MiniGUI3.0+tslib1.4移植过程
Helper2416开发板移植minigui3.0.12系列

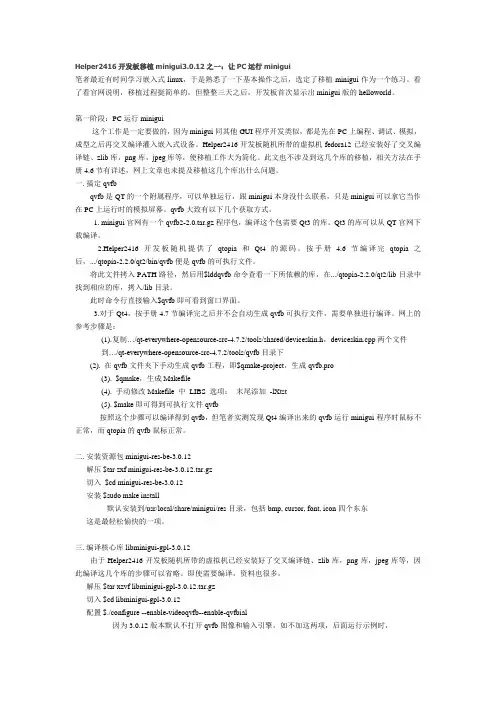

Helper2416开发板移植minigui3.0.12之一：让PC运行minigui笔者最近有时间学习嵌入式linux，于是熟悉了一下基本操作之后，选定了移植minigui作为一个练习。
看了看官网说明，移植过程挺简单的，但整整三天之后，开发板首次显示出minigui版的helloworld。
第一阶段：PC运行minigui这个工作是一定要做的，因为minigui同其他GUI程序开发类似，都是先在PC上编程、调试、模拟，成型之后再交叉编译灌入嵌入式设备。
Helper2416开发板随机所带的虚拟机fedora12已经安装好了交叉编译链、zlib库，png库，jpeg库等，使移植工作大为简化。
此文也不涉及到这几个库的移植，相关方法在手册4.6节有详述，网上文章也未提及移植这几个库出什么问题。
一. 搞定qvfbqvfb是QT的一个附属程序，可以单独运行，跟minigui本身没什么联系，只是minigui可以拿它当作在PC上运行时的模拟屏幕。
qvfb大致有以下几个获取方式。
1. minigui官网有一个qvfb2-2.0.tar.gz程序包，编译这个包需要Qt3的库。
Qt3的库可以从QT官网下载编译。
2.Helper2416开发板随机提供了qtopia和Qt4的源码。
按手册 4.6节编译完qtopia之后，.../qtopia-2.2.0/qt2/bin/qvfb便是qvfb的可执行文件。
将此文件拷入PATH路径，然后用$lddqvfb命令查看一下所依赖的库，在.../qtopia-2.2.0/qt2/lib目录中找到相应的库，拷入/lib目录。
此时命令行直接输入$qvfb即可看到窗口界面。
3.对于Qt4，按手册4.7节编译完之后并不会自动生成qvfb可执行文件，需要单独进行编译。
网上的参考步骤是：(1).复制…/qt-everywhere-opensource-src-4.7.2/tools/shared/deviceskin.h，deviceskin.cpp两个文件到…/qt-everywhere-opensource-src-4.7.2/tools/qvfb目录下(2). 在qvfb文件夹下手动生成qvfb工程，即$qmake-project，生成qvfb.pro(3). $qmake，生成Makefile(4). 手动修改Makefile 中LIBS 选项：末尾添加-lXtst(5). $make即可得到可执行文件qvfb按照这个步骤可以编译得到qvfb，但笔者实测发现Qt4编译出来的qvfb运行minigui程序时鼠标不正常，而qtopia的qvfb鼠标正常。
嵌入式Linux环境下MiniGUI的研究与移植
嵌入式Linux环境下MiniGUI的研究与移植近年来随着设备与市场需求的广泛结合，手机、PDA等产品的应用对可视化操作界面的简洁和便利提出了更高的要求，这都需要一个稳定牢靠的高性能GUI系统来提供支持。
图形用户界面(Graphic User Interface，简称GUI)的广泛流行是当今计算机技术的重要成就之一，它极大地便利了非专业用户的用法，人们可以通过窗口、菜单便利地举行操作。
嵌入式系统对GUI的基本要求包括有轻型、占用资源少、高性能、高牢靠性以及可配置等。
MiniGUI是目前比较常用的几种GUI系统之一，与其他的GUI相比，MiniGUI最显著的特点就是轻型、占用资源少，而且在这几年的进展里，MiniGUI已经十分成熟和稳定了，在许多产品和项目中都已得到了实际应用。
1 MiniGUI的特点和体系结构1. 1 MiniGUI的特点MiniGUI是由原清华高校老师魏永明主持开发的轻量级图形系统，是一种面对嵌入式或实时系统的图形用户界面支持系统。
它遵循GPL公约，是基于SVGALib及Thread库的多窗口GUI支持系统。
能跨多种操作系统，主要运行于linux及一切具有POSIX线程支持的POSIX兼容系统，包括一般嵌入式Linux、eCos、uC/OS-II、等系统，是国内最早的自由软件之一。
MiniGUI的主要特点有：(1) 遵循GPL条款的纯自由软件；(2) 提供了完备的多窗口机制；(3) 多字符集和多字体支持，目前支持ISO8859-1、GB2312及Big5等字符集，并且支持各种光栅字体和TrueType、Type1等矢量字体；(4) 全拼和五笔等汉字输入法支持；(5) BMP、GIF、JPEG及PCX等常见图像文件的支持；(6) Windows的资源文件支持，如位图、图标、光标、插入符、定时器及加速键等；(7) 可移植性好。
1.2 MiniGUI的体系结构1.2.1 多线程的分层设计从整体结构上看，MiniGUI是分层设计的，结构１所示。
tslib+Mnigui移植到2440总结
}
tslib与minigui中对于压力参数的规定刚好相反，tslib规定samp[0].pressure> 0是按下，samp[0].pressure == 0是手松开而事实是相反的
{
..................................................................
..................................................................
修改的代码
/* Read until we get a touch. */
*x = samp[middle].x;
else
*x = (samp[middle-1].x + samp[middle].x) / 2;
////////////////////////////////////////////////////////////////////////////
do {
if (ts_read_raw(ts, &samp[0], 1) < 0) {
perror("ts_read");
close_framebuffer();
exit(1);
}
} while (samp[0].pressure > 0);
do {
if (ts_read_raw(ts, &samp[0], 1) < 0) {
以上两点是我修改的地方，在各位达人的帖子中还看到了其他的一些修改，我开始也照搬用了，反而出错
MiniGui-Tslib错误解决方法
移植了新内核版本2.6.38，然后想重新做个qt文件系统，我利用busybox制作一个基本文件系统，烧写到开发板上，然后就想先试试tslib触摸屏校准是否好用，刚开始使用的是tslib1.14这个版本，编译后下载到文件系统上，设置好环境变量，运行ts_calibrate ,然后就出来了一句话：“selected device is not a touchscreen I understand”，点击触摸屏无反应，赶紧查看原因，1、查看内核启动信息，有如下内容：mousedev: PS/2 mouse device common for all micesamsung-ts s3c2410-ts: driver attached, registering input deviceinput: S3C24XX TouchScreen as /devices/virtual/input/input02.cd dev/input，ls，显示有event0 mice mouse0，再ls -lcrw------- 1 0 0 13, 64 Jan 1 00:00 event0crw------- 1 0 0 13, 63 Jan 1 00:00 micecrw------- 1 0 0 13, 32 Jan 1 00:00 mouse03.然后cat /proc/bus/input/devicesI: Bus=0019 Vendor=dead Product=beef Version=0102N: Name="S3C24XX TouchScreen"P: Phys=S: Sysfs=/devices/virtual/input/input0U: Uniq=H: Handlers=mouse0 event0B: PROP=0B: EV=bB: KEY=400 0 0 0 0 0 0 0 0 0 0B: ABS=34.cat /dev/input/event0,点击触摸屏，显示乱码。
1_MiniGUI移植实验
广州致远电子有限公司
MagicARM2410教学实验开发平台
4．实验预习要求
必须先做<< 实验指导>> 必须先做 <<… 实验指导>> 第 5 、6 章的实验 ，在 RedHat <<… >>第 章的实验， 操作系统上建立交叉编译环境， Linux 9.0操作系统上建立交叉编译环境，掌握交叉编译 和下载Linux应用程序到MagicARM2410上并运行 Linux应用程序到MagicARM2410上并运行； 和下载Linux应用程序到MagicARM2410上并运行； <<… 仔 细 阅 读 <<… 实 验 指 导 >> 第 1 章 的 内 容 ， 了 解 MagicARM2410 实验箱的硬件结构， 2410实验箱的硬件结构 MagicARM2410 实验箱的硬件结构 ， 注意彩色液晶屏驱动 电路； 电路； 阅读MiniGUI的文档<<MiniGUI用户手册>> MiniGUI的文档<<MiniGUI用户手册>>、 阅读MiniGUI的文档<<MiniGUI用户手册>>、<<MiniGUI 编程指南>> 了解MiniGUI的基本特点和应用配置选项， >>， MiniGUI的基本特点和应用配置选项 编程指南>>，了解MiniGUI的基本特点和应用配置选项， 以及应用程序的编写。 以及应用程序的编写。
广州致远电子有限公司
MagicARM2410教学实验开发平台
2．实验设备
硬件： 硬件： PC机 PC机 1台 MagicARM2410教学实验开发平台 MagicARM2410教学实验开发平台 1台 USB鼠标 USB鼠标 1个 USB键盘 USB键盘 1个 软件： 软件： 9.0操作系统 安装有Autoconf 操作系统( Autoconf和 RedHat Linux 9.0操作系统(安装有Autoconf和 Automake工具 工具) Automake工具) 嵌入式Linux Linux开发环境 嵌入式Linux开发环境 MiniGUILinux)软件 MiniGUI-STR(for Linux)软件
QT-Linux安装操作

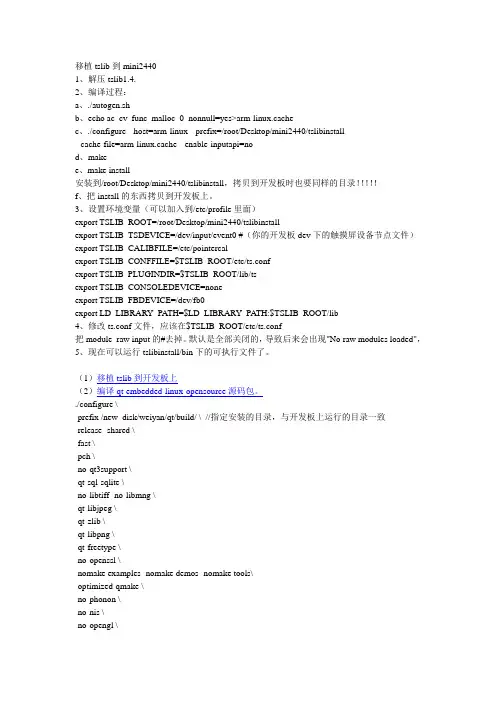

移植tslib到mini24401、解压tslib1.4.2、编译过程：a、./autogen.shb、echo ac_cv_func_malloc_0_nonnull=yes>arm-linux.cachec、./configure --host=arm-linux --prefix=/root/Desktop/mini2440/tslibinstall--cache-file=arm-linux.cache --enable-inputapi=nod、makee、make install安装到/root/Desktop/mini2440/tslibinstall，拷贝到开发板时也要同样的目录！！！！！f、把install的东西拷贝到开发板上。
3、设置环境变量（可以加入到/etc/profile里面）export TSLIB_ROOT=/root/Desktop/mini2440/tslibinstallexport TSLIB_TSDEVICE=/dev/input/event0 #（你的开发板dev下的触摸屏设备节点文件）export TSLIB_CALIBFILE=/etc/pointercalexport TSLIB_CONFFILE=$TSLIB_ROOT/etc/ts.confexport TSLIB_PLUGINDIR=$TSLIB_ROOT/lib/tsexport TSLIB_CONSOLEDEVICE=noneexport TSLIB_FBDEVICE=/dev/fb0export LD_LIBRARY_PA TH=$LD_LIBRARY_PA TH:$TSLIB_ROOT/lib4、修改ts.conf文件，应该在$TSLIB_ROOT/etc/ts.conf把module_raw input的#去掉。
默认是全部关闭的，导致后来会出现"No raw modules loaded"，5、现在可以运行tslibinstall/bin下的可执行文件了。
tslib移植
fl2440触摸屏移植步骤逐步实现触摸屏校正程序虚拟机vmware 8.0Linux ubuntu 11.04tslib1.4 可以到这里下载：/detail/tongsean/4672488 首先要更新libtool工具包在ubuntu中端输入apt-get install libtool autoconf automake 更新自己的软件包。
以下是具体的实验移植步骤（全在解压出来的tslib目录下进行）第一步：./autogen.sh第二部：makir tslib./configure --prefix=/arm/tslib/tslib --host=arm-linux --target=arm-linuxmake出现错误：s_test.c:(.text+0x1e4): undefined reference to `rpl_malloc'解决办法：vi config.h注释掉#define malloc rpl_mallocmake install 此时在tslib/tslib目录下即可看到四个文件夹：bin include lib etc以下是在已经只做好的根文件系统下进行1.将上述已经只做好的tslib/tslib拷贝到根文件系统的usr/local/下2.进入到根文件系统的/usr/local/tslib/etc下vi ts.conf将#module_raw input 前面的#删除，并使module_raw input顶格，保存该文件3. 将根文件系统/usr/local/tslib/bin/ts_calibrate拷贝到/usr/bin下，#cp usr/local/tslib/bin/ts_calibrate usr/bin# chmod 777 usr/bin/ts_calibrate3.在根文件系统的etc/profile中添加如下内容：export TSLIB_ROOT=/usr/local/tslibexport TSLIB_TSDEVICE=/dev/event0export TSLIB_CALIBFILE=/etc/pointercalexport TSLIB_CONFFILE=$TSLIB_ROOT/etc/ts.confexport TSLIB_PLUGINDIR=$TSLIB_ROOT/lib/tsexport TSLIB_CONSOLEDEVICE=noneexport TSLIB_FBDEVICE=/dev/fb0export LD_LIBRARY_PATH=/lib:$TSLIB_ROOT/libexport QWS_SIZE=320*240export QWS_MOUSE_PROTO=Tslib:/dev/event0export QWS_DISPLAY="LinuxFb:mmWidth35:mmHeight45:0"ts_calibrate&至此将只做好的根文件系统移植到开发板上，就会看到开发板的屏幕上会有屏幕校正的十字架。
触摸屏校正总结
移植tslib-1.4所遇到的问题分析与总结(elephant半原创)一：移植环境1：主机环境：Ret Hat Enterprise 52: 交叉工具链：arm-linux-gcc-4.3.23: 开发平台：友善之臂mini2440+统宝3.5寸屏4：所需的软件资源：tslib-1.4.tar.gz qt-x11-opensource-src-4.5.3.tar.gz qt-embedded-opensource-src-4.5.3.tar.gz （QT的移植是参考网上找到一篇较好的移植手册，但是此手册的作者不知道是无心之失还是咋的，给的资料有所保留。
不过思路比较清晰以及解析的比较详细，还是非常值得参考的）参照的文章链接地址为：/view/242c91f24693daef5ef73d82.html二：交叉编译tslib-1.4在移植好触摸屏的驱动后(在移植内核的时候完成)，一般都要移植一个tslib来配合，在用户层对触摸屏的数据进行滤波和矫正，同时也可以给应用程序一个统一的接口，很多GUI都支持tslib的接口。
我移植到开发板的QT版本是QT4，所以用tslib-1.4进行触摸屏校正，因为QT4只是支持tslib-1.4（目前最新版），QT2支持的是tslib-1.3版本，所以在移植过程中先要看清楚自己移植的是什么版本。
简单描述tslib校正触摸屏原理：Tslib是触摸屏驱动和应用层之间的适配层，它从触摸屏驱动处获得原始的设备坐标数据，通过一系列的去噪、去抖、坐标变换等操作，来去除噪声并将原始的设备坐标转换为相应的屏幕坐标。
通过tslib/src/tslib.h文件可以看出，在tslib中为应用层提供了2个主要的接口ts_open(),ts_close();ts_read()和ts_read_raw()，其中ts_read()为正常情况下的接口，ts_read_raw()为校准情况下使用的接口。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
只支持 1.3.1 版本的 ttf 库：
注意：MiniGUI 的文档说只支持 1.3.1 版本的 ttf 库，不要把版本弄错了
[root@localhost jpeg-6b]# cd /root/cross/
[root@localhost cross]# tar zxvf freetype-1.3.1.tar.gz
注意：这里配置指向/usr/local/arm/arm-2008q3-linux/arm-none-linux-gnueabi 目录，会自动安 装在/usr/local/arm/arm-2008q3-linux/arm-none-linux-gnueabi / [include,lib] 目录下。
./configure CC=arm-none-linux-gnueabi-gcc --build=i686-pc-linux --target=arm-linux
--host=arm-linux
prefix=/usr/local/arm/arm-2008q3-linux/arm-none-linux-gnueabi
第四步：安装 jpeg 库
[root@localhost libpng-1.2.18]# cd /root/cross/
[root@localhost cross]# tar zxvf jpegsrc.v6b.tar.gz
[root@localhost cross]# cd jpeg-6b/
[root@localhost jpeg-6b]#
[include,lib] ，假如 include 中没有 zlib.h 之类的头文件，lib 中没有 libz.so.1.2.3 等
注意：记着把刚才改过的 gcc 再改回去，不然后面会出错的！！！！！（一定记得改）
[root@localhost zlib-1.2.3]# cd /usr/bin/
[root@localhost bin]# mv gcc_back gcc
[root@localhost cross]# cd freetype-1.3.1
[root@localhost freetype-1.3.1]# mkdir -p /root/cross/libttf/extend
[root@localhost freetype-1.3.1]# cp ./lib/* ./lib/arch/ansi/* /root/cross/libttf/
[root@localhost bin]# mv ld ld_back
[root@localhost bin]#
ln -s /usr/local/arm/arm-2008q3-linux/bin/arm-none-linux-gnueabi-ld ./ld
修改完成后回到 /root/cross/zlib-1.2.3 目录下：
c.配置：
[root@localhost ]#./configure --prefix=/usr/local/minigui
d.编译：
[root@localhost ]#make
e.安装：
[root@localhost ]#make install
注意：在/usr/local/ 目录下生成一个 minigui 目录，切记后面一定要将此处的资源包拷过去
[root@localhost cross]# tar xjvf libpng-1.2.18.tar.bz2
[root@localhost libpng-1.2.18]# cd libpng-1.2.18
[root@localhost libpng-1.2.18]#
./configure CC=arm-none-linux-gnueabi-gcc --build=i686-pc-linux --target=arm-linux
[root@localhost bin]# cd /root/cross/zlib-1.2.3
[root@localhost zlib-1.2.3]#
./configure --prefix= /usr/local/arm/arm-2008q3-linux/arm-none-linux-gnueabi --shared
我们的交叉编译器 arm-none-linux-gnueabi-gcc
[root@localhost cross]# cd /usr/bin/
[root@localhost bin]# mv gcc gcc_back
[root@localhost bin]#
ln -s /usr/local/arm/arm-2008q3-linux/bin/arm-none-linux-gnueabi-gcc ./gcc
[root@localhost jpeg-6b]# make install 安装结束后，查看下/usr/local/arm/arm-2008q3-linux/arm-none-linux-gnueabi /目录下的
lib 文 件 夹 里 是 否 有 libjpeg.so ， libjpeg.so.62.0.0 等 文 件 和 include 文 件 夹 里 是 否 有 jpeglib.h 文件
mv：是否覆盖“gcc”? y
[root@localhost bin]# mv ld_back ld
mv：是否覆盖“ld”? y
第三步：安装 png 库，这个是用来显示 png 图形的，MiniGUI 里很多图都是 png 的， 如果没有这个库，你的 MiniGUI 将无法正常工作。
[root@localhost bin]# cd /root/cross/
--enable-shared 注意：在 make 之前，需从前面 libpng-1.2.18 的源码目录中把 libtool 拷贝过来，放在 jpeg-6b
目录下，否则会出错。
[root@localhost jpeg-6b]# cp ../libpng-1.2.18/libtool . [root@localhost jpeg-6b]# make 注意：在 make install 之前需创建一个目录，否则 make install 的时候会报错。 [root@localhost jpeg-6b]# mkdir -p /usr/local/arm/arm-2008q3-linux/arm-none-linux-gnueabi /man/man1
/lib
安装库完成。
第六步：编译安ห้องสมุดไป่ตู้ miniGUI 资源包 minigui-res-1.6.10
A.解压：
[root@localhost ]# tar zxvf minigui-res-be-3.0.12.tar.gz [root@localhost ]# cd minigui-res-be-3.0.12
硬件平台：ASM9260 开发板
Linux 内核：linux-2.6
作者：孙怀亚
qq：413983254
交叉编译器：arm-none-linux-gnueabi-gcc
MiniGUI 交叉编译过程--------------------------------------------------------在开始之前，先准备好交叉编译过程中所需要的几个库文件： 1. jpegsrc.v6b.tar.gz 2. libpng-1.2.18.tar.bz2 3. tslib-1.4.tar.gz 4. libminigui-gpl-3.0.12.tar.gz 5. minigui-res-be-3.0.12.tar.gz 6. zlib-1.2.3.tar.gz 7. freetype-1.3.1.tar.Gz 8. mg-samples-3.0.12.tar.gz 如果下面配置或命令有错，一般是由于拷贝制作 word 文档时，软件自动首字母变成大 写或自动加空格的原因，切记要改回来！！！！！ 第一步：首先建立新目录
[root@localhost zlib-1.2.3]# make
[root@localhost zlib-1.2.3]# make install 安 装 完 后 检 查 一 下 目 录 /usr/local/arm/arm-2008q3-linux/arm-none-linux-gnueabi /
cp: 略过目录 “./lib/arch” cp: 略过目录 “./lib/extend”
[root@localhost freetype-1.3.1]# cp ./lib/extend/* /root/cross/libttf/extend/
[root@localhost freetype-1.3.1]# cd ../libttf/
/include/freetype1/freetype
[root@localhost
libttf]#cp
*.h
extend/*.h
/usr/local/arm/arm-2008q3-linux/arm-none-linux-gnueabi /include/freetype1/freetype
[root@localhost libttf]# cp libttf.so /usr/local/arm/arm-2008q3-linux/arm-none-linux-gnueabi
[root@localhost /]# mkdir -p /root/cross 将开头所述的文件全部拷贝至 /root/cross 目录下 第二步：安装 zlib 库，这个是后面的库的编译基础。
[root@localhost cross]# tar zxvf zlib-1.2.3.tar.gz
由于 zlib 库的 configure 脚本不支持交叉编译选项，只好自己手动临时把 gcc 修改成指向
