倒闸操作的基本步骤、规范及要求
倒闸操作的基本步骤、规范及要求1 倒闸操作基本步骤所有电气倒闸操作，均必须严格按照以下十二项步骤执行。
1.1 调度预发操作任务，值班员接受并复诵无误；1.2 操作人查对模拟图板，填写操作票；1.3 审票人审票，发现错误应由操作人重新填写；1.4 监护人与操作人相互考问和预想；1.5 调度正式发布操作指令，并复诵无误；1.6 按操作步骤逐项操作模拟图，核对操作步骤的正确性；1.7 准备必要的安全工具、用具、钥匙、并检查绝缘板、绝缘靴、令克棒、验电笔等；1.8 监护人逐项唱票，操作人复诵，并核对设备名称编号相付；1.9 监护人确认无误后，发出允许操作的命令“对，执行”；操作人正式操作，监护人逐项勾票；1.10 对操作后设备进行全面检查；1.11 向调度汇报操作任务完成并做好记录，盖“已执行”章；1.12 复查、评价、总结经验。
2 倒闸操作规范及要求2.1 预受操作任务、明确操作目的2.1.1 调度预发指令，应由班电工及以上人员受令，发令人先互通单位姓名。
发、受操作指令应正确、清晰，并一律使用录音电话或对讲机、普通话和正规的调度术语。
受令人应将调度指令内容用钢笔或圆珠笔写在运行记事簿内，在调度预发结束后，受令人必须复诵一遍，双方认为无误后，预发令即告结束。
通过传真、对讲机、计算机网络远传的调度操作任务票也应进行复诵、核对，且受令人须在操作任务票上亲笔签名保存。
2.1.2 倒闸操作票任务及顺序栏均应填写双重名称，及设备名称和编号。
旁路、母联、分段开关应标注电压等级。
2.1.3 发令人对其发布的操作任务的安全性、正确性负责，受令人对操作任务的正确性富有审核把关责任，发现疑问应及时向发令人提出。
对直接威胁设备或人身安全的调度指令，值班员有权拒绝执行，并应把拒绝执行指令的理由向发令人指出，尤其决定调度指令的执行或撤销。
必要时可向发令人上一级领导报告。
2.2 填写操作票2.2.1 受令后，当值正、副值班电工一起核对实际运行方式、一次系统模拟结线图，明确操作任务和操作目的，核对操作任务的安全性、必要性、可行性及正确性，确认无误后，即可开始填写操作票。
电气设备倒闸操作
电气设备倒闸操作一、倒闸操作前的准备工作1.确定操作人员：倒闸操作必须由具备相应资质的电力技术人员进行，操作人员必须具备丰富的电气知识和操作经验。
2.查看操作设备：操作人员必须仔细检查倒闸操作设备的状态，包括断路器、开关、仪表等。
3.接地操作：倒闸操作前，必须进行接地操作，将电气设备与地面接地连接起来，以确保操作人员和设备的安全。
二、倒闸操作步骤1.电气设备倒闸操作的先后顺序是：断开电源、断开负荷、倒闸合锁。
2.断开电源：在进行倒闸操作前，必须首先切断电源，确保电气设备无电供给。
3.断开负荷：断开负荷是为了避免在倒闸过程中负荷对设备造成损坏和操作人员电击的危险。
操作人员必须根据负荷的情况，依次断开负荷，避免负荷突然消失造成的冲击。
4.倒闸合锁：在断开负荷后，操作人员可以进行倒闸合锁操作。
首先要将合闸手柄置于断开位置，然后用合闸锁扣住手柄，使之无法合闸。
倒闸合锁操作是为了避免误合闸。
三、倒闸操作注意事项1.操作前必须了解电气设备的运行状态：在进行倒闸操作前，操作人员必须对设备运行状态有充分了解，包括负荷情况、开关状态等。
2.操作时必须保持清醒和全神贯注：倒闸操作必须集中精力，不能心猿意马，以免发生操作失误。
3.避免操作误区：操作人员在进行倒闸操作时，必须准确控制操作力度，避免过大或过小，以免造成设备损坏或操作失误。
4.遵循操作规程：倒闸操作必须按照操作规程进行，不能随意更改或省略操作步骤。
四、倒闸操作后的检查工作1.倒闸操作结束后，必须仔细检查设备是否正常运行，包括仪表指示、设备状态等。
2.检查设备运行状况：检查设备是否有异常状况，包括有无异响、有无发热等。
3.清理工作：倒闸操作结束后，必须清理现场，并将操作设备归位。
综上所述，电气设备倒闸操作是电力系统维护中的重要环节，正确的操作方法和注意事项可以确保电气设备的安全运行和维护。
操作人员必须具备丰富的电气知识和操作经验，并且按照操作规程进行操作，同时在操作前要进行充分的准备工作，操作后要进行检查和清理工作，以确保设备的正常运行。
倒闸操作安全技术操作规程（3篇）
倒闸操作安全技术操作规程倒闸操作是电力系统运行中常见的操作之一，它涉及对断路器进行开关操作，既要保证电力系统的安全稳定运行，又要确保操作人员的人身安全。
为此，制定一份详细的倒闸操作安全技术操作规程，对操作人员进行规范和指导，是非常必要的。
下面将对这份规程进行详细介绍。
一、操作流程和程序1. 操作前准备（1）操作人员要检查自己的操作证件是否在有效期内，并佩戴好个人防护装备，如安全鞋、手套和防护面罩等。
（2）操作人员要熟悉所操作的设备的结构和工作原理，并检查相关设备的运行情况和工作状态。
（3）操作人员要进行仔细的安全检查，确保操作环境安全，如消防设备、紧急疏散通道和应急设备等。
（4）操作人员要与相关人员协调沟通，确保其他设备和系统在倒闸操作期间不会受到影响。
2. 倒闸操作步骤（1）确认操作对象和操作方式，明确要倒闸的设备和用于操作的断路器的种类及型号。
（2）根据设备的工作状态和要求，选择适当的倒闸操作方式，如就地操作、远方操作或联锁操作等。
（3）在进行倒闸操作前，先进行预告和警示，确保相关人员有足够的时间和机会做好准备和保护措施。
（4）执行倒闸操作，操作人员要严格按照设备厂家的要求和操作规程进行操作，并注意断路器的动作情况和操作过程中的异常情况。
（5）在倒闸操作完成后，操作人员要及时报告操作结果和设备状态，并与其他相关人员协调沟通，确保设备正常投入运行。
3. 操作后处理（1）操作人员要仔细检查设备的运行情况和工作状态，如发现异常情况要及时报告并采取措施进行处理。
（2）操作人员要及时整理和归档操作记录，包括操作时间、操作方式、操作结果以及设备的运行情况等。
（3）操作人员要进行仔细的清理和整理工作现场，确保环境的整洁和安全。
二、安全措施和要求1. 个人防护措施（1）操作人员要按照相关规定佩戴个人防护装备，如安全鞋、手套、防护面罩等。
（2）操作人员要确保自己的身体健康状况良好，不得有酒后操作等不良行为。
2. 设备安全措施（1）操作人员要仔细检查所操作设备的运行情况和工作状态，如发现设备存在故障或异常情况，要及时报告并采取措施处理。

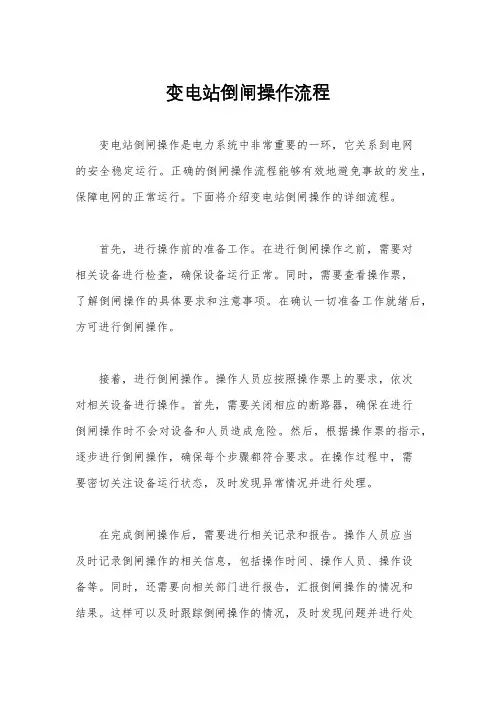

变电站倒闸操作流程
变电站倒闸操作流程变电站倒闸操作是电力系统中非常重要的一环，它关系到电网的安全稳定运行。
正确的倒闸操作流程能够有效地避免事故的发生，保障电网的正常运行。
下面将介绍变电站倒闸操作的详细流程。
首先，进行操作前的准备工作。
在进行倒闸操作之前，需要对相关设备进行检查，确保设备运行正常。
同时，需要查看操作票，了解倒闸操作的具体要求和注意事项。
在确认一切准备工作就绪后，方可进行倒闸操作。
接着，进行倒闸操作。
操作人员应按照操作票上的要求，依次对相关设备进行操作。
首先，需要关闭相应的断路器，确保在进行倒闸操作时不会对设备和人员造成危险。
然后，根据操作票的指示，逐步进行倒闸操作，确保每个步骤都符合要求。
在操作过程中，需要密切关注设备运行状态，及时发现异常情况并进行处理。
在完成倒闸操作后，需要进行相关记录和报告。
操作人员应当及时记录倒闸操作的相关信息，包括操作时间、操作人员、操作设备等。
同时，还需要向相关部门进行报告，汇报倒闸操作的情况和结果。
这样可以及时跟踪倒闸操作的情况，及时发现问题并进行处理。
最后，进行倒闸操作后的检查工作。
在完成倒闸操作后，需要对相关设备进行检查，确保设备的运行状态正常。
同时，还需要对倒闸操作的记录进行核对，确保记录的准确无误。
在确认一切工作都完成后，方可结束倒闸操作流程。
总的来说，变电站倒闸操作流程是一个非常重要的环节，需要严格按照操作规程进行操作。
只有做到每一个步骤都符合要求，才能保障电网的安全稳定运行。
希望相关人员能够严格执行倒闸操作流程，确保电网的安全运行。
倒闸操作
第一节基本接线的倒闸操作一、单母线（分段）接线的倒闸操作（一）单母线（分段）接线倒闸操作原则单母线（分段）接线方式操作比较简单。
我们可以把母线系统的操作分解成几个单一操作，线路、主变压器、母线及分段开关可以各写一张操作票，把复杂的操作进行分解，达到化繁为简的目的。
（1）停送电操作顺序：停电时先停线路，再停主变压器，最后停分段开关。
送电时操作顺序与此相反。
（2）拉分段开关两侧刀闸时，应先拉停电母线侧的刀闸，后拉带电母线侧刀闸，送电时操作顺序与此相反。
（3）停电时母线所接电压互感器的操作应在拉开分段开关后进行，送电时与此相反，尽量不带电操作。
对于可能产生谐振的采用不同时操作的方法，停电时先停电压互感器，送电时后送电压互感器。
（4）线路接地线按调度令装设，所内接地线自行装设。
（5）分段开关检修时两段母线不能并列运行，当两母线接有双回线并配有双回线保护时，应停用该保护。
（6）给空母线充电尽量要用分段和主变开关进行，配有快速保护的要投入该保护。
（二）单母线（分段）接线倒闸操作的步骤1.某段母线停、送电的操作步骤（1）某段母线由运行转检修的操作步骤1) 拉开该母线电容器开关。
2）拉开该母线线路开关。
3）拉开该母线主变压器母线开关。
4）拉开母线分段开关。
5）按顺序拉开该母线电压互感器一、二次刀闸和保险。
6) 按顺序拉开该母线厂（所）用变一、二次刀闸和保险。
7) 按顺序拉开该母线各出线开关两侧刀闸。
8）布置安全措施。
（2）某段母线由检修转运行的操作步骤1）拆除安全措施。
2）按顺序合上该母线各出线开关两侧刀闸。
3）按顺序合上该母线电压互感器一、二次刀闸和保险。
4）合上母线分段开关。
5）合上主变压器母线开关。
6）按顺序合上该母线各出线开关两侧刀闸。
7）合上各出线开关。
8) 按顺序合上该母线厂（所）用变一、二次刀闸和保险。
2．分段开关停、送电的操作步骤（1）分段开关由运行转检修的操作步骤1) 拉开分段开关。
2) 拉开分段开关两侧刀闸。
变配电室倒闸操作规程(3篇)
变配电室倒闸操作规程一、安全准备1. 操作人员必须熟悉相关安全操作规程及电气设备的结构和性能；2. 检查安全工具是否准备齐全，并保持其完好；3. 确认工作区域清洁整齐，杂物已清除，并且没有可燃易爆物品存在；4. 检查变配电室的进出口和紧急停电开关是否正常运行；5. 接地线必须连接可靠，夹紧牢固，接地电阻合格。
二、操作步骤1. 确定断电区域和范围，在操作前事先发出警告通知，避免他人误入；2. 切断进入变配电室的电源，拉出变配电室主断路器；3. 操作人员穿着绝缘鞋、绝缘手套等必要的绝缘防护装备；4. 检查安全可靠的工作照明是否准备就绪；5. 根据工艺管线和设备的要求，进行临时接地，并确保可靠接地；6. 检查继电保护装置的工作状态，确保正常工作；7. 检查电源回路、控制回路、照明回路等线路是否正常，不存在短路、断路等故障；8. 进行倒闸操作前，必须清除操作环境内的水分和湿气，确保环境干燥；9. 使用合适的工具，操作倒闸装置进行倒闸操作；10. 在操作过程中，操作人员应保持集中注意力，严禁进行无关操作；11. 操作完成后，必须清除现场，确保周围环境整洁无障碍物。
三、注意事项1. 操作人员必须经过专门培训，并且持有相关的操作证书；2. 在操作过程中，禁止有酒后和疲劳的操作人员参与；3. 操作人员必须遵守安全操作规程和现场作业安全制度；4. 在发现设备异常情况时，必须立即停止操作，并汇报相关安全人员；5. 严禁擅自进行不符合规定的操作，如违反程序、跳过环节等；6. 在操作过程中需严格按照操作顺序进行，不得随意改变操作顺序；7. 倒闸操作完成后，必须检查倒闸装置是否正常，是否存在异常情况。
四、事故处置1. 如发生意外事故，应立即停止操作，并采取紧急措施，确保人员和设备安全；2. 报告上级领导和安全监管部门，并配合相关部门做好事故调查和处理工作；3. 对于事故责任人，按照相关安全规定和制度给予相应的处罚和教育。
变电所常见倒闸顺序
变电所常见的倒闸操作1、线路操作:送电操作: 输电线路的送电操作的正确的操作顺序应从母线侧开始,即在检查断路器确在断开位置后,先合上母线侧隔离开关,后合上负荷侧的隔离开关,再合上断路器.停电操作:停电操作的顺序和送电时相反,应先从负荷侧开始,即先断开断路器,并检查断路器确在断开位置,再拉开负荷侧隔离开关,最后拉开电源侧隔离开关2、变压器的操作先送高压侧，再送低压侧。
停用时正好相反。
因为从电源侧逐级送电，如发生故障便于按送电范围检查、判断和处理。
在多电源的情况下，按上述顺序停电，可以防止变压器反充电。
若停电时先停电源侧，遇有故障可能造成保护误动或拒动，延长故障切除时间，可能扩大停电范围。
220千伏双圈变压器从高压侧充电时，其中性点的接地隔离开关必需合上，或经间隙接地；220/110/35千伏三圈变压器从220千伏侧充电时，220千伏中性点和110千伏侧中性点的妆地隔离开关都必须合上；若从110千伏侧充电时，220千伏侧中性点接地隔离开关也必须命中，或经间隙接地。
这是过电压规程中所要求的，以避免形成中性点不接地的电力网。
当断路器非全相合闸时，在变压器中性点上出现的过电压将威胁变压器中性点的绝缘，所以中性点应接地。
3、消弧线圈的倒闸操作调整消弧线圈的分接头必须有调度员的命令。
需要调整消弧线圈的分接头时，应先将其连接中性点的隔离开关拉开，以保证运行操作人员的安全。
分接头调完后，需经测试导通后才能投入运行。
线咱的停役、复役；线路从一个电网改变为与另一个电网连接；电网的解列，并列等，凡所涉及到的电网都应计算电容电流，核算补偿情况，以确定是否需要重新调整消弧线圈的分接头。
同一补偿电网我，若有几台消弧线圈需要调分接头时，最好不要同时将消弧线圈停用，而应采取停一台调一台，然后再停一台调一台的办法，这样有利于降低过电压。
系统有单相接地故障时，禁止将消弧线圈退出运行，此时若消弧线圈本身有故障，应拉开消弧线圈的隔离开关，再投入变压器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
倒闸操作顺序和基本步骤
关倒闸操作的先后次序与开关操作顺序，电网运行中改变运行方式、排除故障、停电检修等，需按顺序进行倒闸操作，包括投退熔丝与操作刀闸的次序，同一单元的几个刀闸操作顺序等。
倒闸操作的先后次序与开关操作顺序
涉及到的主要操作：
1、投退熔丝与操作刀闸的次序；
2、同一单元的几个刀闸操作顺序；
3、主变中性点地刀与主变停送电的操作顺序；
4、主变二次并列开关与母联(或分段)开关操作顺序；
5、低周减载装置交直流电源的操作顺序。
电网运行中改变运行方式、排除故障、停电检修等都必须按正确完整的顺序进行倒闸操作。
但是，真正要做到整个操作过程不出一点差错确不轻易。
1、投退熔丝与操作刀闸的次序
1.1 开关由运行改检修，控制保护熔丝的退出必须在操作相应刀闸之后(相反，投入必须在操作相应刀闸之前)。
目的是万一发生带负荷拉刀闸，可以由本身开关跳闸，缩小停电范围，减小事故的影响。
1.2 开关合闸熔丝的退出应在操作刀闸之前。
这样切断了开关合闸电源，可以确保在操作刀闸过程中，开关状态不会改变，可以防止带负荷拉刀闸，又可保护操作人员不受伤害。
1.3 假如遥控合闸回路有熔丝，操作刀闸前应把该熔丝退出(有转换开关的应切换至就地位置)，其意义同1.2。
2、同一单元的几个刀闸操作顺序
假如是送电操作，应先合电源侧刀闸，后合负荷侧刀闸。
这样，即使发生带负荷操作时，故障电流通过相应的流变，其在“合”位的开关动作跳闸，停电范围仅限本组开关送电的线路。
另外，注重图纸或模拟图的刀闸编号。
有时联络线的刀闸编号为“1”的不一定是电源侧刀闸，编号为“3”的也不一定是负荷侧刀闸。
对于这种两侧带电线路的并网操作，应按先母线侧刀闸后线路侧刀闸的顺序操作，防止造成母线故障。
来自：电工技术之家
停电操作时，次序与上相反。
3、主变中性点地刀与主变停送电的操作顺序
主变停送电前其中性点地刀必须在合位，而后视系统运行要求确定该地刀的分合状态。
因为主变在停送电操作过程中，会在中性点产生操作过电压，地刀断开会损坏变压器。
4、主变二次并列开关与母联(或分段)开关操作顺序
主变二次并列前，相应母联(或分段)开关必须先合上，因为不同段母线段运行时，必定存在一定的电压差。
假如二次先并列，由于电压差的存在，可能使主变二次空气开关跳开，从而造成保护及计量回路失去电压。
5、旁路开关替代过程中，应保证旁路开关的重合闸在断开本身开关后投入
在两路开关并列运行期间，一旦线路发生永久性故障，不致于两台开关均启动重合闸，多经受一次故障电流冲击，避免对系统安全、稳定运行及设备健康产生威胁。
6、挂地线必须先挂接地端，后挂导体端
最基本的常识，有的忽略了这一点，其原因主要认为线路不带电。
因此必须树立停电后线路始终带电的基本思想。
假如违反操作顺序，先挂导体端，后挂接地端，将直接威胁操作人员的生命。
因为产生威胁的不仅仅是感应电，可能有倒送电，可能有远端雷电等情况。
因此应严格按照“安规“规定的操作顺序操作。
7、低周减载装置交直流电源的操作顺序
启用和停用低周减载装置时，瞬间有一个反作用力矩，能将触点瞬时接通，假如直流电源存在，就会使继电器误动。
因此，启用低周减载装置时应先合上交流电源，进行预热，并检查触点应打开，再合直流电源；停用时应先断开直流电源，后断开交流电源，这样就不会造成低周减载装置误动。
