悬挑脚手架钢丝绳卸荷措施方案
论述悬挑脚手架卸荷钢线的安装
论述悬挑脚手架卸荷钢线的安装悬挑脚手架是一种常用的施工工具，用于在建筑施工中支撑和悬挑一定的负载。
为了保证悬挑脚手架的安全使用，卸荷钢线的安装是必不可少的步骤。
卸荷钢线的作用卸荷钢线是悬挑脚手架的重要组成部分，其作用是将悬挑脚手架施加的负荷传递到支撑结构上，从而保证悬挑脚手架的稳定和安全。
安装步骤1. 预备工作：在进行卸荷钢线的安装之前，需要确保悬挑脚手架已经搭建完成，并且满足设计和施工要求。
同时，需要准备好卸荷钢线和相应的连接件。
2. 确定安装位置：根据实际情况和设计要求，确定卸荷钢线的安装位置。
通常情况下，卸荷钢线应该安装在悬挑脚手架的最远端，并与支撑结构相连。
3. 安装卸荷钢线：将卸荷钢线与支撑结构进行连接。
根据具体情况，可以使用螺栓、扣件或者其他相应的连接件。
确保连接牢固可靠，能够承受悬挑脚手架施加的荷载。
4. 重复操作：根据悬挑脚手架的长度和需要支撑的负载，可能需要安装多根卸荷钢线。
在安装第二根及之后的卸荷钢线时，需要确保和已装设的卸荷钢线保持一定的间距，并且均匀分布在悬挑脚手架的最远端。
安全注意事项在进行悬挑脚手架卸荷钢线的安装时，需要注意以下安全事项：- 在安装过程中，确保工人戴好安全帽和其他个人防护装备，以防止意外伤害的发生。
- 严禁超过悬挑脚手架的最大承载能力，避免造成脚手架的倒塌和人员伤害。
- 悬挑脚手架卸荷钢线的安装必须严格按照设计要求和施工规范操作，确保安全可靠。
- 定期检查卸荷钢线的连接件和固定部位，及时发现并处理任何松动、损坏或磨损的情况。
通过正确安装悬挑脚手架的卸荷钢线，可以确保施工工地的安全和顺利进行。
在进行施工前，请确保了解并遵守相关法律法规和施工规范要求。
> 以上为论述悬挑脚手架卸荷钢线的安装的文档。
悬挑式脚手架规范及专项施工方案要求
悬挑式脚手架规范及专项施工方案要求
1、型钢锚固段长度及锚固型钢的主体结构後强度符合规范及专项施工方案要求。
（1）悬挑钢梁悬挑长度应按设计确定，固定段长度不应小于悬挑长度的 1.25倍。
（2）锚固位置设置在楼板上时，楼板的厚度不宜小于120mm,如果楼板厚度小于120mm应釆取加固措施。
（3）锚固型钢的主体结构砕强度等级不得低于C20。
2、悬挑钢梁卸荷钢丝绳设置方式符合规范及专项施工方案要求。
每个型钢悬挑梁外端宜设置钢丝绳或钢拉杆与上一层建筑结构斜拉结。
钢丝绳、钢拉杆不参与悬挑钢梁受力计算；钢丝绳与建筑结构拉结的吊环应使用HPB235级钢筋，其直径不宜小于20mm,吊环预埋锚固长度应符合现行国家标准《混凝土结构设计规范》GB50010中钢筋锚固的规定。
3、悬挑钢梁的固定方式符合规范及专项施工方案要求。
（1）型钢悬挑梁固定端应釆用2个（对）及以上U形钢筋拉环或锚固螺栓与建筑结构梁板固定，U形钢筋拉环或锚固螺栓应预埋至後梁、板底层钢筋位置，并应与後梁、板底层钢筋焊接或绑扎牢固。
其锚固长度应符合现行国家标准《混凝土结构设计规范》GB50010中钢筋锚固的规定。
（2）当型钢悬挑梁与建筑结构釆用螺栓钢压板连接固定时，钢压板尺寸不应小于100mmX10mm（宽X厚）；当釆用螺栓角钢压板连接时，角钢的规格不应小于63mmX63mmX6mmO
4、底层封闭符合规范及专项施工方案要求。
5、悬挑钢梁端立杆定位点符合规范及专项施工方案要求。
6、型钢悬挑梁悬挑端应设置能使脚手架立杆与钢梁可靠固定的定位点，定位点离悬挑梁端部不应小于100mm。
悬挑型钢拆除方案1
外脚手架悬挑型钢拆除方案富士观澜保障性住宅外脚手架采用型钢悬挑分段搭设,拆除采用分段拆除,具体拆除方法如下:1、先将每段悬挑脚手架的悬挑型钢上的钢管全部拆除完毕,悬挑型钢下部的操作面上搭设好脚手板;2、在转角部位有水平横梁的,先用塔吊将水平横梁捆绑牢固,将横梁用气割进行切割,并吊运至地面;3、将固定型钢处(有剪力墙的部位)的预留洞内的砼或填塞的挤塑板剔凿、清理干净,保证型钢与结构面完全分离;没有剪力墙的部位,将固定型钢的套环割除;4、拆卸人员系好安全带,安全带必须高挂低用;5、用塔吊吊钩的一根钢丝绳绳扣在型钢的1/3处捆绑牢固,通过塔吊小车的移动,慢慢将型钢移出,当移出至型钢的2/3部位时,停止移动;6、将塔吊的另一钢丝绳绳扣在型钢2/3处捆绑牢固;7、用塔吊将型钢慢慢全部移出外墙,并吊至地面指定的部位堆放整齐。
型钢拆除的安全要求:1、型钢在拆除前,应先明确拆除范围、数量、时间和拆除顺序、方法、物件垂直运输设备的数量,脚手架上的水平运输、人员组织,指挥联络的方法和用语,拆除的安全措施和警戒区域。
2、拆除型钢时,要加强对成品的保护,以免损坏门窗及外墙饰面。
3、外脚手架的拆除严禁在垂直方向上同时作业,因此要事先做好其他垂直方向工作的安排。
4、拆除型钢时,下部的出入口必须停止使用,应在拆除范围水平方向5~10m 设置安全警戒区并来人守侯。
对此除监护人员要特别注意外,还应在出入口处设置明显的停用标志和围栏,此装置必须内外双面都加以设置。
5、型钢拆除时遇大风、大雨、大雾天应停止作业。
6、拆除时操作人员要系好安全带,穿软底防滑鞋、扎裹腿。
7、脚手架拆除过程中,不中途换人,如必须换人,则应该进行技术交底后方可进行作业。
8、气割作业人员必须持证上岗,并进行安全技术交底,在切割水平横梁时必须使用接火料斗,避免火花引燃安全网。
浅谈悬挑脚手架卸荷钢丝绳的安装
浅谈悬挑脚手架卸荷钢丝绳的安装南通三建集团有限公司 岑淼松在现代建筑施工中，悬挑脚手架技术的应用越来越多，特别是一些超高层建筑的脚手架大多采用悬挑的方法。
在搭设施工过程中，一些超高层建筑，虽然采用分段悬挑，每段悬挑的高度也不超过规范允许的高度，但为了增加安全系数，一般多对脚手架采取卸荷措施，以确保安全使用。
卸荷常用的有两种，一种是采用钢管支撑型钢卸荷法，这种方法受结构支点和施工影响，且由于普通的脚手钢管（Ф48mm ）斜撑时所能承受的力不大（205N/mm ²），所以对分段悬挑较高的脚手架不太适用。
第二种是现在应用较多的采用钢丝绳卸荷法（图一）。
如该方法使用14#型钢悬挑，再采用Ф12mm 钢丝绳卸荷，通过计算在受力均衡的情况下，可以安全的悬挑高度大于25m （一层砌筑+四层装修）脚手架。
但在平时的检查中发现，不少卸荷的钢丝绳受力大小相差较大，有的根本没有受力，钢丝绳形同虚设。
这样 安全系数大大降低，对施工安全带来一定隐患。
通过数次的施工实践和计算验证，在施工时采取以下几个步骤，可以避免钢丝绳受力不均现象的发生。
供参考。
1、按正常的施工方法锚固悬挑型钢，同时在锚固前先在型钢下靠近楼面外侧处垫一块长度宽于型钢宽度，宽5Cm 、厚2Cm 左右的木板（图二）。
2、悬挑型钢与楼板用不少于二道钢筋锚固以后，在预埋吊环的砼 图-1 悬挑脚手架钢丝绳卸荷图脚手架悬挑型钢钢丝绳楼层楼层图-2木垫块钢丝绳悬挑型钢脚手架还没有达到强度时，利用型钢的剪力搭设高4-5步脚手架。
3、当预埋吊环的砼强度达到80%以上时，（从锚固型钢再搭设脚手架高度达到4-5步架时，施工日历大于25天，预埋吊环的砼强度能满足要求。
）再进行卸荷钢丝绳的安装。
4、用不小于Ф5的钢丝绳紧线钳，把悬挑型钢慢慢提起（观察木垫板的受力变化），直到垫在型钢下的木垫板稍有松动，即可停止紧线。
5、把卸荷钢丝绳穿进预埋吊环和型钢外端的吊耳内，拉紧钢丝绳后分别用不少于二个梅花螺丝紧固钢丝绳。
盘扣式悬挑外脚手架专项施工方案
项目盘扣式外脚手架专项施工方案编制人: 审核人：审批人：公司编制时间：年月日目录第一章工程概况------------------------------------------------ 3一、工程概况------------------------------------------------- 3二、施工要求------------------------------------------------- 3三、技术保证条件--------------------------------------------- 4第二章编制依据------------------------------------------------ 5第三章施工准备------------------------------------------------ 5第四章施工工艺技术------------------------------------------- 10一、技术参数------------------------------------------------ 10二、工艺流程------------------------------------------------ 11三、施工方法------------------------------------------------ 11四、检查验收------------------------------------------------ 17第五章施工安全保证措施--------------------------------------- 20一、组织保障------------------------------------------------ 20二、技术措施------------------------------------------------ 22三、监测监控------------------------------------------------ 29四、应急预案------------------------------------------------ 31第六章劳动力计划--------------------------------------------- 33一、专职安全生产管理人员------------------------------------ 33二、特种作业人员-------------------------------------------- 33第一章、工程概况一、工程概况二、施工要求1、脚手架的设计力求做到结构安全可靠，造价经济合理。
悬挑工字钢脚手架卸荷钢丝绳可周转预埋环施工工法

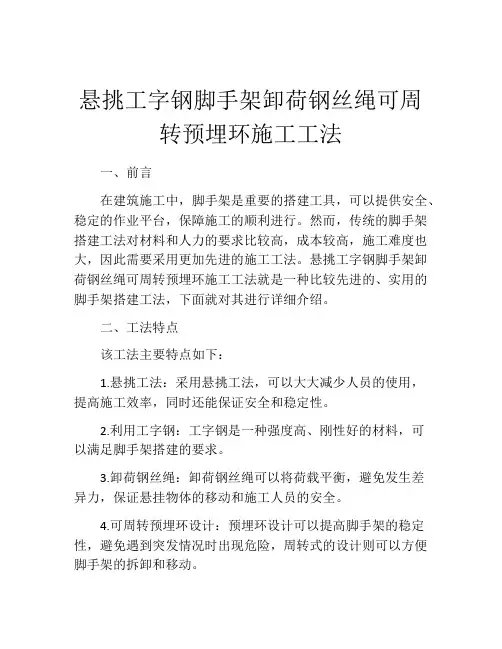

悬挑工字钢脚手架卸荷钢丝绳可周转预埋环施工工法一、前言在建筑施工中，脚手架是重要的搭建工具，可以提供安全、稳定的作业平台，保障施工的顺利进行。
然而，传统的脚手架搭建工法对材料和人力的要求比较高，成本较高，施工难度也大，因此需要采用更加先进的施工工法。
悬挑工字钢脚手架卸荷钢丝绳可周转预埋环施工工法就是一种比较先进的、实用的脚手架搭建工法，下面就对其进行详细介绍。
二、工法特点该工法主要特点如下：1.悬挑工法：采用悬挑工法，可以大大减少人员的使用，提高施工效率，同时还能保证安全和稳定性。
2.利用工字钢：工字钢是一种强度高、刚性好的材料，可以满足脚手架搭建的要求。
3.卸荷钢丝绳：卸荷钢丝绳可以将荷载平衡，避免发生差异力，保证悬挂物体的移动和施工人员的安全。
4.可周转预埋环设计：预埋环设计可以提高脚手架的稳定性，避免遇到突发情况时出现危险，周转式的设计则可以方便脚手架的拆卸和移动。
三、适应范围该工法适用于各种规模的建筑施工中，尤其适用于高层建筑、桥梁建设、大型管道等需要高空施工的场合。
同时，该工法还适用于一些场所空间狭小，需要采用悬挑工法进行施工的场合。
四、工艺原理1.施工工法与实际工程之间的联系该工法是基于悬挑工法的设计，利用工字钢作为脚手架的支撑体，卸荷钢丝绳作为平衡力，在悬挑工法的基础上设计了可周转预埋环，使得施工人员在进行作业时更加安全、稳定性更高。
2.采取的技术措施在施工过程中，需要采取以下技术措施：①钢筋安装：首先需要安装现浇带、临时加固和离心钢管，然后进行钢筋的安装和压板。
②悬挂卸荷钢丝绳：将卸荷钢丝绳悬挂在起重机钢丝绳上，拉制荷载向上升至1.5米-1.8米位置，并放置工字钢作为支撑。
③安装脚手板：根据设计要求先安装角钢，钢管键基和轴承托架。
再将工字钢作为脚手架的支撑，同时还需要将脚手架钢板和悬挂钢丝绳连接。
④加固：在脚手架搭建完成后，需要进行加固，以提高脚手架的稳定性和安全性。
五、施工工艺1、钢筋安装：这是脚手架搭建过程中关键的一步，必须按照设计图纸进行规划和测量，先进行现浇带的安装，临时加固和离心钢管的安装，然后进行钢筋的安装和压板。
调查悬挑脚手架卸荷钢索绳的安装
调查悬挑脚手架卸荷钢索绳的安装简介本文档旨在调查悬挑脚手架卸荷钢索绳的安装方法和要点。
悬挑脚手架是一种在建筑工地上常用的临时结构，需要注意安装和拆除时的安全性。
安装步骤安装悬挑脚手架卸荷钢索绳的步骤如下：1. 准备工作：在开始安装前，确保所有相关材料和工具齐全，例如钢索绳、螺栓、吊装设备等。
2. 安装支撑架：根据设计要求，在建筑物上方搭设支撑架，确保足够的承重能力和稳定性。
3. 安装钢索绳：将钢索绳固定在支撑架上，确保绳索的张力适当且均匀分布。
4. 测试和调整：在安装完成后，对钢索绳进行测试，确保其能够承受预定的荷载并保持稳固。
5. 安全防护：在钢索绳安装完成后，确保设置好必要的安全防护设施，如警示标识和安全网。
安装要点在安装悬挑脚手架卸荷钢索绳时，需要注意以下要点：- 遵循安全操作规程：在安装过程中，严格按照安全操作规程进行操作，确保人员的安全。
- 使用合适的材料和工具：选用符合要求的钢索绳和相关配件，并正确使用相应的吊装设备。
- 注意绳索张力：钢索绳的张力应适宜且均匀分布，避免过度张紧或松弛。
- 定期检查和维护：安装完成后，定期检查钢索绳的状态并进行必要的维护，确保其安全可靠。
安全注意事项在进行悬挑脚手架卸荷钢索绳的安装过程中，务必遵守以下安全注意事项：1. 坚持个人防护：确保每位工人在施工过程中佩戴合适的个人防护装备，如安全帽、安全带等。
2. 维持通畅的工作区域：保持工作区域的道路和通道畅通，防止杂物和障碍物引发意外。
3. 预防高空坠落：在施工过程中，特别注意避免高空坠落事故的发生，并设置合适的安全防护措施。
4. 合理规划作业时间：安装悬挑脚手架卸荷钢索绳时，应合理规划施工时间，避免恶劣天气或其他不利因素影响工作安全。
5. 做好记录和沟通：施工过程中的重要事项和安全问题都应及时记录和与相关人员沟通，确保信息畅通。
总结安装悬挑脚手架卸荷钢索绳时，正确执行安装步骤、注意安装要点并严格遵守安全注意事项是确保工作安全和质量的关键。
悬挑脚手架(钢丝绳卸荷)
脚手架专项施工方案金色港湾小区2#楼工程，建筑面积为11772.47㎡，框架结构，主体十八层，地下一层，该工程采纳直接用型钢悬挑式钢管脚手架进行防护，采纳斜拉钢丝绳进行卸荷。
悬挑的时期是，二至六层，七至十二层、十三至十八层。
一、悬挑脚手架相关参数1.脚手架参数悬挑脚手架因为是分段搭设，按搭设的最高高度进行验算，悬挑脚手架搭设最高的高度为 21米，立杆采纳单立杆；搭设尺寸为：立杆的纵距为 1.50米，立杆的横距为0.90米，立杆的步距为1.80 米；内排架距离墙长度为0.20米；大横杆在上，搭接在小横杆上的大横杆根数为 2 根；采纳的钢管类型为Φ48×3.5；横杆与立杆连接方式为单扣件；取扣件抗滑承载力系数 0.80；连墙件布置取两步三跨，竖向间距 3.60 米，水平间距4.50 米，采纳扣件连接；连墙件连接方式为双扣件连接。
35W*7—16mm光面钢丝绳。
梁上固定钢丝绳的吊环采纳直径25的圆钢拉环，水平钢梁与楼板压点采纳直径18圆钢拉环。
2.活荷载参数施工均布荷载标准值(kN/m2):3.000；脚手架用途:防护脚手架。
3.风荷载参数本工程地处乌鲁木齐市，查荷载标准大体风压为0.450，风荷载高度转变系数μz 为0.740，风荷载体型系数μs为0.653；计算中考虑风荷载作用。
4.静荷载参数每米立杆经受的结构自重荷载标准值(kN/m2):0.1248；脚手板自重标准值(kN/m 2):0.300；栏杆挡脚板自重标准值(kN/m 2):0.150； 平安设施与平安网自重标准值(kN/m 2):0.010；脚手板铺设层数:2 层； 脚手板类别:木板脚手板。
5.水平悬挑支撑梁悬担水平钢梁采纳16a 号工字钢，其中建筑物外悬挑段长度1.20米，建筑物内锚固段长度 1.80 米。
预埋钢筋大样图预埋直径25钢筋1050钢丝绳二、大横杆的计算:依照《扣件式钢管脚手架平安技术标准》(JGJ130-2001)第5.2.4条规定，大横杆依照三跨持续梁进行强度和挠度计算，大横杆在小横杆的上面。
