雨水径流污染及控制方法共28页
我国城市道路雨水径流污染状况及控制措施
我国城市道路雨水径流污染状况及控制措施摘要：道路建设的迅速发展，路网水平的不断提高，可以有效地解决自然资源、劳动力、生产设施等生产要素相互分离的矛盾，促进社会经济与旅游事业的发展，对一个国家或一个地区的经济发展、社会进步和人民生活质量的提高等方面发挥着举足轻重的作用。
雨水冲刷路面后，大气尘埃、尾气排放、固体垃圾等道路雨水径流污染问题日益严重，本文就组要对城市道路雨水径流污染状况及控制措施进行了简要分析。
关键词：城市道路；雨水径流污染；控制措施引言雨水径流一般通过下渗使雨水涵养地下水，补给地下水源。
有时也可以通过间接利用的方式先收集雨水径流，并通过去除初期的雨水径流的方式储存雨水，再经过人工处理，生态技术处理等方法将这些雨水回用于景观冲洗等用水途径。
这样可以有效减缓城市水资源缺失以及涵养地下水源的问题，给城市带来了发展的动力。
一、城市雨水径流污染的特征和影响1、概述我国城市雨水径流污染的研究起步较晚，20世纪80年代初率先在北京开展了有关研究，随后在上海、杭州、南京、苏州、成都等大中城市也逐渐开展了类似研究，一些城市雨水控制及利用技术也相继得以提出，同时取得了城市雨水径流污染物种类、污染物变化规律及其影响因素等方面的研究成果，为城市雨水径流污染的认识和控制奠定了较好的基础。
2、城市雨水径流污染特征城市雨水径流污染物的来源复杂，一般来说，主要来自大气降水、道路径流以及屋顶径流冲刷等。
由于不同城市雨水径流的实际发生过程受到下垫面等多种可变因素的影响,其所包含的污染物及其浓度也相应有所不同,但总体上看城市雨水径流污染大都含有碳氢化合物、SS和COD及一定的重金属和营养物污染物，而道路与屋顶径流是城市雨水径流污染的主要原因。
城市雨水径流污染一般受到以下因素的影响：（1）路面条件。
道路的建设坡度可以影响汇流的时间，一般坡度越大，汇流时间越短，继而影响污染指数。
（2）屋顶条件。
屋顶面积可占城市总不可渗透表面的30 %以上,其对雨水径流污染的影响一方面源自城市大气降尘的积累,另一方面则源自屋面自身材质的影响。
雨水径流污染及控制方法
城市径流污染物的组成
悬浮颗粒物与持久性有机污染物
悬浮颗粒物是地表径流最基本的污染物， 主要来自土壤颗粒，大气沉降，道路磨损，路面 除冰剂。固体悬浮物（SS）具有较大的比表面积， 是输送径流污染物的载体，颗粒粒径越小，比表 面积越大，吸附污染物的能力越强，高浓度的SS 是径流中重金属、有机污染物、营养盐吸附的载 体。而有些SS本身也带有一定污染性。 持久性有机污染物（POPs）是指持久存在于环境中，具有很长的半衰期，难以降 解，且能通过食物网积聚，对人体健康与环境产生重大影响的有机化学物质。POPs所具有 的半挥发性使其可以从土壤，水中挥发出来，吸附在颗粒物上，如植被叶片，屋顶，道路 等，从而在雨水的冲刷下形成径流精品污课件染。
精品课件
国内外地表径流水质监测结果对比
由国内外城市地表径流水质监测结果对比图可见，通过 我国两个具有典型象征的大型城市与法国代表城市巴黎 以及德国总体进行比较，我国径流污染较之国外还是有 一定差距，需要我们花大力气进行改善。
精品课件
国内外城市面污染主要污图中， 我们可以看到我国几大 城市径流中的污染物浓 度大大超过了地表水环 境质量V类标准，更是远 大于美国的情况。
城市径流污染 对水体的影响
城市地表径流污染将会影响受纳水体水质。其中重金属与PAHs的 污染尤为严重。来自屋顶材料的Cr，As，Zn，Pb通过径流皆会对 水体产生污染，其中尤以Zn为重，对水域总污染负荷的贡献值达 到20%。通过干沉降遗留下的Hg对水体污染贡献度甚至达到46%， 生物实验表明，农药中的一些化学物质，PAHs与重金属皆有很高 的影响水体水质的生物毒性，而通过径流流入水中的颗粒沉积物 本身也含较大生物毒性，是污染和影响受纳水体水质的重要因素。 城市地表径流污染将导致城市水体富营养化。雨水径流中含有 COD、N、P等污染物质。此外，降雨径流中有机氮的含量很低，总 氮含量中绝大部分都是无机氮。城市径流雨水对地表物质的淋溶 和 冲 刷 ， 使 各 种 下 垫 面 径 流 中 总 磷 含 量 范 围 达 到 0.033 ～ 0.290mg/L，各种下垫面径流中总氮和氨氮的中值浓度也均大大超 出我国地表水环境质量标准Ⅳ类规定，同时，径流雨水本身营养 物质的含量也已远大于引起水体富营养化状态的限值。水体富营 养化将会使水体水质恶化，水体透明度降低，影响水生植物光合 作用，影响溶解氧的浓度，从而导致大量鱼类死亡，以及蓝藻， 绿藻等大量水藻的蔓延。 突然的暴雨径流也会使河流的温度升高，危害鱼类，水生植物， 使其因水温过高而大量死亡，从而影响到食物链，层层递进，造 成更大的危害。
雨水径流污染
监测时间
监测方法
前期做好日交通量、降雨前期晴天数、路面清扫方式及频率、汇水面 积等的统计调查工作；
监测次析
①国内对于路面降雨径流污染的模型研究，大部分是采用国外 现成的模型，再结合国内的实际情况加以修正，基本上没有 自己建立的模型。
解决方法：尽可能多的查阅国内外文献资料，选择出环境背景相似条件下的模型 去计算相关负荷值，例如径流污染物的EMC值分析。
研究方法
①商业区、居住区道路各设一个采样点： ②沥青路面、草地各设一个采样点： 2014年3月~7月间；每个采样点共采11个样； 自产流起30min内，每5min采一个样，共6个样； 30~60min段，每10min采一个样，共3个样； 60~120min段，每30min采一个样，共2个样。
监测点的数量
技术路线
收集分析国内外研究资料 确定研究目标和内容 选定采样区和采样点 时 间 变 化 分 析 采集样品+室内分析
商 业 区 路 面
住 宅 区 路 面
沥 青 路 面
草 地
空 间 变 化 分 析
草 地 净 化 效 应 分 析
基础数据调研
降雨径流污染 影响因素分析
径流污染调控 对策研究
研究方法
①总结前人研究成果，分析目前路面降雨径流污染方 面的主要研究内容、模型和方法，确定合适的影响因 素和分析指标； ②通过调查研究、查阅资料，确定合适的采样时间和采 样地点； ③对所采水样进行检测分析，初步确定检测指标为pH、 CODcr、NH3-N、TP、SS； ④运用统计分析软件对实验数据进行分析研究，包括径 流污染物随产流时间的变化规律、径流污染物随空间 的变化规律，草地的净化效应等等。
降雨径流产污特征分析
选题背景
雨水径流污染控制措施
雨水径流污染控制措施【篇一：广州市建设项目雨水径流控制办法】州市建设项目雨水径流控制办法广东省广州市人民政府广州市人民政府令第107 号《广州市建设项目雨水径流控制办法》已经2014 年7 月28 日市政府第14 届125 次常务会议讨论通过，现予以公布，自2014 年11 月1 日起施行。
市长陈建华2014 年9 月12 日广州市建设项目雨水径流控制办法第一条为控制和减少雨水径流量，提高城乡防洪排涝能力，保障公民生命、财产安全和公共安全，根据《中华人民共和国防洪法》、《城镇排水与污水处理条例》、《广州市水务管理条例》等法律、法规的规定，结合本市实际，制定本办法。
第二条本市行政区域内新建、改建、扩建的建设项目的雨水径流控制及其监督管理活动适用本办法。
第三条建设项目雨水径流控制应当遵循城乡统筹、统一规划、源头控制、低影响开发的原则，使建设后的雨水径流量不超过建设前的雨水径流量。
第四条市排水行政主管部门负责本市建设项目雨水径流控制的行政管理工作，并负责组织实施本办法。
区、县级市排水行政主管部门按照规定权限负责本行政区域内建设项目雨水径流控制的管理工作。
城乡规划、城乡建设、绿化、交通等有关行政管理部门和城市管理综合执法机关，按照各自职责，协同做好雨水径流控制相关工作。
第五条排水总体规划、排水详细规划应当合理规划雨水滞渗、收集、调蓄、储存、利用、排放等设施，减少不透水面积，提高雨水调蓄与滞渗能力，减少雨水径流量。
第六条建设项目雨水径流控制设施是其排水设施的组成部分，应当与建设项目主体工程同时设计、同时施工、同时使用，其建设费用应当纳入项目建设投资。
市排水行政主管部门应当制定技术指引，经公开征询公众意见后实施，指导相关单位设计、施工和使用雨水径流控制设施。
第七条城乡规划行政管理部门在办理规划条件时，应当告知建设单位同时按照本办法的有关规定采取雨水径流控制措施，使建设后的雨水径流量不超过建设前的雨水径流量。
城市雨水径流污染控制及防治措施
城市雨水径流污染控制及防治措施金科（张家港市给排水公司，江苏张家港215600）高速的城市化发展，带来的城市雨水径流面源污染的问题日渐突出。
快速的城市化建设使得商业区、住宅区、道路、停车场等不透水地面大量增加，而雨水渗入地下蒸发的部分日渐减少，因而地表径流的比例大量增加。
在地表径流的冲刷下雨水会携带大量污染物进入到收纳水体，引发水体的物理性质、化学性质和生物特性发生变化，成为影响水质的主要因素。
尤其是近年来多地发生连续强降水造成的城市内涝灾害，引起的污水横流，地表侵蚀，水体污染等环境问题，严重制约了水环境质量的改善。
如上所述，对城市雨水径流污染的控制和防止已经迫在眉睫。
1．城市雨水径流污染物特点城市雨水径流污染物一般在晴天积累、在雨雪天气释放，随机性强，突发性强，污染单位径流量大的特点。
对城市雨水径流污染控制的重点在于：1．城市不透水面所占比例较高，受人类干扰影响大；2．融合了部分城市污水，组成复杂，污染物总量大分布广；城市污水径流污染物在晴天累计，雨雪天气释放，突发性、高流量、重污染特征明显；径流初期污染严重，愈往后愈减轻。
2．城市化对雨水径流的影响城市化进程的加快必然会对环境造成一定影响，主要表现在树木、农产物以及草坪等绿化面积的逐步缩小，同时相对应的许多流域受到严重干扰，硬化的结果使得许多水流无法渗透进地表下面，多数地区硬化面积大且渗水点少，使得城市地区的径流总量越来越大，而雨水渗入量却越来越小，所以，地下水的补给量也相对减少，河流蓄水降低，枯水期河流表现的特别明显。
此外，城市化建设必然会使得原有的大气浓度、车流量、人口密度、生活垃圾、土地利用类型发生很大改变，这些都会直接或者间接影响到城市雨水径流污染程度的加重。
因此，随着工业化程度的加深，城市机动车保有量的增加，建筑工程的大兴，造成的污染也在加剧和加深。
生活垃圾的种类和产量也日渐增多，引起的城市径流污染愈发严重。
3．城市雨水污染物的种类及现状城市雨水径流污染物主要包括有机物、TN、TP、SS、pH、浊度、石油类、重金属类和粪大肠杆菌群等。

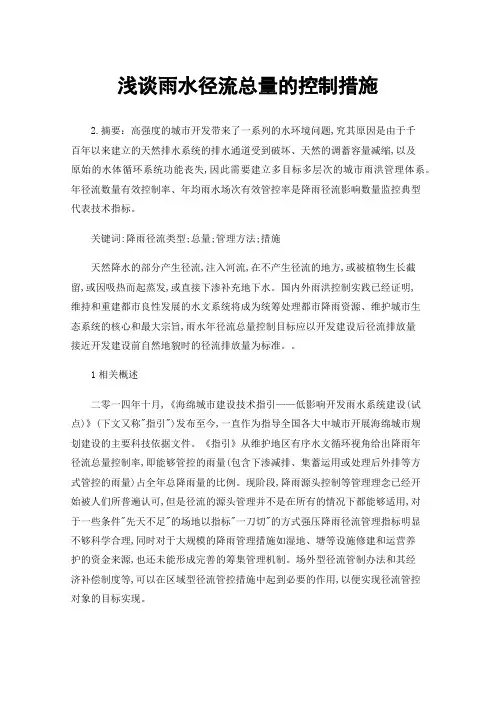

浅谈雨水径流总量的控制措施
浅谈雨水径流总量的控制措施2.摘要：高强度的城市开发带来了一系列的水环境问题,究其原因是由于千百年以来建立的天然排水系统的排水通道受到破坏、天然的调蓄容量减缩,以及原始的水体循环系统功能丧失,因此需要建立多目标多层次的城市雨洪管理体系。
年径流数量有效控制率、年均雨水场次有效管控率是降雨径流影响数量监控典型代表技术指标。
关键词:降雨径流类型;总量;管理方法;措施天然降水的部分产生径流,注入河流,在不产生径流的地方,或被植物生长截留,或因吸热而起蒸发,或直接下渗补充地下水。
国内外雨洪控制实践已经证明,维持和重建都市良性发展的水文系统将成为统筹处理都市降雨资源、维护城市生态系统的核心和最大宗旨,雨水年径流总量控制目标应以开发建设后径流排放量接近开发建设前自然地貌时的径流排放量为标准。
1相关概述二零一四年十月,《海绵城市建设技术指引——低影响开发雨水系统建设(试点)》(下文又称"指引")发布至今,一直作为指导全国各大中城市开展海绵城市规划建设的主要科技依据文件。
《指引》从维护地区有序水文循环视角给出降雨年径流总量控制率,即能够管控的雨量(包含下渗减排、集蓄运用或处理后外排等方式管控的雨量)占全年总降雨量的比例。
现阶段,降雨源头控制等管理理念已经开始被人们所普遍认可,但是径流的源头管理并不是在所有的情况下都能够适用,对于一些条件"先天不足"的场地以指标"一刀切"的方式强压降雨径流管理指标明显不够科学合理,同时对于大规模的降雨管理措施如湿地、塘等设施修建和运营养护的资金来源,也还未能形成完善的筹集管理机制。
场外型径流管制办法和其经济补偿制度等,可以在区域型径流管控措施中起到必要的作用,以便实现径流管控对象的目标实现。
基于国家天气科技资源共享工作网中国大地全球交换站气象资源数据,选择至少近30年(反应多年的降水变化规律和近年天气的变化趋势)24h降水资料(20:00~20:00),扣除小于等于2mm的降雨和降雪等数据后,按雨量由小到大予以排列,先后分类统计结果小于超过该系列降水平均值的降水数量(小到超过降水量值的按实际雨量计算出降水数量,超过降水量值的按该降水量值测算出降水数量,二者累加平均值)与年总降水中的比值,得出雨水年径流量控制率系列值,该系列值对应的24h降水即为设计降水。
雨水径流污染及控制方法PPT幻灯片课件
5
国内外地表径流水质监测结果对比
由国内外城市地表径流水质监测结果对比图可见，通过 我国两个具有典型象征的大型城市与法国代表城市巴黎 以及德国总体进行比较，我国径流污染较之国外还是有 一定差距，需要我们花大力气进行改善。
6
国内外城市面污染主要污染物浓度
在国内外城市面源污染 主要污染物浓度一图中， 我们可以看到我国几大 城市径流中的污染物浓 度大大超过了地表水环 境质量V类标准，更是远 大于美国的情况。
要因素。
城市地表径流污染将导致城市水体富营养化。雨水径流中含有
COD、N、P等污染物质。此外，降雨径流中有机氮的含量很低，
总氮含量中绝大部分都是无机氮。城市径流雨水对地表物质的淋
溶 和 冲 刷 ， 使 各 种 下 垫 面 径 流 中 总 磷 含 量 范 围 达 到 0.033 ～
0.290mg/L，各种下垫面径流中总氮和氨氮的中值浓度也均大大
径流的污染程度也不相同。
市
面。对于不同污染物质，SS和TP径流浓度大
前期晴天时间
径 流
小顺序为：瓦屋面>沥青屋面>混凝土屋面， COD，TN径流浓度大小顺序为：沥青屋面 >混凝土屋面>瓦屋面，屋面径流的水质受
城市径流污染具有晴天累积、雨天
污
屋面材料影响较大。
排放的特征，随着晴天累积天数的 增加，城市地表可被降雨径流冲刷 的污染物增加，增加了降雨径流的 污染潜力，因此，前期晴天时间反 映地表污染物的累积程度，同降雨 径流污染存在一定的关系，且径流 中主要水质参数（TN、TP、Zn、 Pb、Cu、TSS和COD）与前期晴天 时间呈显著正相关。
19
国外先进科技与国内的对比
发达国家的雨水管理已经摆脱了传统的孤立 考虑水患控制的思路，从仅仅关注管道末端快速 排除雨水，转向将防治洪涝与城市生态、环境保 护、水资源利用统筹考虑的综合管理思路。综合 管理的目标是尽可能减少城市雨水系统对受纳水 体的影响。城市雨水综合管理的主要内容为：从 单纯重视工程技术措施向工程措施与管理、养护 并重； 从偏重大型收集处理设施转向同时注重中 小型就近收集、处理设施；用源头控制代替管道 末端集中处理，用控制污染的产生替代解决污染 造成的损害；关注就地处理、雨水回用；重视调 蓄等措施，减少洪峰及污染物对受纳水体的影响； 尽可能采用接近自然状态的雨水排水系统，以保 护生态、利用自净能力。
初期雨水径流污染及治理
初期雨水径流污染及治理摘要：初期雨水的治理受到了诸多学者的关注与研究。
虽然初期雨水的源头治理技术初见成果，但我国处理技术仍与西方发达国家有一定差距，如何将低影响开发理念大范围推广至全国初期雨水的治理中，仍需要一番努力，初期雨水的技术仍待研究深入与普及。
关键词：初期雨水径流；污染；治理1初期雨水径流污染初期雨水在冲刷不同下垫面，如屋顶、道路、草地时，其污染物也不尽相同。
在城市范围内，可以分为屋顶径流、路面径流以及其他不透水表面径流等。
其中屋顶和路面初期雨水污染较重，着重介绍这两种下垫面的初期雨水的径流污染状况。
屋顶径流污染是由于雨水降落至屋顶上，由于屋顶不透水导致污染物在屋顶表面累积。
在雨水的冲刷作用下，形成城市的径流污染。
目前随着城市化的进展，屋顶在城市地面的比重也相当大，屋顶径流污染成为了城市雨水污染的主要部分之一。
屋顶经过初期雨水冲刷作用后，污染物中主要包含SS、TN、TP以及大量的有机物。
相比于屋顶径流污染，道路径流污染物来源更加广泛，主要的污染物来源有车辆轮胎磨损、汽油的泄漏、防冻剂的大量使用以及沥青、路面的大量磨损等造成。
随着城市化的飞速进程，污染物也与日俱增。
2雨水调蓄雨水调蓄池具有对雨水调节与储蓄的双重功能，可有效削减地表径流流量，减少内涝灾害的发生。
雨水调蓄池是不具备道路源头生态处理条件的基础，采用的截流调蓄的系统。
基于防洪内涝的作用，利用SWMM模拟淮安市某研究区雨水调蓄池进行设计，证实了分散调蓄池具有处理效果更佳，调蓄容积更大的优点。
在当前城市之中，初期雨水调蓄池一般与城市排水系统之中的雨水泵站同时设计，结合项目用地的实际情况，可选择与泵站分建或合建的布局方式。
设计方案对相应的投资与实际施工等都会产生较大的影响。
雨水调蓄池可以收集屋面雨水、沥青路面雨水、透水路面雨水和绿化雨水等。
雨水调蓄设施可以调蓄雨水，减少外排水量，建设雨水调蓄池作为存水容器，用于绿化和道路车库冲洗。
降雨分配不均匀，易造成雨水调蓄池闲置，维护不当时很容易发生损坏。
