断路器的附件功能及选用
低压断路器及选型

低压断路器一、低压断路器的分类低压断路器曾称自动开关是一种不仅可以接通和分断正常负荷电流和过负荷电流,还可以接通和分断短路电流的开关电器;低压断路器在电路中除起通断控制作用外,还具有保护功能,如过负荷、短路、欠压和漏电保护等;低压断路器可以手动直接操作和电动操作,有的还可以实现远方遥控操作;低压断路器的分类:低压断路器的分类方式很多按结构形式可分为:框架式断路器ACB又称开启式、万能式断路器;比如ABB的F、Emax系列、施耐德的M、MT 系列、穆勒的IZM系列、西门子的WL系列、国产的DW系列等;框架式断路器所有零件都装在一个绝缘的金属框架内,常为开启式,可装设多种附件,更换触头和部件较为方便;有手操动、储能式、非储能式以及电动式等操动形式;按安装方式可分为固定式和抽屉式两种,固定式外壳采用金属材料,外形尺寸较大,防护等级较低;抽屉式采用工程塑料外壳,结构较为紧凑,防护等级高,检修方便,多用在电源端总开关;过电流脱扣器有热磁式、电磁式单磁、电子式和智能化脱扣器等几种;断路器具有长延时、短延时、瞬时三段保护及接地保护,每种保护整定值均根据其壳架等级在一定范围内可选择或调整;随着微电子技术的发展,现在部分智能型断路器具有区域选择联锁功能,充分保证了动作的灵敏性和选择性;ACB的最大特点是容量大、极限短路分断能力高和足够的短时耐受电流,有的断路器的额定电流高达5000 A,额定短时耐受允许电流Icw 高达100kA 1S;这使得ACB的有很好的选择性和稳定性;ACB的功能完善但价格贵,多用于作为低压配电系统的主开关,以及重要的、负载较大的主干线的保护;塑壳式断路器MCCB又称装置式断路器,比如ABB的lsomaxS、Tmax系列、施耐德的NS、NSX 系列、国产的DZ20系列等;所有零件都密封于外壳中,辅助触点、欠压脱扣器以及分励脱扣器等多采用模块化,由于结构非常紧凑,MCCB基本不能检修;MCCB多为手动操作,大容量也有选择电动操作;由干电子式保护脱扣器的应用,MCCB也具备了三段保护特性,但由于价格因素,采用热磁式或电磁式脱扣器的断路器用量更大;MCCB的特点是体积小、接触防护好、安装使用方便、价格相对便宜;但与ACB比,MCCB的容量小,短路分断能力低,选择性和短时耐受能力差;近年来新型MCCB容量已经做到3000A,极限短路分断能力高达150kA以上,但因结构上的原因,短时耐受能力是最大短板,使选择型MCCB的应用受到局限;由于上述原因,MCCB主要用于未端线路和一些分干线,主要作电动机、小容量配电线路;还有一类叫微型断路器MCB又称微断,比如ABB的S250系列、施耐德的C65系列、国产的DZ47系列等;实际上也是塑壳断路器的一种,因其体积很小把它另列,微断的特点是结构紧凑、接触防护好、安装使用方便、价格便宜,与塑壳式断路器相比容量更小,短路分断能力更低,短时耐受能力更差,主要做微小型电动机、小容量配电线路和照明保护和家用;按保护负载性质和特性可分为:配电保护型、电动机保护型和家用保护型断路器;按脱扣器类型可分为:电磁单磁脱扣器、热磁脱扣器和电子脱扣器,电子脱扣器还可分为拨动开关式、智能数显式;按使用类别分为非选择型A类和选择型B类;A类,这类断路器不设置任何脱扣延时,只要达到定值立即跳闸;承受短路的时间就是瞬时脱扣器动作的时间;此时选择断路器可按Ics或Icu满足短路预期电流,考虑到更严格一些的使用条件,一般我们习惯按Ics满足短路预期电流选择;B类,这类断路器为了实现选择性在小于Icw的短路时延时一定时间脱扣;此时选择断路器就必须按Icw满足短路预期电流;按安装方式分,有固定式、插入式、抽屉式、抽出式和嵌入式等;按极数分,可分为单极、二极、三极和四极式等;二、低压断路器的技术参数含义1.断路器额定电流In;是在给定的环境温度条件下承载的最大连续电流而无异常发热保证断路器正常工作的电流,又称脱扣器额定电流;2.壳架等级额定电流;代表断路器的外形大小的等级,以此表示断路器的最大额定电流;如:施耐德NS160N TMD80,表示为施耐德NS160A壳架,N表示极限分断能力在AC380/415V 条件下为36KA,TMD80表示配电用热磁脱扣器额定电流为80A;3.断路器短路分断能力:极限短路分断能力I cu; 它是在规定的电压、电流和cosΦ的条件下,执行o-co两个试验程序,能完全分断和熄灭电弧,无超出规定的损伤触头损伤和飞弧损伤;试品试后经受一定的工频耐压试验,且过载脱扣器在一定的整定电流下能正常脱扣;满足规定的试验程序所规定的条件,不包括断路器连续承载其额定电流能力的分断能力;它用预期分断电流kA表示在交流情况下用交流分量有效值表示;额定运行工作短路分断能力Ics;它是在规定的电压、电流和cos Φ的条件下,执行o-co-co三个试验程序,能完全分断,熄灭电弧,无超出规定的损伤;试后试品除符合规定的工频耐压和过载脱扣器的验证试验外, 尚须考核温升和操作性能5%电寿命的验证;满足规定的试验程序所规定的条件,包括断路器连续承载其额定电流能力的分断能力.它用预期分断电流kA表示,相当于额定极限短路分断能力规定的百分数中的一档并化整到最接近的整数,它可用Icu的百分数表示例如Ics=25%Icu;另一方面,当额定运行短路分断能力等于额定短时耐受电流时,它可以按额定短时耐受电流值kA规定之,只要它不小于相应的最小值;如果使用类别A的Icu超过200kA,或使用类别B的Icu超过100kA,则制造厂可声明Ics值为50kA;显然Ics比Icu的考核严格;换言之,作了Ics试验后,产品还能继续使用,而Icu则不然,经过Icu试验后,产品不能再用;我们在选择断路器时,为保证能够可靠的断开故障电流,而不致使故障扩大,并在故障过后能够使供电连续性得到保证;一般按Ics来选择断路器的短路分断能力;额定短时允许耐受电流Icw;断路器在短时期内或1S可以承受且无特性变化的最大短路电流;反映了断路器在短时间内所承受的短路热稳定性能;由于使用情况不同,具有三段保护的重要回路断路器,偏重于它的额定运行短路分断能力值,而用于非重要的回路断路器主要确保它有足够的极限短路分断能力值;对此我的理解是:重要回路切除故障电流后断路器要求能够继续供电,承载一段时间的额定电流,在适当的时间更换;而份重要回路,经过极限短路电流的分断和再次的合、分后,已完成其使命,可以停电更换新的停电的影响较小;但是无论是框架式或塑壳式断路器,都有必须具备Icu和Ics 这两个重要的技术指标;只是Ics值在两类断路器上表现略有不同,塑壳式的最小允许Ics 可以是25%Icu,框架式最小允许Ics是50%Icu,Ics=Icu的断路器比较少见,采用旋转双分断点技术的塑壳式断路器,它的限流性能极好,分断能力的裕度很大,可做到Ics=Icu,但价格很高;在实际中应该根据使用情况来选择,有人按其所计算的线路预期短路电流选择断路器时,以断路器的额定运行短路分断能力衡量,来判定某断路器此断路器的极限短路能力大于线路预期短路电流,而运行短路分断能力则低于计算电流为不合格;这是一个误解;4.断路器的过载、短路保护特性; 在断路器所保护的配电系统中,当发生故障时,距故障点最近的断路器能够按规定的保护特性正确的有选择的动作将故障切除,而其他各级断路器不动作,从而将故障所造成的断电限制在最小范围内,使其他无故障供电回路仍能保持正常供电,这就是对断路器保护所要求的;断路器所配备的保护脱扣器有四种:①具有反时限特性的长延时热过载保护,②具有一定时限的短路短延时保护,③短路瞬时保护,④接地保护;在日常的使用中,根据使用意图和技术经济比较,可以选择带四种保护,也可以选长延时、瞬时或短延时三种保护组成三段式保护,还可只选长延时、瞬时两种保护两段式保护,短路瞬时分闸时间一般在20~30ms之内,还可选用只有瞬时速断保护的断路器;5.额定工作电压Ue ;一般表示相间的电压;对于三相四线中性线接地系统是指相地间电压,包括相间电压例如277/480V ,对于三相三线不接地或阻抗接地系统表示相间电压例如480V .断路器额定频率;如果规定断路器只用于一个频率时,则应标明额定频率6.其它还有:使用类别,结构形式、极数、安装方式、安装尺寸,额定工作制,防护等级如果不是IP20时,基准周围空气温度如果不是30℃时;隔离功能;隔离的含义:出于安全的原因,通过使其与所有电源分开的方法切断整个装置或其中一个独立部分的电源;三、低压断路器的选择主要根据负载特点和安装地点使用要求选用断路器的技术参数;1.额定电流、断路分断能力参数的选择断路器的主要技术参数主要有:1.额定电流,2.断路器短路分断能力,此外还要考虑断路器保护特性;额定电流的选择额定电流的选择受若干因素的影响,可按下式计算:In =I l×A×B×C×D×E×F×G式中:In-- 断路器的额定电流I l--负载电流的计算值A-- 环境温度系数B--连接导线截面积系数C-- 负载类别系数D--海拔高度系数E--电源频率系数F--安全系数G--断路器的工作制系数安装环境温度系数环境温度对断路器过载脱扣电流的影响断路器的过载保护依靠热脱扣器来完成,通常热脱扣器额定电流是根据IEC898标准,在基准温度为30℃条件下整定的;热脱扣器与环境温度有直接关系,温度变化会导致断路器额定电流值发生变化;当温度偏离基准温度时,应根据制造商提供的温度与截流系数修正表,来修正断路器的额定电流值;考虑断路器实际安装处的周围温度对断路器发热、过载保护延时特性的影响,一般系数A都由相应产品的校正系数给出;如缺乏相关数据,系数A可按下式选用:A ≤1.1K/K-1∆式中:△K-- 断路器安装在配电柜内时,柜内、外环境温度之差K-- 断路器接线端的允许温升1△K由配电柜的结构型式确定;当柜外的空气温度为+40℃,一般抽屉柜内的温度约为+55℃ ,密封柜约为+60℃ ;断路器允许使用的环境温度按国家标准的规定为+40℃;当它装于配电柜中时:对于一般抽屉柜例如GCK、GCL、GCS等,△K=55-40= l5℃,对密封柜△K =60-40=20℃;2对镀银的铜排新取 K=7O ℃;据此计算系数为:抽屉柜 A ≤701511.1- =对密封柜 A ≤702011.1-=显然对已经使用的产品,则应考虑降容使用,,降容系数α=A -1;对抽屉柜:α=A -1= =;对密封柜:α=A -1= =;导线截面系数B连接导线载面积的大小对断路器的发热的保护特性有直接影响;当实际导线比标准导线的截面小时,导线的热量将流向断路器,导致断路器接线端及触头温升增高,并出现断路器早跳,同时导线的绝缘老化也加速;反之,当实用导线的截面大于标准导线的截面时,断路器触头系统的热量可流向导线使开关动作时间延长,甚至不动作;导线截面大小影响系数可参考表1;表l 导线截面大小影响系数这里应指出的是导线材料为标准铜;负载类别系数C负载类别系数C,按表2选用;海拔高度系数DGB 规定断路器正常使用的海拔高度为2000 m;当高于2000 m 时,由于空气密度降低,对流散热条件变坏,对产品散热不利;同时,灭弧条件也变坏;因此,要考虑海拔高度系数D;有的产品给出不同海拔高度时,产品降容使用系数d,而d=D -1;当未知产品的系数D 时,可按下式进行计算:D =ΔH式中:H--断路器安装的海拔高度,km△H-- 断路器实际安装海拔与2km 的高度差,km计算结果列于表3;表3 海拔高度系数D 计算结果在多数情况下无论电源频率是50Hz或60Hz,对主电路均可不考虑,即E=l按—2002之.3b 对额定电流大于800A的电器,即使在60Hz时仍应考虑涡流及趋肤效应的影响,作发热试验,除非制造厂与用户之间有协议,允许在60 Hz下使用;但当电源频率6O~400 Hz时,由于涡流及趋肤效应引起导体发热,温升升高,故应考虑电源频率对主电路的影响系数E,见表4;值得指出的是,即使50/60 Hz对欠电压继电器电磁式等长期工作的部件,应考虑50 Hz 与60 Hz的转换系数;至于对分励脱扣与电动操动机构等短时工作的部件,因其工作电压范围较宽,可不考虑5OHz与60Hz的区别;安全系数F主要考虑断路器的额定极限与实际电路计算值的相适应,一般取F=;工作制系数G工作制系数G,见表5;表5 工作制系数断路器分断能力的选择断路器的分断指标的意义按标准的规定,断路器的分断能力有两个指标;1额定极限短路分断能力Icu;2额定运行工作短路分断能力Ics;3额定短时耐受电流Icw主要是指短路情况下热稳定能力;在选择电源进线和配电线路的断路器时,偏重按产品的Ics来选择,这有利于保证主干线的持续供电,而对于末端断路器则按断路器的Icu来选择,这样使停电的影响较小;但不能把不小于线路计算预期短路电流值作为选择的唯一的标准;因为Ics<Icu,对某些配电支路,即使Ics小于线路计算的预期短路电流,但其Icu大于线路计算的预期短路电流值,断路器也是可选用的;预期短路电流计算应遵守的原则精确计算线路的预期短路电流比较繁琐;通常采用一些误差不大,而又为工程所许可的简单算法来计算线路的预期短路电流;这些方法所依据的原则是:1对6/的变压器,可以认为高压侧的短路容量为无穷大因6kV侧的短路容量一般为200~400MVA,或更大,因此按无穷大来考虑、误差不足l0%;2GB 50O54-l995低压配电设计规范第条规定,当短路点附近的各电动机的额定电流之和超过短路电流的l%时,应计入电动机反馈电流的影响;3变压器的短路阻抗电压Uk是指二次侧短路时,二次侧电流由于电磁感应使得一次侧电压下降为其额定电压的百分值;反过来,当一次侧为额定电压时,二次侧的电流就是它的预期短路电流;变压器二次侧三相出线端短路电流周期分量有效值为:I sd =Pe3eUkU2式中:Pe--变压器的额定容量,kVAU2e--变压器二次侧额定电压,kV4当断路器距变压器出线端有Lm 的距离时,计算预期的短路电流时应计入Lm 长的导线阻抗的影响;举例:变压器容量为400 kVA 6/,设置变压器二次开关柜,试选择断路器的基本参数变压器的Uk 为4%;计算变压器出线端的线路预期短路电流;Isd=40004.04.03⨯⨯=kA;变压器二次侧的额定电流为:I 2n =4.03400⨯=A,1选择断路器的额定电流:A 为,B 为l 选择标准导线,C 为1,D 为1该装置用于海拔2000 m 以下,E 为150 Hz,F 为,G 为 持续工作制;In =1.24×l ×l ×1×l ××× =A2选择断路器的基本技术参数:额定电流取 In=l000A ;额定电压取 Un=400V ;分断能力取 Ics ==×50=25 kA;断路器额定电流选择还应考虑的因素:断路器的瞬时保护区受导线长度的限制,安装断路器其保护区域内的导线长度必须受控,推荐按下式计算导线的限制长度: Lmax=min 2.115Ie US式中: Lmax--被保护导线的最大长度,mU-- 相电压,取220 VS--被保护导线截面积,mm2 Iemin 电磁脱扣器的最小整定值,A 例:导线截面为16mm,线路电流为63A,选用DZ47—C63断路器作保护,其电磁脱扣器的Iemin=l0×63=630A,计算Lmax;Lmax=6302.11622015⨯⨯⨯=m以上计算表明:该断路器瞬时保护导线最大长度为;在 m 内发生短路时,断路器可在内脱扣断开;如果线路长达8Om 时,得Iemin =550A;为Dz47—63型额定电流63A 的倍;按C 型保护特性曲线,其最快动作时间为2-3s,势必导致线路或设备受损甚至烧坏;以上关于选择低压断路器基本技术参数的方法,可作为选用产品的参考,但如果已在用则可取选用系数的倒数即A 、B 、C 、D 、E 、F 、G -1×In 的办法来验证是否满足负载计算电流的要求;若不符则应更换;在不同厂家的手册中,选择公式或名词表达有所不同,但所表达的意思是一样的;2.其它技术参数的选择1.结构形式、极数、安装方式、安装尺寸应符合安装要求;2.断路器额定工作电压≥电源和负载的额定电压;3.断路器额定频率等于电源频率;4.额定工作制: 断路器的额定工作制可分为8h 工作制和长期工作制两种;5.辅助电路参数:主要为辅助接点特性参数;框架断路器一般具有常开接点、常闭接点各3对,供信号装置及控制回路用;塑壳式断路器一般不具备辅助接点;6.线路末端单相对地短路电流与断路器瞬时或短延时脱扣器整定电流之比≥;7.是否适合隔离分:—适合隔离或不适合隔离;8.其它:脱扣器型式及脱扣器保护特性、使用类别等等;正确选择低压断路器,主要技术参数的选择是最基本的要求,选用不当会造成事故,需引起足够的重视;四、低压断路器的选择性配合和限流名词解释过载在保护脱扣器整定电流In、L、Ir、Ith长延时电流:脱扣器可以承受,且不脱扣的最大工作电流,超过此电流根据反时限曲线按热效应脱扣;短路短延时脱扣器整定电流S、Isd:检测到短路电流时有一个固定的小延时,或按照I2t 的反时限曲线来脱扣;短路瞬时保护脱扣器整定电流Ii、Im:检测到短路电流时马上发出脱扣指令;接地保护脱扣器整定电流Ig:检测到接地短路电流时有一个固定的小延时,或按照I2t的反时限曲线来脱扣;I2t特性:在规定的工作条件下,表示I2t的最大值为预期电流函数电流平方曲线;配电系统的连续、安全供电和可靠的保护是衡量系统质量的标志;先进的系统能最大限度提供供电的连续性和合理的保护,靠断路器的选择性保护和限流;1 选择性保护所谓选择性配合保护,就是在下一级保护电器的保护范围内发生短路,过电流故障时应该由该保护电器动作,上一级保护电器不动作,而当该保护电器拒动时,上一级保护电器才动作,有范围和先后次序的要求以保证对无故障回路供电的连续性;电路如图1所示;图1 系统的选择性保护选择性保护的分类部分选择性在一定的电流范围内能实现选择性保护,但在此电流范围之外不具有选择性保护,这被称为具有部分选择性;比如:当故障电流超过下级断路器的脱扣值,但还小于上级断路器的脱扣值时,则下级跳闸,上级不跳,实现选择性保护;当故障短路电流超过下级断路器的脱扣值,同时也超过上级断路器的脱扣值时,如果上级断路器没有短延时功能,则上下级同时跳闸,甚至下级断路器还未跳,上级断路器就已跳闸,也就是越级跳闸;后果是:不该断电的无故障回路也被停电,即故障波及的范围扩大,并且给处理和分析故障造成了麻烦;全选择性在全电流范围内,都能实现选择性保护,即只有离故障点最近的断路器跳闸;始终能把由于故障造成的停电控制在最小范围内;选择性的实现电流选择性1过载脱扣特性的上下配合;配合原则是上级断路器的约定不动作电流大于下级断路器的约定动作电流,如图2所示;图2上、下级断路器的电流选择性配合①上级ACB或MCCB与下级MCCB的配合符合标准为应满足上>下,即In上>1.24In下;例如:下级100A的MCCB,上级至少要125A的MCCB;②上级MCCB与下级MCB的配合符合标准为对GB10963应满足上 >下,即In上>下;例如:下级32A的MCB,上级至少要的MCCB,则应选用50A的MCCB;③上级MCB与下级MCB的配合符合标准为GB10963对GB10963应满足上 >下,即In上>下;例如:下级l0A的MCB,上级至少要的MCB,则应选用16A的MCCB;在施奈德低压电器应用指南中要求,上下级过载长延时保护脱扣器整定值之比应大于才能保证过载脱扣保护的选择性;过载脱扣特性的上下级断路器的配合如表1所示表1 过载脱扣特性的上下级断路器的配合2瞬动脱扣特性的上下级配合;配合原则是上级断路器的瞬动不动作电流大于下级断路器的瞬动动作电流的峰值;①上级ACB或MCCB与下级MCCB的配合符合标准为对应满足上级特性的下限值8In上大于下级特性的上限峰值21/2×12In下,即In上>下;例如:下级63A的MCCB,上级至少要的MCCB,则应选用160A或以上的MCCB;②上级MCCB与下级C型MCB的配合符合标准为对GB10963应满足上级特性的下限值8In上大于下级特性的上限峰值21/2×10In下,即In上>下;例如:下级40A的C型MCB,上级至少要的MCCB,则应选用80A或以上的MCCB;③上级MCCB与下级D型MCB的配合符合标准为对GB10963应满足上级特性的的下限值8In 上大于下级特性的的上限峰值21/2×14In下,即In上>下;例如:下级40A的D型MCB,上级至少要的MCCB,则应选用100A或以上的MCCB;④上级是C型MCB与下级C型MCB的配合符合标准为GB10963对GB10963应满足上级特性的的下限值5In上大于下级特性的的上限峰值21/2×10In下,即In上>下;例如:下级10A的C型MCB,上级的C型MCB至少要,则应选用32A及以上的C型MCB;⑤上级是C型MCB与下级D型MCB的配合符合标准为GB10963对GB10963应满足上级特性的的下限值5In上大于下级特性的的上限峰值21/2×14In下,即In上>下;例如:下级10A的D型MCB,上级的C型MCB至少要,则应选用40A及以上的C型MCB;在施奈德低压电器应用指南中要求,要满足上下级断路器的全选择性,上下级断路器额定电流之比要大于才可以;瞬动脱扣特性的上下级断路器的配合如表2所示;表2 瞬动脱扣特性的上下级断路器的配合表时间选择性通过上级断路器较下级断路器的延时动作来实现选择性实际上正因为它的“延时”性能,而就使其不动作了;对于A类断路器MCCB,在过载区,可选择到上下级脱扣曲线不重合或不相交;但在瞬动区不能避免交叉或重合;所以,实现时间选择性,上级必须用B类断路器B类断路器——具有短路短延时和短时耐受电流能力的断路器;时间选择性配合如图3所示;图3 上下级断路器的时间选择性配合能量选择性这是基于上下级断路器都具有限流能力并其脱扭陛能能灵敏反映线路中短路能量的一种选择性;当两个断路器检测到大电流时,下级断路器限流非常快,其限制的能量不足以使上级断路器脱扣;上下级断路器的能量曲线如图4所示,当下级的能量曲线位于上级的下方时,就能实现能量选择性;图4 断路器的能量曲线逻辑选择性区域选择性联锁是基于上下级断路器都具备某些智能化功能和通信功能,可以实现逻辑选择性;图5为逻辑选择性的工作示意图;。
学会断路器的选型和整定

学会断路器的选型和整定断路器的选用,应依据实在使用条件选择使用类别,选择额定工作电压、额定电流、脱扣器的整定电流等参数,参照产品样本供给的保护特性曲线选用保护特性,并需对短路特性和灵敏系数进行校验。
1、断路器的分类1、•框架式断路器(ACB)框架断路器也称为万能式断路器,其全部零件都装在一个绝缘的金属框架内,常为开启式,可装设多种附件,更换触头和部件较为便利,多用在电源端总开关。
过电流脱扣器有电磁式,电子式和智能式脱扣器等几种。
断路器具有长延时、短延时、瞬时及接地故障四段保护,每种保护整定值均依据其壳架等级在肯定范围内调整。
框架断路器适用交流50Hz,额定电压380V、660V,额定电流为200A6300A的配电网络中,重要用来调配电能和保护线路及电源设备免受过载、欠电压、短路,单相接地等故障的危害,该断路器具有多种智能保护功能,可做到选择性保护。
在正常的条件下,可作为线路的不频繁转换之用。
1250A以下的断路器在交流50Hz电压380V的网络中可用作保护电动机的过载和短路。
框架式断路器还常常应用于变压器400V侧出线总开关、母线联络开关、大容量馈线开关和大型电动机掌控开关。
2、•塑壳式断路器(MCCB)塑壳式断路器也被称为装置式断路器,其接地线端子外触头、灭弧室、脱扣器和操作机构等都装在一个塑料外壳内。
辅佑襄助触点,欠电压脱扣器以及分励脱扣器等多采纳模块化,结构特别紧凑,一般不考虑维护和修理,适用于作支路的保护开关。
塑壳断路器通常含有热磁跳脱单元,而大型号的塑壳断路器会配备固态跳脱传感器。
塑壳式断路器过电流脱扣器有电磁式和电子式两种,一般电磁式塑壳断路器为非选择性断路器,仅有长延时及瞬时两种保护方式;电子式塑壳断路器有长延时、短延时、瞬时和接地故障四种保护功能。
部分电子式塑壳断路器新推出的产品还带有区域选择性连锁功能。
塑壳式断路器一般用于配电馈线掌控和保护,小型配电变压器的低压侧出线总开关,动力配电终端掌控,也可用于各种生产机械的电源开关。
施耐德NSU系列断路器选型指南极附件展示

可靠运行 连续供电
高标准的环境适应性
优易系列低压断路器所具备的高环境适应能力,可以保障配电系统在剧烈环 境变化或严酷环境条件下依然稳定运行,例如建筑领域常用的箱式变电站, 无空调环境的地下配电室,或空间狭小的安装环境。 p 符合环境测试标准 IEC 68-2 (超出CCC试验标准范围) o 适用于各类极限大气环境条件 p 适用于污染等级3级和4级 IEC60664-1 o 适用于一般或严酷的工业环境使用
优易系列低压断路器,为输配电系统量身定做,全面满足上述 供电系统需求:
p 秉承施耐德电气一贯出色品质,经典的高可靠、免维护、高环境适应性设 计! p 零飞弧、完善锁定、双重绝缘、人性化操作,提供最高等级的安全! p IDMTL保护功能及能量脱扣技术,赋予供电系统完全选择性!
优易系列低压断路器基于供配电客户需求进行全新设计,引领 先进供电系统应用理念:
13
功能和特性
简介
NSU160 F
IEC 60947-2 GB14048.2 50Hz
用途
NSU160 N
Compact NSU 系列塑壳断路器适用于交流 50/60 Hz,额定工作电压 440V,额定电流 16 至 630 A 的配电网络的电能分配和线路保护,保护电源及用电设备免受过载和短路 的危害,提高了供电的可靠NS性U与16连0续H性。
2
3
4
5
优易系列低压断路器
转变·为了更好的改变
随着城市供电系统的发展,从住宅小区配电间、箱式变电站,到输变电站和 城农网改造,现代配电网络正发生着变化:
供电网络规模不断扩大; 配电系统保护日益复杂; 供电可靠性、连续性要求不断提高;
电力管理难度更大; 用户的需求不断从电力供给转向电力服务……
微(小)型断路器附件选用必知的六大注意事项!

微(小)型断路器附件选用必知的六大注意事项!微型断路器有一些电气辅助装置和保护附件能与微型断路器本体拼装组合在一起,扩展使用范围,其中最主要的是剩余电流动作保护器、分励脱扣器、欠压脱扣器(简称UR)。
剩余电流动作保护器与微型断路器组合在一起就能成为带过电流保护的剩余电流动作断路器,安装在配电箱内能防止线路发生单相接地故障时危及人身安全和有效抑制电气火灾。
关于剩余电流动作保护器的工作原理,本文不作赘述,在此特别提出六点注意事项。
1.该剩余电流动作断路器使用于何种低压配电接地型式中不能有半点含糊,因为用于TT、TN、IT的系统中的接线要求都有不同,详见《电世界》1996年“剩余电流保护器讲座”等有关文章。
但不管如何干变万化,凡是带电载流导体(个性线也是载流导体)必须全部接入剩余电流动作保护器,而保护线PE则绝对不能接入剩余电流动作保护器,PE线应与设备的金属外壳连接。
笔者认为:为避免许多不必要的误脱扣,剩余电流动作断路器的极数宜与该接入回路的载流导体数相等。
2.剩余电流动作保护器的额定脱扣电流入数值应根据JGJ/T16—92《民用建筑电气设计规范》第14.3.11条进行选择。
从安全的角度考虑,剩余电流动作保护器的入选择得越小越好,但实际上,任何供电回路的用电设备都有正常的泄漏电流,如果剩余电流动作保护器的比小于正常的泄漏电流或者该回路的正常泄漏电流大于50%In,则供电回路无法正常运行,故从供电的可靠性来考虑,In选择得不能太小,它主要受到正常泄漏电流的制约。
3.剩余电流动作保护器的上下级配合问题。
一般来说,剩余电流动作保护器的额定剩余不动作电流In0(根据IEC有关的标准)等于In的50%。
如果干线和支线上的剩余电流动作保护器动作电流值很接近,就有可能使几个支线的不动作电流In0之和大于干线上的剩余电流动作保护器的In,使干线上的剩余电流动作保护器误动,两者之间就失去了选择性。
通常,上下两级剩余电流动作保护器额定动作电流之比应大于2.5,当然,剩余电流动作保护器的选择性也可根据动作时间的差异来达到。
断路器说明书

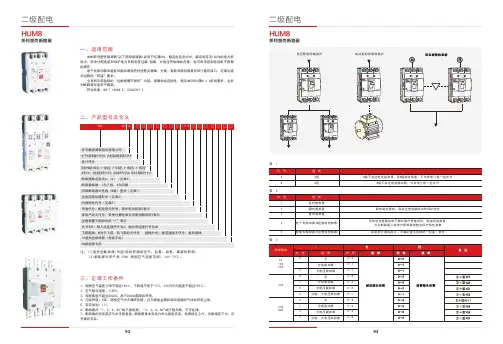

9493表 1表 2表 3二、产品型号及含义系列塑壳断路器1、周围空气温度上限不超过+40℃,下限值不低于-5℃,24h内平均温度不超过+35℃。
2、空气相对湿度:≤95%。
3、海拔高度不超过2000m,高于2000m需降容使用。
4、污染等级:3 级。
周围空气中无爆炸危险、且无腐蚀金属和破坏绝缘的气体和导电尘埃。
5、安装类别:III。
6、断路器的“1,3,5,N1” 端子接电源,“2,4,6,N2” 端子接负载,不可反接。
7、断路器的安装面应与水平面垂直。
断路器基本安装方式为垂直安装,电源端在上方,负载端在下方,亦可横向安装。
H UM8系列塑壳断路器(以下简称断路器)适用于交流 50Hz,额定电压至690V,额定电流至1250A的电力系统中,用来分配电能和保护电力系统免受过载 、短路、欠电压等故障的危害,也可用来控制电动机不频繁的操作。
电子式脱扣器和智能式脱扣器保护特性整定精确、方便。
智能式脱扣器具有串行通讯接口,可满足通讯组网的“四遥”要求。
全系列可带独特的“过载报警不脱扣”功能,保障供电连续性,满足GB 50054第6.3.6条的要求。
全系列断路器可适用于隔离。
符 合标准:GB/T 14048.2、IEC 60947-2注:(1)湿热型断路器(TH型)能耐受潮湿空气、盐雾、油雾、霉菌的影响。
(2)新能源专用产品(EN)周围空气湿度范围:-40~70℃。
系列塑壳断路器一、适用范围三、正常工作条件系列塑壳断路器系列塑壳断路器9695续表 4四、主要技术性能指标8、断路器在不同环境下的降容系数,见下表a 表 (a)()注:以各种环境温度条件下,实测断路器进出线端温度达到110℃为基准。
海拔超过适用工作环境的2000m,断路器的电气性能可参照下表修正,海报降容系数表,见下表(b)表 (b)表 4*飞弧距离为零的需在订货时注明。
10,16,20,25,32,40,50,6316,25,32,40,50,63,80,100100,125,150,160,175,200,225,2504333433310/5-85/85125/12510/5-125/125200/20010/5-85/85125/12510/5-125/125200/2008*飞弧距离为零的需在订货时注明。
万能断路器的常用附件

【常用附件分励脱扣器,合闸线圈,欠压脱扣器】
这些部件,架设在断路器储能机构的上方,透过一些非常机巧的杠杆机构,四两拨千斤的完成任务。
分励是远程断开。
欠压是电压不爽时断开
有时候为了遏制欠压的暴脾气,会连接一个延时控制器,劝欠压观察,1、2、3、或5秒之后,判定欠压故障不是那种日常波动,再由欠压咆哮爆发。
合闸线圈,也叫合闸电磁铁。
在监控室用电机对机构储能之后,再派个人去现场摁下按钮,有失体面,所以在机构上方装设一个电磁铁,全面实现自动化。
这就是合闸线圈。
电操(就是前面说的那个把主拉簧拉开的电机)以及分励、合闸线圈,合称为电合分。
订货时常说的电合分电压AC220V,说的就是这三个。
把这些个东西分开,让客户采购ACB时候,还要去单独购买分励脱扣器,合闸线圈,电操,是一种傲慢的行为。
70%~80%的ACB应用场所,有这些附件就够了。
其他附件,后面会一个个来说。
这里咱们先就大体系说着。
艾驰商城是国内最专业的MRO工业品网购平台,正品现货、优势价格、迅捷配送,是一站式采购的工业品商城!具有 10年工业用品电子商务领域研究,以强大的信息通道建设的优势,以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力,为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解相关断路器产品的选型,报价,采购,参数,图片,批发等信息,请关注艾驰商城。
CDW1 万能式断路器 附件配置表说明书

附件名称表脱扣器附件ECWL: L 型脱扣器ECWLA: L 型增加MCR 和越限跳闸功能ECWLB: L 型增加DO 信号报警功能ECWMA: M 型增加MCR 和越限跳闸功能ECWMB: M 型增加DO 信号报警功能ECWMU: M 型增加电压表ECWH: H 型脱扣器ECWHP: H 型增加功率表,电压高级保护功能ECWHH: H 型增加谐波表ECWHCOM: H 型增加通讯功能CDW1AD1: CDW1 630-6300 直流电源模块CDW1AD4: CDW1 630-6300 电源模块CDW1ECW201: CDW1 630-6300 201 继电器模块(通讯)CDW1ZCT1: CDW1 630-6300 漏电互感器CDW1NCT: CDW1 630-6300 N 相外接互感器CDW1ZT100: CDW1 630-6300 接地互感器远程监控MX: 分励线圈MN: 欠压线圈MNR: 延时欠压线圈XF: 合闸线圈MCH: 电操机构OF: 辅助触头AC: 二次回路接线端子安装/连接EIP: 相间隔板CDP: 门框锁机构LK1: 1锁1钥匙(一台)LK21: 2锁1钥匙(二台)LK32: 3锁2钥匙(三台)ILL2: 缆绳联锁(二台)IL2: 杠杆联锁(二台)DLK: 门联锁(抽屉式产品)32: 3200AAC220: 220V AC DC220: 220V DC DC110: 110V DC附件配置选型指南本体部分默认标准配置附件:分励线圈、欠压线圈、合闸线圈、电操机构、门框、相间隔板、4开4闭辅助触头(47端口二次回路接线端子)、M 型脱扣器注:可选配6开6闭辅助触头(51端口二次回路接线端子)32: 3200A08: 800A 10: 1000A 12: 1250A 16: 1600A 20: 2000A 25: 2500A 32: 3200A4: 4PFH: 固定水平3: AC380V 4: DC220V2U: AC220V(不带欠压脱扣器)3U: AC380V(不带欠压脱扣器)4U: DC220V(不带欠压脱扣器)A 一级CDW1-2000 CDW1-3200技术参数A一级说明1- 复位按钮2- 额定电流标识3- 运行指示灯4- 40%~100%Ir1电流光柱指示灯5- 过载指示灯6- 接地保护电流设定编码开关7- 过载长延时电流设定编码开关8- 短路短延时保护电流设定编码开关9- 短路瞬时保护电流设定编码开关10- 接地故障指示灯11- 过载长延时保护故障指示灯12- 短路短延时保护故障指示灯13- 短路瞬时保护故障指示灯14- 接地保护时间设定拔动开关15- 过载长延时保护时间设定拔动开关16- 短路短延时保护时间设定拔动开关17- 复位键18- 试验脱扣键19-故障检查键智能型控制器外形及操作■ L 型(经济型,光柱显示)智能型控制器结构特征电子脱扣器A 一级■M型(普通型,LED数码显示)说明1- 故障脱扣复位按扭断路器脱扣后,需将此按扭按下,方可再次闭合断路器2- 电压表显示显示各相线电压,正常显示最大值3- 发光二极管指示指示各整定、试验及故障和类别4- 电流表显示显示各相运行电流及接地漏电电流,正常显示大相电流,同时还可以显示整定、试验及故障的电流或时间值5- 按键可整定、试验、检查各种状态类别6-“清灯”或“复位”键按此键后,控制器复位进入正常运行状态。
断路器选用规范

摘抄整理断路器的选用断路器是配电系统中主要的保护电器之一,也是功能最完善的保护电器,其主要作用是作为短路、过载、接地故障、失压以及欠电压保护。
根据不同需要,断路器可配备不同的继电器或脱扣器。
脱扣器是断路器总体的一个组成部分,而继电器,则通过与断路器操作机构相连的欠电压脱扣器、分励脱器来控制断路器。
低压断路器一般由脱扣器来完成其保护功能。
标明低压断路器电流特性的参数很多,容易混淆不清。
在设计文件中,常常在标明断路器的电流值时,不说明电流值的意义,给定货造成混乱。
要完整准确的选择断路器,清楚地标定断路器的各个电流参数是必要的。
1断路器额定绝缘电压断路器额定绝缘电压是指在规定条件下用来度量电器及其部件的不同点位部分的绝缘强度,电气间隙和爬电距离的标准电压值,断路器的额定绝缘电压应高于或等于电源系统的额定电压,在选择断路器的额定绝缘电压时要和公司3C 产品要求的额定绝缘电压一致,做到产品的一致性。
2断路器的额定电流参数国标《低压开关设备和控制设备低压断路器》GBl4048.2—94(等效采用IE C947—2)对断路器的额定电流使用两个概念,断路器的额定电流1n和断路器壳架等级额定电流1nm,并给出如下定义:——断路器的额定电流1n,是指脱扣器能长期通过的电流,也就是脱扣器额定电流。
对带可调式脱扣器的断路器则为脱扣器可长期通过的最大电流。
——断路器壳架等级额定电流lnm,用基本几何尺寸相同和结构相似的框架或塑料外壳中所装的最大脱扣器额定电流表示。
国标GBl4048.2—94中对断路器额定电流的定义与我们通常所说的概念有些不同。
当我们提及“断路器额定电流”这一概念时,通常是指“断路器壳架等级额定电流”而不是“脱扣器额定电流”。
例如当我们选择一只CM1—100/330 0—80A型断路器时,通常我们简单地说其额定电流为100A,脱扣器的额定电流为80A。
多数低压断路器供应商所提供的产品资料中,也一般不提“断路器壳架等级额定电流”这一复杂的说法,而只给出“断路器额定电流”这一参数,其实就是“断路器额定电流”作为“断路器壳架等级额定电流”的一种简称,似乎较为合适。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
断路器的附件功能及选用
断路器的附件作为断路器功能的派生和补充,为断路器增加了控制手段和扩大了保护功能,使断路器的使用范围更广,保护功能更齐全,操作和安装方式更多。
因此,目前断路器的附件已经成为断路器不可分割的一个重要部分。
一、断路器附件的种类
分为机内附件和机外附件两类。
机内附件是安装在断路器内部的附属装置,包括分励脱扣器、欠电压脱扣器、辅助开关和报警开关等四种。
通常机内附件须开盖安装,但目前已有新型断路器其附件采用模块化结构,其安装和更换不需开盖,从而确保了断路器的可靠性,也给用户带来了方便;机外附件则是安装在断路器外部的附属装置,包括辅助手柄、外部操作手柄、电操机构、手柄闭锁装置、机械联锁装置、电气联锁装置、板后接线装置、插入式安装台和辅助接点装置等。
二、表示断路器状态的附件
辅助开关和报警开关都是用于显示断路器当前状态的机内附件。
辅助开关和报警开关的区别在于:辅助开关是在断路器分、合闸时改变状态,能显示出断路器的接通状态和断开状态,但无法区别断路器是否是故障脱扣,因此辅助开关主要用于断路器的分合状态的显示,通过断路器的分合对其他相关电器实施控制或联锁,例如向信号灯、继电器和逻辑电路等输出信号。
而报警开关则是在断路器因故障而断开时改变状态,能显示断路器的故障脱扣状态,报警开关主要用于断路器因故障而断开时的状态显示,在断路器负载发生故障时及时向其他相关电器实施控制或联锁,例如向断路器外的报警装置、信号灯、继电器和逻辑电路等输出信号。
总之无论是辅助开关,还是报警开关,只能检测断路器主触头的状态,而不能改变其状态。
三、实现断路器欠电压保护功能的附件
欠电压脱扣器是一种保护性附件,当电源电压下降到欠电压脱扣器额定电压的35%~70%时,欠电压脱扣器能使断路器脱扣;当电源电压低于欠电压脱扣器额定电压的35%时,欠电压脱扣器能保证断路器不合闸;当电源电压高于欠电压脱扣器额定电压的85%时,欠电压脱扣器能保证断路器正常工作。
因此,当受保护电路中电源电压发生一定的电压降时,能自动断开断路器切断电源,使该断路器以下的负载电器或电气设备免受欠电压的损坏。
例如,电动机负载、控制线路等。
欠电压脱扣器有多种额定工作电压和不同电源频率,可供不同场合、不同电源时选用。
用户必须在订购时加以说明。
四、实现断路器操作功能的附件
实现断路器操作功能的附件包括:分励脱扣器、电操机构、辅助手柄和外部操作手柄等。
(1)分励脱扣器是一种实现断路器的远距离分闸的附件,当分励脱扣器的外施电压为分励脱扣器额定控制电压的70%~110%时,就能可靠地分断断路器。
通常分励脱扣器用于应急
状态下对断路器进行远距离分闸操作和作为漏电继电器等保护电器的执行元件。
目前较多使用在配电柜开门断电保护电路中。
分励脱扣器也有多种额定控制电压和不同电源频率,可供不同场合、不同电源时选用。
(2)电操机构也是一种远距离操作断路器的机外附件,既可用来实现断路器的远距离分闸操作,也能实现断路器的合闸操作。
当断路器因故障而自由脱扣时,应先进行一次分闸操作使断路器再扣,然后便可进行合闸操作。
如采用断路器的报警开关或辅助开关的动合触点,在断路器自由脱扣时(人为或过载等引起),由报警开关或辅助开关立即将电操机构的分闸操作电路自动接通,电操机构就会立即进行分闸操作,使断路器实现再扣,以确保远距离对断路器进行“合”、“分”闸操作。
电操机构有电动操作机构和电磁操作机构两种:电动操作机构由电动机驱动,一般适用于400A及以上大容量断路器的操作;电磁操作机构由电磁铁驱动,适用于100A、225A等小容量断路器。
(3)辅助手柄是一种外部加长手柄,直接装于断路器的手柄上,一般用于600A及以上的大容量断路器上,进行手动分合闸操作。
(4)外部操作手柄是一种具有将断路器的上下扳动操作转换成旋转操作功能的机外附件,有逆时针或顺时针方向合闸等多种形式,使断路器更适合用户的各种操作需要。
外部操作手柄有旋钮型外操手柄和枪型外操手柄等多种形式。
旋钮型外操手柄直接安装在断路器上,其手柄露在配电柜面板或抽屉外;枪型外操手柄的操作机构安装在断路器上,断路器安装在配电柜底板上,而外操手柄的面板安装在配电柜门上。
枪型外操手柄的手柄轴长度可调,生产厂备有多种长度尺寸可供选择。
断路器无论是垂直安装、还是左、右侧横向安装,外部操作手柄均能按同一方向指示断路的分合状态。
五、实现断路器锁定功能和联锁功能的附件
实现断路器的锁定功能和联锁功能的附件包括:手柄闭锁装置、机械联锁装置和电气联锁装置等。
(1)手柄闭锁装置是一种能使断路器操作手柄可靠地处于打开或闭合位置(即分闸或合闸锁定 ),而在机械上并不影响断路器自由脱扣的保护装置。
当断路器负载侧电路需要维修或不允许通电时,可用手柄闭锁装置将断路器锁定在分闸状态,以防被人误将断路器合闸,从而保证维修人员安全或用电设备的可靠使用。
同理,当断路器合闸通电时,利用合闸锁定也可防止非操作人员误将断路器断开,而引起停电事故。
(2)机械联锁装置也是一种保护装置,主要用于双电源供电电路中两台断路器不可同时通电的场合。
当A断路器和B断路器实现机械联锁后,若在A断路器合闸状态下需要B断路器送电,这时必须先将A断路器分闸,然后才能使B断路器合闸送电。
从而避免了双电源电路因误操作而发生错相短路故障。
(3)电气联锁装置(也称自动电源切换装置)为自动实现切换的双电源保护装置,通常若A 断路器为常用电源断路器,则B断路器为备用电源断路器。
当A断路器由于故障分闸时,B断路器就自动合闸,而无须人工操作,以确保负载正常供电。
在一些不允许电源断电的重要场所都应选用电气联锁装置。
六、实现断路器多种安装接线方式的附件
断路器的安装接线方式除最常见的板前接线方式外,还有板后接线方式和插入式接线方式。
(1)板后接线方式采用板后接线装置。
板后接线装置最大特点是可以在更换或维修断路器及附图电路时,不必重新接线,只须将前级电源断开。
由于该装置结构特殊,产品出厂时已按设计要求配置了专用的安装板和安装螺钉及接线螺钉,需要特别注意的是由于大容量断路器接触的可靠性将直接影响断路器的正常使用,因此安装时必须引起重视,严格按制造厂要求进行安装。
(2)插入式接线方式采用插入式安装台。
插入式安装台主要特点是维修和更换断路器时不必断开前级电源、不必重新接线,从而可以节省维修和更换时间。
插入式断路器在安装时应检查断路器的插头是否压紧,并应将断路器完全紧固,以减小接触电阻,提高可靠性。
七、其他
辅助接点装置是专门为带有机内附件的插入式接线方式配套的附属装置。
辅助接点的静侧接点安装在插入式安装台上,并与配电系统连接;其动侧接点安装在断路器底侧,接点与断路器的机内附件相连,接线排列按一定规律。
因此,在安装或更换断路器时,只需将断路器插入插入式安装台,辅助接点的动、静侧接点自动接通,这样就已完成了机内附件的接线工作,使用相当方便。
