沪科版九年级物理 第十七章 从指南针到磁浮列车 单元测试题(含答案)
第十七章从指南针到磁浮列车单元测试题
考试时间：90分钟；满分：100分
题号一二三四五总分
得分
第I卷（选择题）
一、单选题（本大题共10小题，共30.0分）
1.一根条形磁棒，摔成两节后，其中任何一节磁体磁极的个数是()
A. 只有半根有磁性
B. 只有一个
C. 仍是两个
D. 变成四个
2.下列说法正确的是()
A. 磁体的磁性越强，能吸引的物质种类就越多
B. 指南针能够指南北，是由于受到地磁场的作用
C. 磁体之间的作用是通过磁场发生的，但磁场并不存在
D. 能够自由转动的小磁针静止时，其N极指向地理南极附近
3.某同学研究电流产生的磁场，闭合开关前，小磁针的指向如图甲所示；闭合开
关，小磁针的偏转情况如图乙中箭头所示；只改变电流方向，再次进行实验，小磁针的偏转情况如图丙中箭头所示。
下列结论中合理的是()
A. 由甲、乙两图可得电流可以产生磁场
B. 由甲、乙两图可得电流产生的磁场方向与电流方向有关
C. 由甲、乙两图可得电流产生的磁场强弱与电流大小有关
D. 由甲、丙两图可得电流产生的磁场方向与电流方向有关
4.图中利用右手螺旋定则判断通电螺线管极性正确的是()
A. B.
C. D.
5.中国宋代科学家沈括在《梦溪笔谈》中最早记载了地磁偏角：“以磁石磨针锋，
则能指南，然常微偏东，不全南也。
”进一步研究表明，地球周围地磁场的磁感线分布示意如图所示。
关于地磁场，下列说法正确的是()
A. 地理南、北极与地磁场的南、北极完全重合
B. 只有地球外部存在磁场，内部不存在磁场
C. 地磁场的N极在地球的南极附近
D. 北京地区的地磁场方向由北向南
6.如图是一种温度自动报警器的工作原理图，其中热敏电
阻的阻值随温度的升高而降低，则以下说法正确的是
()
A. 电磁继电器中的电磁铁的工作原理是电磁感应
B. 电磁继电器实质是一种电路开关，可以用一个电路
控制另一个电路
C. 温度较高时，指示灯亮起，该装置报警
D. 温度较低时，电铃响起，该装置报警
7.如图所示的各图中，描述磁场正确的是()
A. B.
C. D.
8.如图中，⊗表示导线中的电流方向垂直于纸面向里，⊙表示导线中的电流方向垂
直于纸面向外，F是磁场对通电导线的作用力。
下列哪个选项中，磁场对通电导线的作用力与图中F的方向相同()
A. B.
C. D.
9.如图为直流电动机的工作原理图，分析正确的是()
A. 改变磁场方向可以改变线圈转动的方向
B. 电动机通电后不转，一定是电路断路
C. 电动机工作过程中，消耗的电能全部转化为机械能
D. 线圈连续转动是靠电磁继电器来实现的
10.如图，有一环形电流，相当于一匝线圈，当电流从B端流
入A端流出时，则小磁针会()
A. 水平转动至N极指向纸内
B. 水平转动至S极指向纸内
C. 顺时针转动90°至竖直位置
D. 逆时针转动90°至竖直位置
第II卷（非选择题）
二、填空题（本大题共7小题，共18.0分）
11.如图所示的实验叫做______实验。
比较图中甲、乙
两图，说明______的周围存在磁场；比较图中乙、
丙两图，可以得出磁场的方向与______有关。
12.磁极间的相互作用是通过______而发生的，同名磁
极相互排斥，异名磁极相互______；在磁场中某一
点，小磁针______极所指的方向就是该点的磁场方向。
13.我们实验室使用的电压表和电流表都属于“磁电式电表”，这类电表中有电流通
过时，它的指针就会发生偏转，据此你可以推测，电表内除了导线和指针外，一定还有______，你推测依据的物理原理是______(选填“电流的磁效应”、“磁场对电流的作用”或“电磁感应”)，当电表正负接线柱接反时指针会反向偏转说明了______。
14.如图所示，根据通电螺线管的磁感线方向，可判断通电螺线管左端为_____极，小
磁针静止时的b端为_____极。
15.如图所示是直流电动机的模式图，直流电动机是根据______的
原理制成的，它利用______与电刷的接触方式，解决了线圈连
续转动和导线缠绕问题。
16.如图所示，根据通电螺线管右端小磁针静止时的指向，可判断
通电螺线管的左端为______极(选填“N”或“S”)；接线柱a
连接的是电源的______(选填“正”或“负”)极。
17.如图所示，根据电源正负极可以判断：静止的小磁针
______端为N极，通电螺线管的______端为N极(均选
填”左“或“右”).通电螺线管周围的磁场分布情况与
______相似。
三、实验探究题（本大题共3小题，共18.0分）
18.电池使用说明中有一条提示：“请一次性更换所有电池，
以免新旧电池混用”小梦用同一型号的新旧电池、电磁
铁、大头针、开关、导线设计了如图所示的电路，并进行
实验探究这条提示的依据，实验记录如表所示。
电源吸引大头针数量/个
一个新电池10
两个新电池串联18
一新一旧电池串联7
(1)实验中通过观察______判断电池提供的电压是否相等。
(2)分析现象可知，串联的一新一旧电池提供的电压______(填“大于”、“等于
或“小于”)一节新电池提供的电压，原因是：根据串联电路中电源两端电压等于各部分电路两端的电压之和，用一新一旧电池供电的电路中，废旧电池相当于在以一节新电池为电源的电路中串联了一个______，所以新旧电池混用，废旧电池会消耗新电池的部分能量。
(3)要使结论具有普遍性，箭要换用______型号的新旧电池进行多次实验。
19.利用图所示的装置进行电与磁的相关实验。
(1)若利用该装置探究“通电导体在磁场中受力”，应将开关的接线柱1与
______(选填“2“或“3”)接通。
为使观察到的现象更明显，导体ab应选择
______(选填“空心铜管”或“实心铜棒”)；
(2)将开关反方向闭合，利用该装置探究“产生感应电流的条件”：
①让悬挂的导体ab在图所示位置沿竖直方向上下运动，灵敏电流计指针______(
选填“会”或“不会”)发生偏转；
②保持磁体不动，若导体ab水平向右运动，灵敏电流计指针向左偏转；若要使灵
敏电流计的指针向右偏转，可以______(填字母)；
A.将磁体的磁极对调，导体ab向左运动；
B.保持磁体不动，导体ab向左运动；
③为使灵敏电流计的指针偏转角度更大，可以______(写出一种方法即可)。
20.小刚利用电池组、小磁针和若干导线等器材做了如图所示的实验
(1)由图甲与图乙可知______。
(2)由图乙与图丙可知______。
(3)如果移走图乙中的小磁针，通电导线周围______(选填“存在”或“不存在”)
磁场。
(4)如图丁所示，将小磁针放在导线上方，闭合开关小磁针______(选填“会”或
“不会”)发生偏转。
四、作图题（本大题共3小题，共18.0分）
21.请在括号内填出永磁体的“N”极或“S”极，并标出AB间磁感线的方向。
22.根据图中小磁针的指向，画出螺线管导线的绕法。
23.根据通电螺线管的N极，请在图中标出电流方向和磁感线的方向。
五、简答题（本大题共2小题，共16.0分）
24.如图所示，某物理兴趣小组的同学，用较长的软电线两端
与灵敏电流计两接线柱连接起来，两同学拿着电线的两
处，分别站在地面上的东西方向，象跳绳一样在空中不停
地摇动电线，可看到灵敏电流计的指针发生偏转。
请你利
用学过的物理知识解释这个现象。
25.如图是小华设计的一种节能电梯的工作原理图，R
是一个压敏电阻，当电梯上无人时，压敏电阻受到
的压力变小，阻值变大，电动机的转速变小，电梯
变慢，从而达到节能目的。
请简述其工作过程。
参考答案
11、奥斯特通电导体导体中的电流方向
12、磁场吸引N
13、磁体磁场对电流的作用导体受力的方向与电流的方向有关
14、S；N
15、通电线圈在磁场中受力转动换向器
16、N负
17、左右条形磁铁
三、实验探究题
18、电磁铁吸引大头针的个数小于电阻不同
19、3 空心铜管不会B增大导体运动速度（或更换磁性更强的磁体)
20、通电导体周围存在磁场电流产生的磁场的方向与电流方向有关存在会
四、作图题
21、
22、
23、
五、简答题
24、解：地球是个巨大的磁体，其磁感线沿南北方向，故人东西方向站立摇动电线时，电线会切割磁感线，从而会产生感应电流。
25、答：当电梯上无人时，压敏电阻受到的压力变小，阻值变大、电路中的电流减小、电磁铁磁性减弱、衔铁在弹簧的作用下被拉起，触点1与3接触、电动机与R1串联，电动机电压减小，转速变小，总功率变小，所以电梯变慢。

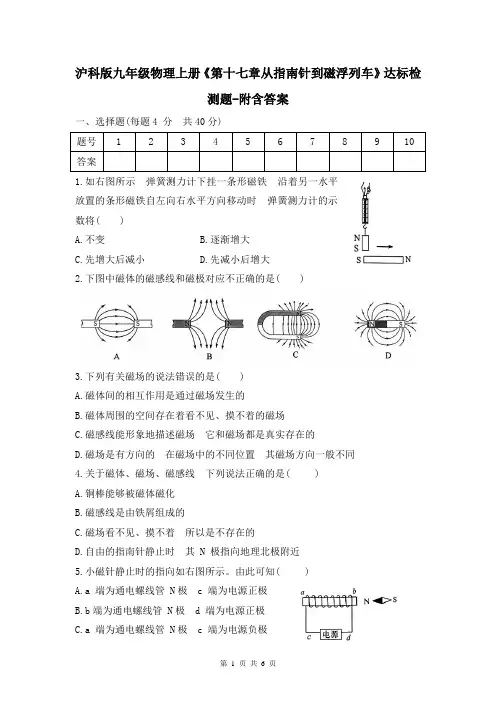

沪科版九年级物理上册《第十七章从指南针到磁浮列车》达标检测题-附含答案
沪科版九年级物理上册《第十七章从指南针到磁浮列车》达标检测题-附含答案一、选择题(每题4 分共40分)题号 1 2 3 4 5 6 7 8 9 10 答案1.如右图所示弹簧测力计下挂一条形磁铁沿着另一水平放置的条形磁铁自左向右水平方向移动时弹簧测力计的示数将( )A.不变B.逐渐增大C.先增大后减小D.先减小后增大2.下图中磁体的磁感线和磁极对应不正确的是( )3.下列有关磁场的说法错误的是( )A.磁体间的相互作用是通过磁场发生的B.磁体周围的空间存在着看不见、摸不着的磁场C.磁感线能形象地描述磁场它和磁场都是真实存在的D.磁场是有方向的在磁场中的不同位置其磁场方向一般不同4.关于磁体、磁场、磁感线下列说法正确的是( )A.铜棒能够被磁体磁化B.磁感线是由铁屑组成的C.磁场看不见、摸不着所以是不存在的D.自由的指南针静止时其 N 极指向地理北极附近5.小磁针静止时的指向如右图所示。
由此可知( )A.a 端为通电螺线管 N极 c 端为电源正极B.b端为通电螺线管 N极 d 端为电源正极C.a 端为通电螺线管 N极 c 端为电源负极D.b 端为通电螺线管 N极 d 端为电源负极6.下列电器中利用磁场对电流的作用原理工作的是( )A.电磁炉B.电风扇C.电饭煲D.电铃7.下列措施中不能增大直流电动机线圈转速的是( )A.增大线圈的匝数B.换用电压更高的电源C.将 N、S 极对调D.换用磁性更强的磁体8.如右图所示闭合开关 S 并将滑动变阻器的滑片 P向左移动时图中的通电螺线管 ( )A.a端是N极磁性增强B.a端是S极磁性增强C.b端是N极磁性减弱D.b端是S极磁性减弱9.电磁炮是利用电磁技术制成的一种先进武器具有速度大、命中率高等特点其原理是利用磁场对通电导体有力的作用。
下图中与此工作原理相同的是( )10.如图所示的是实验室电流表的内部结构图。
当处在磁场中的线圈有电流通过时线圈会带动指针一起偏转。
物理沪科版九年级全册第十七章 从指南针到磁浮列车 单元测试
优质资料---欢迎下载第十七章从指南针到磁浮列车单元测试（60分）一、选择（共20分）1．放在磁场中的通电导体[ ]A．一定受到磁场的作用力B．可能受到磁场的作用力C．若受到磁场的作用力，通电导体与磁感线方向相同D．若受到磁场的作用力，通电导体与磁感线方向垂直2．一台直流电动机模型通电后不转动，但用手轻轻拨动一下，就转起来了，出现这种情况的主要原因是[ ]A．换向器与电刷没有接触好B．启动时线圈刚好在平衡位置C．轴与轴架之间的摩擦太大D．以上说法都有可能3．在安装直流电动机模型的实验中，要减小电动机的转速，正确的措施是[ ] A．调换磁铁的两极B．改变线圈中的电流方向C．减小线圈中的电流D．以上三种措施都可以4.下列哪些设备是根据磁场对通电导线的作用原理制成的[ ]A、电磁继电器B、电风扇中的电动机C、电铃D、电磁铁5．(2005年长沙) 电动机是一种高效率，低污染的动力设备，广泛地应用在日常生活和生产实践中。
下列家用电器中应用了电动机的是[ ]A．洗衣机B．电饭锅C．电热水壶D．电热毯电流能够产生磁场的现象又叫电流的磁效应。
下列哪一组电器都不是．．利用了电流的磁效应工作………………………（）A.电熨斗、蓄电池、电动机；B.电饭锅、电烙铁、电磁铁；C.电炉、保险丝、白炽灯；D.电熨斗、电风扇、白炽灯。
6．(2005年济南)用如图所示的实验装置可以研究[ ]A．电流的磁效应B．电磁感应现象C．电磁铁的磁性D．磁场对电流的作用7.利用磁场对电流的作用来工作的电器是……………………………………（）A.发电机；B.电动机；C.电磁铁；D.白炽灯。
8.磁体在其周围可以产生磁场，通电通体在其周围可以产生磁场，通电螺线管在其周围可以产生磁场。
以下哪一组物体都可以在其周围产生磁场…………………（）A.导体、电池；B.因摩擦而带电的笔杆、发光的灯泡；C.地球、发光的灯泡；D.条形磁体、电池。
9.小红用模型电动机做了一个小电风扇，通电后她发现风扇向后吹风，下面哪个方法可以使风扇向前吹风………………（）A.增大通过线圈的电流；B.换用电压更高的直流电源；C. 增强磁场；D. 将电源两极对调一下。

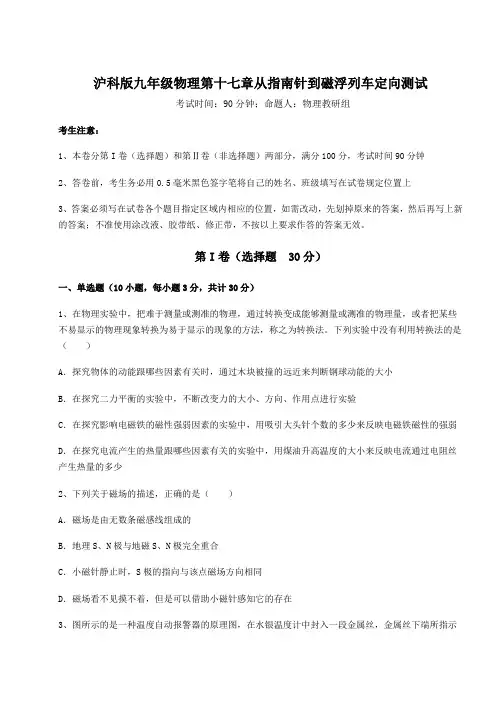

2022年沪科版九年级物理第十七章从指南针到磁浮列车定向测试试题(含答案解析)
沪科版九年级物理第十七章从指南针到磁浮列车定向测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、在物理实验中，把难于测量或测准的物理，通过转换变成能够测量或测准的物理量，或者把某些不易显示的物理现象转换为易于显示的现象的方法，称之为转换法。
下列实验中没有利用转换法的是（）A．探究物体的动能跟哪些因素有关时，通过木块被撞的远近来判断钢球动能的大小B．在探究二力平衡的实验中，不断改变力的大小、方向、作用点进行实验C．在探究影响电磁铁的磁性强弱因素的实验中，用吸引大头针个数的多少来反映电磁铁磁性的强弱D．在探究电流产生的热量跟哪些因素有关的实验中，用煤油升高温度的大小来反映电流通过电阻丝产生热量的多少2、下列关于磁场的描述，正确的是（）A．磁场是由无数条磁感线组成的B．地理S、N极与地磁S、N极完全重合C．小磁针静止时，S极的指向与该点磁场方向相同D．磁场看不见摸不着，但是可以借助小磁针感知它的存在3、图所示的是一种温度自动报警器的原理图，在水银温度计中封入一段金属丝，金属丝下端所指示的温度为90℃，当温度达到90℃时，自动报警器报警。
下列说法中正确的是（）A．灯亮时表示报警器报警B．温度达到85℃时，报警器中的灯亮同时铃响C．报警器中水银温度计和电磁铁并联在电路中D．报警器是利用电磁铁通电时有磁性、断电时磁性消失的特点工作的4、据物理学史记载，最先发现通电导线周围存在磁场的科学家是（）A．安培B．欧姆C．伏特D．奥斯特5、下列用电器中，主要利用电流热效应工作的是（）A．电风扇B．电冰箱C．电热毯D．电视机6、“奋斗百年路，启航新征程”，全国上下举行了庆祝建党100周年的系列活动，我市举办的庆祝晚会精彩纷呈。
难点详解沪科版九年级物理第十七章从指南针到磁浮列车章节测评练习题(含详解)
沪科版九年级物理第十七章从指南针到磁浮列车章节测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、用钢条的一端去接近小磁针，如果小磁针被吸引过来，则（）A．钢条肯定有磁性B．钢条肯定没有磁性C．钢条可能有磁性D．以上说法都不对2、如图是直流电铃的原理图。
关于电铃工作时的说法不正确的是（）A．电流通过电磁铁时，电磁铁有磁性且A端为N极B．电磁铁吸引衔铁，使电路断开C．小锤击打铃碗发出声音，是由于铃碗发生了振动D．小锤击打铃碗时，电磁铁仍具有磁性3、如图所示，原来开关断开时，铁块、弹簧在图中位置保持静止状态。
当闭合开关，并将滑动变阻器的滑片向右移动，下列说法正确的是（）A．电流表示数变大，弹簧长度变短B．电流表示数变小，小磁针的N极顺时针转动C．电磁铁磁性增强，弹簧长度变长D．电磁铁磁性减弱，小磁针的N极逆时针转动4、如图所示，当闭合开关S，且将滑动变阻器的滑片P向左滑动时，图中的电磁铁（）A．a端是N极，磁性增强B．a端是S极，磁性减弱C．b端是N极，磁性增强D．b端是S极，磁性减弱5、初春，用塑料梳子梳干燥的长头发时，头发容易被梳子“粘”起。
下列现象中的“粘”，原因与其相同的是（）A．课堂上，老师把磁性黑板擦“粘”在黑板上B．两个底面平整的铅块，挤压后能“粘”在一起C．干燥的天气里，化纤布料的衣服容易“粘”灰D．用硬卡片盖住装满水的玻璃杯，倒置后卡片“粘”在杯口6、有两根大头针被磁铁吸引，悬在磁铁下方，如图所示的四幅图中能正确反映实际情况的是（）A．B．C．D．7、如图所示是燃油汽车启动装置的电路简图。

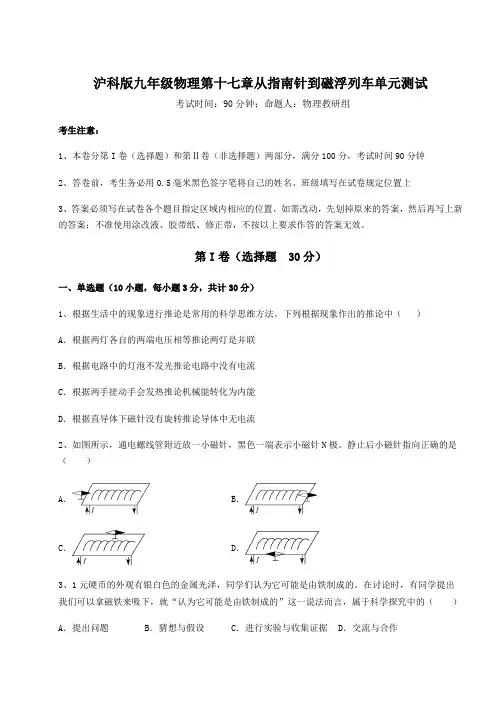

精品试卷沪科版九年级物理第十七章从指南针到磁浮列车单元测试练习题(精选含解析)
