protel中常用元件电器符号
protel99元件符号和封装
SOURCE CURRENT 电流源 THERMISTOR 电热调节器 ZENER ? 齐纳二极管
SOURCE VOLTAGE 电压源 TRANS1 变压器 SW-DPDY ? 双刀双掷开关
BVC 同轴电缆接插件 DPY_7-SEG 7段LED NOT 非门
BRIDEG 1 整流桥(二极管) DPY_7-SEG_DP 7段LED(带小数点) NPN NPN三极管
4.三极管 NPN PNP 封装 ： TO18、TO92A（普通三极管） TO220（大功率三极管 ） TO3（大功率达林顿管）
5.二极管
一般 : DIODE 封装 ： DIODE0.4 DIODE 0.7
protel99常用元件的电气图形符号和封装形式
1.电阻
固定电阻： RES 1 ~ RES 4 封装 ： AXIAL0.3 ~ AXIAL1.0 后缀数字代表两焊盘 的间距，单位为Kmil （100mil=2.54mm）
DIODE SCHOTTKY 稳压二极管 MOTOR AC 交流电机 RESPACK ? 电阻
DIODE VARACTOR 变容二极管 MOTOR SERVO 伺服电机 SCR 晶闸管
Protel Dos Schematic SYnertek.Lib（SY系列集成块元件库）
Protes Dos Schematic Motorlla.Lib（摩托罗拉公司生产的元件库）
Protes Dos Schematic NEC.lib（NEC公司生产的集成块元件库）
BRIDEG 2 整流桥(集成块) FUSE 熔断器 NPN-PHOTO 感光三极管
BUFNNA 天线 AND 与门 NAND 与非门
BATTERY 直流电源 DPY_3-SEG 3段LED NOR 或非门
protel原理图元件符号
DB --------------------------------------并行插口
DIODE ---------------------------------二极管
DIODE SCHOTTKY ------------------------稳压二极管
插座CON6 SIP6 6
插座CON16 SIP16 16
插座CON20 SIP20 20
整流桥堆D D-37R 1A直角封装
整流桥堆D D-38 3A四脚封装
整流桥堆D D-44 3A直线封装
整流桥堆D D-46 10A四脚封装
集成电路U DIP8(S>贴片式封装
集成电路U DIP16(S>贴片式封装
发光二极管：RB.1/.2
集成块：DIP8-DIP40,其中８－４０指有多少脚,８脚地就是DIP8
贴片电阻
0603表示地是封装尺寸与具体阻值没有关系
但封装尺寸与功率有关通常来说
0201 1/20W
0402 1/16W
0603 1/10W
0805 1/8W
1206 1/4WRTCrpUDGiT
电容电阻外形尺寸与封装地对应关系是:
电阻类及无极性双端元件AXIAL0.3-AXIAL1.0
无极性电容RAD0.1-RAD0.4jLBHrnAILg
有极性电容RB.2/.4-RB.5/1.0
二极管DIODE0.4及DIODE0.7
石英晶体振荡器XTAL1
晶体管、FET、UJT TO-xxx(TO-3,TO-5>
可变电阻<POT1、POT2）VR1-VR5
Protel 99SE常用元件的电气图形符号和封装形式
Protel 99SE常用元件的电气图形符号和封装形式元件封装是元件在电路板是存在的形势，Footprint那栏是元件封装栏，要自己输入，比如电阻可以用AXIAL0.3等等1. 标准电阻：RES1、RES2；封装：AXIAL-0.3到AXIAL-1.0两端口可变电阻：RES3、RES4；封装：AXIAL-0.3到AXIAL-1.0三端口可变电阻：RESISTOR TAPPED，POT1，POT2；封装：VR1-VR52.电容：CAP（无极性电容）、ELECTRO1或ELECTRO2（极性电容）、可变电容CAPVAR封装：无极性电容为RAD-0.1到RAD-0.4，有极性电容为RB.2/.4到RB.5/1.0.3.二极管：DIODE（普通二极管）、DIODE SCHOTTKY（肖特基二极管）、DUIDE TUNNEL（隧道二极管）DIODE VARCTOR （变容二极管）ZENER1~3（稳压二极管）封装：DIODE0.4和DIODE 0.7;（上面已经说了，注意做PCB时别忘了将封装DIODE的端口改为A、K）4.三极管：NPN，NPN1和PNP，PNP1；引脚封装：TO18、TO92A（普通三极管）TO220H（大功率三极管）TO3（大功率达林顿管）以上的封装为三角形结构。
T0-226为直线形，我们常用的9013、9014管脚排列是直线型的，所以一般三极管都采用TO-126啦！5、效应管：JFETN（N沟道结型场效应管），JFETP（P沟道结型场效应管）MOSFETN（N沟道增强型管）MOSFETP （P沟道增强型管）引脚封装形式与三极管同。
6、电感：INDUCTOR、INDUCTOR1、INDUCTOR2（普通电感），INDUCTOR VAR、INDUCTOR3、INDUCTOR4（可变电感）8.整流桥原理图中常用的名称为BRIDGE1和BRIDGE2，引脚封装形式为D系列，如D-44，D-37，D-46等。

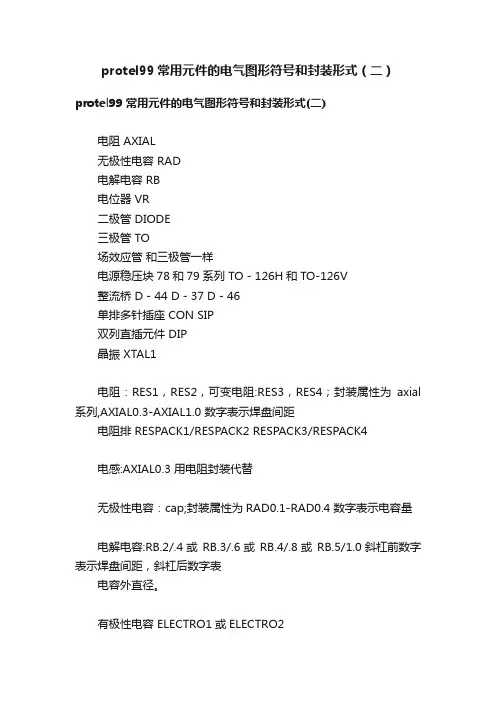

protel99常用元件的电气图形符号和封装形式（二）
protel99常用元件的电气图形符号和封装形式（二）protel99常用元件的电气图形符号和封装形式(二)电阻 AXIAL无极性电容 RAD电解电容 RB电位器 VR二极管 DIODE三极管 TO场效应管和三极管一样电源稳压块78和79系列 TO－126H和TO-126V整流桥 D－44 D－37 D－46单排多针插座 CON SIP双列直插元件 DIP晶振 XTAL1电阻：RES1，RES2，可变电阻:RES3，RES4；封装属性为axial 系列,AXIAL0.3-AXIAL1.0 数字表示焊盘间距电阻排 RESPACK1/RESPACK2 RESPACK3/RESPACK4电感:AXIAL0.3 用电阻封装代替无极性电容：cap;封装属性为RAD0.1-RAD0.4 数字表示电容量电解电容:RB.2/.4或RB.3/.6或RB.4/.8或RB.5/1.0斜杠前数字表示焊盘间距，斜杠后数字表电容外直径。
有极性电容 ELECTRO1或ELECTRO2电位器：pot1,pot2；封装属性为VR1- VR5 数字表示管脚形状二极管：封装属性为DIODE0.4-DIODE0.7 数字表示焊盘间距,一般用DIODE0.4三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林顿管)TO-92A管脚为三角形，TO-92B管脚为直线形。
电源稳压块有78和79系列:常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8继电器 RELAY-DPDT/ RELAY-DPST RELAY-SPDT/ RELAY-SPST发光二极管 LED光电管 PHOTO电桥（整流桥）FLY-4或FLY4 4表示管脚数电池: D系列 D-37 或D-38贴片电阻:0603表示的是封装尺寸与具体阻值没有关系,但封装尺寸与功率有关,通常来说:0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5关于零件封装我们在前面说过，除了DEVICE。
protel原理图元件符号
protel原理图元件符号/pangang0427/blog/item/889d011e53cf0700314e1531.ht ml元件代号封装备注电阻 R AXIAL0.3电阻 R AXIAL0.4电阻 R AXIAL0.5电阻 R AXIAL0.6电阻 R AXIAL0.7电阻 R AXIAL0.8电阻 R AXIAL0.9电阻 R AXIAL1.0电容 C RAD0.1 方型电容电容 C RAD0.2 方型电容电容 C RAD0.3 方型电容电容 C RAD0.4 方型电容电容 C RB.2/.4 电解电容电容 C RB.3/.6 电解电容电容 C RB.4/.8 电解电容电容 C RB.5/1.0 电解电容保险丝FUSE FUSE二极管 D DIODE0.4 IN4148二极管 D DIODE0.7 IN5408三极管 Q T0-126三极管Q TO-3 3DD15三极管Q T0-66 3DD6三极管Q TO-220 TIP42电位器VR VR1电位器VR VR2电位器VR VR3电位器VR VR4电位器VR VR5元件代号封装备注插座 CON2 SIP2 2脚插座 CON3 SIP3 3插座 CON4 SIP4 4插座 CON5 SIP5 5插座 CON6 SIP6 6插座 CON16 SIP16 16插座 CON20 SIP20 20整流桥堆D D-37R 1A直角封装整流桥堆D D-38 3A四脚封装整流桥堆D D-44 3A直线封装整流桥堆D D-46 10A四脚封装集成电路U DIP8(S) 贴片式封装集成电路U DIP16(S) 贴片式封装集成电路U DIP8(S) 贴片式封装集成电路U DIP20(D) 贴片式封装集成电路U DIP4 双列直插式集成电路U DIP6 双列直插式集成电路U DIP8 双列直插式集成电路U DIP16 双列直插式集成电路U DIP20 双列直插式集成电路U ZIP-15H TDA7294集成电路U ZIP-11H元件封装电阻 AXIAL无极性电容 RAD电解电容 RB-电位器 VR二极管 DIODE三极管 TO电源稳压块78和79系列 TO－126H和TO-126V场效应管和三极管一样整流桥 D－44 D－37 D－46单排多针插座 CON SIP (搜索con可找到任何插座)双列直插元件 DIP晶振 XTAL1电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率）diode-0.7(大功率）三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林顿管）电源稳压块有78和79系列；78系列如7805，7812，7820等;79系列有7905，7912，7920等.常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。
protel99常用元件的电气图形符号和封装形式
protel99常用元件的电气图形符号和封装形式已有35 次阅读2009-12-25 22:11protel99常用元件的电气图形符号和封装形式1.电阻原理图中常用的名称为RES1-RES4；引脚封装形式：AXIAL系列从AXIAL-0.3到AXIAL-1.0，后缀数字代表两焊盘的间距，单位为Kmil. 2.电容原理图中常用的名称为CAP（无极性电容）、ELECTRO（有极性电容）；引脚封装形式：无极性电容为RAD-0.1到RAD-0.4，有极性电容为RB.2/.4到RB.5/1.0.3.电位器原理图中常用的名称为POT1和POT2；引脚封装形式：VR-1到VR-5.4.二极管原理图中常用的名称为DIODE（普通二极管）、DIODE SCHOTTKY（肖特基二极管）DUIDE TUNNEL（隧道二极管）DIODE VARCTOR（变容二极管）ZENER1~3（稳压二极管）5.引脚封装形式：DIODE0.4和DIODE 0.7;引脚封装形式：无极性电容6.三极管原理图中常用的名称为NPN，NPN1和PNP，PNP1；引脚封装形式TO18、TO92A（普通三极管）TO220H（大功率三极管）TO3（大功率达林顿管）7.场效应管原理图中常用的名称为JFET N（N沟道结型场效应管），JFET P（P沟道结型场效应管）MOSFET N（N沟道增强型管）MOSFET P（P沟道增强型管）引脚封装形式与三极管同。
8.整流桥原理图中常用的名称为BRIDGE1和BRIDGE2，引脚封装形式为D系列，如D-44，D-37，D-46等。
9.单排多针插座原理图中常用的名称为CON系列，从CON1到CON60，引脚封装形式为SIP系列，从SIP-2到SIP-20。
10.双列直插元件原理图中常用的名称为根据功能的不同而不同，引脚封装形式DIP系列。
11.串并口类原理图中常用的名称为DB系列，引脚封装形式为DB和MD系列。
protel99se常用元器件符号
protel99se常用元器件符号AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管) BRIDEG 2 整流桥(集成块) BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点) ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放含盖光耦OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES1.2 电阻RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-SPST ? 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC ? 三端双向可控硅TRIODE ? 三极真空管VARISTOR 变阻器ZENER ? 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关。
protel中常用元件电器符号
常用元件电气及封装1. 标准电阻：RES1、RES2；封装：AXIAL-0.3到AXIA L-1.0两端口可变电阻：RES3、RES4；封装：AXIAL-0.3到AXIA L-1.0三端口可变电阻：RESIST OR TAPPED，POT1，POT2；封装：VR1-VR52.电容：CAP（无极性电容）、ELECTR O1或EL ECTRO2（极性电容）、可变电容CA PVAR封装：无极性电容为RAD-0.1到RAD-0.4，有极性电容为RB.2/.4到RB.5/1.0.3.二极管：DIODE（普通二极管）、DIODESCHOTT KY（肖特基二极管）、DUIDETUNNEL （隧道二极管）DIODEVARCTO R（变容二极管）ZENER1~3（稳压二极管）封装：DIODE0.4和DIOD E 0.7;（上面已经说了，注意做PCB时别忘了将封装DIO DE 的端口改为A、K）4.三极管：NPN，NPN1和P NP，PNP1；引脚封装：TO18、TO92A（普通三极管）TO220H （大功率三极管）TO3（大功率达林顿管）以上的封装为三角形结构。
T0-226为直线形，我们常用的9013、9014管脚排列是直线型的，所以一般三极管都采用T O-126啦！5、效应管：JFETN（N沟道结型场效应管），JFETP（P沟道结型场效应管）MOSFET N （N沟道增强型管）MOSFET P（P沟道增强型管）引脚封装形式与三极管同。
6、电感：INDUCT OR、INDUCT OR1、INDUCT OR2（普通电感），INDUCT OR V AR、INDUCT OR3、INDUCT OR4（可变电感）8.整流桥原理图中常用的名称为BRI DGE1和BRIDG E2，引脚封装形式为D系列，如D-44，D-37，D-46等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常用元件电气及封装
1. 标准电阻：RES1、RES2;封装：AXIAL-0.3 至U AXIAL-1.0
两端口可变电阻：RES3、RES4;封装：AXIAL-0.3 至U AXIAL-1.0
三端口可变电阻：RESISTOR TAPPED , POT1 , POT2 ;封装：VRI-VR5
2. 电容：CAP （无极性电容）、ELECTRO1或ELECTRO2 （极性电容）、可变电容
CAPVAR 封装：无极性电容为RAD-0.1至U RAD-0.4 ,有极性电容为RB.2/.4到RB.5/1.0.
3. 二极管：DIODE （普通二极管）、DIODE SCHOTTKY （肖特基二极管）、DUIDE TUNNEL （隧道二极管）DIODE V ARCTOR （变容二极管）ZENER1~3 （稳压二极管）
封装：DIODE0.4和DIODE 0.7;（上面已经说了，注意做PCB时别忘了将封装DIODE
的端口改为A、K）
4. 三极管：NPN , NPN1 和PNP,PNP1 ;弓|脚封装：TO18、TO92A （普通三极管）TO220H （大功率三极管）TO3 （大功率达林顿管）
以上的封装为三角形结构。
T0-226为直线形，我们常用的9013、9014管脚排列是直线型的，所以一般三极管都采用TO-126啦！
5. 效应管：JFETN （N沟道结型场效应管），JFETP （P沟道结型场效应管）MOSFETN （N沟道增强型管）MOSFETP （P沟道增强型管）
引脚封装形式与三极管同。
6. 电感：INDUCTOR、INDUCTORI、INDUCTOR2 （普通电感），INDUCTOR V AR、INDUCTOR3、INDUCTOR4 （可变电感）
8. 整流桥原理图中常用的名称为BRIDGEI和BRIDGE2 ,引脚封装形式为D系列，如
D-44 , D-37 , D-46 等。
9. 单排多针插座原理图中常用的名称为CON系列，从CON1到CON60 ,引脚封装形式
为SIP 系列，从SIP-2到SIP-20。
10. 双列直插元件原理图中常用的名称为根据功能的不同而不同，引脚封装形式DIP系列，
不如40管脚的单片机封装为DIP40。
11. 串并口类原理图中常用的名称为DB系列，引脚封装形式为DB和MD系列。
12、晶体振荡器：CRYSTAL ;封装：XTAL1
13、发光二极管：LED ;封装可以才用电容的封装。
(RAD0.1-0.4 )
14、发光数码管:DPY ;至于封装嘛，建议自己做！
15、拨动开关：SW DIP ;封装就需要自己量一下管脚距离来做!
16、按键开关：SW-PB：封装同上，也需要自己做。
17、变压器：TRANSI ―― TRANS5 ;封装不用说了吧？自己量，然后加两个螺丝上去。
原理图常用库文件：
MiSCelIa neous DeViCes.ddb
Dallas MiCrOProcessor.ddb
Intel Databooks.ddb
Protel DOS SChematiC Libraries.ddb
PCB元件常用库：
AdVPCb.ddb
Gen eral IC.ddb
MiSCeIIa neous.ddb
元件代号封装备注
电阻R AXIAL0.3 轴状电容 C RAD0.1 方型电容
电容 C RB.2/.4 电解电容
保险丝FUSE FUSE
二极管 D DIODE0.4 IN4148
三极管Q TO-3 3DD15
插座CON2 SIP2 2脚
整流桥堆 D D-37R 1A直角封装
整流桥堆 D D-38 3A四脚封装
U DIP4 集成电路
双列直插式
电位器：P0T1,P0T2 ；VR-1 至U VR-5
部分分立元件库元件名称及中英对照
AND与门
ANTENNA 天线
BATTERY直流电源
BELL铃,钟
BVC同轴电缆接插件
BRIDEG 1整流桥（二极管）
BRIDEG 2整流桥（集成块）
BUFFER缓冲器
BUZZER 蜂鸣器
CAP电容
CAPACITOR 电容
CAPACITOR POL 有极性电容
CAPVAR可调电容
CIRCUIT BREAKER 熔断丝
COAX同轴电缆
CON 插口
CRYSTAL晶体整荡器
DB并行插口
DIoDE二极管
DIoDE SCHoTTKY 稳压二极管
DIoDE V ARACTOR 变容二极管
DPY_3-SEG 3 段LED
DPY_7-SEG 7 段LED
DPY_7-SEG_DP 7 段LED（带小数点）ELECTRO电解电容
FUSE熔断器
INDUCTOR 电感
INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感
JFET N N沟道场效应管
JFET P P沟道场效应管
LAMP灯泡
LAMP NEDN 起辉器
LED发光二极管
METER仪表
MICROPHONE 麦克风
MOSFET MOS 管
MOTOR AC交流电机
MOTOR SERVO伺服电机
NAND与非门
NOR或非门
NOT非门
NPN NPN三极管
NPN-PHoTo感光三极管OPAMP运放
OR或门
PHOTO感光二极管
PNP三极管
NPN DAR NPN三极管
PNP DAR PNP三极管
POT滑线变阻器
PELAY-DPDT双刀双掷继电器RES1.2电阻
RES3.4可变电阻
RESISTOR BRIDGE ? 桥式电阻RESPACK ?电阻
SCR晶闸管
PLUG ?插头
PLUG AC FEMALE 三相交流插头SOCKET ?插座
SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER扬声器
SW ?开关
SW-DPDY ?双刀双掷开关
SW-SPST ?单刀单掷开关
SW-PB按钮
THERMISToR 电热调节器
TRANSI 变压器
TRANS2可调变压器
TRIAC ?三端双向可控硅
TRIODE ?三极真空管
VARISTOR 变阻器
ZENER ?齐纳二极管
DPY_7-SEG_DP 数码管
SW-PB开关
元件属性对话框中英文对照
Lib ref元件名称
FootPrint器件封装
DeSignator元件称号
Part器件类别或标示值
SChematiC Tools 主工具栏
Writing Tools连线工具栏
DraWing Tools绘图工具栏稳压二极管ZENER DIODE 肖特基二极管SCHOTTKY DIODE 二极管DIODE
变容二极管VARIODE
三极管TRANSISTOR
电感INDUCTOR
磁环EMIFIL
电阻RESISToR
电容CAPAClTY
晶振CRYSTAL
涤纶电容MYLAR CAP
电解电容ELECT CAP
瓷片电容CERAMIC CAP 安规电容FILM CAP。
