等高线地形图汇总
等高线地形图__最全版
盆地: 中间低、但较平坦、四周相对较 高、但相对崎岖的地形区
山地的基本要素：
山顶、 山谷（集水区）、 山脊（分水岭）、 鞍部、 陡崖
山脊
山谷
陡崖
分层设色地形图 晕渲图 地形剖面图 等高线地形图
分层设色地形图 晕渲图 地形剖面图 等高线地形图
试一试： 下列有河流发育及流向正确的（ A ）
山
300
200
100
Ａ
脊 100 200 300 Ｂ
山
300 200 100
Ｃ
谷 100 200 300 Ｄ
2、分别沿着下图中①、②、③、④四条线路上山 顶，下面每两条线路比较，正确的是（C）
A.沿线路①上山比线路③容易· B.沿线路①上山比线路④容易 C.沿线路①上山比线路②难 D.沿线路③和线路④上山难度一样
（1）图中的垂直比例和水平比例分D别是 A.1:1000和1：50000 B. 1:2000和1：50000 C. 1:5000和1：20000 D. 1:20000和1：5000 C （2）图中B点的绝对高度和相对于A点的相对高度 分别是 A.350米和200米 B.300米和250米 C.300米和350米 D.200米和300米
5、在等高线地形图上判断5种基本地形
高原 山地
丘陵
盆地 平原
高度 ＞800米 ＞ 500米 200米- 500米
0米-200米
地表 起伏不 坡度较 起伏 大,边 陡,沟 程度 缘陡峭 谷较深
等高 中间疏 线特 四周密 密集
征
坡度和缓 稀疏
四周 高中 间低
中间 疏四 周密
平坦 广阔
稀疏 平直
6、海底地形判读
等高线地形图(111812).
每条等高线均可闭 合
平原：海拔一般不超过２００Ｍ．起伏小，等高线稀疏 丘陵：海拔一般在５００Ｍ以下，相对高度一般不超过 ２００Ｍ．等高线较稀疏，弯曲处较和缓 高原：海拔一般５００Ｍ以上，顶部和缓．等高线中央部分
稀疏，边缘部分密集． 山地：山峰海拔一般５００Ｍ以上，相对高度一般２００Ｍ 以上 ．等高线密集 盆地:
３、地貌与城市发展 布局 空间格局 ４、地貌与旅游 二、地貌受人类活动的影响 改善了生产生活环境 造成了一些环境问题
相邻等高线的高差相等
山峰，山谷，山脊，鞍 部，陡崖
等高线密集表示地表坡 度较大，稀疏表坡度较 小
陡坡、缓坡的判读
等高线与地形图
.B .A
指出： 山顶 山谷 鞍部 河流流向 A、B两点 的海拔
地貌与经济建设
一、地貌影响人类的活动
１ 、地貌与农业生产
海拔高度 起伏状况 物质组成 ２、地貌与工程建设 海拔高度 地质基础 地表起伏 特殊地貌
等高线地形图课件
世界地形图的等高线分析
总结词：全球视角
详细描述：世界地形图的等高线分析提供了全球视角，展示了全球地势的高低起伏。通过等高线地形图，可以清晰地观察到 各大洲的地形特点，例如欧洲的阿尔卑斯山脉、北美洲的落基山脉等。
灾害监测与预警系统
灾害监测
等高线地形图是灾害监测的重要基础数据， 能够提供地形地貌信息，有助于监测滑坡、 泥石流等地质灾害。
预警系统
基于等高线地形图的灾害预警系统能够实时 监测和分析地形数据，及时发出预警信息， 减少灾害造成的人员伤亡和经济损失。
THANK YOU
感谢观看
资源调查
通过等高线地形图，可以调查土地资源、水资源和森林资源等，为资源开发利用提供基 础数据。
城市规划与建设
城市布局规划
等高线地形图能够反映城市及其周边地 区的地形地貌，有助于城市规划师合理 规划城市布局，避免建设过程中的地质 灾害风险。
VS
土地利用评估
根据等高线地形图，可以对土地的利用价 值进行评估，为城市建设和土地开发提供 依据。
03
等高线地形图的解读与应 用
地形地貌的识别
山地
等高线密集，山峰、山谷明显， 表示地形崎岖。
平原
等高线稀疏，起伏平缓，表示地形 平坦。
盆地
等高线呈环形，四周高、中间低。
相对高度的测量
计算两点间的相对高度
通过比较等高线数值大小，计算出两 点间的相对高度。
判断坡度陡缓
密集的等高线表示坡度较陡，稀疏的 等高线表示坡度较缓。
等高线地形图课件
等高线地形图
山地各部位的等高线
山谷 陡 崖
山顶 鞍部
500 400 300 200
山脊
三、山地各部位的等高线特点
• （1）山峰：（山顶）山的最高处——等 高线为封闭的圆圈； • （2）山脊：等高线向海拔低处突出； • （3）山谷：等高线向海拔高处突出； • （4）鞍部：两山峰之间的地方； • （5）陡崖（峭壁）：等高线重合的地方。
3.4 等高线地形图
武汉市京汉学校 赵兴燕
复杂的地表形态
一、海拔高度和相对高度
海拔高度：高于平均海平面的垂直距离
相对高度：某地点高于另一地点的垂直距离
甲
1000米
乙
1500米
500米 海平面
二、等高线的概念：地面上海拔相等的
各点连接形成的闭合曲线
叫等高线 等高线的特点：
• 1）． 同线等高； • 2 ）．同图等距； • 3）． 同一图上，等高线越稀坡越缓，等 高线越密坡越陡； • 4）． 等高线一般不重合。如果重合， 则该地为陡崖。等高线地形图.exe
• 请你试一试
• 请把你手握成拳头，将它看成是一个地形区。右边是 该地形区的平面图，左边是它的等高线图，用你的拳 头对照着比比看，你会发现什么？

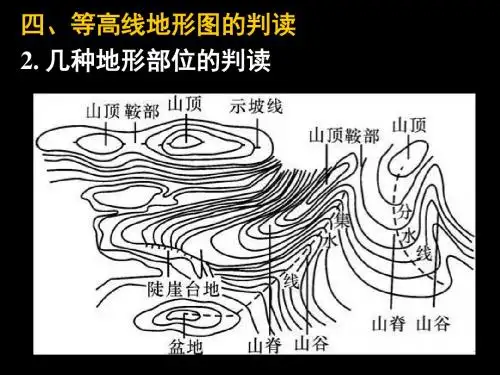

四 、 等 高 线 地 形 图 的 判 读
山脊） ①图中字母所在区域代表的地形名称是：A（陡崖）B.（山谷）C（ ②D点的海拔为（ 700）m。 ③A处的高度差为（ A ） A.50m B.100m C.400m D.450m ④你觉得这样沿着等高线修筑公路合适吗？（合适）你的理由是: 沿等高线坡较缓，适合修筑公路 ⑤ 看到山林中的人家了吗？在山区的这个部分能够有人类居住群落，你觉得它 的有利的自然条件有（ 地势较平坦 ）、（山谷处易形成河流 ）等。
等高线地形图1_
风向
例3：读上图，图中等高线表示风力堆积的 地表形态。 西北 回答：①图中盛行风向为__________ 风； ②Q对P点的最大相对高度H可以达到多少? 59<H<60 ③该类地形在我国可能广泛分布的地区是 西北 地区。 ________
五、等高线地形图的量算和计算
1. 当B地气温为18oC时, A地气温为________
风向
例3：读上图，图中等高线表示风力堆积的 地表形态。 西北 回答：①图中盛行风向为__________ 风； ②Q对P点的最大相对高度H可以达到多少? ③该类地形在我国可能广泛分布的地区是 ________地区。
风向
例3：读上图，图中等高线表示风力堆积的 地表形态。 西北 回答：①图中盛行风向为__________ 风； ②Q对P点的最大相对高度H可以达到多少? 59<H<60 ③该类地形在我国可能广泛分布的地区是 ________地区。
3. 画出发源于D处的小河。从1000米到500米高
的河段的水平直线距离约为_____米。
15°C 1. 当B地气温为18oC时, A地气温为________ 2. 根据C点在东西方和南北方向高度变化， 鞍部 可判断C处的地形为___________ 3. 画出发源于D处的小河。从1000米到500米高
冲积扇
例3：读上图，图中等高线表示风力堆积的 地表形态。 回答：①图中盛行风向为__________风； ②Q对P点的最大相对高度H可以达到多少? ③该类地形在我国可能广泛分布的地区是 ________地区。
风向
例3：读上图，图中等高线表示风力堆积的 地表形态。 回答：①图中盛行风向为__________风； ②Q对P点的最大相对高度H可以达到多少? ③该类地形在我国可能广泛分布的地区是 ________地区。
特殊地貌等高线地形图 (2)
典型地貌等高线地形图的判读1、冲积扇等高线地形图:冲积扇的地面由扇顶到扇缘坡度由陡变缓，扇体之间为较大的干河床，扇体表面往往被砾石覆盖。
一般情况下，在冲积扇底部的平缓河谷中有常年河。
冲积扇的等高线多呈圆弧形，并上密下疏。
等高线通过干河床时多为“V”字形。
2、鞍部等高线地形图：鞍部是位于两座相连山脉中间部位，地势较为低平，形似马鞍的地貌。
又称作垭口、关隘、山口。
在山区常常是道路经过的地方。
等高线图表现为处在一对山脊线和一对山谷线的中间部位。
相对一对山脊而言，鞍部是最低点，而相对一对山谷而言，鞍部是最高点。
3、风蚀蘑菇等高线地形图：风蚀蘑菇是由风蚀柱演变而成的。
风蚀柱主要发育在垂直节理发育的基岩地区，经过长期的风蚀，形成孤立的柱状岩石，称为风蚀柱。
由于接近地表部分的气流中含沙量较多，磨蚀强烈。
如再加上基岩岩性的差异，风蚀柱常被蚀成顶部大，基部小，形似蘑菇的岩石，故称风蚀蘑菇。
在等高线地形图中蘑菇石基座因被高处蘑菇石遮挡，用虚线表示，而高处则用实线表示。
如图中P处即为基部，海拔高度为713m，Q处为蘑菇石顶部，海拔高度为715m。
4、岱崮地貌等高线地形图：是沂蒙山区典型的一种地貌景观（也叫方山）。
“崮”的顶部平展开阔，外表呈圆形或方形，峰巅周围峭壁如削，峭壁下面坡度由陡到缓。
成因主要是古生代寒武纪灰岩经受了强烈的地壳切割和抬升运动，地壳切割和抬升运动区经过侵蚀、溶蚀、重力崩塌和风化等多重地质作用。
在等高线地形图中崮顶等高线稀疏，外围为陡崖（等高线上标有示坡线），向山麓过渡等高线由密集变稀疏。
5、梯田等高线地形图：是在坡地上分段沿等高线建造的阶梯式农田。
是治理坡耕地水土流失的有效措施，蓄水、保土、增产作用十分显著。
梯田等高线图表现为梯田田埂处等高线较密，田面平坦等高线稀疏。
6、黄土地貌等高线地形图：黄土地貌类型复杂，但主要形态由塬、梁、峁组成，地表冲沟发育，切割明显。
以我国陕甘宁地区和山西最为典型。
在等高线地形图上塬面的等高线稀疏平缓，表示峁的等高线圆润；表示沟谷的等高线密集、狭窄，切割细碎，等高线经过谷底时，沿冲沟顶部弯曲，多数地区呈“V”形。
复习资料：10种特殊地貌的等高线地形图
复习资料：10种特殊地貌的等高线地形图
1.陡崖
陡崖处等高线重合
陡崖相对高度计算公式：（n-1）×等高距≤△h＜（n+1）×等高距
【例1】如上图中的等高距是20米，求陡崖的相对高度。
解析：
方法一：直接套用公式，（3-1）×20≤△h＜（3+1）20
方法二：先把陡崖顶部和底部的海拔高度范围读出来，再用顶部的最大值减底部的最小值和顶部的最小值减底部的最大值，即可得到陡崖的相对高度范围。
顶部的高度是80-100米，底部是20-40米。
所以，陡崖的相对高度是40-80米。
答案：40-80米（或不小于40米，小于80米）
2.蘑菇石
等高线相交（虚线部分是被挡住的等高线，与上方的等高线相交）3.这是什么地貌？
岱崮地貌
火山地貌5.这是什么地貌？
地上河地貌
地上河地貌等高线地形图
田埂的剖面示意图
梯田地貌7.这是什么地貌？
新月形沙丘地貌
8.这是什么地貌？
山前冲积扇地貌9.这是什么地貌？
黄土地貌——塬、梁、峁
10.这是什么地貌？
喀斯特地貌（峰林与山间小盆地）。
(整理)特殊地貌等高线地形图
典型地貌等高线地形图的判读1、风蚀蘑菇等高线地形图：风蚀蘑菇是由风蚀柱演变而成的。
风蚀柱主要发育在垂直节理发育的基岩地区，经过长期的风蚀，形成孤立的柱状岩石，称为风蚀柱。
由于接近地表部分的气流中含沙量较多，磨蚀强烈。
如再加上基岩岩性的差异，风蚀柱常被蚀成顶部大，基部小，形似蘑菇的岩石，故称风蚀蘑菇。
在等高线地形图中蘑菇石基座因被高处蘑菇石遮挡，用虚线表示，而高处则用实线表示。
如图中P处即为基部，海拔高度为713m，Q处为蘑菇石顶部，海拔高度为715m。
2、岱崮地貌等高线地形图：是沂蒙山区典型的一种地貌景观（也叫方山）。
“崮”的顶部平展开阔，外表呈圆形或方形，峰巅周围峭壁如削，峭壁下面坡度由陡到缓。
成因主要是古生代寒武纪灰岩经受了强烈的地壳切割和抬升运动，地壳切割和抬升运动区经过侵蚀、溶蚀、重力崩塌和风化等多重地质作用。
在等高线地形图中崮顶等高线稀疏，外围为陡崖（等高线上标有示坡线），向山麓过渡等高线由密集变稀疏。
3、4、黄土地貌等高线地形图：黄土地貌类型复杂，但主要形态由塬、梁、峁组成，地表冲沟发育，切割明显。
以我国陕甘宁地区和山西最为典型。
在等高线地形图上塬面的等高线稀疏平缓，表示峁的等高线圆润；表示沟谷的等高线密集、狭窄，切割细碎，等高线经过谷底时，沿冲沟顶部弯曲，多数地区呈“V”形。
如下面等高线图中西南部东北部等高线密集，为黄土梁和黄土沟谷，中部和最东北部为黄土塬地貌。
在黄土塬的基础上，东北部还出现有黄土峁。
5、梯田等高线地形图：是在坡地上分段沿等高线建造的阶梯式农田。
是治理坡耕地水土流失的有效措施，蓄水、保土、增产作用十分显著。
梯田等高线图表现为梯田田埂处等高线较密，田面平坦等高线稀疏。
6、7、火山锥等高线地形图：火山喷发物堆积形成为火山锥。
火山口它通常位于火山的顶端，是一个圆形洼地，常积水成湖。
下图火山锥等高线图中顶部是一个火口湖，四周为悬崖峭壁环绕，呈漏斗形，北端有一缺口，湖水通过悬崖成为瀑布，火山锥体被分割得破碎，四周有典型的放射状水系，河流两岸较陡，多断崖。
