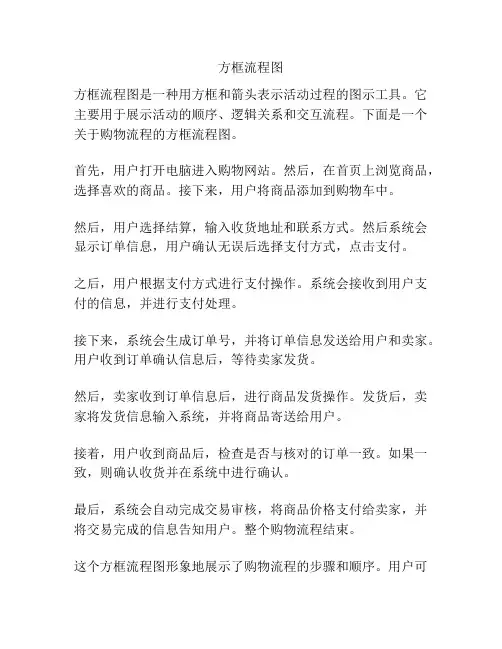

方框流程图是一种用方框和箭头表示活动过程的图示工具。
它主要用于展示活动的顺序、逻辑关系和交互流程。
下面是一个关于购物流程的方框流程图。
首先，用户打开电脑进入购物网站。
然后，在首页上浏览商品，选择喜欢的商品。
接下来，用户将商品添加到购物车中。
然后，用户选择结算，输入收货地址和联系方式。
然后系统会显示订单信息，用户确认无误后选择支付方式，点击支付。
之后，用户根据支付方式进行支付操作。
系统会接收到用户支付的信息，并进行支付处理。
接下来，系统会生成订单号，并将订单信息发送给用户和卖家。
用户收到订单确认信息后，等待卖家发货。
然后，卖家收到订单信息后，进行商品发货操作。
发货后，卖家将发货信息输入系统，并将商品寄送给用户。
接着，用户收到商品后，检查是否与核对的订单一致。
如果一致，则确认收货并在系统中进行确认。
最后，系统会自动完成交易审核，将商品价格支付给卖家，并将交易完成的信息告知用户。
整个购物流程结束。
这个方框流程图形象地展示了购物流程的步骤和顺序。
用户可
以通过这个方框流程图了解到整个购物流程，加深对购物过程的理解和认识。
此外，方框流程图还可以帮助用户识别不同步骤之间的逻辑关系和信息流动，从而更好地掌握购物流程的控制点和关键环节。
同时，方框流程图也可以用于对购物流程进行改进和优化，找出可能存在的问题和瓶颈，并尝试解决方案。
总之，方框流程图是一个简洁明了、易于理解和操作的工具，适用于各种领域的流程分析和设计。
2024届高考语文复习：图文转换之流程图+课件
审题明对象 思写成一段话,要求内容完整,表述准确,语言连贯,不超过85个字”。
厘清思维框架的层次（四个层次）,整个框架的中心——“中华文化体验”。
第二步: 下级节点分为两个方面——“活动”（太极拳为内容的体育课和以中国结和
读图抓关键 剪纸为内容的手工课,以及年终举办太极拳的表演和中国结、剪纸等作品展
题目。
(1)请把框架图转写成一段文字介绍,要求内容完整,表述准确,语言连贯,不超 过80个字。
[答案] “孔子诞辰纪念日”大型活动由全校师生共同参加。教师 开展孔子思想作品讲座,开发校本课程;学生参加尊师礼、成人礼活 动,开展儒家诗文朗诵竞赛;师生共同参观遗迹,参与书画作品展。
(2)用一句话评价此次活动,不超过15个字。
观察（经 验事实）
归纳 －－→ 科学定律
检验 －－→ 科学理论
证实
演绎 －－→
解释 和预计
步骤
第一步:
审题明对象
包括三部分内容：框框、箭头、箭头上的文字
第二步:
展现一个事件的流程
流程图
读图抓关键
答题时注意把整个过程表述清楚
第三步: 答案巧连缀
观察（经 验事实）
归纳 －－→
科学定律
检验 －－→ 科学理论 证实
分支结构型（树状图） 例题引领
下面是某中学暑期瑶族村考察初步构思框架,请把该构思写成一段话,要求 内容完整,表述准确,语言连贯,不超过75个字。
下面是某中学暑期瑶族村考察初步构思框架,请把该构思写成一 段话,要求内容完整,表述准确,语言连贯,不超过75个字。
步骤
第一步: 审题明对象
第二步: 读图抓关键
顺序结构型（箭线图） 例题引领
科学家培根等人曾提出一种科学知识增长的模式(如下图)。请你用
流程方框图中环节用什么表示
流程方框图中环节用什么表示1、圆角矩形表示：“开始”与“结束”；2、矩形表示：行动方案、普通工作环节用；3、菱形表示：问题判断或判定（审核／审批／评审）环节；4、用平行四边形表示：输入输出；5、箭头代表：工作流方向。
一、图示说明流程图（FlowChart）是描述进行某一项活动所遵循顺序的一种图示方法。
它虽然并不统计学的范畴，但在很多质量专家仍把它纳入统计技术的范围之内，因为在质量管理的过程中，流程图是我们经常使用的一个工具。
一个好的流程图可以直观地描述整个活动中所有过程的物流、信息流，让人很容易知悉整个过程。
质量管理过程中常用的流程图有产品生产流程图、产品检验流程图、服务流程图等。
在这里大家可以简单了解一个它的使用方法，以便让日后所做的流程图更为专业化、标准化。
二、符号开始与结束标志，是个椭圆形符号。
用来表示一个过程的开始或结束。
“开始”或“结束”写在符号内。
活动标志，是个矩形符号。
用来表示在过程的一个单独的步骤。
活动的简要说明写在矩形内。
判定标志，是个菱形符号。
用来表示过程中的一项判定或一个分岔点，判定或分岔的说明写在菱形内，常以问题的形式出现。
对该问题的回答决定了判定符号之外引出的路线，每条路线标上相应的回答。
流线标志。
用来表示步骤在顺序中的进展。
流线的箭头表示一个过程的流程方向。
文件标志。
用来表示属于该过程的书面信息。
文件的题目或说明写在符号内。
连接标志，是个圆圈符号。
用来表示流程图的待续。
圈内有一个字母或数字。
在相互联系的流程图内，连接符号使用同样的字母或数字，以表示各个过程是如何连接的。
三、形式流程图常用的形式有两种：1）上下流程图上下流程图是最常见的一种流程图，它仅表示上一步与下一步的顺序关系。
如下图是一家公司采购件进货过程。
2）矩阵流程图矩阵流程图不仅表示下下关系，还可以看出某一过程的责任部门。
扩展资料：功能以特定的图形符号加上说明，表示算法的图，称为流程图或框图。
流程图是流经一个系统的信息流、观点流或部件流的图形代表。
方框流程图
内容： 1、设备示意图； 2、全部物料及部分辅助流程管线的流程线； 3、设备名称和代号注释 4、物料来源及去向 注意事项： 1、根据单元操作的要求选择设备类型和形式； 2、间歇-连续流程可设置并联设备或暂存罐； 3、若流体利用位差流动则需考虑设备垂直相对位置； 4、重点位置的泵应设置备份； 5、当流程线发生交叉时，以主流程为连续线
地沟油甘油三酯84游离脂肪酸5水分7胶质3固杂1水洗干燥预酯化水洗干燥预酯化油水量15油重1次水洗残留水分2温度80水洗时间30min沉降时间60min废水含油3残留水分01700mmhg温度90处理时间60min硫酸1油重醇酸摩尔比9
均相预酯化流程
水量15%油重 1次水洗 残留水分2% 温度80 水洗时间30min 沉降时间60min 废水含油3% 地沟油 水洗 干燥 硫酸1%油重 醇酸摩尔比9:1 温度65 反应时间4h 游离脂肪酸<0.5%
明确设备示意图和流程线，标注设备名称、编号和特性参数，物料平 衡表，编制标题栏
(4) 带控制点的工艺流程图(Piping and Instrumentation Diagram)：
表达所有设备、管道、阀门、管件及仪表控制点，标注所有设备、管 道和仪表，编制标题栏。
2.3 工艺流程图
• 工艺流程草图的绘制
残留水分<0.1% 700mmHg 温度90 处理时间60min
预酯化
水洗
干燥 水量15%油重 3次水洗 水洗时间30min 温度80 沉降时间60min 废水含油3%
预酯化油
甘油三酯84% 游离脂肪酸5% 水分7% 胶质3% 固杂1%
残留水分<0.1% 700mmHg 温度90 处理时间60min
水洗废水
含醇废水
化工装置工艺流程—方框流程图认知
乙炔 提纯
氯化氢 提纯
单体 合成
反应热
单体精制 压缩、冷凝
聚合 反应热
脱水 干燥
成品
二、如何识读方框流程图
识读实例2：
原油
脱盐罐
瓦斯 轻汽油
初馏塔
加热炉
减压各种馏分油 减压渣油
减压蒸馏塔
瓦斯、汽油、煤油 轻柴油、重柴油 常压蒸馏塔
加热
3.设备的作用
脱盐罐：脱盐脱水 初馏塔：分离轻组分
常压加热炉：加热常压组分 常压蒸馏塔：分离常压组分
减压加热炉：加热减压组分 减压蒸馏塔：分离减压馏分油
三、如何绘制方框流程图
01 首先用细实线绘制方块，每个方块间要有一定间隔，以便标注流程线。
02 在方块内标注单元操作（或工段、设备）名称
原料
水
氨
造气
脱硫
CO变换
脱碳
铜冼
碳酸氢铵
压缩
氨合成 液氨
三、如何绘制方框流程图
03 用带箭头的细线绘制出物料的工艺流程线，当工艺流程线交叉时其中 要有一个要断开。
原料 造气
脱硫
水
氨
CO变换
脱碳
铜冼
碳酸氢铵
压缩
氨合成 液氨
三、如何绘制方框流程图
04 标注物料在流程中的参数（压力、温度）
原料
造气 1000-1200℃
脱硫
水
氨
CO变换
脱碳
铜冼
碳酸氢铵
压缩
400-500 ℃ 30-32MPa
氨合成
液氨
课堂小结
方框流程图定义
识读方框流程图
绘制方框流程图
思考 识读并绘制方框流程图
空气
压缩 压缩机
在方框流程图中用来表示环节的图形
在方框流程图中用来表示环节的图形

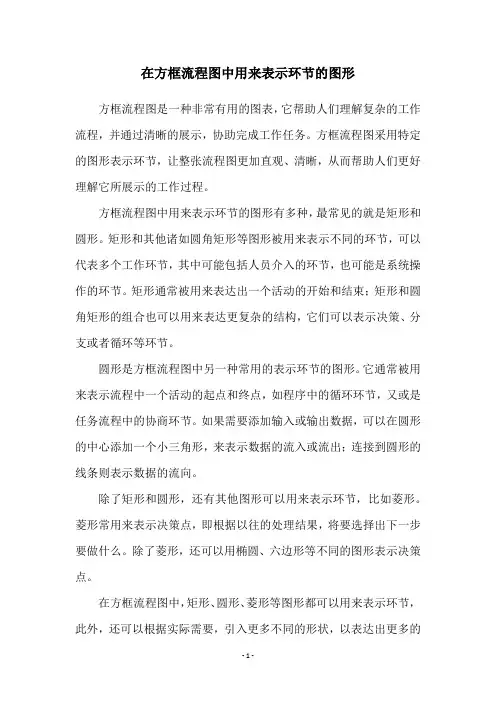

方框流程图是一种非常有用的图表，它帮助人们理解复杂的工作流程，并通过清晰的展示，协助完成工作任务。
方框流程图采用特定的图形表示环节，让整张流程图更加直观、清晰，从而帮助人们更好理解它所展示的工作过程。
方框流程图中用来表示环节的图形有多种，最常见的就是矩形和圆形。
矩形和其他诸如圆角矩形等图形被用来表示不同的环节，可以代表多个工作环节，其中可能包括人员介入的环节，也可能是系统操作的环节。
矩形通常被用来表达出一个活动的开始和结束；矩形和圆角矩形的组合也可以用来表达更复杂的结构，它们可以表示决策、分支或者循环等环节。
圆形是方框流程图中另一种常用的表示环节的图形。
它通常被用来表示流程中一个活动的起点和终点，如程序中的循环环节，又或是任务流程中的协商环节。
如果需要添加输入或输出数据，可以在圆形的中心添加一个小三角形，来表示数据的流入或流出；连接到圆形的线条则表示数据的流向。
除了矩形和圆形，还有其他图形可以用来表示环节，比如菱形。
菱形常用来表示决策点，即根据以往的处理结果，将要选择出下一步要做什么。
除了菱形，还可以用椭圆、六边形等不同的图形表示决策点。
在方框流程图中，矩形、圆形、菱形等图形都可以用来表示环节，此外，还可以根据实际需要，引入更多不同的形状，以表达出更多的
信息。
它们可以清晰展示出流程的结构，帮助人们更好地理解复杂的工作流程，更高效完成工作任务。
程序流程图符号含义
程序流程图符号含义关于流程图图示是否有国际间认同定义，我也曾请教过一些专业人士，但似乎没有一致的定论。
以目前微软产品visio应用最多，当然国际上也有专业的smart draw，国内也有些产品，因此我的做法是基础图示如开始(六角菱型)、过程(四方型)、决策(菱型)、终止(隋园型)掌握著，其它也就自已和别人知道什么意义就可以，当然能自已在流程图面上说明图示定义那就更好。
一、国际通用的流程图形态和程序：开始(六角菱型)、过程(四方型)、决策(菱型)、终止(椭圆型) .在作管理业务流程图时国际通用的形态：方框是流程的描述；菱形是检查、审批、审核（一般要有回路的）；椭圆一般用作一个流程的终结；小圆是表示按顺序数据的流程；竖文件框式的一般是表示原定的程序；两边文件框式的一般是表示留下来的资料数据的存储.流程图符号流程图符号是专门用来画图的，其中有流程图，里面有符号的解释。
1 含义2 符号约定3 说明4 参考资料流程图符号-含义不管什么符号，都需要给它定义，定义行为是由制定人予以完成的，要完成这项工作不应该先定义符号代表什么，而应该在做到组织结构或者作业流程心中有数后进行归类，根据归类采用不同的符号加以区分。
另外，我所见过的很多有效组织结构图都是一种符号到底的，他们采取的是多重互联回形目录树的形式，也很有效阿。
这也佐证我的观点。
为了让您的新构架流程图不至于让他人难于理解，建议最好不要因采取过多的符号加以分类而造成实施人难以理解。
另外，还建议您在采取分类后将在流程图的下方添加注解。
其实，没有哪个企业会因一图而兴，关键靠的是实施和控制（重点包括环节控制）。
图再好，别人看不懂又有什么用呢？没有实施过程的监控与指导又会起多大效力呢？以微软产品visio应用最多，当然国际上也有专业的smartdraw，国内也有些产品，因此我的做法是基础图示如开始(六角菱型)、过程(四方型)、决策(菱型)、终止(隋园型)掌握著，其它也就自已和别人知道什么意义就可以，当然能自已在流程图面上说明图示定义那就更好。
色谱简单流程方框图
色谱简单流程方框图：1．.典型流程中的各部件，效果，从而将各组分分离开来。
3．色谱操作条件选择最佳流速的选择：从速率理论方程式知道，载气流速对柱效有明显的影响。
如果从小到大改变载气线速，那么它和理论板高H的关系如图（1）所示：HHμμ图（1）板高H与载气线速μ关系图曲线的最低点，即H最小则柱效最高，此点对应的流速即是最佳线速度。
对N2来说，最佳线速为420~600cm/min；而H2则为600~720cm/min。
在实际工作中，往往采用稍高于最佳线速的流速，以缩短分析时间。
对于一个内径为4mm 的填充柱，载气流速多选用50~80ml/min。
4．固定相的使用温度范围任何一种固定相，都有其使用温度范围。
如柱温超过其上限，则固定相会流失或分解，使柱寿命缩短甚至失效，而且污染检测器；如果低于其下限，则固定液粘度变大，使组分在液相中的扩散系数D L加大，而使传质阻力增高，柱效降低。
往往还会出现异常现象，表现为峰形不正常。
如果低于固定液的凝固点时，则其已不是液相了，失去了分配能力。
一般说来，提高柱温，各组分的挥发度都增加，分配系统变小而组分靠拢，溶剂效率降低，不利于分开。
但操作速度快，分析周期短；降低柱温，有利于分离。
但柱温太低，组分蒸气在两相中的扩散传质速率大为减小，分配不能迅速达到平衡，致使峰形变宽、柱效下降，并延长分析时间。
甚至组分蒸气会冷凝下来，使分析不能正常进行。
5．汽化温度对气化温度的要求：应有足够的温度和热容量使被测试样瞬时汽化。
一般高于柱温50℃以上，或比样品中组分的最高沸点高出20~40℃；试样在该温度下，不被分解。
汽化温度不足的危害：峰形变宽、峰不对称，降低柱效及分离度；峰形异常，不能重复。
汽化温度过高的危害：样品分解，出现极为复杂的峰图，同样给以假象；汽化室橡皮垫变粘，易漏气；6．检测温度应保证样品组分蒸气不被冷凝，一般不低于柱温；要考虑检测器对温度的要求。
如火焰离子化检测器，温度不能低于100℃，防止水蒸汽冷凝，否则会破坏离子室的绝缘性，出现异常现象；要考虑温度对检测器灵敏度的影响，如热导检测器的温度高，则灵敏度降低。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2.3 工艺流程图
• 工艺流程草图的绘制
内容： 1、设备示意图； 2、全部物料及部分辅助流程管线的流程线； 3、设备名称和代号注释 4、物料来源及去向 注意事项： 1、根据单元操作的要求选择设备类型和形式； 2、间歇-连续流程可设置并联设备或暂存罐； 3、若流体利用位差流动则需考虑设备垂直相对位置； 4、重点位置的泵应设置备份； 5、当流程线发生交叉时，以主流程为连续线
2.3 工艺流程图
• 工艺流程草图的绘制
提示： 1、以主物料和辅助物料流程为主，可忽略检修、事故管 线； 2、设备图示形状大小无需精确符合实际比例 3、物料来源和去向表示方法如下图
X物料去X工段 物料去X
X物料来自X工段 物料来自X
2.3 工艺流程图
• 设备命名法
设备名称：物料+功能+设备类型，如软水加热器、毛油计量 泵，甲醇蒸汽冷凝器等 设备位号：设备分类代号+主项编号+设备顺序号+相同设备 尾号，如T1203A，P702B，V301等
2.3 工艺流程图
• 工艺流程草图的绘制
步骤： 1、根据方框流程图选择单元操作设备的类型，以主物料 流经次序，从左向右排列所有设备； 2、调整设备相对位置并补充辅助管线 3、用粗实线表示主物料，用中实线表示辅料，用箭头表 示物料流向，将各设备连接； 4、在设备下方标注设备名称和代号； 5、将所有物料的来源和去向以空心箭头标出
预酯化油
甘油三酯84% 游离脂肪酸5% 水分7% 胶3% 固杂1%
残留水分<0.1% 700mmHg 温度90 处理时间60min
水洗废水
含醇废水
2.3 工艺流程图
• 工艺流程图的常见类型
(1) 工艺流程示意图(方框流程图)：
简要反映设计思想，明确主要加工过程
(2) 工艺流程简图(草图)：
确定单元操作设备的类型和代号，设备相对位置，原辅料名称和流程 线、与其它工艺流程(工段)的关联
设备位号 T1203A 粗实线 甲醇精馏塔 设备名称
2.3 工艺流程图
• 设备命名法
化工部HG 20519.35-92标准设备代号如下表 设备类别 塔 泵 压缩机、风机 换热器 反应器 工业炉 代号 T P C E R F 设备类别 火炬、烟囱 容器 起重运输设备 计量设备 其他机械 其他设备 代号 S V L W M X
均相预酯化流程
水量15%油重 1次水洗 残留水分2% 温度80 水洗时间30min 沉降时间60min 废水含油3% 地沟油 水洗 干燥 硫酸1%油重 醇酸摩尔比9:1 温度65 反应时间4h 游离脂肪酸<0.5%
残留水分<0.1% 700mmHg 温度90 处理时间60min
预酯化
水洗
干燥 水量15%油重 3次水洗 水洗时间30min 温度80 沉降时间60min 废水含油3%
(3) 工艺物料流程图(Process Flow Diagram)：
明确设备示意图和流程线，标注设备名称、编号和特性参数，物料平 衡表，编制标题栏
(4) 带控制点的工艺流程图(Piping and Instrumentation Diagram)：
表达所有设备、管道、阀门、管件及仪表控制点，标注所有设备、管 道和仪表，编制标题栏。
