海湾消防外部设备定义
海湾消防设备技术性能阐述

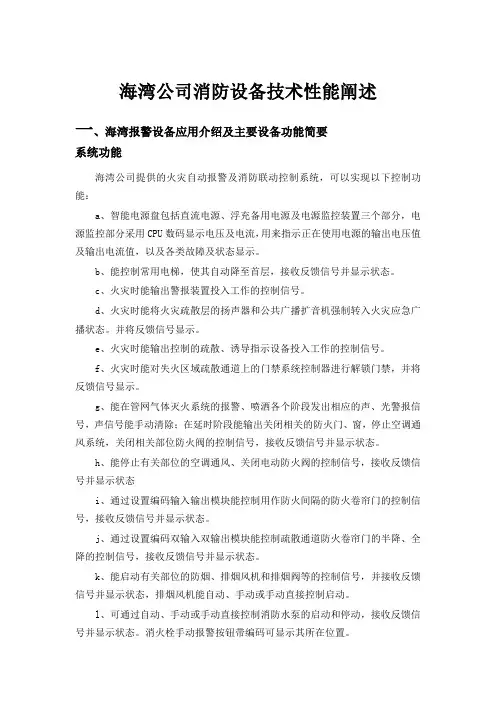

海湾公司消防设备技术性能阐述一、海湾报警设备应用介绍及主要设备功能简要系统功能海湾公司提供的火灾自动报警及消防联动控制系统，可以实现以下控制功能：a、智能电源盘包括直流电源、浮充备用电源及电源监控装置三个部分，电源监控部分采用CPU数码显示电压及电流，用来指示正在使用电源的输出电压值及输出电流值，以及各类故障及状态显示。
b、能控制常用电梯，使其自动降至首层，接收反馈信号并显示状态。
c、火灾时能输出警报装置投入工作的控制信号。
d、火灾时能将火灾疏散层的扬声器和公共广播扩音机强制转入火灾应急广播状态。
并将反馈信号显示。
e、火灾时能输出控制的疏散、诱导指示设备投入工作的控制信号。
f、火灾时能对失火区域疏散通道上的门禁系统控制器进行解锁门禁，并将反馈信号显示。
g、能在管网气体灭火系统的报警、喷洒各个阶段发出相应的声、光警报信号，声信号能手动清除；在延时阶段能输出关闭相关的防火门、窗，停止空调通风系统，关闭相关部位防火阀的控制信号，接收反馈信号并显示状态。
h、能停止有关部位的空调通风、关闭电动防火阀的控制信号，接收反馈信号并显示状态i、通过设置编码输入输出模块能控制用作防火间隔的防火卷帘门的控制信号，接收反馈信号并显示状态。
j、通过设置编码双输入双输出模块能控制疏散通道防火卷帘门的半降、全降的控制信号，接收反馈信号并显示状态。
k、能启动有关部位的防烟、排烟风机和排烟阀等的控制信号，并接收反馈信号并显示状态，排烟风机能自动、手动或手动直接控制启动。
l、可通过自动、手动或手动直接控制消防水泵的启动和停动，接收反馈信号并显示状态。
消火栓手动报警按钮带编码可显示其所在位置。
m、能输出自动喷水和水喷雾灭火系统的启动和停动的信号，可自动或手动控制喷淋泵的启动和停动，接收反馈信号并显示状态。
能显示水流指示器、湿式报警阀以及其他有关阀门所处状态。
n、火灾时能切断非消防电源，控制应急照明系统投入工作。
系统特性1）先进性我公司提供的系统采用总线制传输方式，分布式智能技术的应用大大提高了火灾探测及消防联动控制的可靠性。
海湾消防报警主机说明书
3.2.2
主机分为显示部分、控制部分两个单元，两者之间通过导线相连。
1．主机显示部分及控制部分结构如图3-3所示：
图3-3
上图接线说明：
开关板5V：两根，控制器开关板工作电源线。
打印机5V：两根，打印机工作电源线。
液晶背光：两根，驱动液晶背光照明电源线。注意：此线为高压！
液晶数据线：14根信号线。
本手册应由专人负责，妥善保管，以备日后查用。
第一部分概述8
第一章公司简介10
第二章JB-QG-GST5000火灾报警控制器(联动型)简介12
第二部分结构·安装·调试14
第三章JB-QG-GST5000控制器结构及配置说明16
控制器结构及配置方式概述16
JB-QG-GST5000控制器主机结构说明19
键盘解锁和锁键盘24
键盘解锁24
锁键24
注册信息检查25
检查系统配置25
检查回路配置25
检查设备信息26
信息显示与记录28
信息显示28
查看运行记录30
信息的打印31
消音31
火警及故障的处理31
故障的一般处理方法31
火警的一般处理方法32
设备离32
总线制被控设备的手动启动与停动操作33
第二部分
JB-QG-GST5000控制器结构及配置说明
安装与调试
第三章 JB-QG-GST5000控制器结构及配置说明
3.1
JB-QG-GST5000控制器采用柜式或琴台式结构安装，根据不同要求来配置回路板数、手动消防启动盘、LD－KZ08多线制联动控制盘等，另外本系统含有一块LD-D02智能电源盘，用于向外接模块或相应的被控设备供电。
注意:多线控制区的面板上装有手动锁和自动锁，当手动锁打开时，可直接进行多线制控制盘手动控制操作；当自动锁打开且控制器的总线制“自动允许”状态打开时，可按自动逻辑条件实现多线制控制盘自动联动控制。
海湾设备及系统操作详细简介
火灾自动报警系统、消防联动控制系统的组成和功能〔海湾设备〕系统组成外部设备包括：感烟探测器、温感探测器、手动报警按钮、消火栓报警按钮、监视模块、隔离器模块、动作控制模块、切换模块、广播模块、模块、分机、区域显示器、广播音箱和声光报警器。
主控室设备包括：火灾报警控制器、消防电源盘、多线制控制盘、总线制控制盘、主机、广播录放盘、功率放大器、SRT显示系统和打印机。
设备分项说明※烟感探测器：可自动完成对外界环境参数变化的补偿及火警、故障的判断，存储环境参数变化的特征曲线，极大提高了整个系统探测火灾的实时性、准确性；采用电子编码方式，现场编码简单、方便；采用指示灯闪烁的方式提示其正常工作状态，可在现场观察其运行状况。
※温感探测器：适用于发生火灾时有剧烈温升的场所，与感烟探测器配合使用更能可靠探测火灾，减少损失。
※手动报警按钮：当人工确认火灾发生后按下按钮，可向控制器发出火灾报警信号。
※消火栓报警按钮:当启用消火栓时，可直接按下按钮，此时按钮的红色指示灯，说明已向消防控制室发出了报警信息。
※监视模块：通过此模块，可将现场各种主动型设备如：水流指示器、压力开关等介入到消防控制系统的总线上，这些设备动作后，输出的动作开关信号可由GST-LD-8300型模块送入控制器，产生报警，并可通过控制器来联动其他相关设备动作。
※隔离器模块:当总线发生故障时，将发生故障的总线部分与整个系统隔离开来，以保证系统的其他部分能够正常工作，同时便于确定出发生故障的总线部位。
当故障部分的总线修复后，隔离器可自行恢复工作，将被隔离出去的部分重新纳入系统。
※动作控制模块:此模块用于现场各种一次动作并有动作信号输出的被动型设备如：排烟阀、送风阀、防火阀等接入到控制总线上。
本模块采用电子编码器进行编码，模块内有一对常开、常闭触点。
模块具有直流24V电压输出，用于与继电器触点接成有源输出，满足现场的不同需求。
另外模块还设有开关信号输入端，用来和现场设备的开关触点连接，以便对现场设备是否动作进行确认。
海湾设备调试步骤
海湾设备调试步骤 Jenny was compiled in January 2021一、检查线路1、总线线路（包括探头、手报、消火栓按钮、声光、模块等等现场设备的Z1/Z2信号线）：此线路无极性。
首先保证总线上两线不短路，其次保证每一根总线对地足够绝缘（理论上应该大于20兆欧）。
然后对每组总线测量其线间电阻：将万用表跳到测量通断的档位，及“”档，测得值正常情况下为“1500~1900”，而且正反值应该是几乎一样的阻值。
2、层显通讯线（即A、B线）：此线路有极性。
其他方面同样要保证不短路不接地线间电阻与上述总线线路特征值一样。
3、DC24V电源线：此线路在对外接线中无极性。
线间电阻在测量时是一个动态的变化的值，保证不短路即可，但是万不可与层显AB线串接，如果串接的话非常容易烧坏层显。
4、广播线与电话线：此线路无极性。
正常情况下电话线的线间电阻很大，而广播线由于有外部音箱并联，所以线间电阻很小有时甚至只有十几或者二十几欧姆。
二、检查主机设备1、各个板件的连接线要查看，保证其连接完好，特别是DC-DC电源模块与主机的连接线还有打印机的连接线，有时候会因为主机运送过程当中的颠簸而松动。
2、主机母槽上所插板件：除主板外其他板件如回路板、火灾显示盘接口卡、联网版、CRT接口卡都有拨码开关。
其中有个位和十位两个拨码口，一般情况下我们将回路板从“1”开始拨码（个位拨1十位拨0），以此类推将所有板件的拨码顺次拨好，这样的话我们在开机注册后才可以看到主机上的“外部设备检查”中出现“第1回路有***外部设备*个手动盘*个多线制”、“第2回路有***外部设备”等等。
3、打印机：打印机在主机运输中是最容易受损的部件，要查看其打印纸是否完好，是否与打印机脱离。
如果打印纸脱离，则需要上纸。
由于GST5000、GST500打印机皆为针式打印机，所以上纸时比较麻烦。
根据我的经验将纸头撕为梯形状比较容易上纸，如果撕太尖反而打印机不好识别有纸装入；在上纸中需要打印机运转，此时可以将打印机设置为“即时打印”而后不断给主机复位而让打印机运转，也可以按打印机的自检键让打印机自行运转（打印机自检的方法为：将打印机上的两个按键连续交替按下，可以使其进行自检）。
海湾：消控值机人员消防主机操作技能培训
主机：用于显示报警
信息、主机状态、操作 控制、调试设置等主控 区域。
手动启动盘：用于手动
启动设施设备及显示其启动 结果。（注：多用于防火卷 帘门、消防广播、送排烟阀、 强切、电梯、声光等，也可 用于防排烟机及水泵启动）
智能电源盘：用于向外接模块
或相应被控制设备供电(24V)。
多线制控制盘：多用于防排烟
编程等主控区。
7
二、火灾报警控制器简介
主机液晶屏信息显示：
手 标
报
警 类
序号 报警时间 设备编码
设备类型
地址描述
型
及
各 报 警 总 数
序号 反馈时间 设备编码 设备类型
地址描述
主 机 工 作 状 态
手标：类似于电脑的鼠标指到相应报警类型 可以通过TAB键和窗口切换键查看 报警类型。选定后按确定键出现高亮度条，再通过上下键查看报警点位。
目录
一、概 述 二、火灾报警控制器简介 三、主机基本操作简介 四、消防报警系统组成
1
目录
一、概 述
2
一、概述
本PPT对海湾GST5000型消防主机组成和基本操作 进行了讲解。 适用于对海湾消防主机没有接触过的员工。 青岛CBD万达广场消防中控室配置8台海湾消防主机， 点位总数达1.5万余点。 监控范围包含步行街、主力店、住宅楼、商务楼等区 域。
13
二、火灾报警控制器简介
消防电话主机面板设置
话筒
听筒
设备状态和电子录 音设备控制区
消防电话主机：用于接听外部消防电话。（注：外部消防电 话多设置在重点部位和手动按钮上，使用外部消防电话时不 需拨号，即插即用，信号直接接入中控室消防电话主机）
海湾消防报警主机说明书gst5000
海湾消防报警主机说明书目录第一部分 .................................................................................................................................................................... 概述 (4)第一章公司简介 (5)第二章JB-QG-GST5000火灾报警控制器(联动型)简介 (6)第二部分 ............................................................................................................................................ 结构·安装·调试 (7)第三章JB-QG-GST5000控制器结构及配置说明 (8)3.1控制器结构及配置方式概述 (8)3.2JB-QG-GST5000控制器主机结构说明 (9)3.2.1 按键及面板设置说明 (9)3.2.2 控制器主机内部结构说明 (10)3.364路手动消防启动盘结构说明 (12)3.3.1 面板结构说明 (12)3.3.2 内部结构说明 (13)3.4LD-D02智能电源盘结构说明 (13)3.5LD-KZ08多线制控制盘结构说明 (14)3.5.1 控制盘外观说明 (14)3.5.2 控制盘背面结构及接线端子说明 (14)3.6控制器主电源盒端子说明 (15)3.7控制器典型配置及内部结构说明 (15)3.7.1 典型配置外观示意 (15)3.7.2 内部结构及连接线示意 (16)3.7.3 控制器对外接线端子说明 (17)第四章安装与调试 (19)4.1开箱检查 (19)4.2机柜的安装条件及方式 (19)4.3开机检查 (19)4.4外部设备检查 (20)4.5接线和设置 (20)4.6调试 (20)第三部分系统应用 (21)第五章一般性用户使用说明 (22)媒体编号5.1开机、关机与自检 (22)旧底图总号5.2键盘操作前准备 (24)底图总号5.2.1 键盘的命令功能和字符功能 (24)5.2.2 数据输入的一般方法 (24)5.2.3 信息查看操作的一般方法 (24)5.3键盘解锁和锁键盘 (24)5.3.1 键盘解锁 (24)5.3.2 锁键 (25)5.4注册信息检查 (25)5.4.1 检查系统配置 (25)5.4.2 检查回路配置 (25)5.4.3 检查设备信息 (27)5.5信息显示与记录 (29)5.5.1 信息显示 (29)5.5.2 查看运行记录 (31)5.5.3 信息的打印 (32)5.6消音 (32)5.7火警及故障的处理 (33)5.7.1 故障的一般处理方法 (33)5.7.2 火警的一般处理方法 (33)5.8设备的隔离与取消隔离 (33)5.8.1 设备隔离 (33)5.8.2 取消隔离 (34)5.9总线制被控设备的手动启动与停动操作 (34)5.9.1 对外部设备进行手动启动操作的条件 (34)5.9.2 利用主机键盘进行的被控设备启动/停动操作 (35)5.9.3 利用手动消防启动盘进行的被控设备手动启动/停动操作 (35)5.10总线制被控设备的自动联动控制 (35)5.10.1 实现自动联动的条件 (35)5.10.2 自动联动逻辑的实现 (35)5.11气体灭火设备的启动和停止控制 (36)5.11.1 气体灭火设备的启动条件 (36)5.11.2 气体灭火设备的手动启动控制 (36)5.11.3 气体灭火设备的自动联动控制 (37)5.11.4 气体灭火设备的紧急停动控制 (38)5.12清除功能 (38)6.6启动方式设置 (38)6.7气体喷洒允许控制设置设备 (39)第四部分更进一步的说明 (39)第七章LD-KZ08多线制控制盘操作使用说明 (40)媒体编号7.1多线制控制盘功能设定 (40)旧底图总号7.2操作使用说明 (41)底图总号7.3与LD-302B切换模块接线说明 (42)7.4多线制联动控制盘控制应用举例 (42)第八章与CRT显示系统和远程监控网络的连接 (44)8.1与CRT显示系统的连接和相关设置 (44)8.1.1连接 (44)8.1.2 地址设置 (44)8.2与远程监控网络相关设置 (45)第五部分用户须知 (46)第十章故障处理和定期检查 (47)10.1一般性故障处理 (47)10.2定期检查和更换 (48)第十一章注意事项 (51)附录一技术指标 (52)附录二设备类型表 (54)附录三标准汉字码表 (55)附录四补充汉字码表 (59)附录五调试表格 (61)附录六整机内部接线示意图 (62)媒体编号旧底图总号底图总号JB-QG-GST5000火灾报警控制器（联动型）第一部分概述公司简介JB-QG-GST5000火灾报警控制器（联动型）简介媒体编号旧底图总号底图总号第一章公司简介海湾安全技术（集团）有限公司是专业从事楼宇自动化控制系统、火灾自动报警和消防联动控制系统及相关技术产品开发、生产、销售和工程服务的高科技企业，技术力量雄厚，检测手段齐全，管理体制严格，产品技术水平和产量居全国同行业前列。
海湾设备定义表精编版
61
联动电源
86
探测器脏
12
消防广播
37
气体启动
62
多线制锁
87
多线制盘
13
讯响器
38
气体停动
63
部分设备
88
模拟感温
14
消防电话
39
从机
64
雨淋阀
89
漏电报警
15
消火栓
40
火灾示盘
65
感温棒
90
总线
16
消火栓泵
41
闸阀
பைடு நூலகம்66
故障输出
91
17
喷淋泵
42
干粉灭火
67
手动允许
92
18
稳压泵
43
泡沫泵
泵故障
79
未定义
05
复合火焰
30
水流指示
55
急启按钮
80
未定义
06
光束感烟
31
电梯
56
急停按钮
81
消火栓
07
紫外火焰
32
空调机组
57
雨淋泵
82
缆式感温
08
线型感温
33
柴油发电
58
上位机
83
吸气感烟
09
吸气感烟
34
照明配电
59
回路
84
吸气火警
10
复合探测
35
动力配电
60
空压机
85
吸气预警
11
手动按钮
36
68
自动允许
93
19
排烟机
44
海湾：消控值机人员消防主机操作技能培训
多线制控制盘：多用于防排烟
机及消防水泵的启动。不用通过 主机确认，直接启动设备。
7
二、火灾报警控制器简介
主机控制面板组成
液晶屏：用于显示主机报警
及相关信息的窗口。
打印机：即时打印火警
信息。（注：可通过打 印控制键，更改打印状 态）
指示灯：用于配合液晶屏显示
主机相关信息情况及供电状态。 时间显示：显示主机当前时间。
13
二、火灾报警控制器简介
消防广播主机面板设置
广播分配盘：用于广播区域分布。（注：本广场使用手动盘对广播播放分 区）
CD录放盘：用于播放紧急疏散警报和联动测试音乐。（注：默认状态为 应急广播状态。测试时可切换播放CD，按CD建切换至CD放音状态。）
广播功率放大器：使用消防广播时须将其开启。（注：开关为左边黑色 按钮，本监控室共分10台，可根据标识进行识别区域）
46
感谢聆听
ZSFZ型湿式报警阀
干式报警阀
43
四、消防报警系统组成
海湾消防报警系统外部设备详介
• 1、JTY-GD-G3型点型光电感烟火灾探测器 • 2、JTY-GM-GST9611型点型光电感烟火灾探测器 • 3、TW-ZCD-G3N型点型差定温火灾探测器 • 4、JTW-ZOM-GST9612型点型差定温火灾探测器 • 5、JTF-GOM-GST601型点型复合式感烟感温火灾探测器 • 6、JTY-HM-GST102型线型光束感烟火灾探测器 • 7、JTG-ZW-G1型点型紫外火焰探测器 • 8、GST-BMQ-1B型电子编码器(带I2C接口)
6
二、火灾报警控制器简介
火灾报警控制器面板组成
主机：用于显示报警
信息、主机状态、操作 控制、调试设置等主控 区域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
00未定义25电磁阀50气压罐75
01离子烟感26卷帘门中51水幕泵76
02差定温27卷帘门下52层号灯77
03光电烟感28防火门53设备停动78
04报警接口29压力开关54泵故障79
05可燃气体30水流指示55急启按钮80水流指示（可报火警）
06红外对射31电梯56急停按钮81消火栓（可报火警）
07紫外感光32空调机组57雨淋泵82缆式感温（可报火警，无长度指示）08缆式感温33柴油发电58上位机83吸气感烟
09模拟感温34照明配电59回路84吸气火警
10复合探测35动力配电60空压机85吸气预警
11手动按钮36水幕电磁61联动电源86
12消防广播37气体启动62多线制盘锁87
13讯响器38气体停动6388
14消防电话39从机64雨淋阀89
15消火栓40火灾显示盘65感温棒90
16消火栓泵41闸阀66故障输出91
17喷淋泵42干粉灭火6792
18稳压泵43泡沫泵68外控允许93
19排烟机44消防电源69外控禁止94
20送风机45紧急照明70备用指示95
21新风机46疏导指示71门灯96
22防火阀47喷洒指示72备用工作97
23排烟阀48防盗模块7398
24送风阀49信号蝶阀7499
火警）
可报火警）
（可报火警，无长度指示）。
