止水钢板和橡胶止水带
止水钢板、橡胶止水带原来是这个样子的
处理的方法很多，其中比较通行的方法是设置止水钢板。即在浇筑下层混凝土时，预埋300*3的钢板，其中有10-15cm的上部露在外面，在下次再浇筑混凝土时把这部分的钢板一起浇筑进去，起到阻止外面的压力水渗入的作用。钢板止水带选择的厚度一般为2mm厚3mm厚。
止水钢板成品
一般钢板止水带是采用冷轧板作为母材,因为冷板厚度能够均匀，热板一般厚度达不到均匀的程度，厚度一般为2毫米或者3毫米，长度一般加工成3米长者6米长，一般为三米好运输。
止水钢板成型
止水钢板对焊接节点要求较高，不能出现漏点，影响防水性能。
止水钢板转角处丁字形
止水钢板转角处7型
止水钢板柱节点箍筋
?
1、止水钢板表面无油物、无明显弯曲等现象。
?
?
2、止水钢板位置、埋深等必须符合规定的要求。如设计无要求，止水钢板位置
应为所在结构部位截面的中间位置，埋深应为止水钢板宽度的中间值，止水钢板折边所形成的凹面应朝向迎水面。
?
?
3、止水钢板规格符合要求（一般为3㎜厚止水钢板、宽度不小于300㎜、折边
30-50㎜），两块止水钢板的搭接不应少于50mm,具是双面满焊。
?
?
4、加固措施应得当、牢固，焊接必须是满焊，焊缝饱满不得漏焊。
?
?
5、止水钢板与钢筋焊接时严禁焊穿钢板或与钢板有空隙。
?
止水钢板搭接长度连接操作要求：
搭接长度没有具体规定，但是对搭接接头或者对接接头处钢板必须进行全焊，止水钢板搭接长度，在国家规范上没有具体规定，只是要求对接或搭接处必须满焊。因为止水钢板搭接长度的作用，就是保证在混凝土接槎处不出现渗漏的一种附加措施。对于有防水要求的建筑，国家规定应该在地下部分至少是二级防水的要求，正常的防水设计中，已经有的措施中，已经有至少两道防水的技术措施了，再设置的附加措施就是再设置一道防水措施。只要能保证不出现渗漏就可以了。
?
1.先将两根12#钢筋垂直于底板固定，将止水钢板置于两根钢筋中间，通过一根
水平钢筋穿透止水钢板，并在水平钢筋上面焊接止水环，将止水环和止水钢板之间满焊连接。止水钢板宽度不小于400mm，分别埋入底板砼中200mm，该先浇砼应高于底板上表面200mm以上，钢板厚度不小于3mm，为保证钢板施工时具有一定的刚度，最好钢板长方向两边50mm折边，约折30度边；
?
?
2、待止水钢板基本就位，钢板之间应尽量减少借口，钢板之间的接口可采用搭
接焊接，搭接长度宜大于400mm，焊缝必须满焊；
?
止水钢板两种防水方式：
?
止水钢板主动性防水
?
重视落实防水功能质量要求，止水钢板防水功能是建筑工程质量要求最基本的功能之一，只有从设计开始就重视它，才能从根本上杜绝建筑工程或构筑物渗漏问题，优良的建筑工程应做到主动性防水，因为止水钢板防水技术是一门综合性、应用性很强的技术科学，提高建筑工程的防水质量，必须从整个止水钢板防水体系出发，既要研究止水钢板防水体系内的每个环节，又要研究这些环节之间的关联性，只有这样，才能解决工程整个止水钢板防水体系的问题，止水钢板整体防水是工程达到优良标准的必备条件之一。
?
止水钢板被动性防水
被动性防水即从工程开始思想上就缺乏对止水钢板防水重要性的认识，使止水钢板防水工程造价偏低，投入资金少，追求所谓的“质优价廉”，材料上质量低劣或使用假冒产品，甚至没有预算，设计上忽略或一带而过，造成工程渗漏
水事故，最后不得不边建设边堵漏，造成了很大的财产损失，浪费了大量的人力物力，即使经过治理解决了渗漏水问题，也会耗去巨大的修缮费用。

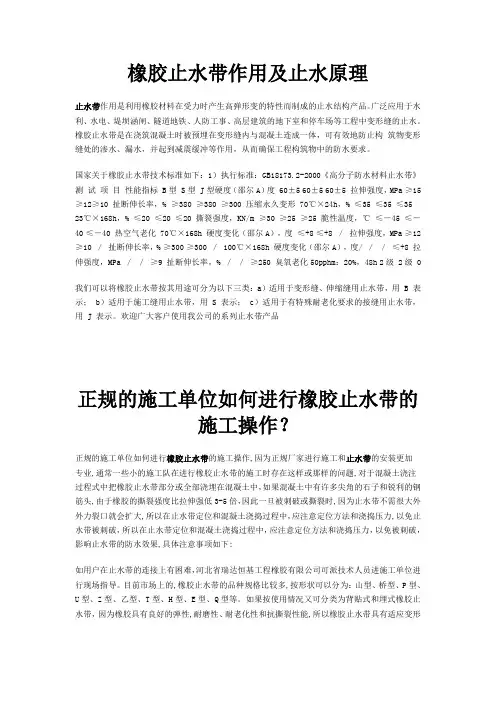

橡胶止水带
橡胶止水带和止水橡皮系以天然橡胶与各种合成橡胶为主要原料，掺加各种助剂及填充料，经塑炼、混炼、压制成型，其品种规格较多，有桥型、山型、P型、U型、Z型、乙型、T型、H型、E型、Q型等。根据使用情况又可分类为埋式橡胶止水带和背贴式橡胶止水带。该止水材料具有良好的弹性，耐磨性、耐老化性和抗撕裂性能，适应变形能力强、防水性能好，温度使用范围为
-45℃-+60℃.当温度超过70℃,以及橡胶止水带受强烈的氧化作用或受油类等有机溶剂侵蚀时，均不得使用橡胶止水带。一般常在地下室外墙和后浇带施工时使用。
使用方法
胶止水带必需采取可靠的固定措施，绑扎钢筋和支模时。防止在浇注混凝土时发生位移，保证止水带在混凝土中的正确位置。
只能在止水带的允许部位上穿孔打洞，对于固定止水带时。不得损坏止水带有效防水部位。
常用的固定方法有：利用附加钢筋固定；专用卡具固定；用铅丝和模板固定等。不论采用何种固定方法，对于止水带的固定方法应按设计要求的施工规范进行且必需保证止水带定位准确，不损坏止水带有效防水部位，方便混凝土浇捣。
分类
CB型橡胶止水带（埋入式中间有孔型）；
CP型橡胶止水带（埋入式中间无孔型）；
EP型橡胶止水带（外贴式中间无孔型）。
按材质可分为：天然橡胶止水带，氯丁橡胶止水带，三元乙丙橡胶止水带。
按使用情况可分为：中埋式橡胶止水带和背贴式橡胶止水带(外贴式橡胶止水带)、钢边橡胶止水带、遇水膨胀橡胶止水带、平板式止水带。
施工安装
止水带是在混凝土浇注过程式中部分或全部浇埋在混凝土中，混凝土中有许多尖角的石子和锐利的钢筋头，由于塑料和橡胶的撕裂强度比拉伸强低3-5倍，止水带一旦被刺破或撕裂时，不需很大外外力裂口就会扩大，所以在止水带定位和混凝土浇捣过程中，应注意定位方法和浇捣压力，以免止水带被刺破，影响止水效果,具体注意事项如下:
?
1 止水带不得长时间露天曝晒，防止雨淋，勿与污染性强的化学物质接触。
?
?
2 在运输和施工中，防止机械，钢筋损伤止水带。
?
?
3 施工过程中，止水带必须可靠固定，避免在浇注混凝土时发生位移，保证止水
带在混凝土中的正确位置。
?
?
4 固定止水带的方法有：利用附加钢筋固定；专用卡具固定；铅丝和模板固定等，
如需穿孔时，只能选在止水带的边缘安装区，不得损伤其它部分。
?
?
5 用户定货时应根据工程结构，设计图纸计算好产品长度，异型结构要有图纸说
明，尽量在工厂中将止水带连接成整体，如需在现场连接时，可采用电加热板硫化粘合或冷粘接(橡胶止水带)或焊接(塑料止水带)的方法
?
