为改善在校大学生生活与学习环境，江苏建筑职业技术学院拟在学生宿舍11#、12#、13#、14#、18#楼的每间宿舍安装空调，并在每层安装电热水器。
因为空调用电量较大，学生宿舍在建设时，未考虑空调的用电容量问题，原有的配电变压器、输电线路和配电开关均不能满足安装空调与热水器后的负荷容量要求，所以需重新设计供电系统。
五栋学生宿舍楼基本情况表
楼号房间数楼层数楼号房间数楼层数
学11 245 6 学13 233 7
学12 245 6 学14 233 7
学18 166 7
各间宿舍拟分别安装一台1.5匹空调（需在专门位置配专用插座），另外有一支日光灯用于室内照明，每个桌位有一个电源插座，供笔记本电脑或台灯使用，宿舍楼每层分别安装一台12kW的电热水器。
10kV高压电源来自拟建的学7、学8之间的开闭所。
根据实际负荷用电情况，对这五栋学生宿舍楼进行供配电系统设计，具体有以下几个方面内容：
1）负荷计算，总进线与支干线计算电流的确定；
2）变压器台数、容量及类型的确定；
3）变电所位置、形式、进线、出线及布局；
4）变/配电所主接线方案的设计（含高、低压配电所屏及一次设备的选用）；
5）变/配电所进出线缆的截面积及敷设方式的选择；
6）短路相关参数的计算；
7）二次回路方案的确定；
8）继保方案及整定参数的确定。
需提交的材料：
1）绘制各层照明平面图和插座平面图；
2）绘制供配电系统图，并列出设备材料表；
3）对设计进行必要的说明，写出设计说明书。
中小学校建筑电气设计要求
中小学校建筑电气设计要求1、中小学校应设置安全的供电设施和线路。
2、中小学校的供、配电设计应符合下列规定：（1）中小学校内建筑的照明用电和动力用电应设总配电装置和总电能计量装置。
总配电装置的位置宜深入或接近负荷中心，且便于进出线。
（2）中小学校内建筑的电梯、水泵、风机、空调等设备应设电能计量装置并采取节电措施。
（3）各幢建筑的电源引入处应设置电源总切断装置和可靠的接地装置，各楼层应分别设置电源切断装置。
（4）中小学校的建筑应预留配电系统的竖向贯通井道及配电设备位置。
（5）室内线路应采用暗线敷设。
（6）配电系统支路的划分应符合以下原则：1)教学用房和非教学用房的照明线路应分设不同支路；2)门厅、走道、楼梯照明线路应设置单独支路；3)教室内电源插座与照明用电应分设不同支路；4)空调用电应设专用线路。
（7）教学用房照明线路支路的控制范围不宜过大，以2个～3个教室为宜。
（8）门厅、走道、楼梯照明线路宜集中控制。
（9）采用视听教学器材的教学用房，照明灯具宜分组控制。
3、学校建筑应设置人工照明装置，并应符合下列规定：（1）疏散走道及楼梯应设置应急照明灯具及灯光疏散指示标志。
（2）教室黑板应设专用黑板照明灯具，其最低维持平均照度应为500lx，黑板面上的照度最低均匀度宜为0.7。
黑板灯具不得对学生和教师产生直接眩光。
（3）教室应采用高效率灯具，不得采用裸灯。
灯具悬挂高度距桌面的距离不应低于1.70m。
灯管应采用长轴垂直于黑板的方向布置。
（4）坡地面或阶梯地面的合班教室，前排灯不应遮挡后排学生视线，并不应产生直接眩光。
4、教室照明光源宜采用显色指数Ra大于80的细管径稀土三基色荧光灯。
对识别颜色有较高要求的教室，宜采用显色指数Ra大于90的高显色性光源；有条件的学校，教室宜选用无眩光灯具。
5、中小学校照明在计算照度时，维护系数宜取0.8。
6、教学及教学辅助用房电源设置应符合下列规定：（1）各教室的前后墙应各设置一组电源插座；每组电源插座均应为220V二孔、三孔安全型插座。
学生宿舍楼配电设计
学生宿舍楼配电设计摘要：介绍了校园学生宿舍楼的配电设计，阐述了负荷计算、负荷等级的确定、照度的选择、配电系统的设计电器设备的选择、防雷与接地系统的设计。
给出了一个安全用电和节约能源的系统方案。
为学生创造了一个良好的学习、工作环境。
关键词：宿舍楼、负荷等级、负荷计算、配电系统、电气设备的选择前言：不同的学校，不同的宿舍之间规模大小不同，因而用电情况和电力运行的情况也各不相同。
因此，不可能有一套标准的适用于一切宿舍楼的配电系统。
在对该宿舍的用电量需要进行定性和定量的分析，评估它当前的以及将来的电量情况。
力求编制出一套最佳的配电方案。
在分析宿舍楼用电需求时不仅要搞清楚电力使用的种种细节，还必须考虑到用电的可靠性和经济性等诸多方面的因素，以求得供求间的最佳平衡。
在设计中尽量采用符合国家现行有关标准的效率高、能耗低、性能先进的电气产品。
1：工程的慨述学生宿舍楼是学校建筑的主要部分。
学生能够努力学习，和圆满地完成各科学业，与他们能够很好地睡眠、休息是分部开的。
这样作为校园生活区的学生宿舍配电的合理设计就显得格外重要。
本次设计是学校学生公寓的供配电设计，建筑面积约为10000㎡，随着教学产业的不断发展，学生宿舍建筑的规模和数量都越来越多。
每个宿舍单体面积也比较大，一般总面积为8000∽15000㎡；有些都是在一楼设自行车库、水泵房、配电机房。
顶楼装太阳能热水器，和电热棒。
二楼至七楼为学生休息宿舍，建筑形式多为条型与连廊的组合；宿舍房间内住的人数为4-6人，每栋大约150∽200间；建筑层数5∽7层，高度不超过24m。
总之，大多数宿舍按《宿舍建筑设计规范》（JGJ36—2005）表，居住类型和人均使用面积分类为三类。
学生公寓的建筑的特点一般采用10KV高压供电，而一般高层宿舍楼则可采用城市公用变压器低压供电，用电量大，对电气设备的要求较高；队消防系统的安全、可靠性要求较高；对防雷、接地等安全要求较高。
2：配电系统的设计供配电技术，分为强电部分和弱电部分。
学生公寓供配电系统设计
NANCHANG UNIVERSITY GONGQING COLLEGE 学士学位论文（设计）THESIS OF BACHELOR（2010—2014年）中文题目: 学生公寓供配电系统设计英文题目：Student Apartments for Supply and DistributionSystem Design学院：系别：专业班级：学生姓名：学号：指导教师：毕业论文（设计）原创性声明本人所呈交的毕业论文（设计）是我在导师的指导下进行的研究工作及取得的研究成果。
据我所知，除文中已经注明引用的内容外，本论文（设计）不包含其他个人已经发表或撰写过的研究成果。
对本论文（设计）的研究做出重要贡献的个人和集体，均已在文中作了明确说明并表示谢意。
作者签名：日期：毕业论文（设计）授权使用说明本论文（设计）作者完全了解**学院有关保留、使用毕业论文（设计）的规定，学校有权保留论文（设计）并向相关部门送交论文（设计）的电子版和纸质版。
有权将论文（设计）用于非赢利目的的少量复制并允许论文（设计）进入学校图书馆被查阅。
学校可以公布论文（设计）的全部或部分内容。
保密的论文（设计）在解密后适用本规定。
作者签名：指导教师签名：日期：日期：注意事项1.设计（论文）的内容包括：1）封面（按教务处制定的标准封面格式制作）2）原创性声明3）中文摘要（300字左右）、关键词4）外文摘要、关键词5）目次页（附件不统一编入）6）论文主体部分：引言（或绪论）、正文、结论7）参考文献8）致谢9）附录（对论文支持必要时）2.论文字数要求：理工类设计（论文）正文字数不少于1万字（不包括图纸、程序清单等），文科类论文正文字数不少于1.2万字。
3.附件包括：任务书、开题报告、外文译文、译文原文（复印件）。
4.文字、图表要求：1）文字通顺，语言流畅，书写字迹工整，打印字体及大小符合要求，无错别字，不准请他人代写2）工程设计类题目的图纸，要求部分用尺规绘制，部分用计算机绘制，所有图纸应符合国家技术标准规范。

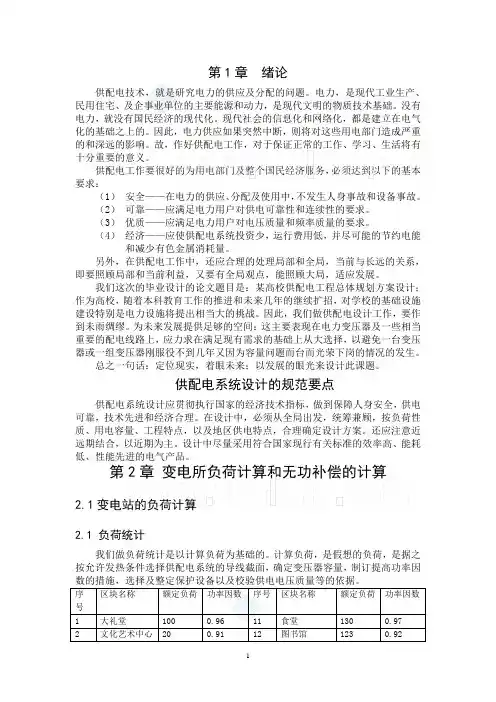

某校10kv配电房设计
第1章绪论供配电技术，就是研究电力的供应及分配的问题。
电力，是现代工业生产、民用住宅、及企事业单位的主要能源和动力，是现代文明的物质技术基础。
没有电力，就没有国民经济的现代化。
现代社会的信息化和网络化，都是建立在电气化的基础之上的。
因此，电力供应如果突然中断，则将对这些用电部门造成严重的和深远的影响。
故，作好供配电工作，对于保证正常的工作、学习、生活将有十分重要的意义。
供配电工作要很好的为用电部门及整个国民经济服务，必须达到以下的基本要求：（1）安全——在电力的供应、分配及使用中，不发生人身事故和设备事故。
（2）可靠——应满足电力用户对供电可靠性和连续性的要求。
（3）优质——应满足电力用户对电压质量和频率质量的要求。
（4）经济——应使供配电系统投资少，运行费用低，并尽可能的节约电能和减少有色金属消耗量。
另外，在供配电工作中，还应合理的处理局部和全局，当前与长远的关系，即要照顾局部和当前利益，又要有全局观点，能照顾大局，适应发展。
我们这次的毕业设计的论文题目是：某高校供配电工程总体规划方案设计；作为高校，随着本科教育工作的推进和未来几年的继续扩招，对学校的基础设施建设特别是电力设施将提出相当大的挑战。
因此，我们做供配电设计工作，要作到未雨绸缪。
为未来发展提供足够的空间：这主要表现在电力变压器及一些相当重要的配电线路上，应力求在满足现有需求的基础上从大选择，以避免一台变压器或一组变压器刚服役不到几年又因为容量问题而台而光荣下岗的情况的发生。
总之一句话：定位现实，着眼未来；以发展的眼光来设计此课题。
供配电系统设计的规范要点供配电系统设计应贯彻执行国家的经济技术指标，做到保障人身安全，供电可靠，技术先进和经济合理。
在设计中，必须从全局出发，统筹兼顾，按负荷性质、用电容量、工程特点，以及地区供电特点，合理确定设计方案。
还应注意近远期结合，以近期为主。
设计中尽量采用符合国家现行有关标准的效率高、能耗低、性能先进的电气产品。
学生宿舍楼配电设计
学生宿舍楼配电设计(共9页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--学生宿舍楼配电设计摘要：介绍了校园学生宿舍楼的配电设计，阐述了负荷计算、负荷等级的确定、照度的选择、配电系统的设计电器设备的选择、防雷与接地系统的设计。
给出了一个安全用电和节约能源的系统方案。
为学生创造了一个良好的学习、工作环境。
关键词：宿舍楼、负荷等级、负荷计算、配电系统、电气设备的选择前言：不同的学校，不同的宿舍之间规模大小不同，因而用电情况和电力运行的情况也各不相同。
因此，不可能有一套标准的适用于一切宿舍楼的配电系统。
在对该宿舍的用电量需要进行定性和定量的分析，评估它当前的以及将来的电量情况。
力求编制出一套最佳的配电方案。
在分析宿舍楼用电需求时不仅要搞清楚电力使用的种种细节，还必须考虑到用电的可靠性和经济性等诸多方面的因素，以求得供求间的最佳平衡。
在设计中尽量采用符合国家现行有关标准的效率高、能耗低、性能先进的电气产品。
1：工程的慨述学生宿舍楼是学校建筑的主要部分。
学生能够努力学习，和圆满地完成各科学业，与他们能够很好地睡眠、休息是分部开的。
这样作为校园生活区的学生宿舍配电的合理设计就显得格外重要。
本次设计是学校学生公寓的供配电设计，建筑面积约为10000㎡，随着教学产业的不断发展，学生宿舍建筑的规模和数量都越来越多。
每个宿舍单体面积也比较大，一般总面积为8000∽15000㎡；有些都是在一楼设自行车库、水泵房、配电机房。
顶楼装太阳能热水器，和电热棒。
二楼至七楼为学生休息宿舍，建筑形式多为条型与连廊的组合；宿舍房间内住的人数为4-6人，每栋大约150∽200间；建筑层数5∽7层，高度不超过24m。
总之，大多数宿舍按《宿舍建筑设计规范》（JGJ36—2005）表，居住类型和人均使用面积分类为三类。
学生公寓的建筑的特点一般采用10KV高压供电，而一般高层宿舍楼则可采用城市公用变压器低压供电，用电量大，对电气设备的要求较高；队消防系统的安全、可靠性要求较高；对防雷、接地等安全要求较高。
学校电气工程设计方案
学校电气工程设计方案一、项目概况本项目是一所中等规模学校的电气工程设计方案，学校占地面积约100亩，建筑总面积约2万平方米，包括教学楼、实验楼、行政楼、学生宿舍楼等。
电气系统主要包括供电系统、照明系统、弱电系统、智能化系统和消防安全系统。
项目的目标是为学校提供安全、可靠、高效的电气系统，满足学校的日常用电需求，同时提高能源利用效率，减少能源浪费，保障校园安全。
二、设计原则1. 安全性：电气工程设计必须符合国家标准和规定，确保供电系统和用电设备的安全运行。
2. 可靠性：电气系统的设计必须能够保证系统稳定可靠地供电，确保学校各类设备和设施正常运行。
3. 高效性：电气系统设计要注重节能环保，提高能源利用效率，减少能源浪费。
4. 智能化：电气系统设计应引入智能化技术，提高系统的自动化程度，提升学校用电管理效率。
5. 经济性：在保证质量的前提下，尽可能降低成本，确保项目的经济效益。
三、供电系统设计1. 供电主干线路：学校电气系统的主要供电干线路采用10KV高压线路供电，配电变压器采用10KV/0.4KV，采用箱式变电站，保障供电可靠。
2. 配电系统：学校内部的低压配电系统采用双回路供电设计，保证供电的可靠性。
并设计电力配电箱，安装合适的开关、断路器等配电设备，保障供电的安全性。
3. 备用电源：为了应对突发停电等情况，设计备用发电机组，保障学校必要设备的正常运行。
四、照明系统设计1. 教学楼照明：- 教室和办公室采用节能型日光灯，采用遥控开关等智能化控制设备，提高照明的节能效率。
- 实验室采用LED照明，保证照明质量。
2. 外部环境照明：- 学校广场、道路等采用LED路灯，提高路灯的亮度和能源利用效率。
五、弱电系统设计1. 信息网络：- 配备高速光纤网络，建立校园宽带网络，满足学校师生上网需求。
- 教学楼、实验楼等配备无线网络覆盖，提供无线网络服务。
2. 视听系统：- 教室等配备多媒体教学设备，提供视听教学服务。
浅谈学校学生宿舍电气设计
浅谈学校学生宿舍电气设计[摘要]笔者浅谈了做过的几个宿舍楼的设计：一是电力负荷是供电设计的主要依据参数。
二是计费方式，高压侧采用高供电高计。
三是照明灯具及整流器的选择。
四是弱电系统等。
[关键词]学生宿舍楼电气设计随着大量高校新校区和大学城的大规模开发建设,及汶川地震对大、中学校建筑物的破坏，各高等学校积极利用社会资金，通过各种渠道，运用社会化的办法，建设了很多的学生宿舍楼。
较大程度的改善了学生的住宿条件，受到学生的一致欢迎。
住宿条件由原来的只有普通照明，到现在宿舍内有卫生间、及热水淋浴系统，电视、电话、电脑网络终端，室内预留空调插座。
浅谈本人做过的几个宿舍楼的设计。
一、电力负荷是供电设计的主要依据参数计算准确与否，对合理选择变压器及进线电缆的选择均起决定作用。
下面以一栋六层的大学生宿舍楼、每层42间宿舍为例来进线负荷计算。
每间宿舍功率：第一回路，作为照明、卫生间换气扇及浴霸用电负荷1800W；,第二回路，作为普通插座、有线电视、普通用电设备的用电负荷2000W；,第三回路，卫生间电热水器用电负荷2000W；第四回路，预留空调负荷2000W。
第五回路，备用。
所以每间宿舍的总负荷为7.8KW，同时使用系数K=0.5，计算负荷3.9KW,功率因素0.9（补偿后），则计算电流19.70A。
每间宿舍的进线为3X6mm2,断路器选25A的。
每层负荷：163KW,层负荷比较大线路比较长。
建筑专业一般超过55m 设置伸缩缝，管线穿伸缩缝施工要采用金属软管做软连接，施工比较复杂。
故我一般是按伸缩缝做分隔，伸缩缝两边分别进线，设置配电箱。
暂按平均分配，一层伸缩缝两边各21间宿舍计算，层负荷21X3.9=81.9KW,层同时使用系数按0.85计，层计算功率69.62KW。
三相供电，功率因素0.9（补偿后）计算电流为117.52A。
117.52X1.25=146.90A，选择160A的3P断路器。
进线电缆：3X70mm2+2x35mm2低压交联聚氯乙烯电缆穿PVC管敷设。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
学生宿舍楼配电设计摘要：介绍了校园学生宿舍楼的配电设计，阐述了负荷计算、负荷等级的确定、照度的选择、配电系统的设计电器设备的选择、防雷与接地系统的设计。
给出了一个安全用电和节约能源的系统方案。
为学生创造了一个良好的学习、工作环境。
关键词：宿舍楼、负荷等级、负荷计算、配电系统、电气设备的选择前言：不同的学校，不同的宿舍之间规模大小不同，因而用电情况和电力运行的情况也各不相同。
因此，不可能有一套标准的适用于一切宿舍楼的配电系统。
在对该宿舍的用电量需要进行定性和定量的分析，评估它当前的以及将来的电量情况。
力求编制出一套最佳的配电方案。
在分析宿舍楼用电需求时不仅要搞清楚电力使用的种种细节，还必须考虑到用电的可靠性和经济性等诸多方面的因素，以求得供求间的最佳平衡。
在设计中尽量采用符合国家现行有关标准的效率高、能耗低、性能先进的电气产品。
1：工程的慨述学生宿舍楼是学校建筑的主要部分。
学生能够努力学习，和圆满地完成各科学业，与他们能够很好地睡眠、休息是分部开的。
这样作为校园生活区的学生宿舍配电的合理设计就显得格外重要。
本次设计是学校学生公寓的供配电设计，建筑面积约为10000㎡，随着教学产业的不断发展，学生宿舍建筑的规模和数量都越来越多。
每个宿舍单体面积也比较大，一般总面积为8000∽15000㎡；有些都是在一楼设自行车库、水泵房、配电机房。
顶楼装太阳能热水器，和电热棒。
二楼至七楼为学生休息宿舍，建筑形式多为条型与连廊的组合；宿舍房间内住的人数为4-6人，每栋大约150∽200间；建筑层数5∽7层，高度不超过24m。
总之，大多数宿舍按《宿舍建筑设计规范》（JGJ36—2005）表，居住类型和人均使用面积分类为三类。
学生公寓的建筑的特点一般采用10KV高压供电，而一般高层宿舍楼则可采用城市公用变压器低压供电，用电量大，对电气设备的要求较高；队消防系统的安全、可靠性要求较高；对防雷、接地等安全要求较高。
2：配电系统的设计供配电技术，分为强电部分和弱电部分。
强电部分的设计包括低压配电系统，动力照明干线系统，配电箱系统和导线电缆的敷设。
强电部分是建筑电气设计的基础和主干部分，建筑电气的重要性和可靠性都取决于强电部分设计的好坏。
而弱电部分包括有线电视及网络系统，通信系统，广播扩声系统，火灾自动报警与消防联动系统还有综合布线系统。
作好供配电工作，对于保证正常的工作、学习、生活将有十分重要的意义。
2.1负荷计算每栋宿舍单位内部都是由126间学生宿舍、公共活动室，值班室、公共走廊、楼梯间等几个地方组成。
宿舍内部用电设备情况见下表1表1 每个宿舍内部用电情况公共活动室、值班室、配电室、配电室等房间用荧光灯，一般功率在6KW;公共走廊、楼梯间采用节能灯，应急设备照明、疏散指示灯、功率大概一共10KW 以内；电热棒一般为10KW。
所以整栋宿舍楼的负荷大概为530KW。
2.2变压器的容量计算按用电指标，先计算电力变压器的二次侧的总的计算负荷，并考虑无功补偿容量，最大负荷同时系数，以及线路与变压器的损耗，从而求得变压器的一次侧计算负荷，并作为选择变压器容量的重要依据。
对于无特殊要求的用电部门，应考虑近期发展，单台电力变压器的额定容量按总视在计算负荷值再加大15%~25%来确定，以提高变压器的运行效率，但单台变压器的容量应不超过1000KVA。
在装设两台及以上电力变压器的变电所，当其中某一台变压器故障、检修而停止运行时，其他变压器应能保证一、二级负荷的用电，但每台的容量应在1000KVA以内。
在确定电力变压器容量时，还应考虑变压器的经济运行。
由于变压器的损耗与负荷率有关，负荷率对于变压器的经济运行的影响较大，所以应力求使变压器的平均负荷率接近于最佳负荷率β值。
我们从以前学过的知识知道，变压器的效率曲线不是单增的，而是先增加再下降，在其上有一个最大值：即：d η/d *2I =0可求出产生最大功率的条件为：*2I =kP P 0即是说当不变损耗等于可变损耗时，变压器的效率达到最大值。
对于学生公寓楼负荷较大，考虑SCB 系列变压器的最佳负荷率在50%~60%左右，也预留好以后的发展空间，宜选用SCB10-1000/10电力变压器一台。
2.3负荷等级电力负荷应根据对供电可靠性的要求及中断供电在政治、经济上所造成的损失及影响的程度分为一级、二级、三级负荷。
一级负荷一级负荷为中断供电将造成人身伤亡者；或将在政治上，经济上造成重大损失者；或中断将影响有重大政治经济意义的用电单位的正常工作者。
就宿舍楼供配电这一块来讲，我校现没有一级用电负荷。
二级负荷二级负荷为中断供电将在政治上，经济上产生较大损失的负荷，如主要设备损坏，大量产品报废等；或中断供电将影响重要的用电单位正常的工作负荷，如交通枢纽、通信枢纽等；或中断供电将造成秩序混乱的负荷等。
在本次毕业设计中：宿舍楼现有的二级负荷有：消防系统、应急照明、疏散指示灯、安全出口指示灯，保卫处用电设备，楼梯间照明。
三级负荷三级负荷为不属于前两级负荷者。
只需普通供电要求。
我校宿舍楼除了前面罗列的二级负荷外，全为三级负荷。
三级负荷对供电无特殊要求，采用单回路供电，但应使配电系统简洁可靠，尽量减少配电级数，低压配电级数一般不宜超过四级。
且应在技术经济合理的条件下，尽量减少电压偏差和电压波动。
2.4照度标准参照《建筑照明设计标准设计》（GB50034-2004）中居住建筑表5.11，起居室的一般活动区和卧室的照度按75∽100LX,公共活动室照度为200LX，走廊、楼梯间、为75LX，卫生间为50LX 备用照明为正常的照度的10%。
下面我们利用系数法计算照度。
照明光源的利用系数是用照明光源光通量有效利用程度的一个参数，用投射到工作面上的光通量与全部光源发出的光通量之比来表示，即：μ=Φe/(nΦ)式中：Φe---投射到工作面上的有效光通量Φ----每盏灯发出的光通量n----灯的盏数在确定了系数后用来计算工作面的平均照度Eav=μKnΦ/A式中：Eav---工作面的平均照度Lxμ-----利用系数K------减光系数N -----灯的盏数Φ-----每盏灯发出的光通量LmA------受照工作面的面积㎡若已知工作面的平均照度标准，并已初步确定灯具型式，功率时，则可由下式计算出灯具数量:n=EavA/μKΦ2.5确定受电电压和受电方式由于宿舍楼的设计负荷比较大，按《民用建筑电气设计规范》中第3.3.1条“用电设备容量在在250KW或需要变压器在160KV·A以上者都应以高压方式供电。
所以本次采用10KV进变配电所，用并联二路接入方式。
优点在于有一路输电线发生故障事故或者检修时不会停电，能够正常供电。
下图所示：2.6确定宿舍楼的配电电压和负荷电压以及配电方式在正常环境中建筑物内，当大部分用电设备为中小容量，并且无特殊要求的时候，应采用树干式配电。
当用电设备为大容量时，或负荷性质重要，或在有特殊要求的建筑物内，应采用放射式配电。
还有一种为混合式，它兼具前两者的优点，在现代建筑中应用最为广泛。
在本次设计中对于宿舍楼范围内用电设备性质相同的采用放射式配电。
采用三相五线制220V 配电，特殊的地方采用380V 。
2.7电气设备的选择我们以一栋宿舍楼为例对电力电缆，低压断路器，刀开关，电流互感器等进行选取：(1) 电气设备选择的一般原则为：按正常工作条件下选择额定电流、额定电压、及型号，按短路情况下校验开关的开断能力、短路热稳定性和动稳定。
还应根据实际工程的特点，按照有关设计规范的规定，在保证供配电安全可靠性的前提下，力争做到技术先进，经济合理：①按正常工作条件选择额定电压和额定电流：a 、电气设备的额定电压eN U .应符合电器装设点的电网额定电压，并应大于或等于正常时最大工作电压m W U .即：e N U .≥m W U .。
b 、电气设备的额定电流e N I .应大于或等于正常时最大的工作电流m W I .,即：e N I .≥m W I .。
② 短路电流的计算是为了正确选择和校检电气设备，避免在短路电流下损坏电气设备，如果电流太大，必须采用限流措施。
以及进行继电保护装置的整定计算。
短路计算的方法和步骤计算方法计算步骤说明欧姆法（有名单位）1．计算短路回路中各主要元件的阻抗2.绘制短路回路的等效电路，按阻抗串并联求等效阻抗的方法，化简电路，计算短路回路总阻抗。
例：假设等效电路为X∑=X1+X2∥X3X∑=X1+X2X3/X2+X3计算总阻抗时，所以元件的阻抗值均应换算到短路计算点去。
3.计算三相短路电流周期分量有效值及其他短路电流和三相短路容量。
4.列出短路计算表标幺值法（相对单位制法）1.设定基准容量Sn和基准电压Un，计算短路点电流In一般设Sn=100MVA,设Un=Uav(短路计算电压Uav较之同级电网额定电压高5%),In=Sn/√3Un2.计算短路回路中各主要元件的电抗标幺值3.绘制短路回路的等效电路，按阻抗串并联求等效阻抗的方法，化简电路，计算短路回路总电抗标幺值。
电抗标幺值，不需要按短路计算点的电压进行换算。
4.计算三相短路电流周期分量有效值及其他短路电流和三相短路电流容量5.列出短路计算表按短路情况来校验电气设备的动稳定性和热稳定性：1、如断路器、负荷开关、隔离开关等的动稳定性满足Im≥Ish ,而其热稳定性满足2.t t I ≥tima a I .2且It≥Ia t tima 。
③ 按照装置地点的三相短路容量来校验开关电器的断流能力，即：)3(k I ≤off N I .，且k S ≤off N S .。
④ 按照装置地点、工作环境、使用要求及供货条件来选择电气设备的适当型式。
(2) 低压刀开关：满足额定电压大于或等于工作电压，额定电流大于或等于正常时最大工作电流即可，对其他没有特殊要求。
(3) 低压断路器：按灭弧介质分有油浸式、真空式、空气式，应用最多的是空气式断路器。
按结构分有万能式和塑壳式。
万能式断路器即框架式断路器，所有器件均装于框架内，其部件大部分设计成可拆卸的，便于制造安装和检修。
另外，这种断路器的容量较大，额定电流可达1000A ，可装设较多具有不同保护功能的脱扣器。
选择配电用断路器多为万能式，且特别适用于低压配电系统的主保护，即常用做低压进线柜的主开关。
塑壳式的容量较小，通常用于配电线路中，对线路起过载保护和短路保护的作用。
低压断路器（即自动空气开关）的选择原则：注意开关主触头额定电流N I ，电磁脱扣器（即瞬时或短延时脱扣器）额定电流ER N I .和热（长延时）脱扣器的额定电流TR N I .之间要满足下式关系：N I ≥ER N I .≥TR N I .≥C I开关动作时间小于0.02秒（如DZ 系列）时，其开关分断能力用下式校验： QA off I .≥sh I开关动作时间大于0.02秒(如DW 系列)时,其开关分断能力用下式校验: QA off I .≥k IQA off I .----自动空气开关的分断电流(KA); sh I ----装设开关处冲击短路电流的有效值(KA); k I ----装设开关处短路电流周期分量的有效值(KA).自动空气开关脱扣器电流整定:为使自动空气开关各脱扣器更好的发挥保护功能,需要结合保护对象,进行电流的整定计算,然后正确确定:配电线路用自动空气开关,热(或长延时)脱扣器整定电流TR OP I .,可用下式计算: TR OP I .≥∑C relI K .'，'rel K ----可靠系数,热脱扣器取1.0~1.1,长延时脱扣器取1.1; ∑C I 被控线路的计算电流(A).(4) 电力电缆截面的选择:①按允许载流量选择导线和电缆截面:金属导线或电缆中流通电流时,由于导体电阻的存在,电流使导体产生热效应,使导体温度升高,同时向导体周围介质发散热量.导体或电缆的绝缘介质,所能允许承受的最高温度d t 必须大于载流导体表面的最高温度m t ,即: d t >m t .才能使绝缘介质不燃烧,不加速老化.按发热条件选择导线截面积,即是按照允许载流量来选择，是比较常用的方法.对于我们设计中将涉及到的配电电缆,是长期工作制负荷的电流载体,我们按: N I =c al I KI ≥来决定导线或电缆的允许载流量,选取导线或电缆截面.②按允许电压损失选择导线或电缆的截面:输电线路的电压损失,是指输电线路始端与末端电压的代数值,而不是电压的向量差值,即不考虑两电压的相角差别.由于输电线路有电阻及电抗的存在,电能沿输电线路传输时,必然产生电能损耗和电压损失.为使电压损失能保持在国家允许的范围之中,我们必须恰当地选择导线截面.电压损失可分解为有功分量电压损失和无功分量电压损失: %.%)(101%1211r a i i i n i i N U U X Q R P U U ∆+∆=+=∆∑=10KV 电缆线路,08.00KM X Ω=可以先假定电抗KM X Ω=35.00（平均值）计算出电抗电压损失%,r U ∆再按允许电压损失%,U ∆得有功损失和无功损失。
