发电机构造与定子检修
发电机的构造
2.发电机的构造发电机（图2-1）主要由机座、主发电机、励磁发电机及励磁系统等组成。
2.1 机座发电机机座采用六面箱体结构，用钢板焊接而成，具有较高的强度、刚度和机械稳定性。
上面“背包”部分用来安放励磁系统，机座侧面壁板开有各种功能窗口。
图2-1 发电机图2-2 主机转子图2-3 主机定子主发电机包括主机转子（图2-2）和主机定子（图2-3），为典型的旋转磁极式隐极同步发电机。
其作用是产生三相交流电输出到电网或其它负载。
励磁发电机包括励磁机定子（图2-4）和励磁机转子（图2-5），为典型的旋转电枢式凸极同步发电机。
定子上有主磁极，并安装有主极线圈，当该线圈中通以直流电流时即产生固定的磁场；转子上嵌有交流电枢绕组，当转子旋转时，电枢绕组因切割磁力线而感应出交流电势。
图2-4 励磁机定子图2-5 励磁机转子图2-7 旋转整流模块示意图2.4 旋转整流模块、压敏模块在主机转子与励磁机转子之间，安装有3块旋转整流模块，1块压敏模块。
2.4.1 旋转整流模块旋转整流模块用径向螺钉固定在轴套上（图2-6）。
旋转整流模块的作用是：将励磁机的交流电变为直流电，为主机提供稳定的直流电。
图2-6 旋转整流模块安装位置模块发生故障时可按以下步骤进行更换：拆下紧固螺钉和连接螺钉后，从汇流环下面沿轴向取出故障模块。
按正确的极性（负极朝向励磁机端）装配模块，紧固螺钉和连接螺钉均涂螺纹固定剂，然后用力矩扳手将其拧紧。
规定的拧紧力矩为：紧固螺钉为4.5N ·m ～5.5 N ·m ，连接螺钉为2.5 N ·m ～3.5 N ·m 。
旋转整流模块上有A 、K 、AK 三个接线柱，如图2-7所示。
注意：完好的旋转整流模块应该有一个非常大的反向电阻和很低的正向电阻。
具体测量方法为：图2-8 压敏模块1．将数字万用表打到二极管档。
2．红色表笔接“AK ”，当黑色表笔接 “K ”时，阻值应400Ω左右；当黑色表笔接“A ”时，阻值应无穷大。
发电机工作原理及检修规程
发电机工作原理及检修规程
发电机工作原理：
发电机是一种将机械能转换为电能的装置。
它利用磁场的变化产生感应电动势，从而将机械能转化为电能的过程。
发电机的工作原理主要包括以下几个方面：
1. 磁感应定律：当导体相对于磁场运动时，会在导体中产生感应电动势。
2. 楞次定律：感应电动势的方向与导体相对于磁场的运动方向及磁场的方向有关。
3. 磁场线剪切：通过旋转励磁电机的转子，磁场线与导线发生剪切，导致电势差的产生。
4. 电磁感应：根据法拉第定律，变化的磁场会在导线中产生感应电流。
发电机的检修规程：
1. 检查发电机的外观是否有明显的磕碰或损坏，如有需及时修复。
2. 检查发电机的定子和转子绕组是否有断路、短路或接地等现象，如有则需要进行修复。
3. 测量发电机的绝缘电阻，判断绝缘状况是否良好。
4. 检查发电机的电刷是否磨损，如有则需要更换。
5. 检查发电机的轴承是否有异常噪音或温度升高等现象，如有则需要加注润滑油或更换轴承。
6. 检查发电机的励磁系统，确保励磁电流和电压正常。
7. 检查发电机的冷却系统，确保冷却水或风扇正常运行。
根据具体发电机的类型和使用情况，还可以有其他的检修规程，但以上是基本的检修内容。
检修时需要遵循相关安全操作规定，确保人员和设备的安全。
发电机的构造和工作原理 物理知识
发电机是一种将机械能转化为电能的装置，广泛应用于工业生产、家庭生活以及各种交通工具中。
它的构造和工作原理是物理学领域的重要知识，下面我们将重点介绍发电机的构造和工作原理。
一、发电机的构造发电机通常由定子和转子两部分组成。
1. 定子：定子是发电机的固定部分，主要由铁芯和线圈组成。
铁芯用于集中磁场，线圈则是电磁感应的关键部分。
线圈一般由导电材料制成，固定在铁芯上。
2. 转子：转子是发电机的旋转部分，主要由轴、磁极和励磁部分构成。
磁极通常采用永磁体或者电磁铁制成，它们的旋转产生磁场变化，从而引起定子线圈中的感应电动势。
励磁部分则用于给转子提供电能，使其具有旋转运动。
二、发电机的工作原理发电机的工作原理主要依赖于电磁感应定律和发电机定则。
1. 电磁感应定律：电磁感应定律是物理学中的基本定律，它指出当导体相对于磁场运动或者磁场强度发生变化时，就会在导体中产生感应电动势。
2. 发电机定则：根据发电机定则，当一个闭合线路在磁场中运动时，线路中就会产生感应电动势。
感应电动势的大小与线路的形状、磁场的强度以及线路在磁场中的运动状态有关。
基于以上原理，发电机工作时，定子线圈中会产生感应电动势，在外部串联负载电阻后，就能产生电流。
而这个电流就是我们常说的交流电。
发电机产生电流的过程是一个动态过程，其中包含了磁场的变化、电势差的产生和电流的流动。
三、发电机的分类根据不同的工作原理和结构特点，发电机可以分为直流发电机和交流发电机。
1. 直流发电机：直流发电机是通过直接将机械能转化为直流电的发电机。
它的结构简单，运行稳定，是较为成熟的发电设备之一。
直流发电机根据励磁方式的不同又可分为分为永磁直流发电机和励磁直流发电机两种类型。
2. 交流发电机：交流发电机是通过感应原理将机械能转化为交流电的发电机。
它的结构复杂，但是应用范围更广，可以大规模应用于供电系统中。
根据磁场产生方式的不同，交流发电机又可分为同步发电机和异步发电机两种类型。
单元三 交流发电机的结构与检修
单元三交流发电机的结构与检修
课题1 交流发电机认知
一、充电系统概述
汽车的充电系统一般由蓄电池、发电机、电压调节器（简称调压器）、警告灯、点火开关、必要的导线和电缆等组成。
蓄电池和发电机并联于汽车电路之中，发电机是主要电源，蓄电池是辅助电源。
当点火开关在起动位置时，蓄电池提供起动时所需的电力，发动机起动后，由发电机给车上所用电气设备供电，而且还要对蓄电池进行补充充电。
汽车上所用发电机大多为三相交流发电机，主要由三相同步交流发电机和硅二极管整流器组成，所以又称为硅整流发电机，简称交流发电机。
如果发电机的输出没有控制的话，它的电压将超出汽车电路的安全界限。
因此，采用电压调节器使发电机的输出在14V左右。
现在的调节器大都安装在发电机内部，称为整体式硅整流发电机，此类发电机应用较广。
为了使驾驶员了解发电机的情况，许多车的仪表盘上装二、交流发电机的结构
目前国内外生产的汽车用硅整流发电机虽然在制造工艺、局部结构及工作性能上有所改进，型式各异，但其结构基本相同，主要由转子、定子、整流器、前端盖、后端盖、带轮及风扇等组成，有指示灯或电流表。
叉车发电机构造与维修工作原理

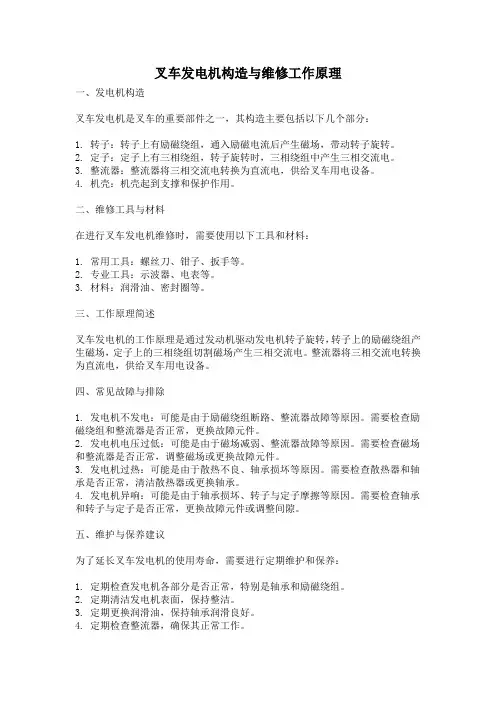

叉车发电机构造与维修工作原理一、发电机构造叉车发电机是叉车的重要部件之一，其构造主要包括以下几个部分：1. 转子：转子上有励磁绕组，通入励磁电流后产生磁场，带动转子旋转。
2. 定子：定子上有三相绕组，转子旋转时，三相绕组中产生三相交流电。
3. 整流器：整流器将三相交流电转换为直流电，供给叉车用电设备。
4. 机壳：机壳起到支撑和保护作用。
二、维修工具与材料在进行叉车发电机维修时，需要使用以下工具和材料：1. 常用工具：螺丝刀、钳子、扳手等。
2. 专业工具：示波器、电表等。
3. 材料：润滑油、密封圈等。
三、工作原理简述叉车发电机的工作原理是通过发动机驱动发电机转子旋转，转子上的励磁绕组产生磁场，定子上的三相绕组切割磁场产生三相交流电。
整流器将三相交流电转换为直流电，供给叉车用电设备。
四、常见故障与排除1. 发电机不发电：可能是由于励磁绕组断路、整流器故障等原因。
需要检查励磁绕组和整流器是否正常，更换故障元件。
2. 发电机电压过低：可能是由于磁场减弱、整流器故障等原因。
需要检查磁场和整流器是否正常，调整磁场或更换故障元件。
3. 发电机过热：可能是由于散热不良、轴承损坏等原因。
需要检查散热器和轴承是否正常，清洁散热器或更换轴承。
4. 发电机异响：可能是由于轴承损坏、转子与定子摩擦等原因。
需要检查轴承和转子与定子是否正常，更换故障元件或调整间隙。
五、维护与保养建议为了延长叉车发电机的使用寿命，需要进行定期维护和保养：1. 定期检查发电机各部分是否正常，特别是轴承和励磁绕组。
2. 定期清洁发电机表面，保持整洁。
3. 定期更换润滑油，保持轴承润滑良好。
4. 定期检查整流器，确保其正常工作。
5. 对于长时间不使用的叉车，应定期启动发动机，使发电机运转一段时间，保持其良好的工作状态。
6. 如有异常声音或振动，应及时检查并修复，避免问题扩大。
7. 对于经常出现问题的发电机，应考虑进行全面检查和维修，或更换新件。
总之，对于叉车发电机的维护和保养，应遵循预防为主的原则，定期进行检查和保养，及时发现并解决问题，以确保叉车发电机的正常工作和延长其使用寿命。
发电机定子的检修工序及质量标准
发电机定子的检修工序及质量标准一、发电机定子检修注意事项：1.检修工作应由专人负责，与工作无关的人员不得进入定子膛内，允许进入者应登记备查。
2.进入定子膛内的工作人员，应掏出随身携带的零星物品，穿专用的工作服和工作鞋，带入使用的大小工具、材料应登记，每次收工时都应清点。
3.进入定子膛内，应使用低压行灯。
4.发电机大修停运期间，应注意使发电机各部温度不低于5 ℃，阴雨天应有防止潮气进入发电机内部的措施，以免发电机受潮。
5.每次检修收工后，定子部分需用帆布盖好，必要时贴封条。
二、检查定子绕组在槽内紧固情况1.发电机投运一年后，应对定子线圈槽内紧固情况进行复查。
本型发电机设计采用在槽楔下垫绝缘波纹板的槽内紧固结构，因此线圈紧固程度，与制造厂联系以便取得必要的技术指导。
2.定子检修完毕，如要重新进行喷漆处理，则必须将槽楔上检测用小孔封盖，漆膜干燥后立即进行清除封盖。
3.对定子绕组防晕措施的检查：本产品设计的定子线圈防晕结构在线圈的直线部分涂以低电阻半导体漆，端部出铁芯部分涂以中高电阻半导体漆，在槽内用绝缘波纹板作线圈径向固定，层间用环氧玻璃布板塞紧结构，使定子线棒表面在槽内得以充分接地，避免在高电压下槽内空隙电离导致线棒绝缘逐步恶化而损坏。
但经过长期运行后，线棒在槽内不断振动，亦有可能使个别线棒丧失了在槽内良好的接地状态而引起一些电离现象。
根据电力部电科所的实践经验，为检测线圈表面防晕结构的完好程度，在抽出转子的情况下，在线圈上施加相当于定子相电压的电位（11.5kV），用超声波—声探测仪测量之；将其探测棒沿着定子槽楔表面滑动，根据探测到的声频，可判定防晕结构有无局部缺陷以及其具体的位置。
注意对测试人员要采取预防高电压的安全措施。
三、检查定子端部绕组的紧固情况1.检查绕组端部固定结构件：充胶的层间支撑软管、可调节绑环、鼻端径向撑紧环、绝缘楔块和绝缘螺杆等结构件；绑带及适型材料等的紧固情况，检查其是否有位移、变形、过热、松动等现象，将发现的缺陷及时消除2.检查螺母、螺杆等紧固件是否松动，并仔细检查上述零部件及线圈绝缘有无损伤及因而产生的黄粉并消除。
项目二—交流发电机的检修(实验报告)
操作步骤及工作要点 1、发电机拆装
（2）发电机拆卸 先拆带轮前的大螺母； 卸下带轮、风扇； 再打开后端盖、拆下调节器、碳刷架和 三个结点的螺丝； 拧开前后盖的长螺丝； 拆分定子和转子。
操作步骤及工作要点 1、发电机拆装
（3）发电机装配 和拆装步骤反过来 拆装原则：先拆后装、后拆先装
操作步骤及工作要点 2、发电机静态检测
（1）转子的检测 （2）定子的检测 （3）整流器的检测 3 （4）电刷组件的检测
数据
序号 1 2 3 4 部件名称 转子励磁绕组 定子U相电阻 定ห้องสมุดไป่ตู้V相电阻 定子W相电阻 电阻 备注
数据
序号 1 2 3 4 5 6 部件名称 二极管1 二极管2 2 二极管3 二极管4 二极管5 二极管6 正向电阻 反向电阻 备注
先拆后装后拆先装操作步骤及工作要点2发电机静态检测1转子的检测2定子的检测3整流器的检测4电刷组件的检测数据序号部件名称电阻备注1转子励磁绕组2定子u相电阻3定子v相电阻4定子w相电阻数据序号部件名称正向电阻反向电阻备注1二极管12二极管23二极管34二极管45二极管56二极管6
交流发电机的检修
2课时
一、目标
1、掌握交流发电机的拆装方法和拆装过程的 注意事项。 2、掌握交流发电机的整体结构。 3、掌握交流发电机的静态测试方法。
2、实训设备
1、交流发电机一台 2、万用表一只 3 3、螺丝批、套筒扳手等工具
操作步骤及工作要点 1、发电机拆装
（1）先观察交流发电机的外形，通过观察接 线柱确定交流发电机的类型。
汽车发电机结构原理与检修
学习目标
了解交流发电机的功用。 了解调节器的工作原理。 掌握调节器的检测方法。 掌握交流发电机的结构、工作原理。 掌握交流发电机试验、检测及维修方法。 掌握电路检测及维修方法。
学习重点与难点
掌握调节器的检测方法。 掌握交流发电机的结构、工作原理。 掌握交流发电机的试验、检测及维修方
量不足等故障时，应首先判断故障发生在外电路
还是发电机内部，若初步确定故障在发电机内部，
就应将交流发电机从车上拆下来，对其进行检测、
修理。
•
应先对交流发电机进行整机测试。目的是为
了判定交流发电机有无故障和故障发生在哪个部
位，以便有的放矢地修理。
•
整机测试包括：测量各接线柱之间的电阻、
在万能试验台上进行空载电压和负载电流的试验、
• 交流发电机的有些故障，在没有电流输出的情况下是 表现不出来的，所以如果交流发电机空载试验正常情 况下，应再作负载试验。
3.4.2 零部件的检修
• 1．转子的检修 • (1) 励磁绕组的检修 • 用万用表测量励磁绕组的电阻，应符合标准。 • 每个滑环与转子轴之间的阻值都应该是无穷大。
图3.30 励磁绕组短路、断路的检测
响，应仔细检查是否因轴 承的损坏而造成。
图3.32 转子轴径向摆差的检测
3.4.2 零部件的检修
• 2．定子的检修 • （1）定子绕组的断路和搭铁故障检测 • （2）定子绕组的短路故障检测
图3.33定子断路故障的检测
பைடு நூலகம்
图3.34定子搭铁故障的检测
3.4.2 零部件的检修
• 3．整流器的检修 • (1) 普通整流器的检
测 • 将二极管的引线与其
他连接分离，用指针 万用表的两个表笔分 别接到二极管的引线 与壳体上，测二极管 的正向与反向电阻。 二极管的正向电阻应 符合标准值，反向电 阻应在10kΩ以上。
发电厂发电机的构造及原理
发电厂发电机的构造及原理
发电厂发电机的构造主要由转子和定子两部分组成。
转子是发电机的旋转部分，通常由磁场加强的导体线圈组成。
转子的中心轴可以通过外部的机械能转动，也可以由燃气或蒸汽引擎驱动。
转子的线圈被称为励磁线圈，其上通过电流流动产生磁场。
定子是发电机的固定部分，通常包括定子线圈和定子铁心。
定子线圈由绝缘的导线绕制而成，连接在供电系统中。
定子铁心是一个由铁芯片组成的环形结构，用于集中磁通并传递到定子线圈。
发电机的工作原理基于法拉第电磁感应定律。
当转子旋转时，励磁线圈切割磁力线产生感应电动势，并将电流通过定子线圈感应出来。
这个感应电动势通过导线传输出来，可以用来驱动外部负载。
由于定子线圈和励磁线圈的电流通过电源供应，发电机的工作既可以是自激励的（即励磁线圈通过传感器检测到的发电机电压产生励磁电流），也可以是外激励的（即励磁线圈的电流通过独立的电源供应）。
发电机定子检修探讨
① 拆 下端 部有 关 的 固紧零 件和 垫块 。拆 下 的零
件均应做好标记 ， 以防调错而增加装复时的困难。
・
６ ９．
贵州 电力技术
第１ ６卷
②将锡焊用 的并头套加热熔 下。用锉 、 砂方法 将每 根扁 铜线 上 的焊 锡 及 氧 化物 清 除 ， 清 除 的长 度
约为 ２ ０ ｍｍ左 右 。如扁铜 线 已烧 断 ， 应 用银 焊 接 长 ， 如烧 断较 短 时也可 以在 焊接 时接 长 。
用 旧锉刀 等改 制 。在 垫 楔 下 垫 条 时 ， 应 注 意 使 整 根 线 棒 各处 的压 紧程 度基 本 上一样 。
端部垫 块松 动时 ， 应将 垫 块 的扎 线 切 断 、 拉 去， 取 下 垫 块 。如 原 来 的 垫 块 并 未 损 坏 或 老 化 也
看 到 接 头 处 的外 包 绝 缘 、 垫块、 扎 线 被 烧 焦 。 如
循环就会组 ， 接 头 开 焊 事 故 比较 多 ， 特 别 是 那 些 容 量较 大 、 整 根 线 棒 采 用 一 只 并 头 套 的机 组 ， 由 于 接 头尺 寸较 大 ， 锡 焊 时 因为加 热设 备 的 限制 ， 往
１ 发 电机定 子槽 楔的维修与更换
发电机定子槽楔松动时， 可以根据具体情况将
松动 的槽 楔 打 出 ， 加 垫 楔下 垫 条 后 再 打 进 。 如果 原 来 的槽楔 取 出后 已经 损坏 ， 则应 换 新 ， 如槽楔 材 料原
２ 接头开焊 的修 理
发 电机绕组 的焊接 头有 些小 缺 陷时 ， 通过 测
过程 如下 ：
不严重时， 则 可继 续使 用 ， 这 时加 垫厚 度适 当的
垫片， 涂 上绝缘漆 ， 再与愿 垫 块一起 垫入 ， 紧 固后
