屋面做法交底高层
屋面做法技术交底

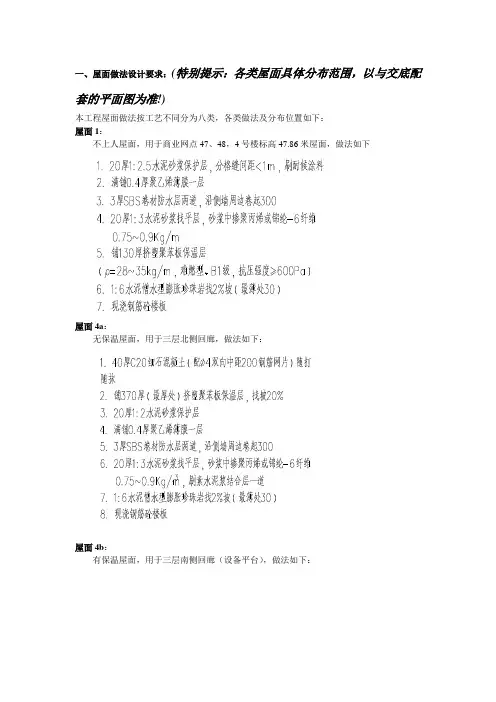

一、屋面做法设计要求：(特别提示：各类屋面具体分布范围，以与交底配套的平面图为准!)本工程屋面做法按工艺不同分为八类，各类做法及分布位置如下：屋面1：不上人屋面，用于商业网点47、48，4号楼标高47.86米屋面，做法如下屋面4a：无保温屋面，用于三层北侧回廊，做法如下：屋面4b：有保温屋面，用于三层南侧回廊（设备平台），做法如下：上述第2条，设备平台位置参见相关平面图屋面3：不上人有保温平屋面，用于正中主楼（6、7单元）屋顶平屋面，做法如下：屋面5：坡屋面不上人有保温，用于1、11单元（1、7号楼）坡屋面；2、3单元（2号楼）坡屋面；6、7单元（4号楼）坡屋面；10、12单元（6号楼）坡屋面。
提示：2号、6号楼坡屋面一字段部分做法按屋面5a，具体另详。
做法如下：屋面5a：坡屋面不上人无保温，用于9轴~36轴、54轴~81轴一字段坡屋面，做法如下：1、蓝灰色0.9厚金属瓦（板）2、配套龙骨3、35厚C20细石砼持钉层，内铺Ф4@100*100双向钢筋网片，与预埋Ф10绑扎或焊接，随打随抹平4、满铺0.4厚聚乙烯薄膜一层5、3厚SBS卷材防水层两道，沿侧墙周边卷起3006、20厚1:3水泥砂浆找平层，砂浆中掺聚丙烯或锦纶-6纤维0.75~0.9Kg/m3，刷速水泥浆结合层一道7、现浇钢筋砼板，预埋Ф10@900*900，伸入持钉层25屋面3变：有保温不上人平屋面，用于1、7号楼9层顶板；9轴~36轴、54轴~81轴一字段9层顶板。
做法如下：提示：屋面3变施工放坡前，找清排水管的位置、数量和标高，确保屋面雨水能顺利、彻底排入天沟。
屋面7：平屋面，不上人有保温，用于阳台（设备阳台和装饰阳台），做法如下：二、屋顶变形缝的处理：屋面变形缝份坡面变形缝合平面变形缝两大类，根据位置环境不同，两类屋面又分为若干小类，屋面变形施工必须在屋面防水完成先后及时进行，具体做法参考如下：一）平屋面1、使用于屋顶相邻较高外墙，如下图：2、使用于屋顶相邻高度一致，如下图：3、本图使用于一字段9层顶，屋面消防疏散通道出的变形缝，如下：二）坡屋面1、使用于屋顶相邻较高外墙，如图：2、使用于相邻屋顶高度一致的变形缝，如下图：三、出屋面风道做法：本工程厨房卫生间排烟均不出坡屋面，在平屋面上的做法分别如下：四．天沟做法：一）天沟上口做法：1、现浇钢筋砼檐沟2、1:6水泥憎水型膨胀珍珠岩1%找坡3、50厚聚塑保温层4、3+3SBS防水层（不含附加层）5、20厚1：2.5水泥砂浆保护层二）天沟外立面和底部做法：1、现浇钢筋砼檐沟2、30厚砂浆保温颗粒层3、3-6厚聚合物砂浆层，并压入一层耐碱玻纤网格布4、面饰（GRC板）如下图：三）面饰做法：本工程天沟面饰做法为GRC面板，参照图集如下：四）注意事项：1、保温材料应符合防火规范要求，厚度按设计2、檐沟纵向坡度不应小于1%，沟底水落差不得超过2003、檐沟内外沟壁顶宜取平五．作业条件1.主体结构已验收合格。
屋面工程施工技术交底
屋面工程施工技术交底引言概述:屋面工程施工技术交底是指在屋面工程施工前，施工方向施工人员进行技术交底，明确施工要求、工艺流程和安全措施等，以确保施工质量和安全。
本文将从材料准备、施工工艺、安全措施、质量控制和完工验收等五个方面，详细阐述屋面工程施工技术交底的内容。
一、材料准备1.1 确定屋面材料种类和规格在屋面工程施工前，施工方需根据设计图纸和施工要求，确定所需的屋面材料种类和规格。
包括屋面防水材料、保温材料、隔热材料等。
施工人员需了解各种材料的特性和使用方法，以确保正确选择和使用。
1.2 检查材料质量和数量在施工前，施工方需要仔细检查屋面材料的质量和数量是否符合要求。
例如，检查防水卷材是否有破损、保温材料是否有变形等。
同时，施工方还需核对材料数量是否足够，以免在施工过程中出现材料不足的情况。
1.3 准备施工所需的工具和设备屋面工程施工需要使用一系列的工具和设备，如切割机、焊接机、卷尺等。
施工方需提前准备好这些工具和设备，并确保其正常运行。
同时，还需要对工具和设备进行安全检查，以防止在施工过程中发生意外事故。
二、施工工艺2.1 屋面防水施工工艺屋面防水是屋面工程的重要环节，需要采用合适的施工工艺。
施工方需详细了解屋面防水的施工工艺流程，包括基层处理、涂料涂刷、卷材铺设等。
同时，还需要注意施工顺序和施工要点，以确保防水层的质量和可靠性。
2.2 保温层施工工艺保温层是屋面工程的重要组成部分，可以提高屋面的保温性能。
施工方需了解保温层的施工工艺，包括保温板铺设、固定和连接等。
同时，还需要注意保温层与其他层之间的接口处理，以确保保温层的连续性和完整性。
2.3 屋面装饰层施工工艺屋面装饰层是屋面工程的最后一道工序，需要注意施工工艺和装饰效果。
施工方需了解不同装饰材料的施工方法和要求，如瓷砖的粘贴、涂料的刷涂等。
同时，还需要注意施工质量和装饰效果的检查，以确保屋面装饰层的美观和耐久性。
三、安全措施3.1 施工现场安全在屋面工程施工过程中，施工方需采取一系列的安全措施，确保施工现场的安全。
屋面工程施工技术交底
屋面工程施工技术交底标题：屋面工程施工技术交底引言概述：屋面工程施工技术交底是指在施工前，施工单位向相关工作人员详细介绍屋面工程的施工技术要求和注意事项，确保施工过程中的质量和安全。
本文将从屋面工程施工前的准备工作、施工过程中的关键技术要点、施工现场管理、材料选用、施工后的验收等五个方面进行详细阐述。
一、屋面工程施工前的准备工作1.1 制定施工方案：根据设计图纸和技术要求，制定详细的施工方案，包括施工工艺、施工顺序、安全措施等。
1.2 安排施工人员：确定施工人员的数量和岗位，确保每个人都清楚自己的任务和责任。
1.3 准备施工材料和设备：确认所需的施工材料和设备是否齐全，保证施工过程中不会因为缺少材料而中断。
二、施工过程中的关键技术要点2.1 屋面材料的选用：根据设计要求和环境条件选择适合的屋面材料，保证施工质量和使用寿命。
2.2 屋面防水处理：严格按照防水层施工要求进行施工，确保屋面不会渗水。
2.3 屋面排水设计：合理设置屋面的坡度和排水系统，保证雨水能够顺利排除，避免积水导致屋面漏水。
三、施工现场管理3.1 安全管理：严格执行安全操作规程，保证施工现场的安全，避免发生意外事故。
3.2 施工进度控制：定期检查施工进度，及时调整施工计划，确保按时完成施工任务。
3.3 质量管理：严格按照施工技术要求进行检查和验收，确保施工质量符合标准。
四、材料选用4.1 屋面材料的质量：选择具有合格证书的正规厂家生产的材料，避免使用劣质材料影响屋面工程的质量。
4.2 材料的保养和储存：妥善保管施工材料，避免受潮或受损，影响施工质量。
4.3 材料的使用寿命：选择具有较长使用寿命的材料，减少维护和更换的成本。
五、施工后的验收5.1 完工验收：施工完成后进行验收，检查屋面工程是否符合设计要求和技术标准。
5.2 整改和保修：如发现问题，及时整改，确保屋面工程的质量和安全。
5.3 验收合格：经过验收合格后，交付使用，并做好后期的保养和维护工作，延长屋面工程的使用寿命。
屋面做法交底(高层)
屋面工程质量技术交底卡GD23003 施工单位深圳建工集团第二分公司工程名称金众金域半山花园二期施工总承包分部工程屋面工程交底部位日期交底内容为明确金众金域半山花园二期屋面具体做法，避免各栋做法不统一，对项目部及各施工班组对屋面工程做详细交底。
一、施工准备施工内容：屋面女儿墙、屋面电梯机房、屋面变形缝、出屋面洞口等。
技术准备：施工图纸（结构BG06、建筑BG27b）、建筑图集、建工集团细部做法。
二、施工方法及措施1、女儿墙屋面结构做法图纸参见图纸BG06，1~3#节点及女儿墙大样。
平面位置与标高对照建筑图纸查看。
其中面临露台、天台的砌体墙，楼地面以上应做200高混凝土反坎，随结构一次性浇筑。
按照甲方及公司要求，对屋面女儿墙需按照建工集团细部做法进行施工，具体如下：1、屋面防水收口做法：统一做防水收口腰线，腰线底距屋面结构板面500.A女儿墙泛水施工标准做法13.1 工艺原理本标准做法是在女儿墙一定高度设置飘线，将防水层在飘线底收头密封的一种标准做法。
如设计另有节点做法要求时，应与设计院沟通同意后采用。
13.2 工艺流程预留泛水飘线抹泛水圆弧防水增强层及防水层防水收头挂钢丝网抹灰饼、冲筋弹线分格固定分格条泛水线抹灰养护嵌缝13.3 施工要点13.3.1 女儿墙上防水层收头飘线距屋面最终完成面不应小于300mm，飘线结构尺寸为宽度80～100mm，高度60mm。
13.3.2 防水基层的泛水圆弧半径为100 mm。
13.3.3 女儿墙根部泛水部位应增设附加层，附加层在平面和立面的宽度不小于250mm，当采用涂膜附加层时，应加铺胎体材料；涂膜的泛水端头应每遍退涂20mm ～30mm ，卷材泛水端头应粘牢后弹线裁齐，用金属或塑料压条钉压固定，钉距不应大于30mm ，端头用密封材料密封。
13.3.4 女儿墙泛水立面应设置钢丝网并涂抹水泥防水砂浆或抗裂合成纤维水泥砂浆作为防水保护层。
飘线上端坡度≥20%，下端应做鹰嘴，坡度≥10%。
屋面刚性层施工技术交底
屋面刚性层施工技术交底一、工程概况：中国（泸州）西南商贸城建设总承包工程由四川川南大市场有限公司投资建设，位于四川省泸州市蜀泸大道东侧。
本工程总建筑面积约80万m2，含有多层商业建筑和高层住宅等。
一期施工的1-10#地块，均是多层框架结构，建筑物最高点23.4m。
每块地上建一栋建筑，均属多层商业建筑，标准层层高6m。
其中部分地块局部设地下室一层，地下室层高4.5m。
本工程屋面工程指1-10#地块（3#地块除外）12m层大屋面、地块外围一圈15.6m层屋面及各地块圆弧顶屋面。
二、编制依据：中国（泸州）西南商贸城工程施工图纸《外墙外保温工程技术规程》（JGJ144-2004）《建筑工程施工质量验收统一标准》（GB50300-2001）《建筑施工安全检查标准》（JGJ59-99）中国建筑工业出版社；中国（泸州）西南商贸城总承包工程外墙保温施工方案三、外墙抹灰施工做法：外墙涂料（铝扣板等外装面层）5厚聚合物抗裂砂浆(加耐碱网格布160克/m2)；20mm厚无机保温砂浆（本工程SY膨胀玻化微珠保温干混砂浆）；专用介面剂涂刷；15mm厚1:2水泥砂浆找平层；素水泥浆一道；自保温页岩空心砖（钢筋混凝土）基层墙体。
四、施工准备：1、材料准备：（1）本工程无机保温砂浆采用SY膨胀玻化微珠保温干混砂浆，SY膨胀玻化微珠保温干混砂浆是采用膨胀玻化微珠为轻质骨料生产的单组分无机干混保温砂浆，其性能应符合表1的要求。
膨胀玻化微珠容重140~150kg/m3,胶粉容重约1000kg/m3。
SY膨胀玻化微珠保温干混砂浆（简称干粉）配合比(体积比)：微珠：胶粉=1:1。
（2）SY聚合物抗裂砂浆（3）耐碱网格布（4）界面砂浆3、工具准备（1）折角抹灰刀：建筑物阳角抹灰工具，制作纤维增强层时使用；（2）抹灰刀：抹灰工具（涂抹保温砂浆、抗裂砂浆等）；（3）砂浆搅拌机：搅拌保温砂浆；（4）手提搅拌器：搅拌抗裂砂浆等；（5）垂直运输机械；（6）手推车；（7）专用检测工具、放线工具、托板、抹子、靠尺、塞尺、卷尺等。
屋面工程施工技术交底8篇
屋面工程施工技术交底8篇【第1篇】屋面工程施工作业-安全技术交底(一)盖瓦(粘土瓦)屋面施工安全要求1.凡患有严重心脏病、高血压、神经衰弱症及贫血症等,不适于高处作业者不能进行屋面工程施工作业。
2.施工前应先检查脚手架、防护栏杆或安全网架设是否牢固。
3.用车子运瓦应注意稳定,不得猛跑,前后车距离应不小于2m;坡度行车两车距离应不小于10m。
禁止并行或超车。
4.垂直运瓦应用器物吊运,不准从下向上手抛。
如用人工传递时,则上下方的人员要注意递准和接稳,位置应相互避开。
5.在金字屋面运瓦和挂瓦,应在两坡均衡地同时进行,保持屋架荷重的均衡;严禁单坡堆放和集中堆放。
6.屋面无望板时,应铺设有防滑条走道,严禁在桁条、瓦条上行走。
如屋面的顺水边无搭设脚手架时,檐口应架设防护栏杆或张挂安全网。
7.屋面坡度大于25时,必须使用移动式板梯挂瓦,板梯应设有牢固的挂钩。
必要时还须系好安全带。
8.操作人员不准穿硬底鞋、易滑鞋和拖鞋。
9.挂瓦范围的下方,应有警示标志或围栏,禁止人员通过和停留。
10.屋面上如有霜雪时,要及时清扫,并应有可靠的防滑措施。
11.碎瓦杂物应集中往下运,不准随便往下乱掷。
(二)石棉水泥渡形瓦屋面施工安全要求l.安装石棉瓦,必须做好各项安全措施。
在没有望板的屋面上安装石棉瓦,应在屋架下全面积张挂安全网或其他安全措施,无安全网或安全措施不准施工。
2.屋面檐口周围应设不低于l.4m高的防护栏杆。
3.施工时应搭设有防措条的l临时走道板,井随铺瓦进度随移随搭。
4.运瓦工作应在两坡对称进行,铺瓦时,亦沿两坡对称进行。
5.工具和螺栓(螺母、垫圈等)应放在工具袋内,严禁散丢在屋面上,以防掉下伤人。
6.操作时精神要集中,严禁嬉笑打闹,也不准互相上下抛掷物品。
7.在已安装好的石棉瓦上行走时,应沿已铺好屋面的檩条方向踝踏(以露出的螺母为标志),严禁直接在石棉瓦屋面上行走。
(三)轻型复合板屋面施工安全要求1.升运屋面板及泛水等构件,必须采用专用的吊索及提升架,按规定的吊点起吊。
屋面工程施工安全技术交底
屋面工程施工安全技术交底在进行屋面工程施工之前，为了确保施工过程中的安全，保障工人和周围人员的人身安全，以及保护工程质量，必须进行工程施工安全技术交底。
本文将对屋面工程施工安全技术交底的重要性、内容和注意事项进行介绍，以确保施工过程的顺利进行。
一、屋面工程施工安全技术交底的重要性屋面工程施工是一个高空、高风险的作业过程，因此，工程施工安全技术交底显得尤为重要。
通过施工安全技术交底，可以使工人充分了解施工现场的危险性和防范措施，提高他们的安全意识和防范能力，从而减少施工过程中发生的安全事故。
二、屋面工程施工安全技术交底的内容1.施工现场的安全管理在屋面工程施工现场进行工程施工安全技术交底时，首先要对施工现场的安全管理进行明确。
包括施工现场的布置、通风、检测、监控等，以及施工现场的临时设施和交通路线等，必须符合安全规范和标准。
2.施工过程中的危险因素及防范措施在屋面工程施工安全技术交底中，必须详细介绍施工过程中可能存在的危险因素，并明确相应的防范措施。
例如，施工过程中可能出现的高空坠落、物体滑落、电击等危险，必须通过安全带、安全网、绝缘设备等来进行防范。
3.应急预案与逃生措施在屋面工程施工过程中，应急预案和逃生措施是非常重要的。
在安全技术交底中，应详细介绍各类紧急情况下的应急预案，包括火灾、自然灾害等，以及逃生通道、应急疏散标志等的设置。
4.施工设备和工具的安全使用及维护屋面工程施工中使用的设备和工具必须保证安全可靠，以防止事故发生。
因此，在施工安全技术交底中，应对施工工具和设备的安全使用方法进行说明，并明确维护保养的要求。
三、屋面工程施工安全技术交底的注意事项1.身份确认进行施工安全技术交底时，要确保与会人员的身份真实，确保只有具备相应培训经验和技术能力的人员参与交底，并记录相关人员的信息。
2.清晰简明的表达安全技术交底要求清晰简明，以便工人能够准确理解和掌握。
避免使用过于复杂的术语和句子结构，确保交底内容易于理解和记忆。
屋面施工安全技术交底
12、使用手持电动工具，必须严格遵守相关规程的安全规定，确保使用安全正确使用手提配电箱，当日下班后将电源箱电源切断，各种电动机械设备存放在屋面上用塑料布覆好或者运至地面仓库；
3.绿色施工要求
1、要求工完厂清，做到安全文明施工。
8、在已铺设好的保温板、防水上行走时，应穿软底、平地鞋，鞋底要清洁，不要粘有泥沙和杂物，以防划破防水层，保温层、防水层施工后应及时进行保护层的施工；
9、防水、保温施工时，应在屋面作业面范围内每5米设置一个灭火器；
10、每班工作后，必须将放在屋面或脚手架上的尚未使用的施工材料及工具，用绳索牢固地绑扎稳妥，或吊下地面放好；
4、新进场的作业人员必须首先参加入场安全教育培训，经考试合格后方可上岗，未经教育培训或考试不合格者，不得上岗作业；
5、从事特种作业的人员，必须持证上岗，严禁无证操作，禁止操作与自己无关的机械设备；
6、施工现场禁止吸烟，严禁追逐打闹，禁止酒后作业；
7、施工现场的各种安全防护措施、安全标志等，未经领导及安全员批准严禁随意拆除和挪动；脚手架所使用的钢管、扣件及零配件等必须统一规格，证件齐全，杜绝使用次品和不合格的钢管。
4、各种运至屋面的施工材料应分类码放，材料运至屋面后应分开均匀码放于屋面上，严禁集中荷载过大；
5、屋面上如有雨水时，要及时清扫，出屋面的洞口用钢管做好防护，屋面预留洞口及时进行封堵；
6、屋面上杂物、垃圾、施工材料应集中往下运，不准随便往下乱掷；避免砸伤现场施工人员；
7、工具和螺栓(螺母、垫圈等)应放在工具袋内，严禁散丢在屋面上，以防掉下伤人。
4、施工人员发现现场存在较大的险情或发现人员发生事故，应第一时间报告项目部。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
屋面工程质量技术交底卡
GD23003
15。
3.3 变形缝顶面必须采用两层合成高分子卷材覆盖，卷材应与泛水墙体防水层搭接,搭接长度≥100mm 。
15。
3.4 变形缝中应预填聚苯乙烯泡沫板等不燃保温材料作为卷材的承托，在其上覆盖一层卷材并向缝中凹伸，上放圆形的衬垫材料,使卷材中间为Ω形，再铺设上层合成高分子卷材附加层。
顶部做砂浆保护层后用现浇钢筋混凝土盖板覆盖并加以固定，不得损坏防水层。
15。
3.5 对现浇钢筋混凝土盖板饰面层排版分格,分格缝应与屋面、女儿墙对缝。
15。
3。
6 以盖板中心为分水线向两侧找10%坡度。
15.3.7 盖板顶面分水线及两侧的阳角线条应顺直，创优工程应在盖板顶面分水线及两侧的阳角处镶铜条。
15。
3。
8 横向设分格缝，分格间距不大于2m ，分格缝宽20mm ；盖板两端与女儿墙相交处必须设分格缝；分格缝镶贴PVC 分格条或打耐候密封胶，胶缝均匀顺直。
15。
3。
9 盖板两侧下口应作鹰嘴,鹰嘴坡度≥20%。
15。
3.10 抹灰面层的做法应与女儿墙做法相同，抹灰表面平整、密实光洁，抹灰完成后将分格缝清理干净。
15.3.11创优工程变形缝盖板应做涂饰、石材或饰面砖面层。
当盖板采用饰面砖面层时，应以盖板中心
为分水线,向两侧各按10%坡度对称铺贴，阳角处应45°拼接；饰面砖的规格应与屋面一致且宜整砖铺
贴，饰面砖应粘贴牢固、线条清晰顺直，面砖铺贴后用勾缝剂勾缝;分格缝打胶处理，胶缝均匀顺直。
图15-1 屋面等高变形缝盖板分格平面示意图
图15—2 屋面等高变形缝及盖板剖面示意图
托棒卷材一层
卷材水平段不粘牢 现浇钢筋混凝土盖板 涂料或饰面砖面层
鹰嘴线
泡沫塑料棒 防水层
防水附加层
防水保护层
镶铜条
耐候胶
分格缝 镶铜条
图18—1 排烟（风）道平面示意图
图18-3 屋面排烟（风）道剖面图（风帽）
注：按照图纸要求,烟道出屋面参照03J930-1/407，即按照风帽做法施工(图18-3）
2、高层屋面做法
屋面做法按照图纸JB-11中要求，做法参见上人倒置式防水屋面（屋一）,具体做法如下：
1）10mm 厚300＊300地砖铺平拍实，聚合物水泥砂浆勾缝，缝宽5mm ，与保护层相对应设柔性分仓缝，缝宽12mm ，嵌防水油膏 2）5厚聚合物水泥防水砂浆满浆粘贴、勾缝
3）40厚c30配筋细石混凝土（单层双向配筋c4@150，4m 设缝，缝宽20mm ，
A 鹰嘴线
A
A
A
防水保护层 分格缝
防水层
防水附加层
高度按设计要求
图37—1 砖砌体水簸箕示意图
图37-2 石材水簸箕示意图
图37-3 砖砌体水簸箕实例图图37—4 石材水簸箕实例图(适用于创优工程)注：图纸要求按照05ZJ201C/32做法,其做法比该做法复杂，现场按照此做法施工.
图11—1混凝土面层分格排版平面示意图
图11-2 混凝土面层效果图
3 电梯机房
1）钢梁预留洞口：砌筑施工时按照图纸要求预留洞口400*800，洞底距装饰完成面150，洞底预埋20mm 厚钢板（详见电梯图）
2）钢爬
梯:
3）圈梁：按照电梯专业图纸要求，最后一道圈梁尺寸间距要求为离板底50cm
4)高层出屋面电梯机房、楼梯间、报警间外墙面贴深灰色面砖，屋面花架贴米黄色面砖。
5)落水口按照建工集团细部做法。
