星三角启动电缆及元器件选择
1、星三角启动的电机(以22KW为例),实际运行必须是三角形运行才能达到额定值,
其额定值电流为线电流1=22 - 0.38 - 1.732 - COS)=44A左右。

而流过电机各相绕组的相电流(包括为实现三角形连接的外部电缆,即接触器至电机线端的电缆)=线电流44A- 1.732=25.4A。

2、三角形运行的电机在星形连接运行时,线电流=相电流,由于加在电机各相绕组的相
电压=线电压十1.732=220V,因此线电流=相电流=25.4A,实际启动电流应按25.4A来乘以启动倍数,而不是按44A来计算启动电流。

3、电缆的选择是按负荷实际长期电流选择的,不是按启动电流选择的,因此,星三角
启动的电缆应按25.4A来考虑。

但是,电源侧的电缆以及控制柜断路器至接触器的电缆必须按44A考虑,因为流过这段电缆的电流为线电流,只有接触器后至电机接线端的电缆才是流过相电流。

4、根据供电距离、铺设方式、铺设环境选择电缆,一般电缆额定载流量应该大于25.4 - 0.8=32A,所以可选择6或10平的电缆。

5、选接触器时也要根据实际情况选择,空载不频繁启动时,两个32A, —个25A接触器即可,带负载启动、频繁启动或接触器质量较差,应适当加大接触器型号。

星形—三角形降压起动控制线路

星形—三角形降压起动控制线路

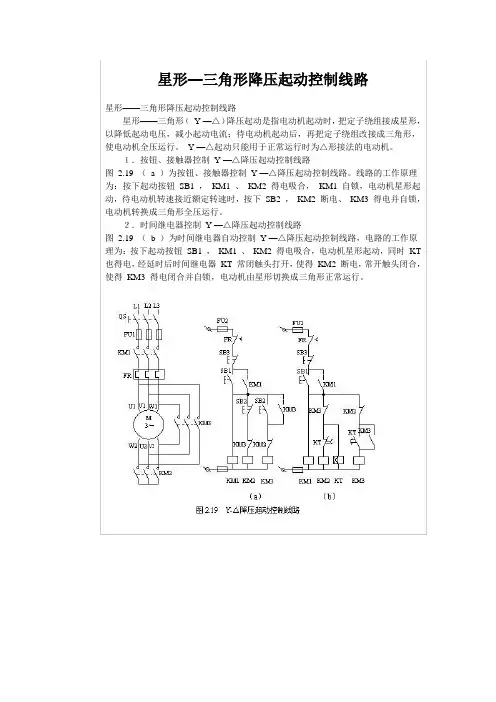

图2.19(a)为按钮、接触器控制Y —△降压起动控制线路。线路的工作原理为:按下起动按钮SB1,KM1、KM2得电吸合,KM1自锁,电动机星形起动,待电动机转速接近额定转速时,按下SB2,KM2断电、KM3得电并自锁,电动机转换成三角形全压运行。
2.时间继电器控制Y —△降压起动控制线路
图2.19(b)为时间继电器自动控制Y —△降压起动控制线路,电路的工作原理为:按下起动按钮SB1,KM1、KM2得电吸合,电动机星形起动,同时KT也得电,经延时后时间继电器KT常闭触头打开,使得KM2断电,常开触头闭合,使得KM3得电闭合并自锁,电动机由星形切换成三角形正常运行。
星形—三角形降压起动控制角形(Y —△)降压起动是指电动机起动时,把定子绕组接成星形,以降低起动电压,减小起动电流;待电动机起动后,再把定子绕组改接成三角形,使电动机全压运行。Y —△起动只能用于正常运行时为△形接法的电动机。
1.按钮、接触器控制Y —△降压起动控制线路

三相异步电动机星形三角形降压起动控制线路安装

三相异步电动机星形三角形降压起动控制线路安装

主电路导线
BVR-1.5 1.5mm2(7×0.25mm)
若干
控制电路导线
BVR-1.0 1 mm2 (7×0.43mm)
若干
5.3 相关知识
项目学习情境1星形—三角形降压换接起动控制线路
正常运行时定子绕组接成三角形的笼型步电动机,可采用星形—三角形的降压换 接起动方法来达到限制起电流的目的。
起动时,定子绕组首先接成星形,待转速上升到接近额转速时,将定子绕组的接 线由星形换接成三角形,电动机便进入全电压正常运行状态。因功率在4KW以上的三 相笼型异步电动机均为三角形接法,故都可以采用星形—三角形起动方法。 1.按钮切换Y/Δ降压起动控制线路
团结协 作 精 神
系统组成 系统运行
运行结果分 析
30 分
能说明系统组成10分 系统运行正常10分 会分析运行结果10分
实际总 得 分
教师签字
结束
表5-1电动机串电阻降压起动控制的实训设备和元件明细表
代号
名称
M 三相异步电动机
QS 组合开关 FU1 熔断器 FU2 熔断器 KM 交流接触器 KT 时间继电器 FR 热继电器 SB 按钮 XT 端子板
型号
Y-132S-4
HZ10-25/3 RL1-60/25 RL1-15/2 CJ10-20 JS7-2A JR16-20/3 LA4-3H JX2-1015
图5-6为三个接触器控制的自耦变压器降压起动控制电路。图中选择开关 SA有自动与手动位置,KM1、KM2为降压起动接触器,KM3为正常运行接触器, KA为起动中间继电器,KT为时间继电器,HL1为电源指示灯,HL2为降压起 动指示灯,HL3为正常运行指示灯。
图5-5 自耦变压器降压起动控制电路之一

星三角启动详解

星三角启动详解

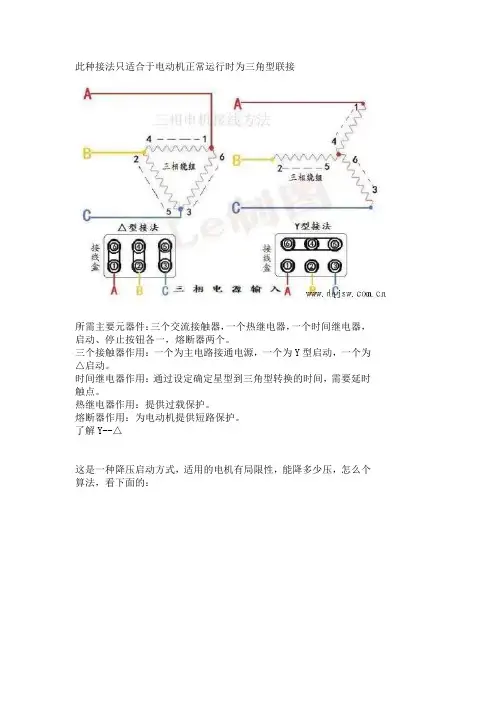

此种接法只适合于电动机正常运行时为三角型联接所需主要元器件:三个交流接触器,一个热继电器,一个时间继电器,启动、停止按钮各一,熔断器两个。
