变电站关键设备运维检修决策系统方案设计

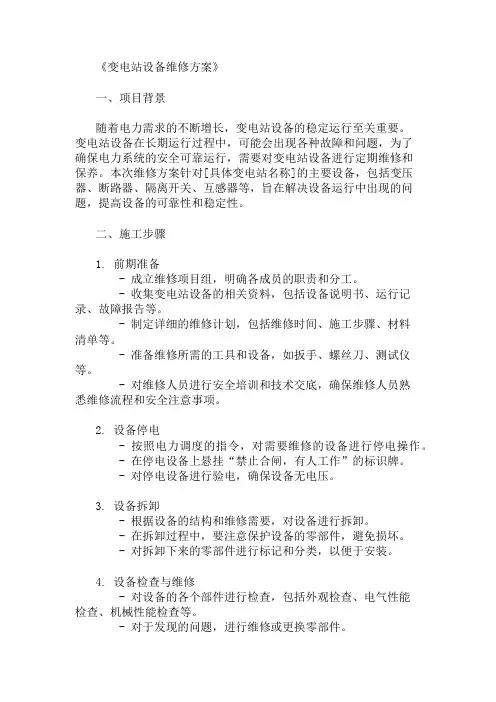

2024年变电站设备维修方案
《变电站设备维修方案》一、项目背景随着电力需求的不断增长，变电站设备的稳定运行至关重要。
变电站设备在长期运行过程中，可能会出现各种故障和问题，为了确保电力系统的安全可靠运行，需要对变电站设备进行定期维修和保养。
本次维修方案针对[具体变电站名称]的主要设备，包括变压器、断路器、隔离开关、互感器等，旨在解决设备运行中出现的问题，提高设备的可靠性和稳定性。
二、施工步骤1. 前期准备- 成立维修项目组，明确各成员的职责和分工。
- 收集变电站设备的相关资料，包括设备说明书、运行记录、故障报告等。
- 制定详细的维修计划，包括维修时间、施工步骤、材料清单等。
- 准备维修所需的工具和设备，如扳手、螺丝刀、测试仪等。
- 对维修人员进行安全培训和技术交底，确保维修人员熟悉维修流程和安全注意事项。
2. 设备停电- 按照电力调度的指令，对需要维修的设备进行停电操作。
- 在停电设备上悬挂“禁止合闸，有人工作”的标识牌。
- 对停电设备进行验电，确保设备无电压。
3. 设备拆卸- 根据设备的结构和维修需要，对设备进行拆卸。
- 在拆卸过程中，要注意保护设备的零部件，避免损坏。
- 对拆卸下来的零部件进行标记和分类，以便于安装。
4. 设备检查与维修- 对设备的各个部件进行检查，包括外观检查、电气性能检查、机械性能检查等。
- 对于发现的问题，进行维修或更换零部件。
- 对维修后的设备进行测试，确保设备性能符合要求。
5. 设备安装- 按照拆卸的相反顺序，对设备进行安装。
- 在安装过程中，要注意安装精度和紧固力度，确保设备安装牢固。
- 对安装后的设备进行调试，确保设备运行正常。
6. 设备验收- 维修完成后，对设备进行验收。
- 验收内容包括设备的外观、电气性能、机械性能等。
- 验收合格后，填写验收报告，交付使用。
三、材料清单1. 维修工具- 扳手、螺丝刀、钳子、锤子等常用工具。
- 测试仪、示波器、万用表等电气测试工具。
- 起重机、叉车等起重设备。

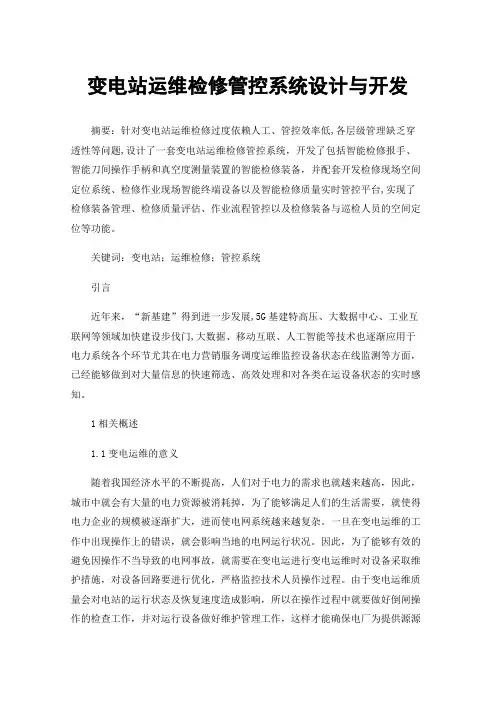

变电站运维检修管控系统设计与开发
变电站运维检修管控系统设计与开发摘要：针对变电站运维检修过度依赖人工、管控效率低,各层级管理缺乏穿透性等问题,设计了一套变电站运维检修管控系统，开发了包括智能检修报手、智能刀间操作手柄和真空度测量装置的智能检修装备，并配套开发检修现场空间定位系统、检修作业现场智能终端设备以及智能检修质量实时管控平台,实现了检修装备管理、检修质量评估、作业流程管控以及检修装备与巡检人员的空间定位等功能。
关键词：变电站；运维检修；管控系统引言近年来，“新基建”得到进一步发展,5G基建特高压、大数据中心、工业互联网等领域加快建设步伐门,大数据、移动互联、人工智能等技术也逐渐应用于电力系统各个环节尤其在电力营销服务调度运维监控设备状态在线监测等方面，已经能够做到对大量信息的快速筛选、高效处理和对各类在运设备状态的实时感知。
1相关概述1.1变电运维的意义随着我国经济水平的不断提高，人们对于电力的需求也就越来越高，因此，城市中就会有大量的电力资源被消耗掉，为了能够满足人们的生活需要，就使得电力企业的规模被逐渐扩大，进而使电网系统越来越复杂。
一旦在变电运维的工作中出现操作上的错误，就会影响当地的电网运行状况。
因此，为了能够有效的避免因操作不当导致的电网事故，就需要在变电运进行变电运维时对设备采取维护措施，对设备回路要进行优化，严格监控技术人员操作过程。
由于变电运维质量会对电站的运行状态及恢复速度造成影响，所以在操作过程中就要做好倒闸操作的检查工作，并对运行设备做好维护管理工作，这样才能确保电厂为提供源源不断的电力资源。
所以，为了能够使电网系统能够稳定的运行下去，就要杜绝操作上的失误，并对运行状况进行合理的分析，根据问题找到有效的解决办法，因为只有这样，才能为城市提供稳定的电能，提升运维管理效率的同时还能对人员安全以及变电站的财产安全进行有效的保护。
1.2变电运维智能化技术的应用价值我国是一个地域广阔的国家，且有丰富的物质资源，而且人口分布的密度存在着一定的差距，进而导致对电力资源的需求也就不同，因此，就要根据不同的电力需求去对电网进行建设，所以，在对变电站进行运行维护的时候就有一定的难度。

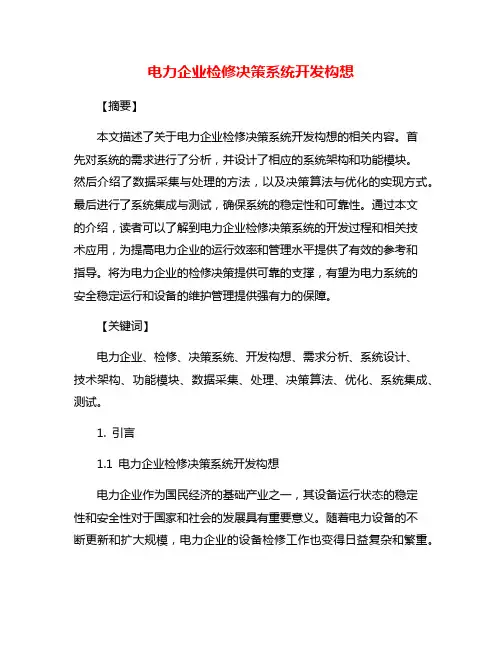

电力企业检修决策系统开发构想
电力企业检修决策系统开发构想【摘要】本文描述了关于电力企业检修决策系统开发构想的相关内容。
首先对系统的需求进行了分析，并设计了相应的系统架构和功能模块。
然后介绍了数据采集与处理的方法，以及决策算法与优化的实现方式。
最后进行了系统集成与测试，确保系统的稳定性和可靠性。
通过本文的介绍，读者可以了解到电力企业检修决策系统的开发过程和相关技术应用，为提高电力企业的运行效率和管理水平提供了有效的参考和指导。
将为电力企业的检修决策提供可靠的支撑，有望为电力系统的安全稳定运行和设备的维护管理提供强有力的保障。
【关键词】电力企业、检修、决策系统、开发构想、需求分析、系统设计、技术架构、功能模块、数据采集、处理、决策算法、优化、系统集成、测试。
1. 引言1.1 电力企业检修决策系统开发构想电力企业作为国民经济的基础产业之一，其设备运行状态的稳定性和安全性对于国家和社会的发展具有重要意义。
随着电力设备的不断更新和扩大规模，电力企业的设备检修工作也变得日益复杂和繁重。
为了提高设备检修的效率和准确性，我提出了开发一款电力企业检修决策系统的构想。
这款系统将通过需求分析和系统设计阶段确定电力企业设备检修的具体需求和功能模块，以及优化决策算法来提高设备检修的效率和准确性。
技术架构方面，系统将采用先进的云计算和大数据技术，实现设备数据的高效采集和处理。
系统将集成数据分析算法和人工智能技术，通过数据挖掘和机器学习来优化设备检修策略。
在系统集成与测试阶段，将通过模拟真实场景和大规模数据进行测试，保证系统的稳定性和可靠性。
最终，通过对电力企业检修决策系统的开发构想，可以提高电力设备的运行效率和降低检修成本，为电力企业的可持续发展提供有力支持。
2. 正文2.1 需求分析与系统设计需求分析是电力企业检修决策系统开发的第一步，通过需求分析可以明确系统的功能和性能要求。
需要对电力企业的检修流程进行深入了解，包括检修计划制定、资源分配、工单管理等方面的流程和需求。
变配电系统设备运维与管理方案
变配电系统设备运维与管理方案随着社会的发展和科技的进步，电力供应已成为人们生活、生产的基本要素之一、变配电系统是电力供应系统中的一个重要组成部分，它负责将高压电力输送到用户端，通过变压器将电能变换为适合用户使用的低压电能。
在实际的运维与管理中，应制定细致的方案，以确保设备的正常运行以及延长设备寿命。
一、开展定期巡视定期巡视是保证变配电系统设备运维与管理的基础，通过巡视可以及时发现设备运行中的问题，并采取措施进行及时修复，以防止设备故障发生。
巡视内容包括设备的外观、温度、噪音等方面的检查，以及设备的运行状态、电气参数等数据的记录。
巡视频率根据实际情况而定，一般建议每月至少巡视一次，对于特殊设备或关键设备，可增加巡视频率。
二、建立维护保养制度维护保养是保证变配电系统设备正常运行的关键环节，建立维护保养制度可以让每个运维人员清楚自己的工作职责，并按照规定进行操作。
制度包括设备检修方案、维护保养表格、保养记录等。
根据设备的特点和要求，制定相应的维护保养周期和要求，确保设备在正常运行中随时进行维修和保养。
三、加强设备监控与检测通过建立设备监控与检测系统，可以及时获取设备运行状态和各项参数，保证设备的正常运行。
监控与检测内容包括电气参数、温度、振动等。
通过监测系统，可以实现实时监控和远程管理，及时发现问题并采取措施进行处理。
四、建立备件管理制度备件管理是保证设备供应和恢复正常运行的重要环节，建立备件管理制度可以使备件的采购、入库、使用、报废等各环节得到有效控制。
制度包括备件清单、采购流程、库存管理、报废规定等。
备件应根据设备的特点和需求预先备足，确保设备故障时能及时更换，缩短停电时间。
五、人员培训和技能提升人员是变配电系统设备运维与管理的核心，通过培训和技能提升，提高运维人员的专业素养和维修能力，为设备运行提供保障。
培训内容包括设备的基本知识、操作技能、维修方法等。
可以通过内部培训、外部培训、定期考核等方式进行。

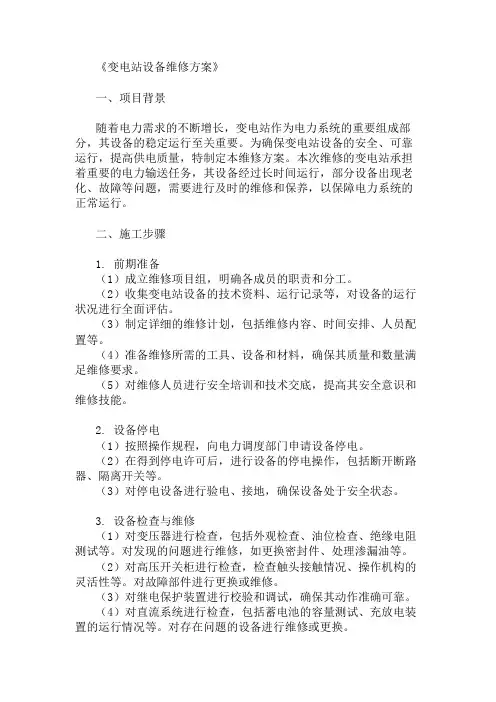

变电站设备维修方案两篇
《变电站设备维修方案》一、项目背景随着电力需求的不断增长，变电站作为电力系统的重要组成部分，其设备的稳定运行至关重要。
为确保变电站设备的安全、可靠运行，提高供电质量，特制定本维修方案。
本次维修的变电站承担着重要的电力输送任务，其设备经过长时间运行，部分设备出现老化、故障等问题，需要进行及时的维修和保养，以保障电力系统的正常运行。
二、施工步骤1. 前期准备（1）成立维修项目组，明确各成员的职责和分工。
（2）收集变电站设备的技术资料、运行记录等，对设备的运行状况进行全面评估。
（3）制定详细的维修计划，包括维修内容、时间安排、人员配置等。
（4）准备维修所需的工具、设备和材料，确保其质量和数量满足维修要求。
（5）对维修人员进行安全培训和技术交底，提高其安全意识和维修技能。
2. 设备停电（1）按照操作规程，向电力调度部门申请设备停电。
（2）在得到停电许可后，进行设备的停电操作，包括断开断路器、隔离开关等。
（3）对停电设备进行验电、接地，确保设备处于安全状态。
3. 设备检查与维修（1）对变压器进行检查，包括外观检查、油位检查、绝缘电阻测试等。
对发现的问题进行维修，如更换密封件、处理渗漏油等。
（2）对高压开关柜进行检查，检查触头接触情况、操作机构的灵活性等。
对故障部件进行更换或维修。
（3）对继电保护装置进行校验和调试，确保其动作准确可靠。
（4）对直流系统进行检查，包括蓄电池的容量测试、充放电装置的运行情况等。
对存在问题的设备进行维修或更换。
（5）对其他设备，如避雷器、电容器等进行检查和维修。
4. 设备调试与验收（1）在设备维修完成后，进行设备的调试工作，包括变压器的空载试验、高压开关柜的传动试验等。
（2）对调试过程中发现的问题进行及时处理，确保设备性能符合要求。
（3）邀请相关部门和人员进行设备验收，验收合格后，办理送电手续。
5. 设备送电（1）按照操作规程，向电力调度部门申请设备送电。
（2）在得到送电许可后，进行设备的送电操作，包括合上隔离开关、断路器等。
变电站设备定期检修施工方案三篇
《变电站设备定期检修施工方案》一、项目背景随着电力需求的不断增长，变电站作为电力系统的重要组成部分，其稳定运行至关重要。
为确保变电站设备的安全可靠运行，提高供电质量，特制定本定期检修施工方案。
本次检修将对变电站内的变压器、断路器、隔离开关、互感器等主要设备进行全面检查、维护和修理，以消除设备潜在的故障隐患，延长设备使用寿命，保障电力系统的安全稳定运行。
二、施工步骤1. 施工准备阶段（1）成立检修施工领导小组，明确各成员职责，制定详细的施工计划和安全措施。
（2）组织施工人员进行安全培训和技术交底，确保施工人员熟悉施工流程和安全注意事项。
（3）准备好施工所需的工具、设备和材料，对其进行检查和调试，确保其性能良好。
（4）办理工作票和操作票，做好停电、验电、接地等安全措施。
2. 设备检查阶段（1）变压器检查- 检查变压器的外观，有无渗漏油、变形等现象。
- 测量变压器的绕组绝缘电阻、直流电阻和变比。
- 检查变压器的冷却系统，确保风扇、油泵等设备运行正常。
- 检查变压器的瓦斯保护、压力释放阀等保护装置，确保其动作可靠。
（2）断路器检查- 检查断路器的外观，有无锈蚀、变形等现象。
- 测量断路器的绝缘电阻、分合闸时间和同期性。
- 检查断路器的操作机构，确保其动作灵活、可靠。
- 检查断路器的灭弧室，有无烧伤、漏气等现象。
（3）隔离开关检查- 检查隔离开关的外观，有无锈蚀、变形等现象。
- 测量隔离开关的绝缘电阻。
- 检查隔离开关的触头，有无烧伤、接触不良等现象。
- 检查隔离开关的操作机构，确保其动作灵活、可靠。
（4）互感器检查- 检查互感器的外观，有无渗漏油、变形等现象。
- 测量互感器的绝缘电阻、变比和极性。
- 检查互感器的二次回路，确保其接线正确、可靠。
3. 设备维护阶段（1）变压器维护- 对变压器进行清扫，清除表面积尘和油污。
- 对变压器的渗漏油部位进行处理，更换密封件。
- 对变压器的绕组进行干燥处理，提高绝缘性能。
精选变电站设备维修方案
《变电站设备维修方案》一、项目背景随着电力需求的不断增长，变电站在电力系统中的地位日益重要。
为确保变电站设备的安全、稳定运行，提高供电可靠性，特制定本维修方案。
本次维修的变电站为[变电站名称]，该变电站已运行[X]年，部分设备出现老化、故障等问题，需要进行全面维修。
二、施工步骤1. 施工前准备（1）成立施工领导小组，明确各成员职责，确保施工过程中的协调与管理。
（2）组织施工人员进行安全培训和技术交底，熟悉施工流程和安全注意事项。
（3）准备施工所需的工具、设备和材料，确保其质量和数量满足施工要求。
（4）对施工现场进行勘察，制定合理的施工布局和交通疏导方案。
2. 设备停电（1）按照调度指令，对需要维修的设备进行停电操作。
（2）在停电设备上悬挂“禁止合闸，有人工作”的标识牌。
（3）对停电设备进行验电，确保设备无电压。
3. 设备拆卸（1）根据设备的结构特点，采用合适的工具和方法进行拆卸。
（2）对拆卸下来的零部件进行分类、标记和存放，以便后续安装。
4. 设备检修（1）对变压器进行检修，包括检查绕组绝缘、铁芯接地、冷却系统等。
（2）对开关设备进行检修，包括检查触头接触情况、操作机构灵活性、绝缘性能等。
（3）对继电保护装置进行校验，确保其动作准确可靠。
（4）对其他设备进行检查和维修，如电容器、电抗器、避雷器等。
5. 设备安装（1）按照拆卸的相反顺序进行设备安装。
（2）安装过程中，严格按照设备安装说明书和相关标准进行操作，确保安装质量。
6. 设备调试（1）对安装好的设备进行调试，包括电气试验、机械调试等。
（2）调试过程中，发现问题及时进行处理，确保设备性能符合要求。
7. 设备验收（1）施工完成后，组织相关人员进行设备验收。
（2）验收内容包括设备安装质量、调试结果、技术资料等。
（3）验收合格后，办理设备投运手续。
三、材料清单1. 变压器维修材料（1）绝缘漆、绝缘纸、绝缘套管等绝缘材料。
（2）铁芯夹紧螺栓、垫片等紧固件。
电力企业检修决策系统开发构想
电力企业检修决策系统开发构想摘要：随着电力经济的发展，电力企业检修决策系统在制约着企业的发展。
为此，本文介绍了电力企业检修决策系统的开发构想。
本文首先介绍了电力企业检修决策系统的背景及其在电力企业发展中的作用。
然后，从系统需求、系统设计、系统实现、系统测试四个方面详细介绍了电力企业检修决策系统的开发思路。
最后，通过实际应用案例证明本文提出的电力企业检修决策系统能够有效提高电力企业的检修效率和效益。
关键词：电力企业；检修决策系统；开发构想；提高效率；提高效益正文：随着电力经济的发展，电力企业已经成为国家经济重要的组成部分。
在电力企业的运营管理中，检修是非常关键的一个环节。
为了提高电力企业检修的效率和效益，构建电力企业检修决策系统是非常必要的。
本文的电力企业检修决策系统开发构想主要涉及到四个方面，分别是系统需求、系统设计、系统实现以及系统测试。
具体内容如下：系统需求：电力企业检修决策系统需要满足的用户需求有：高效率的检修计划制定、灵活的计划修改、全流程的检修实施跟踪、全面的检修效果分析、多方位的报告输出等。
系统设计：电力企业检修决策系统的设计需要围绕用户需求展开，涉及到多个模块，包括但不限于：检修计划制定模块、计划修改模块、实施跟踪模块、效果分析模块、报告输出模块等。
同时，系统的设计需要综合考虑系统的普适性、稳定性、安全性等方面。
系统实现：电力企业检修决策系统的实现相对复杂，需要涉及到多个编程语言和工具，包括但不限于：JAVA、Python、MySql、Hibernate等。
同时，集成开发环境需要使用Eclipse等工具，以确保软件的开发进度和质量。
系统测试：电力企业检修决策系统的测试工作非常重要，需要全面覆盖系统的各个模块、功能和接口，保证系统的稳定性、可靠性和安全性。
常用的软件测试方法包括单元测试、集成测试、系统测试、性能测试等方法。
综上所述，电力企业检修决策系统开发构想涉及到系统需求、系统设计、系统实现、系统测试四个环节。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变电站关键设备运维检修决策系统方案设计
发表时间：2018-11-03T12:06:18.303Z 来源：《电力设备》2018年第20期作者：俞璋莉马庆明[导读] 摘要：随着经济快速的发展，用户对供电可靠性的要求不断增加。
(国网浙江杭州市余杭区供电公司浙江杭州 311100) 摘要：随着经济快速的发展，用户对供电可靠性的要求不断增加。
电力变压器和断路器是是电网中重要和关键的一次设备，因而变电设备的安全稳定运行至关重要。
本文首先介绍了变电站关键设备运维检修决策面临的难题，接着提出了分析了构建变电站关键设备运维检修决策系统需要遵循的基本原则，最后提出了运维检修决策系统的设计方案，可以有效提升变电站设备的运维检修效率。
关键字：变电站; 关键设备; 运维检修电网的安全运行是保证稳定、可靠电力供应的基础。
电网瓦解和大面积停电事故，不仅会造成巨大的经济损失，影响人民正常生活，还会危及公共安全，造成严重的社会影响。
电网的安全主要体现在电力设备安全和系统运行安全两个方面，而电力设备安全是电网安全的第一道防线。
国内外的运行经验证明，只有从引发电网事故的主要源头上建立起第一道防御系统，大幅度提高大型互联电网运行可靠性的目标才有可能实现。
电力变压器和断路器是是电网中重要和关键的一次设备，因而变电设备的安全稳定运行至关重要。
本文首先介绍了变电站关键设备运维检修决策面临的难题，接着提出了分析了构建变电站关键设备运维检修决策系统需要遵循的基本原则，最后提出了运维检修决策系统的设计方案，可以有效提升变电站设备的运维检修效率。
1 变电设备运维检修面临的挑战传统的设备管理主要考虑设备的可靠性，且偏重于单阶段的优化管理，很少考虑全过程的最优。
主要表现在：（1）目前变压器和断路器设备投资决策过程使用的是传统评价方法，偏重于一次性投入因素，对设备后期投入估计不足甚至忽略，而基于现代决策理论的评价方法未能把定性和定量分析有效结合起来，主观因素影响大，因此无法站在全系统的高度以实现整个系统成本最低为目标；（2）任何一个电力设备投资方案的评价目的都在于论证拟采用的技术方案技术上是否先进可行、安全可靠及经济上是否合理等，因此都是一个技术与经济相结合的分析过程，而以往评价指标比较注重可靠性和风险性，从而忽视了设备的可用性、技术先进性等技术指标与经济性的关联。
2 系统开发基本原则（1）平台化结构
系统采用平台化结构，基于IEC 61970标准和SOA架构，在基础平台上构建不同业务应用的系统架构，并实现平台和应用的匹配以及各应用的一体化建设。
应用功能采用模块化方式开发，在统一接口标准的基础上，实现应用功能在支撑平台上的“即插即用”，同时能够把应用包装成服务功能，为其他应用提供功能服务。
（2）一体化设计
系统从支撑平台、功能应用一直到系统图模库维护、人机界面等均应满足一体化建设的要求。
系统从底层到所有应用采用一体化设计，完全由一个平台构成，所有应用基于一个数据库管理系统，采用同一个模式定义工具，使用统一数据库访问接口，画面和数据库工具可显示所有应用数据库内容，可定义显示方式、颜色决策等。
系统管理、人机、网络、报表、曲线等平台工具服务于所有应用和所有实时数据库。
（3）标准化通信
系统支持模型基于CIM/XML的导入导出，实现与其它应用系统进行模型的交互通信。
系统必须满足IEC 61970-503规定的CIM XML数据交换格式，在各应用系统间进行模型信息交换。
应用系统可以基于CIM/XML文件进行模型的导入和导出，也可以直接采用CIM/XML文件作为模型加载的基础。
系统对外提供符合IEC 61970标准的多种CIS接口，包括：CS、GDA、HSDA、GES、TSDA。
（4）系统可靠性
通过关键硬件设备及软件采用冗余配置、集群技术、多重备用、负载均衡等技术手段，消除单点故障，确保不因部分软硬件故障而影响系统功能的正常运行。
即使所有的历史应用服务器失效，也不影响系统维护和所有实时应用功能运行，只要在10天内恢复，都保证历史数据不丢失。
（5）运行智能化
支持信息的充分获取和共享，具有智能化的信息处理、展示及辅助分析决策手段。
能够实现基于电网运行信息的智能告警和故障诊断等功能。
3 运维检修决策系统设计方案电网关键设备运维检修决策系统共分为三个模块（如图1所示），分别为系统监控模块、设备检修模块和检修报告模块。
在系统监控模块中，可以查看变电站在地图上的位置、接线方式、各站点的相关信息以及站点的风险警报，通过变电站入口可以进入变电站内查看设备的风险警报、设备状态、故障详情等信息。
在设备检修模块中，根据各站点的接线图上显示的风险等级高的设备，进入该设备查看该设备状态评估、风险评估以及检修记录等信息。
在部件检修中，可选择可靠性优先、经济性优先或者费效比优先，生成相应的检修策略。
根据用户选择要检修的设备部件添加至检修报告，对检修报告可以进行查看、导出、删除等操作。
图1 系统功能模块图
运维检修决策系统基于数据驱动，通过各功能模块间的信息交互和协同操作实现系统各项功能，基于系统整体功能实现的信息交互分析，其示意图如图2所示。
系统以数据管理模块为核心，基于接口标准和接入规范与外部应用系统进行实时通信，同时与其它功能模块交互，为其运行提供必要的数据支撑；系统管理模块通过对数据管理模块中的用户信息库、备份数据库及动态信息库进行操作实现其系统维护、权限管理及帮助查询等功能；智能分析模块以对动态信息库中的待分析数据进行分析处理；而综合查询模块能对动态数据库中分析结果、外部数据以及知识库中数据进行查询访问。
从而，通过多模块之间的信息流通及协同运行实现专家系统的各项功能。
图2 电网关键设备运维检修决策系统整体功能流程图
4结语
随着我国电网规模的快速发展和日益扩大，电气设备的数量和规模也在不断地增加，传统的设备管理方式已经不能满足电力企业对设备成本的优化与控制。
本文首先介绍了变电站关键设备运维检修决策面临的难题，接着提出了分析了构建变电站关键设备运维检修决策系统需要遵循的基本原则，最后提出了运维检修决策系统的设计方案，可为电网关键设备运维检修决策的制定提供有力的支持。
参考文献:
[1] 王峰, 阎春雨, 毕建刚,等. 变电设备状态监测系统的设计方案[J]. 电力建设, 2011, 32(11):31-35.
[2] 熊华强, 万勇, 桂小智,等. 智能变电站SCD文件可视化管理和分析决策系统的设计与实现[J]. 电力自动化设备, 2015, 35(5):166-171.
作者简介:
俞璋莉（1986.3-），女，浙江平湖人，2008年本科毕业于浙江大学电气工程学院，单位：国网浙江杭州市余杭区供电有限公司，研究方向：变电设备运维检修管理。
