污水管道施工专项施工方案

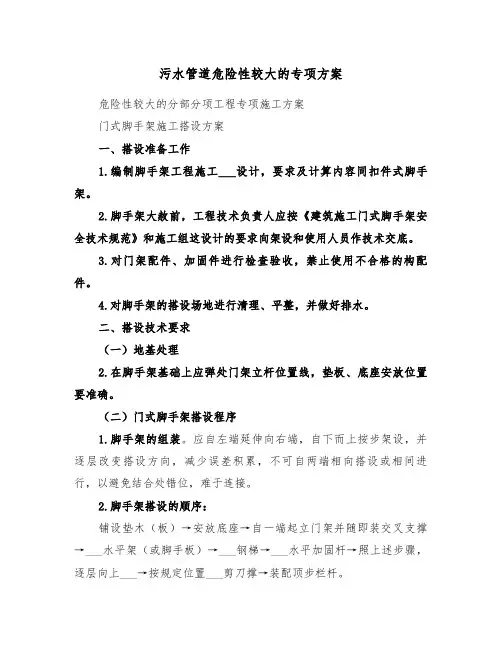

污水管道危险性较大的专项方案（4篇）
污水管道危险性较大的专项方案危险性较大的分部分项工程专项施工方案门式脚手架施工搭设方案一、搭设准备工作1.编制脚手架工程施工___设计，要求及计算内容同扣件式脚手架。
2.脚手架大赦前，工程技术负责人应按《建筑施工门式脚手架安全技术规范》和施工组这设计的要求向架设和使用人员作技术交底。
3.对门架配件、加固件进行检查验收，禁止使用不合格的构配件。
4.对脚手架的搭设场地进行清理、平整，并做好排水。
二、搭设技术要求（一）地基处理2.在脚手架基础上应弹处门架立杆位置线，垫板、底座安放位置要准确。
（二）门式脚手架搭设程序1.脚手架的组装。
应自左端延伸向右端，自下而上按步架设，并逐层改变搭设方向，减少误差积累，不可自两端相向搭设或相间进行，以避免结合处错位，难于连接。
2.脚手架搭设的顺序：铺设垫木（板）→安放底座→自一端起立门架并随即装交叉支撑→___水平架（或脚手板）→___钢梯→___水平加固杆→照上述步骤，逐层向上___→按规定位置___剪刀撑→装配顶步栏杆。
3.脚手架的搭设必须配合施工监督，一次搭设高度不应超过最上层连墙件三步或自由高度小于___m，以保证脚手架稳定。
（三）架设门架及配件___注意事项1.交叉支撑、水平架、脚手板、连接棒、锁臂的设置应符合构造规定。
2.不同产品的门架与配件不得混合使用于同一脚手架。
3.交叉支撑、水平架及脚手板应紧随门架的___及时设置。
4.各部件的锁臂、搭钩必须处于锁柱状态。
5.水平架或脚手板应在同一步内连续设置，脚手板应满铺。
6.钢梯的位置应符合组装布置图的要求，底层钢梯可跨越两步或三步门架再行转折。
7.挡脚板（笆）应在脚手架施工层两侧设置，栏板（杆）应在脚手架施工层外侧设置，栏杆、挡脚板应在门架立杆的内侧设置。
（四）水平加固杆、剪刀的撑___1.水平加固杆、剪刀撑___应符合构造要求，并与脚手架的搭设同步进行。
2.水平加固杆应采用扣件与门架在立杆内侧连牢，剪刀撑应采用扣件与门架立杆外侧连牢。
污水管道工程(沟槽深度大于5m)沟槽开挖与支护专项施工方案
污水管道工程沟槽深度大于5m沟槽开挖与支护专项施工方案一、工程概况本工程污水管道埋深大多在4.5～8。
0m范围内，管径有DN400、DN600、DN800、DN1000、DN1500、DN1650、DN1800等，其中DN400管径采用硬聚氯乙烯UPVC加筋管，管径DN600～DN1200的采用玻璃钢夹砂管，其余管径的采用企口式钢筋混凝土管。
沟槽开挖深度大部分要大于5m。
拟建道路沿线主要为果园、村庄，河网交错、河塘密布。
这些段落地面高程在3。
5~4.5m之间，地势平坦，稍有起伏。
该段的地质情况自上而下为：①层为0.2～5.4m(一般土层厚度)粘性土；②1层为0。
3～3.0m软塑状的粉质粘土夹粘质粉土，土质较好；②3—1层为1。
2～5。
1m稍密状态的砂质粉土;②3—2层为5。
3~11。
8m中密状态的灰色粉砂。
二、施工准备由于路线较长，工期较紧，需要做好充足的施工准备.2。
1、施工队伍进场后,必须先进行场地的整理，及时进行测量放样，准确放出管道布置的轴线和沟槽开挖的边线.2.2、机械设备与材料抓紧落实进场,所需的材料设备必须准备齐全,要满足规范设计要求。
2.3、落实管道供应厂家，进行认真考查和认可,选定供应厂商,在保证质量的前提下，要求其具备足够的日生产能力，保证供应，满足施工进度要求。
2.4、管道施工前进行认真的技术质量安全交底，分工明确,责任到人。
三、施工安排及方法总说明对于埋深很深的污水管道的施工,采用上部放坡开挖、下部钢板桩支护两次成槽的挖土方法，先考虑将表土（粘性土）挖除一层（2.0m 左右）,有效降低沟槽深度，然后进行井点降水，打设钢板桩，再开挖沟槽，采用2～3道顶撑支护，铺设管道。
四、施工方案4.1、污水管道施工工艺流程测量放线→第一次土方开挖→布置井点降水→打设钢板桩→沟槽开挖及支护→管道基础施工→铺设管道→污水井施工→磅水（闭水）试验→管道坞膀→沟槽回填4。
2、测量放线根据设计施工图,测设管道中心线和污水井中心位置,设立中心桩。
污水管道顶管专项施工方案
污水管道顶管专项施工方案一、工程概况污水管道顶管是指在已有地下管道上方施工新的污水管道的一种方法。
该方法适用于地下道路拓宽、沟槽繁忙或无法打开等情况下进行新污水管道的施工。
本施工方案旨在设计出一种合理、安全、高效的污水管道顶管专项施工方案。
二、施工目标1.在不对现有地下管道造成影响的情况下，顶管专项施工新的污水管道。
2.施工期间做好安全措施，确保施工人员和周围居民的安全。
3.运用合适的工具和材料进行施工，确保施工质量。
4.保证施工进度和质量，及时完成顶管施工任务。
三、施工准备1.确定施工地点：根据设计图纸确定施工地点，并进行现场考察，确定施工条件。
2.编制施工方案：根据实际情况编制详细的施工方案，包括施工工艺、工法和施工步骤等。
3.准备材料和设备：根据指导要求，准备需要的材料和设备，包括顶管机、管道材料、配件等。
4.提前通知相关部门和居民：施工前要提前通知相关部门和居民，并与他们沟通、协调，确保施工过程中其他事项的顺利进行。
四、施工步骤1.设置施工标志：在施工点周围设置施工标志，提示过往车辆与行人注意施工区域。
2.搭建工地临时设施：设置工地围挡，搭建临时施工作业台和办公室。
3.清理施工区域：清除施工区域内的杂物、碎石等，确保施工区域清晰可见。
4.定位管道位置：根据设计图纸确定新污水管道的位置并标定。
5.钻孔施工：使用顶管机进行钻孔作业，将顶管机导入地下，逐步推进并钻孔，同时进行取样。
6.安装管道：在完成钻孔后，进行管道安装作业，将管道逐段连接，利用管道夹具进行支固。
7.进行检验：对安装好的管道进行检验，包括管道连接、密封性能、管道质量等。
8.进行顶管施工：使用顶管机在现有地下管道上方施工新的污水管道。
9.如遇特殊情况，可根据实际情况进行调整，并保证调整方案符合施工质量要求。
五、安全措施1.施工区域设置警示标志，保证施工现场的安全。
2.施工时保持通道畅通，确保施工人员和周围居民的安全。
3.对施工人员进行安全培训，提醒他们注意施工现场的安全问题。

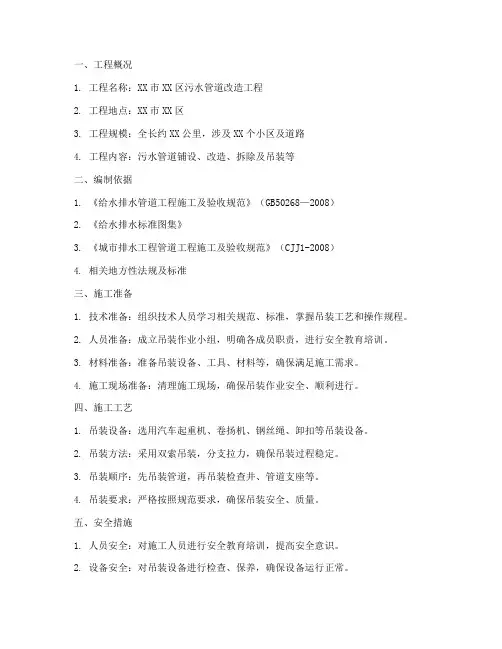

污水管道吊装专项方案
一、工程概况1. 工程名称：XX市XX区污水管道改造工程2. 工程地点：XX市XX区3. 工程规模：全长约XX公里，涉及XX个小区及道路4. 工程内容：污水管道铺设、改造、拆除及吊装等二、编制依据1. 《给水排水管道工程施工及验收规范》（GB50268—2008）2. 《给水排水标准图集》3. 《城市排水工程管道工程施工及验收规范》（CJJ1-2008）4. 相关地方性法规及标准三、施工准备1. 技术准备：组织技术人员学习相关规范、标准，掌握吊装工艺和操作规程。
2. 人员准备：成立吊装作业小组，明确各成员职责，进行安全教育培训。
3. 材料准备：准备吊装设备、工具、材料等，确保满足施工需求。
4. 施工现场准备：清理施工现场，确保吊装作业安全、顺利进行。
四、施工工艺1. 吊装设备：选用汽车起重机、卷扬机、钢丝绳、卸扣等吊装设备。
2. 吊装方法：采用双索吊装，分支拉力，确保吊装过程稳定。
3. 吊装顺序：先吊装管道，再吊装检查井、管道支座等。
4. 吊装要求：严格按照规范要求，确保吊装安全、质量。
五、安全措施1. 人员安全：对施工人员进行安全教育培训，提高安全意识。
2. 设备安全：对吊装设备进行检查、保养，确保设备运行正常。
3. 施工现场安全：设置安全警示标志，加强现场安全管理。
4. 防止物体打击：吊装过程中，确保吊装物品固定牢固，防止物体坠落。
5. 防止触电：吊装过程中，注意防止触电事故发生。
六、环境保护措施1. 施工现场垃圾：及时清理施工现场垃圾，避免污染环境。
2. 施工噪音：合理安排施工时间，尽量减少噪音污染。
3. 施工扬尘：采取洒水、覆盖等措施，减少扬尘污染。
七、质量保证措施1. 严格按照规范、标准进行施工，确保工程质量。
2. 加强施工过程质量控制，及时发现和处理质量问题。
3. 对吊装设备进行检查、保养，确保吊装质量。
八、进度安排1. 施工准备：10天2. 吊装施工：30天3. 竣工验收：10天九、结语本专项方案旨在确保污水管道吊装施工安全、高效、顺利进行。
污水管网施工方案（精选7篇）
污水管网施工方案（精选7篇）污水管网施工方案篇1一、编制依据略二、工程概况及特点本工程为xx室外给排水管道、消防给水及生产给水安装工程，排水管道总长度为xx米，管材为预制钢筋砼排水管，直径有：㎜、㎜、㎜及x焊接x，排水检查井采用直径1000㎜钢筋砼检查井，铸铁井座井盖；排水管基础采用。
混凝土，管道坡度为：百分之一、千分之四，两种。
室外给水管道总长度为x米，管材为焊接钢管。
三、主要施工工序施工方法施工工序：总体施工工序为：先施工#4区给排水管道，再施工#3区给排水管道，待塔吊拆除后在进行连接。
排水管道具体施工工序为：测量放线-土方开挖-清基底-基底垫层-混凝土管对口-砼检查井-上部砼-通水试验-土方回填给水管道具体施工工序为：测量放线-土方开挖-清基底-沙垫层-管道防腐-管道安装-通水打压-土方回填施工方法：排水管道：土方工程本工程土方工程，排水沟道总长约470米，土方总量约2600m3，土方开挖采用返铲挖掘机坑外挖土，放坡系数，管道交叉处一次开挖至米，RW管下预留300㎜土层，管下预留200㎜土层，余土采用人工挖土，人工找坡，检查井下部的土方采用人工开挖，基槽底部挖300×500排水沟，每隔20米设500×500×800集水坑，管在RW管挖土放坡边坡上，待RD管施工完，土方回填夯实至RW基底标高后，侧面人工挖土，再施工。
自卸汽车运土方，运至指定地点，土方开挖分段进行，每段20米，第一段20米，土方外运，第一段施工完后开挖下一段，所挖土方回填前一段。
垫层：a、砼垫层采用人工搭溜槽浇筑，每隔20米设一个溜槽，槽下用人工推车浇筑。
b、机械挖完土方后，钉龙门板，定出管道中心线和标高控制线按设计要求放坡。
c、人工清土，按设计垫层底标高和坡度清土。
d、支模、浇筑砼垫层，用木抹子拉毛。
e、管道两边的砼待管道安装校正完后二次支模浇筑。
砼管安装a、钉龙门板，拉线，线为管道中心线和距管顶200㎜控制线，线的坡度为设计管道坡度。
污水管道深基坑开挖专项施工方案
污水管道深基坑开挖专项施工方案1. 引言污水管道施工是城市建设中非常重要的一项工作，而深基坑开挖是污水管道施工中的关键环节之一。
本文档旨在提供污水管道深基坑开挖的专项施工方案，以确保施工过程安全、顺利地进行。
2. 前期准备在进行污水管道深基坑开挖之前，需要进行充分的前期准备工作。
具体包括但不限于以下内容：•清理现场：清除基坑周围的杂物和障碍物，确保施工区域干净整洁。
•测绘工作：通过测量和勘探，确定基坑的精确尺寸和地下管道的位置。
同时，还需要测定水位、土壤类型等地质条件。
•制定施工方案：根据测量结果和地质条件，制定详细的施工方案，包括开挖方式、支护措施、施工进度等。
•安全措施：制定安全措施，包括围挡、警示标志、安全通道等，以确保工人和施工现场的安全。
3. 开挖方式根据基坑的深度和地质条件，可以采用不同的开挖方式。
常见的开挖方式包括手工开挖、机械开挖和爆破开挖等。
•手工开挖：适用于较小的基坑，可以采用人工挖掘的方式进行开挖。
需要注意的是，手工开挖时需要采取严格的安全措施，避免发生坍塌和伤害事故。
•机械开挖：适用于较大的基坑，可以使用挖掘机、推土机等机械设备进行开挖。
机械开挖速度较快，但需要对机械进行维护和保养，确保其正常工作。
•爆破开挖：适用于特殊情况下的基坑开挖。
在进行爆破开挖之前，需要进行详细的爆破方案设计和安全措施制定，以确保安全和周围环境的不受影响。
4. 支护措施在进行深基坑开挖时，需要采取相应的支护措施，以确保基坑的稳定和施工的顺利进行。
常见的支护措施包括：•地下水控制：根据水位情况和地质条件，采取排水或封堵措施，控制地下水位。
在深基坑施工中，地下水的控制是十分重要的一环。
•土方支护：根据土壤类型和基坑深度，采取不同的土方支护措施，如护岸、护坡、垂直支撑等，确保基坑的稳定。
•支撑结构：在必要的地方，采用支撑结构，如钢支撑、混凝土结构等，提供更加坚固的支护。
•安全检查：定期进行基坑支护结构的安全检查，确保支护结构的完好。
污水管道施工方案
污水管道施工方案第一篇: 污水管道一、工程概况：因工程施工至#号井，管道基础土方开挖遇流沙层，造成无法施工。
我施工单位自80号井至终点井首先在管道两侧进行井点降水，然后挖机先挖至沙层，待管道沟槽两侧采用钢管式木板挡土墙施工完成后再进行管道小沟槽开挖施工。
二、施工机械：反铲挖掘机，铁锹，镐蛙式打夯机手推车，振动棒三、污水管道施工工艺流程如下：测量放线→布置井点降水→沟槽开挖及支护→管道基础施工→铺设管道→稳管浇砼→污水井施工→闭水试验→沟槽回填1）测量放线：1、为施工测量使用方便，从现场永久水准点处，引临时性水准点，其精度要求符合规范要求，水准点闭喝误差不大于4㎜∕㎞2、用经纬仪定出管道中心线位置，标出管线的起点，终点和转角点，作为中心控制桩2）井点降水（见井点降水专项施工方案）3）沟槽开挖及支护本次开挖的宽度和深度较大，既采用反铲挖掘机开挖，首先清除开挖范围内不可利用土方全部挖至流沙层，再配合钢管木板挡土墙开挖管道沟槽。
管道沟糟开挖应严格控制标高，防止糟底超挖或对糟底土的扰动，机械挖土留0.2～0.3厚土层，待铺管前用人工清挖至设计标高。
沟槽开挖采用以机械开挖为主（1）管槽的开挖形式，采用梯形槽，上口以管中心线各向外4M，下口以管中心线向外3M，小沟槽采用方形槽，宽度为4M。
（2）在小沟槽两侧打钢管桩，采用钢管式木板挡土墙进行管道施工作业。
4）浇筑混凝土基础根据道路中心线由技术员定出管位中心线后在两侧立模。
模板采用新模板。
木模要求立稳、标高准确，设10cm碎石垫层，垫层要求级配碎石表面无风化，基本平整。
5）安管安管前的施工准备工做如下：1.检查管子内、外表面有无空鼓、露筋、缺边等缺陷，不合格管材不得使用2.复核管基的标高、中心线的坡度3.基础砼的强度达到设计强度的70％时才充许下管4.检查所用下管机具、临时设施应牢固可靠，并设专人统一指挥。
5.管材的型号，采用机械与人工配合下管，糟内放管和运管、排管，应将管子放到沟糟一侧，留出检查井的位置安管采用机械下管，操作中应轻轻放下，以免撞坏底板，两管连接用卷扬机拉紧，管口基本平接调整管底标高后，方可进行下一接管的吊安。
污水管网施工专项方案
污水管网施工专项方案本工程为德阳市城市生活污水处理厂的配套截污干管工程部分，全长约14.0公里，分为城内天山路段、城外东岸段和城外西岸段，管径为d800～d1350，最终将污水排入处理厂。
截污干管采用远期分流制度设计。
二、工程目标本工程的主要目标是解决城市生活污水的收集和排放问题，保障城市环境卫生和公共健康，同时提高污水处理厂的处理能力和水质标准。
三、工程进度本工程已完成前期的勘察设计和招投标工作，目前正在进行施工准备工作，计划于明年底前完工。
四、工程预算本工程总投资约为2.5亿元，其中包括土地征用、施工费用、设备采购等各项费用。
第一章工程总体概况本工程是德阳市城市生活污水处理厂的配套截污干管工程，全长约14.0公里，分为城内天山路段、城外东岸段和城外西岸段，管径为d800～d1350，最终将污水排入处理厂，采用远期分流制度设计。
本工程的主要目标是解决城市生活污水的收集和排放问题，保障城市环境卫生和公共健康，同时提高污水处理厂的处理能力和水质标准。
目前，本工程已完成前期的勘察设计和招投标工作，正在进行施工准备工作，计划于明年底前完工。
本工程总投资约为2.5亿元，其中包括土地征用、施工费用、设备采购等各项费用。
本文介绍了城内天山路段C标段的施工内容和工程情况。
工程包括污水检查井、钢带增强PE螺旋波纹管、钢筋混凝土顶管、破路及恢复路面等。
荷载取值按照现行规范采用，地质情况主要为中砂层、圆砾石、卵石层。
工期为180天，开工时间以监理工程师下达的开工令为准。
现状道路均为水泥砼路面结构，周围环境为居住小区、商铺、企事业单位等。
现状路两侧有树木、路灯杆、供电线路、通讯设施、居民区等，地下有电缆、管线等。
工程施工影响不大。
本工程的主要任务是截污干管，全长为2.745公里。
其中，污水检查井、DN1000埋地用钢带增强PE螺旋波纹管和DN1200顶管施工是本工程的重点。
为了控制施工工期，DN1000埋地用钢带增强PE螺旋波纹管埋设是关键工程。
完整版)明挖污水管道深基坑开挖专项施工方案
完整版)明挖污水管道深基坑开挖专项施工方案明挖污水管道工程概况：本工程旨在在道路两侧布置DN300～DN800的污水管道，管材采用高密度聚乙烯双壁波纹管，全部为明挖施工。
为确保工程进度和质量，以下为施工流程图和施工准备、沟槽支护、管坑开挖、土方运输、管道安装、检查井砌筑、闭水检验、回填、文明施工措施、安全生产措施等方面的详细说明。
工程流程图：为确保施工质量和进度，本工程按照以下流程图进行施工：施工准备、测量放样、基坑开挖、检查标高、砂石垫层、标高检查、材料准备、取样试配级配、打钢板桩、支护、加深开挖、稳定性检查、管道基础、安管、接口、检查井砌筑、污水管、闭水试验不合格、轴线坡度调整、回填、质量验收。
施工准备：在工程开工前，进行以下测设工作：核对接入原有管道的高程，测设管道坡度、管道中心线、开挖沟槽边线及附属构筑物的位置，堆土堆料界限及其它临时用地范围。
同时进行探坑工作，确保施工安全和顺利进行。
沟槽支护：根据现场情况及设计要求，采用适当的支护措施，如打钢板桩、设置支撑架等，确保沟槽稳定和安全施工。
管坑开挖：按照设计要求和现场实际情况，进行管坑开挖，并注意施工安全和环保要求。
同时进行稳定性检查，确保施工质量和进度。
土方运输：将挖掘出的土方运输至指定场地，按照要求进行分类、堆放和处理，确保环境卫生和安全。
管道安装：按照设计要求和现场实际情况，进行管道安装，并注意施工安全和质量要求。
同时进行接口处理，确保管道连接紧密和无泄漏。
检查井砌筑：按照设计要求和现场实际情况，进行检查井砌筑，并注意施工质量和进度。
同时进行闭水检验，确保管道质量和安全。
回填：按照设计要求和现场实际情况，进行回填工作，并注意施工质量和进度。
同时进行质量验收，确保工程质量和安全。
文明施工措施：在施工过程中，加强现场管理，保持工地清洁，减少噪音和扬尘污染，确保施工文明和环保。
安全生产措施：在施工过程中，加强安全管理，做好施工安全防护，进行安全教育和培训，确保施工安全和人员健康。
污水管道危险性较大的专项方案范本(3篇)
污水管道危险性较大的专项方案范本污水管道专项施工方案污水管道沟槽开挖深度大，由于施工区域地下水位较高，管道埋置较深，在开挖污水管沟槽没有放坡开挖的条件时，采用打钢板桩支护直槽开挖的方法进行施工。
本工程设计管道埋深大于___米均采用钢板桩直槽施工，具体施工方案如下：本工程围护桩准备采用25b槽钢，长___米，槽钢数量按___个施工段200根考虑，每1施工段基槽两边各设100根，各施工段槽钢正反扣水平连接长度___米，前一施工段施工完毕拔除后，转入下施工段，依次反复周转使用。
一、钢板桩打拔施工方法（1）单桩逐根打入法施打钢板桩①先由测量人员定出沟槽边线，可每隔一定距离设置导向桩，导向桩直接使用钢板桩，然后挂绳线作为导线，打桩时利用导线控制钢板桩的轴线③单桩逐根连续施打，注意桩顶高程不宜相差太大。
（2）拔桩与桩孔填砂①原则上土方回填后方可拔桩，桩经修理后重新利用。
钢板桩拔桩前，先将沟槽内的支撑，从下到上边回填土方边拆除。
②先用打拔桩机夹住钢板桩头部振动___min～___min，使钢板桩周围的土松动，产生“液化”，减少土对桩的摩阻力，然后慢慢的往上振拔。
拔桩时注意桩机的负荷情况，发现上拔困难或拔不上来时，应停止拔桩，先振动___min～___min后再往下锤___m～___m再往上振拔，如此反复可将桩拔出来。
③钢板桩拔除后应及时回填桩孔；回填桩孔时应采取措施填实。
本工程采用中粗砂灌填，冲水助沉。
（3）钢板桩的施工中遇到的问题及处理由于地质结构复杂，钢板桩打拔施工中常遇到一些难题，常采用如下几点办法解决：①打桩过程中有时遇上大的块石或其它不明障碍物，导致钢板桩打入深度不够，采用转角桩或弧形桩绕过障碍物。
②钢板桩杂填土地段挤进过程中受到石块等侧向挤压作用力大小不同容易发生偏斜，采取以下措施进行纠偏：在发生偏斜位置将钢板桩往上拔l.___m～___m，再往下锤进，如此上下往复振拔数次，可使大的块石被振碎或使其发生位移，让钢板桩的位置得到纠正，减少钢板桩的倾斜度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
宁陵县城污水管网改造工程
专项施工方案、安全技术措施报审表
建设路）段雨污水管网工程（污水工程） 工程名称：宁陵县张弓路（葛天大道-
编号：
致： （监理） 商丘市智达建设监理有限公司
我方已根据施工合同的有关规定完成了 污水管道施工 工程
专项安全施工方案、安全技术措施的编制，并经我单位上级技术负责人
审查批准，请予以审查。
附：污水管道施工专项施工方案
承包单位（章）
项目经理
日 期
日 年 月
专业监理工程师审查意见：
专业监理人员
日 期
日 月 年
总监理工程师审查意见：
总监理工程师
日 期
日 月 年
宁陵县城污水管网改造工程
建设路）段雨污水管网工程（污水工程）宁陵县张弓路（葛天大道-
工管道施污水 案施工方专项
编制：
审核：
审批：
淮阳县第二建筑工程公司
年 月 日
宁陵县城污水管网改造工程
污水管道施工专项施工方案
一、污水管道施工专项施工方案编制依据及原则
1、宁陵县城污水管网改造工程道路工程污水工程施工图纸。
2、遵循建筑施工工艺及其技术规范，坚持合理的施工程序和施工顺
序。
3、采用流水施工方法，组织有节奏、均衡和连续施工。
4、科学地安排雨、夏季施工项目。保证施工生产的均衡性和连续性。
5、充分利用现有机械设备，扩大机械化施工范围，提高机械化程度，
改善劳动条件，提高劳动生产率。
6、采用国内外先进施工技术，科学地确定施工方案，提高工程质量，
确保安全施工，缩短施工工期，降低工程成本。
7、尽量减少临时设施，合理储存物资，减少物资运输量，科学地布
置施工场地，减少施工用地。
8、采用先进的质量体系标准及市政施工及验收规范。
二、工程概况
1.拟建管线位于张弓路，工程起点位于葛天大道，终点位于建设路。
线路全长2953.6米。本标段污水段落划分如下桩号K0+000-K0+710；
桩号K0+710-K0+980；桩号K0+980-K1+660；桩号K1+660-K2+630；
桩号K2+630-K2+959.6,全长1959.6米，污水管道位于道路西侧，距
中线12.0米。设计雨水管道工程起止桩号为：K0+000～K2+950，全
长1950米，雨水管道位于道路西侧，距中线13.5米。本标段污水管
道施工主要是对污水管道沟槽开挖、管道铺设安装。
宁陵县城污水管网改造工程
2.排水系统结构
污水管道系统结构：
①污水管道管材：二级、三级钢筋混凝土管。
②检查井：砖砌。
③污水检查井设置：采用球墨铸铁井盖及盖座。
3.工期与质量要求
工期：招标工期为150天，计划工期为150天，开工日期自签定合同
时或甲方、监理颁布开工令起计。
工程质量等级：合格。
三、工程地质
1、地理位置
拟建管线位于张弓路，工程起点位于葛天大道，终点位于建设路。
2、气象
场地所处成都市为温带气候，主导风向为NNE向，常年平均风速为
1.2米/秒，年平均风压140Pa，最大风压约250Pa，年平均降雨量约
为610mm，七、八月份雨量集中，易形成暴雨。
四、管道施工组织体系及
进度计划
为确保该施工段保质保量按期完成，根据公司实际情况。经过仔细的
研究，我们将按下列程序组织实施。
（一）施工组织体系及劳动组织
1、为保证关键工序如期按实际计划完成进行，在现场组织以下施工
体系，各负其责。施工组织机构如下图：
宁陵县城污水管网改造工程
施工总负责人
生产经
技术负责
安全施工
施工负责人：全面指挥，统一协调，督促该工程全面情况。
生产经理：全面负责组织本标段的工程管理、实施工作，组织协调对
外的各项业务，协调各部门之间的关系，安排工程进度，把握工程质
量。
技术负责人：负责工程的各项技术工作，生产的衔接，工程计划的安
排及落实，组织协调各部门之间的人员、物资设备等。
安全员：保证工程安全保卫工作。
质检员：负责对工程的质量监督，对各道工序进行全面的质量检查。
后勤保障：该工程后勤工作及生活保障。
材料员：原材料的采购运输、加工及仓储工作。
设备组：各类施工机械进退场维修保养、设备调动、电力供应。
宁陵县城污水管网改造工程
施工队：各施工班组独立组织施工各负其责。
2、劳动组织：
1项目经理部:16人；
2土建施工队: 50人；
3摊铺作业队: 15人；
4机械班组: 8人；
5机电组: 2人；
工地正常施工需:91人。
(二)机械设备的选用
据本工程特点：结合本公司的实际情况，选择如下机械：
设备名称 型号 数量 （台） 规格 产地 制造年份 自有
或租赁
挖掘机 OH2254-7 2 满足施工要求 中国 2010 自有
25T汽车式吊机 140 东风 1 满足施工要求 中国 2009 自有
推土机 DT170A 1 满足施工要求 中国 2010 租赁
装载机 W230/250 1 满足施工要求 中国 2010 自有
轮胎式压路机 YL20 1 满足施工要求 中国 2009 自有
砼搅拌机 350 1 满足施工要求 中国 2012 自有
小型平板振动夯 2000 4 满足施工要求 中国 2012 自有
插入式振动器 ZL50 4 满足施工要求 中国 2012 自有
水准仪 DSZ2 3 满足施工要求 中国 2012 自有
全站仪 RTS112RL 1 满足施工要求 中国 2012 自有
宁陵县城污水管网改造工程
(三)施工工期
本施工阶段计划工期为150天。包括全标段的沟槽开挖、雨污水管道
的敷设，雨污水检查井的砌筑及沟槽回填等。据本工程的特点，为了
按期保质保量完成工程，所以科学合理的安排好进度计划和劳动力是
关键。
(四)施工组织
为了确保工期按时竣工，结合本工程特点，各工序可以同时平衡作业，
具体步骤如下：
第一步：清理现场杂草、杂物等，放出路线控制线及管道开挖线，并
引测临时水准点高程；
第二步：原材料及构件准备；
第三步：沟槽开挖施工；
第四步：槽底砂石垫层施工；
第五步：管道安装；
第六步：检查井砌筑；
第七步：闭水试验；
第八步：中粗砂围管回填；
第九步：素土回填碾压施工；
第十步：完善处理、整理现场。
四、沟槽开挖
本标段设置雨污水各一条，本标段污水段落划分如下桩号
K0+000-K0+710；桩号K0+710-K0+980；桩号K0+980-K1+660；桩号
K1+660-K2+630；桩号K2+630-K2+959.6,全长1959.6米，污水管道
位于道路西侧，距中线12.0米。待沟槽做完验槽，并达到相关技术
要求时，进行污水管道安装，并做好沟槽回填等工序，此次沟槽回填
涉及
宁陵县城污水管网改造工程
到土方回填，可直接利用之前沟槽开挖留置现场土方进行回填，沟槽
开挖采用分段开挖，当污水管沟槽挖至设计高程时，进行验槽、安管、
回填等施工工序。
沟槽开挖采用挖掘机开挖，污水管沟槽开挖深度1.21m—4.02m，雨
水管沟槽开挖深度0.27m—2.3m，开挖前根据小三线探测结果先对地
下管线做好保护措施。
根据本工程实际情况，污水管道位于道路西侧，距中线12.0米，雨
水管道位于道路西侧，距中线13.5米，为保证施工安全及进度，采
用雨、污水管道沟槽整体开挖方案。沟槽开挖后，首先施工污水管道，
将污水管道回填压实至雨水管道设计高程时，再施工雨水管道。
采取分槽开挖，污水沟槽边坡采取1：1，（施工中可能因土质问题边
坡垮塌，现按1/3部分考虑单边疏支撑）。
本工程污水管道沟槽二次开挖深度1.21m—4.02m，为了保证施工安
全，加快施工进度，沟槽开挖时应根据开挖地段的地质情况，短开挖，
紧支撑，并加紧埋设管道，回填夯实，确保沟槽边坡稳定。根据沟槽
开挖的深度，适时增设不同类型的支撑：开挖深度在1.5m内不设支
撑，1.5～5m设稀支撑，个别地质较差地段采用密支撑或满堂支撑。
线路两侧雨污水管道沟槽开挖时，考虑到部分地段距周边高层建筑物
较近，为了保证周边建筑物及施工安全，避免坡率减小，设紧密支撑。
开挖前由测量人员放出管线中线和检查井位置，用生石灰标出沟槽上
口开挖线，同时建立临时水准点和导线点，在沟槽开挖的过程中，测
量人员跟班作业，随时检测沟槽的槽底宽度、高程和边坡坡度，保
宁陵县城污水管网改造工程
证符合设计和规范要求。
测量员应同时测放出支线的开挖线，以便在主线施工时一并完成。
雨污水管道沟槽底部的开挖宽度按雨污水施工图的沟槽开挖断面图
要求：
序号 管径D/mm 槽底宽度B/mm 备 注
1 800 1960 污水管道
采用机械开挖人工配合清基，机械开挖确保沟槽底土壤不被扰动，设
计沟槽底高程以上留20cm左右不挖，采用人工清槽检底，避免超挖。
开挖后，请监理进行验槽，采用钎探技术确认检查井处的基底承载力，
当无法满足设计要求时，根据设计要求采取砂石换填措施进行加固处
理。
开挖时要严格控制沟槽基底中线及边坡，以免造成偏挖，影响沟槽顺
