喷灌管材及附件
硬度差、易变形、价格较高
管段长一般为5m、6m
移动管道（二）
镀锌薄壁钢管
强度高 重量仅为普通钢管的五分之一，但比铝管重 耐腐蚀 寿命长
塑料软管 –
移动管道（三）
有锦塑软管和胶管两种，用锦纶丝或维纶丝织 成网状管坯，然后在内外壁涂一层塑料制成。 可承压400—800kPa
胶管
塑料管的承压能力差
塑料管优缺点
内壁光滑，水头损失小 施工容易 能适应一定的不均匀沉陷 放置在地表时，易老化
塑料管的连Pvc 管
Pvc 管
PE 管
2、固定管道—铸铁管
铸铁管
承压：一般可承受1MPa的压力
使用寿命：大于30年
管段短、接头多、施工量大
杠 杆 紧 扣 式
2、搭扣式
V形橡胶密封圈止水，插入时搭扣自动滑 入挂钩槽内
还有：
3、弹簧锁紧式 4、暗销式 5、偏心扣式等等
第四章 喷灌管材及附件
第一节 喷灌管材的种类及规格 第二节 管道附件 第三节 快速接头
第一节 喷灌管材的种类及规格
钢 管
固定式管道
塑 料 管
聚氯乙烯管 （PVC管） 聚乙烯管 （PE管）
管
铸 铁 管
道
移动式管道
薄壁铝合金管 镀锌薄壁管 胶 管
塑料软管
1、固定管道——塑料管
塑料管的规格——以外径标称
–
用橡胶作为原材料，当中夹布制成，价格较高
第二节 管道附件
给水栓
管网系统的给水装置或出水口,用于半固定
式系统或移动式系统中支管和主管的快速
连接和拆卸
给水栓
自闭阀
用于支管与安有喷头的竖管的快速连接
特点：只有在竖管插进时水流才能通过， 竖管一拆下，阀门自动关闭。
自闭阀
阀
门
其它附件和管件：
阀门、逆止阀、过滤器
安全阀、空气阀 三通、弯头
堵头、流量调节器、压力调节器等
过 滤 器
三 通
第三节 快速接头
便于管道快速移动，移动管道各段间采用快 速接头连接，常用的快速接头的结构形式有以 下几种：
– 杠杆紧扣式（或称球形连接）
组成：由接合碗、杠杆扣紧环和带橡胶密封圈的承
碗
特点：密封性好，最大偏角可达30度但不能自动琐 紧和脱扣，在插入后要用手将搭钩琐紧
易锈蚀
性脆，承受动载荷能力差 管壁厚，重量大
钢管 承压：1.5—6.0Mpa
3、固定管道—钢管
使用寿命：15年左右 管壁薄、重量轻 管段长、接口少、铺设简便 韧性强、能承受动载荷 易锈蚀
钢管
铝铝合金管 强度高
移动管道（一）
重量轻 耐腐蚀 寿命15—20年

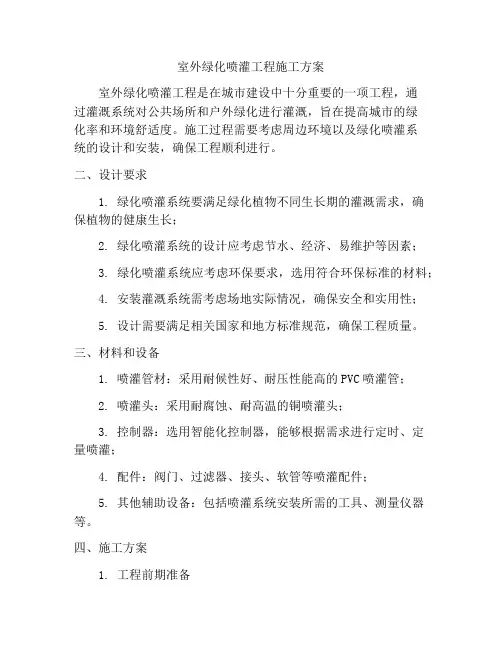

室外绿化喷灌工程施工方案
室外绿化喷灌工程施工方案室外绿化喷灌工程是在城市建设中十分重要的一项工程，通过灌溉系统对公共场所和户外绿化进行灌溉，旨在提高城市的绿化率和环境舒适度。
施工过程需要考虑周边环境以及绿化喷灌系统的设计和安装，确保工程顺利进行。
二、设计要求1. 绿化喷灌系统要满足绿化植物不同生长期的灌溉需求，确保植物的健康生长；2. 绿化喷灌系统的设计应考虑节水、经济、易维护等因素；3. 绿化喷灌系统应考虑环保要求，选用符合环保标准的材料；4. 安装灌溉系统需考虑场地实际情况，确保安全和实用性；5. 设计需要满足相关国家和地方标准规范，确保工程质量。
三、材料和设备1. 喷灌管材：采用耐候性好、耐压性能高的PVC喷灌管；2. 喷灌头：采用耐腐蚀、耐高温的铜喷灌头；3. 控制器：选用智能化控制器，能够根据需求进行定时、定量喷灌；4. 配件：阀门、过滤器、接头、软管等喷灌配件；5. 其他辅助设备：包括喷灌系统安装所需的工具、测量仪器等。
四、施工方案1. 工程前期准备（1）确认工程范围及设计图纸；（2）购买所需的材料和设备；（3）准备好所需的施工人员和技术人员；2. 绿化喷灌系统布局（1）根据设计图纸，确定各个灌溉区域和管线布局；（2）根据环境和植物需求，合理选址喷灌头并确定数量；3. 管道铺设（1）根据设计图纸，按照所需规格和数量的管道，对喷灌系统进行铺设；（2）管道铺设时，应考虑地势高低、植物位置等实际情况，合理调整管道走向；（3）管道连接采用热熔连接或配件连接，确保连接处不漏水；（4）管道铺设过程中，应注意排水和排气，以确保系统畅通；4. 灌溉系统安装（1）按照设计要求，安装控制器和其它辅助设备；（2）控制器的安装应保持水平稳定，接线应正确牢固；（3）安装阀门、过滤器、软管等辅助设备，并与管道连接牢固；（4）喷灌头的安装应根据设计要求的喷灌范围、角度、喷水量进行安装；5. 系统调试（1）系统安装完成后，进行系统整体调试，逐一检查管道、控制器、喷灌头等设备的工作状态；（2）按照设计要求，测试控制器的定时、定量喷灌功能；（3）检查系统是否存在漏水、堵塞等问题，及时进行修复和调整；6. 系统试运行（1）系统完成调试后，安排试运行，观测灌溉效果，调整喷灌头的喷水角度和范围；（2）根据试运行的情况，对系统进行进一步调整和优化。
微喷灌技术—微喷灌技术特点及构造
4、微喷灌的缺点： (1)受风的影响降低灌水均匀度。 (2)限制树的根系发展。 (3)水质处理要求较高。 (4)投资成本比较高。
3、微喷灌的优点： (6)能控制用水和用肥。 (7)容易控制杂草生长。 (8)能充分利用小水源和节省能耗。 (9)较好的喷洒降温效果。 (10)防止土壤冲刷和板结。
二、微喷灌分类
4、连接水泵、田间首部、输水 主管。
二、操作规程
（三）喷灌供水 1、预蓄喷灌水：提前2～3天在蓄水池装满井水、自来水或清澈的 河水进行预温。 2、供水：启动水泵进行供水，同时注意观察水压表及微喷头运行 是否正常。
二、操作规程
（三）喷灌供水 3、喷灌时间与灌水量：根据温室（大棚）种植作物制定相应的灌水 制度。 4、喷灌间隔时间：主要是看作物、墒情、天气进行灌水。同时通过 测定温室（大棚）内湿度、温度判断是否灌水，一般定植水土壤相对持 水量要达到85～90%，其它时期保持在60%左右。
一、微喷灌技术特点
特别在干旱高温、低湿时，雾灌能使作物株间湿度提高20%以上，温 度降低3-5℃，叶片相对含水量增加10%-15%，从而减缓或消除因高温、 低湿抑制作物光合作用的“午睡”现象，促使作物正常生长。由于雾滴 小，无打击力，不会损伤作物的嫩叶幼芽，不会引起土壤板结。
1、微喷灌与滴灌、普通灌的比较： 微喷灌和滴灌的不同之处在于灌水器由滴头改为微喷头，滴头是靠自 身结构消耗掉毛管的剩余压力，而微喷头则是用喷洒方式消耗能量。湿 润面积比滴灌大，这样有利于消除含水饱和区，使水分能被土壤随时吸 收，改善了根区通气条件，但会使土壤表面的警惕性水量损失增加。与 普通的喷灌相比，它的工作压力低，射程小，只能喷洒土壤表而后局部。 一般安装在近地面处，不会喷洒到作物叶面，可以调节田间小气候，但 在温室、大棚中使用可能会造成湿度增加，易发生病虫害，这是不如滴 灌和渗灌的地方。
宁夏引黄灌区常用灌水技术
宁夏引黄灌区常用灌水技术灌水技术是指把渠道（管道）的水分散到田间的措施，亦称灌溉方法。
习惯上把灌水技术分为：地面灌溉，如畦灌、沟灌、格田淹灌；喷灌、滴灌和雾灌；地下灌溉三类。
但不论何种灌水技术都要求达到节水、省工、增产等取得最大经济效益的总目标。
其共同的灌水技术要求是：①适时适量按作物需水要求供水，防止过量灌水，引起土壤盐碱化与沼泽化；②渗入田间各点的灌溉水量均匀或基本相等；③水量损失小；④以最少的人力、物力消耗，灌溉一定的土地面积，实现高效低耗。
第一节地面灌溉地面灌溉是指灌溉水在田面流动过程中，借重力和毛管力作用湿润土壤，或在田面建立一定深度的水层，借重力作用逐渐渗入土壤的一种灌溉方法。
这种方法目前应用最广，具有技术简单，水头要求低，能源消耗少等优点。
但容易破坏土壤团粒结构，表层易板结，水的利用率低，平整土地工作量大等缺点。
地面灌溉又分为畦灌、沟灌、淹灌。
一、畦灌定义：畦灌是用土埂将灌溉田块分成许多小畦（俗称畦田），灌水时，将水放入畦田，在畦田表面形成很薄的水层，沿畦田坡度方向流动，水在流动的过程中以重力作用渗入土壤的灌溉方法。
适用作物及坡度：适用于窄行距密播作物如小麦、谷子和某些蔬菜。
适宜的地面坡度一般为0.001—0.003,最大不宜超过0.02。
技术要求：使畦田首尾、左右的土壤湿润均匀，不冲刷田面土壤。
畦灌时要合理选用灌水时间、入畦流量和畦田规格。
①灌水时间：为了使畦田各点土壤湿润均匀，应使畦田水层在畦田上各点的停留时间相同。
为达到上述要求，在实践中常采用及时封口的方法，即水流到离畦尾还有一定距离时，就封闭入水口，使畦田内剩余的水流继续向前流动，至畦尾全部渗入土壤。
按目前试验资料，可以采用七成、八成、九成或满流封口。
在一般土壤条件下，畦长50米左右的采用八成改水；畦长30—40米，九成改水；畦长30米以下的十成改水。
②入畦单宽流量：入畦流量以保证灌水均匀，不冲刷土壤为原则。
通常入畦单宽流量控制在3—6L/（s•m）左右。
喷灌管材及附件资料
安全阀、空气阀 三通、弯头
堵头、流量调节器、压力调节器等
过 滤 器
三 通
第三节 快速接头
便于管道快速移动，移动管道各段间采用快 速接头连接，常用的快速接头的结构形式有以 下几种：
– 杠杆紧扣式（或称球形连接）
组成：由接合碗、杠杆扣紧环和带橡胶密封圈的承
碗
特点：密封性好，最大偏角可达30度但不能自动琐 紧和脱扣，在插入后要用手将搭钩琐紧
塑料管的承压能力差
塑料管优缺点
内壁光滑，水头损失小 施工容易 能适应一定的不均匀沉陷 放置在地表时，易老化
塑料管的连接
丝口连接、法兰连接、粘结、焊接、承插 连接
Pvc 管
பைடு நூலகம் Pvc 管
PE 管
2、固定管道—铸铁管
铸铁管
承压：一般可承受1MPa的压力
使用寿命：大于30年
管段短、接头多、施工量大
硬度差、易变形、价格较高
管段长一般为5m、6m
移动管道（二）
镀锌薄壁钢管
强度高 重量仅为普通钢管的五分之一，但比铝管重 耐腐蚀 寿命长
塑料软管 –
移动管道（三）
有锦塑软管和胶管两种，用锦纶丝或维纶丝织 成网状管坯，然后在内外壁涂一层塑料制成。 可承压400—800kPa
胶管

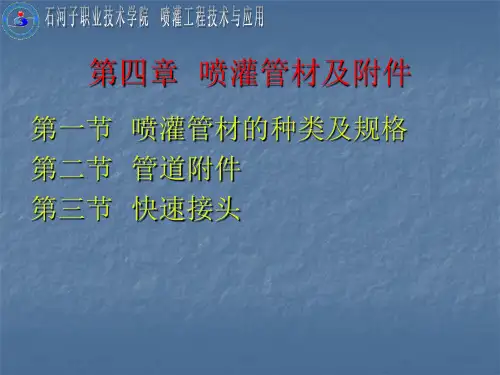

第四章 喷灌管材及附件
第一节 喷灌管材的种类及规格 第二节 管道附件 第三节 快速接头
第一节 喷灌管材的种类及规格
钢 管
固定式管道
塑 料 管
聚氯乙烯管 （PVC管） 聚乙烯管 （PE管）
管
铸 铁 管
道
移动式管道
薄壁铝合金管 镀锌薄壁管 胶 管
灌溉工程实例
典型灌溉工程举例5、灌溉制度 5.1设计参数的确定 5.1.1特色灌溉工程（1）大田喷灌 1）设计参数确定根据苗圃需水要求，喷灌采用以下设计参数： a.设计日耗水强度 苗圃： E a =3mm/d ； b.设计计划湿润层深度 计划湿润层深度取：z ＝0.4； c.土壤特性壤土田间持水量β田＝24％（占体积的百分比），适宜土壤含水量的上、下限，分别为90%β田、65%β田，r=1.37g/cm 3。
d.灌溉水利用系数 灌溉水利用系数为 η=0.9 e ．灌水器选型喷灌选用美国雨鸟公司生产的摇臂式换向喷头（产品编号35A-TNT(12#喷嘴)），该型号喷头器的最大工作压力为0.41MPa,最小工作压力为0.20Mpa,喷头流量1.22～1.75m 3/h ，射程13.3～15.4m 。
喷头组合喷灌强度的计算公式为：ρ组合（mm/h ）=1000q η/A 式中：q 为单喷头的流量（m 3/h ）；A 为单喷头的有效控制面积（m 2）。
Ρ=1000×1.5×0.9/（12×12）=4.69（mm/h ） 满足壤土Ρ=6～8 mm/h 2）设计灌水定额设计灌水定额计算公式采用：max min 0.1()/m rH θθη=-式中：m 为灌水定额，(mm)；r 为土壤容重，(g/cm 3)； H 为计算湿润层深度，(cm)；m ax θ、m in θ为适宜土壤含水量上、下限(占干土重的百分比)，分别取90%、65%；η为灌溉水利用系数，取0.9；利用上式计算喷灌区的灌水定额为：m ＝0.1×1.37×40×24×(0.90-0.65)/0.9＝36.5(mm) 3）喷灌灌溉制度 a. 设计灌水周期TηEamT =式中：T 为设计灌水周期，(d)；Ea 为设计耗水强度，（mm/d ）。
计算结果如下： )(96.1039.05.36d Ea m T =⨯==η，取T=10天； b. 一次灌水延续时间t 一次灌水延续时间采用下式计算：1000mabt q =η式中：a 为支管间距(m)；b 为喷头间距(m)；q 为喷头喷水量（m 3/h ）。

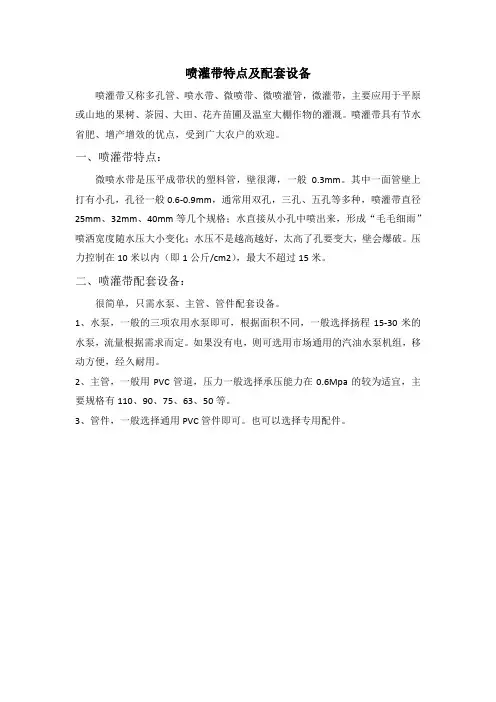

喷灌带特点及配套设备
喷灌带特点及配套设备
喷灌带又称多孔管、喷水带、微喷带、微喷灌管，微灌带，主要应用于平原或山地的果树、茶园、大田、花卉苗圃及温室大棚作物的灌溉。
喷灌带具有节水省肥、增产增效的优点，受到广大农户的欢迎。
一、喷灌带特点：
微喷水带是压平成带状的塑料管，壁很薄，一般0.3mm。
其中一面管壁上打有小孔，孔径一般0.6-0.9mm，通常用双孔，三孔、五孔等多种，喷灌带直径25mm、32mm、40mm等几个规格；水直接从小孔中喷出来，形成“毛毛细雨”喷洒宽度随水压大小变化；水压不是越高越好，太高了孔要变大，壁会爆破。
压力控制在10米以内（即1公斤/cm2），最大不超过15米。
二、喷灌带配套设备：
很简单，只需水泵、主管、管件配套设备。
1、水泵，一般的三项农用水泵即可，根据面积不同，一般选择扬程15-30米的水泵，流量根据需求而定。
如果没有电，则可选用市场通用的汽油水泵机组，移动方便，经久耐用。
2、主管，一般用PVC管道，压力一般选择承压能力在0.6Mpa的较为适宜，主要规格有110、90、75、6
3、50等。
3、管件，一般选择通用PVC管件即可。
也可以选择专用配件。
管道灌溉工程规划设计—喷灌工程规划设计
4.喷头
喷头是喷灌系统的专用设备，形式多种多样，但作用都是将管道
内的连续水流喷射到空中，形成细小水滴，洒落到土壤表面。
喷灌系统
5.附属设备、附属工程
➢如从河流、湖泊、渠道取水，应设拦污设施；
➢为了保护喷灌系统安全运行，应设进排气阀、调压阀、减压阀、
计算单喷头的平均喷灌强度，即计算喷灌强度
=
=
与土壤允许的喷灌强度[]进行比较
喷头组合，确定组合间距a、b
a=
=
调整组合间距，最好为定尺长度的整数倍
计算组合喷灌强度， = ，与土壤允许的喷灌强度比较
第二节 喷灌的主要设备
上坡支管据首尾地形高差加水头损失小于0.2倍的喷头设计工作压
力、首尾喷头工作流量差小于等于10%确定管长，下坡支管可缩小
管径抵消增加的压力水头或者设置调压设备。
管道系统布置
（5）多风向地区，支管垂直主风向布置（出现频率75%以上），
便于加密喷头，保证喷洒均匀度。
（6）充分考虑地块形状，使支管长度一致。
作压力下不发生开裂、爆管现象，
工作安全可靠。管道附件也是管
道系统中不可缺少的配件。
喷灌的主要设备
（一）喷灌管材
管材在喷灌系统中需用数量多，投资比重较大，需要在设
计中按照因地制宜、经济合理的原则加以选择。
目前，喷灌工程中可以选用的管材主要有塑料管、钢管、
铸铁管、混凝土管、薄壁铝合金管、涂塑软管等。一般来讲，
④轮灌组所控制的范围最好连片集中便于运行操作和管理。自
动灌溉控制系统往往将同一轮灌组中的阀门分散布置，最大限度
绿化喷灌工程施工方案
绿化喷灌工程施工方案石家庄市迎旭西大道两侧绿化带景观绿化工程四标段绿地灌溉工程主要工程量为：PP-R De75 3112.5米，UPVC 管De32 323.7米、摇臂喷头249个。
一、喷灌分项工程施工流程图喷灌分项工程工艺流程图如下：二、给水喷灌工程及消防系统施工方案及施工方法1、工程施工工艺施工工艺流程：清理施工现场——测量放线——开挖沟槽——铺设管道——水压试验——管道冲洗——验收——系统设备安装——系统调试2、开挖沟槽在开挖沟槽前应由甲方和设计单位进行交底，掌握地下原有管网情况和工程地质和水文资料。
开挖沟槽的施工程序是定位放线、挖槽、沟槽基底侧壁处理、验收。
（1）定位放线：先按施工图测出管道的坐标及走向后，按图示方位打桩放线，确定沟槽位置、开挖宽度、深度等。
（2）挖槽：采用机械开挖方式。
挖槽槽壁必须按1:0.33放坡，开挖出的土方堆放在沟槽的一侧。
测 量 放 线 挖管道沟槽 槽基处理 下管稳管 水压试验 沟槽回填 单项验收设备调试 喷头及附件安装 井体砌筑若在施工区土质为砂土和砂壤土，且沟槽与当地的主风向相交，应将土方堆置在沟槽的下风口一侧，以免刮风造成自然回填。
土堆边缘与沟边的距离不得小于0.5m，堆土高度不得超过1.5m，堆土时注意不得掩埋消火栓、管道闸阀、雨水口、测量标志及各种地下管道的井盖，且不得妨碍其正常使用。
开槽中若遇有其他专业的管道、电缆、地下构筑物或文物古迹等时，应及时与甲方、有关单位及设计部门联系，协调处理。
在此应特别注意管道内泄水坡度的控制，避免由于排水不畅导致管道冻胀破损，主要控制方法为管道终端向泄水阀方向保持千分之三的排水坡度。
（3）沟槽基底侧壁处理：要求沟底是坚实的自然土层，若为松土层必须夯实。
若沟槽底部为石块、砖砾等硬物时，可将沟槽多挖深10cm-20cm，清除石块等硬物，再用砂土回填夯实。
同时保证沟槽侧壁土层质量，若土层过松，可在沟槽侧壁支撑模板保护，以防沟槽坍塌伤人。
喷灌设备选型及管径计算1.2
144895152.xls
7.00TRUE
工作压力35m 角度范围40-360(可调)射程12.5m
喷头类型旋转角度 40-360(可调)
喷头型号V-1550工作压力范围 1.7-5.2kg/cm 2
喷嘴型号15建议工作压力 3.5kg/cm 2喷头品牌美国TORO
——
喷头间距m 植物日需水量ET mm/d 组合喷灌强度ρmm/h
支管间距m 水有效利用率η日参考喷灌时间min/d
喷头总流量L/h
喷灌总面积m 2
已知来水量,求可灌溉面积：已知灌溉面积,求系统供水能力：
请输入m 3/h 系统小时供水量请输入m 2需灌溉面积
请输入mm/d 植物日需水量ET 请输入mm/d 植物日需水量ET
请输入h 系统日工作小时数请输入h 系统日工作小时数
请输入 水有效利用率η请输入 水有效利用率η
结果亩 (可灌溉面积)结果m 3/h (系统小时供水量)
即m 2
水 量 分 析
喷 头 参 数
喷 头 组 合 喷 灌 强 度2013-4-18 8:18。
管灌、喷灌设计方案
五、项目设计报告（一）、工程设计方案说明1、项目概况天祝县节水增效高效节水灌溉项目2016年度工程计划在天祝县金强河灌区、安远灌区、朱岔灌区、松山灌区4个灌区的华藏寺镇、打柴沟镇、哈溪镇、天堂镇、东大滩乡、松山镇六个乡镇的23个村及2个移民点实施高效节水灌溉面积3.0086万亩,其中:低压管道灌溉面积1.9114万亩,喷灌面积0.5772万亩,滴灌面积0.52万亩。
主要建设内容:铺设灌溉输供水管线139.06km，其中：主管26.32km，支管16.3km，分支管96.45km；修建各类建筑物3775座，其中：沉砂池13座，检查（控制）井241座，出水口3368座，渗水井133座；喷灌机15台；温棚滴管设备2600套。
（1)项目建设内容本项目标段主要对在东大滩乡酸次沟片区；松山镇松山片区，6#、7#移民点片区发展高效节水9608亩，其中：管灌2108亩，喷灌6300亩，微灌1200亩。
地下水滴灌工程等。
主要内容包括工程勘测、施工图设计、材料设备生产供应、施工安装、土建工程施工、工程试运行及群众的培训等工作。
项目主要设计建设内容：发展管灌2108亩，喷灌6300亩，微灌1200亩；完成管沟土方开挖工程19798.00m3、管沟土方回填工程19798.00m3、修建检查井33座、排水井9座、修建镇墩136座、修建150㎡3座、安装管道Φ600*.063PVC管2051米、Φ400*0.63PVC管1653米、Φ315*0.63PVC管1200米、Φ250*0.63PVC管1795米、Φ160*0.63PVC管3930米、Φ125*0.63PVC管926米、Φ110*0.63PVC管3300米、Φ90*0.63PVC管1560米、安装多功能给水栓Φ160mm115 个、Φ90微灌带19350米、加压泵3套、砂石+碟片过滤器3套、安装喷灌机12套。
工期：2016年5月24日开工至2016年10月21日完工，共计150日历天。
