油罐大小呼吸废气的计算

储罐大小呼吸

资料1储罐在日常装卸过程中会有“大小呼吸作用”，有呼吸废气排放。

呼吸排放是由于温度和大气压的变化引起蒸汽的膨胀和收缩而产生的蒸汽排放，它出现在罐内液面无任何变化的情况，是非人为干扰的自然排放；工作排放是由于人为的装料与卸料而产生的损失。

因装料的结果，罐内压力超过释放压力时，蒸气从罐内压出；而卸料损失发生于液面排出，空气被抽入罐体内，因空气变成有机蒸气饱和的气体而膨胀，因而超过蒸气空间容纳的能力。

“小呼吸”损失静止储存的油品，白天受太阳辐射使油温升高，引起上部空间气体膨胀和油面蒸发加剧，罐内压力随之升高，当压力达到呼吸阀允许值时，油蒸汽就逸出罐外造成损耗。

夜晚气温下降使罐内气体收缩，油气凝结，罐内压力随之下降，当压力降到呼吸阀允许真空值时，空气进入罐内，使气体空间的油气浓度降低，又为温度升高后油气蒸发创造条件。

这样反复循环，就形成了油罐的小呼吸损失。

“大呼吸”损失这是油罐进行收发作业所造成。

当油罐进油时，由于罐内液体体积增加，罐内气体压力增加，当压力增至机械呼吸阀压力极限时，呼吸阀自动开启排气。

当从油罐输出油料时，罐内液体体积减少，罐内气体压力降低，当压力降至呼吸阀负压极限时，吸进空气。

这种由于输转油料致使油罐排除油蒸气和吸入空气所导致的损失叫“大呼吸”损失。

储罐的“大小呼吸作用”和储罐的类型、物料装卸方式、运行状态有关。

一般来说高压罐被当作密闭系统，实质上没有排放量；固定罐一般装有压力和真空排气口，它使储罐能在内压极低或真空下操作，压力和真空阀仅在温度、压力或液面变化非常微小的情况下阻止蒸汽释放。

小呼吸损耗可按下式计算：LB=×M（P/（100910-P ））×××△×FP×C×K C式中：LB —固定顶罐的呼吸排放量（Kg/a ）；M —储罐内蒸气的分子量，；P —在大量液体状态下，真实的蒸气压力（Pa ），2910Pa ；D —罐的直径（m ），3；H —平均蒸气空间高度（m ），；△T—一天之内的平均温度差（℃），15；FP —涂层因子（无量纲），根据油漆状况取值在1~之间，；C —用于小直径罐的调节因子（无量纲）；直径在0~9m 之间的罐体，C=(D-9)2；罐径大于9m 的C=1；K C —产品因子（石油原油K C 取，其他的液体取）大呼吸损耗可按下式计算：LW=×10-7×M×P×K N ×K C式中：LW —固定顶罐的工作损失（Kg/m 3投入量）KN —周转因子（无量纲），取值按年周转次数（K ，约12次）确定。

储罐大小呼吸

资料1储罐在日常装卸过程中会有“大小呼吸作用”，有呼吸废气排放。

呼吸排放是由于温度和大气压的变化引起蒸汽的膨胀和收缩而产生的蒸汽排放，它出现在罐内液面无任何变化的情况，是非人为干扰的自然排放；工作排放是由于人为的装料与卸料而产生的损失。

因装料的结果，罐内压力超过释放压力时，蒸气从罐内压出；而卸料损失发生于液面排出，空气被抽入罐体内，因空气变成有机蒸气饱和的气体而膨胀，因而超过蒸气空间容纳的能力。

“小呼吸”损失静止储存的油品，白天受太阳辐射使油温升高，引起上部空间气体膨胀和油面蒸发加剧，罐内压力随之升高，当压力达到呼吸阀允许值时，油蒸汽就逸出罐外造成损耗。

夜晚气温下降使罐内气体收缩，油气凝结，罐内压力随之下降，当压力降到呼吸阀允许真空值时，空气进入罐内，使气体空间的油气浓度降低，又为温度升高后油气蒸发创造条件。

这样反复循环，就形成了油罐的小呼吸损失。

“大呼吸”损失这是油罐进行收发作业所造成。

当油罐进油时，由于罐内液体体积增加，罐内气体压力增加，当压力增至机械呼吸阀压力极限时，呼吸阀自动开启排气。

当从油罐输出油料时，罐内液体体积减少，罐内气体压力降低，当压力降至呼吸阀负压极限时，吸进空气。

这种由于输转油料致使油罐排除油蒸气和吸入空气所导致的损失叫“大呼吸”损失。

储罐的“大小呼吸作用”和储罐的类型、物料装卸方式、运行状态有关。

一般来说高压罐被当作密闭系统，实质上没有排放量；固定罐一般装有压力和真空排气口，它使储罐能在内压极低或真空下操作，压力和真空阀仅在温度、压力或液面变化非常微小的情况下阻止蒸汽释放。

小呼吸损耗可按下式计算：LB=0.191×M（P/（100910-P））0.68×D1.73×H0.51×△T0.45×FP×C×K C式中：LB—固定顶罐的呼吸排放量（Kg/a）；M—储罐内蒸气的分子量，92.14；P—在大量液体状态下，真实的蒸气压力（Pa），2910Pa；D—罐的直径（m），3；H—平均蒸气空间高度（m），2.1；△T—一天之内的平均温度差（℃），15；FP—涂层因子（无量纲），根据油漆状况取值在1~1.5之间，1.25；C—用于小直径罐的调节因子（无量纲）；直径在0~9m之间的罐体，C=1-0.0123(D-9)2；罐径大于9m的C=1；K C—产品因子（石油原油K C取0.65，其他的液体取1.0）大呼吸损耗可按下式计算：LW=4.188×10-7×M×P×K N×K C式中：LW—固定顶罐的工作损失（Kg/m3投入量）KN—周转因子（无量纲），取值按年周转次数（K，约12次）确定。

储罐大小呼吸

资料 1储罐在日常装卸过程中会有“大小呼吸作用”，有呼吸废气排放。

呼吸排放是由于温度和大气压的变化引起蒸汽的膨胀和收缩而产生的蒸汽排放，它出现在罐内液面无任何变化的情况，是非人为干扰的自然排放；工作排放是由于人为的装料与卸料而产生的损失。

因装料的结果，罐内压力超过释放压力时，蒸气从罐内压出；而卸料损失发生于液面排出，空气被抽入罐体内，因空气变成有机蒸气饱和的气体而膨胀，因而超过蒸气空间容纳的能力。

“小呼吸”损失静止储存的油品，白天受太阳辐射使油温升高，引起上部空间气体膨胀和油面蒸发加剧，罐内压力随之升高，当压力达到呼吸阀允许值时，油蒸汽就逸出罐外造成损耗。

夜晚气温下降使罐内气体收缩，油气凝结，罐内压力随之下降，当压力降到呼吸阀允许真空值时，空气进入罐内，使气体空间的油气浓度降低，又为温度升高后油气蒸发创造条件。

这样反复循环，就形成了油罐的小呼吸损失。

“大呼吸”损失这是油罐进行收发作业所造成。

当油罐进油时，由于罐内液体体积增加，罐内气体压力增加，当压力增至机械呼吸阀压力极限时，呼吸阀自动开启排气。

当从油罐输出油料时，罐内液体体积减少，罐内气体压力降低，当压力降至呼吸阀负压极限时，吸进空气。

这种由于输转油料致使油罐排除油蒸气和吸入空气所导致的损失叫“大呼吸”损失。

储罐的“大小呼吸作用”和储罐的类型、物料装卸方式、运行状态有关。

一般来说高压罐被当作密闭系统，实质上没有排放量；固定罐一般装有压力和真空排气口，它使储罐能在内压极低或真空下操作，压力和真空阀仅在温度、压力或液面变化非常微小的情况下阻止蒸汽释放。

小呼吸损耗可按下式计算：LB=0.191×M（P/（100910-P））0.68×D1.73×H0.51×△T0.45×FP×C×K C 式中：LB—固定顶罐的呼吸排放量（Kg/a）；M—储罐内蒸气的分子量，92.14；P—在大量液体状态下，真实的蒸气压力（Pa），2910Pa；D—罐的直径（m），3；H—平均蒸气空间高度（m），2.1；△T—一天之内的平均温度差（℃），15；FP—涂层因子（无量纲），根据油漆状况取值在1~1.5之间，1.25；C—用于小直径罐的调节因子（无量纲）；直径在0~9m之间的罐体，C=1-0.0123(D-9)2；罐径大于9m的C=1；K C—产品因子（石油原油K C取0.65，其他的液体取1.0）大呼吸损耗可按下式计算：LW=4.188×10-7×M×P×K N×K C式中：LW—固定顶罐的工作损失（Kg/m3投入量）KN—周转因子（无量纲），取值按年周转次数（K，约12次）确定。

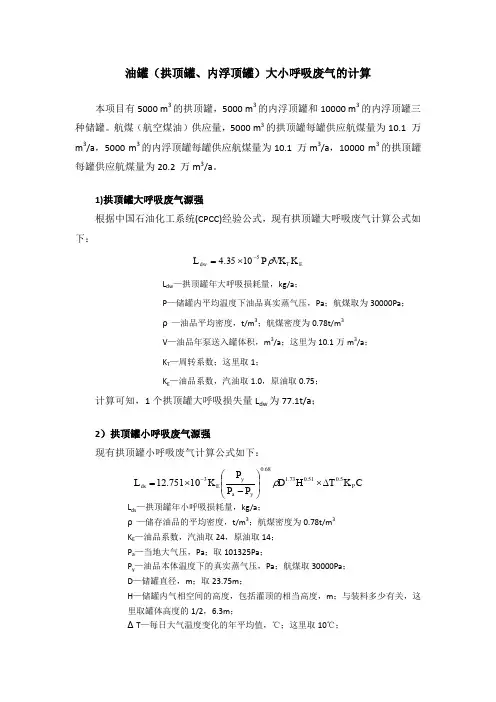

油罐大小呼吸废气的计算

油罐（拱顶罐、内浮顶罐）大小呼吸废气的计算本项目有5000 m 3的拱顶罐，5000 m 3的内浮顶罐和10000 m 3的内浮顶罐三种储罐。

航煤（航空煤油）供应量，5000 m 3的拱顶罐每罐供应航煤量为10.1 万m 3/a ，5000 m 3的内浮顶罐每罐供应航煤量为10.1 万m 3/a ，10000 m 3的拱顶罐每罐供应航煤量为20.2 万m 3/a 。

1)拱顶罐大呼吸废气源强根据中国石油化工系统(CPCC)经验公式，现有拱顶罐大呼吸废气计算公式如下：E 5dw K 1035.4L T VK P ρ-⨯=L dw —拱顶罐年大呼吸损耗量，kg/a ；P —储罐内平均温度下油品真实蒸气压，Pa ；航煤取为30000Pa ；ρ—油品平均密度，t/m 3；航煤密度为0.78t/m 3V —油品年泵送入罐体积，m 3/a ；这里为10.1万m 3/a ；K T —周转系数；这里取1；K E —油品系数，汽油取1.0，原油取0.75；计算可知，1个拱顶罐大呼吸损失量L dw 为77.1t/a ；2）拱顶罐小呼吸废气源强现有拱顶罐小呼吸废气计算公式如下：C K T HD P P P K 10751.12L P 5.051.073.168.0y a yE 3ds ∆⨯⎪⎪⎭⎫ ⎝⎛-⨯=-ρL ds —拱顶罐年小呼吸损耗量，kg/a ；ρ—储存油品的平均密度，t/m 3；航煤密度为0.78t/m 3K E —油品系数，汽油取24，原油取14；P a —当地大气压，Pa ；取101325Pa ；P y —油品本体温度下的真实蒸气压，Pa ；航煤取30000Pa ；D —储罐直径，m ；取23.75m ；H —储罐内气相空间的高度，包括灌顶的相当高度，m ；与装料多少有关，这里取罐体高度的1/2，6.3m ；ΔT —每日大气温度变化的年平均值，℃；这里取10℃；K p —涂料系数；原罐体为白色，涂料系数取1；C —小罐修正系数；罐体直径大于9m ，C 取1；计算可知，1个拱顶罐小呼吸损耗量L ds =0.15t/a 。

液体化工储罐大呼吸计算

液体化工储罐
①工作排放（大呼吸损耗）
在储罐进料时，随着原料液面的升高，气体空间体积变小，混合气受到压缩，压力不断升高。

当罐内混合气压升高到呼气阀的控制压力时，压力阀盘开启，呼出混合气。

根据原料储量、性质，采用大呼吸损耗经验计算公式，可估算各原料的装罐损耗。

“大呼吸”损耗的估算公式：
LW=4.188*10-7*M*P*KN*KC
式中：LW：固定顶罐的工作损失（内浮顶罐的损失量为固定顶罐的10%，球罐可以忽略大呼吸量）（kg/m3投入量）；
KN：周转因子，取决于油罐的年周转系数N，当N≤36时，KN=1；当N＞220时，按KN=0.26计算；当36＜N＜220，KN＝11.467×N－0.7026
KC：产品因子，有机液体取值为1.0；
M：油蒸气的摩尔质量，g/mol；
P：在大量液体状态下，真实的蒸汽压力。

拱顶罐的静储蒸发损耗量(小呼吸)估算公式：
LB=0.191×M×(P/(100910-P))0.68×D1.73×H 0.51×△T 0.45×FP×C×KC 请问：
1.P指的是什么蒸汽压力，某液体化工品的饱和蒸汽压还是其它什么？？如98%浓硫酸、31%盐酸、甲醛、甲醇等的蒸汽压力是多少？
这些数据可以从哪些资料里面得到呢？？
2.小呼吸损耗H—平均蒸气空间高度（m）；这个H值是怎么取的呢？。

石油储罐大小呼吸

储罐大小呼吸储罐在日常装卸过程中会有“大小呼吸作用”，有呼吸废气排放。

呼吸排放是由于温度和大气压的变化引起蒸汽的膨胀和收缩而产生的蒸汽排放，它出现在罐内液面无任何变化的情况，是非人为干扰的自然排放；工作排放是由于人为的装料与卸料而产生的损失。

因装料的结果，罐内压力超过释放压力时，蒸气从罐内压出；而卸料损失发生于液面排出，空气被抽入罐体内，因空气变成有机蒸气饱和的气体而膨胀，因而超过蒸气空间容纳的能力。

“小呼吸”损失静止储存的油品，白天受太阳辐射使油温升高，引起上部空间气体膨胀和油面蒸发加剧，罐内压力随之升高，当压力达到呼吸阀允许值时，油蒸汽就逸出罐外造成损耗。

夜晚气温下降使罐内气体收缩，油气凝结，罐内压力随之下降，当压力降到呼吸阀允许真空值时，空气进入罐内，使气体空间的油气浓度降低，又为温度升高后油气蒸发创造条件。

这样反复循环，就形成了油罐的小呼吸损失。

“大呼吸”损失这是油罐进行收发作业所造成。

当油罐进油时，由于罐内液体体积增加，罐内气体压力增加，当压力增至机械呼吸阀压力极限时，呼吸阀自动开启排气。

当从油罐输出油料时，罐内液体体积减少，罐内气体压力降低，当压力降至呼吸阀负压极限时，吸进空气。

这种由于输转油料致使油罐排除油蒸气和吸入空气所导致的损失叫“大呼吸”损失。

储罐的“大小呼吸作用”和储罐的类型、物料装卸方式、运行状态有关。

一般来说高压罐被当作密闭系统，实质上没有排放量；固定罐一般装有压力和真空排气口，它使储罐能在内压极低或真空下操作，压力和真空阀仅在温度、压力或液面变化非常微小的情况下阻止蒸汽释放。

小呼吸损耗可按下式计算：LB=0.191×M（P/（100910-P））0.68×D1.73×H0.51×△T0.45×FP×C×K C式中：LB—固定顶罐的呼吸排放量（Kg/a）；M—储罐内蒸汽的分子量，92.14；P—在大量液体状态下，真实的蒸气压力（Pa），2910Pa；D—罐的直径（m），3；H—平均蒸汽空间高度（m），2.1；△T—一天之内的平均温度差（℃），15；FP—涂层因子（无量纲），根据油漆状况取值在1~1.5之间，1.25；C—用于小直径罐的调节因子（无量纲）；直径在0~9m之间的罐体，C=1-0.0123(D-9)2；罐径大于9m的C=1；K C—产品因子（石油原油K C取0.65，其他的液体取1.0）大呼吸损耗可按下式计算：LW=4.188×10-7×M×P×K N×K C式中：LW—固定顶罐的工作损失（Kg/m3投入量）K N—周转因子（无量纲），取值按年周转次数（K，约12次）确定。

储罐呼吸排放量计算SH3002(2018)

储罐呼吸排放量的计算----设计VOCs治理设备-估算排放量的计算一、SH/T3002—2000《石油库节能设计导则》中关于拱顶罐、内浮顶罐“大呼吸”“小呼吸”排放量计算公式（第2.2.1）1，拱顶罐的“大呼吸”“小呼吸”呼吸排放量“大呼吸”排放量见公式（4）（5）（6）（7）（8）式中：LDW:拱顶罐“大呼吸”排放量m³/a；K T为周转系数，无量纲；K1油品系数，汽油=1、原油=0.75，无量纲；P Y 为油品平均温度下蒸气压KPa；μy油蒸气相对分子量，无量纲；K为单位换算常数51.6，无量纲；V1为泵送液体输入量m³；N油罐周转次数，无量纲；Q为油罐周转量，m³/a；V为油罐体积，m³；P为油罐内液面最低温度对应的蒸气压KPa；Y1P为油罐内液面最高温度对应的蒸气压KPaY2“小呼吸”排放量计算公式（9）式中：L拱顶罐“小呼吸”排放量m³/a；K2为单位换算系数3.05，无量纲；DS:K油品系数，汽油=1、原油=0.58，无量纲；3P为油罐内油品本体温度下蒸气压KPa；P为当地大气压，KPa；aD为罐直径m；H为油罐内气体空间高度m；ΔT大气温度的平均日温差，℃；F为涂料吸收，无量纲；C1为小直径修正系数，无量纲。

P2内浮顶油罐的“大呼吸”“小呼吸”呼吸排放量“大呼吸”排放量见公式（10）式中：L为内浮顶罐“大呼吸”排放量kg/a；Q1为油罐周转量，103m³/a；WF:C为油罐壁的黏附系数，10-3m³/㎡；P y为油品密度，kg/m³；N为支柱个数，无量纲；F C为支柱有效直径。

C“小呼吸”排放量见公式（11）（12）（13）式中：L内浮顶罐“小呼吸”排放量kg/a；K8为单位换算系数0.45，无量纲；SF:K为边缘密封排放系数，无量纲；F M为浮盘附件总排放系数，无量纲；eF为顶板接缝长度系数，无量纲；dK为顶板接缝排放系数，焊接顶板=0、非焊接顶板=3.66，无量纲；dP*为蒸气压函数，无量纲；m V为油气相对分子量，无量纲；K为油品系数，汽油=1、原油=0.4，无量纲；cN为某种附件个数；K mj为某种附件排放系数，无量纲。

储罐呼吸排放量计算SH3002(2018)

储罐呼吸排放量的计算----设计VOCs治理设备-估算排放量的计算一、SH/T3002—2000《石油库节能设计导则》中关于拱顶罐、内浮顶罐“大呼吸”“小呼吸”排放量计算公式（第2.2.1）1，拱顶罐的“大呼吸”“小呼吸”呼吸排放量“大呼吸”排放量见公式（4）（5）（6）（7）（8）式中：LDW:拱顶罐“大呼吸”排放量m³/a；K T为周转系数，无量纲；K1油品系数，汽油=1、原油=0.75，无量纲；P Y 为油品平均温度下蒸气压KPa；μy油蒸气相对分子量，无量纲；K为单位换算常数51.6，无量纲；V1为泵送液体输入量m³；N油罐周转次数，无量纲；Q为油罐周转量，m³/a；V为油罐体积，m³；P为油罐内液面最低温度对应的蒸气压KPa；Y1P为油罐内液面最高温度对应的蒸气压KPaY2“小呼吸”排放量计算公式（9）式中：L拱顶罐“小呼吸”排放量m³/a；K2为单位换算系数3.05，无量纲；DS:K油品系数，汽油=1、原油=0.58，无量纲；3P为油罐内油品本体温度下蒸气压KPa；P为当地大气压，KPa；aD为罐直径m；H为油罐内气体空间高度m；ΔT大气温度的平均日温差，℃；F为涂料吸收，无量纲；C1为小直径修正系数，无量纲。

P2内浮顶油罐的“大呼吸”“小呼吸”呼吸排放量“大呼吸”排放量见公式（10）式中：L为内浮顶罐“大呼吸”排放量kg/a；Q1为油罐周转量，103m³/a；WF:C为油罐壁的黏附系数，10-3m³/㎡；P y为油品密度，kg/m³；N为支柱个数，无量纲；F C为支柱有效直径。

C“小呼吸”排放量见公式（11）（12）（13）式中：L内浮顶罐“小呼吸”排放量kg/a；K8为单位换算系数0.45，无量纲；SF:K为边缘密封排放系数，无量纲；F M为浮盘附件总排放系数，无量纲；eF为顶板接缝长度系数，无量纲；dK为顶板接缝排放系数，焊接顶板=0、非焊接顶板=3.66，无量纲；dP*为蒸气压函数，无量纲；m V为油气相对分子量，无量纲；K为油品系数，汽油=1、原油=0.4，无量纲；cN为某种附件个数；K mj为某种附件排放系数，无量纲。
