测试用例设计—自动售货机因果图分析
自动售货机测试用例
题目：有一个处理单价为5角钱的饮料的自动售货机软件测试用例的设计。
其规格说明如下：若投入5角钱或1元钱的硬币，押下〖橙汁〗或〖啤酒〗的按钮，则相应的饮料就送出来。
若售货机没有零钱找，则一个显示〖零钱找完〗的红灯亮，这时在投入1元硬币并押下按钮后，饮料不送出来而且1元硬币也退出来；若有零钱找，则显示〖零钱找完〗的红灯灭，在送出饮料的同时退还5角硬币。
1.分析这一段说明，列出原因和结果原因：1.售货机有零钱找2.投入1元硬币3.投入5角硬币4.押下橙汁按钮5.押下啤酒按钮结果：21."售货机〖零钱找完〗灯亮22."退还1元硬币23."退还5角硬币24."送出橙汁饮料25."送出啤酒饮料2.画出因果图如图所示。
所有原因结点列在左边，所有结果结点列在右边。
建立中间结点，表示处理的中间状态。
中间结点：11."投入1元硬币且押下饮料按钮12."押下〖橙汁〗或〖啤酒〗的按钮13."应当找5角零钱并且售货机有零钱找14."钱已付清3.转换成判定表：4.设计测试用例1)在售货机有零钱找的情况下，投入1元硬币，押下橙汁按钮，找回5角硬币并送出橙汁饮料。
2)在售货机有零钱找的情况下，投入1元硬币，押下啤酒按钮，找回5角硬币并送出啤酒饮料。
3)在售货机有零钱找的情况下，投入1元硬币，系统不做任何处理。
4)在售货机有零钱找的情况下，投入5角硬币，押下橙汁按钮，送出橙汁饮料。
5)在售货机有零钱找的情况下，投入5角硬币，押下啤酒按钮，送出啤酒饮料。
6)在售货机有零钱找的情况下，投入5角硬币，系统不做任何处理。
7)在售货机有零钱找的情况下，押下橙汁按钮，系统不做任何处理。
8)在售货机有零钱找的情况下，押下啤酒按钮，系统不做任何处理。
9)在售货机没有零钱找的情况下，投入1元硬币，押下橙汁按钮，售货机“零钱找完”灯亮，并退还1元硬币。
10)在售货机没有零钱找的情况下，投入1元硬币，押下啤酒按钮，售货机“零钱找完”灯亮，并退还1元硬币。
因果图判定表综合示例1-自动售货机
一、测试项要求如下：有一个处理单价为5角钱的饮料的自动售货机软件测试用例的设计。
其规格说明如下：若投入5角钱或1元钱灯是亮的，这时在投入1元硬币并押下按钮后，饮料不送出来而且1元硬币也退出来；若有零钱找，则显示〖零钱找完〗的红二、分析以上要求，得出原因和结果：原因：1、售货机有零钱找2、投入1元钱3、投入5角钱4、选择橙汁5、选择啤酒结果：21、售货机“零钱找完”灯亮22、退还1元钱23、找回5角钱24、送出橙汁饮料25、送出啤酒饮料三、因果图如下：思路：逐个分析条件，看它与其它哪些条件之间有制约关系，都会影响哪些结果，把这种制约影响关系画出四个角度着手画因果图。
又由于条件1为真和为假时导致的结果不同，所以为真和为假两种情况下的因果图都要画出来，否因果图中出现的中间节点为：11、需要找回5角钱12、选择了橙汁或啤酒13、售货机能够找出5角钱14、钱已结清，可以送出饮料四、根据因果图画出判定表1、条件2、3不能同时为1123456789101有零钱找1111111111四、根据状态图完成判定表12=or(4,5)11=and(2,12)13=and(1,11)14=or(3,13)21=not(1)22=and(11,not(1))23=1324=and(4,14)五、将这16条规则分别转化测试用例其它用例略1元钱的硬币，押下〖橙汁〗或〖啤酒〗的按钮，则相应的饮料就送出来。
当售货机没有零钱找，则一个显示〖零零钱找，则显示〖零钱找完〗的红灯不会亮，在送出饮料的同时退还5角硬币。
系画出来，直到所有条件都被分析、所有结果都被覆盖。
本例中，条件1、2、4；1、2、5；3，4；3，5之间存在情况下的因果图都要画出来，否则覆盖不到所有结果。
1234567892012345678111111000000000000示〖零钱找完〗的红间存在制约关系，从这。
因果图实验自动售货机(共9张PPT)
试用例的设计。其规格说明如下： 若售货机没有零钱找，则一个显示〖零钱找完〗的红灯亮，这时在投入1元硬币并押下按钮后，饮料不送出来而且1元硬币也退出来；
建立中间结点，表示处理的中间状态。
若投入5角钱或1元钱的硬币，按下〖 11.
若投入5角钱或1元钱的硬币，按下〖橙汁〗或〖啤酒〗的按钮，则相应的饮料就送出来。
第8页，共9页。
三、转换成判定表
第9页，共9页。
第6页，共9页。
二、画出因果图。所有原因结点列在左边，所有结果 结点列在右边。建立中间结点，表示处理的中间 状态。
中间结点：
11. 投入1元硬币且押下饮料按钮
12. 押下〖橙汁〗或〖啤酒〗的按钮 13. 应当找5角零钱并且售货机有零钱找 14. 钱已付清
第7页，共9页。
因果图测试法中中间结点的产生。 为表明这些特殊情况，在因果图上用一些记号表明约束或限制条件。 有一个处理单价为5角钱的饮料的自动售货机软件测试用例的设计。 因果图测试法中中间结点的产生。 若有零钱找，则显示〖零钱找完〗的红灯灭，在送出饮料的同时退还5角硬币。 13. 建立中间结点，表示处理的中间状态。 若有零钱找，则显示〖零钱找完〗的红灯灭，在送出饮料的同时退还5角硬币。 若投入5角钱或1元钱的硬币，按下〖橙汁〗或〖啤酒〗的按钮，则相应的饮料就送出来。 因果图测试法中中间结点的产生。 根据这些关系,画出因果图。 因果图测试法设计测试用例，对自动售货机问题能够用因果图的方法设计测试用例。 若投入5角钱或1元钱的硬币，按下〖橙汁〗或〖啤酒〗的按钮，则相应的饮料就送出来。 所有原因结点列在左边，所有结果结点列在右边。 若售货机没有零钱找，则一个显示〖零钱找完〗的红灯亮，这时在投入1元硬币并押下按钮后，饮料不送出来而且1元硬币也退出来；
盒装饮料自动售货机测试用例
题目：有一个处理单价为1元5角钱的盒装饮料的自动售货机软件。
其规格说明如下：若投入1元5角钱硬币，押下〖可乐〗或〖雪碧〗或〖红茶〗的按钮，则相应的饮料就送出来。
若投入的2元硬币，在送出饮料的同时退还5角硬币。
1.分析这一段说明，列出原因和结果
原因：
1.投入1元5角硬币
2.投入2元硬币
3.押下可乐按钮
4.押下雪碧按钮
5.押下红茶按钮
结果：
21.退还5角硬币
22. 送出可乐饮料
23. 送出雪碧饮料
24.送出红茶饮料
2.画出因果图
如图所示。
所有原因结点列在左边，所有结果结点列在右边。
建立中间结点，表示处理的中间状态。
中间结点：
11. 已投币
12. 押下〖可乐〗或〖雪碧〗或〖红茶〗的按钮
(1) 因果图
3.转换成判定表：
4.设计测试用例
1)只押下可乐按钮不投币，系统不做任何处理。
2)只押下雪碧按钮不投币，系统不做任何处理。
3)只押下红茶按钮不投币，系统不做任何处理。
4)只投入2元硬币不按钮，系统不做任何处理。
5)投入2元硬币并押下红茶按钮，找回5角硬币并送出红茶饮料。
6)投入2元硬币并押下雪碧按钮，找回5角硬币并送出雪碧饮料。
7)投入2元硬币并押下可乐按钮，找回5角硬币并送出可乐饮料。
8)只投入1元5角硬币不按钮，系统不做任何处理。
9)只投入1元5角硬币并押下红茶按钮，送出红茶饮料。
10)只投入1元5角硬币并押下雪碧按钮，送出雪碧饮料。
11)只投入1元5角硬币并押下可乐按钮，送出可乐饮料。
因果图法实例
1.某软件规格说明书包含这样的要求：第一列字符必须是A或B，第二列字符必须是一个数字，在此情况下进行文件的修改，但如果第一列字符不正确，则给出信息L；如果第二列字符不是数字，则给出信息M。
解答：1)根据题意，原因和结果如下：原因：1——第一列字符是A；2——第一列字符是B；3——第二列字符是一数字。
结果：21——修改文件；22 ——给出信息L；23——给出信息M。
2)其对应的因果图如下：11为中间节点；考虑到原因1和原因2不可能同时为1，因此在因果图上施加E 约束。
3)根据因果图建立判定表。
表中8种情况的左面两列情况中，原因①和原因②同时为1，这是不可能出现的，故应排除这两种情况。
表的最下一栏给出了6种情况的测试用例，这是我们所需要的数据。
2.有一个处理单价为5角钱的饮料的自动售货机软件测试用例的设计。
其规格说明如下：若投入5角钱或1元钱的硬币，押下〖橙汁〗或〖啤酒〗的按钮，则相应的饮料就送出来。
若售货机没有零钱找，则一个显示〖零钱找完〗的红灯亮，这时在投入1元硬币并押下按钮后，饮料不送出来而且1元硬币也退出来；若有零钱找，则显示〖零钱找完〗的红灯灭，在送出饮料的同时退还5角硬币。
1)分析这一段说明，列出原因和结果原因：1——售货机有零钱找2——投入1元硬币3——投入5角硬币4——押下橙汁按钮5——.押下啤酒按钮结果：21——售货机〖零钱找完〗灯亮22——退还1元硬币23——退还5角硬币24——送出橙汁饮料25——送出啤酒饮料2)画出因果图，如图所示。
所有原因结点列在左边，所有结果结点列在右边。
建立中间结点，表示处理的中间状态。
中间结点：11——投入1元硬币且押下饮料按钮12——押下〖橙汁〗或〖啤酒〗的按钮13——应当找5角零钱并且售货机有零钱找14——钱已付清3)转换成判定表：4)在判定表中，阴影部分表示因违反约束条件的不可能出现的情况，删去。
第16列与第32列因什么动作也没做，也删去。
最后可根据剩下的16列作为确定测试用例的依据。

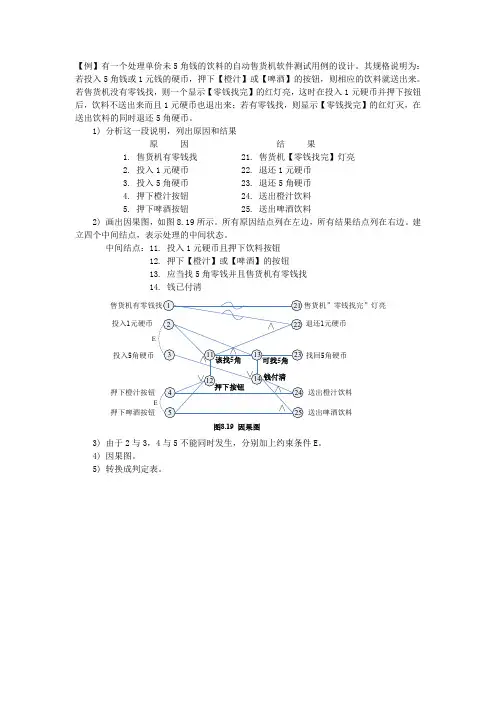

因果图例子
【例】有一个处理单价未5角钱的饮料的自动售货机软件测试用例的设计。
其规格说明为：若投入5角钱或1元钱的硬币，押下【橙汁】或【啤酒】的按钮，则相应的饮料就送出来。
若售货机没有零钱找，则一个显示【零钱找完】的红灯亮，这时在投入1元硬币并押下按钮后，饮料不送出来而且1元硬币也退出来；若有零钱找，则显示【零钱找完】的红灯灭，在送出饮料的同时退还5角硬币。
1) 分析这一段说明，列出原因和结果
原因结果
1. 售货机有零钱找 21. 售货机【零钱找完】灯亮
2. 投入1元硬币 22. 退还1元硬币
3. 投入5角硬币 23. 退还5角硬币
4. 押下橙汁按钮 24. 送出橙汁饮料
5. 押下啤酒按钮 25. 送出啤酒饮料
2) 画出因果图，如图8.19所示。
所有原因结点列在左边，所有结果结点列在右边。
建立四个中间结点，表示处理的中间状态。
中间结点：11. 投入1元硬币且押下饮料按钮
12. 押下【橙汁】或【啤酒】的按钮
13. 应当找5角零钱并且售货机有零钱找
14. 钱已付清
投入1元硬币退还1元硬币
E
投入5角硬币找回5角硬币
押下橙汁按钮送出橙汁饮料
押下啤酒按钮送出啤酒饮料
图8.19 因果图
3) 由于2与3，4与5不能同时发生，分别加上约束条件E。
4) 因果图。
5) 转换成判定表。
图8.20 由因果图得到的判定表。
自动售货机测试用例(因果图)之欧阳地创编
题目：有一个处理单价为5角钱的饮料的自动售货机软件测试用例的设计。
其规格说明如下：若投入5角钱或1元钱的硬币，押下〖橙汁〗或〖啤酒〗的按钮，则相应的饮料就送出来。
若售货机没有零钱找，则一个显示〖零钱找完〗的红灯亮，这时在投入1元硬币并押下按钮后，饮料不送出来而且1元硬币也退出来；若有零钱找，则显示〖零钱找完〗的红灯灭，在送出饮料的同时退还5角硬币。
1.分析这一段说明，列出原因和结果原因：1.售货机有零钱找2.投入1元硬币3.投入5角硬币4.押下橙汁按钮5.押下啤酒按钮结果：21.售货机〖零钱找完〗灯亮22.退还1元硬币23.退还5角硬币24.送出橙汁饮料25.送出啤酒饮料2.画出因果图如图所示。
所有原因结点列在左边，所有结果结点列在右边。
建立中间结点，表示处理的中间状态。
中间结点：11. 投入1元硬币且押下饮料按钮12. 押下〖橙汁〗或〖啤酒〗的按钮13. 应当找5角零钱并且售货机有零钱找14. 钱已付清3.转换成判定表：4.设计测试用例1)在售货机有零钱找的情况下，投入1元硬币，押下橙汁按钮，找回5角硬币并送出橙汁饮料。
2)在售货机有零钱找的情况下，投入1元硬币，押下啤酒按钮，找回5角硬币并送出啤酒饮料。
3)在售货机有零钱找的情况下，投入1元硬币，系统不做任何处理。
4)在售货机有零钱找的情况下，投入5角硬币，押下橙汁按钮，送出橙汁饮料。
5)在售货机有零钱找的情况下，投入5角硬币，押下啤酒按钮，送出啤酒饮料。
6)在售货机有零钱找的情况下，投入5角硬币，系统不做任何处理。
7)在售货机有零钱找的情况下，押下橙汁按钮，系统不做任何处理。
8)在售货机有零钱找的情况下，押下啤酒按钮，系统不做任何处理。
9)在售货机没有零钱找的情况下，投入1元硬币，押下橙汁按钮，售货机“零钱找完”灯亮，并退还1元硬币。
10)在售货机没有零钱找的情况下，投入1元硬币，押下啤酒按钮，售货机“零钱找完”灯亮，并退还1元硬币。
11)在售货机没有零钱找的情况下，投入1元硬币，售货机“零钱找完”灯亮。

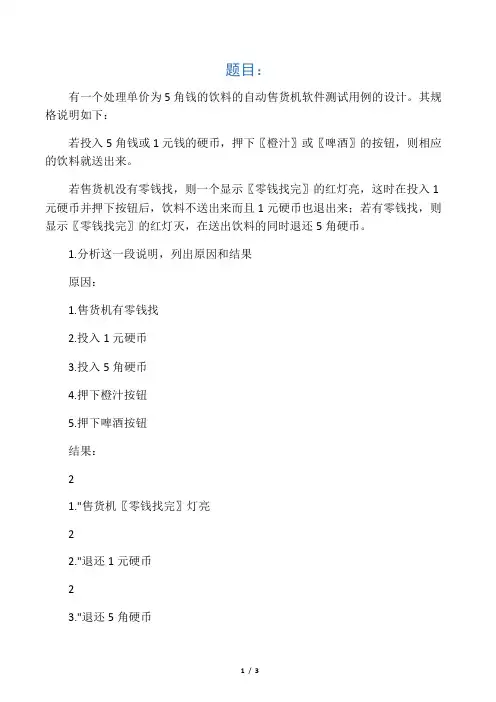

自动售货机测试用例
题目：有一个处理单价为5角钱的饮料的自动售货机软件测试用例的设计。
其规格说明如下：若投入5角钱或1元钱的硬币，押下〖橙汁〗或〖啤酒〗的按钮，则相应的饮料就送出来。
若售货机没有零钱找，则一个显示〖零钱找完〗的红灯亮，这时在投入1元硬币并押下按钮后，饮料不送出来而且1元硬币也退出来；若有零钱找，则显示〖零钱找完〗的红灯灭，在送出饮料的同时退还5角硬币。
1.分析这一段说明，列出原因和结果原因：1.售货机有零钱找2.投入1元硬币3.投入5角硬币4.押下橙汁按钮5.押下啤酒按钮结果：21.售货机〖零钱找完〗灯亮22.退还1元硬币23.退还5角硬币24.送出橙汁饮料25.送出啤酒饮料2.画出因果图如图所示。
所有原因结点列在左边，所有结果结点列在右边。
建立中间结点，表示处理的中间状态。
中间结点：11. 投入1元硬币且押下饮料按钮12. 押下〖橙汁〗或〖啤酒〗的按钮13. 应当找5角零钱并且售货机有零钱找14. 钱已付清3.转换成判定表：4.设计测试用例1)在售货机有零钱找的情况下，投入1元硬币，押下橙汁按钮，找回5角硬币并送出橙汁饮料。
2)在售货机有零钱找的情况下，投入1元硬币，押下啤酒按钮，找回5角硬币并送出啤酒饮料。
3)在售货机有零钱找的情况下，投入1元硬币，系统不做任何处理。
4)在售货机有零钱找的情况下，投入5角硬币，押下橙汁按钮，送出橙汁饮料。
5)在售货机有零钱找的情况下，投入5角硬币，押下啤酒按钮，送出啤酒饮料。
6)在售货机有零钱找的情况下，投入5角硬币，系统不做任何处理。
7)在售货机有零钱找的情况下，押下橙汁按钮，系统不做任何处理。
8)在售货机有零钱找的情况下，押下啤酒按钮，系统不做任何处理。
9)在售货机没有零钱找的情况下，投入1元硬币，押下橙汁按钮，售货机“零钱找完”灯亮，并退还1元硬币。
10)在售货机没有零钱找的情况下，投入1元硬币，押下啤酒按钮，售货机“零钱找完”灯亮，并退还1元硬币。
11)在售货机没有零钱找的情况下，投入1元硬币，售货机“零钱找完”灯亮。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
测试用例设计—自动售货机因果图分析
命题
设计了一个自动售货机软件测试用例，用于处理单价为50美分的饮料。
规格如下:如果你放入50美分或1元硬币，并按下按钮[橙汁]或[啤酒]，相应的饮料将交付如果自动售货机没有零钱，红灯将显示[零钱已经被换了]，然后在放入1元硬币并按下按钮后，饮料将不会被递送，并且1元硬币将退出。
如果有零钱，显示“换出”的红灯将熄灭，50美分将在饮料交付时返还。
分析
根据这个命题，我们可以分析自动售货机业务中存在5个条件和5个结果。
条件如下:
1。
自动售货机有零钱。
投入1元硬币3。
投入50美分硬币4。
按下橙汁按钮5。
按下啤酒按钮结果:
1。
自动售货机[换出]灯亮着。
当自动售货机没有变化时，会出现红灯
2。
当硬币投入1元并且自动售货机没有零钱时，返还1元硬币。
3.当硬币投入1元时，返还50美分。
当自动售货机4有变化时。
发送橙汁饮料5。
发送啤酒饮料
因果图-绘制条件和结果
有变化红灯亮1元1元50美分，啤酒50美分，橙汁
因果图-绘制简单关系
在绘制空白条件和结果后，我们可以标记
1为主题中最直接和最简单的因果条件。
条件“有变化”和结果“红灯亮”之间的关系是“没有”。
当“有零钱”时，红灯不亮，而当自动售货机“没有零钱”时，红灯必须亮。
2年，有条件的“投1元”和有条件的“投50分”是一种“E”关系。
这两个动作不能同时发生，即1元钱和50美分(不能同时发生)；但是，我们允许“没有1元钱”和“没有50美分”(同时可能是假的)
3，“啤酒选择”条件和“橙汁选择”条件为“e”关系，这两个动作不能同时发生，即“啤酒选择”和“橙汁选择”(不能同时为真)；但是我们允许“不喝啤酒”和“不喝橙汁”(这可能同时是错误的)
4，条件“啤酒选择”和条件“橙汁选择”相当于程序处理过程，即价格和系统处理方法都是相同的
，因此这两个条件可以组合成一个中间节点此外，在两个条件之间使用“或”的关系
5。
请注意，有条件的“1元”和有条件的“50美分”不是等价关系。
从表面上看，他们都是“钱”，这似乎是相似的。
然而，程序的处理是完全不同的。
在“50美分”(因为标题规定所有商品都是50美分)之后，完全没有必要判断当前的自动售货机是否有任何变化，但是“1元”不是
有小变化，红灯亮，1元E投50美分选择商品，1元找50美分选择啤酒E选择橙汁V给啤酒给橙汁
因果图-给商品
现在我们从结果的角度考虑，如果我们想“给啤酒”或“给橙汁”，我们必须从实际销售中分析哪些先决条件？是的，它意味着“你的钱必须付清”，你必须选择“啤酒”或“橙汁”但是，在上述现有的因果图中，我们找不到“放线”的因素，所以此时我们可以尝试添加一个中间节点，称为“放线”
为了获得所选择的商品，必须同时建立“现金支付”和“啤酒/橙汁选择”的条件，因此它是“和”的关系
变化不大。
红灯亮，1元E投50美分选择商品。
付钱吧。
找到1元找到50分选择啤酒E选择橙汁
因果图-应该改变。
根据问题的含义，当投入1元钱并选择某种商品时，系统需要很小的改变。
然而，现有的条件和结果并没有解决“应该给出改变”的情况，所以我们需要添加一个中间节点“应该给出改变”
VVV啤酒出和橙汁出
条件“投1元钱”和条件(中间节点)“选择商品”和结果(中间节点)“应该改变”是“与”的关系，即两个条件必须同时满足
变化不大。
红灯亮着。
1元应该换成50美分来支付货款。
啤酒E橙汁
因果图——可以改变。
上面已经确定了“1元钱”和“商品选择”。
系统应该给顾客50美分。
接下来，它将看看自动售货机里有没有零钱。
幸运的是，有一个“小
变化”的条件。
现在系统“应该改变”给客户，而只是“已经改变”给客户，那么就可以确定系统“可以改变”给客户，所以这里我们可以添加一个中间节点“可以改变”
条件”有变化”和条件(中间节点)”应该变化”和结果”可以变化”是”和”
已更改为1元投50美分选择商品和支付啤酒e选择橙汁
因果图-1元支付
现已确认，在客户“投资1元钱”和“选择商品”后，系统“已更改”查找，然后客户可以立即更改。
“能够改变”的条件和“寻找50美分”的结果是“相等的”。
“能够改变”的条件和结果(中间节点)“回报”也是“相等的”。
VVVVVE应该能找到零钱VVVE应该能找到零钱50美分啤酒橙汁
红灯亮是在找50美分啤酒橙汁
红灯亮是在找零钱1元找1元50美分商品钱付啤酒e
因果图-50美分付
考虑到系统的处理后投资1元因为自动售货机中的所有商品都是50美分，所以只要顾客“投入50美分”并按下相应的商品选择按钮，就没有零钱的问题
因此，“50分”的条件和结果(中间节点)“支付的钱”直接与“平等”有关此外，条件“50美分”和条件(中间节点)“可以改变”都表示金额的计算
已经完成，即“钱已经付清”。
因此，条件“50美分”和条件(中间节点)“可以改变”之间的关系以及结果(中间节点)“钱付清”是“或”
有小的变化为1元，50美分为商品，啤酒，e为橙汁，
因果图-退款为1元
在我们考虑了50美分和1元的变化后，我们最后考虑退款为1元毫无疑问，当将1元钱放入自动售货机并选择某一商品时，如果自动售货机中没有零钱，1元钱只能返还给用户。
因此，条件“不变”与条件“应变”的关系，结果“1元变化”应为“和”。
此外，我们用一个明确的描述来描述我们状态的变化，即“有变化”。
为了表示没有变化，我们可以直接使用“否”键
VVVVEV应该能够给零钱付VVVVVEV应该能够给零钱50美分从啤酒中拿出橙汁
红灯找到1元从啤酒中拿出橙汁
红灯扔零钱1元50美分从商品中拿出啤酒
决定表
删除无效用例
VVVEV应该更改可以更改支付方式支付方式找到1元50美分啤酒橙汁
合并决策表256。
