消防应急电话系统
应急广播系统及消防专用电话检测技术要求与方法
应急⼴播系统及消防专⽤电话检测技术要求与⽅法建筑消防设施检测是对建筑消防设施各系统⽤指定的⽅法检测测试建筑消防设施特定的技术性能指标，以确定建筑消防设施是否达到规范及要求规定的指标，确保建筑消防设施能够达到预期的使⽤效果，充分发挥其防灾减灾的功能。
本⽂中，我们将了解到应急⼴播系统及消防专⽤电话的检测技术要求与检测⽅法。
⼀、检测技术要求1、⼀般要求（1）系统组件和设备应符合设计选型，并应具有出⼚产品合格证，应具有符合法定市场准⼊规则的证明⽂件。
（2）系统组件、设备的永久性铭牌和按规定设置的标志，其⽂字和数据应齐全、符号应清晰、⾊标应正确。
（3）系统组件、设备、管道、线槽、⽀吊架等应完好⽆损、⽆锈蚀，设备、管道应⽆泄漏现象，导线和电缆的连接、绝缘性能、接地电阻等应符合设计要求。
（4）检测⽤的仪器、仪表等，应按国家现⾏有关规定计量检定合格。
2、扩⾳机（1）仪表、指⽰灯显⽰正常，开关和控制按钮动作灵活。
（2）监听功能正常。
3、扬声器外观完好，⾳质清晰。
4、应急⼴播系统功能（1）应能⽤话筒播⾳。
（2）应在⽕灾报警后，按设定的控制程序⾃动启动⽕灾应急⼴播。
（3）⽕灾应急⼴播与公共⼴播合⽤时，应符合GB 50116⽕灾⾃动报警系统设计规范的有关规定。
（4）播⾳区域应正确、⾳质应清晰。
环境噪声⼤于60dB的场所，⽕灾应急⼴播应⾼于背景噪声15dB。
5、消防专⽤电话（1）消防专⽤电话分机应以直通⽅式呼叫。
（2）消防控制室应能接受插孔电话的呼叫。
（3）消防控制室、消防值班室、企业消防站等处应设外线电话。
（4）通话⾳质应清晰。
⼆、检测⽅法1、⼀般要求（1）检查各消防设施组件和设备的铭牌、标志、出⼚产品合格证、消防产品的符合法定市场准⼊规则的证明⽂件、消防电梯的检测合格证、灭⽕剂的有效期等。
（2）检查检测⽤仪器、仪表、量具等的计量检定合格证及有效期。
（3）查看系统组件和设备、管道、线槽及⽀吊架等的外观，以及设备和管道有⽆泄漏现象。
应急广播扬声器和消防专用电话(共10张PPT)
1、非专业人员不要随意拆卸； (3)企业消防站、消防值班室、总调度室。 2 消防控制室应设置消防专用电话总机，且宜选择共电式电话总机或对讲通信电话设备。 消防电话塞孔在墙上安装时，其底边距地面高度宜为1.
第五页，共10页。
5.6.3 消防电话分机或电话塞孔的设置，应符合
下列要求：
5.6.3.1 下列部位应设置消防专用电话分机： (1)消防水泵房、备用发电机房、配变电室、 主要通风和空调机房、排烟机房、消防电梯机 房及其他与消防联动控制有关的且经常有人值 班的机房。 (2)灭火控制系统操作装置处或控制室。 (3)企业消防站、消防值班室、总调度室。
5.6.1 消防专用电话网络应为独立的消防通 火灾应急广播扬声器的设置，应符合下列要求：
3、干抹布擦拭和吹风机吹扫。 应急广播的概念：应急广播是指当发生重大自然灾害、突发事件、公共卫生与社会安全等突发公共危机时，造成或者可能造成重大人员伤亡
信系统。 、财产损失、生态环境破坏与严重社会危害，危及公共安全时，应急广播可提供一种迅速快捷的讯息传输通道，在第一时间把灾害消息或灾
• 5.4.3.1 火灾时应能在消防控制室将火灾疏散层的扬声器和
公共广播扩音机强制转入火灾应急广播状态。
• 5.4.3.2 消防控制室应能监控用于火灾应急广播时的扩音机
的工作状态，并应具有遥控开启扩音机和采用传声器播音的 功能。
• 5.4.3.3 床头控制柜内设有服务性音乐广播扬声器时，应有
火灾应急广播功能。
一、应急广播系统
应急广播的概念：应急广播是指当发生重大自 然灾害、突发事件、公共卫生与社会安全等突发 公共危机时，造成或者可能造成重大人员伤亡、 财产损失、生态环境破坏与严重社会危害，危及 公共安全时，应急广播可提供一种迅速快捷的讯 息传输通道，在第一时间把灾害消息或灾害可能 造成的危害传递到民众手中，让人民群众在第一 时间知道发生了什么事情，应该怎么撤离、避险， 将生命财产损失降到最低。
什么是消防联动
什么是消防联动消防联动是指在火灾发生时，各种消防设备、系统和人员之间通过信息传递、指令协调和动作配合等方式相互配合，形成一个整体，共同参与火灾扑救和应急救援工作的过程。
消防联动的目的是提高火灾扑救的效率和成功率，减少人员伤亡和财产损失。
消防联动涉及到多个方面的内容，包括消防设备、消防系统和消防人员等。
下面将分别介绍这些内容。
一、消防设备：1. 火灾报警设备：包括火灾报警控制器、感烟探测器、手动火灾报警按钮等。
当火灾发生时，火灾报警设备能够及时发出报警信号，通知相关人员进行应急处理。
2. 自动喷水灭火系统：包括水泵、水箱、喷头等。
自动喷水灭火系统能够在火灾发生时自动启动，将水喷射到火灾现场进行灭火。
3. 气体灭火系统：包括气瓶、喷头等。
气体灭火系统通过释放灭火气体，抑制火灾的发展和蔓延。
4. 防烟排烟系统：包括排烟风机、排烟管道等。
防烟排烟系统能够将火灾现场的烟雾排出，保持疏散通道的畅通。
5. 防火门、防火卷帘等 pass二、消防系统：1. 自动火灾报警系统：通过感烟探测器、温度探测器等设备，当火灾发生时能够自动发出报警信号，通知相关人员进行处理。
2. 消防电话系统：在火灾发生时，人员可以通过消防电话系统与消防指挥中心进行通讯，及时报告火情和求助。
3. 消防广播系统：通过喇叭、扬声器等设备，向火灾现场的人员广播指令和警示信息，引导人员疏散和逃生。
4. 灭火器系统：包括手提灭火器、消防栓等。
灭火器系统能够提供灭火工具，供人员在火灾初期进行灭火。
5. 紧急照明系统：在火灾发生时，能够提供足够的照明，方便人员疏散和逃生。
三、消防人员：1. 消防指挥员：负责指挥火灾扑救和应急救援工作，协调各个消防设备和系统的运行。
2. 灭火队员：负责使用灭火器材进行灭火工作，控制火势的发展。
3. 疏散人员：负责引导人员疏散和逃生，保证人员的安全。
4. 救援人员：负责救援被困人员，提供急救和救援服务。
消防联动的工作流程如下：1. 火灾报警：当火灾发生时，火灾报警设备会发出报警信号，通知消防指挥中心和相关人员。
火灾应急广播系统与消防电话
单击此处添加副标题
消防广播系统与消防电话系 统
单击此处添加正文，文字是您思想的提炼，请言简意赅地阐述您的观点。
一、消防广播系统
消防广播系统概述
消防广播系统也叫应急广播系统，是火灾逃生疏散和灭火指 挥的重要设备，在整个消防控制管理系统中起着极其重要作 用。在火灾发生时，应急广播信号通过音源设备发出，经过 功率放大后，由广播切换模块切换到广播指定区域的音箱实 现应急广播。
消防电话系统是消防通信的专用设备，当发 生火灾报警时，它可以提供方便快捷的通信 手段，是消防控制及其报警系统中不可缺少 的通信设备，消防电话系统有专用的通信线 路，在现场人员可以通过现场设置的固定电 话和消防控制室进行通话，也可以用便携式 电话插入插孔式手报或者电话插孔上面与控 制室直接进行通话。
公司产品
HJ-1756Z两 总线消防电话
一． 采用二总线制。总机与电话分机及电话
插
○ 孔之间采用二总线连接，使得系统布
01
线达
○ 到最小化，工程施工简单。两根总线
区分
○ 正负极性，最大传输距离达1500米；
性能特点
二． 系统容量大。在二总线上最多可监控
99部
○ 总线分机或插孔，同时可以在其中的
02
20部
○ 插孔上各自扩展30部非编码分机或插
HJ-1757A消防广播系统框图
主电 220V
备电 220V
功放单元
广播前置面板
话筒
120V
外接cd、vcd 音频输入插座 线路输入
广播切换节点输入
1825 1825 1825
可接3W带线路变压器喇叭 （120W）40只 （250W）83只 （500W）166只 线路变压器初级阻抗4KΩ
火灾自动报警系统由哪些系统组成？
火灾自动报警系统由火灾探测报警系统、消防联动控制系统、可燃气体探测报警系统及电气火灾监控系统组成。
火灾自动报警系统的组成如图:（一）火灾探测报警系统火灾探测报警系统由火灾报警控制器、触发器件和火灾警报装置等组成，它能及时、准确地探测被保护对象的初起火灾，并做出报警响应，从而使建筑物中的人员有足够的时间在火灾尚未发展蔓延到危害生命安全的程度时疏散至安全地带，是保障人员生命安全的最基本的建筑消防系统。
1.触发器件在火灾自动报警系统中，自动或手动产生火灾报警信号的器件称为触发器件，主要包括火灾探测器和手动火灾报警按钮。
火灾探测器是能对火灾参数(如烟、温度、火焰辐射、气体浓度等)响应，并自动产生火灾报警信号的器件。
手动火灾报警按钮是手动方式产生火灾报警信号、启动火灾自动报警系统的器件。
2.火灾报警装置在火灾自动报警系统中，用以接收、显示和传递火灾报警信号，并能发出控制信号和具有其它辅助功能的控制指示设备称为火灾报警装置。
火灾报警控制器就是其中最基本的一种。
火灾报警控制器担负着为火灾探测器提供稳定的工作电源；监视探测器及系统自身的工作状态；接收、转换、处理火灾探测器输出的报警信号；进行声光报警；指示报警的具体部位及时间；同时执行相应辅助控制等诸多任务。
3.火灾警报装置在火灾自动报警系统中，用以发出区别于环境声、光的火灾警报信号的装置称为火灾警报装置。
它以声、光和音响等方式向报警区域发出火灾警报信号，以警示人们迅速采取安全疏散，以及进行灭火救灾措施。
4.电源火灾自动报警系统属于消防用电设备，其主电源应当采用消防电源，备用电源可采用蓄电池。
系统电源除为火灾报警控制器供电外，还为与系统相关的消防控制设备等供电。
（二）消防联动控制系统消防联动控制系统由消防联动控制器、消防控制室图形显示装置、消防电气控制装置（防火卷帘控制器、气体灭火控制器等）、消防电动装置、消防联动模块、消火栓按钮、消防应急广播设备、消防电话等设备和组件组成。

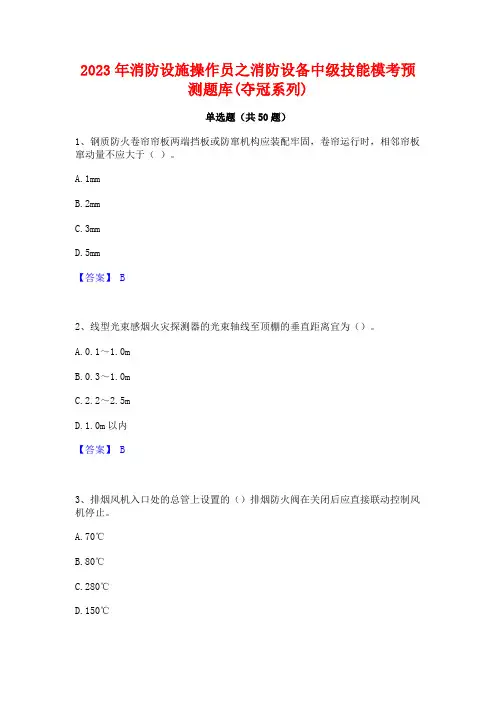

2023年消防设施操作员之消防设备中级技能模考预测题库(夺冠系列)
2023年消防设施操作员之消防设备中级技能模考预测题库(夺冠系列)单选题（共50题）1、钢质防火卷帘帘板两端挡板或防窜机构应装配牢固，卷帘运行时，相邻帘板窜动量不应大于（）。
A.1mmB.2mmC.3mmD.5mm【答案】 B2、线型光束感烟火灾探测器的光束轴线至顶棚的垂直距离宜为（）。
A.0.1～1.0mB.0.3～1.0mC.2.2～2.5mD.1.0m以内【答案】 B3、排烟风机入口处的总管上设置的（）排烟防火阀在关闭后应直接联动控制风机停止。
A.70℃B.80℃C.280℃D.150℃4、消防应急广播系统的联动控制信号应由消防联动控制器发出，当确认火灾后，应（）向全楼进行广播。
A.逐一B.按逻辑程序C.同时D.间歇性【答案】 C5、下列不属于风阀不能自动启动的故障原因是（）。
A.管道内阀门未打开B.控制模块或线路发生故障C.未编写联动公式或联动公式错误D.风阀发生故障【答案】 A6、湿式、干式自动喷水灭火系统中，管道穿过建筑物的变形缝时，应采取抗变形措施。
穿过墙体或楼板时应加设套管，套管长度不得小于墙体厚度，穿过卫生间或厨房楼板的套管，其顶部应高出装饰地面（）mm，且套管底部应与楼板底面相平。
A.20B.30C.40D.507、手动报警按钮采用壁挂方式安装时，其底边距地高度宜为（），且应有明显标识。
手动火灾报警按钮应安装牢固，不应倾斜。
A.1.8mB.1.2mC.1.5m～1.8mD.1.3m～1.5m【答案】 D8、下列关于应急照明控制器、集中电源、应急照明配电箱的描述错误的是（）。
A.应急照明控制器、集中电源、应急照明配电箱应安装牢固，不得倾斜B.落地安装时，其底边宜高出地（楼）面100～200mmC.设备在电气竖井内安装时，应采用上出口进线方式，设备接地应牢固，并设置明显标识D.应急照明控制器主电源应设置明显的永久性标识，并应直接与消防电源连接，严禁使用电源插头【答案】 C9、小明发现故障设备不能得到及时的维修时应该怎么做。
火灾应急广播、消防电话设计要求
05
CATALOGUE
设计与施工规范
设计规范与标准
遵循国家相关法律法规和标准
火灾应急广播、消防电话系统的设计应符合国家相关法律法规和标准的要求，确保系统的 安全性和可靠性。
充分考虑建筑特点
设计时应充分考虑建筑物的特点，如面积、布局、楼层高度等，以确保系统能够满足实际 需求。
合理配置设备
根据实际情况选择合适的设备，包括广播扬声器、消防电话分机等，确保设备性能稳定、 易于维护。
重要区域，不留死角。
均匀分布
02
扬声器应均匀分布在建筑物内，以避免某些区域声音过大或过
小的情况。
避难所设置
03
在避难层或避难所内设置广播扬声器，确保逃生人员能够清晰
听到疏散指示。
广播扬声器功率
足够音量
广播扬声器的功率应足够大，以确保在火灾发生时能够覆盖整个 建筑物，并克服背景噪音。
分区控制
根据建筑物的不同区域和楼层，可设置不同功率的扬声器，实现 分区控制。
定义与概念
火灾应急广播
在火灾发生时，能够自动或手动启动 ，向建筑物内的人员发出紧急通知， 指导他们疏散逃生的广播系统。
消防电话
专为消防人员设置的通讯设备，能够 在火灾发生时快速、有效地进行通讯 ，指挥灭火和救援行动。
02
CATALOGUE
火灾应急广播系统设计要求
广播扬声器布局
覆盖范围
01
确保广播扬声器的布局能够覆盖整个建筑物，包括各个楼层和
火灾应急广播、消 防电话设计要求
目录
• 引言 • 火灾应急广播系统设计要求 • 消防电话系统设计要求 • 安全与性能考虑 • 设计与施工规范 • 实际应用案例分析
01
火灾应急广播消防电话设计要求
消防控制室（中心）的设计
（1）消防控制室的门应向疏散方向开启，且入 口应设计明显的标志。
（2）消防控制室的送，回风管在其穿墙处应设 防火阀。
（3）消防控制室内应严禁与无关的电气线路及 管路穿过。
（7）消防控制室可单独设置，当于BA，SA系 统合用控制室时，有关设备在室内应占有独立 的区域，且相互间不会产生干扰。
消防控制室（中心）的设计
（8） 火灾报警控制系统主机及控制盘应设在 消防控制室内
消防设备的供电源
-----火灾自动报警系统的供电
火灾自动报警系统的供电
（1）火灾自动报警系统应设有主电源和直流电 源备用电源。
消防专用电话
（1）消防专用电话网络应为独立的消防通信系 统。
（2）消防控制室应设置消防专用电话总机，且 宜选择共电式电话总机或对讲通信电话设备。
（3）电话分机或电话塞孔的位置，应符合下列 要求。
消防专用电话
1）下列部位应设置消防专用电话分机： a)消防水泵房、备用发电机房、配电室、主要
2）在环境噪声大雨60dB的场所所设置的扬声 器，在其播放范围内最远点的播放声压级应高 于背景噪声15dB.
3) 客房设置专用扬声器时，其功率不应小于 1.0W.
火灾应急广播
(3)火灾应急广播与公共广播合用时，应符 合下列要求：
1）火灾时应能在消防控制室将火灾疏散层的扬 声器和公共广播扩音机强制转入火灾应急广播 状态。
3）特级保护对象的各避难层应每隔20m设置一 个消防专用电话分机或电话塞孔。
4）消防控制室，消防值班室或企业消防站等处 等处，应设置可直接报警的外线电话。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
消防应急电话系统是消防通讯的专用设备，当发作火灾报警时，它可以供给方便快捷的通讯手法，是消防操控及其报警体系中不行短少的通讯设备，消防电话系统体系有专用的通讯线路，在现场人员可以经过现场设置的固定电话和消防操控室进行通话，也可以用便携式电话刺进插孔式手报或许电话插孔上面与操控室直接进行通话。
消防电话系统是专门用于消防控制中心（室）与建筑物各关键部位之间通话的电话系统。
由消防电话总机、消防电话分机和传输介质构成。
当发生火警等紧急情况时，可以迅速通知中控室及各消防巡逻员，具有低功耗、大容量、高稳定性和反应迅速等特点，是消防联动系统中不可或缺的组成部分。
消防电话系统的作用是及时火灾报警，设置方位通常在消防操控室，没有消防操控室通常设在门卫。
消防应急广播电话系统通过网络实现广播、对讲、内部电话功能，系统基于TCP/IP 网络技术, 采用国际多媒体通信协议SIP ，将音频信号以标准IP 包形式在局域网和广域网上进行传送，是一套纯数字传输的音频广播对讲、电话系统。
系统具有广播、对讲、电话功能，将三种功能系统融合为一体，统一调度、管理。
传输方面：音频传输距离无限延伸，可运行在跨网关的局域网和Internet 网上，支持大范围、远距离广播、对讲应用，实现快速、可靠的信息沟通。
可靠性方面：智科通信SIP 广播系统采用linux ，自带防火墙功能，SIP 广播网关采用工业级方案，可以在-40度℃ ~ 75℃的环境下工作。
兼容性方面：系统基于国际标准SIP 协议，可以广泛兼容第三方SIP 系统或SIP 终端；而私有协议IP 广播只能实现自由品牌的方案组网，很难实现与第三方的互联互通。
广播对讲电话系统性能指标
500终端（包括广播终端和话机终端）同一局域网200广播终端同时播放高清音乐广播
讲，广播喊话，分机通话）80会议并发 约7500小时录音（喊话广播，对讲，分机通
广播对讲电话系统功能 广播录音 会议录音 广播密码保护 广播权限控制 广播音量控制 USB 音频文件播放
音乐广播 免提通话 通话监听 插讲拆讲 会议控制 通话录音 定时广播 喊话广播 触发
议 紧急外呼 一键报警
广播对讲电话系统高级功能 广播网关自动配置（终端注册号码、GPIO 、一键对讲号码设置等）
电话机自动配置（多账号、DSS键设置等）
广播控制界面（广播控制、对讲通话监听、会议控制等）
广播终端图形化显示，实时监控终端状态，终端离线告警
电信线路、GSM线路支持，可外线呼入广播，可拨打紧急外线电话
消防应急广播电话系统组网图示：
立体声播放消防应急广播电话系统本地音频采用流媒体的方式在广播网关上进行解码播放，保证音频立体声效果。
同时确保广播网关之间的播放进程严格同步。
定时广播系统根据预先设定的时间定时对音频文件或采播文件进行播放。
同时系统支持定时循环播放。
喊话广播通过拨打广播网关号码或分区号码可实现灵活的定点或区域喊话广播。
也可以通过操作员界面实现一键发起喊话广播。
同时可以对喊话内容进行录音。
双向对讲通过广播网关的一键对讲功能可直接发起指定分机的双向对讲，值班分机自动免提接听。
可以将对讲内容进行录音。
自动配置对同一局域网的广播网关进行自动扫描发现，并可根据广播和对讲用途的不同对SIP终端进行批量自动配置。
紧急触发广播/报警利用广播网关GPIO上的传感器，在特定区域发生火情或有非法闯入等情况下自动触发MX500向指定区域发出紧急广播或报警信号。
应急指挥中心或监控中心服务器接到消防信号后，直接传给IP可视化调度台，报警经人工确认后，触发融合系统立即切换紧急广播状态。
联动控制：应急指挥中心或监控中心，可远程控制终端开关量接口，实现与电控锁、警示灯、道闸等外部设备联动，实现远程开锁，开闸，声光报警灯功能，同时终端可外接紧急按钮、有源音响等外部设备，满足多功能应用场景。
