温控式电风扇调速器电路图发布: | 作者:－－ | 来源: －－ | 查看:218次 | 用户关注：温控式电风扇调速器电路图介绍的温控式电风扇调速器，能根据室内温度的高低自动调节电风扇的风速，使用十分方便。
电路工作原理该温控式电风扇调速器电路由稳压电路、多谐振荡器和控制执行电路组成，如图所示。
稳压电路由限流电阻器R4、滤波电容器C3和稳压一极管VS组成。
温控式电风扇调速器电路图介绍的温控式电风扇调速器，能根据室内温度的高低自动调节电风扇的风速，使用十分方便。
电路工作原理该温控式电风扇调速器电路由稳压电路、多谐振荡器和控制执行电路组成，如图所示。
稳压电路由限流电阻器R4、滤波电容器C3和稳压一极管VS组成。
多谐振荡器由时基集成电路IC、电阻器Rl-R3、电容器Cl、C2和热敏电阻器RT组成。
控制执行电路由电阻器R5、晶闸管VT和风扇电动机M组成。
接通电源后，多谐振荡器振荡工作，从IC的3脚输出占空比可调的方波脉冲信号，使VT受触发而导通，驱动风扇电动机M运转。
多谐振荡器的工作频率由R3和C2的数值决定;方波脉冲的占空比由IC第7脚与5脚之间的电位差决定。
当室内环境温度升高时，RT的阻值降低，使IC的5脚电压上升，3脚输出方波脉冲的占空比提高，VT的导通角增大，风扇电动机M在单位时间内通电时间变长，运行时间延长，转速加快，从而加大风量以达到降温的目的。
反之，当室内环境温度下降时，RT的阻值升高，使IC的5脚电压下降，3脚输出方波脉冲的占空比降低，VT的导通角变小，M在单位时司内通电时司变短，运行时间缩短，转速下降，从而减小风量使室内温度回升。
元器件选择Rl-R3和R5选用1/4W碳膜电阻器或金属膜电阻器;R4选用1/2W金属膜电阻器。
RT选用负温度系数的热敏电阻器 (在25℃常温下阻值为lOkΩ，加热至5O℃时阻值降至lkΩ)。
Cl选用耐压值为25V的铝电解电容器;C2和C3选用独石电容器或涤纶电容器。
常见调速方法范文
常见调速方法范文常见的调速方法有以下几种：1.频率调制（FM）：频率调制是通过改变信号的频率来实现调速的方法。
在调速系统中，输入信号的频率与输出信号的频率成比例关系，即改变输入信号的频率可以改变输出信号的频率。
常见的FM调速器是脉冲宽度调制（PWM）调速器，在调速系统中，PWM调速器以脉冲的宽度代表输入信号的频率，改变脉冲的宽度可以改变输出信号的频率。
2.电压调制（VM）：电压调制是通过改变信号的电压来实现调速的方法。
在调速系统中，输入信号的电压与输出信号的频率成比例关系，即改变输入信号的电压可以改变输出信号的频率。
常见的VM调速器是电压源逆变器，在调速系统中，逆变器将输入电源的直流电压转换为交流电压，输入电压的大小决定了输出频率的大小。
3.转子阻尼控制：转子阻尼控制是通过改变转子的转动阻力来实现调速的方法。
在调速系统中，增加转子的转动阻力可以减缓转速的增加，减少转子的转动阻力可以加快转速的增加。
常见的转子阻尼控制方法有轴承阻尼和风阻控制。
轴承阻尼通过改变轴承的摩擦系数或增加轴承的负载来改变转子的转动阻力；风阻控制通过调节风机的叶片角度或增加风机的叶片数来改变风机的转动阻力。
4.传动比调整：传动比调整是通过改变传动装置的传动比来实现调速的方法。
在调速系统中，传动比是输入转速与输出转速的比值，改变传动比可以改变输出转速的大小。
常见的传动比调整方法有变速器调速和变流器调速。
变速器调速通过改变传动装置的齿轮组合或带轮组合来改变传动比；变流器调速通过改变变流器的输出频率来改变传动比。
5.自激振荡控制：自激振荡控制是通过改变调速器的自激振荡频率来实现调速的方法。
在调速系统中，调速器的自激振荡频率与输出频率成正比关系，改变调速器的自激振荡频率可以改变输出频率。
常见的自激振荡控制方法有电感电容调速和LC振荡器调速。
电感电容调速通过改变电感和电容的数值来改变自激振荡频率；LC振荡器调速通过改变LC振荡器的电感和电容来改变自激振荡频率。
led 亮度调节 电路

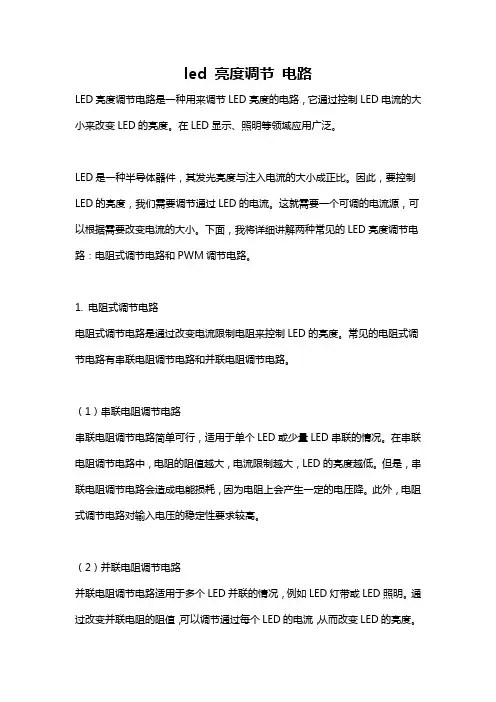

led 亮度调节电路LED亮度调节电路是一种用来调节LED亮度的电路，它通过控制LED电流的大小来改变LED的亮度。
