北京市第二十四中学高中通用技术《技术与设计2》1.2《稳固结构的探析》教案 苏教版
二十四中教学案例纸教学过程教师：（观看幻灯片）来看一下这些图片，在日常生活中，我们时常会看到翻到在地的物体。
是什么原因出现了图上所示的现象？学生发言：这些物体失去了平衡。
教师：在台风来之前它是稳定的！是什么原因出现了不平衡状态？学生发言：是台风把它们吹倒了！[引出问题]：那到底什么样的结构是稳定的，什么样的结构又是不稳定的？第二节稳固结构的探析新课内容：结构的稳定性是指结构在负载的作用下，维持原有平衡状态的能力。
台风过后，部分结构却完好无损，这又说明，有的结构稳定，有的结构不稳定。
想一想：结构的稳定性与什么因素有关？填表说明下表中的物体有可能因受哪些力的作用而出现不稳定现象，并根据你的生活经验，简要说明原因。
（P012）物体受到的外力不稳定的主要因素广告牌重力、风力底座小、重心高、受风面积大落地灯重力、撞击力底座小、重心高重力、撞击力底座小、重心高底小口大的空竹篓（一）影响结构稳定性的主要因素：[实验探究1]：学生拿一本书，让它直立在桌面上，它马上倾倒了，显然，其稳定性不好。
同样的一本书，把它的下端各书页展开一定的角度，仍旧将它直立在桌面上，它就能很好的挺立住。
因素一：支撑面积的大小1.稳定性与支撑面积的大小有关，支撑面越大越稳定，越小越不稳定。
A.落地电风扇或者宾馆里的落地灯，它们都有一个比较大的底座。
[引导学生得出结论]：结构的底座，结构与地面接触所形成的支撑面大,稳定。
B：为什么大坝的横截面总是建成梯形？生：思考回答师：大坝需要承受很大的力的作用，如自身的重力，水的冲击力、压力等等，要起到防洪的作用，大坝必须要求非常稳固。
大坝建成梯形，增大了与地面接触所形成的支撑面，支撑面越大越坚实，稳定性就越好。
通过分析长方体重心的垂线位置与稳定性示意图，使学生容易理解，比萨斜塔不倒的原因是它的重心所在点的垂线落在塔的底面的范围内。
当塔倾斜到一定程度，重心的垂线不再落在塔的底面时，塔就会倾倒。
[引导学生得出结论]：结构的稳定性与重心位置有关。
结构重心的位置：结构重心所在点的垂线是否落在结构底面的范围内，落在就是稳定的，没有就是不稳定的。
例如：一摞书，整齐放置时的稳如泰山；另一种放法：每本都往一边慢慢往外放置，到一定程度时一摞书就全倒了。
小资料（中国的斜塔）：辽宁瑞州古塔，现存塔身高10米，塔身向东北方向倾斜12度，塔尖水平位移1.7米。
该塔建成之后虽几经地震与洪水破坏，却始终斜而不倒，堪称奇迹。
3、结构的稳定性与它的几何形状有关。
A、A字形梯为什么载人时能够保持稳定？如果没有梯子中间的拉杆将会怎么样？生：思考回答师：一般情况下，梯子打开的时候，梯面与地面组成三角形，梯子本身就能站得稳。
当连接两个梯面的横杆拉直时，两个梯面的上半部分就与横杆构成了稳定的三角形，这就进一步加强了梯子的稳定性，保证梯子能承受人体的压力。
如果没有梯子中间的拉杆，载人时就不能保持稳定。
B、照相机的支撑架为什么常使用三脚架而不用其他形状？生：思考回答师：分析，因为三角支架与地面有三个接触点，形成的三角形结构使照相机的支撑架更容易稳定。
师：通过上面的分析，我们知道，结构的稳定性与它的几何形状有关。
补充（三角形稳定性的应用）：建筑中广泛运用了三角形的稳定性。
房子、桥梁的桁架大多都是由多个三角形构成的；钢架结构的十字梁同样是运用这一原理，在四边形的框架中用两条杆件作对角线，形成多个三角形，既节省了材料，减轻了结构的质量，又有效地加强了结构的强度和稳定性。
十字钢梁也是建筑中常用的构件，如在高压输电的铁塔、悬索桥的塔架，以及摩天大楼钢架结构中都被普遍地采用。
[案例分析]：静止状态的单车如何保持稳定（课本：P14）（1）双腿支撑（2）单腿支撑探究1.调整单脚支撑位置，研究何时最易倒下，何时最平衡？自行车骑起来时，只有两个支撑点，为什么不会倒下呢？[试验 ]：学生骑自行车[教师讲述]：在静止情况下，自行车本身不能自我平衡，需要加一支撑脚。
当由骑车人和自行车构成一个系统时，系统动起来之后，骑车人为系统注入动力，从而在自行车前进的时候，通过人的不断调节，自行车和骑车人与地面垂直，使自行车的重心落在车轮与地面接触的面积内。
因此，在没有明显的外力干涉时，这一动态系统能够表现出一种稳定。
2.走钢丝的人为什么要拿一条长棒？注意:运动状态下与静止状态下物体的稳定条件有所不同。
这个谜，直到本世纪八十年代初才解开。
一位美国的物理系研究生，通过电脑进行复杂的运算，终于从理论上解决了。
问题就出在旋转速度和摩擦上了。
陀螺在旋转起来时，支持点周围也不免与支持面（桌面）产生摩擦，而这种旋转的物体总是使运动趋向于摩擦更小的状态。
当陀螺摇摇晃晃地立起来，终于使一个尖端着地时，就逐渐达到了支持点面积最小，稳定旋转的状态，水平的能量转化成为绕对称轴旋转的动作。
当然，由于摩擦，它的转速又会慢慢减小。
然后开始摇晃，最后，倒下来，因为这时它要趋向重心更低，更稳定的状态。
(陀螺效应：凡是高速旋转的物体，都有一种使转动轴保持不变的能力，这种能力使得陀螺即使在不平的支持面上转动也不会倒下。
教师演示滚动的硬币不倒，转动的陀螺不倒的演示试验。
所以一旦自行车运动起来后，转动的车轮也具备这种能力，这种能力使得自行车即使发生了倾斜，也能自动地把自行车调整过来，这就是自行车不倒的原因。
)马上行动：摩托车的支撑架（课本：P14）[教师总结]：运动状态下与静止状态下物体的稳定条件有所不同。
结构的稳定性在日常生活中有着广泛的应用，一方面人们利用稳定的结构抵抗外力、承受负载，另一方面又利用不稳定的结构实现某些功能。
拓展：不稳定的结构应用学生举例：如移动门、折叠椅等等。
１.倒置的啤酒瓶可以预报地震。
２.在打水的桶口边挂一重物，在水面时能自动翻倒打水。
[学生快速阅读案例]：虎丘是苏州两千五百仓桑的见证。
高高耸立在山顶的虎丘塔已经成了苏州的标志。
虎丘斜塔日益著名，并且因为它和吴王墓扑朔迷离的关系令科学家和游客兴致倍增。
到了公元1512年，唐伯虎、王鏊等人因池水干涸，发现墓门，留下石刻。
1955年人民政府清理剑池时确时找到了一条长约10米的石胡同，尽头呈喇叭状，容四人并立，并有一横三竖四块青石琢成的长方形石板，显然均为人工所为。
根据墓门的形制和朝向，完全符合春秋战国时期的墓制。
因此推测可能为吴王墓。
但因墓恰巧在塔底下，且规模宏大，一旦开挖必影响塔，因而作罢，未打开墓门，留下千古之谜。
现在的情况是虎丘后山为土堆砌，前山为巨石，因而推测后山为人工所堆。
如果是这样，就和虎丘塔的倾斜有关。
因为地基不牢，重6000吨的塔便倾向土堆的一边。
所以，我们不妨认为，是吴王墓的建造引起了虎丘塔的倾斜，而虎教师：要提高这种篮球架的稳定性可以怎么做？学生发言：在篮球底座上加些比较重的石板之类的重物。
教师：这是出于什么原因呢？学生发言：是为了使篮球架的重心向后偏移，重心所在点的垂线落在结构底面的范围内，达到结构稳定的基本条件。
教师：还有什么方法吗？学生发言：可以增大底座与地面的接触面，这样也可以使重心所在点的垂线落在结构底面的范围内。
教师：但我们在日常生活中没有发现这样做的，为什么呢？如果这样做了，大家想一想，运动员在跑动时候，很可能就会撞到支架上去了是吧？所以我们在设计的时候还不要忘记要考虑人机关系。
[分析]：关于增大支撑面提高稳定性不够现实，教师重点讲解，上升到在进行设计的时候别忽略了人机关系案例分析：生活中有这样的情况，人坐在一只小板凳上，用力摇几下，板凳就坏了，人也摔倒在地上。
人踩在窗户的防盗网上擦玻璃，防盗网合金条的焊接处断裂，险些酿成大祸。
问题：根据你的理解，结合教材，上述情况是什么原因造成的？（学生回答）教师总结：这是由于板凳、防盗网没有能够承受住人的重力所造成的后果。
我们说它们不结实，板凳和防盗网合金条的焊接处不结实，板凳和防盗网的结构不能够抵抗外力---人的重力---所造成的对它们的破坏。
那我们如何来评价这条板凳、这个防盗网呢?我们就要用到我们今天学习的内容：强度。
（二）结构的强度这条板凳、这个防盗网的强度是怎样的，也就是指它受到外力作用的情况下，它不被外力破坏的能力如何。
所以说结构的强度是指：结构具有的抵抗被外力破坏的能力。
强度与稳定性的联系与区别：我们知道稳定性是研究物体的保持平衡状态的能力，强度是研究不被外力破坏的能力。
例如我们刚才举的椅子的例子，椅子能够承受人的重力这是一个强度问题，那么椅子会不会左右晃动，摇摆，那就是一个稳定性问题了。
（通过例子让学生有感性的认识，不必要进行深入分析）应力和强度的关系：这只是我们一个笼统的说法，我们如何来衡量一件东西的强度呢。
那就要用到我们以前学习的应力的知识。
马上行动：根据你的生活经验填写下表：事件结果原因分别在一根竹竿和一根同样尺寸的脆性塑料杆上不断加挂相同质量的重物竹竿比脆性塑料杆能挂更多的重物而不会断裂不同材料的抗拉性能不同沿着垂直于重心线的方向中间有焊接缝的钢管受到撞因为有连接点撞击一根完整的钢管与用同击时容易损坏样的方法撞击一根中间有焊接缝的钢管1.影响结构强度的主要因素①完成课本P17页案例②学生回答③由学生的回答，引导学生得出影响结构强度的几个主要因素。
案例分析：吊兰支撑使用的三角形支架结构，而不使用由一根直杆挑起的结构。
从材料方面考虑，吊兰的三角形支架使用的是钢管而不是木条或塑料，钢管抗拉力性能好。
从连接方式考虑，吊兰的三角形支架的构件是焊接而不是捆缚，这种连接方式更牢固。
1)总结出影响结构强度的几个主要因素(1)结构的形状:（2）使用的材料（3）构件之间的连接方式：(1)结构的形状:①三角形形状。
三角形是框架结构中最基本的形状之一,它结实、稳定、所用材料最少。
在长方形或六边形的框架中间，加上支撑构件，构成三角形，就可以大大增加它的牢固程度。
展示幻灯片，通过钻石的例子进行分析。
金刚石分子为四面体，每个四面体有四个角、四个面，且每个面为三角形。
钻石的结构（难以置信的强度）②横截面形状：具有相同截面积，但不同截面形状的同种材料的坚固性就不同。
利用图片介绍同种材料、相同横截面积、不同截面形状的构件的强度排列顺序。
（经理论证明和实践验证，在横截面面积相同的情况下，采用“工字梁”是合理的，而采用圆形截面就不合理。
这是因为工字梁的面积集中在应力最大的地方，而圆形则相反。
但有时为了制造和使用的问题，圆形截面的梁还是要采用的。
如一些承受弯曲的轴，就得用圆形截面。
）③强调学生注意结构对强度的影响有两点，一是结构的外部形状，二是结构的构件截面形状，结构的外形相同，构件的截面不同，其强度不一样。
小实验：P019（2）因素2：使用的材料①展示幻灯片图片，从纸杯到塑料杯到无锈钢杯，说明强度和材料有关。
②介绍混凝土材料。
从应用广泛的钢筋和混凝土到工程人员新发明的纤维混凝土、聚合物混凝土、轻质混凝土等，一系列新型高强度混凝土。
1.2 稳固结构的探析 课件-高中通用技术苏教版(2019)必修《技术与设计2》
结构的稳定性
是指结构在荷载的作用下维持其原有的 平衡状态的能力。
哪种垃圾桶更稳定
三角形稳定性好，不易变形，三角形具有结构稳定性。
鸡蛋站立实验
A4纸站立实验
影
支撑面的大小 稳
定 性
③形状
的
因
素
假如你站在公交车上，要怎样做，从而不会被晃倒
结构的强度
是指结构具有的抵抗被外力破坏的能力
影响结构强度的因素： ①材料 ②形状 ③连接方式
连接方式有两种：
铰连接——被连接的构件在连接处不能相对移动，
但可以相对转动。如：门的连接，折叠伞骨架的连接等
刚连接——被连接的构件在连接处不能相对移动，
也不能相对转动。如：焊接，榫接等
课堂总结
课外设计活动
探究活动
——三根火柴棍吊起矿泉水
活动器材：火柴棍、棉线、矿泉水 活动要求：用三根火柴棍将矿泉水吊
在桌子边
这种平衡力系在建筑学上有很多的应用，特别是在工厂厂房的建设中。 因为厂房的结构要能够在受到自重、吊车、风、积雪等荷载作用时， 保持坚固不坏，所以整体结构要分外结实、稳定。
实验分析：被撑开的棉线对第二根火柴棒有一个往里的挤压力， 这个挤压力保证了棉线和火柴之间有足够的摩擦， 为第三根火柴提供了支撑力。而如果没有第三根火柴棒， 桌面上的第一根火柴棒是撑不住的。 所以这三根火柴棒相互支撑形成了一个整体支架，达到了力的平衡。
稳固结构的探析(探析结构强度)教学设计2023-2024学年高中通用技术苏教版必修《技术与设计2》
（2023—2024学年度第一学期）（必修二第一章第二节）任教学科：通用技术任教年级：高二任教老师：课题：稳固结构的探析学科通用技术探析结构强度教学过程教师活动 学生活动 二次备课章 节 第一章第二节 课题名称 稳固结构的探析 探析结构强度 课 型新授课授课时间2023．9．教材分析本节课是《技术与设计2》模块第一章第二节中任务二的教学内容，计划用1课时进行教学。
“结构的强度 ”安排在学生学习了“探究结构的稳定性”之后，符合学生的认知规律，层层递进，也体现了“结构的强度与稳定性”是“结构与设计”这个单元的一个重要组成部分，同时也是后续“结构设计与制作”“典型结构赏析”知识的基础，有着承上启下的作用。
并且“结构的强度与稳定性”和生活实际联系密切。
正确认识影响结构强度的因素，在结构设计中正确的选择结构和材料，通过增加结构强度使结构更加稳定是十分重要的。
学情分析本节课教学对象是高二年级的学生。
学生们已经有一定的生活经验，经过《技术与设计 1》 模块学习后，也具备了一定的探究合作、分析问题以及概括总结的能力，在课程教学中，注意引导他们将理论知识与实践相结合，激发学生的学习热情和对通用技术学科的兴趣，挖掘他们的创新意识和创造潜能。
用所学的知识分析一些日常生活中的简单结构，将理论知识与实践进行良好的结合，从而达到学以致用的教学目标。
课标要求1.通过技术活动探究形状、材料、连接方式等因素对结构强度的影响，并尝试解决相关技术问题；2.能依据相关技术试验标准对结构强度进行试验。
教学目标（核心素养）1. 技术意识：通过技术活动探究形状、材料、连接方式等因素对结构强度的影响，能灵活运用本节所学知识分析解决实际生活中结构设计问题。
2. 创新设计：通过技术试验和案例分析，探究影响结构强度的主要因素，对案例的试验分析、讨论的过程，也是提高观察能力和知识迁移能力的过程。
培养学生的试验、分析、总结问题的能力，提高学生对通用技术课程的兴趣，培养他们严谨的思维，增强科学探究的能力。
【公开课教案】高中通用技术苏教版必修2 技术与设计2 第一章第二节 稳固结构的探析
《稳固结构的探析》教学设计技术与设计2 第一单元结构与设计第二节稳固结构的探析第2课时1.教材分析本课是《技术与设计2》第一单元“结构与设计”的第二节“稳固结构的探析”中的第2课时，学习结构的强度。
教学内容主要分为：“结构的强度”和“影响结构强度的主要因素”两部分组成。
首先，从生活案例出发阐明结构强度的含义。
其次，结合案例分析、试验和探究等活动，学习影响结构强度的主要因素。
探究影响结构强度的主要因素是本课的重点，其中，结构的形状对结构强度的影响是重要内容。
教学重难点是：结构形状、构件之间的连接方式对结构强度的影响。
结构的“稳定性”与“强度”都是影响结构质量的重要因素，是结构的基本知识，是结构设计时必须考虑的基本问题。
这一节在本章中起到承前启后的作用，只有清楚了它们的影响因素，才能有可能进行后面的简单设计结构，这部分内容是进行结构设计的基础，所以让把握好这部分内容是关键。
2.设计理念在教学中应发挥学生的学习主体作用，让学生学会学习。
在教学设计中，主要由学生观察、参与演示试验、讨论和分析案例等方式，去探究影响结构强度的主要因素。
学生通过感悟和体验，探索总结相关的结论，效果比教师纯粹讲授结论要好得多。
3.学情分析通过前面的学习，学生了解了结构的概念、结构与力、结构的分类，探究了结构的稳定性，影响稳定的主要因素，学生有了较好的知识基础，对进一步学习结构知识有一定兴趣。
这些对于探究影响结构强度有一定的帮助，希望通过本节内容学习，让学生在原有基础上提高，通案例分析和技术试验把握技术思想和方法，为后面结构设计奠定必要的基础。
一、教学目标1.知识与技能（1）知道结构强度的含义，知道内力、应力和σ=F/S，能够解释简单结构的一些日常现象；（2）理解影响结构强度的主要因素：使用的材料、结构的形状、构件之间的连接方式；（3）能用所学知识分析生活中简单结构的问题。
2.过程与方法通过案例分析、试验观察和讨论，归纳影响结构强度的因素；3.情感态度和价值观培养学生的观察能力、思维能力、主动参与意识，体验学习的乐趣，培养学习兴趣。

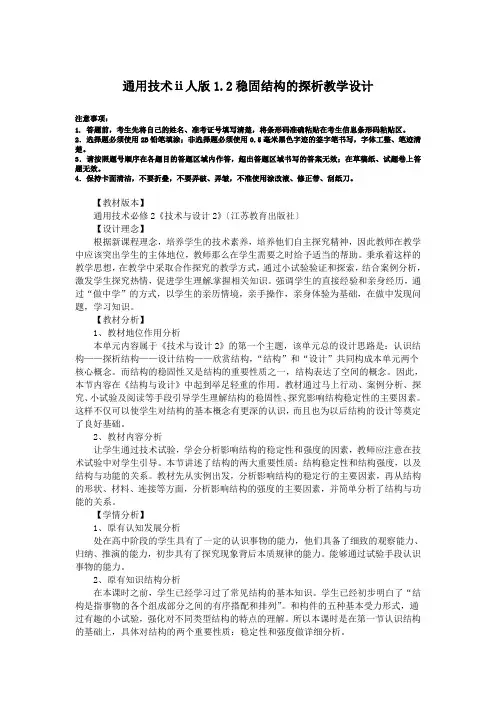

通用技术ⅱ人版1.2稳固结构的探析教学设计
通用技术ⅱ人版1.2稳固结构的探析教学设计注意事项：1. 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0.5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
【教材版本】通用技术必修2《技术与设计2》〔江苏教育出版社〕【设计理念】根据新课程理念，培养学生的技术素养，培养他们自主探究精神，因此教师在教学中应该突出学生的主体地位，教师那么在学生需要之时给予适当的帮助。
秉承着这样的教学思想，在教学中采取合作探究的教学方式，通过小试验验证和探索，结合案例分析，激发学生探究热情，促进学生理解掌握相关知识。
强调学生的直接经验和亲身经历，通过“做中学”的方式，以学生的亲历情境，亲手操作，亲身体验为基础，在做中发现问题，学习知识。
【教材分析】1、教材地位作用分析本单元内容属于《技术与设计2》的第一个主题，该单元总的设计思路是：认识结构——探析结构——设计结构——欣赏结构，“结构”和“设计”共同构成本单元两个核心概念。
而结构的稳固性又是结构的重要性质之一，结构表达了空间的概念。
因此，本节内容在《结构与设计》中起到举足轻重的作用。
教材通过马上行动、案例分析、探究、小试验及阅读等手段引导学生理解结构的稳固性、探究影响结构稳定性的主要因素。
这样不仅可以使学生对结构的基本概念有更深的认识，而且也为以后结构的设计等奠定了良好基础。
2、教材内容分析让学生通过技术试验，学会分析影响结构的稳定性和强度的因素，教师应注意在技术试验中对学生引导。
本节讲述了结构的两大重要性质：结构稳定性和结构强度，以及结构与功能的关系。
教材先从实例出发，分析影响结构的稳定行的主要因素，再从结构的形状、材料、连接等方面，分析影响结构的强度的主要因素，并简单分析了结构与功能的关系。
1.2稳固结构的探析(第二课时)
1.2稳固结构的探析（第二课时）一．教学目标：通过技术试验分析影响结构的强度的因素，并写出试验报告。
二．教学内容的分析本课时是《技术与设计2》第一单元“结构与设计”的第二节“稳固结构的探析”的第2课时。
在本课时之前，学生已经学习过了常见结构的基本知识。
学生已经初步明白了“结构是指事物的各个组成部分之间的有序搭配和排列。
”和构件的五种基本受力形式，通过有趣的小试验，强化对不同类型结构的特点的理解。
所以本课时是在第一节认识结构的基础上，具体对结构的两个重要性质：稳定性和强度做详细分析。
课文从实例出发，分析影响结构的稳定性的主要因素，接着讲了结构稳定性在日常生活中的应用。
本节重点是使学生通过技术试验，学会分析影响结构稳定性的因素，教师在技术试验中应该加以对学生的引导。
教学重点：强度概念。
教学难点：影响结构强度的主要因素。
三．教学对象分析：学生对结果已经有了一定的了解，对结构的功能和分类也有了一定的基础。
另外，学生在物理课上已经学习了有关力学的知识，对物体的受力分析有比较好的基础，可以说物理的力学知识和上节课常见结构的基本知识为本课时做好了知识的准备。
四．教学策略通过做一个能给学生留下深刻印象的演示试验，来说明结构稳定性的概念。
通过学生熟悉的事例，展开在技术范围内与结构稳定性相关的主要因素，通过技术试验，使学生领悟各因素与结构稳定性之间的定性关系。
（一）教法：在教学过程中，采用讲授法、阅读法、案例分析和课堂提问等方法与学生共同讨论、分析、交流互动等教学形式交叉和渗透灵活运用，并始终贯穿于整个教学活动中。
本课时要求学生亲历探究易拉罐的重心与稳定性的关系的探究试验，让学生在实际操作活动中了解问题探究的方法与过程，感受探究成功后的喜悦。
（二）学法：鼓励学生自主探究和合作交流，引导学生自主观察、总结，在与他人的交流中丰富自己的思维方式，获得不同的体验和不同的发展，引导学生养成自主探究的习惯和方法。
五、教学过程：一、复习并引入新课上节课我们学习了结构的一个重要就性质：结构的稳定性。
1.2 稳固结构的探析【教学设计】-高二通用技术苏教版(2019)《技术与设计2》
《稳固结构的探析》教学设计一、教材分析本课题是《技术与设计2》第一章第三节的教学内容，计划用1课时进行教学。
“结构的强度与稳定性”安排在学生学习了“典型结构分析”之后，这样安排符合学生的认知规律，从浅到深由易到难。
“结构的强度与稳定性”是“结构与设计”这个单元的一个重要组成部分，同时也是后面学习“结构设计与制作”知识的基础，有着承上启下的作用。
并且“结构的强度与稳定性”和生活实际联系密切。
所以，本节教学内容是本章的重点章节，也是教学的难点。
正确认识影响结构稳定性的因素，对于学生正确的选择结构和材料，增加结构的稳定性十分重要。
二、学情分析本节课程教学的对象是高二年级的学生。
学生们已经有一定的生活经验，并且经过技术与设计 1 模块的学习后，也具备了一定的分析问题能力，但不能很好地将理论知识与实践相结合。
所以在本节课教学过程中，我注意创设情境，采取探究形式的教学方法，激发学生的学习兴趣和热情，挖掘学生的创造潜能。
让学生尝试用所学的知识分析一些简单结构，将理论知识与实践进行良好的结合，从而达到本节课程的教学目标。
三、教学目标根据课标要求结合本节教材及学生已有的认知水平，我确定本节课的教学目标如下。
1、知识与技能：知道影响结构稳定性的主要因素，能运用本节理论知识分析解决实际问题。
2、过程与方法：通过试验分析、讨论的过程，提高观察分析的能力和知识迁移的能力。
3、情感态度与价值观：通过对影响结构稳定性的探究过程，提高学习通用技术课程的兴趣，培养严谨的思维，增强科学探究的能力。
四、教学重点、难点重点：影响结构稳定性的主要因素。
难点：通过试验，引导学生分析影响结构稳定性的主要因素，运用影响结构稳定性的主要因素分析生活实际问题。
五、教学方法1、情境创设：通过试验探究，引导学生观察、分析、交流、探讨影响结构稳定性的主要因素。
2、引导发现：在学生参与演示试验的过程中，提出若干问题，激发学生探究的兴趣。
通过自主设计，激发学生的创造力和想象力。
通用技术《稳固结构探析》教学设计
《稳固结构的探析》教学设计一、教学目标（1）知识与技能：理解结构稳定性的一般概念，能分析影响结构稳定性的主要因素。
（2）过程与方法：通过技术试验，学会分析影响结构的稳定性因素，并能通过观察生活简单解释其稳定或不稳定的原因。
（3）情感态度与价值观：通过讨论、分析、试验等方法得到结论，培养学生的观察能力，使学生体验学习乐趣。
二、教学重点与难点教学重点：影响结构稳定性的主要因素。
教学难点：利用所学的知识解决生活中的有关现象。
三、教材分析本节选自“苏教版”的《技术与设计2》第一单元第二节“稳固结构的探析”的内容。
“结构”与“设计”是该章的两个核心概念，而结构的稳定性是结构设计中需要考虑的重要因素之一。
通过这节课的学习，可使学生对结构的基本认识有一个更深入的认识，为后续的结构的强度，结构的设计等教学奠定良好的基础。
四、学情分析学生通过前面的学习，已经对结构的类型、结构的受力分析这些基础知识有了了解；在生活中学生对稳定有了一定的认识，只是这种认识还不系统。
由此可见在教学过程中多结合生活中有关稳定性的例子，在调动课堂积极性的同时，加深学生对影响结构稳定因素的理解。
五、教学方法试验法、讲授法、探究法等六、教学流程利用观看ppt“生活中的不稳定现象”，导入新课。
讲述结构稳定性的定义马上行动：分组讨论完成填表（分析结构受力与不稳定原因）。
通过三个技术试验探究影响结构稳定性的三大要素。
小结：影响结构稳定性的主要因素。
探究四：不稳定结构的应用思考：自行车为什么骑着会不倒？联想生活中不稳定结构的应用布置作业、总结、下课七、教学过程1、导入展示ppt中的图片，思考为什么会出现这些不稳定的现象？2、结构的稳定性定义：结构的稳定性是指结构在负载的作用下维持其原有平衡状态的能力。
马上行动：（学生分组讨论）填表说明物体有可能因受到哪些力的作用而出现不稳定现象，并根据你的生活经验，简要说明原因。
3、影响结构稳定性的主要因素探究一：(探究结构的稳定性与重心的关系)两个相同的矿泉水瓶，里面分别装半瓶水和一瓶水。
1.2探析结构稳定性教学设计-高中通用技术必修《技术与设计2》
稳固结构的探析探析结构稳定性【学科核心素养】【课标内容要求】通过技术体验或技术探究分析影响结构稳定性的因素，帮助学生领悟技术原理的丰富内涵和广泛应用，提高运用技术原理分析和解决实际技术问题的能力，能够理解影响结构稳定的主要因素，并能够分析实际问题。
【学业要求】【学情分析】学生通过第一节“常见结构的认识”的学习，对结构的概念、结构的受力以及结构的一般分类有了初步的认识，且具备相应的力学知识，会对事物进行一般性分析，观察能力和思维能力日趋成熟，学生对哪些因素影响结构的稳定性有探究的欲望，只要引导方法得当，学生可以很快的建立起相关的概念。
【教材分析】本节是《技术与设计2》第一章第二节《稳固结构的探析》的第一部分内容：“探析结构稳定性"。
本章的总体设计思路是：认识结构→探析结构→设计结构→欣赏结构。
“结构”和“设计”共同构成本单元两个核心概念，结构体现了“空间”的概念，本课是在结构认识的基础上作进一步深入的学习，而结构的稳定性则是结构设计中需要考虑的重要因素之一，可使学生对结构有一个更深入的认识与巩固，为后续结构的设计等教学奠定良好的基础。
本节主要探讨结构的稳定性的概念，以及影响结构稳定性的因素。
在上节课的基础上探讨结构受到外力时，其稳定状态是否会改变，会如何改变，如何才能保证结构在受到外力时能保持平衡，是本节课的主要内容。
教材通过马上行动、案例分析、探究、小试验及阅读等手段引导学生理解结构的稳定性、探究影响结构稳定性的主要因素，这样不仅可以使学生对结构的基本概念有更深的认识，而且也为以后结构的强度、结构的设计等奠定了良好基础。
【教学目标】了解什么是结构的稳定状态；理解影响结构的稳定性有三个主要因素；能够对简单结构设计进行正确分析，对稳定不合理结构提出改进意见。
参与简单的技术试验过程，能用简单的方法进行技术试验；观察不同的结构，通过探究、试验、讨论、分析等方法学会分析实际问题；能对常见的结构进行分析，并动手改造和革新事物的结构，对结构提出合理化的设计。
1.2.2 稳固结构的探析(教学设计)-2015-2016学年高一通用技术下册
架属于什么连接？刹车连杆之间属于什么连接？辐条与钢圈之间属于什么连接？3、同一结构中，比较榫接与钉接,分析哪种连接方式的强度最大？哪种连接方式的强度最小？案例分析探究结构与功能【案例1】伞与拐杖一把撑开的雨伞，是通过伞的骨架和伞面的受力以实现遮风挡雨功能的，而收起的伞则可以通过伞的主干骨受力实现拐杖的功能。
【案例2】多用起子一把固定结构的起子，它的功能往往是单一的，如果把对案例进行分析、思考、总结和归纳通过案例的形式,让学生总结结构与功能的关系。
不同的结构会带来不同的功能等。
附：（两份试验报告单合印在一张纸上）试验报告1不同截面形状的构件做成的梁的强度试验试验目的:测试不同截面形状的构件做成的梁的强度试验准备：剪切长度及宽度相同的厚卡纸条若干，将卡纸条分别折成截面为“一” L”“U"形，每式一根;做一个“井”字形试验支架；弹簧秤一把.试验过程:1、分别将不同截面形状的厚卡纸构件放到试验支架上，夹紧一端。
2、用弹簧称分别去钩拉卡纸条，直到卡纸条活动的一端离开支撑板，记录此时弹簧称的读数.3、将木夹带着纸条翻转180度放置，再用上一步的测量方法测量、记录。
试验记录:试验分析:试验结论:结构强度与构件的有关。
试验报告2构件的不同连接方式的强度测验试验目的:测试构件的不同连接方式的强度。
试验准备:取4段长度一致的20cm长的扁铁条，在每段扁铁条的一端开好两个小孔，两段铁条中间用一根方铁棍焊接连接在一起；小螺栓四，螺丝刀一把，书本若干。
试验过程:1、将所有的扁铁条组合起来形成一个人字形框架，使铁条与铁条的两孔对齐，铁条与铁条相互垂直,在其中的一个孔插入一根螺栓并上紧螺母；将框架立放在桌面，加上书本做负载，而后逐步增加书本，直到将框架压垮.记录支撑量。
2、重复第一步但插多一根螺栓到另一对齐的孔，即用双螺栓连接两铁条，而后逐步加上书本负载，记录支撑量。
试验记录：试验分析：试验结论：结构强度与构件的、有关。
1.2 稳固结构的探析 说课课件-高中通用技术苏教版(2019)必修《技术与设计2》
能力目标
通过本课题的学习，努力践 行核心素养的学习，本节课 主要体现①技术意识②创新 设计
学习目标
通过课堂交流，培养学生的 创新精神、合作意识以及严 谨踏实的学习习惯和精益求 精的工作态度。
03
4、 教学重难点
重点
能依据相关技术试验标准对结构的稳定性以及强度进行试验， 并对结构进行改进。
难点
理解结构稳定性和强度的概念及其影响因素。
关键
通过对模型的观察及手动操作，加深对稳定结构的理解
04
讲授法
合作学习-小组 形式来进行实 践活动
5、教学方法
探究式教学法:通过各种 实验﹐结合技术试验， 激发学生探究热情。
直观教学法：通过图片和 实物展示，让学生亲身体 会和感受，激发学生的学 习兴趣和促进相关概念的 理解。
立足于学生的直接经验:通过 “做中学”，以学生的亲手 操作，亲身体验为基础,学生 能发现问题，提出问题，分 析问题，并将所学知识应用 于解决实际问题。，以便更 好的提高和巩固自身的能力。
引导学生归纳知识点
在实验探究活动中教师应 把握时机，强调不仅要 “知其然”，而且要“知 其所以然”。连续追问几 个“为什么?”，进而引导 学生回答出正确要点。
强调学生意识上的转变
学生的技术素养是通过同化与 顺应过程逐步建构起来。本节 具体就是通过了一个鸡蛋站立 实验、一个技术试验、初步应 用到解决实际设计问题等来对 学生的意识进行转变的。
在前面的学习中，学生已经了解了结构的含义，认识了 常见的几种结构，只是一种感性的认识，并未形成对结 构的深层理解，缺乏对结构的理性认识，对于结构稳定 性和强度的内涵容易模糊、混淆。
解决对策 营造气氛、激发兴趣、技术试验
01
