三坐标测量同轴度的方法
三坐标测量同心度方法

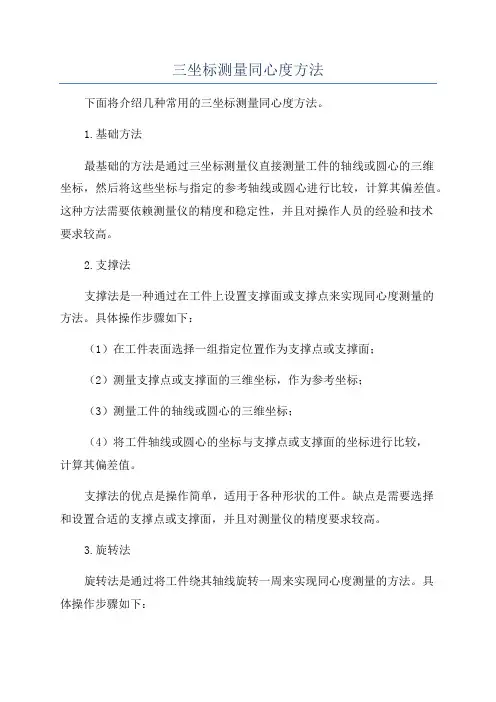

三坐标测量同心度方法下面将介绍几种常用的三坐标测量同心度方法。
1.基础方法最基础的方法是通过三坐标测量仪直接测量工件的轴线或圆心的三维坐标，然后将这些坐标与指定的参考轴线或圆心进行比较，计算其偏差值。
这种方法需要依赖测量仪的精度和稳定性，并且对操作人员的经验和技术要求较高。
2.支撑法支撑法是一种通过在工件上设置支撑面或支撑点来实现同心度测量的方法。
具体操作步骤如下：（1）在工件表面选择一组指定位置作为支撑点或支撑面；（2）测量支撑点或支撑面的三维坐标，作为参考坐标；（3）测量工件的轴线或圆心的三维坐标；（4）将工件轴线或圆心的坐标与支撑点或支撑面的坐标进行比较，计算其偏差值。
支撑法的优点是操作简单，适用于各种形状的工件。
缺点是需要选择和设置合适的支撑点或支撑面，并且对测量仪的精度要求较高。
3.旋转法旋转法是通过将工件绕其轴线旋转一周来实现同心度测量的方法。
具体操作步骤如下：（1）将工件装夹在测量仪上，并平行于测量仪的坐标轴；（2）测量工件的轴线或圆心的三维坐标；（3）旋转工件360度，分别在每个位置测量工件的轴线或圆心的三维坐标；（4）计算每个位置的偏差值，并求取其平均值。
旋转法的优点是适用于不规则形状的工件，操作相对简单。
缺点是需要调整工件的位置和角度，并且对测量仪的刚性和精度要求较高。
4.数学模型法数学模型法是一种通过建立数学模型来实现同心度测量的方法。
具体操作步骤如下：（1）根据工件的形状和几何特征，建立相应的数学模型；（2）将工件放置在测量仪上，并与数学模型进行对比；（3）通过计算模型与实际测量结果之间的偏差，评估工件的同心度。
数学模型法的优点是可以减少测量误差，提高测量精度。
缺点是需要具备一定的数学建模能力和计算机编程技术。
综上所述，三坐标测量同心度的方法有基础方法、支撑法、旋转法和数学模型法等。
不同的方法适用于不同的工件形状和测量要求，操作简单的同时也对测量仪的精度和稳定性要求较高。
三坐标测量同轴度的方法
三坐标测量同轴度的方法三坐标测量同轴度是用于测量两个或多个圆柱形零件或工件之间的同心度或同轴度。
同轴度是指两个圆柱体轴线的平行程度，也可以理解为两个圆柱体轴线的距离差异。
在工程和制造领域中，同轴度对于保证零件的精度和功能非常重要。
1.基准法：首先确定一个基准轴，然后将待测工件固定在坐标测量机上。
通过三坐标测量机测量出待测工件的轴线与基准轴之间的距离，从而求得同轴度。
2.干涉法：利用干涉仪或干涉反射束光学系统，测量工件表面的特征点位置，通过比较特征点的位置和基准位置的差异，进而得出同轴度。
3.镜面反射法：利用三坐标测量机上的平面反射镜测量工件的同轴度。
首先在工件上确定一条基准线，然后通过反射镜将基准线反射到测量机上，再测量基准线在测量机上的位置。
通过对比基准线的实际位置和反射位置，可以得到同轴度。
4.多点测量法：在工件上选择多个测量点，通过三坐标测量机测量每个点的坐标，然后计算每个测量点之间的距离差异。
根据这些差异，可以计算出工件的同轴度。
5.回转法：利用机床的回转轴进行同轴度测量。
首先固定一个测量工件，然后将机床的回转轴与工件的轴线对齐，通过测量工件在回转轴上的位置差异，可以得到同轴度。
6.直接对比法：将待测工件与一个已知同心的参考工件对置，并用三坐标测量机分别测量两者的轴线位置。
通过比较两者的测量结果，可以得到同轴度。
不同的测量方法适用于不同的工件和测量要求。
在实际应用中，需要根据具体情况选择合适的测量方法来进行同轴度测量。
同时，还需要注意仪器的准确度、标定等因素对测量结果的影响。
三坐标测量同轴度方法
三坐标测量同轴度方法同轴度是指测量对象与其中一轴线之间的平行程度。
在三坐标测量中，同轴度的测量是非常重要的，因为同轴度的误差可能会对测量结果产生重要影响。
下面将介绍三坐标测量中的一些常用同轴度测量方法。
一、光学测量法光学测量法是一种常用的同轴度测量方法，通过使用专用的光学投影仪或显微镜等设备，观察被测对象在不同位置上的投影图像，从而判断其同轴度。
这种方法的优点是非接触、高精度，适用于各种形状的测量对象。
二、机械比较测量法机械比较测量法是通过在被测对象的两端安装两个测量传感器，然后通过比较两个传感器的测量值来判断其同轴度。
这种方法的原理是当被测对象在两个传感器上移动时，如果两个传感器的测量结果一致，则说明对象与轴线平行；如果两个传感器的测量结果不一致，则说明对象存在偏差，即同轴度不好。
这种方法的优点是简单、直观，适用于形状较小的测量对象。
三、机械测量法机械测量法是一种直接测量被测对象与轴线之间距离的方法，通过在被测对象和轴线之间安装测距装置，并通过刻度盘或读数器来读取距离值，从而判断同轴度。
这种方法的优点是简单、直观，适用于形状较小的测量对象，但缺点是精度相对较低。
四、电容测量法电容测量法是一种间接测量被测对象与轴线之间距离的方法，通过在被测对象和轴线之间安装电容传感器，并通过测量电容值的变化来判断同轴度。
这种方法的优点是非接触，适用于各种形状的测量对象，但需要较复杂的仪器设备和技术。
五、激光测量法激光测量法是一种高精度、非接触的同轴度测量方法，通过在被测对象上照射激光束，然后利用激光传感器接收反射光信号，并通过分析信号的特性来判断同轴度。
这种方法的优点是高精度、高灵敏度，适用于各种形状的测量对象，但缺点是设备价格相对较高。
需要注意的是，在进行同轴度测量时，应根据被测对象的不同特性和要求选择合适的测量方法，并保证测量环境的稳定性和准确性。
此外，还需要注意测量方法的使用和操作技巧，以确保测量结果的可靠性和精度。
三坐标测量机检测同轴度的方法研究
三坐标测量机检测同轴度的方法研究一、同轴度的定义及影响因素同轴度指的是被测物体内在轴线与给定轴线的偏差程度，例如在生产汽车配件过程中，发动机转子的同心度就是极其重要的同轴度之一。
同轴度对于机械制造来说，是影响产品精度和可靠性的重要因素之一。
因此，在产品的质量检验过程中，测量同轴度的精度和实际效果是需要高度重视的。
同轴度的影响因素主要有以下三个方面：1、材料问题：材料的密度、硬度、热膨胀系数等因素都会对同轴度产生影响；2、生产工艺：生产加工方法、加工顺序、加工精度等工艺因素都会对同轴度产生影响；3、测量设备：选择合适的测量设备对于测量同轴度的结果也有很大的影响，其中，三坐标测量机可以提供非常精确的测量结果。
三坐标测量机能够精确测量被测物体的三维坐标信息，可以用于测量同轴度。
下面将给出三坐标测量机检测同轴度的步骤。
1、准备工作：首先需要准备好被测物体和三坐标测量机，并确定检测的轴线；2、设置测量程序：根据被测物体的特性和检测要求，设置相应的测量程序，并确定测量路径；3、进行测量：按照设定的程序和路径，进行测量，记录测量结果，并进行数据处理和分析；4、分析误差：分析测量结果与理论值或者标准值之间的误差，并进行误差修正。
在进行同轴度的测量和检测过程中，还需要注意以下几点：1、保持测量环境和测量条件的稳定性，以确保测量的精度和可靠性；2、选择合适的测量工具、夹具和探针等设备，以保证测量的准确性和可靠性；3、尽可能降低介质对测量精度的影响，例如通过选择合适的介质使其与被测物体密切接触等方法。
三、结论同轴度对于机械制造来说是影响产品精度和可靠性的重要因素之一，三坐标测量机可以提供非常精确的测量结果。
在三坐标测量机检测同轴度过程中，需要注意保持测量环境和测量条件的稳定性，选择合适的测量工具、夹具和探针等设备，并尽可能降低介质对测量精度的影响。
浅析三坐标测量同轴度方法
是指直径公差为值t，且与基准轴 线同轴的圆柱面内的区域。它有 以下三种控制要素：①轴线与轴 线；②轴线与公共轴线；③圆心 与圆心。 因此影响同轴度的主 要因素有被测元素与基准元素的 圆心位置和轴线方向，特别是轴 线方向。如在基准圆柱上测量两 个截面圆，用其连线作基准轴。 在被测圆柱上也测量两个截面圆， 构造一条直线，然后计算同轴度。
用三坐标测量同轴度的方法
圆心构造一条3D直线，作为公共 轴线，每个圆的直径可以不一致， 然后分别计算基准圆柱和被测圆 柱对公共轴线的同轴度，取其最 大值作为该零件的同轴度。这条 公共轴线近似于一个模拟心轴， 因此这种方法接近零件的实际装 配过程。
2.2 直线度法
2.3 求距法
ቤተ መጻሕፍቲ ባይዱ
个孔做基准轴，评价的结果大大 超出图纸要求，用公共轴线法和 直线度方法评价出来的结果比较 全面的反映出所测范围内的情况。 4、结论 在实际测量中，同轴度的测量 受到多方面的影响。操作者的自 身素质和对图纸工艺要求的理解 不同；测量机的探测误差，探头 本身的误差；工件的加工状态， 表面粗糙度；检测方法的选择，
三坐标测量机检测同轴度的方法研究
三坐标测量机检测同轴度的方法研究三坐标测量机广泛应用于制造业和工业生产领域中，可以进行高精度的三维测量和检测。
同轴度是制造和加工过程中常常需要检测的重要技术指标之一，特别是在传动装置、机械部件等场合下。
本文将介绍在三坐标测量机上进行同轴度测量的方法以及注意事项。
同轴度的概念是指两个轴线在同一轴向上的偏差程度。
在机械制造过程中，要求同轴度尽可能接近于零，以保证机械部件的稳定性和工作效果。
同轴度的测量方法很多，本文将介绍在三坐标测量机上进行同轴度测量的具体步骤。
1. 准备工作：首先，应清洁检测工件和三坐标测量机检测区域，以免影响后续的测量工作。
2. 安装工件：将被测工件安装在三坐标测量机测试平台上，并精确调整其位置和方向，使工件与测试平台表面平行，轴向垂直于测试平台表面。
3. 设置测量参数：打开三坐标测量机软件界面，设置检测方式，包括扫描速度、延迟时间和测量精度等参数。
此外，还需要选择测量探头，其中应根据被测工件的尺寸和形状等特征选择合适的探头类型。
4. 开始测量：在设置好测量参数后，可以开始三坐标测量机的同轴度测量工作，这里需要将测量探头和被测工件轴的中心点对准，调整好红外线光线，启动测量程序，待测量结果显示之后，可以进行记录和分析。
5. 数据分析：根据测量结果进行数据分析，尤其是对于同轴度的测量结果需要进行合理的数据处理，可以利用软件进行数据的直接处理或者进行数据的导出和处理，最终得到合理、准确且可靠的分析结论。
注意事项：在进行同轴度的测量时，制定正确的测量方法和注意事项对于保证测量精度和有效性至关重要。
下面我们将介绍一些在三坐标测量机工作中需要注意的事项。
1. 选择合适的测量探头：不同类型的探头适用于不同类型的工件尺寸和形状，因此正确地选择合适的探头和切换探头是同轴度测量中的重要环节之一。
2. 调整红外光源：常常需要调整红外光源来确保测量探针和工件中心点对齐，建议进行校准和调整来获得准确的光线部署。
三坐标测量机检测同轴度的方法研究
三坐标测量机检测同轴度的方法研究三坐标测量机是一种用于测量工件三维形状和位置的高精度测量设备，广泛应用于机械制造、汽车、航空航天等行业。
在工件加工和装配过程中，同轴度是一个重要的技术指标，它反映了工件内部各部分之间轴线的平行度和同心度。
研究三坐标测量机检测同轴度的方法对于提高工件加工质量和精度具有重要意义。
一、同轴度的概念同轴度是工件内部各部分之间轴线的平行度和同心度。
在零件的设计和加工中，要求零件的各孔和轴线之间的相互位置精确，这就要求零件的各孔和轴线之间的同轴度要求。
二、三坐标测量机检测同轴度的方法1. 传统测量方法传统测量同轴度的方法通常是采用刻度尺、游标卡尺等手动测量工具进行测量，这种方法存在以下问题：一是测量精度低，无法满足高精度要求；二是测量效率低，浪费时间和人力成本；三是人为因素大，容易出现误差；四是无法实现自动化、数字化管理。
2. 三坐标测量机测量同轴度的方法三坐标测量机是一种高精度、高效率的测量设备，因此可以有效地应用于同轴度的测量。
其具体方法如下：（1）建立工件的三维数学模型，导入三坐标测量机软件，并确定测量的基准点和测量路径。
（2）通过三坐标测量机的探头测量工件上各个关键点的坐标，获取工件的实际几何特征数据。
（3）利用三坐标测量机软件的同轴度测量功能，分析工件上各孔的轴线的平行度和同心度，并生成测量报告。
（4）根据测量报告对工件进行修正或调整，以满足同轴度的技术要求。
三、三坐标测量机检测同轴度的技术难点在三坐标测量机检测同轴度的过程中，存在一些技术难点需要克服：1. 基准点确定：工件上的基准点对同轴度的测量影响很大，因此需要准确、稳定的基准点来进行测量。
2. 测量路径规划：工件的复杂形状和内部结构要求测量路径的合理规划，以确保测量点覆盖全面、均匀。
3. 测量精度保证：同轴度的测量需要高精度的测量仪器和精准的测量方法，要求三坐标测量机具备高精度和稳定性。
4. 数据分析和处理：同轴度的数据分析和处理是一个复杂的工程，需要利用专业的软件工具进行分析和处理。
三坐标测量同轴度的方法
三坐标测量同轴度的方法下面将介绍三坐标测量同轴度的方法：1.零件的装夹和校准：在进行同轴度测量之前，首先需要将零件装夹在三坐标测量仪的测量台上，并进行基准校准。
校准主要包括系统误差的消除和坐标系的校正。
2.设定测量参数：在进行测量之前，需要设定测量参数，包括测量的方式、测量精度和测量范围等。
不同的零件需要不同的参数设定。
3.选择测量点位：对于同轴度的测量，需要选择合适的测量点位。
这些点位通常包括轴线的两个端点和轴线表面上的若干个点位。
选取的点位应能够代表整个轴线的特征。
4.进行测量：通过三坐标测量头对选定的点位进行测量。
可以通过旋转表、连续扫描或振动测量等方式进行测量。
测量结果将以三维坐标的形式存储在计算机中。
5.数据分析和处理：根据测量数据进行数据分析和处理。
可以利用计算机软件进行数据处理，计算出轴线的实际位置和直径。
6.测量结果的评估：根据测量结果进行同轴度的评估。
可以通过比较实际测量结果与设定的标准值进行评估，或者通过绘制轴线图形进行直观的评估。
需要注意的是，在进行同轴度测量时，需要注意以下几点：1.测量环境的要求：为了保证测量的精度，需要在净化、无振动和恒温的环境下进行测量。
2.测量仪器的精度：三坐标测量仪的精度对测量结果的准确性有着重要影响。
因此，在选择测量仪器时，需要考虑其精度和稳定性。
3.轴线的几何形状：不同形状的轴线对同轴度测量的要求不同。
对于直线轴线和圆轴线，可以采用不同的测量方法和参数设置。
综上所述，通过三坐标测量仪进行同轴度测量可以提供高精度和高效率的测量结果。
但在实际操作中，需要掌握测量仪器的使用方法，并严格按照操作规程进行测量，以保证测量结果的准确性。
同时，还需要注意测量环境的要求和轴线的特征，以选择合适的测量方法和参数设置。
