UG文件格式的转换(JT-IGES)
基于XML的CAD三维机械设计软件的文件格式转换器X-GOOGLECODE
基于XML的CAD三维机械设计软件的文件格式转换器(1)课题的意义随着计算机硬件水平的不断提高，CAD技术也得到了迅猛的发展和推广。
在CAD 三维机械设计领域，国内，国外形成了多层次，多品种的三维建模软件。
比如 UG，Catia， Pro/E，SolidWorks，Inventor，SolidEdge，JT，等。
国内比较有名的如CAXA实体设计。
根据各行业的特点和个人的习惯不同，每个单位，每个设计师选用的软件各异，使用多个软件的，其熟悉程度也不一样。
显然，由于软件的不同，会造成单位之间，个人之间对设计的文件交换互用的困难，也不利于各种文件的数据利用和交换。
为了充分的发挥各个软件的各自优势，扬长避短，相互利用。
人们对与这些应用软件之间的数据交换能力越来越迫切。
据美国一家专门从事各种CAD文件格式转换的公司研究发现，全球每年由于各种CAD文件转换引起的数据错误，工程延期，和在文件转换中的投入大约需要2000亿美元。
但是由于历史的原因及不同的开发目的，各种CAD机械设计软件的内部数据记录方式和处理方式不尽相同，开发软件的语言也不完全一样。
因此，这些软件之间的数据交换与共享是目前面临的重要课题。
从80年代开始，国外对数据交换标准做了大量的研制，制定工作，也产生了许多标准，如美国的DXF，IGES，ESP，PDES，法国的SET，德国的VDAIS，VDAFS，ISO的STEP等。
这些标准为CAD机械设计软件的数据交互起了极大的促进作用。
其中，在CAD机械设计软件中比较常用的有IGES 和STEP。
但是这些标准中有一个极大的缺点就是，这些文件格式都是以二进制或者ASIC码的形式存储的。
而且都是存储在一个文件中的。
由于二进制和ASIC码结构的复杂性，人们对这些文件的读写经常非常困难。
在加上所有的信息都存储在一个文件中，这就导致对大的文件产生的数据量太大，以致许多CAD系统难以处理。
而且这些标准有非常复杂，导致在两种不同CAD软件之间通过这种标准文件格式做为中间桥梁来转换不同的文件时经常出现破面。
UG文件格式转换教程(emn emp import and export)
把layers设置为“Current” Choose “Current” in layers
© TRW Automotive 2012
Insert Presentation Name & Date Here
点击OK完成 Click OK
© TRW Automotive 2012
Insert Presentation Name & Date Here
11
PCB file exchange
▪ input
▪ output
© TRW Automotive 2012
Input
第一步，直接更改.emn后缀为.brd, .emp后缀改为.lib 1st step. Change file type: the suffix from .emn to .brd
第二步，在UG中新建一个文件 2nd step. New a UG part
选择相应的brd文件即可； Select the direction and file name of the brd file.
© TRW Automotive 2012
Insert Presentation Name & Date Here
5
PCB file exchange
▪ input
▪ output
© TRW Automotive 2012
Insert Presentation Name & Date Here
2
Input
第三步，进入PCB exchange功能在菜单栏中依次选择：start—all applications—PCB exchange. 3rd step. Enter the PCB exchange Menu: Select in menu: start—all applications—PCB exchange
UG-2D图与3D图的转换
UG转换DWG文件的方法2007-12-04 00:30:53 作者: 来源:优米模具网浏览次数:162 收藏我要投稿关于这个问题,我在EDS公司专门问过在EXPORT——2D EXCHANGE——OUTPUT AS 中选dwg file是一种方法,但是不推荐.因为转换的时候中文文字不会显示自然还有外部转换Translators--->转换.也是这个问题所以要完全转换成DWG或者DXF文件.就要以下步骤先在UG图纸情况下输出CGM然后再建立一个新的UG文件，导入这个CGM文件。
（注意，这时候在UG里面是2D）然后才输出DWG或者DXF文件。
这样里面的中文文字也会显示如何控制UG->DWG/DXF 或IGES、STEP 转换文件输出的缺省路径？UG 的Part可以被转成IGES、STEP、DXF/DWG，这种转换过程可以在UG内部用File->Ex port->进行操作；也可以在外部，选择"开始->程序->Unigraphics NX->Translators->"来进行，但是如果是外部进行转换，不能选择输出文件的路径，如何控制？外部转换程序在运行时，根据变量HOMEDRIVE/HOMEPATH来决定输出文件所在路径。
如你希望的输出路径为"H:\ug_parts"，必须定义HOMEDRIVE为"H："，定义HOMEPATH为"\ug_ parts"要改变这两个变量的设置，选择"我的电脑->属性->高级->环境变量"，选择"新建"来设置或选择"编辑"来修改。
当重新执行转换时（即重新选择一次转换程序），新变量才起作用。
DXF转换一、从Auto CAD到UG因为Auto CAD转出的DXF文件不包含公英制单位信息，所以在Auto CAD产生的DXF 文件转入UG之前，必须进行单位设定。

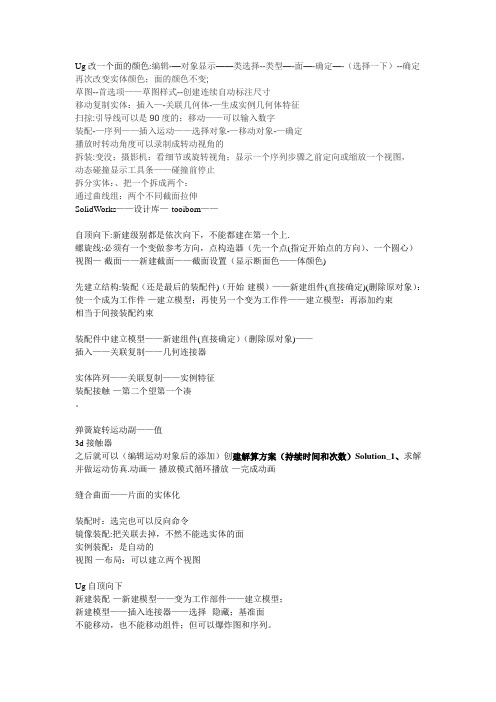

UG功能技巧总结
Ug改一个面的颜色:编辑-—对象显示——类选择--类型—-面—-确定—-（选择一下）--确定再次改变实体颜色；面的颜色不变;草图--首选项——草图样式--创建连续自动标注尺寸移动复制实体：插入—-关联几何体-—生成实例几何体特征扫掠:引导线可以是90度的；移动——可以输入数字装配-—序列——插入运动——选择对象-—移动对象-—确定播放时转动角度可以录制成转动视角的拆装:变没；摄影机：看细节或旋转视角；显示一个序列步骤之前定向或缩放一个视图，动态碰撞显示工具条——碰撞前停止拆分实体：、把一个拆成两个：通过曲线组：两个不同截面拉伸SolidWorks——设计库—-tooibom——自顶向下:新建级别都是依次向下，不能都建在第一个上.螺旋线:必须有一个变做参考方向，点构造器（先一个点(指定开始点的方向）、一个圆心）视图—-截面——新建截面——截面设置（显示断面色——体颜色)先建立结构:装配（还是最后的装配件)（开始-建模）——新建组件(直接确定)(删除原对象）：使一个成为工作件-—建立模型；再使另一个变为工作件——建立模型：再添加约束相当于间接装配约束装配件中建立模型——新建组件(直接确定）（删除原对象)——插入——关联复制——几何连接器实体阵列——关联复制——实例特征装配接触-—第二个望第一个凑。
弹簧旋转运动副——值3d接触器之后就可以（编辑运动对象后的添加）创建解算方案（持续时间和次数）Solution_1、求解并做运动仿真.动画—-播放模式循环播放-—完成动画缝合曲面——片面的实体化装配时：选完也可以反向命令镜像装配:把关联去掉，不然不能选实体的面实例装配：是自动的视图-—布局：可以建立两个视图Ug自顶向下新建装配-—新建模型——变为工作部件——建立模型；新建模型——插入连接器——选择--隐藏；基准面不能移动，也不能移动组件；但可以爆炸图和序列。
扫掠可以通过：一个截面两条路径。
艺术曲面可以通过不同截面和一个路径实例几何体可以创建圆形阵列实体。

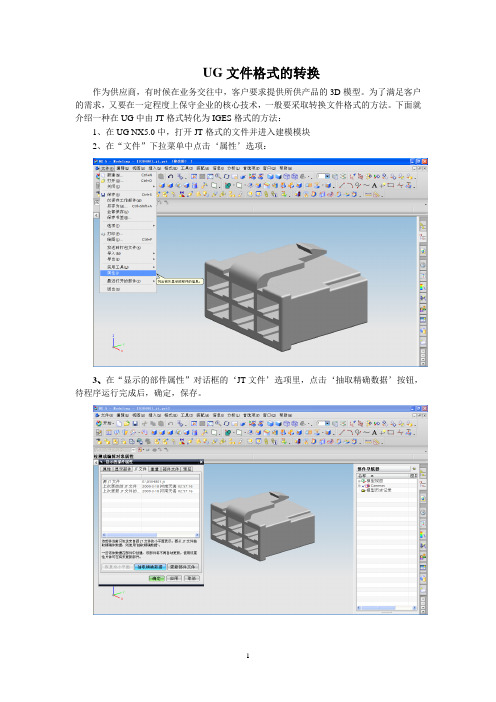

UG文件格式的转换(JT-IGES)
UG文件格式的转换
作为供应商，有时候在业务交往中，客户要求提供所供产品的3D模型。
为了满足客户的需求，又要在一定程度上保守企业的核心技术，一般要采取转换文件格式的方法。
下面就介绍一种在UG中由JT格式转化为IGES格式的方法：
1、在UG NX5.0中，打开JT格式的文件并进入建模模块
2、在“文件”下拉菜单中点击‘属性’选项：
3、在“显示的部件属性”对话框的‘JT文件’选项里，点击‘抽取精确数据’按钮，待程序运行完成后，确定，保存。
4、按企业的相关要求对文件进行保密处理，完成后保存。
5、导出IGES格式文件
5.1注意：“导出至IGES选项”对话框中的“要导出数据”选项的设置如下图：
5.2输入文件名
5.3点击‘确定’开始导出IGES格式的文件
5.4 IGES文件导出完成。
ProENGINEER与MasterCAM、AutoCAD、UG之间图样相互转换的途径
ProENGINEER与MasterCAM、AutoCAD、UG之间图样相互转换的途径ProENGINEER与MasterCAM、AutoCAD、UG之间图样相互转换的途径1、引言Pro/ENGINEER、AutoCAD、MasterCAM、Unigraphics（简称UG）是目前国内外机械制造业中应用较广泛的CAD/CAM软件。
工程技术人员在具有相应许可的情况下，熟练掌握这四种软件图样的相互转换方法，对于提高设计、编程效率是大有益处的。
Pro/ENGINEER是一套具有优秀的三维造型功能、强大的参数化设计和统一数据库管理等特点的CAD/CAM软件，而AutoCAD有完善的二维工程图样设计功能。
因而，结合Pro/ENGINEER的特点进行产品的三维参数化设计，利用AutoCAD强大的二维绘图功能，进行图样的处理和方案保存，是一种可行而有效的方法。
又如，MasterCAM 在中小型模具制造企业中应用较普遍，但其CAD部分功能相对较弱，进行复杂曲面、实体造型时较困难。
因而，可以结合Pro/ENGINEER 的特点进行产品的参数化实体设计，再导入MasterCAM中进行NC程序的编制。
2、图样转换可行性IGES（Initial Graphics Exchange Specification）、DXF(Drawing eXchange File)图形交换文件格式是Pro/ENGINEER、MasterCAM、UG和AutoCAD都支持的文件格式，它们是具有专门格式的顺序文件，可以用各种编辑软件进行编辑，也可以用高级语言来读写。
IGES、DXF文件在四种设计软件中均具有操作简易性和双向性的特点，这使得Pro/ENGINEER与MasterCAM、AutoCAD、UG 之间图样的相互转换成为可能。
3、图样转换的实现3.1 Pro/ENGINEER与MasterCAM 3D图样转换3.1.1 Pro/ENGINEER图样导入MasterCAM实现过程（1）在Pro/ENGINEER中打开要输出的文档。
常用工业设计软件文件相互转换技术
常用工业设计软件文件相互转换技术（ＵＧ、Ｐｒｏ／Ｅ、ＳｏｌｉｄＷｏｒｋｓ、ＡａｕｔｏＣＡＤ）在结构设计和模具、加工的过程中，不同公司之间或同一公司不同应用之间，由于大家使用不同的软件，经常会遇到要把ＵＧ、Ｐｒｏ／Ｅ、ＳｏｌｉｄＷｏｒｋｓ、ＡｕｔｏＣＡＤ的文件数据进行转换和再转换。
一、有关ＵＧ、Ｐｒｏ／Ｅ、ＳｏｌｉｄＷｏｒｋｓ、ＡｕｔｏＣＡＤ软件的简单介绍１．１、最有代表性的ＣＡＤ系统是美国Ａｕｔｏｄｅｓｋ公司开发的具有三维功能的通用二维ＣＡＤ绘图软件—ＡｕｔｏＣＡＤ，如最普及的Ａｕｔｏ－ＣＡＤ２００４是用于机械、工程和设计的ＡｕｔｏＣＡＤ软件产品。
１．２、ＵＧ（全称Ｕｎｉｇｒａｐｈｉｃｓ）是美国ＥＤＳ旗下ＰＬＭＳｏｌｕｔｉｏｎ－ＵＧＳ公司集ＣＡＤ／ＣＡＭ／ＣＡＥ于一体的大型集成软件系统。
其三维复合造型、特征建模、装配建模、装配间隙与干涉检查、机构运动分析和结构有限元分析的功能强大，加上其在技术上处于领先地位的ＣＡＭ，使产品设计、分析和加工一次完成，实现了ＣＡＤ／ＣＡＭ／ＣＡＥ的有机集成。
１．３、Ｐｒｏ／Ｅ（全称Ｐｒｏ／ＥＮＧＩＮＥＥＲ）是美国ＰＴＣ公司的数字化产品设计制造系统。
率先将高端ＣＡＤ系统从航空、航天、国防尖端领域推介到民用制造行业，为现代ＣＡＤ的技术发展与应用普及做出了贡献。
１．４、美国ＳｏｌｉｄＷｏｒｋｓ公司开发的ＳｏｌｉｄＷｏｒｋｓ是一个集二维／三维图形于一体的大型ＣＡＤ软件。
它的特点是：（１）对文件数据有较强的自动修复功能。
（２）输入输出的文件格式非常多，可以很方便的进行文件数据的转换。
（３）您可使用输入ＡｕｔｏＣＡＤ．ｄｘｆ和．ｄｗｇ文件到零件或工程图文件。
二、ＵＧ－草图（ＵＧ－Ｄｒａｆｔｉｎｇ）与ＤＸＦ／ＤＷＧ文件相互转换２．１、问题的提出：２．１．１就中国用户来说，由于制造设备目前还没有完全现代化，真正ＣＡＤ／ＣＡＭ一体化的制造企业不多，因此，在产品生产过程中为了控制加工件的精度，仍然需要零部件的标注有详细公差标准的二维设计图纸。
UG3D图纸STP IGS和CATIA转换技巧
UG图档转换技巧2019-05-08 07:00:27在结构设计的过程中经常会遇到要把PROE和UG的3D数据进行转换，但如果我们不掌握一定的技巧则会出现很多的破面，给我们分模和加工带来很多的不便。
值得一提的是，我很讨厌去修补破面，最多让PROE系统自动修补一下。
下面我给大家介绍一种基本不需要修补破面的方法。
值得申明的是，这里只是我的一家之言，不当之处还请各位同行批评指正。
首先，大家要明白3D数据转换过程中出现破面的原因主要是软件之间的算法和精度不同所导致的。
一般情况下我们把UG档转到PROE中时采用的格式是STP或CATIA，最好不要采用IGS，因为前面两种格式是针对实体，而IGS则是针对曲面。
在转换过程中，我们首先要知道模型的尺寸大小，如果模型很小，而且又有很多小圆角、倒角特征则我们最好做个操作：把模型放大数倍，放大后的模型中就没有小特征了。
之后我们在UG中以STP的格式将模型导出。
在PROE中导入STP格式时，我们首先新建一个空的零件文档，再插入要导入的文件就ＯＫ了，一般系统已经直接生成了实体，如果还有破面可以再把精度调到系统的最大值0.01（这一点有时特别重要），再有破面的话就让系统自动修补一下。
当然如果UG中的模型本来就很大，那就没有必要将模型放大了，但是当我们导入PROE中发现有破面时你不妨试试放大模型的方法。
值得一提的是如果STP格式还有破面的话，可以试试C ATIA格式！PROE转到UG中就简单多了，我们可以用TRANSMAGIC这个软件先把PROE档打开，然后另存为UG格式，再在UG中导入时选择parasolid格式即可。
一般得到的就是实体了。
首先我们要知道手头的IGS格式文档是PROE还是UG中转来的，如果是PRO E中转来的我们就用PROE将其导入，如果是UG中转来的当然要选择在UG中导入，因为软件接收自己导出的文件格式肯定错误是最小的。
当然，用PROE导入时如果有破面别忘了更改精度，用UG导入时，如果缝合生成不了实体别忘了改大缝合的公差。
UG内部设置
1.在ug中，怎样将零件的单位改过来？我来告诉你吧。
只是数值不变，单位变化首先：打开UG part 文件，进入Modeling.Tools----->Expression----->export 产生XX.exp 文件. 关闭文件。
接着：通过“Ug_convert_part -in (-mm) XX.prt ”转化为公制最后：重新打开UG part 文件。
进入Modeling.Tools----->Expression----->Import with option(Replace Existing).AND THE LAST, 祝你成功！2.如何在将UG的Part输出成IGES格式时将所有实体边缘也一起输出?UG的Part可以被输出成IGES格式以便于传递到其它系统。
在UG中可以选择File->Export->IGES进行这一操作；但缺省情况下IGES输出不选择UG Part中的实体边缘Solid Edge。
如何在IGES输出中添加这一项？Unigraphics NX（或相应的UG目录ugs180…）目录下的IGES子目录中，编辑文件igesexport.def在其中查找"UGI_CURVE_MASK" ，在这一行尾部添加",All Solid Edges"保存igesexport.def文件。
注：适用于UGV16及以上版本3.在UG的模型空间标注尺寸或输入文字在UG的模型(Modeling)空间标注尺寸或输入汉字1．打开UG的图纸(Drafting)空间，关闭〈Display Drawing〉。
Application ------ DraftingDrawing ------ Display Drawing: off2．在UG的模型(Modeling)空间标注尺寸或输入文字，需要及时改变WCS。
Toolbox ------ DimensionToolbox ------ Annotation Editor* 标注的尺寸或文字为当前视图的属性，所以只能用Orient View改变视图，不能用Replace View改变视图。
UG快捷命令大全
UG快捷命令大全给您提供方便，祝您学习快乐！文件(F)-新建(N)... Ctrl+N文件(F)-打开(O)... Ctrl+O文件(F)-保存(S) Ctrl+S文件(F)-另存为(A)... Ctrl+推移+A文件(F)-绘图(L)... Ctrl+P文件(F)-导入(M)-部件(P)... Ctrl+1文件(F)-导入(M)-I-DEAS... Ctrl+7文件(F)-导入(M)-Parasolid... Ctrl+2文件(F)-导入(M)-NX-2D... Ctrl+8文件(F)-导入(M)-CGM... Ctrl+9文件(F)-导入(M)-STL... Ctrl+0文件(F)-导入(M)-IGES... Ctrl+3文件(F)-导入(M)-Step203... Ctrl+4文件(F)-导入(M)-DXF/DWG(&D)... Ctrl+5文件(F)-导出(E)-部件(P)... 推移+1文件(F)-导出(E)-Parasolid... 推移+2文件(F)-导出(E)-CGM... 推移+9文件(F)-导出(E)-JPEG... 推移+8文件(F)-导出(E)-TIFF... 推移+7文件(F)-导出(E)-IGES... 推移+3文件(F)-导出(E)-Step203... 推移+4文件(F)-导出(E)-DXF/DWG... 推移+5文件(F)-导出(E)-2D 转换（2）... 推移+6文件(F)-执行(T)-图形交互编程(Grip)... Ctrl+G文件(F)-执行(T)-Grip 调试(D)... Ctrl+推移+G文件(F)-执行(T)-NX 打开... Ctrl+U编辑(E)-撤销列表(U)-1 进入“建模”Ctrl+Z编辑(E)-粘贴(P) Ctrl+V编辑(E)-删除(D)... Ctrl+D Delete编辑(E)-选择(L)-全选(A) Ctrl+A编辑(E)-隐藏(B)-隐藏(B)... Ctrl+B编辑(E)-隐藏(B)-互换显示与隐藏(R) Ctrl+推移+B编辑(E)-隐藏(B)-不隐藏所选的(S)... Ctrl+推移+K编辑(E)-隐藏(B)-显示部件中所有的(A) Ctrl+推移+U编辑(E)-变换(N)... Ctrl+T编辑(E)-对象显示(J)... Ctrl+J编辑(E)-曲线(V)-全部(A)... 推移+E编辑(E)-曲线(V)-修整(T)... 推移+T编辑(E)-曲线(V)-裁剪角(C)... 推移+C编辑(E)-曲线(V)-分割(D)... 推移+D编辑(E)-曲线(V)-Curve Length... 推移+L编辑(E)-特征(F)-去除参数(V)... 推移+V编辑(E)-曲面(R)-扩大(A)... Alt+推移+L编辑(E)-面(A)... G视图(V)-操作(O)-缩放(Z)... Ctrl+推移+Z视图(V)-操作(O)-旋转(R)... Ctrl+R视图(V)-操作(O)-截面(C)... Ctrl+H视图(V)-布局(L)-新建(N)... Ctrl+推移+N视图(V)-布局(L)-打开(O)... Ctrl+推移+O视图(V)-布局(L)-充满所有视图(F) Ctrl+推移+F视图(V)-可视化(V)-高质量图片(H)... Ctrl+推移+H视图(V)-信息窗口(I) F4视图(V)-重设方位(E) Ctrl+F8插入(S)-基准/点(D)-基准平面(D)... D插入(S)-基准/点(D)-点(P)... P插入(S)-基准/点(D)-点集(S)... Q插入(S)-曲线(C)-弧/圆(C)... Ctrl+C插入(S)-曲线(C)-基本曲线(B)... B插入(S)-曲线(C)-矩形(R)... 推移+R插入(S)-曲线(C)-多边形(P)... 推移+Y插入(S)-曲线(C)-螺旋(X)... 推移+H插入(S)-曲线(C)-规律曲线(W)... 推移+W插入(S)-曲线(C)-样条(S)... S插入(S)-曲线中的一条曲线(F)-偏置(O)... 推移+O插入(S)-曲线中的一条曲线(F)-在面上偏置... 推移+F 插入(S)-曲线中的一条曲线(F)-桥接(B)... 推移+B 插入(S)-曲线中的一条曲线(F)-简化(S)... 推移+M 插入(S)-曲线中的一条曲线(F)-合并(J)... 推移+J 插入(S)-曲线中的一条曲线(F)-投影(P)... 推移+P 插入(S)-曲线中的一条曲线(F)-组合投影(C)... 推移+N 插入(S)-曲线中的一条曲线(F)-缠绕/展开(W)... 推移+Q 插入(S)-体的曲线(U)-相交(I)... 推移+I 插入(S)-体的曲线(U)-截面(S)... 推移+S 插入(S)-体的曲线(U)-抽取(E)... 推移+X插入(S)-设计特征(E)-拉伸(E) (X)插入(S)-设计特征(E)-回转 (V)插入(S)-设计特征(E)-长方体(K)... K插入(S)-设计特征(E)-圆柱体(C)... Y插入(S)-设计特征(E)-圆锥(O)... O插入(S)-设计特征(E)-球(S)... R插入(S)-设计特征(E)-孔(H)... Alt+H插入(S)-设计特征(E)-圆台(B)... Alt+B插入(S)-设计特征(E)-腔体(P)... Alt+K插入(S)-设计特征(E)-凸垫(A)... Alt+D插入(S)-设计特征(E)-Emboss... Alt+Z插入(S)-设计特征(E)-键槽(L)... Alt+L插入(S)-设计特征(E)-沟槽(G)... Alt+G插入(S)-关联复制(A)-抽取(E)... Alt+X插入(S)-关联复制(A)-引用(I) (I)插入(S)-联合体(B)-并(U)... Alt+U插入(S)-联合体(B)-差(S)... Alt+S插入(S)-联合体(B)-相交(I)... Alt+I插入(S)-联合体(B)-缝合(W)... E插入(S)-Trim-Divide Face... Alt+J插入(S)-Trim-合并面(J)... Alt+Q插入(S)-Trim-Trim Body... T插入(S)-Trim-分割(P)... Alt+P插入(S)-Trim-修整片体(R)... Alt+推移+T插入(S)-Offset/Scale-Offset Surface... Alt+V插入(S)-Offset/Scale-偏置面(F)... Alt+O插入(S)-Offset/Scale-比例(S)... Alt+A插入(S)-Offset/Scale-加厚片体(T)... F2插入(S)-Offset/Scale-Shell... H插入(S)-Offset/Scale-包含几何体(G)... F3插入(S)-细节特征(L)-边倒圆(E)... Alt+E插入(S)-细节特征(L)-面倒圆(F)... Alt+F插入(S)-细节特征(L)-软倒圆(S)... Alt+推移+F插入(S)-细节特征(L)-桥接(B)... Alt+推移+B插入(S)-细节特征(L)-倒角(C)... Alt+C插入(S)-细节特征(L)-草图(T)... Alt+T插入(S)-曲面(R)-延伸(X)... Alt+推移+X 插入(S)-曲面(R)-由四点决定的曲面（4）.. Alt+推移+4 插入(S)-曲面(R)-通过点(H)... Alt+推移+P 插入(S)-网格曲面(M)-直纹面(R)... L插入(S)-网格曲面(M)-通过曲线(T)... U插入(S)-网格曲面(M)-通过曲线网格(M)... M插入(S)-网格曲面(M)-1x1... Alt+1插入(S)-网格曲面(M)-1x2... Alt+2插入(S)-网格曲面(M)-2x0... Alt+3插入(S)-网格曲面(M)-2x2... Alt+4插入(S)-网格曲面(M)-nxn... Alt+5插入(S)-网格曲面(M)-截面(S)... Alt+推移+S插入(S)-网格曲面(M)-N 边表面(I)... Alt+推移+N插入(S)-扫描(W)-扫描(S)... W插入(S)-扫描(W)-沿导引线扫描(G)... Alt+W插入(S)-弯边曲面(G)-按规律延伸(L)... Alt+推移+W 插入(S)-直接建模(I)-替换面(R)... F格式(R)-层的设置(S)... Ctrl+L格式(R)-在视图中可见(V)... Ctrl+推移+V格式(R)-WCS-原点(O)... Alt+0格式(R)-WCS-旋转(R)... Alt+9格式(R)-WCS-方位(N)... Alt+8格式(R)-WCS-显示(P) Alt+7格式(R)-WCS-保存(S) Alt+6工具(T)-表达式(X)... Ctrl+E工具(T)-日记(J)-播放(P)... Alt+F8工具(T)-日记(J)-编辑(E) Alt+F11工具(T)-宏(R)-开始记录(R)... Ctrl+推移+R工具(T)-宏(R)-回放(P)... Ctrl+推移+P工具(T)-宏(R)-步长(S)... Ctrl+推移+S信息(I)-对象(O)... Ctrl+I信息(I)-点(P)... C分析(L)-距离(D).. N分析(L)-角度(A)... A分析(L)-曲线(C)-Refresh Curvature Graphs Ctrl+推移+C分析(L)-简单干涉(I)... Ctrl+X预设置(P)-对象(O)... Ctrl+推移+J预设置(P)-选择(E)... Ctrl+推移+T应用(N)-建模... Ctrl+M应用(N)-制图(D)... Ctrl+推移+D应用(N)-加工(N)... Ctrl+Alt+M应用(N)-装配(L) Ctrl+Alt+W应用(N)-基础环境(G)... Ctrl+W帮助(H)-在线帮助(C)... F1刷新(S) F5适合窗口(F) Ctrl+F缩放(Z) F6旋转(O) F7视图方向(R)-正二测视图(T) Home视图方向(R)-正等测视图(I) End视图方向(R)-俯视图(O) Ctrl+Alt+T视图方向(R)-前视图(F) Ctrl+Alt+F视图方向(R)-右视图(R) Ctrl+Alt+R视图方向(R)-左视图(L) Ctrl+Alt+L捕捉视图(N) F8文件-导入X_T (Parasolid) Shift+O文件-导入-IGES（打开此类型文件尽量用导入，可节省很多时间） Shift+I文件-导入-STEP203（打开此类型文件尽量用导入，…） Shift+P 文件-导入-DXF/DWG （打开此类型文件尽量用导入，…）Shift+D文件-导出- X_T Parasolid Alt+O文件-导出-JPEG （改模或者出新模抓图用）Alt+J文件-导出-IGES (可保持实体颜色，事先设置好记事本类型文件) Alt+I文件-导出-STEP203 (可保持实体颜色，….) Alt+P文件-导出-2D 转换 (转2D图…)Alt+D编辑-撤消Ctrl+Z编辑-删除Ctrl+D编辑-选择-全选 Ctrl+A编辑-隐藏-隐藏 Ctrl+B编辑-隐藏-反向隐藏全部 Ctrl+Shift+B编辑-隐藏-取消隐藏所选的 Ctrl+Shift+K编辑-隐藏-显示部件中所有的 Ctrl+Shift+U编辑-变换 Ctrl+T编辑-对象显示 Ctrl+J适合窗口 Ctrl+F视图-剖面切换 H视图-剖面 Ctrl+H视图-另存为（类似与PROE的定制视图方位，当转图时很有用）Shift+S插入- -基准平面 Alt+Q插入-基准/点（用非关联的） Alt+W插入-基本曲线 Alt+E插入-拉伸 E插入-抽取（线面体） Alt+C插入-求和Alt+U插入-求差 Alt+S插入-缝合 W插入-分割面（分模及拔模时用）Alt+F2插入-合并面（用处较广泛）F2插入-分割 Alt+X插入-修剪的片体Shift+X插入-修剪与延伸 C插入-边倒圆 1插入-面倒圆 2插入-倒斜角 3插入-拔模 4插入-直纹面 5插入-约束面 6插入-N 边曲面 N插入-变化的扫掠V插入-替换面 L格式-图层的设置Ctrl+L格式-移动至图层 Alt+M格式-复制至图层 Ctrl+Shift+C。
