地下管线探测方案
地下管线探测方案近年来，城市的建设和发展步伐越来越快，为了满足人们对基础设施的需求，地下管线的规模也不断扩大。
然而，地下管线一直以来都是一个难题，因为它们隐藏在地下深处，很难被察觉和探测。
在施工、维护和扩建城市过程中，如何准确、快速地探测地下管线，成为了重要的任务。
本文将探讨一些常见的地下管线探测方案，并探索其优缺点。
一、地下管线探测方案的分类地下管线的探测方案可以根据不同的原理和技术分类。
常见的方案包括地下电磁探测、地下声波探测、地下雷达探测和地下图像探测等。
1. 地下电磁探测地下电磁探测是利用电磁波与地下管线的相互作用原理来进行探测的一种方法。
该方法通过测量地下管线对电磁波的反射、干扰和散射等现象，来确定地下管线的位置、方向和尺寸。
这种方法的优点是探测范围广，可以对不同类型的管线进行探测。
然而，由于地下管线材料和地下环境的不同，电磁波的传播和反射特性也各不相同，因此在具体应用中需要结合地下管线的特点来选择不同的探测频率和设备。
2. 地下声波探测地下声波探测是通过发射声波信号，并通过接收器接收反射回来的声波信号来确定地下管线的位置和方向。
这种方法的优点是探测精度高，可以对地下管线进行准确的定位。
然而，由于声波在地下传播会受到地下介质的影响，导致传播距离和探测深度有限。
3. 地下雷达探测地下雷达探测是利用雷达原理进行探测的一种方法。
通过发射射频信号，并接收反射回来的信号，来确定地下管线的位置、深度和尺寸。
这种方法的优点是探测速度快，可以实时显示地下管线的情况。
然而，由于地下管线材料的不同，雷达信号的传播特性也会有所不同，需要针对不同的管线类型进行参数调整。
4. 地下图像探测地下图像探测是利用声波、电磁波等不同物理量的测量结果，通过计算机图像处理技术生成地下管线的图像。
这种方法的优点是可以直观地显示地下管线的位置、形状和尺寸。
然而，由于地下管线材料和地下环境的不同，生成的图像受到噪音和散射的干扰，对操作人员的经验要求较高。
地下管线探测技术方案
地下管线探测技术方案地下管线是城市基础设施的重要组成部分，包括给水管线、燃气管线、电力线路、通信线路等。
对于地下管线的准确探测和定位，对于城市建设和日常维护至关重要。
因此，地下管线探测技术方案的制定和实施显得尤为重要。
一、地下管线探测技术的重要性。
地下管线是城市基础设施的重要组成部分，其准确位置的探测对于城市建设和日常维护至关重要。
在城市建设中，如果对地下管线位置的探测不够准确，可能会导致施工过程中对管线的破坏，进而影响城市基础设施的正常运行。
而在日常维护中，对地下管线的准确探测可以帮助相关部门更好地进行管线的维护和修缮工作，确保城市基础设施的安全和稳定运行。
二、地下管线探测技术方案的制定原则。
1. 安全性原则，地下管线探测技术方案的制定应以保障人员和设备安全为首要原则，确保在探测过程中不对周围环境和其他设施造成影响。
2. 准确性原则，地下管线探测技术方案应确保对地下管线的探测结果准确无误，避免因探测不准确而导致的施工事故或维护失误。
3. 高效性原则，地下管线探测技术方案应尽可能提高探测效率，减少探测过程对城市交通和其他设施的影响，以降低城市建设和维护成本。
三、地下管线探测技术方案的具体内容。
1. 地下雷达探测技术，地下雷达探测技术是一种非破坏性探测技术，通过发送电磁波并接收反射波来确定地下管线的位置和深度。
该技术具有探测范围广、准确性高、操作简便等优点，适用于城市道路、广场等区域的地下管线探测。
2. 电磁法探测技术，电磁法探测技术是利用地面感应线圈产生的电磁场与地下物体产生的感应电流相互作用，通过测量感应电流的大小和方向来确定地下管线的位置和走向。
该技术适用于对埋深较浅的地下管线进行探测，具有探测速度快、成本低的特点。
3. 激光扫描探测技术，激光扫描探测技术是利用激光雷达扫描地面，通过测量激光束的反射时间和角度来确定地下管线的位置和高程。
该技术适用于对地下管线进行三维精确探测，具有高精度、高效率的特点。
地下管线探测工程普查实施方案
地下管线探测工程普查实施方案(总66页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除梅州市地下管线探测工程地下管线普查实施方案梅州市城市基础地理信息中心梅州市城市测绘研究院二〇一四年六月目录1、地下管线普查实施方案................ 错误!未定义书签。
前言............................................. 错误!未定义书签。
工作范围及工作内容............................... 错误!未定义书签。
工作范围...................................... 错误!未定义书签。
工作内容...................................... 错误!未定义书签。
项目规模及工期............................... 错误!未定义书签。
精度要求......................................... 错误!未定义书签。
地下管线探查精度要求......................... 错误!未定义书签。
地下管线测量精度要求......................... 错误!未定义书签。
地下管线图测绘精度要求....................... 错误!未定义书签。
作业标准......................................... 错误!未定义书签。
作业标准...................................... 错误!未定义书签。
地下管线测绘基准.............................. 错误!未定义书签。
探查前的技术准备................................. 错误!未定义书签。
地下管线探测技术方案
以我给的标题写文档，最低1503字，要求以Markdown文本格式输出，不要带图片，标题为：地下管线探测技术方案## 地下管线探测技术方案### 1. 引言地下管线的准确位置和信息对于城市建设、维护和修复工作至关重要。
然而，由于地下管线通常埋设在地下深处，对其进行准确地探测是一项具有挑战性的任务。
本文档将介绍一种地下管线探测技术方案，旨在帮助工程师和施工人员更好地定位和管理地下管线。
### 2. 技术原理地下管线探测技术方案主要基于以下几种原理：#### 2.1 高频电磁感应高频电磁感应原理利用地下管线中流动的电流所产生的磁场来探测管线位置。
通过发送高频电磁波并测量其回波信号，可以确定管线的位置和深度。
该技术适用于金属管线的探测，并且具有较高的准确性。
#### 2.2 地面雷达地面雷达技术利用雷达波束穿透地下，并通过测量回波信号来确定管线的位置和深度。
该技术适用于非金属管线（如塑料管道）的探测，并可以提供较高的分辨率。
#### 2.3 GPS定位全球定位系统（GPS）定位技术可以通过接收卫星信号来确定设备的位置。
该技术可以与其他探测技术结合使用，提供准确的管线位置信息。
### 3. 技术方案基于上述技术原理，我们提出了以下地下管线探测技术方案：#### 3.1 预探测与确定区域范围在开始管线探测前，首先需要对目标区域进行预探测，确定潜在的管线位置。
这可以通过地理信息系统（GIS）数据、地下管线图纸和历史资料等方式进行。
根据预探测结果，确定探测区域范围，减少探测面积和工作量。
#### 3.2 进行探测工作根据确定的探测区域范围，选择合适的探测设备进行工作。
根据管线种类和是否为金属，选择适合的探测技术进行探测。
对于金属管线，可以使用高频电磁感应技术进行定位；对于非金属管线，可以使用地面雷达技术。
在探测过程中，可以结合使用GPS 定位技术，提高定位的准确性。
#### 3.3 数据处理与分析对于探测得到的数据进行处理和分析，可以使用专业的地下管线探测软件，对数据进行解译和分析。
地质雷达探测地下管线检测方案
地质雷达探测地下管线检测方案地质雷达是一种无损探测地下管线的先进设备，可以通过电磁波的反射和吸收来获取地下管线的位置和信息。
下面是一个基于地质雷达的地下管线检测方案。
一、设备介绍地质雷达是一种通过发送短脉冲电磁波并接收反射信号的设备，可以扫描地下多个层次，在地质和工程环境中精确定位地下管线，并提供关于管线类型、深度、尺寸和状态的信息。
二、检测方案的步骤1.前期准备工作在进行地质雷达探测之前，需要进行准备工作。
首先确定探测区域和要检测的管线类型。
然后获取相关的地图和平面图，并与现场地形进行对照。
2.设定仪器参数根据具体的探测需求，设定地质雷达仪器的参数。
参数包括发射频率、扫描速度、采样间隔等。
根据不同的管线类型和深度，可以调整参数以达到较好的检测效果。
3.数据采集将地质雷达仪器放置在探测区域的一个起始位置，开始进行数据采集。
仪器将通过发射和接收电磁波的方式获取地下管线的反射信号。
采集数据时，需要保持仪器的稳定和平行于地面运动，以确保数据的准确性。
4.数据处理与分析将采集的数据导入计算机软件，进行数据处理和分析。
根据仪器的反射信号，可以识别出管线的位置和深度，并且可以确定管线的类型、尺寸和状态。
数据处理和分析的过程需要经验丰富的技术人员进行，以确保结果的准确性和可靠性。
5.结果呈现将处理和分析得到的结果进行呈现。
可以通过绘制地图、制作三维模型或者报告的方式展示地下管线的位置和信息。
结果的呈现可以帮助相关部门和工程人员更好地了解地下管线的情况，为后续工程施工和维护提供参考。
三、方案的优势和应用范围1.高效准确：地质雷达探测可以在较短时间内完成对大面积地下区域的检测，准确显示管线的位置和信息，避免了传统人工探测的耗时和不准确性。
2.无损探测：地质雷达是一种无损探测技术，不需要对地下管线进行破坏性开挖，减少了对地下设施的损坏和成本。
3.广泛应用：地质雷达可以用于检测各种类型的地下管线，如供水管网、燃气管网、电力线路、通信线路等，适用范围广泛。

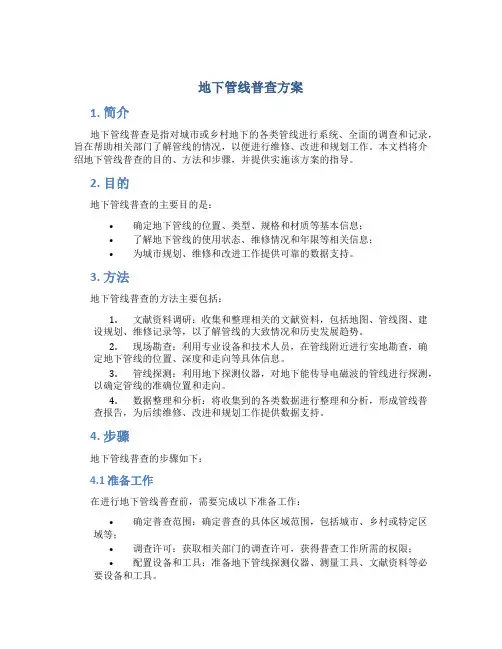

地下管线普查方案
地下管线普查方案1. 简介地下管线普查是指对城市或乡村地下的各类管线进行系统、全面的调查和记录，旨在帮助相关部门了解管线的情况，以便进行维修、改进和规划工作。
本文档将介绍地下管线普查的目的、方法和步骤，并提供实施该方案的指导。
2. 目的地下管线普查的主要目的是：•确定地下管线的位置、类型、规格和材质等基本信息；•了解地下管线的使用状态、维修情况和年限等相关信息；•为城市规划、维修和改进工作提供可靠的数据支持。
3. 方法地下管线普查的方法主要包括：1.文献资料调研：收集和整理相关的文献资料，包括地图、管线图、建设规划、维修记录等，以了解管线的大致情况和历史发展趋势。
2.现场勘查：利用专业设备和技术人员，在管线附近进行实地勘查，确定地下管线的位置、深度和走向等具体信息。
3.管线探测：利用地下探测仪器，对地下能传导电磁波的管线进行探测，以确定管线的准确位置和走向。
4.数据整理和分析：将收集到的各类数据进行整理和分析，形成管线普查报告，为后续维修、改进和规划工作提供数据支持。
4. 步骤地下管线普查的步骤如下：4.1 准备工作在进行地下管线普查前，需要完成以下准备工作：•确定普查范围：确定普查的具体区域范围，包括城市、乡村或特定区域等；•调查许可：获取相关部门的调查许可，获得普查工作所需的权限；•配置设备和工具：准备地下管线探测仪器、测量工具、文献资料等必要设备和工具。
4.2 文献资料调研在进行现场勘查之前，应首先收集和整理相关的文献资料，包括地图、管线图、建设规划、维修记录等。
通过阅读和分析这些资料，可以了解地下管线的大致情况和历史发展趋势，为后续现场勘查做好准备。
4.3 现场勘查现场勘查是地下管线普查的关键步骤。
在进行现场勘查时，需要：1.确定勘查路线：根据文献资料和实地情况，确定需要勘查的路线和区域；2.测量管线位置和深度：使用测量仪器，测量管线的位置和深度，并将数据记录下来；3.记录观察结果：对管线的类型、规格、材质、年限、维修情况等进行观察和记录。
地下管线探测技术方案
地下管线探测技术方案随着城市建设的不断扩大，地下管线越来越复杂，其隐患也越来越多。
在进行城市道路拓宽、地铁、水电等建设时，必须先清楚地知道地下管线的具体情况，才能避免对其造成损毁并确保施工安全。
下面，本文就地下管线探测技术方案进行了详细的介绍。
一、地下管线探测技术简介地下管线探测技术是指利用现代化的仪器和设备对地下各种管线进行探测和确定其走向和位置等信息的一种技术手段。
目前，地下管线探测技术经历了从传统的人工探测到电磁波探测、地雷雷达探测、激光雷达探测等多种探测方式的发展，应用范围也从最初的水泥管道延伸到如今的电缆、光缆、燃气管道、暖通管道等多种管线。
二、地下管线探测技术方案1.传统探测法传统探测法是指利用人工来确定地下管线信息的一种方法。
这种探测方法主要包括地下勘探、现场调查、破拆挖掘等方式。
这种方法有其一定的优点，其准确性较高，对资金和设备的要求也较低。
但是，这种方法所需的时间相对较长，且会对周围环境造成一定的影响。
2.电磁波探测法电磁波探测法是利用电磁波在地下管线中传播时的反射、衍射、透射等声波特性来探测管线位置的一种方法。
它在探测时既可以进行非接触探测，也可以进行接触式探测。
利用电磁波探测法能够对各种电缆、水利管线、燃气管线进行探测，并且在准确度和稳定性方面也具有很高的优势。
3.地雷雷达探测法地雷雷达探测法是一种新型的地下管线探测技术，其原理是利用雷达信号穿透地下不同物质与结构，通过反射信号将地下管线的位置、类型、径情况等信息传送到接收系统中，以此来实现地下管线的探测。
相比于其它探测技术，地雷雷达探测法具有探测深度高、精度高、实时性好等特点，且在不同地质环境下均能适用。
4.激光雷达探测法激光雷达探测法的原理是在地面上激发激光信号，利用光电探测器接收地下管线反射的光信号，然后将光信号处理成图像的方式，以此确定地下管线的位置和类型等信息。
激光雷达探测法准确度高，速度快，且不会对地下管线造成损坏，因此被应用到多个领域中。
地下管线探测作业规程指导指导方案
地下管线探测作业规程指导指导方案1.概述地下管线探测作业是指通过使用专业设备和技术手段，对地下埋设的各类管线进行定位、识别和标记，以保证施工、维修和改造工作安全、高效进行的一项工作。
本指导方案旨在规范地下管线探测作业，确保作业人员的安全，减少事故发生的可能性。
2.作业人员资质2.1.所有参加地下管线探测作业的人员必须具备相关证书和资质，且持证上岗。
2.2.作业人员应定期参加相关安全培训，熟悉地下管线探测设备的操作及应急处理方法。
3.作业前的准备3.1.作业前应向相关单位或业主了解地下管线的基本情况，并获取相关的地下管线图纸。
3.2.作业人员应对探测设备进行检查和测试，确保设备正常工作并具备足够的电量。
4.作业流程4.1.作业人员应按照地下管线图纸上标注的管线位置进行探测。
4.2.作业人员应在进行探测前，将探测仪器合理设置并进行校准，确保准确性。
4.3.作业人员应采用适当的速度进行探测，确保探测结果的可靠性。
4.4.在探测过程中，作业人员应密切观察仪器的指示及报警情况，发现有异常情况时应立即停止探测并采取相应的应急处理措施。
4.5.作业人员应将探测到的地下管线进行明确的标记，以便后续的施工作业。
5.安全防护5.1.作业人员应配备并正确穿戴安全防护装备，包括安全帽、防护眼镜、耳塞、手套等。
5.2.作业人员应在现场显眼位置设置标识牌，提醒周围人员有地下管线探测作业正在进行。
5.3.作业现场应设置警示线，限制非作业人员进入。
5.4.作业人员在探测过程中应避免接触高压、高温或其他危险物质。
6.事故应急处理6.1.作业人员应具备相应的应急处理能力，能够正确处理常见的事故和紧急情况。
6.2.发生意外事故时，作业人员应立即停止作业，并第一时间报告相关负责人，进行相应的应急救援。
6.3.在应急处理过程中，应保持现场秩序和人员安全，确保事故不扩大化。
7.结束与总结7.1.完成地下管线探测作业后，作业人员应将探测设备进行清洁和维护，确保设备的良好状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（一）管线探测项目实施方案1、概述XX县位于XX省西南部，地处东经100度29分～102度40分、北纬24度08分～28度36分之间。
县城海拔1454米，地势西北高、东南低。
根据本工程的特点，地下管线探查在充分搜集和分析已有调绘图等资料的基础上，采用实地调查、仪器探测和辅助方法等相结合的方法进行。
探测过程遵循从已知到未知，从明显到隐蔽，从金属管线到非金属管线的顺序进行，分组分区域逐片完成。
2．任务城市地下管线探测的任务是：查明地下管线的平面位置、高度、埋深、走向、管径、压力、材质、规格性质、敷设年代、产权单位并绘制成地下管线平面图、断面图。
3．目的城市地下管线探测的目的，就是查清地下管线现状和建档并为建立科学、完整、准确的地下管线信息管理系统，为城市规划、建设与管理提供可靠的基础资料。
4、工程概况XX县县城建成区约6平方公里范围内所有XX县住房和城乡建设局负责维护管理的路灯电力线，全长约55公里（包括少量红绿灯地下管线、强电地下管线）。
5、探测依据与技术要求（1）国务院《国务院办公厅关于加强城市地下管线建设管理的指导意见》（国发办〔2014〕27号）；（2）住房城乡建设部等部门《关于开展城市地下管网普查工作的通知》（城建〔2014〕179号）；（3）住房和城乡建设厅《关于开展城市地下管线普查工作的通知》（云建城〔2015〕44号）；（4）昆明市住房和城乡建设局等部门《关于开展城市地下管线普查工作的通知》（普住建城〔2015〕74号）；（5）XX自治县人民政府《XX自治县人民政府办公室关于印发县城地下管线普查工作实施方案的通知》。
（6）《云南省城市管线探测技术规程》（DBJ 53/T-55-2013）；（7）《城市地下管线探测技术规程》（CJJ61-2003）；（8）《城市测量规范》（CJJ/T8-2011）；（9）《1:500 1:1000 1:2000形图式》(GB/；（10）《城市地下管线工程档案管理办法》（建设部令136号）；（11）《测绘成果质量检查与验收》（GB/T-24356-2009）；（12）《基础地理信息要素分类与代码》（GB/T13923-2006）；（13）《城市基础地理信息系统技术规范》（CJJ100-2004）；（14）《安全生产监督管理信息隐患排查治理数据规范》（安监总厅规划（2014）97 号）；（15）《城市地下管线普查工作指导手册》；（16）相关行业和地方技术标准、规范。
5、总体工作流程本工程主要涉及地下管线探测、地下管线点测量、管线图编绘、建立地下管线数据库以及支持应用等环节。
首先是根据委托方提供的现有管线资料，在实地探明所有现状地下管线管道，其中金属管线主要采用电磁法原理，非金属主要采用探地雷达原理，并辅助以现场调查、钎探法以及局部开挖等方法完成，并在实地标识管线特征点，编号并记录其属性；其次是用常规测量方法，先用GPS卫星定位系统，在首级控制点的基础上，布设E级GPS点，再用全站仪布设图根导线并测量各管线特征点的三维坐标；再次是根据探查流程提供的管线属性信息和测量流程提供的管线空间信息，用《普查之星2010》地下管线智能成图系统，生成带属性专业管线图，建立地下管线数据库；最后是在日常工作中，可以利用《普查之星2010》对本工程完成的管线管道信息进行查询、维护、统计、分析等，满足应用。
具体的工作流程主要包括施工前的准备工作，地下管线探查，地下管线测量，地下管线数据处理与成图，日常应用等。
6、施工前的准备工作施工前，与委托方进行有效沟通，弄清楚委托方的真实需求，并根据其具体要求制定详细的技术设计书，设计地下管线探查记录表（不漏记，不冗余），进行工作前的技术适应性训练，可以有效地提高工作效率，保证工作质量，避免因误读而造成的后期返工，确保工作成果的良好运行。
具体在外业施工中，施工前的资料搜集与整理、现场踏勘、施工组织、仪器设备的一致性校验、探测方法的有效性试验等准备工作也是必须的，以确保人员到位，仪器良好，方法有效，保障得力。
施工前的准备工作流程图为：工作量评估地理条件施工组织人员设备方法详细技术设计管线调绘图控制网资料现状地形图资料搜集与委托方有效沟通可信度踏勘现场踏勘现势性踏勘位置保存情况方法试验交通条件埋设情况一致性试验导线控制选点适应性处理地形分幅适应性培训全体人员进场施工审核通过喷绘供施工用测量前期进场探测前期进场计算机前期进场质监与安全接受任务施工前准备情况流程图6、地下管线的探查（1）探查方法根据不同管线敷设特点，地下金属管线主要用地下管线探测仪探明，非金属管线（PE 等）主要用探地雷达辅助以调查进行，有条件的地方用钎探法探明，局部疑难地区辅以开挖验证、利用原有资料等方法进行。
如下图：明显点调查隐蔽点探测金属管线探测非金属管线探测管线草图管线探查记录表录入并100%校对无误转交内业（管线成图）资料整理与质检转交测量（管线点测量）合格不合格重测管线仪探测雷达探测可以探明的不可以探明的钎探法局部开挖法特殊情况有条件的（2）明显管线点调查逐一打开管线检查井、阀门井，直接用钢尺量测管线到地面的距离（即管外顶埋深），读数至厘米，并调查其相关参数。
阀门井的井盖中心位置和管线中心位置偏离20厘米以上的，其管线中心位置作为偏心井记录，井盖中心作为阀门井记录。
明显点调查后，我们遵循从已知到未知的方法，探明与该明显点有关的隐蔽点，直至探明该区域所有地下管线。
（3）隐蔽管线点探测隐蔽管线点探测是在明显点调查、调绘图研读和现场扫面等基础上，根据不同区域的地球物理条件和管线材质情况，选用不同物探方法、仪器、频率进行，一般对金属管线采用频率域电磁法，非金属采用探地雷达法，有条件的用钎探法，局部疑难区域用开挖验证的方法实现探测。
本测区我们考虑用探地雷达法探测，探地雷达是利用介质中电性差异（电导率、介电常数等）分界面对高频电磁波（主频数十到数百兆赫）的反射来探测目的体。
然后根据周边情况调查，判断哪一个具体的目的体是管线管道信号。
用一个天线发射高频电磁波，另一个天线接收来自地下介质界面（如非金属地下管线与土壤的界面）的反射波，在介质中一定深度范围内如果存在有异常物体，并且异常物体与周围介质存在有电性差异时，探地雷达天线在地表发射高频电磁波时，在介质中传播的电磁波遇到异常物体与周围介质分界面，电磁波反射回地表，被地表的接收天线所接收，根据所接收的反射信号的双程走时，通过对接收到的反射波的分析处理，便可确定异常物体的位置，从而达到探测地下非金属管线的目的。
地质雷达成果要根据异常特征、被探对象的条件选择“迭加”、“滤波”、“变换”进行图像处理，要求断面图像横坐标必须对应地表管线点，纵坐标要换算成深度，图像异常要根据现场调查和明显点情况，判断并标出被探对象的名称，筛选出我们所需要的管线管道信号和相关信息。
7、地下管线测量本工程采用的平面坐标系统和高程系统与澜沧县城建成区域平面坐标、高程系统相一致，起算点为委托方提供现有控制点（等级点）。
本工程测量主要包括控制测量和地下管线点测量两部分。
其中控制测量与地下管线探查同步进行，待地下管线探查成片完成后，再进行地下管线点测量。
其工作流程如下图： 质检合格不合格返工管线点坐标合格转交内业质检不合格返工收集首级控制点控制测量管线点测量 （1）控制点的布设与测量以已有首级控制点资料为基准，沿测区主次道路加密布设城市E 级GPS 点（或I 、II 级导线控制点）。
控制点的平面坐标采用GPS 卫星接收机，在首级控制点的基础上测量完成，没有GPS 信号的区域用全站仪测量完成，高程采用水准仪测量完成。
这些控制点作为本次工程的平面、高程控制网（四等水准），其精度和技术要求必须满足规范的有关要求。
（2） 地下管线点测量地下管线点测量采用全站仪在上述各级控制点上设站，按极坐标法进行测量，高程采用三角高程的方法测量。
如有必要，在上述控制点的基础上可布设图根导线，图根导线必须符合或闭合，图根导线的平面控制用全站仪测量完成，高程用三角高程法测量完成，其精度和技术要求满足规范的要求，布设的图根点应满足地下管线点测量的要求。
管线点测量采用全站仪自动采集，各管线点的测量点号与探查点号相同，于现场输入到全站仪内。
极坐标测量的要求：角度观测半测回，边长观测一次，在各级控制点设站时，均进行测站检查，遇其他控制点时也进行控制点检核，管线点测量的边长不超过定向边长的3倍，三角高程测量时均认真量取仪器高、觇标高（量取至毫米），并现场输入到全站仪内。
测量完成后，将全站仪观测数据传输到计算机中，用我公司相应的坐标计算程序计算成坐标，转交给内业部门。
同时将控制检核资料生成检核日志，以便备查。
控制点检核必须符合规范的精度要求，不符合要求的必须进行返工处理。
（3）地下管线点测量精度平面位置测量中误差（相对于邻近平面控制点）不大于±5厘米，高程测量中误差（相对于邻近水准点）不大于±3厘米。
8、质量控制措施我公司采用作业组、项目组、质检部三级检查、项目组、质检部两级验收的质量控制办法，对探查、测量和计算机全过程实行质量监控；全过程执行相关的行业规程、规定以及委托方的相关规定；并贯彻我公司ISO 9001：2000质量保证体系，以确保提交的图形、数据资料符合要求，在日常管理、生产等环节发挥其应有的功能。
（1）地下管线探查的质量控制在地下管线探查作业前，我们在测区内选取典型的地段，用不同的仪器、方法、操作员对已知管线进行探测，将探测数据和已知数据进行对比，计算出相应的校正参数，并找出不同地理环境下最佳的探测方法。
在地下管线探测作业中，我们有针对性选择部分地下管线进行重复探测，重复探测工作量不得少于总工作量的5%，将重复探测的结果与原测结果进行互检比较，两者相差较大的必须找出原因，进行更正；待全部工作完成后交由项目组、质检部再分别进行5%、3%的抽检，抽检合格的方可提交。
外业工作完成后，作业组、技术负责、项目经理必须将草图带到实地进行比对，其比对工作量分别不少于100%、30%和20%。
（2）转交内业进行图形数据处理过程中，要加强内、外业的双向反馈。
内业将数据处理过程中发现的逻辑错误和图面上发现的问题（图面上更能直观反映出外业的问题），及时反馈到外业进行检查和处理。
内业经数据处理成图后，将管线图打印出来，由作业组与工作草图进行100%经对，技术负责进行30%以上比对，项目经理进行10%以上比对，发现错误的即时进行整改。
外业根据检查出的问题和遗留问题，到现场进行检查、重复探测、开挖验证等。
并将整改中发现的错误及时反馈给内业进行图库联动修改，内业修改完成后再进行逻辑检查，直至无误。
（3）质量评定方法明显管线点量测精度（埋深中误差）：n d M n i titd 212∑=∆±=，Δd 为重复量测误差，n 为重复量测点数，M td ≤±厘米隐蔽管线点仪器探测精度：平面中误差 n S M n i ti s 212∑=∆±= 埋深中误差 n h M n i ti h 212∑=∆±= 平面限差 n h M ）s （2%10⨯±=限 埋深限差 nh M ）s （2%15⨯±=限 ΔS 为平面位置偏差值，Δh 为埋深误差值，n 为检查点数。
