2019年中考物理试题分类汇编练习——电路图专题(word版含答案)
2019年中考物理试题分类汇编——电路图专题1.（2019金华，3）如图是壁挂式拿起即亮手电筒的结构示意图，手电筒插入基座不亮，拔离即亮，塑料片起到了开关的作用。
该手电筒的工作电路图是（）2.（2019安徽，16）公交车后门的两个扶杆上通常各装有一个按钮，每一个按钮都是个开关。
当乘客按下任何一个按钮时，驾驶台上的指示灯发光同时电铃咧提醒司机有人要下车。
符合上述要求的是（）3.（2019岳阳，8）为保障安全，滚筒洗衣机内设置了电源开关S1和安全开关S2．当洗衣机门关上，S2自动闭合，再闭合电源开关S1洗衣机才能正常工作。
下列简易原理图符合要求的是（）4.（2019北部湾，1）如图所示，某一型号的锁设置了三种打开方式：密码（S1）、特定指纹（S2）或应急钥匙（S3），三者都可以单独使电动机M工作而打开门锁，下列电路设计符合要求的是（）5.（2019重庆A卷，6）某同学设计了道路井盖移动报警电路。
当井盖没有被移动，井盖开关S闭合，警示灯L不亮；当井盖被移动，井盖开关S断开，警示灯L发光，R0为保护电阻。
图中符合设计要求的电路图是6. (2019泰州，11）某智能家政机器人有三种识别启动方式:人脸识别(S1)、指纹识别(S2)、密码识别(S3),只要其中一种方式识别成功,则相应开关闭合,机器人启动(机器人用表示),下列电路设计符合要求的是7.（2019阜新，8）学校的前后门各安装一个开关，传达室内有红、绿两盏灯、电铃和电池组，若前门来人闭合开关时，红灯亮、电铃响；后门来人闭合开关时，绿灯亮、电铃响。
图中符合要求的电路图是（）8.（2019常德，13）小强把台灯的插头插在插座上，插座上有一个开关S1和一个指示灯L1，台灯开关和灯泡用S2、L2表示。
当只闭合S2时，台灯不发光；只闭合S1时，指示灯发光，再闭合S2时，台灯发光；如果指示灯损坏，S1和S2都闭合时，台灯也能发光。
下图中设计的电路符合要求的是9.（2019广安，5）如图所示，开关S闭合时，灯泡L1、L2组成并联电路的是（）10.（2019巴中，14）小明设计了一个电路，开关断开两灯都不亮，开关闭合两灯均发光，拧下其中一只灯泡，另一只灯泡仍发光，则符合要求的电路是（）11..(2019遂宁，4)公交车后门左右扶杆上各装有一个按钮开关（用S1、S2表示）当乘客按下任意一个开关时，电铃响起，提醒司机有乘客要下车；待车停稳后，同时按下控制电动机的开关S，后门打开，乘客才能下车、下列四个电路设计符合要求的是（）12（2019北海，11）如图所示，某一型号的锁设置了三种打开方式：密码（S1），特定指纹（S2）或应急钥匙（S3），三者都可以单独使电动机M工作而打开门领，下列电路设计符合要求的是（）13..(2019济宁，)小明利用一红一绿两个发光二极管(符号:)制作了一个神奇的装置:当电流从该装置一端流入时发红光,从另一端流入时发绿光。
图3各选项中,符合该装置内部结构的可能是14.（2019德州，8）汽车装有安全带未系提示系统，当乘客坐在副驾驶座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起，蜂鸣器工作；若系上安全带，则开关S2闭合，指示灯熄灭，蜂鸣器不工作。
下图设计的电路图正确的是（）14.（2019聊城，）在小明的卧室里，同一盏吊顶灯用两个开关控制，一个安装在进门处，另一个安装在床头附近。
操作任意一个开关均能独立地开灯和关灯，下面四幅图中能够满足要求的是（其中A中的S1及C中的S1，S2为单刀双掷开关）（）15.（2019威海，10）小明为自家的花卉大棚设计了一套智能电路管理系统，整个电路的通断可以通过手动控制开关S1或手机远程控制开关S2实现。
当大棚内光线较暗时，光控开关S3自动闭合，接通灯泡；当需要给大棚通风时，闭合开关S4，启动风机。
灯泡和风机均可独立工作，以下简化电路图符合要求的是（）16.（2019潍坊，7）某款售水机可通过刷卡（闭合“感应”开关）或投币（闭合“投币”开关）接通供水电机取水；光线较暗时“光控”开关自动闭合，提供照明。
下列简化电路中符合要求的是（）17.（2019湘西州，11）如图所示的实物电路，关于它的电路图画法正确的是（）18.（2019菏泽，9）下列电路中两个灯泡都能够独立工作的是（）19.2019临沂，14）汽车尾灯内的示宽灯和刹车灯有时需要各自独立工作，有时需要同时工作。
下列电路图符合要求的是（）20.（2019通辽，4）有一种电动烤地瓜机，将地瓜放在托盘上，盖上锅盖相当于闭合开关S，1托盘旋转，再将温控开关S2闭合，开始加热；若只闭合开关S2，则不能加热。
下图M是托盘电动机，R是加热电阻，对其内部电路设计合理的是？（）【答案】B21.（2019成都，13）实验小组为医院病房设计呼叫电路,在病人需要护理时,闭合床头开关，就能及时通知值班室里的护士,图中最合理的设计方案是（）2019年中考物理试题分类汇编——电路图专题答案1.（2019金华，3）如图是壁挂式拿起即亮手电筒的结构示意图，手电筒插入基座不亮，拔离即亮，塑料片起到了开关的作用。
该手电筒的工作电路图是（）【答案】D2.（2019安徽，16）公交车后门的两个扶杆上通常各装有一个按钮，每一个按钮都是个开关。
当乘客按下任何一个按钮时，驾驶台上的指示灯发光同时电铃咧提醒司机有人要下车。
符合上述要求的是（）【答案】C3.（2019岳阳，8）为保障安全，滚筒洗衣机内设置了电源开关S1和安全开关S2．当洗衣机门关上，S2自动闭合，再闭合电源开关S1洗衣机才能正常工作。
下列简易原理图符合要求的是（）【答案】C4.（2019北部湾，1）如图所示，某一型号的锁设置了三种打开方式：密码（S1）、特定指纹（S2）或应急钥匙（S3），三者都可以单独使电动机M工作而打开门锁，下列电路设计符合要求的是（）【答案】D5.（2019重庆A卷，6）某同学设计了道路井盖移动报警电路。
当井盖没有被移动，井盖开关S闭合，警示灯L不亮；当井盖被移动，井盖开关S断开，警示灯L发光，R0为保护电阻。
图中符合设计要求的电路图是【答案】B6. (2019泰州，11）某智能家政机器人有三种识别启动方式:人脸识别(S1)、指纹识别(S2)、密码识别(S3),只要其中一种方式识别成功,则相应开关闭合,机器人启动(机器人用表示),下列电路设计符合要求的是【答案】C7.（2019阜新，8）学校的前后门各安装一个开关，传达室内有红、绿两盏灯、电铃和电池组，若前门来人闭合开关时，红灯亮、电铃响；后门来人闭合开关时，绿灯亮、电铃响。
图中符合要求的电路图是（）【答案】D8.（2019常德，13）小强把台灯的插头插在插座上，插座上有一个开关S1和一个指示灯L1，台灯开关和灯泡用S2、L2表示。
当只闭合S2时，台灯不发光；只闭合S1时，指示灯发光，再闭合S2时，台灯发光；如果指示灯损坏，S1和S2都闭合时，台灯也能发光。
下图中设计的电路符合要求的是【答案】D9.（2019广安，5）如图所示，开关S闭合时，灯泡L1、L2组成并联电路的是（）【答案】C。
10.（2019巴中，14）小明设计了一个电路，开关断开两灯都不亮，开关闭合两灯均发光，拧下其中一只灯泡，另一只灯泡仍发光，则符合要求的电路是（）【答案】C。
11..(2019遂宁，4)公交车后门左右扶杆上各装有一个按钮开关（用S1、S2表示）当乘客按下任意一个开关时，电铃响起，提醒司机有乘客要下车；待车停稳后，同时按下控制电动机的开关S，后门打开，乘客才能下车、下列四个电路设计符合要求的是（）【答案】C12（2019北海，11）如图所示，某一型号的锁设置了三种打开方式：密码（S1），特定指纹（S2）或应急钥匙（S3），三者都可以单独使电动机M工作而打开门领，下列电路设计符合要求的是（）【答案】D。
13..(2019济宁，)小明利用一红一绿两个发光二极管(符号:)制作了一个神奇的装置:当电流从该装置一端流入时发红光,从另一端流入时发绿光。
图3各选项中,符合该装置内部结构的可能是【答案】D14.（2019德州，8）汽车装有安全带未系提示系统，当乘客坐在副驾驶座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起，蜂鸣器工作；若系上安全带，则开关S2闭合，指示灯熄灭，蜂鸣器不工作。
下图设计的电路图正确的是（）【答案】B。
14.（2019聊城，）在小明的卧室里，同一盏吊顶灯用两个开关控制，一个安装在进门处，另一个安装在床头附近。
操作任意一个开关均能独立地开灯和关灯，下面四幅图中能够满足要求的是（其中A中的S1及C中的S1，S2为单刀双掷开关）（）【答案】C15.（2019威海，10）小明为自家的花卉大棚设计了一套智能电路管理系统，整个电路的通断可以通过手动控制开关S1或手机远程控制开关S2实现。
当大棚内光线较暗时，光控开关S3自动闭合，接通灯泡；当需要给大棚通风时，闭合开关S4，启动风机。
灯泡和风机均可独立工作，以下简化电路图符合要求的是（）【答案】C16.（2019潍坊，7）某款售水机可通过刷卡（闭合“感应”开关）或投币（闭合“投币”开关）接通供水电机取水；光线较暗时“光控”开关自动闭合，提供照明。
下列简化电路中符合要求的是（）【答案】B17.（2019湘西州，11）如图所示的实物电路，关于它的电路图画法正确的是（）【答案】C。
18.（2019菏泽，9）下列电路中两个灯泡都能够独立工作的是（）【答案】B19.2019临沂，14）汽车尾灯内的示宽灯和刹车灯有时需要各自独立工作，有时需要同时工作。
下列电路图符合要求的是（）【答案】D20.（2019通辽，4）有一种电动烤地瓜机，将地瓜放在托盘上，盖上锅盖相当于闭合开关S，1托盘旋转，再将温控开关S2闭合，开始加热；若只闭合开关S2，则不能加热。
下图M是托盘电动机，R是加热电阻，对其内部电路设计合理的是？（）【答案】B21.（2019成都，13）实验小组为医院病房设计呼叫电路,在病人需要护理时,闭合床头开关，就能及时通知值班室里的护士,图中最合理的设计方案是（）【答案】B。
2019年各省市《电路图》中考真题汇编(附答案)
2019年各省市《电路图》中考真题汇编（附答案）一、单选题（每题3分，共36分）1、如图所示电路中，当开关S 1、S 2都闭合时，下列说法正确的是 （ ）A ．只有L 1发光B ．只有L 2发光C ．L 1 、L 2都发光D ．L 1 、L 2都不发光2、如图四个电路图中，与下面实物图对应的是（ ）3、如图所示的电路 ，下列分析正确的是 （ ）A ．若S 1、S 2、S 3都闭合时，则L 1 、L 2并联B ．若S 1、S 2、S 3都闭合时，则L 1 、L 2串联C ．S 3断开、S 1、S 2闭合，L 1 、L 2并联D ．S 1闭合、S 2、S 3断开，L 1 、L 2串联4、如图所示的四个电路中，开关能使L 1 、L 2两盏灯同时发光和熄灭的是 （ ）5、下列是小丽关于家庭电路和安全用电的一些说法，其中有错误的是 （ ） A ．安全用电的原则是不接触低压带电体，不靠近高压带电体 B ．只有不高于220 V 的电压才是安全的C ．家庭电路中电流过大的原因有两个，一是可能发生了短路， 二是用电器的总功率过大D ．当电路中的电流过大时，保险丝和空气开关都能起到断开电路的作用 6、关于物体的导电性能，下列说法中正确的是 （ ）A 、导体和绝缘体都容易导电B 、大地、人体、油都是导体C 、橡胶、塑料、碳都是绝缘体D 、导体和绝缘体之间没有绝对的界限 7、图中，若L 2的灯丝断了，而电路其他部分完好， 则开关S 闭合后 （ ）A ．L 1发光，L 2不发光B ．L 1不发光，L 2发光C ． L 1 和 L 2都发光D ．L 1 和 L 2都不发光A DC B8、在下图中，两灯泡组成并联的电路的电路图是（ ）A B C D9、洗衣机、电冰箱等家用电器都使用三孔插座，是因为如果不接地 ( ) A 、家用电器不能工作 B 、家用电器的寿命会缩短 C 、人接触家用电器时可能发生触电事故 D 、家用电器消耗电能会增加10 、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。
2019年中考物理真题分类汇编全集 电路的识别专题(含解析)
2019年中考物理真题分类汇编电路的识别专题【难点中心】串联电路和并联电路的识别是学习电学的基础，既是电学的重点也是电学的难点，一些电学计算也总是要事先进行电路情况分析，中考中所占比重较大，中考中的电学压轴题的难点、关键点往往就是电路识别问题，是普遍学生觉得难以弄懂，非常容易失分。
【考点难点突破】【知识链节】串联电路和并联电路的区别【技能方法】1．判断串联电路和并联电路的方法电路通断法：可以将电路中去掉一个用电器，若影响了其他用电器的正常工作，这个电路就是串联电路，否则就是并联电路。
电流流向法：串联电路中的电流是从电源的正极出发后不分支路，依次通过各个用电器，直接流回电源负极；并联电路中的电流由电源正极出发，从“分支点”分成几条支路后，又在“汇合点”集合起来流回电源的负极。
等效电路法：有时电路图显得比较复杂，看不出几个用电器之间的连接关系，也不易画出电流的流向。
这时我们可将原电路改画成直观的容易看出的形式，但不能改变其中各元件的作用。
2．短路和局部短路的区别。
前者是导线不经过用电器直接跟电源两极相连的电路，后者是将一根导线直接与用电器的两端并联，若电路中还有其他用电器，不会造成电源短路，这种电路为局部短路。
局部短路时被短路的用电器中几乎无电流通过，这个用电器将不再起作用也不会被损坏。
电路中其他用电器工作时电流将增大。
:学§科§【中考真题1】（2019·海南乐东黄流中学初三月考）如图所示的电路中，以下说法正确的是A．L1和L2是并联B．L1和L2是串联C．电压表测L1两端的电压D．电压表测电源电压【答案】B【解析】AB、根据电路图可知，两灯泡顺次连接，因此L1和L2串联，故A错误，B正确；CD、电压表并联在L2两端，因此电压表测量L2两端电压，故CD错误。
【中考真题2】（2019·陕西初三中考模拟）如图所示的电路中，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数，下列关于该电路的说法错误的是A．L1与L2并联B．电流表测L1的电流C．L1与L2两端的电压相等，等于电压表的示数D．当开关S2断开时，通过电流表的电流变小【答案】D【解析】ABC、由图可知，闭合开关S1、S2，两灯并联，电流表在灯L1支路，测量通过L1的电流，电压表在灯L2两端，由于并联支路的电压相等，所以也可以测量灯L1两端的电压，故ABC正确，不符合题意；D、当开关S2断开时，电流表测量通过L1的电流，L1两端的电压不变，电流表的示数不变，故D错误，符合题意。
2019年中考物理试题分类汇编——电饭锅专题(word版含答案)

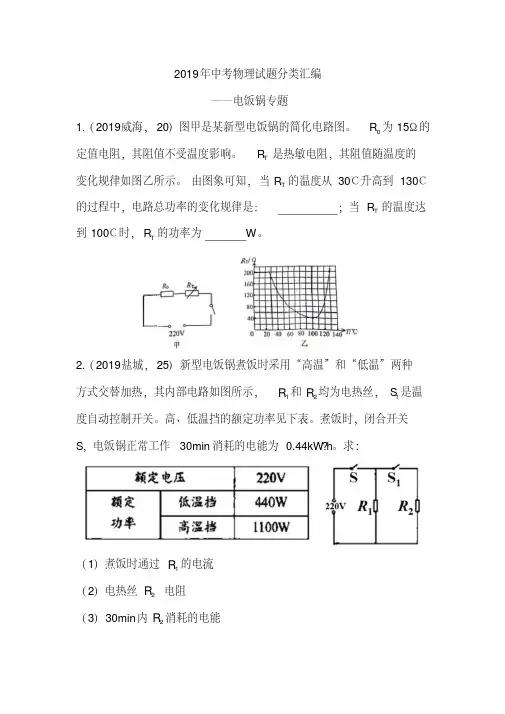

2019年中考物理试题分类汇编——电饭锅专题1.（2019威海，20）图甲是某新型电饭锅的简化电路图。
R为15Ω的定值电阻，其阻值不受温度影响。
RT是热敏电阻，其阻值随温度的变化规律如图乙所示。
由图象可知，当R T的温度从30℃升高到130℃的过程中，电路总功率的变化规律是：；当RT的温度达到100℃时，RT的功率为W。
2.（2019盐城，25）新型电饭锅煮饭时采用“高温”和“低温”两种方式交替加热，其内部电路如图所示，R1和R2均为电热丝，S1是温度自动控制开关。
高、低温挡的额定功率见下表。
煮饭时，闭合开关S，电饭锅正常工作30min消耗的电能为0.44kW?h。
求:（1）煮饭时通过R1的电流（2）电热丝R2电阻（3）30min内R2消耗的电能3.（2019巴中，33）如图所示，某品牌智能电火锅的铭牌，（不计温度对电阻的影响）。
求：（1）该电火锅锅正常加热30分钟时所消耗的电能为多少kW?h？（2）某天用电高峰期，只使用电火锅加热10min，家用电能表（1200r/kW．h）的转盘转了200转，此时电火锅的实际功率是多少？（3）如图所示是电火锅的简化电路图，其中R1、R2均为发热电阻，S 2为加热保温自动力切换开关，求R2的电阻是多少？4.（2019威海，27）火锅是人们比较喜欢的一种饮食方式，如图为小明家使用的一款电火锅工作电路的原理图。
它有高、中、低三个加热档位，旋钮开关可以分别置于“0和1“、“1和2”、“2和3”或“3和4”接线柱。
正常工作时，低温档功率为高温档功率的，R1为242Ω，R2为60.5Ω．（忽略温度对电阻的影响）（1）请指出开关置于什么接线柱时，火锅处于低温档？的阻值是多少欧姆？电火锅处于低温档正常工作时，在1分（2）R3钟内产生的热量是多少焦耳？（3）小明关闭家中的其他用电器，只让电火锅独立工作，用高温档加热汤液2分钟，电能表的表盘转了81转。
请通过计算判断此时电火锅是否正常工作？[电能表的铭牌上标有3000r/（kW?h）]5.（2019赤峰，23）同学们发现电饭锅、电高压锅等用电器的功率都是可以调节的。
2019年中考物理试题专题训练——开关型动态电路专题(word版包含答案)

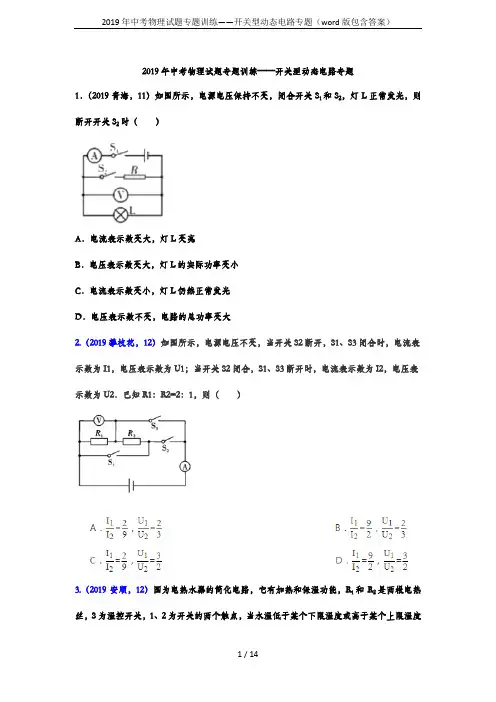

2019年中考物理试题专题训练——开关型动态电路专题1．（2019青海，11）如图所示，电源电压保持不变，闭合开关S1和S2，灯L正常发光，则断开开关S2时（）A．电流表示数变大，灯L变亮B．电压表示数变大，灯L的实际功率变小C．电流表示数变小，灯L仍然正常发光D．电压表示数不变，电路的总功率变大2.（2019攀枝花，12）如图所示，电源电压不变，当开关S2断开，S1、S3闭合时，电流表示数为I1，电压表示数为U1；当开关S2闭合，S1、S3断开时，电流表示数为I2，电压表示数为U2．已知R1：R2=2：1，则（）3.（2019安顺，12）图为电热水器的简化电路，它有加热和保温功能，R1和R2是两根电热丝，S为温控开关，1、2为开关的两个触点，当水温低于某个下限温度或高于某个上限温度时，S在两个触点间自动切换，使水温维持在设定的范围，已知热水器的加热功率为400W，保温功率为100W（忽略温度对电阻的影响），则电路中R2＝Ω．在使用过程中，若热水器连续工作10min消耗电能1.2×105J，此过程中热水器的保温工作时间是s。
