电气控制复习题答案
大一电气控制复习题(附答案)
电气控制练习题一、识图题：P791、（1）指出下图属于什么控制电路？采用何控制方法？（2）指出电路保护环节（3）指出电阻R、速度继电器KS、直流电源VC的作用。
（4）工作原理。
答：（1）指出属于什么控制电路？三角形控制方法能耗制动按速度原则的控制电路（2）指出电路保护环节。
短路保护、过载保护、失压欠压保护（3）指出电阻R、速度继电器KS、直流电源VC的作用。
电阻R：减小制动电流速度继电器KS：确定能耗制动投切时间直流电源VC：把交流整流成直流电4）工作原理：启动时，先合上电源开关QS，按下按钮开关SB2，控制回路接触器KM1吸合并自锁，主回路接触器KM1吸合，电机运转，当转速升高到一定值的时候，速度继电器触头KS闭合，然后按下按钮SB1，使KM1断电，SB1的常开触点闭合，接触器KM2线圈通电自锁，电动机定子绕组接入直流电源进行能耗制动，转速迅速下降。
当转速下降到一定值时，速度继电器KS的常开触点ks断开，KM2线圈断电，能耗制动结束。
P512、（1）指出下图属于什么控制电路？采用何控制方法？（2）指出电路保护环节（3）指出主要控制电器类型及其作用。
（4）工作原理。
1）自耦变压器降压启动控制电路星形控制方法2）短路保护、过载保护、失压欠压保护3、P55请说明下列控制线路完成的电机什么启动方式，采用何控制原则？并简述工作原理。
答：直接启动方式速度控制原则工作原理：合上开关QS，控制电路电源通电，按下启动按钮SB1接触器KM吸合，KM的主触头闭合，电动机接通电源，辅助触头KM闭合，控制回路自锁，另一个辅助触头也闭合，线圈KA常开触头闭合，此时KA1，KA2，KA3触头闭合P1704、下图为给水系统给水水泵的控制原理图，识图并回答下列问题1）给水泵的工作方式和电机的起动方式2）使用了哪些控制电器3）简述1#工作2#备用，工作泵出现问题的工作过程4）设置了何种保护和指示信号1）自动的工作方式直接启动2）接触器，时间继电器，热继电器，熔断器。
机床电气控制复习题答案
机床电气控制复习题答案一、单项选择题1. 机床电气控制系统中，用于实现正反转控制的电器元件是（）。
A. 接触器B. 继电器C. 按钮D. 行程开关答案：A2. 机床电气控制中，过载保护通常使用（）。
A. 熔断器B. 热继电器C. 断路器D. 过电流继电器答案：B3. 机床电气控制中，实现点动控制的电器元件是（）。
A. 接触器B. 继电器C. 按钮D. 行程开关答案：C4. 机床电气控制中，用于实现多速控制的电器元件是（）。
A. 接触器B. 继电器C. 按钮D. 变频器答案：D5. 机床电气控制中，用于实现紧急停止的电器元件是（）。
A. 接触器B. 继电器C. 按钮D. 行程开关答案：C二、多项选择题1. 机床电气控制中，以下哪些电器元件用于实现启动控制（）。
A. 按钮B. 接触器C. 继电器D. 行程开关答案：A B2. 机床电气控制中，以下哪些电器元件用于实现停止控制（）。
A. 按钮B. 接触器C. 继电器D. 行程开关答案：A D3. 机床电气控制中，以下哪些电器元件用于实现短路保护（）。
A. 熔断器B. 热继电器C. 断路器D. 过电流继电器答案：A C三、判断题1. 机床电气控制系统中，接触器可以用于实现正反转控制。
（）答案：正确2. 机床电气控制系统中，热继电器可以用于实现短路保护。
（）答案：错误3. 机床电气控制系统中，按钮可以用于实现点动控制。
（）答案：正确4. 机床电气控制系统中，变频器可以用于实现多速控制。
（）答案：正确5. 机床电气控制系统中，行程开关可以用于实现紧急停止。
（）答案：错误四、简答题1. 简述机床电气控制系统中，接触器的主要作用是什么？答案：接触器在机床电气控制系统中主要用于实现电动机的启动、停止和正反转控制。
2. 简述机床电气控制系统中，热继电器的主要作用是什么？答案：热继电器在机床电气控制系统中主要用于实现电动机的过载保护。
3. 简述机床电气控制系统中，按钮的主要作用是什么？答案：按钮在机床电气控制系统中主要用于实现启动、停止和点动控制。
电气控制系统的调试训练复习题有答案(供参考)
一、填空题（每空1分，共30分）1．交流接触器铁心上短路环的作用是：减小衔铁吸合时的振动和噪音。
2. 热继电器一般用于电动机的长期过载保护保护。
接触器除通断电路外，还具有欠压和失压保护作用。
3. 三相鼠笼式异步电动机Y-△降压启动时启动电流是直接启动电流的 1/3 倍，此方法只能用于定子绕组采用△接法的电动机。
4. 要实现电动机的多地控制，应把所有的启动按钮并联连接，所有的停机按钮串联连接5.交流接触器主要由触头系统、电磁系统、和灭弧系统组成。
为了减小铁心的振动和噪音，在铁心上加入短路环。
6.欠电流继电器在正常工作电流流过线圈时，衔铁是吸合状态，而当流过线圈的电流小于整定电流时衔铁释放。
7.三相闸刀开关垂直安装时，电源端应在上方，负载端应在下方。
8.复合按钮的复位顺序为：常开按钮先断开，常闭按钮后闭合。
9.根据工作电压的高低，电器分为低压电器和高压电器。
10、热继电器是利用___电流的热效应原理来工作的保护电器，它在电路中主要用作三相异步电动机的__过载保护__。
11、接触器按其主触头通过电流的种类，可分为__直流___接触器和__交流___接触器。
12、继电接触器控制电路是由各种_按钮_、__行程开关___、_继电器_、_接触器_、__熔断器等元件组成，实现对电力拖动系统的起动、调速、制动、反向等的控制和保护，以满足对生产工艺对电力拖动控制的要求。
13、速度继电器主要用作_____反接制动_______控制。
14、机床电气控制系统是由许多电气元件按照一定要求联接而成，实现对机床的电气自动控制。
为了便于对控制系统进行设计、分析研究、安装调试、使用和维护，需要将电气元件及其相互联接，用国家规定的_文字__、_符号和图形表示出来。
这种图就是电气控制系统图。
电气控制系统图包括：_电气原理图_、_电气元件接线图_、_电气元件布置图_三种图。
15、机床中最常见的降压起动方法有Y-转换、_定子绕组串电阻__和自耦变压器（补偿器）降压起动三种。
电气控制系统的调试训练复习题有答案
电气控制系统的调试训练复习题有答案一、填空题（每空1分，共30分）1．交流接触器铁心上短路环的作用是：减小衔铁吸合时的振动和噪音。
2. 热继电器一般用于电动机的长期过载保护保护。
接触器除通断电路外，还具有欠压和失压保护作用。
3. 三相鼠笼式异步电动机Y-△降压启动时启动电流是直接启动电流的 1/3 倍，此方法只能用于定子绕组采用△接法的电动机。
4. 要实现电动机的多地控制，应把所有的启动按钮并联连接，所有的停机按钮串联连接5.交流接触器主要由触头系统、电磁系统、和灭弧系统组成。
为了减小铁心的振动和噪音，在铁心上加入短路环。
6.欠电流继电器在正常工作电流流过线圈时，衔铁是吸合状态，而当流过线圈的电流小于整定电流时衔铁释放。
7.三相闸刀开关垂直安装时，电源端应在上方，负载端应在下方。
8.复合按钮的复位顺序为：常开按钮先断开，常闭按钮后闭合。
9.根据工作电压的高低，电器分为低压电器和高压电器。
10、热继电器是利用___电流的热效应原理来工作的保护电器，它在电路中主要用作三相异步电动机的__过载保护__。
11、接触器按其主触头经过电流的种类，可分为__直流___接触器和__交流___接触器。
12、继电接触器控制电路是由各种_按钮_、__行程开关___、_继电器_、_接触器_、__熔断器等元件组成，实现对电力拖动系统的起动、调速、制动、反向等的控制和保护，以满足对生产工艺对电力拖动控制的要求。
13、速度继电器主要用作_____反接制动_______控制。
14、机床电气控制系统是由许多电气元件按照一定要求联接而成，实现对机床的电气自动控制。
为了便于对控制系统进行设计、分析研究、安装调试、使用和维护，需要将电气元件及其相互联接，用国家规定的_文字__、_符号和图形表示出来。
这种图就是电气控制系统图。
电气控制系统图包括：_电气原理图_、_电气元件接线图_、_电气元件布置图_三种图。
15、机床中最常见的降压起动方法有 Y-转换、_定子绕组串电阻__和自耦变压器（补偿器）降压起动三种。
电气控制与PLC在线考试复习题
电气控制与PLC在线考试复习题一单选题1. 以下不属于定时器指令的是________。
A. TONB. TONRC. TOFD. CTU2. 下述对PLC存储器描述错误的是：（）A. 存放输入信号B. 存放用户程序C. 存放数据D. 存放系统程序3. 星型——三角形减压电路中，星型接法起动电流为三角形接法电流的（）。
A.B.C. 1/3D. 1/24. 接触器的型号为CJ10-160，其额定电流是（）。
A. 10AB. 160AC. 10~160AD. 大于160A5. I/O模块是________的简称。
A. 输入模块B. 输出模块C. 输入模块与输出模块D. 设备端口模块6. 把线圈额定电压为220V的交流接触器线圈误接入380V的交流电源上会发生的问题是：（）A. 接触器正常工作B. 接触器产生强烈震动C. 烧毁线圈D. 烧毁触点7. 通电延时时间继电器的线圈图形符号为（）。
A.B.C.D.8. 电机正反转运行中的两接触器必须实现相互间（）。
A. 联锁B. 自锁C. 禁止D. 记忆9. 、欲使接触器KM1动作后接触器KM2才能动作，需要（）。
A. 在KM1的线圈回路中串入KM2的常开触点B. 在KM1的线圈回路中串入KM2的常闭触点C. 在KM2的线圈回路中串入KM1的常开触点D. 在KM2的线圈回路中串入KM1的常闭触点10. 在控制电路中，如果两个常开触点串联，则它们是（）。
A. 与逻辑关系B. 或逻辑关系C. 非逻辑关系D. 与非逻辑关系11. 电源引入线采用（）。
A. L1、L2、L3标号B. U、V、W标号C. A、B、C标号D. X、Y、Z标号12. 下列对PLC软继电器的描述，正确的是：（）A. 有无数对常开和常闭触点供编程时使用B. 只有2对常开和常闭触点供编程时使用C. 不同型号的PLC的情况可能不一样D. 以上说法都不正确13. 欲使接触器KM1和接触器KM2实现互锁控制，需要（）。

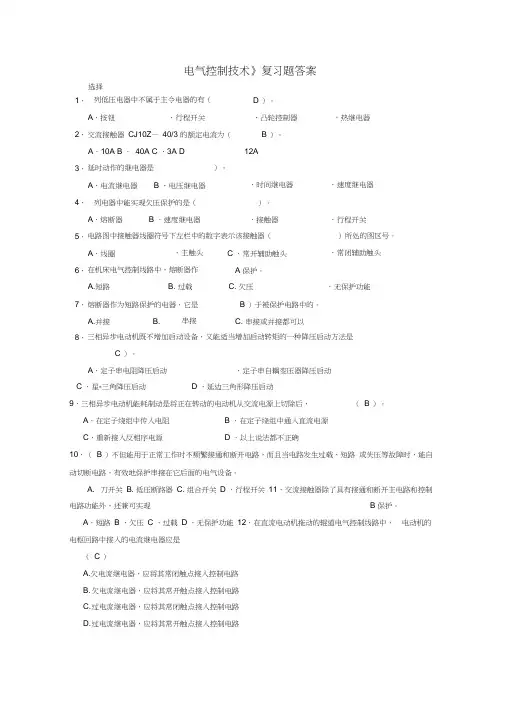

(完整版)电气控制复习题答案
电气控制技术》复习题答案选择三相异步电动机既不增加启动设备，又能适当增加启动转矩的一种降压启动方法是 C ）。
C ．星-三角降压启动D ．延边三角形降压启动9．三相异步电动机能耗制动是将正在转动的电动机从交流电源上切除后，（ B ）。
A ．在定子绕组中传入电阻B ．在定子绕组中通入直流电源C ．重新接入反相序电源D ．以上说法都不正确10．（ B ）不但能用于正常工作时不频繁接通和断开电路，而且当电路发生过载、短路 或失压等故障时，能自动切断电路，有效地保护串接在它后面的电气设备。
A. 刀开关B. 低压断路器C. 组合开关 D ．行程开关 11．交流接触器除了具有接通和断开主电路和控制电路功能外，还兼可实现B 保护。
A ．短路B ．欠压C ．过载D ．无保护功能 12．在直流电动机拖动的辊道电气控制线路中， 电动机的电枢回路中接入的电流继电器应是（ C ）A.欠电流继电器，应将其常闭触点接入控制电路B. 欠电流继电器，应将其常开触点接入控制电路C. 过电流继电器，应将其常闭触点接入控制电路D. 过电流继电器，应将其常开触点接入控制电路1． 列低压电器中不属于主令电器的有（D ）。
2． 3．4． 5．6．7．A ．按钮．行程开关交流接触器 CJ10Z — 40/3 的额定电流为（ A ．10A B ． 40A C ．3A D延时动作的继电器是 ）。
A ．电流继电器B ．电压继电器列电器中能实现欠压保护的是（A ．熔断器B ．速度继电器．凸轮控制器B ）。
．热继电器12A．时间继电器 ）。
．接触器电路图中接触器线圈符号下左栏中的数字表示该接触器（ A ．线圈 ．主触头 C ．常开辅助触头 ．速度继电器．行程开关）所处的图区号。
．常闭辅助触头在机床电气控制线路中，熔断器作 A 保护。
A.短路 B. 过载 C. 欠压．无保护功能熔断器作为短路保护的电器，它是 B ）于被保护电路中的。
A.并接B. 串接C. 串接或并接都可以8．A ．定子串电阻降压启动 ．定子串自耦变压器降压启动13．分析电气原理图的基本原则是： （ C ）A.先分析交流通路24．采用星－三角降压起动的电动机，正常工作时定子绕组接成（ A ）。
电气控制PLC复习题(含参考答案)
电气控制PLC复习题（含参考答案）1、步进电动机的转速与______成正比。
A、脉冲频率B、电流C、脉冲个数D、电压答案：A2、主轴_____的作用是将主轴准确停在某一固定的角度上，以进行换刀等动作。
A、准停控制B、调速功能C、旋转功能D、换刀功能答案：A3、______是指低压电器在不需维修或更换器件时所能承受空载操作次数。
A、机械寿命B、额定工作时间C、额定寿命D、电器寿命答案：A4、具有热元件及双金属片的低压继电器是。
A、电压继电器B、热继电器C、中间继电器D、电流继电器答案：A5、步进电动机的转速主要由下列的那个参数确定____A、脉冲频率B、输入电压值C、输入电流量D、脉冲宽度答案：A6、目前，数控机床主要采用变频调速等先进交流调速技术，由电动机学基本原理可知，该交流调速技术通过改变____进行调速。
A、定子供电电压B、转差率C、定子供电频率D、磁极对数答案：C7、______是指起动时在三相定子电路中串接电阻，使电动机定子绕组电压降低，起动结束后再将电阻短接。
A、定子串电阻降压起动B、Y-△起动C、自耦变压器降压起动D、直接起动答案：A8、刀开关是低压配电装置中最简单的应用最广泛的电器，但它主要用于____A、隔离电源B、通电额定电流C、切断短路电流D、切断过载电流答案：A9、数控装置的_____包括输入、I/O处理、显示、诊断等。
A、管理软件B、加工软件C、编程软件D、控制软件答案：A10、数控机床的性能很大程度上取决于____的性能。
A、伺服系统B、位置检测系统C、机械结构D、计算机运算答案：A11、以下哪个电器属于隔离开关____。
A、刀开关B、接触器C、时间继电器D、按钮开关答案：A12、电气自动控制部分包括_____A、电动机传动机构工作机构B、起动制动机调速的控制部分C、保证电机起动、制动、反向、调速的控制部分D、电动机起动制动机调速的控制部分答案：C13、数控机床电气控制系统由____、进给伺服系统、主轴伺服系统、机床强电系统等组成。
电气控制技术复习题及答案
中南大学现代远程教育课程考试复习题及参考答案电气控制技术一、填空题：1、低压电器基本结构就是、与灭弧装置。
2、在交流接触器得铁心上一定要安装，目得就是。
3、直流电动机得调速方法有：1）改变调速、2）改变调速、3）调速等三种。
4、用Y-△降压起动时,起动电流为直接用△接法起动时得 ,所以对降低很有效。
但启动转矩也只有直接用△接法启动时，因此只适用于启动。
5、反接制动时，当电机接近于时，应及时防止。
6、伺服电动机为了防止“反转”现象得发生，采用得方法。
7、低压电器得基本结构就是、、。
8、熔断器又叫保险丝，用于电路得保护，使用时应接在电路中。
9、机床电气控制就是对控制对象进行控制。
10、电磁制动就是使电动机产生一个与旋转方向得方法实现得；按其产生得制动转矩方法得不同可分为：能耗制动、再生制动、反接制动。
11、摇臂钻床得主运动就是主轴带着钻头得旋转运动；进给运动就是主轴得垂直运动；辅助运动主要有三种：。
12、电动机得降压起动控制电路主要有：、、自耦变压器及延边三角形降压起动。
13、在电气控制原理电路图中常用到几种“锁”字电路，如自锁、以及顺序联锁等。
14、直流电机得调速方法有、、。
15、笼型异步电机得降压起动方法有：、、。
16、行程开关也称开关，可将信号转化为电信号，通过控制其它电器来控制运动部分得行程大小、运动方向或进行限位保护。
17、接触器可用于频繁通断电路，又具有保护作用。
18、伺服电机又称电机，在自动控制系统中作为元件。
它将输入得电压信号变换成转矩与速度输出，以驱动控制对象。
19、速度继电器就是用来反映变化得自动电器。
动作转速一般不低于300r/min，复位转速约在。
20、刀开关安装时，手柄要向装，不得装或装，否则手柄可能因动下落而引起，造成人身与设备安全事故。
接线时，电源线接在端，端接用电器，这样拉闸后刀片与电源隔离，用电器件不带电，保证安全。
二、判断题：1、直流电动机得起动方法有直接起动、电枢回路串电阻起动降压起动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《电气控制技术》复习题答案一选择1．下列低压电器中不属于主令电器的有（ D ）。
A．按钮 B．行程开关 C．凸轮控制器 D．热继电器2．交流接触器CJ10Z—40/3的额定电流为（B）。
A．10A B．40A C．3A D．12A3．延时动作的继电器是（C）。
A．电流继电器 B．电压继电器 C．时间继电器 D．速度继电器4．下列电器中能实现欠压保护的是（C）。
A．熔断器 B．速度继电器 C．接触器 D．行程开关5．电路图中接触器线圈符号下左栏中的数字表示该接触器（B）所处的图区号。
A．线圈 B．主触头 C．常开辅助触头 D．常闭辅助触头6．在机床电气控制线路中，熔断器作A保护。
A.短路B.过载C. 欠压 D．无保护功能7．熔断器作为短路保护的电器，它是（B）于被保护电路中的。
A.并接 B.串接 C.串接或并接都可以8．三相异步电动机既不增加启动设备，又能适当增加启动转矩的一种降压启动方法是（C）。
A．定子串电阻降压启动 B．定子串自耦变压器降压启动C．星-三角降压启动 D．延边三角形降压启动9．三相异步电动机能耗制动是将正在转动的电动机从交流电源上切除后，（B）。
A．在定子绕组中传入电阻 B．在定子绕组中通入直流电源C．重新接入反相序电源 D．以上说法都不正确10．（B）不但能用于正常工作时不频繁接通和断开电路，而且当电路发生过载、短路或失压等故障时，能自动切断电路，有效地保护串接在它后面的电气设备。
A.刀开关B.低压断路器C.组合开关 D．行程开关11．交流接触器除了具有接通和断开主电路和控制电路功能外，还兼可实现B保护。
A．短路 B．欠压 C．过载 D．无保护功能12．在直流电动机拖动的辊道电气控制线路中，电动机的电枢回路中接入的电流继电器应是（C）A.欠电流继电器，应将其常闭触点接入控制电路B.欠电流继电器，应将其常开触点接入控制电路C.过电流继电器，应将其常闭触点接入控制电路D.过电流继电器，应将其常开触点接入控制电路13．分析电气原理图的基本原则是：（C）A.先分析交流通路B.先分析直流通路C.先分析主电路、后分析辅助电路D.先分析辅助电路、后分析主电路14．电路图中接触器线圈符号下右栏中的数字表示该接触器（ D）所处的图区号。
A．线圈 B．主触头 C．常开辅助触头 D．常闭辅助触头15．自动空气开关的电气符号是：（D）A.SBB.QSC.FRD.QF 16．Z3040钻床由四台（A）驱动。
A．异步电动机 B．同步电动机 C．直流电动机 D．以上都不正确17．CA6140主电动机采用 _____A___ 启动方式。
A.直接启动B.定子串电阻降压启动C.转子串电阻降压启动 D．星-三角降压启动18．胶木闸刀开关安装时，手柄A。
A．向上 B．向下C．向左 D．向右19．交流接触器电磁线圈工作电压B触头工作电压。
A.等于B.不等于C.不一定等于20．下列电器中能实现短路保护的是（A）。
A．熔断器 B．速度继电器C．接触器 D．行程开关21．由于电弧的存在将导致（A）。
A．电路的分断时间加长 B．电路的分断时间缩短C．电路的分断时间不变 D．电路的分断能力提高22．在机床电气控制线路中，热继电器作B保护。
A.短路B.过载C.欠压23．熔断器作为短路保护的电器，它是（ B ）于被保护电路中的。
A.并接 B.串接 C.串接或并接都可以24．采用星－三角降压起动的电动机，正常工作时定子绕组接成（ A ）。
A．三角形 B．星形 C．星形或三角形 D．定子绕组中间带抽头25．安装在X62W型万能铣床工作台上的工件可以在（D）个方向调整位置或进给。
A．2 B．3 C．4 D．626.热继电器中双金属片的弯曲作用是由于双金属片 C 。
(A)A、温度效应不同B、强度不同C、膨胀系数不同D、所受压力不同二、填空1．低压电器一般都有两个部分，即__感受__ 部分和_执行__部分。
2．常用的灭弧方法有电动力吹弧、窄缝灭弧室、__磁吹灭弧_____ 、_栅片灭弧____ 等。
3．接触器按其线圈的电源类型以及主触点所控制主电路电流的种类，分为交流接触器和直流接触器。
4．绕线式异步电动机按转子中串接装置不同，有串__电阻___启动和_频敏变阻器___启动两种方式。
5．常用的电气制动方法有反接制动和能耗制动。
6．电气控制线路的设计方法主要有两种：经验设计法和逻辑设计法。
7．熔断器是一种简单有效的保护电器。
8． X62W万能铣床的运动形式有__主运动、___进给运动_和_辅助运动_______ 。
9．常用的电气控制系统图有三种: ___电路图_ 、_电气元件布置图 _、_电器安装接线图_。
10．Z3040钻床电动机均采用 ___直接启动方式。
11．电磁机构由线圈、__铁芯______ 、__衔铁______等几部分组成。
12．触头的接触形式有：____点接触___ 、_____线接触__ 和面接触。
13．常用的低压电器是指工作电压在交流1200____ V以下、直流__1500 __V以下的电器。
14．时间继电器的种类很多，按延时方式可分为_通电延时型__________和断电延时型___15．异步电动机的制动方式可分为机械制动和电气制动两大类。
16．电气控制线路的设计方法主要有两种：经验设计法和逻辑设计法。
17．低压电器的品种规格繁多，按用途可分为低压配电电器和低压控制电器。
18．为使齿轮易于啮合，减小齿轮端面的冲击，X62W铣床电动机变速时有__瞬时冲动_________控制。
19．三相异步电动机常用的降压启动方法有__星三角______ 、__转子串电阻________ _和__ ___串自耦变压器______等。
三、简答1．中间继电器的作用主要有哪几个方面？答：(1) 当电压或电流继电器触点容量不够时，可借助中间继电器来控制，用中间继电器作为执行元件，这时中间继电器被当作一级放大器用。
(2) 当其他继电器或接触器触点数量不够时，可利用中间继电器来切换多条控制电路。
2．在X62W万能铣床中，工作台能实现哪几个方向的进给运动？答：左右前后上下3．设计电气控制线路时应注意的问题有哪些？答：（1）尽量减少连接导线（2）正确连接电器的线圈（3）控制电路中应避免出现寄生电路（4）尽可能减少电器数量、采用标准件和相同型号的电器（5）多个电器的依次动作问题（6）可逆线路的联锁（7）要有完善的保护措施4．电磁机构由哪几部分组成？答：铁心、线圈、衔铁5．什么叫自锁？什么叫互锁？依靠电磁式电器自身触电保持线圈通电的电路叫自锁电路；当一方电器动作，另一方的电器线圈电路因对方常闭触电断开而不能通电的电路成为互锁电路。
6．定子绕组为星形接法的笼型异步电动机，能否用星-三角降压启动方法？为什么？不能，因为星形接法的笼型异步电动机正常工作时的电压为220V，因为采用星-三角接法不但起不到降压的作用，而且因为三角形接法的引入还会使电机在过电压下工作。
7．电气原理图中QS、FU、KM、KA、KT、SB、FR别表示什么电气元件的文字符号？答：分别表示到开关熔断器接触器中间继电器时间继电器按钮热继电器8．什么是反接制动？什么是能耗制动？各有什么特点？答：反接制动：改变异步电动机定子绕组中的三相电源相序，使定子绕组产生方向相反的旋转磁场，从而产生制动转矩，实现制动；能耗制动：在三相电动机停车切断三相交流电源的同时，将一直流电源引入定子绕组，产生静止磁场。
电动机转子由于惯性仍沿原方向转动，则转子在静止磁场中切割磁力线，产生一个与惯性转动方向相反的电磁转矩，实现对转子的制动。
反接制动时，制动电流很大，制动力矩大，制动效果显著，但在制动时有冲击，制动不平稳且能量消耗大。
能耗制动时，制动平稳，准确，能量消耗少，但制动力矩较弱，特别在低速时制动效果差，并且还需提供直流电源。
9．既然在电动机的主电路中装有熔断器，为什么还要装热继电器？装有热继电器是否就可以不装熔断器？为什么？答：因为熔断器的主要作用是作为电路的短路保护元件，而热继电器的主要作用是作为电动机的长期过载保护元件，所以在电动机的主电路中装有熔断器，还需要装热继电器。
不可以。
因为熔断器和热继电器的保护功能不同，热继电器具有热惯性，在电路过载时不能瞬时动作而切断电源，而熔断器可以在电路发生短路故障时瞬时切断电源而起保护作用。
10.什么叫堵转？它有什么危害？在电动机的工作状态中什么时刻也可以认为是“堵转”？答：已经给电动机通电，但由于各种原因，转子不转，就称为“堵转”。
它会使转子绕组上产生很大的电流，对电机造成危害。
在电动机起动的瞬间，这时转子转速为0，也可以认为是“堵转”。
四、分析与画图1.试分析下图控制线路的启动与制动工作原理（12分）答：启动：合上电源开关QS制动：当电动机的转速接近零时，KS的常开触点断开→KM2线圈失电→制动结束。
2.试分析下图控制线路的启动工作原理（12分）答：启动过程如下：合上电源开关QS，按下启动按钮SB2，接触器KM1线圈通电，KM1主触头闭合，定子绕组串电阻减压启动，同时时间继电器开始计时(计时时间的长短根据现场负载大小及电动机功率等实际情况确定)。
当时间继电器计时时间到，触点动作，常开触点吸合，接触器KM2线圈得电，KM2主触头闭合，将主电路电阻R短接，电动机工作在全压运行状态，串电阻降压启动过程结束。
3 画出异步电动机单向能耗制动控制电路的主电路和控制电路，要求按速度原则控制。
（10分）4 画出异步电动机星-三角降压启动控制电路（10分）5 为两台电机M1和M2设计主电路和控制电路，控制要求如下：（10分）（1）M1先启动M2后启动；（2）两台电机能同时停止（3）有过载和短路保护6.设计一台电机控制电路，要求：该电机能单向连续运行，并且能实现两地控制。
有过载、短路保护。
7.设计一个电路，控制两台电动机的同时起动和同时停止。
设计要求：所用的控制按钮至多4个，交流接触器至多三个。
FU。
