风速和风压计算关系
风级风压风速之间的关系

我们知道,风压就是垂直于气流方向的平面所受到的风的压力。
根据伯努利方程得出的风-压关系,风的动压为
wp=0.5·ro·v²(1)
其中wp为风压[kN/m²],ro为空气密度[kg/m³],v为风速[m/s]。
由于空气密度(ro)和重度(r)的关系为r=ro·g, 因此有ro=r/g。
在(1)中使用这一关系,得到
wp=0.5·r·v²/g (2)
此式为标准风压公式。
在标准状态下(气压为1013 hPa, 温度为15°C), 空气重度r=0.01225 [kN/m³]。
纬度为45°处的重力加速度g=9.8[m/s²], 我们得到
wp=v²/1600 (3)
此式为用风速估计风压的通用公式。
应当指出的是,空气重度和重力加速度随纬度和海拔高度而变。
一般来说,r/g 在高原上要比在平原地区小,也就是说同样的风速在相同的温度下,其产生的风压在高原上比在平原地区小。
风级、风速、风压对照表。
风速与风压的换算关系及各级风速的自然表现

风速与风压的换算关系及各级风速的自然表现P = pV^2/2式中:P——风压,Pa ; p——空气密度,1.205 kg/m^3(20摄氏度时);V——风速,m/s。
风压就是垂直于气流方向的平面所受到的风的压力。
根据伯努利方程得出的风-压关系,风的动压为wp=0.5•ro•v² (1)其中wp为风压[kN/m²],ro为空气密度[kg/m³],v为风速[m/s]。
由于空气密度(ro)和重度(r)的关系为r=ro•g, 因此有 ro=r/g。
在(1)中使用这一关系,得到wp=0.5•r•v²/g (2)此式为标准风压公式。
在标准状态下(气压为1013 hPa, 温度为15°C), 空气重度r=0.01225 [kN/m³]。
纬度为45°处的重力加速度g=9.8[m/s²], 我们得到wp=v²/1600 (3)此式为用风速估计风压的通用公式。
应当指出的是,空气重度和重力加速度随纬度和海拔高度而变。
一般来说,r/g 在高原上要比在平原地区小,也就是说同样的风速在相同的温度下,其产生的风压在高原上比在平原地区小。
现在我们将风速代入(3), 10 级大风相当于 24.5-28.4m/s, 取风速上限28.4m/s, 得到风压wp=0.5 [kN/m瞉, 相当于每平方米广告牌承受约51千克力。
风力是指风吹到物体上所表现出的力量的大小。
一般根据风吹到地面或水面的物体上所产生的各种现象,把风力的大小分为13个等级,最小是0级,最大为12级。
其口诀:0级静风,风平浪静,烟往上冲。
1级软风,烟示方向,斜指天空。
2级轻风,人有感觉,树叶微动。
3级微风,树叶摇动,旗展风中。
4级和风,灰尘四起,纸片风送。
5级清风,塘水起波,小树摇动。
6级强风,举伞困难,电线嗡嗡。
7级疾风,迎风难行,大树鞠躬。
8级大风,折断树枝,江湖浪猛。
风速与风压的关系

风压就是垂直于气流方向的平面所受到的风的压力。
根据伯努利方程得出的风-压关系,风的动压为wp=·ro·v2 (1)其中wp为风压[kN/m2],ro为空气密度[kg/m3],v为风速[m/s]。
由于空气密度(ro)和重度(r)的关系为r=ro·g, 因此有ro=r/g。
在(1)中使用这一关系,得到wp=·r·v2/g (2)此式为标准风压公式。
在标准状态下(气压为1013 hPa, 温度为15°C), 空气重度r= [kN/m3]。
纬度为45°处的重力加速度g=[m/s2], 我们得到wp=v2/1600 (3)此式为用风速估计风压的通用公式。
应当指出的是,空气重度和重力加速度随纬度和海拔高度而变。
一般来说,r/g 在高原上要比在平原地区小,也就是说同样的风速在相同的温度下,其产生的风压在高原上比在平原地区小。
“作为一个复杂完整的系统,……除尘系统的性能一般要由多个参数来评定,评定气力除尘系统的参数如下: 风量____指在单位时间内通过气力除尘系统气流管道某一截面上的气体体积(m3/h);风速____指气力吸尘系统气流管道内气流的流动速度(m/s);风压____指气流管道内部与外部环境的压力差以Pa或mm水柱来表示。
风量、风速与风压三个参数,在一个气力除尘系统中是相互联系、相互制约。
风量大小决定了管道内气流的浓度,风量与风速共同决定了气流管道截面的结构尺寸,风压的大小主要由气流管道的长度尺寸所决定。
在风机输出性能许可的范围内,设计中应尽量减少管道长度,以保证足够的压力差和风速,在保证管道内气流混合浓度的条件下,应尽量地减小气流管道截面结构尺寸,以增大风速,进而增大吸料口的吸力。
实际应用中的气力除尘系统往往由于这些参数选择的不尽合理,而造成吸力不足或能耗浪费。
较为典型的不合理现象有系统过于庞大,管道过长;气流混合浓度过低,管道截面过大;各段管道结构尺寸不合理,系统压力不平衡等。
风量的计算方法_风压和风速的关系

风量的计算方法_风压和风速的关系风量是一个常用的物理量,用来描述单位时间内通过一些面积的空气流动的数量。
风量的计算可以通过风压和风速的关系进行。
在下面的内容中,我们将详细介绍风压和风速之间的关系以及风量的计算方法。
风压是指空气流动时产生的压力,是单位面积上的力的大小。
风速是指单位时间内空气流动的速度。
风压和风速之间的关系可以通过以下公式来描述:风压=0.5*空气密度*风速的平方其中,空气密度是指单位体积内的空气质量。
可以看出,风压与风速的平方成正比关系,即风速增加时,风压也会增加。
二、风量的计算方法风量是指单位时间内通过一些面积的空气流动的数量。
可以通过以下公式来计算风量:风量=面积*风速其中,面积指的是空气流动的面积,可以是一个孔洞、一个房间的面积,或者一个风扇的叶片面积等。
风速是指单位时间内空气流动的速度。
通过将面积和风速相乘,可以得到单位时间内通过该面积的空气流动的数量,即风量。
三、风量的实际应用1.空调系统设计:在设计空调系统时,需要根据房间的面积和需要的通风量来选择适当的风机。
通过计算面积和风速,可以确定所需的风量,以满足房间内的通风需求。
2.工业生产:在一些工业生产中,需要通过风机将空气输送到特定的位置,用于干燥、除尘或气体输送等。
通过计算面积和风速,可以确定所需的风量,以满足生产过程中的需求。
3.空气净化:在一些需要空气净化的场所,如实验室、手术室等,需要通过风机将空气过滤,并保持室内的空气流动。
通过计算面积和风速,可以确定所需的风量,以保持室内空气的质量。
总结:风量的计算可以通过风压和风速的关系来实现。
风压与风速的平方成正比关系,即风速增加时,风压也会增加。
风量的计算可以通过将面积和风速相乘来实现,以确定单位时间内通过一些面积的空气流动的数量。
风量的计算方法在空调系统设计、工业生产和空气净化等领域有重要的应用。

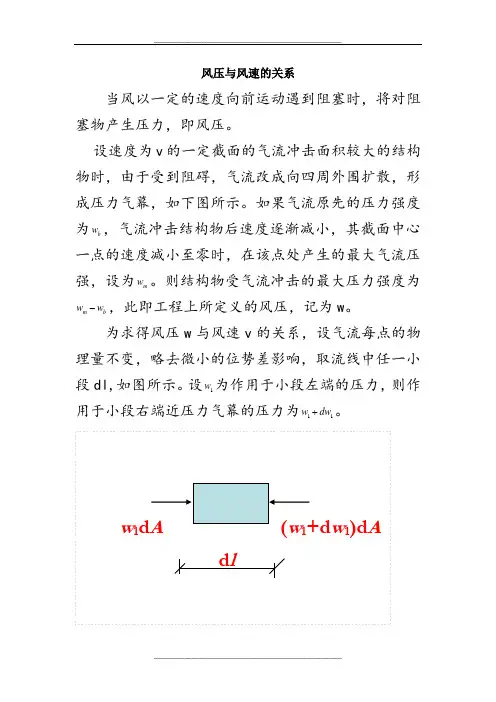

风压与风速的关系

风压与风速的关系当风以一定的速度向前运动遇到阻塞时,将对阻塞物产生压力,即风压。
设速度为v 的一定截面的气流冲击面积较大的结构物时,由于受到阻碍,气流改成向四周外围扩散,形成压力气幕,如下图所示。
如果气流原先的压力强度为bw ,气流冲击结构物后速度逐渐减小,其截面中心一点的速度减小至零时,在该点处产生的最大气流压强,设为mw 。
则结构物受气流冲击的最大压力强度为m b w w -,此即工程上所定义的风压,记为w 。
为求得风压w 与风速v 的关系,设气流每点的物理量不变,略去微小的位势差影响,取流线中任一小段dl,如图所示。
设1w 为作用于小段左端的压力,则作用于小段右端近压力气幕的压力为11w dw +。
以顺流向的压力为正,作用于小段上的合力为1111()w dA w dw dA dw dA -+=-,该合力应等于小段的气流质量M 与顺流向加速度a 的乘积,即1dvdw dA Ma dAdl dtρ-==。
由此式可得1dvdw dldtρ-=,注意到dl vdt =,代入前式得1dw vdv ρ=-,而方程的解为2112w v c ρ=-+。
此式称为伯努利方程,其中c 为常数。
从该方程可以看出,气流在运动过程中,其本身压力随流速变化而变化,流速快,则压力小;而流速慢,则压力大。
当v=0时,1m w w =,代入方程的m c w =;而当风速为v 时,1b w w =,则212b m w w v ρ==-,因此,221122m b w w w v v gγρ=-==,此式即为风速与风压的关系公式,其中γ为空气单位体积的重力,g 为重力加速度。
在气压为101.325kPa 、常温15C 和绝对干燥的情况下,γ=0.0120183kN m ,在纬度45处,海平面上的重力加速度为g=9.82m s ,代入前式得此条件下的风压公式为22220.012018229.81630v w v v kN m g γ===⨯。
风速与风压的关系

风速与风压的关系我们知道,风压就是垂直于气流方向的平面所受到的风的压力。
根据伯努利方程得出的风-压关系,风的动压为wp=0.5·ro·v² (1)其中wp为风压[kN/m²],ro为空气密度[kg/m³],v为风速[m/s]。
由于空气密度(ro)和重度(r)的关系为r=ro·g, 因此有ro=r/g。
在(1)中使用这一关系,得到wp=0。
5·r·v²/g (2)此式为标准风压公式。
在标准状态下(气压为1013 hPa,温度为15°C),空气重度r=0。
01225 [kN/m³]。
纬度为45°处的重力加速度g=9.8[m/s²], 我们得到wp=v²/1600 (3)此式为用风速估计风压的通用公式.应当指出的是,空气重度和重力加速度随纬度和海拔高度而变.一般来说,r/g 在高原上要比在平原地区小,也就是说同样的风速在相同的温度下,其产生的风压在高原上比在平原地区小。
引用Cyberspace的文章:风力风压风速风力级别我们知道,风压就是垂直于气流方向的平面所受到的风的压力。
根据伯努利方程得出的风-压关系,风的动压为wp=0。
5·ro·v²(1)其中wp为风压[kN/m²],ro为空气密度[kg/m³],v为风速[m/s]。
由于空气密度(ro)和重度(r)的关系为r=ro·g,因此有ro=r/g.在(1)中使用这一关系,得到wp=0。
5·r·v²/g (2)此式为标准风压公式.在标准状态下(气压为1013 hPa, 温度为15°C),空气重度r=0.01225 [kN/m³]。
纬度为45°处的重力加速度g=9.8[m/s²],我们得到wp=v²/1600 (3)此式为用风速估计风压的通用公式.应当指出的是,空气重度和重力加速度随纬度和海拔高度而变。
风压与风速

风压就是垂直于气流方向的平面所受到的风的压力。
根据伯努利方程得出的风-压关系,风的动压为:wp=0.5·ρ·v2 (1)其中wp为风压[kN/m2],ρ为空气密度[kg/m3],v为风速[m/s]。
由于空气密度(ρ)和重度(r)的关系为r=ρ·g, 因此有ρ=r/g。
在(1)中使用这一关系,得到wp=0.5·r·v2/g (2)此式为标准风压公式。
在标准状态下(气压为1013 hPa, 温度为15℃), 空气重度r=0.01225 [kN/m3]。
纬度为45°处的重力加速度g=9.8[m/s2], 我们得到wp=v2/1600 (3)此式为用风速估计风压的通用公式。
应当指出的是,空气重度和重力加速度随纬度和海拔高度而变。
一般来说,ρ在高原上要比在平原地区小,也就是说同样的风速在相同的温度下,其产生的风压在高原上比在平原地区小。
风速:静,烟直上。
小于1公里/时0~0.2米/秒1烟能表示风向。
1-5 公里/时0.3~1.5米/秒2人面感觉有风,树叶微动。
6~11公里/时1.6~3.3米/秒3树叶及微技摇动不息,旌旗展开。
12~19公里/时3.4~5.4米/秒4能吹起地面灰尘和纸张,树的小枝摇动。
20~28 公里/时5.5~7.9米/秒5有叶的小树摇摆,内陆的水面有小波。
29~38公里/时8.0一10.7米/秒6大树枝摇动,电线呼呼有声,举伞困难。
39~49 公里/时10.8~13.8米/秒7全树动摇,迎风步行感觉不便。
50~61公里/时13.9~17.l米/秒8微枝折毁,人向前行感觉阻力甚大。
62~74公里/时17.2~20.7米/秒9草房遭受破坏,大树枝可折断。
75~88公里/时20.8~24.4米/秒10树木可被吹倒,,一般建筑物遭破坏。
89~102公里/时24.5~28.4 米/秒11陆上少见,大树可被吹倒,一般建筑物遭严重破坏。
103~117公里/时28.5~32.6米/秒12陆上绝少,其催毁力极大。
风压与风速的计算

风压与风速的计算风压和风速是风力的两个重要指标。
风压指的是单位面积上受到的风力作用力,而风速则是指风的运动速度。
风压与风速之间存在一定的关系,下面将详细介绍风压和风速的计算方法。
首先,我们需要了解一些相关的物理概念。
风压的计算是建立在风力作用力的基础上的。
风力作用力与风速、密度和作用面积有关。
根据物理学的理论,风力作用力可以表示为:F=0.5xρxv^2xA其中,F表示风力作用力,ρ表示空气密度,v表示风速,A表示作用面积。
风速的计算比较简单,通常使用风速测量仪器(如风速计)进行测量。
常见的风速单位有米/秒(m/s)和千米/小时(km/h)。
风压的计算则需要根据上述公式进行计算。
首先,我们需要了解空气密度的计算方法。
空气密度正比于温度的倒数,也就是说,温度越高,空气密度越小。
在大气中,温度不均匀,会随海拔高度的不同而有所变化。
一般来说,我们可以采用国际标准大气压条件下的数值作为参考值。
在计算风压时,作用面积的选择也非常重要。
常见的作用面积可以是墙面、建筑物的侧面、飞机的机翼等等。
在实际工程中,常常根据具体情况选择合适的作用面积,以便得到更准确的风压计算结果。
在实际工程中,常见的应用是建筑物的风压计算。
建筑物可以看作是一种形状复杂的物体,不同部位受风力作用的程度也不同。
根据建筑物的形状和风的方向,可以进行风压的计算。
常见的风压计算方法有经验法和数值模拟法。
经验法是根据工程实践总结的一些公式和经验参数进行计算,适用于一些简单的建筑物。
而数值模拟法则是通过计算机模拟建筑物周围的风场,进而计算出风压的分布情况,适用于形状复杂的建筑物。
无论采用哪种方法进行风压计算,都需要准确的风速数据。
因此,在实际工程计算中,通常会先进行风速的测量和记录,然后根据测量结果进行风压计算。
在工程设计中,风压的计算和分析对于建筑物的结构安全和防风性能至关重要。
合理确定风压的分布和范围,可以为建筑物的结构设计和材料选择提供依据,从而确保建筑物在强风天气条件下的稳定性和耐久性。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
广告牌和风压计算
协飞
最近有读者来信询问如何计算风压,他的问题是:“我想知道9-10 级大风时,楼顶的广告牌一平方要承受多大的风压?”
我想,大多数经营户外广告牌的广告公司可能都会问类似问题,因为广告公司在楼顶安装广告牌时首先会想到,遇大风时该广告牌能否承受相应的风压。
遇上大风如果广告牌不能承受相应的风压,则有可能造成难以预料的后果:如广告牌从楼顶被吹落,砸伤楼下行人或造成自己或他人财产受损。
如果保险公司承保这块广告牌,当然也会首先估算一下该广告牌被大风吹落的概率有多大。
事实上,即使在平地上安装广告牌,这个问题依然存在。
记得几年前,江苏某市曾有路边广告牌被大风吹落导致公路交通受阻的例子。
因此,无论对于广告公司还是保险公司,根据当地可能出现的大风事先估算广告牌承受的风压显得尤为重要。
下面我们就来讨论风压的计算问题。
我们知道,风压就是垂直于气流方向的平面所受到的风的压力。
根据伯努利方程得出的风-压关系,风的动压为
wp=0.5·ro·v² (1)
其中wp为风压[kN/m²],ro为空气密度[kg/m³],v为风速[m/s]。
由于空气密度(ro)和重度(r)的关系为 r=ro·g, 因此有 ro=r/g。
在(1)中使用这一关系,得到
wp=0.5·r·v²/g (2)
此式为标准风压公式。
在标准状态下(气压为1013 hPa, 温度为15°C), 空气重度 r=0.01225 [kN/m³]。
纬度为45°处的重力加速度g=9.8[m/s²], 我们得到
wp=v²/1600 (3)
此式为用风速估计风压的通用公式。
应当指出的是,空气重度和重力加速度随纬度和海拔高度而变。
一般来说,r/g 在高原上要比在平原地区小,也就是说同样的风速在相同的温度下,其产生的风压在高原上比在平原地区小。
现在我们将风速代入(3), 10 级大风相当于 24.5-28.4m/s, 取风速上限 28.4m/s, 得到风压wp=0.5 [kN/m²], 相当于每平方米广告牌承受约51千克力。
有兴趣的读者可以查查现在全国哪里风力最大,再算一算风压有多大。
然后在家等着吧,或许广告公司不久会来找你咨询:)。
