石油化工装置大型往复活塞式压缩机安装技术
针对石油化工装置大型往复式压缩机的安装技术进行探讨分析
针对石油化工装置大型往复式压缩机的安装技术进行探讨分析作者：钦力强来源：《商品与质量·消费视点》2013年第12期摘要：如今大型往复式压缩机被广泛运用于石油化工行业，本文以某炼厂加氢装置对称平衡型M125-50/21.5-196-BX往复活压缩机组的实际安装为例，针对大型往复式压缩机的安装工艺及其注意事项进行了简要阐述，对提高大型往复式压缩机安装技术有一定的积极作用和借鉴意义。
关键词：往复式压缩机；施工准备；安装工艺；精对中引言：往复式压缩机广泛应用于输送气体或提高气体压力，因其具有无论介质流量大小、分子量大小都可以达到较高的出口压力的优点，所以近年来随着石油化工装置规模不断扩大，往复活塞式压缩机技术及其行业也在不断地发展，压缩机的机型在向大型、多级、高压化发展。
压缩机所要具备的各项功能与要求，致使其在进行安装调试或是操作流程上具有一定的复杂性，压缩机安装的质量，直接影响设备运行的稳定性及寿命。
大型往复式压缩机不同于一般的普通设备，因为这类压缩机结构复杂、配合精密、工序繁琐、质量要求很高。
通过某炼厂加氢装置对称平衡型4M125-50/21.5-196-BX往复式压缩机组的实际安装管理为例，总结出在安装这类压缩机时应该注意的技术问题。
一、机组介绍2台/套对称平衡型往复式压缩机组，由沈阳透平机械股份有限公司设计制造，轴功率5549KW，型号为4M125-50/21.5-196-BX。
双作用气缸，4列4缸3级压缩。
采用南阳防爆集团的增安型无刷励磁同步电机驱动，型号TAW6300-20/3250W，功率6300KW。
压缩机中体采用长短双室中体，整机由压缩机主机、各级进出口缓冲器、驱动电机、级间冷却器、注油器、漏气收集罐、冷却系统、检测控制系统、润滑油站等辅助设备构成。
机组为分体运输，散件安装。
二、安装前的必要准备工作在实施安装之前，准备工作是十分重要的，主要包括以下两个方面：一方面，要在基础安装移交之前做好四点准备：（一）各种几何尺寸实际的测量数据；（二）基础的合格工序交接；（三）基础沉降观察记录；（四）基础坐标与相应的标高。
大型往复式压缩机安装找平找正的检测调整
固力矩 必须 达到要 求 着 色检 查各 主轴支 撑瓦 其接
触 面是 否符 合要求 ．塞 尺检查 瓦背 与轴 承挖窝 不得
有 间 隙
（ ７ ）用 曲轴 张合度 表测量 曲轴 张合度 ，即盘动 曲轴测 量 曲柄之 间上 、下 、左 、右 四个 位置 的距离
实现各方面的合理联接配合与协调使技术并对通用典型的工艺技术进行定型为标地面工程建设和管理的一系列活动进一步趋向简单准化设计的开展奠定了良好基础标准化设计技术化通用化程序化做到超前准备均衡组织也是长庆油田标准化设计模块化建设数字化平行作业有效协同和规模化运作
第３ ９ 卷 第５ 期
石 油 工 程 建 设
复 查 轴 向水 平 度 ．其 值 不 大 于 Ｏ ． １ ０ ｍ ｍ ／ ｍ．符 合 Ｓ Ｈ ／ Ｔ ３ ５ ４ ４ — ２ ０ ０ ９的 规 定 主 轴 瓦 采 用 薄 皮 瓦 时 ． 由于薄 皮瓦 的弹性 变形较 大 ．安装 时轴承 盖螺栓 紧
（ ２ ）机 身找水 平采 用水平 仪检 测 ，列 向水 平度 在各 十字头 滑道 前 、中 、后 三点位 置处 测量 ，轴 向 水平度 在 曲轴轴 承座孔 处测 量且 以两端 为准 ．列 向 及轴 向水平 度均 不 得超 过 ０ ． ０ ５ ｍ ｍ ／ ｍ 调 整水平 度 应在 机身 不受外 力 的情 况下 进行 ．并综 合考 虑各位
轴 心线 的偏差 ．从 而精确 调整 活塞 和十 字头 的 同轴度 ，并介 绍 了新方 法的 实际应 用情 况和 注 意事项 。
关 键 词 ：往 复 式 压 缩 机 ； 找 平 ； 同 轴 度 ； 激 光 测 量 仪
ｄ ｏ ｉ ： １ ０ ． ３ ９ ６ ９ ／ ｊ ． ｉ ｓ ｓ ｎ ． １ ０ ０ １ － ２ ２ ０ ６ ． ２ ０ １ ３ ． ０ ５ ． ０ ０ ８
往复式压缩机的安装调试
往复式压缩机的安装调试及试车详析1.机组介绍1.1机组概况往复式压缩机型号为4M80-44.6/18-92-BX双列对称平衡的、气缸为水平双列作用,上进、下出,压缩机进气流量采用旁路及气阀卸荷器联合调节,气量调节0﹪、25﹪、50﹪、75﹪、100﹪五档,卸荷器为气动。
压缩机采用同步电动机驱动。
1.2机组的基本参数表1压缩机主要技术参数表2电动机主要技术参数2.机组的安装要点2.1 机组砼基础的验收与处理基础上应明显地标出标高基准线、纵横中心线、预留孔中心线,安装前按照有关土建基础施工图及压缩机产品技术资料,对基础标高、坐标位置、外形尺寸以及预留孔中心尺寸、垂直度等进行复测检查。
基偏差应符合有关国家标准GB50231-98《机械设备安装工程施工及验收通用规范》中表2.0.3的规定。
对基础进行外观检查,不允许有明显的裂纹、蜂窝、空洞、露筋等质量缺陷。
清除基础表面的油渍、污迹,对基础进行凿毛处理,麻点的个数平方厘米内不少于3至5个,麻点的深度不小于10mm。
预留螺栓孔必须清理干净,不得留有影响一次灌浆的杂物。
2.2 设备开箱验收设备安装前,必须由业主牵头组织监理、厂商、安装单位共同参与的联合验收。
检查箱号、箱数、包装情况,根据图纸及技术协议检查设备的外观质量、铭牌数据,根据装箱清单对零部件数量的清点,专用工具的检查,发理问题及时通过有关部门跟厂家沟通协商解决。
本机组主体分机身及中体、4个接筒、4个气缸等五部分到货、内部部件加如活塞与活塞杆、密封填料、进气、排气阀分别包装。
同步电动机单独包装。
在开箱验收时发现机身、中体内部,飞轮等都不同程度地存在生锈现象。
2.3 压缩机安装2.3.1 安装方案压缩机施工方案必须执行编制、审批程序,应由项目技术负责人编制,并经公司技术、安全、工程管理部门审核后,由公司总工程师批准。
之后报专业监理工程师审核,业主专业工程师及相关部门工程师审核后备案。
2.3.2 解体清洗(1)拆解。

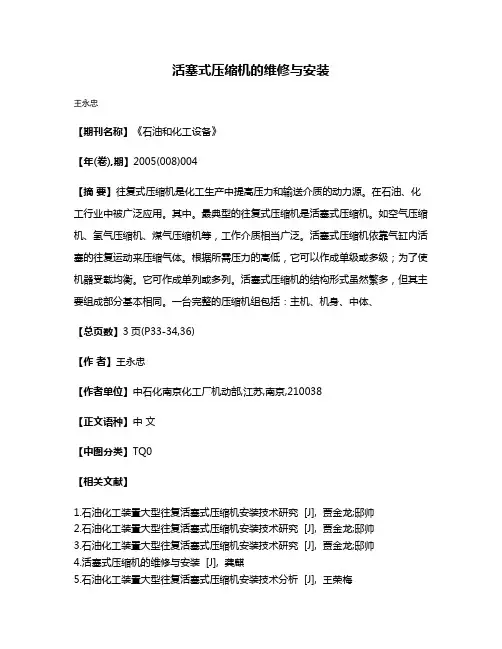

活塞式压缩机的维修与安装
活塞式压缩机的维修与安装
王永忠
【期刊名称】《石油和化工设备》
【年(卷),期】2005(008)004
【摘要】往复式压缩机是化工生产中提高压力和输送介质的动力源。
在石油、化工行业中被广泛应用。
其中。
最典型的往复式压缩机是活塞式压缩机。
如空气压缩机、氢气压缩机、煤气压缩机等，工作介质相当广泛。
活塞式压缩机依靠气缸内活塞的往复运动来压缩气体。
根据所需压力的高低，它可以作成单级或多级；为了使机器受载均衡。
它可作成单列或多列。
活塞式压缩机的结构形式虽然繁多，但其主要组成部分基本相同。
一台完整的压缩机组包括：主机、机身、中体、
【总页数】3页(P33-34,36)
【作者】王永忠
【作者单位】中石化南京化工厂机动部,江苏,南京,210038
【正文语种】中文
【中图分类】TQ0
【相关文献】
1.石油化工装置大型往复活塞式压缩机安装技术研究 [J], 贾金龙;邸帅
2.石油化工装置大型往复活塞式压缩机安装技术研究 [J], 贾金龙;邸帅
3.石油化工装置大型往复活塞式压缩机安装技术研究 [J], 贾金龙;邸帅
4.活塞式压缩机的维修与安装 [J], 龚麒
5.石油化工装置大型往复活塞式压缩机安装技术分析 [J], 王荣梅
因版权原因，仅展示原文概要，查看原文内容请购买。
压缩机安装规范)压缩机安装规范
压缩机安装规范)压缩机安装规范国家标准---压缩机安装规范第一章一般规定第二章整体安装的压缩机第三章现场组装的往复活塞式压缩机第四章附属设备第五章试运转第六章无润滑压缩机第一章一般规定第1条本篇适用于往复活塞式、螺杆式、滑片式和膜式等容积式压缩机的安装。
第2条本篇是压缩机安装工程的专业技术规定，安装工程的通用技术要求，应按本规范第一册《通用规定》的规定执行。
压缩机的拆卸和清洗应符合下列要求；一、整体安装的压缩机一般应作下列拆洗工作；1、往复活塞式压缩机应拆卸活塞、连杆、气阀和填料，并将设备表面和拆下的零、部件清洗干净，气阀和填料不应用蒸汽清洗；2、用油封润滑油封存的往复活塞式压缩机，在设备技术文件规定的油封期限内安装时，除气阀外，其他零、部件均可不拆洗。
3、螺杆式压缩机和滑片式压缩机，在设备技术文件规定的油封期限内安装时。
可不拆洗，有特殊要求者按设备技术文件的规定执行；4、膜式压缩机应拆洗虹盖、膜片和吸、排气阀。
二、现场组装的压缩机，应清洗主机零、部件和附属设备，气阀、填料和其他密封件不应用蒸汽清洗，清洗后应将清洗剂或水分除净，并检查零、部件和设备表面有无损伤等缺陷，全格后应涂一薄层润滑油(无润滑压缩机与介质接触的零、部件不涂油)。
第二章整体安装的压缩机第4条压缩机的纵、横向不水平度均不应超过0.2/1000。
应在下列部位测量：一、卧式压缩机(包括对称平衡型)在机身滑道面或其他基准面上测量；二、立式压缩机拆去气缸盖，在气缸顶平面上测量；其他型式压缩机，在主轴外露部分或其他基准面上测量。
第三章现场组装的往复活塞式压缩机第5条组装机身和中体应符合下列要求：一、用煤油注入机身内至润滑油的最高油面位置，经8小时不得有渗漏现象；二、机身的纵、横向水平均不应超过0.05/1000。
并应在下列部位测量；1、卧式压缩机(包括对称平衡型)的纵向不水平度在滑道的前、后两点位置上测量，横向不水平度在机身轴承孔处测量(见图V-1.1)；2、立式压缩机在机身接合面上测量。

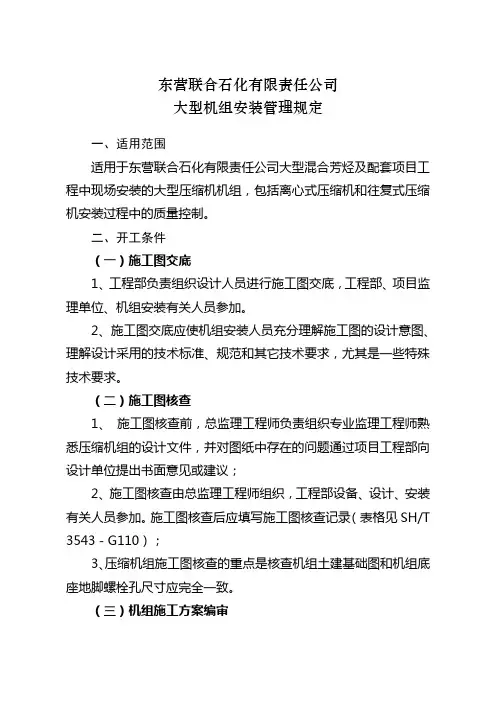

大型机组安装管理规定
