膜盒压力表
压力表基础知识
压⼒表基础知识压⼒表基础知识1.压⼒表的原理与构造1.1原理：压⼒表通过表内的敏锐元件（波登管、膜盒、波浪管）的弹性形变，再由表内机芯的转换机构将压⼒形变传导⾄指针，引起指针转动来显⽰压⼒。
1.2构造：溢流孔：若发⽣波登管爆裂的紧急情形的时候，内部压⼒将通过溢流孔向外界开释，防⽌玻璃⾯板的爆裂。
注：为了保持溢流孔的正常性能，请在表后⾯留出⾄少10mm的空间，不要改造或塞住溢流孔。
指针：除标准指针外，其他指针也是可选的。
（零调指针最⼤值指针或设定指针）请在选型表中列出。
玻璃⾯板：除标准玻璃外，其他专门材质玻璃，如强化玻璃，⽆反射玻璃也是可选的。
性能分类：⼀般型（标准）、蒸汽⽤⼀般型（M）、耐热型（H）、耐振型（V）、蒸汽⽤耐振型（MV）耐热耐振型（HV）。
⽤途区分参考JIS 7505波登管压⼒表标准。
处理⽅式：禁油/禁⽔处理…在制造时除去残留在接液部的⽔或油。
外装指定：壳体颜⾊…除标准⾊以外，清专门注明。
节流阀：（可选）为了减⼩脉动压⼒，节流阀安装在压⼒⼊⼝处。
脉动压⼒：由于压⼒发⽣器中泵的脉动特性，使压⼒表的特诊曲线振幅较⼤。
这对压⼒表是专门有害的。
连接⽅式：本产品连接部有三种连接⽅式：钎焊…⽤于铜类材质的连接银铜钎焊…⽤于铜类材质和不锈钢材质之间连接TIG焊接…⽤于不锈钢材质之间连接2.压⼒表术语 2.1 正压与负压 2.2 相对压⼒与绝对压⼒2.3 真空度（如图）2.4 压⼒的表⽰⽅法压⼒有两种表⽰⽅法：⼀种是以绝对真空作为基准所表⽰的压⼒，称为绝对压⼒；另⼀种是以⼤⽓压⼒作为基准所表⽰的压⼒，称为相对压⼒。
由于⼤多数测压外表所测得的压⼒差不多上相对压⼒，故相对压⼒也称表压⼒。
当绝对压⼒⼩于⼤⽓压⼒时，可⽤容器内的绝对压⼒不⾜⼀个⼤⽓压的数值来表⽰。
称为”真空度”。
它们的关系如下：绝对压⼒=⼤⽓压⼒+相对压⼒真空度=⼤⽓压⼒—绝对压⼒我国法定的压⼒单位为Pa（N/㎡），称为帕斯卡，简称帕。
压力表的分类及技术参数
压力表的分类及技术参数一、Y系列压力表1、Y系列一般压力表、压力真空表、真空表该系列压力表广泛应用于管道及容器中测量无爆炸危险、无结晶体、不凝固及对合金不起腐蚀作用的液体、气体、蒸汽等介质的压力大小。
具有体积小，性能安全可靠，显示清晰等优点。
●选型表名称型号测量范围（MPa）精度压力表Y-40 1.5；2.5Y-60 1.5；2.5Y-100 1.0；1.5Y-150 1.0；1.5Y-200 1.0；1.5真空表Z-40 -0.1～0； 1.5；2.5Z-60 1.5；2.5Z-100 1.0；1.5Z-150 1.0；1.5Z-200 1.0；1.5压力真空表YZ-40 -0.1～0.06；-0.1～0.15；-0.1～0.3；-0.1～0.5；-0.1～0.9；-0.1～1.5；-0.1～2.4； 1.5；2.5YZ-60 1.5；2.5YZ-100 1.0；1.5YZ-150 1.0；1.5YZ-200 1.0；1.5使用环境条件温度-40～70℃；相对温度≤85%2、Y系列不锈钢压力表该系列压力表的零件采用耐腐蚀的不锈钢及耐腐蚀的合金材料制成，使仪表具有良好的耐腐蚀性能，可广泛应用于石油、化工、冶金、矿山、机械、电力及食品行业。
直接测量不结晶体，但有腐蚀性的气体、液体的压力。
●技术参数公称直径：Ф100结构形式：径向直接安装式接头螺纹：M20×1.5精度等级：1.5；2.5测量量范围：-0.1～0MPa；-0.1～0.15至-0.1～2.4MPa；0～0.1至0～60MPa耐振等级：YBF为V.H.3；YBFN为V.H.4材料：0Cr18Ni9Ti、1Cr18Ni9Ti、316L●规格示意名称型号公称直径测量范围（MPa）接头螺纹精度等级耐振等级YBF 100 -0.1～0；-0.1～0.15；-0.1～2.4；0～0.1；0～60；M20×1.5 1.5；2.5 V.H.3不锈钢耐振压力表YBFN 100 -0.1～0；-0.1～0.15；-0.1～2.4；0～0.1；0～60；M20×1.5 1.5；2.5 V.H.4二、YTN系列耐震压力表耐震压力表适用于环境剧烈振动场所，可耐受介质的脉动，冲击及突然卸荷，仪表指示稳定清晰。
膜盒压力表压力范围
膜盒压力表压力范围膜盒压力表是一种用于测量和显示膜盒内部压力的仪表。
它广泛应用于各种工业领域中，如化工、石油、制药等。
膜盒压力表的压力范围决定了它能够测量和显示的压力值的范围。
本文将围绕膜盒压力表的压力范围展开讨论，介绍不同压力范围的膜盒压力表的特点和应用领域。
一、低压膜盒压力表（0~10 bar）低压膜盒压力表适用于测量较小压力范围内的压力值。
它通常具有较高的精度和敏感度，能够准确地测量压力变化。
低压膜盒压力表常用于实验室、科研和精密仪器等领域，如测量气体或液体的压力变化等。
二、中压膜盒压力表（0~100 bar）中压膜盒压力表适用于测量中等压力范围内的压力值。
它具有较高的耐压性和稳定性，能够在较高压力下正常工作。
中压膜盒压力表常用于工业生产现场，如管道、容器等系统的压力监测和控制。
三、高压膜盒压力表（0~1000 bar）高压膜盒压力表适用于测量较大压力范围内的压力值。
它通常具有较高的耐压能力和强度，能够在高压环境下正常工作。
高压膜盒压力表常用于工业领域中的高压设备和系统的压力测量，如液压设备、石油开采等。
四、超高压膜盒压力表（0~10000 bar）超高压膜盒压力表适用于测量极大压力范围内的压力值。
它具有极高的耐压能力和强度，能够在极高压力环境下正常工作。
超高压膜盒压力表常用于特殊工业领域，如深海油井、高压容器等。
膜盒压力表的压力范围决定了它的应用领域和使用场景。
不同压力范围的膜盒压力表具有不同的特点和适用条件。
在选择膜盒压力表时，需要根据实际需求和工作环境来确定合适的压力范围。
同时，还需要考虑到膜盒压力表的精确度、耐压能力、稳定性等性能指标，以确保测量结果的准确性和可靠性。
除了压力范围，膜盒压力表的其他参数和功能也需要考虑。
例如，压力表的尺寸和连接方式需要与被测介质的管道或容器相匹配；压力表的显示方式可以是机械式或电子式，根据不同的应用场景选择合适的显示方式；还可以根据需要选择具有报警功能或通讯接口的膜盒压力表，以便实时监测和远程控制压力值。
压力表介绍
压力表介绍一、压力表的作用压力表也是锅炉上必不可少的安全附件，它的作用是用来测量和指示锅筒内压力的大小。
锅炉上如果没有压力表 , 或者压力表失灵 , 锅炉内的压力就无法表示 , 从而直接危及安全。
锅炉上装置灵敏、准确的压力表 , 司炉人员就能凭此正确的操作锅炉 , 确保安全、经济的运行。
二、压力表的构造与原理在工业锅炉上常用的压力表有液柱式、弹簧式和波纹管式等几种。
1. 液柱式压力表液柱式压力表俗称 U 形管压力表 , 见图 4-7 。
其工作原理是利用 U 形玻璃管两侧液柱 ( 水或水银 ) 高度差所产生的压力 , 与被测介质的压力相平衡。
液柱高度差价 ) 越大 , 表明被测介质的压力也越大 , 其压力数值可从刻度尺上直接读出。
液柱式压力表具有结构简单、使用方便、价格便宜等优点 , 但不能测量较高的压力 , 不能进行自动指示和记录 , 因此使用范围受到限制 , 通常用于测量锅炉炉膛、烟道内的压力值。
2. 弹簧管式压力表弹簧管式压力表的结构见图 4-8 。
在圆形的外壳内 , 有一根断面呈椭圆形 ( 椭圆的长轴与表针的中心轴相平行 ) 的弹簧弯管 ( 常用元缝磷铜管或无缝钢管制成 ), 其一端与从锅炉蒸汽空间引出的存水管相通 , 成为固定端 ; 另一端是封闭的自由端 , 与连杆连接。
连杆的另一端是扇形齿轮 , 扇形齿轮与中心轴上的小齿轮相衔接。
压力表的指针固定在中心轴上。
当特制的弹簧管内受到介质的压力时 , 就会使其自由端向外移动 , 再经过连杆带动扇形齿轮与小齿轮转动 , 使指针向顺时针方向转动一个角度。
介质的压力越大 , 指针转动角度也越大。
这时指针在压力表表盘上指示的刻度值 , 就是锅炉内蒸汽压力的数值。
当压力降低时 , 弹簧弯管会向里收缩 , 使指针返回到相应的位置。
当压力消失后 , 弹簧弯管恢复到原来的形状 , 借助游丝的作用帮助 , 指针回到始点 ( 零位 ) 。
弹簧管式压力表具有结构紧凑、精确度较高、测量范围广、使用方便等优点 , 多用于测量锅筒、集箱和管道内的介质压力值。
压力表的分类及技术参数
压力表的分类及技术参数来源压力表按用途可分以下几种：一、Y系列压力表1、Y系列一般压力表、压力真空表、真空表该系列压力表广泛应用于管道及容器中测量无爆炸危险、无结晶体、不凝固及对合金不起腐蚀作用的液体、气体、蒸汽等介质的压力大小。
具有体积小，性能安全可靠，显示清晰等优点。
●选型表名称型号测量范围(MPa) 精度压力表Y-40 Y-60 1.5；2.5Y-100 1.0；1.5Y-150 1.0；1.5Y-200 1.0；1.5真空表Z-40 -0.1～0；1.5；2.5Z-60 1.5；2.5Z-100 1.0；1.5Z-150 1.0；1.5Z-200 1.0；1.5压力真空表YZ-40 -0.1～0.06；-0.1～0.15；-0.1～0.3；-0.1～0.5；-0.1～0.9；-0.1～1.5；-0.1～2.4；1.5；2.5YZ-60 1.5；2.5YZ-100 1.0；1.5YZ-150 1.0；1.5YZ-200 1.0；1.5使用环境条件温度-40～70℃；相对温度≤85%2、Y系列不锈钢压力表该系列压力表的零件采用耐腐蚀的不锈钢及耐腐蚀的合金材料制成，使仪表具有良好的耐腐蚀性能，可广泛应用于石油、化工、冶金、矿山、机械、电力及食品行业。
直接测量不结晶体，但有腐蚀性的气体、液体的压力。
●技术参数公称直径：Ф100结构形式：径向直接安装式接头螺纹：M20×1.5精度等级：1.5；2.5测量量范围：-0.1～0MPa；-0.1～0.15至-0.1～2.4MPa；0～0.1至0～60MPa耐振等级：YBF为V.H.3；YBFN为V.H.4材料：0Cr18Ni9Ti、1Cr18Ni9Ti、316L●规格示意名称型号公称直径测量范围(MPa) 接头螺纹精度等级耐振等级不锈钢压力表YBF 100 -0.1～0；-0.1～0.15；-0.1～2.4；0～0.1；0～60；M20×1.5 1.5；2.5 V.H.3不锈钢耐振压力表YBFN 100 -0.1～0；-0.1～0.15；-0.1～2.4；0～0.1；0～60；M20×1.5 1.5；2.5 V.H.4二、YTN系列耐震压力表耐震压力表适用于环境剧烈振动场所，可耐受介质的脉动，冲击及突然卸荷，仪表指示稳定清晰。

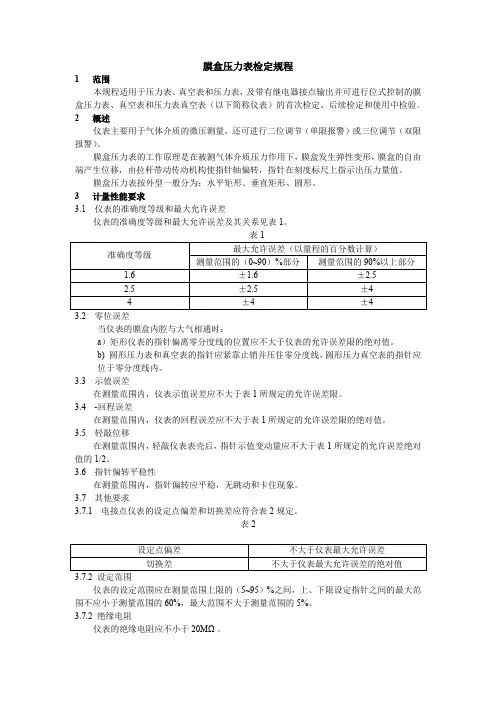

膜盒压力表检定规程
膜盒压力表检定规程1 范围本规程适用于压力表、真空表和压力表，及带有继电器接点输出并可进行位式控制的膜盒压力表、真空表和压力表真空表（以下简称仪表）的首次检定、后续检定和使用中检验。
2 概述仪表主要用于气体介质的微压测量，还可进行二位调节（单限报警）或三位调节（双限报警）。
膜盒压力表的工作原理是在被测气体介质压力作用下，膜盒发生弹性变形，膜盒的自由端产生位移，由拉杆带动传动机构使指针轴偏转，指针在刻度标尺上指示出压力量值。
膜盒压力表按外型一般分为：水平矩形、垂直矩形、圆形。
3 计量性能要求3.1 仪表的准确度等级和最大允许误差仪表的准确度等级和最大允许误差及其关系见表1。
表13.2 零位误差当仪表的膜盒内腔与大气相通时：a）矩形仪表的指针偏离零分度线的位置应不大于仪表的允许误差限的绝对值。
b) 圆形压力表和真空表的指针应紧靠止销并压住零分度线，圆形压力真空表的指针应位于零分度线内。
3.3 示值误差在测量范围内，仪表示值误差应不大于表1所规定的允许误差限。
3.4 -回程误差在测量范围内，仪表的回程误差应不大于表1所规定的允许误差限的绝对值。
3.5 轻敲位移在测量范围内，轻敲仪表表壳后，指针示值变动量应不大于表1所规定的允许误差绝对值的1/2。
3.6 指针偏转平稳性在测量范围内，指针偏转应平稳，无跳动和卡住现象。
3.7 其他要求3.7.1 电接点仪表的设定点偏差和切换差应符合表2规定。
表23.7.2 设定范围仪表的设定范围应在测量范围上限的（5~95）%之间，上、下限设定指针之间的最大范围不应小于测量范围的60%，最大范围不大于测量范围的5%。
3.7.2 绝缘电阻仪表的绝缘电阻应不小于20MΩ。
3.7.4 绝缘强度首次检定和修理后的仪表，经受交流电（1500V，50Hz）、绝缘强度试验，历时1min不能有击穿和飞弧现象。
4 通用技术要求4.1 外形a)仪表应装配牢固，无松动现象；b)新制造的仪表外壳涂层应均匀光洁，无明显划伤和剥脱现象；c)连接件应无毛刺和损伤。
膜盒压力表工作原理
膜盒压力表工作原理
膜盒压力表是一种常用的压力测量仪表，它的工作原理是利用薄膜盒来感应被测介质的压力变化，并将压力转换为机械位移或电信号输出。
膜盒压力表的膜盒通常由两个弯曲的金属薄膜组成，薄膜之间形成了一个密封的腔室。
当被测介质的压力作用于膜盒的一侧时，膜盒会发生微小的形变。
这种形变可以通过机械结构或传感器转换为位移或电信号。
膜盒的形变可以通过机械结构转换为指针的机械位移，从而实现压力的直接读数。
在机械结构中，通常会使用杠杆或齿轮传动来放大膜盒的形变位移，以提高读数的准确性和灵敏度。
另一种常见的方式是通过电传感器将膜盒形变转换为电信号输出。
电传感器通常采用应变片或电容传感器的原理，将膜盒的形变转化为电阻、电压或电容的变化。
这些电信号可以通过电路处理和放大，最终以数字显示或模拟输出的形式呈现。
膜盒压力表具有结构简单、体积小、重量轻、响应速度快等优点，在工业自动化、仪器仪表等领域得到广泛应用。
根据被测介质的性质和测量要求的不同，膜盒压力表可以选择不同的膜盒材质、传感器类型和量程范围，以满足各种不同的工况要求。
压力表基础知识
一、压力表基础知识1. 压力表的原理与构造原理：压力表通过表内的敏感元件（波登管、膜盒、波纹管）的弹性形变，再由表内机芯的转换机构将压力形变传导至指针，引起指针转动来显示压力。
构造：溢流孔：若发生波登管爆裂的紧急情况的时候，内部压力将通过溢流孔向外界释放，防止玻璃面板的爆裂。
注：为了保持溢流孔的正常性能，请在表后面留出至少10mm的空间，不要改造或塞住溢流孔。
指针：除标准指针外，其他指针也是可选的。
（零调指针最大值指针或设定指针）请在选型表中列出。
玻璃面板：除标准玻璃外，其他特殊材质玻璃，如强化玻璃，无反射玻璃也是可选的。
性能分类：普通型（标准）、蒸汽用普通型（M）、耐热型（H）、耐振型（V）、蒸汽用耐振型（MV）耐热耐振型（HV）。
用途区分参考JIS7505波登管压力表标准。
处理方式：禁油/禁水处理…在制造时除去残留在接液部的水或油。
外装指定：壳体颜色…除标准色以外，清特别注明。
节流阀：（可选）为了减小脉动压力，节流阀安装在压力入口处。
脉动压力：由于压力发生器中泵的脉动特性，使压力表的特诊曲线振幅较大。
这对压力表是非常有害的。
连接方式：本产品连接部有三种连接方式：钎焊…用于铜类材质的连接银铜钎焊…用于铜类材质和不锈钢材质之间连接 TIG焊接…用于不锈钢材质之间连接 2. 压力表术语正压与负压相对压力与绝对压力真空度（如图）压力的表示方法压力有两种表示方法：一种是以绝对真空作为基准所表示的压力，称为绝对压力；另一种是以大气压力作为基准所表示的压力，称为相对压力。
由于大多数测压仪表所测得的压力都是相对压力，故相对压力也称表压力。
当绝对压力小于大气压力时，可用容器内的绝对压力不足一个大气压的数值来表示。
称为”真空度”。
它们的关系如下：绝对压力=大气压力+相对压力真空度=大气压力—绝对压力我国法定的压力单位为Pa（N/㎡），称为帕斯卡，简称帕。
由于此单位太小，因此常采用它的106倍单位MPa（兆帕）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
膜盒压力表
概述
膜盒压力表又称微压表。
适用于测量无爆炸危险、不结晶、不凝固，以及对铜和铜合金无腐蚀作用的液体、气体或蒸汽的低微压力。
简介
膜盒压力表采用膜盒作为测量微小压力的敏感元件。
测量对铜合金不起腐蚀作用、无爆炸危险气体的微压和负压，广泛应用于锅炉通风、气体管道、燃烧装置等其他类似设备上。
膜盒压力表根据导压系统及外壳均采用不锈钢材料制成。
应用于耐腐蚀要求较高的工艺流程中对各种气体介质的微压和负压的测量。
膜盒压力表参照原膜盒压力表的结构特点而研制的具有耐腐蚀作用的微压表。
应用于锅炉通风和气体管道等设备上，在耐腐要求较高的工艺流程中测量各种气体介质的微压和负压。
精确度等级：2.5
结构原理
仪表由测量系统(包括接头、波纹膜盒等)，传动机构(包括拔杆机构，齿轮传动机构)，指示部件(包括指针与度盘)和外壳(包括表壳、衬圈和表玻璃)所组成。
仪表的工作原理是基于波纹膜盒在被测介质的压力作用下，其自由端产生相应的弹性变形，再经齿轮传动机构的传动并予放大，由固定于齿轮轴上的指针逐将被测值在度盘上指示出来。
还有调零装置，可以方便调整零位。
膜盒压力表的测量范围在-80~60000Pa,但是要根据不同的压力量程选用不同的膜盒压力表，压力在-1000Pa~60000Pa时建议选用圆盘式膜盒压力表，如果压力在-80Pa时建议选用矩形膜盒压力表。
膜盒压力表的主要技术指标
1.标度范围及精确度等级及重量
2. 测量范围：(kPa)
0～2.5；0～4；0～6；0～10；0～16；0～25；0～40；0～60；-2.5～0；-4～0；-6～0；-10～0；-16～0；-25～0；-40～0；-2～2；-3～3；-5～5；-8～8；-12～12；-20～20 -30~30
3.使用环境条件：-25～55℃，相对湿度不大于80%
4.抗工作环境振动：V·H·3级
5.重量：0.5kg
膜盒压力表外形尺寸
型号外形尺寸 mm
A B C D d d0 G/Rc
YE-60 31 32 14 60 / / 14×1.5
Y-60T 31 32 15 3.4
YE-60Z 30 32 0 /
YE-60ZQ 30 32 0 3.4
YE-100 44 45 18 100 / /
YE-100T 44 46 19 5.5 20×1.5 YE-100Z 43 45 34 /
YE-100ZQ 43 45 44 5.5
YE-150 50 47 19 150 / /
YE-150T 50 48 20 5.5 20×1.5 YE-150Z 51 47 55 /
YE-150ZQ 51 47 55 /
注：连接螺纹可按要求订货。
产品结构原理：仪表由测量系统（包括接头膜盒等）、传动机构、指示装置和外壳组成。
当被测介质的压力作用于膜盒时，其自由端产生相应弹性变形一位移，经拨杆带动传动机构放大，由指示装置将被测压力在仪表盘上指示出来。
产品应用：
膜盒压力表采用膜盒作为测量微小压力的敏感元件。
测量对铜合金不起腐蚀作用、无爆炸危险气体的微压和负压，广泛应用于锅炉通风、气体管道、燃烧装置等及其他类似设备上。
膜盒压力表导压系统及外壳均采用不锈钢材料制成。
应用于耐腐蚀要求较高的工艺流程中对各种气体介质的微压和负压的测量。
膜盒压力表参照原膜盒压力表的结构特点而研制的具有耐腐蚀作用的微压表。
应用于锅炉通风和气体管道等设备上，在耐腐要求较高的工艺流程中测量各种气体介质的微压和负压。
使用环境条件：仪表垂直安装，工作环境温度-25～55℃；相对湿度不大于80%，并且周围空气中不含有腐蚀仪表的有害气体。
温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.04%/10℃。
