防雷接地及等电位安装施工方案XXX工程防雷接地及等电位安装施工方案编制单位：XXX防雷接地及等电位安装施工方案1、防雷接地与等电位安装1.1、本工程防雷接地，电气设备的保护接地，电梯机房，消防控制室，计算机房及各弱电接地等共用综合接地装置,要求接地电阻值必须小于等于1Ω，实测不满足要求时，必须增设人工接地体，直到满足要求为止。
需要增设人工接地体时编制专项方案。
1.2、接地体的做法1.2.1、利用建筑物基础梁、底板钢筋和采用-40*4的镀锌扁钢沿建筑物四周敷设成闭合形状的接地体作为水平接地体，利用桩基内钢筋作为垂直接地体。
1.2.2、按照设计图纸位置将建筑物基础梁内四角主筋和相应图示位置结构底板上下主筋4根不小于Φ16钢筋通长相互焊接，形成网状接地体，直筋之间的跨接如图1-1，交叉钢筋之间的跨接如图1-2.图1-1直筋跨接防雷接地及等电位安装施工方案图1-2交叉筋跨接1.2.3、按照图示引出的位置利用Φ20的圆钢，在距离夹层地面50线位置引出接地线共计52处，一端与-40*4的镀锌扁钢搭接焊接（图1-3），另一端使用两根Φ12的圆钢分别与接地地梁跨接焊接（图1-4），要求焊缝饱满，焊渣清除干净，漏出室外部分圆钢和焊接处使用沥青防腐做防腐处理。
图1-3圆钢与扁钢搭接图1-4圆钢与钢筋跨接1.2.4、按照图示位置，利用-40*4的镀锌扁钢沿建筑物外墙1米处设置一圈镀锌扁钢，埋地深度为1m即沿夹层50线程度引出标高，扁钢与扁钢连接采用焊接连接（图1-5），扁钢与圆钢连接如上图1-1.防雷接地及等电位安装施工方案焊接完成后将焊渣清算洁净，刷沥青防腐处理。
图1-5扁钢与扁钢搭接（暗敷）1.2.5、利用地基内每根桩基的对角两根钢筋与水平接地体相互焊接形成电气通路，共计3316根桩（不考虑与废桩的连接），焊接要求如图1-6.图1-6与桩基钢筋焊接1.3、防雷引下线和均压环敷设1.3.1、按照图纸会审交底要求，利用建筑物外围每根结构柱内对角主筋和接地图纸↙a所示位置柱内对角主筋作为防雷引下线，随钢筋逐层串联焊接至顶层，焊接出一定长度的引下线，做完后进行隐检，做好隐检记录。
接地防雷施工方案(3篇)
第1篇本项目为某地区接地防雷工程，主要包括以下内容：1. 接地网施工：包括接地网材料采购、接地网设计、接地网施工、接地网验收等。
2. 防雷设施施工：包括避雷针、避雷带、避雷网、避雷器等防雷设施的材料采购、设计、施工、验收等。
3. 接地系统测试：对接地网、防雷设施进行接地电阻测试，确保接地系统符合国家标准。
4. 施工资料整理：整理施工过程中的各项资料，包括施工图纸、施工方案、施工记录、验收报告等。
二、施工准备1. 组织机构成立以项目经理为组长，技术负责人、施工负责人、质量负责人、安全负责人等为成员的施工领导小组，负责工程的全面管理工作。
2. 施工人员根据工程需求，组织具备相应资质的施工人员，并对施工人员进行技术交底和安全教育。
3. 施工材料（1）接地网材料：选用符合国家标准的高质量接地网材料，包括接地扁钢、接地圆钢、接地模块等。
（2）防雷设施材料：选用符合国家标准的高质量避雷针、避雷带、避雷网、避雷器等。
（3）施工工具：准备必要的施工工具，如卷尺、水平尺、焊接设备、切割设备、测试仪器等。
4. 施工设备（1）接地网施工设备：接地网压接设备、焊接设备、切割设备等。
（2）防雷设施施工设备：避雷针安装设备、避雷带安装设备、避雷网安装设备、避雷器安装设备等。
（3）接地系统测试设备：接地电阻测试仪、接地系统测试仪等。
5. 施工图纸及资料熟悉施工图纸，了解工程结构、接地系统、防雷设施等设计要求，确保施工过程中严格按照图纸进行。
三、施工方案1. 接地网施工（1）接地网材料验收：对接地网材料进行验收，确保材料质量符合国家标准。
（2）接地网设计：根据工程需求，设计接地网布局，确定接地网材料规格、数量等。
（3）接地网施工：按照设计图纸，进行接地网施工，包括接地扁钢、接地圆钢、接地模块的安装、焊接等。
（4）接地网验收：对接地网进行接地电阻测试，确保接地电阻符合国家标准。
2. 防雷设施施工（1）防雷设施材料验收：对接雷设施材料进行验收，确保材料质量符合国家标准。
防雷及接地安装施工方案
七、防雷及接地安装施工方案1、编制依据1、《建筑物防雷设计规范》GB50057-94（1994年版）2、《建筑电气工程质量验收规范》GB50303-20233、《建筑物电子信息系统防雷技术规范》GB50343-20234、《防雷接地工程与等电位联结》5、05D10标准图集6、《电气装置安装工程接地装置施工及验收规范》GB50169-922、工程概况本工程为按三类防雷设防，采用以下措施:1.防直接雷的接闪器运用Φ10镀锌圆钢为避雷带，设于建筑物顶部屋檐上，凡屋顶裸露的金属构件和金属管道均需与避雷装置焊接。
2.引下线运用四根以上框架柱主筋作防雷引下线，引下线与避雷带均通过预留埋件焊接，引下线个连接处主筋均由土建可靠焊接，并于室外地平下0.8m 处由预留埋件焊接出，并出墙外皮1.0m以上，另在建筑物四角结构柱距室外地平0.5m处各预留暗装断接卡子盒与柱主筋焊接，以便实测接地电阻。
3.本工程运用基础钢筋网及桩筋为防雷及电气保护共用接地极，接地连接线运用建筑物桩台板外圈>Φ10两根桩台板板面钢筋作环行连接，环行连接线需与所通过的桩内四根主筋可靠焊接。
建筑物上部所需接地线均从环行连接线引出，接地极接地电阻不大于1欧姆，达不到规定，需增长人工接地极。
3、施工准备技术准备（1）施工图纸和技术资料齐全。
（2）施工方案编制完毕并经审批。
（3）施工前应组织参与施工的人员熟悉图纸、方案，并进行安全、技术交底。
材料（1）接地装置主材：扁钢、角钢、圆钢、钢管、铜排等的规格型号符合设计规定，且所有为镀锌材料，产品有材质证明及产品出厂合格证。
（2）辅料有铅丝、各种螺栓、垫圈、支架等均为镀锌制品。
（3）电焊条、沥青漆、油漆、支架、预埋铁架、水泥、砂子等。
机具设备及劳动力准备（1）手动工具：电工组合工具、手锤、钢锯、压力案子、台钳、铁锹、铁镐等。
（2）电动工具：电锤、冲击锤、电焊机、角磨机等。
（3）测试工具：小线、线坠、卷尺、粉线袋、水平尺等。

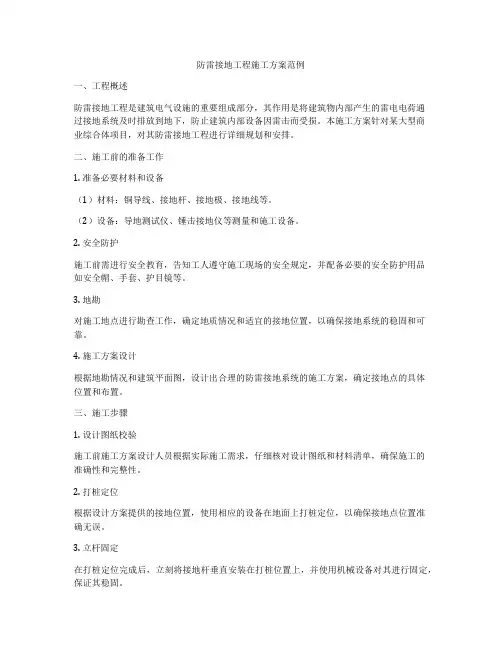

防雷接地工程施工方案范例
防雷接地工程施工方案范例一、工程概述防雷接地工程是建筑电气设施的重要组成部分，其作用是将建筑物内部产生的雷电电荷通过接地系统及时排放到地下，防止建筑内部设备因雷击而受损。
本施工方案针对某大型商业综合体项目，对其防雷接地工程进行详细规划和安排。
二、施工前的准备工作1. 准备必要材料和设备（1）材料：铜导线、接地杆、接地极、接地线等。
（2）设备：导地测试仪、锤击接地仪等测量和施工设备。
2. 安全防护施工前需进行安全教育，告知工人遵守施工现场的安全规定，并配备必要的安全防护用品如安全帽、手套、护目镜等。
3. 地勘对施工地点进行勘查工作，确定地质情况和适宜的接地位置，以确保接地系统的稳固和可靠。
4. 施工方案设计根据地勘情况和建筑平面图，设计出合理的防雷接地系统的施工方案，确定接地点的具体位置和布置。
三、施工步骤1. 设计图纸校验施工前施工方案设计人员根据实际施工需求，仔细核对设计图纸和材料清单，确保施工的准确性和完整性。
2. 打桩定位根据设计方案提供的接地位置，使用相应的设备在地面上打桩定位，以确保接地点位置准确无误。
3. 立杆固定在打桩定位完成后，立刻将接地杆垂直安装在打桩位置上，并使用机械设备对其进行固定，保证其稳固。
4. 铜导线连接在接地杆上引入铜导线，将其连接到各个接地点上，并采用专业工具进行压接，确保铜导线与接地点之间的良好连接。
5. 接地测试在接地系统完成后，需要使用导地测试仪和锤击接地仪对其进行测试，确保接地系统的导电性能良好，符合相关标准。
6. 施工验收根据设计方案，对施工完成的防雷接地工程进行全面验收，确保其符合相关施工标准和要求。
四、施工安全措施1. 施工人员要遵循安全操作规程，严禁违章操作。
2. 工地应设置明显的安全警示标志，指示施工现场的危险区域。
3. 施工现场应及时清理杂物，确保地面平整整洁，以防止工人意外摔倒。
4. 施工现场配备应急救援设备和消防器材，以应对紧急情况。
五、施工人员要求1. 施工人员需持有相关施工证书，并且具有相关施工经验和技能。
防雷接地施工方案
（3）对验收过程中发现的问题，及时整改，直至达到合格标准。
五、文明环保施工与风险应急管理
为确保防雷接地施工的文明环保及风险预防，制定以下文明环保施工与风险应急措施：
1. 文明环保施工
（1）施工现场设立文明施工告示牌，加强文明施工宣传，提高施工人员文明施工意识。
3. 施工关键节点控制
（1）施工过程中，严格遵循施工工艺流程，确保施工质量。
（2）加强对施工过程中的监督检查，及时发现问题并解决。
（3）对关键节点进行重点控制，如接地电阻测试、系统调试等。
四、质量控制与安全保障
为确保防雷接地施工质量及现场安全，制定以下质量控制与安全保障措施：
1. 质量控制
（1）严格遵循国家和行业相关标准、规范进行施工，确保工程质量。
（7）施工过程中，及时对质量问题进行整改，直至达到合格标准。
2. 安全保障
（1）建立健全安全管理制度，明确各级人员的安全职责。
（2）设立安全员，负责现场安全监督、检查和整改工作。
（3）制定安全防护措施，如安全帽、安全带、防护网等，确保施工人员安全。
（4）开展安全教育培训，提高施工人员的安全意识和操作技能。
根据工程实际情况，制定合理的施工进度计划，明确各阶段施工内容、时间节点及人员安排。
5. 沟通协调机制
建立有效的沟通协调机制，确保项目各方及时沟通，解决施工过程中出现的问题。
三、施工材料与进度安排
为确保防雷接地施工的质量与效率，合理选用施工材料，制定科学、合理的进度安排。以下为施工材料与进度安排：
1. 施工材料
（5）定期进行现场安全检查，发现安全隐患及时整改。
（6）制定应急预案，如火灾、触电、高空坠落等，确保事故发生时能迅速应对。
防雷接地工程施工方案
防雷接地工程施工方案1. 项目背景和目的防雷接地工程是为了在雷电天气和雷击事件发生时，将雷电电荷引导到地面上，从而避免对建筑物和人员产生危害。
本施工方案旨在确保防雷接地系统的稳定性和可靠性，保护建筑物及其设备免受雷击的损害。
2. 工程施工准备在施工前，需要进行必要的准备工作，包括： - 完成工程设计和图纸的审查，确保施工按照设计要求进行。
- 准备所需的材料和设备，包括导体、连接件、接地剂、测量仪器等。
- 确保施工人员具备必要的专业技能和经验。
- 制定详细的施工计划，包括工期、施工顺序和施工任务分配等。
3. 施工步骤3.1 确定接地系统结构根据建筑物类型和设计要求，确定合适的接地系统结构，常见的结构包括单点接地、网状接地和环状接地等。
3.2 安装接地导体根据接地系统结构，安装合适类型的导体，如铜排、镀锌铁丝等。
确保导体与地面接触良好，并按照设计要求进行固定和焊接。
3.3 安装接地连接件将导体与设备和建筑物的金属部件连接起来，使用合适的接地连接件，如接地夹、接地带等。
确保连接紧固可靠、电阻低于要求。
3.4 深度埋地根据地质条件和设计要求，将接地导体埋入地下，防止外界因素对导体的损害。
确保导体埋入的深度符合要求，通常为1.5米以上。
3.5 建立接地剖面根据接地系统结构和设计要求，在地面上建立接地剖面，确保接地导体之间的距离和连接方式符合要求。
剖面通常包括导体位置、连接方式和接地电阻测量点等。
3.6 注入接地剂根据设计要求，在导体与地面接触点处注入接地剂，提高接触电阻，确保接地系统的稳定性和可靠性。
3.7 进行电阻测试在接地施工完成后，使用合适的测量仪器对接地系统进行电阻测试，确保电阻值符合设计要求。
如电阻值超过要求，需要进行补救措施，直到满足设计要求为止。
4. 安全措施在施工过程中，必须严格遵守以下安全措施： - 确保施工人员熟悉防雷接地工程的施工规范和操作规程。
- 配备必要的个人防护设备，如安全帽、防静电服、绝缘手套等。
防雷接地专项施工方案
防雷接地专项施工方案一、项目背景介绍随着科技的飞速发展，雷电灾害对人们的生活和财产安全造成了严重威胁。
在高风险区域，对建筑物的防雷接地设施进行规范的施工是确保人们生活和工作环境安全的重要措施。
本文旨在提供一种全面有效的防雷接地施工方案，以确保建筑物在雷电灾害下的防护措施达到标准要求。
二、施工方案概述本施工方案以确保建筑物的防雷接地设施完善、可靠为目标，主要包括以下工作步骤：1. 项目准备阶段：确定施工地点的雷电活动频率、建筑物的类型和结构等基本信息，并编制施工方案。
2. 地下防雷接地施工：对建筑物进行地下接地系统的施工，包括耳thing材料和操作工艺。
3. 建筑物外部接地系统施工：对建筑物外部金属构件进行接地施工，确保雷电电流能够及时排入地下。
4. 检测与验收：对施工完成的防雷接地设施进行检测和验收，确保其符合标准要求。
5. 文件整理与归档：编制施工防雷接地的相关图纸和文件，并进行整理归档。
三、施工方案详述1. 项目准备阶段在项目准备阶段，需要对施工地点的雷电活动频率进行调查研究，了解建筑物的类型和结构。
同时，针对具体情况编制施工方案，确定施工的具体内容和工期。
2. 地下防雷接地施工地下防雷接地是防止雷电危害的重要手段之一。
施工人员应根据施工方案，选择适当的耳thing材料和操作工艺。
常用的耳thing 材料包括：裸铜杆、耐腐蚀铜包铝线、铜接地网等。
施工过程中，应注意耳thing与周围土壤的接触良好、稳定，并保证土壤的湿度。
3. 建筑物外部接地系统施工建筑物外部金属构件的接地是防护建筑物的重要环节。
施工人员应根据施工方案的要求，对建筑物外部的金属构件进行接地。
常用的接地方法包括：金属构件的直接接地和金属构件与地下接地网的连接。
施工过程中，需注意金属构件之间的接地连接牢固可靠，避免使用易生锈的材料。
4. 检测与验收施工完成后，应对防雷接地设施进行检测和验收。
检测人员应用专业的仪器和设备对设施的电阻、接地电流等关键参数进行测量，确保其符合标准要求。
防雷接地装置安装施工方案
防雷接地装置安装施工方案1.前期准备工作在进行防雷接地装置的安装施工前，需要进行一系列的前期准备工作。
首先，需要对安装地点进行勘测，确定最佳的安装位置。
其次，根据设计要求和规范要求，制定详细的施工方案，并制定施工计划。
同时，还需要准备所需的材料和工具。
2.土建工程施工3.导体安装导体的安装是防雷接地装置安装施工的重要步骤。
根据设计要求，选择合适的导体材料，如黄铜、镀锌钢等。
导体的连接应采用可靠的连接方式，如焊接、螺栓连接等。
导体的安装应保证导体与接地体之间的最小电阻，以提高接地效果。
4.引下线安装引下线的安装是将建筑物或设备与地下导体连接的关键步骤。
引下线应选择具有良好导电性和耐腐蚀性的材料，如黄铜引下线、镀锌钢引下线等。
引下线的安装应保证引下线与地下导体之间的最小电阻，以确保电流能够顺利通过。
5.接地装置安装接地装置的安装是整个防雷接地装置安装施工的最后一步。
根据设计要求，选择合适的接地装置，如接地体、接地棒等。
接地装置的安装应保证装置与导体的良好连接，以确保电流能够有效流入地下导体。
6.测量与检测7.施工记录与验收在进行防雷接地装置安装施工过程中，需要进行详细的施工记录。
记录内容包括施工日期、施工人员、使用材料和工具、施工工序等。
施工完成后，需要进行达到设计要求的验收，通过验收后方可投入使用。
总结：防雷接地装置的安装施工方案是保证装置正常工作的关键因素。
正确的安装施工方案可以确保装置的稳定性、可靠性和可维护性，保护建筑物、设备和人员免受雷击伤害。
在进行防雷接地装置的安装施工前，需要进行前期准备工作，包括勘测、制定施工方案和计划、准备材料和工具等。
施工过程中，需要注意土建工程施工、导体安装、引下线安装和接地装置安装等步骤。
施工完成后，还需要进行测量与检测、施工记录与验收等工作。
通过合理的安装施工方案，可以确保防雷接地装置能够正常工作，保护建筑物、设备和人员的安全。
