一、方案背景随着我国城市化进程的加快,建筑施工现场数量逐年增加。

雷击事故在施工现场时有发生,给施工现场的人员、设备、建筑设施等带来严重危害。

为保障施工现场的安全,特制定本专项防雷方案。

二、防雷目标1. 降低雷击事故发生率,确保施工现场人员、设备、建筑设施安全;2. 减少因雷击造成的经济损失;3. 保障施工现场的正常施工。

三、防雷措施1. 避雷针设置(1)在施工现场的最高建筑物、塔式起重机、井字架、龙门架等机械设备上安装避雷针,确保其高度在20m以上。

(2)避雷针选用16mm圆钢,长度为1~2m,顶端车制成锥尖,并进行热镀锌处理。

(3)避雷针的防雷引下线可利用设备的金属结构体,但需保证电气连接。

2. 避雷带设置(1)在施工现场的主要建筑物、构筑物上设置避雷带,其高度应高于避雷针。

(2)避雷带采用40mm×4mm扁钢,每隔1m焊接一点,确保其与避雷针连接。

3. 防雷接地(1)施工现场所有防雷装置的冲击接地电阻值不得大于30Ω。

(2)防雷接地机械上的电气设备,所连接的PEN线必须同时做重复接地。

(3)同一台机械电气设备的重复接地和机械的防雷接地可共用同一接地体,但接地电阻应符合规定要求。

4. 避雷器设置(1)高压架空线路及电力变压器高压侧应装设避雷器。

(2)避雷器应定期检查,确保其性能良好。

5. 雷电监测(1)施工现场应配备雷电监测设备,实时监测雷击情况。

(2)当监测到雷击时,应立即启动应急预案,采取相应措施。

四、应急预案1. 当监测到雷击时,立即停止室外作业,人员迅速撤离到安全地带。

2. 对已安装的防雷装置进行检查,确保其正常工作。

3. 对受损的设备进行维修或更换。

4. 对受雷击的建筑物、构筑物进行加固。

五、方案实施与监督1. 本方案由施工现场负责人负责组织实施。

2. 定期对防雷设施进行检查、维护,确保其正常运行。

3. 对违反本方案的行为进行严肃处理。

通过以上措施,确保施工现场防雷工作得到有效实施,降低雷击事故发生率,保障施工现场的安全。

防雷接地专项施工方案

防雷接地专项施工方案

目录1工程概况..。

...。

.....。

.。

.。

..。

.。

.。

..。

.。

.....。

..。

.。

....。

...。

.。

.。

22编制依据 (3)3施工组织与部署 (3)4施工方法。

.。

.....。

..。

...。

...。

.。

...。

.。

.。

.。

.。

.。

....。

.....。

.。

.。

.。

..。

....。

..。

.34.1接地装置。

...。

.。

.。

.。

.。

.。

.。

..。

...。

.。

.。

..。

..。

..。

.。

..。

.。

..。

.。

.。

...。

34。

2引下线。

..。

...。

.....。

.。

..。

.。

..。

.。

..。

..。

...。

...。

...。

..。

..。

.。

.。

...。

.。

.。

....。

.。

.。

.44.3接闪器。

..。

...。

....。

..。

.。

..。

......。

.。

..。

..。

.。

.。

.。

..。

..。

.。

.。

.。

.。

..44.4等电位连接。

....。

.。

..。

...。

..。

..。

..。

...。

.。

.。

..。

..。

.。

.。

.。

....。

.。

...。

54。

5防闪电电涌侵入。

.。

..。

..。

.。

.。

.。

....。

...。

.。

....。

....。

.。

.。

..。

...。

.。

..64.6内部防雷装置。

..。

.。

..。

.。

.。

....。

..。

.。

..。

.。

..。

.。

..。

.。

.。

..。

.。

..。

(6)4。

7接地及安全.。

...。

...。

.....。

...。

..。

.。

...。

..。

....。

.。

.。

..。

.。

....。

.。

.。

..。

75质量要求..。

.....。

.。

..。

..。

.。

.。

.。

.....。

....。

...。

.。

..。

.。

...。

...。

.。

..。

76安全文明施工。

.。

..。

....。

.。

.。

.。

..。

.....。

.。

..。

.。

.。

.。

.。

..。

..。

..。

....。

...。

87检验批划分。

...。

.。

....。

.。

...。

..。

.。

..。

.。

...。

.。

....。

.。

.。

.。

.。

.。

...。

.。

.。

.。

98资源配置。

防雷接地专项施工方案

防雷接地专项施工方案

防雷接地专项施工方案一、编制依据1.1 设计文件《XXXXXX工程防雷接地专项设计》1.2 相关规范《建筑物防雷设计规范》GB50057-2010《建筑物电子信息系统防雷技术规范》GB50343-2012《电力设备接地设计技术规程》DL/T621-1997《电气装置安装工程接地装置施工及验收规范》GB50169-20061.3 相关标准图集《建筑防雷设施安装》02D501-3二、工程概况2.1 工程简介本工程为XXXXXX项目,包括1栋主楼、2栋副楼及地下室,总建筑面积约为XXXXXX平方米。

2.2 建筑防雷等级根据《建筑物防雷设计规范》GB50057-2010,本工程属于二类防雷建筑。

2.3 接地系统本工程采用联合接地系统,将建筑防雷接地、电气设备接地、防静电接地、等电位接地等通过接地干线连接至接地体。

三、施工准备3.1 人员准备组织具备防雷接地施工经验的施工队伍,并进行技术交底和安全教育。

3.2 材料准备根据设计文件和施工图,提前采购所需的接地材料,包括接地体、接地干线、接地支线、接地端子、接地电阻测试仪等。

3.3 机具准备准备必要的施工机具,包括电钻、电锤、电焊机、切割机、扳手、水平仪等。

四、施工工艺4.1 接地体施工4.1.1 接地体采用50mm×5mm的镀锌扁钢,沿建筑物四周埋设,深度不小于1m。

4.1.2 接地体与接地干线采用焊接连接,焊接长度不小于扁钢宽度的4倍。

4.1.3 接地体与建筑物基础采用焊接连接,焊接长度不小于扁钢宽度的4倍。

4.2 接地干线施工4.2.1 接地干线采用25mm×4mm的镀锌扁钢,沿建筑物四周敷设,与接地体焊接连接。

4.2.2 接地干线与建筑物内的接地支线采用焊接连接,焊接长度不小于扁钢宽度的4倍。

4.2.3 接地干线与电气设备接地支线采用焊接连接,焊接长度不小于扁钢宽度的4倍。

4.3 接地支线施工4.3.1 接地支线采用16mm²的多股铜绞线,与接地干线或接地端子连接。

建筑工程防雷接地专项施工方案

建筑工程防雷接地专项施工方案

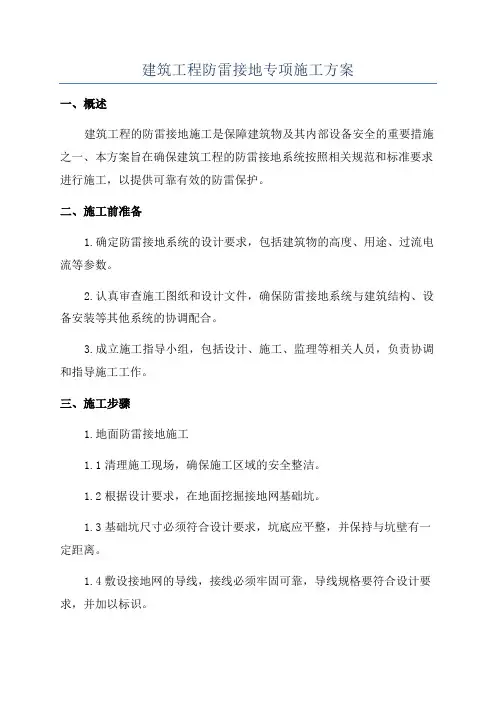

建筑工程防雷接地专项施工方案一、概述建筑工程的防雷接地施工是保障建筑物及其内部设备安全的重要措施之一、本方案旨在确保建筑工程的防雷接地系统按照相关规范和标准要求进行施工,以提供可靠有效的防雷保护。

二、施工前准备1.确定防雷接地系统的设计要求,包括建筑物的高度、用途、过流电流等参数。

2.认真审查施工图纸和设计文件,确保防雷接地系统与建筑结构、设备安装等其他系统的协调配合。

3.成立施工指导小组,包括设计、施工、监理等相关人员,负责协调和指导施工工作。

三、施工步骤1.地面防雷接地施工1.1清理施工现场,确保施工区域的安全整洁。

1.2根据设计要求,在地面挖掘接地网基础坑。

1.3基础坑尺寸必须符合设计要求,坑底应平整,并保持与坑壁有一定距离。

1.4敷设接地网的导线,接线必须牢固可靠,导线规格要符合设计要求,并加以标识。

1.5基础坑周围应建立可靠的接地网,接地网之间的连线必须牢固可靠。

1.6接地网安装完成后,进行接地电阻测试,并记录测试结果。

2.建筑物内部设备防雷接地施工2.1根据建筑物的功能和用途,确定设备防雷接地系统的布置方案。

2.2根据设计要求,选取合适的接地装置,如铜排、接地母线等,并加以固定。

2.3对设备的金属外壳或金属结构进行接地处理,确保设备与接地系统的连接牢固可靠。

2.4进行接地装置和接地系统之间的连线,线路必须牢固可靠,线径和规格要符合设计要求。

3.施工质量控制3.1施工过程中需要加强现场监督和检查,确保施工质量符合设计要求。

3.2对接地装置、接地网和接地系统的连接点进行可靠性测试,确保连接处电阻小于规定值。

3.3施工过程中,严禁在接地装置和接地网络或系统上接入其他设备,以避免影响接地效果。

3.4施工完成后,对整个接地系统进行全面的测试,确保系统的接地电阻符合设计要求。

四、安全预防措施1.施工现场必须设置防雷接地施工警示标志,提醒人员注意施工作业。

2.所有参与施工的人员必须配备个人防雷用具,如防雷鞋、防雷帽等。

防雷接地专项施工方案

防雷接地专项施工方案

防雷接地专项施工方案一、施工前准备。

在进行防雷接地专项施工前,首先需要对施工现场进行全面的勘察和评估。

包括对建筑物结构、周围环境、地质条件等方面进行详细的调查和分析,确保施工过程中能够充分考虑到各种因素的影响。

二、施工方案设计。

根据施工前的勘察和评估结果,结合相关的技术标准和规范,制定出符合实际情况的防雷接地专项施工方案。

在设计方案时,需要考虑到接地装置的选址、材料的选择、施工工艺等方面,确保施工过程中能够达到预期的效果。

三、施工过程控制。

在实际施工过程中,需要严格按照设计方案进行操作,并且在施工过程中进行全程监控和控制。

确保施工质量和安全,避免出现施工过程中的差错和失误。

四、施工后验收。

施工完成后,需要对接地装置进行全面的验收和测试。

包括对接地电阻、接地电位等参数进行检测,确保接地装置的性能达到相关标准和规范的要求。

五、施工后维护。

防雷接地专项施工完成后,需要对接地装置进行定期的检查和维护。

确保接地装置长期有效地发挥作用,保障建筑物和设备的安全运行。

六、安全防护措施。

在进行防雷接地专项施工过程中,需要严格遵守相关的安全操作规程和标准,配备必要的安全防护设备,确保施工人员的人身安全。

七、环境保护措施。

在施工过程中,需要注意对周围环境的保护,避免因施工活动对环境造成污染或破坏,确保施工过程对环境的影响最小化。

八、施工人员培训。

施工人员需要经过相关的培训和考核,确保其具备相关的专业知识和技能,能够熟练操作施工设备,保证施工过程的安全和质量。

以上就是防雷接地专项施工方案的相关内容,希望能够对相关施工工作提供一定的指导和帮助。

专项防雷工程施工方案

专项防雷工程施工方案

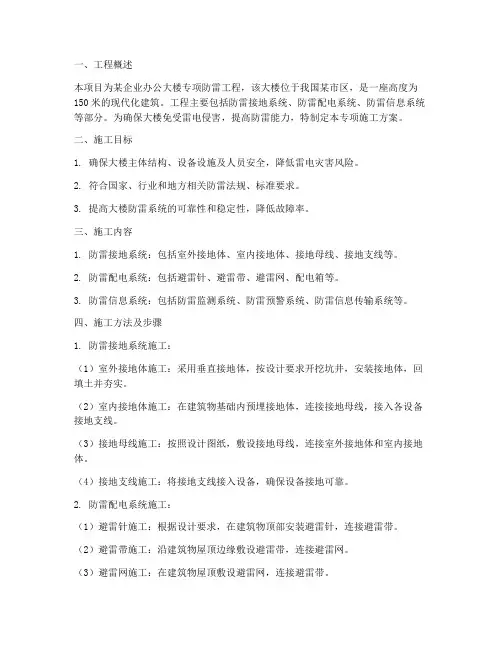

一、工程概述本项目为某企业办公大楼专项防雷工程,该大楼位于我国某市区,是一座高度为150米的现代化建筑。

工程主要包括防雷接地系统、防雷配电系统、防雷信息系统等部分。

为确保大楼免受雷电侵害,提高防雷能力,特制定本专项施工方案。

二、施工目标1. 确保大楼主体结构、设备设施及人员安全,降低雷电灾害风险。

2. 符合国家、行业和地方相关防雷法规、标准要求。

3. 提高大楼防雷系统的可靠性和稳定性,降低故障率。

三、施工内容1. 防雷接地系统:包括室外接地体、室内接地体、接地母线、接地支线等。

2. 防雷配电系统:包括避雷针、避雷带、避雷网、配电箱等。

3. 防雷信息系统:包括防雷监测系统、防雷预警系统、防雷信息传输系统等。

四、施工方法及步骤1. 防雷接地系统施工:(1)室外接地体施工:采用垂直接地体,按设计要求开挖坑井,安装接地体,回填土并夯实。

(2)室内接地体施工:在建筑物基础内预埋接地体,连接接地母线,接入各设备接地支线。

(3)接地母线施工:按照设计图纸,敷设接地母线,连接室外接地体和室内接地体。

(4)接地支线施工:将接地支线接入设备,确保设备接地可靠。

2. 防雷配电系统施工:(1)避雷针施工:根据设计要求,在建筑物顶部安装避雷针,连接避雷带。

(2)避雷带施工:沿建筑物屋顶边缘敷设避雷带,连接避雷网。

(3)避雷网施工:在建筑物屋顶敷设避雷网,连接避雷带。

(4)配电箱施工:安装防雷配电箱,连接避雷针、避雷带、避雷网等。

3. 防雷信息系统施工:(1)防雷监测系统施工:安装监测设备,连接监测线路,实现实时监测。

(2)防雷预警系统施工:安装预警设备,连接预警线路,实现预警信息传输。

(3)防雷信息传输系统施工:敷设传输线路,连接监测预警设备,确保信息传输畅通。

五、施工质量控制1. 严格遵循国家、行业和地方相关防雷法规、标准要求。

2. 施工过程中,确保各项指标达到设计要求,如接地电阻、防雷等级等。

3. 施工材料须为正规厂家生产,符合国家相关标准,质量可靠。

防雷接地专项施工方案

防雷接地专项施工方案目录第一章、编制依据与防雷、接地工程概况 (1)第二章、施工准备及施工部署 (2)第三章、施工工艺 (4)第四章、质量保证措施 (8)第五章、安全保证措施 (10)第六章、文明环保施工及保障措施 (11)第一章编制依据与防雷、接地工程概况一、编制依据防雷及接地方案参照:汉口北FⅡ区基础接地平面图、《建筑物防雷设施安装》99D501-1,99(03)D501-1、《利用建筑物金属做防雷及接地装置安装》03D501-3、施工图集《建筑物防雷设计规范》GB50057-2010进行编制。

相关法律法规二、防雷系统概况1、本工程防雷等级为二类。

2、接闪器:在屋顶采用Φ10镀锌圆钢设置避雷带做接闪器,在屋面做不小于10m ×10m或12m×8m的避雷网格。

并将凸出屋面所有的金属构件和构筑物与避雷带可靠连接。

3、引下线:利用建筑物钢筋混凝土柱子内两根不小于Φ16主筋通长焊接作为引下线,间隔不大于18m。

引下线上端与避雷带可靠焊接,下端与建筑物基础底盘钢筋焊接为一体。

并在首层室外高出地面0.5m处,预留接地引出板,以便测量接地电阻或增补接地装置用。

4、接地极:利用建筑物桩基础钢筋做接地装置。

通过建筑物基础梁钢筋连接成接地网(在没有基础梁的基础之间用-40×4镀锌扁钢焊接),并与所有引下线可靠焊接。

三、接地系统概况1、本工程防雷接地、电气设备的保护接地等的接地共用统一接地极,要求接地电阻不大于1欧姆,实测不满足要求时,增设人工接地极。

2、本工程采用总等电位联结,总等电位端子箱通过结构柱上预留接地端子与基础接地装置连接。

3、所有强、弱电竖井内均垂直敷设一条40×4热镀锌扁钢作为接地干线。

接地干线由变配电所MEB箱引出,经过地下一层由变配电所至各区域电管井的干线电缆桥架分别至各区域(强、弱)电间。

电缆桥架及其支架全长应不少于两处与接地干线连接。

竖井内的接地干线其下端就近与基础接地网可靠连接。

防雷接地专项施工方案

防雷接地专项施工方案一、背景介绍随着我国城市和农村的不断发展,建筑和设备数量也在不断增加,如电力系统、通信系统等,这些设备在使用过程中存在很多风险,其中最为常见的是雷击。

雷击不仅会给人们的生命和财产造成巨大的损失,而且还会给电力和通信系统以及其他设备的正常运行带来紊乱。

因此,防雷接地专项施工方案的制定和落实非常必要。

二、防雷接地施工方案1. 地质勘测在施工前,必须进行地质勘测,了解地下岩石、土壤、地下水等情况,以制定合适的接地方案。

2. 接地系统设计接地系统设计是整个防雷接地专项施工方案中非常重要的一部分。

接地系统应该在满足安全、可靠、经济、易维护的前提下制定,并要考虑实际使用情况。

3. 接地材料选择接地材料的选择应根据地质、气候和使用环境等因素进行。

同时,接地材料的质量也需要具备可靠的防腐、防蚀性能,保证长期使用安全可靠。

4. 施工流程防雷接地专项施工流程应按照以下步骤进行: - 断电接地 - 排除设备接地可能的障碍和错误接法 - 进行接地电阻检测,确保接地系统满足国家标准及实际需求 - 接地线路的焊接、绝缘和压接 - 接地刻度测量5. 施工标准防雷接地专项施工须遵循国家现行关于安全相关的施工标准,以确保安全、可靠、高效、节能的施工质量。

三、防雷接地施工的注意事项1. 安全措施施工期间必须配备专业的人员,并做好施工现场的安全措施,保证施工期间的安全。

2. 施工质量防雷接地施工的质量不仅关系到设备运行的正常与否,而且还关系到财产和人身安全。

因此,在施工过程中必须注意施工质量。

3. 监理验收防雷接地系施工完成后进行监理验收,验收应完整、全面、科学。

所有的验收手续必须齐全,并应确保接地电阻符合相关国家标准。

四、施工技术1. 闪电保护闪电保护是防雷接地专项施工中非常重要的部分。

为了保证设备和人身安全,必须安装闪电防护设备。

2. 接地电阻测试接地电阻测试是施工中非常重要的步骤。

接地电阻大小可以反映出接地系统的优劣,而接地电阻测试的精度和标准也决定了接地系统的真实效果。

防雷专项施工方案范本

一、工程概况1. 工程名称:XX建筑物防雷工程2. 施工地点:XX市XX区XX街道3. 施工单位:XX建筑工程有限公司4. 设计单位:XX建筑设计研究院5. 监理单位:XX工程监理有限公司二、施工依据1. 《建筑物防雷设计规范》(GB 50057-2010)2. 《建筑电气工程施工质量验收统一标准》(GB 50300-2013)3. 《建筑电气工程接地装置施工及验收规范》(GB 50169-2014)4. 《建筑物防雷设施安装》(D562)5. 《电气装置安装工程接地装置施工及验收规范》(GB 50169)三、施工目标1. 确保建筑物防雷设施符合设计要求,满足防雷保护需求。

2. 严格按照施工规范进行施工,确保工程质量。

3. 在施工过程中,确保施工安全,防止发生安全事故。

四、施工措施1. 施工准备(1)组织施工人员学习防雷施工规范和操作规程。

(2)配备必要的施工工具、设备、材料及防护用品。

(3)对施工现场进行清理,确保施工环境安全。

2. 施工工艺(1)接地装置施工①接地体采用扁钢、圆钢、钢管等材料,埋设深度不小于0.7米,埋设长度不小于2.5米。

②接地体顶面埋设深度应均匀,避免局部隆起或凹陷。

③接地体应垂直埋设,与地面成90度角。

④接地体之间应采用搭接方式连接,搭接长度应符合规范要求。

(2)避雷针、避雷带、避雷网施工①避雷针、避雷带、避雷网应采用热镀锌钢材,防腐处理。

②避雷针、避雷带、避雷网应与接地体可靠连接,连接处应进行焊接。

③避雷针、避雷带、避雷网应安装牢固,确保其在雷雨天气中能正常工作。

(3)防雷接地测试①施工完成后,对防雷接地装置进行测试,确保接地电阻符合设计要求。

②测试方法:使用接地电阻测试仪,测试接地体与大地之间的电阻值。

3. 施工质量控制(1)严格按照施工规范和设计要求进行施工。

(2)对施工材料、设备进行检查,确保其质量符合要求。

(3)对施工过程进行监控,确保施工质量。

五、施工进度计划1. 施工前期准备:5天2. 接地装置施工:10天3. 避雷针、避雷带、避雷网施工:15天4. 防雷接地测试:3天5. 施工验收:3天六、安全及文明施工措施1. 施工现场设置安全警示标志,提醒施工人员注意安全。

防雷接地施工方案

防雷接地专项施工方案编制:审核:审批:日期:目录第一章编制依据与防雷、接地工程概况 (3)第一节适用范围 (3)第二节编制依据 (3)第三节设计概况 (3)第二章施工准备 (5)第一节技术准备 (5)第二节材料准备 (5)第三节施工机具准备 (5)第三章施工工艺 (6)第一节基础接地施工工艺 (6)第二节屋面防雷施工工艺 (7)第三节等电位、局部等电位联接施工工艺 (8)第四节引下线施工工艺 (10)第四章接地电阻测试 (11)第五章质量保证措施 (13)第一节质量标准 (13)第二节应注意的质量问题 (14)第三节质量记录 (15)第六章安全保证措施 (15)第七章应急预案 (16)第一节应急准备 (16)第二节触电事故应急准备响应预案 (16)第三节高空坠落事故应急准备响应预案 (19)第八章现场文明体系及施工措施 (21)第一节阶段策划 (22)第二节文明施工 (22)第三节施工现场垃圾清除安排 (24)第九章绿色施工 (24)第一节绿色施工环境管理方针、目标及工程环境管理体系 (24)第二节资源节约 (25)第三节环境保护 (26)第一章编制依据与防雷、接地工程概况第一节适用范围适用于东海富汇豪庭地块项目防雷接地安装工程。

第二节编制依据1. 电气、给排水、燃气、人防等施工图纸2. 依据《建筑电气工程施工质量验收规范》(GB50303-2015)5.依据《建筑物电子信息系统防雷技术规范》(GB50343-2012)6.依据《电气装置安装工程接地装置施工及验收规范》(50169-2016)5.依据《建筑物防雷设计规范》(GB50057-2010)3. 参见《防雷接地安装图集》(D501-1~4)4. 参见《等电位安装图集》(04D501-2)第三节设计概况本工程本建筑按二类防雷建筑设防,防雷击电磁脉冲防护等级为D级。

年平均雷暴日Td=73.9天,年预计雷击次数N=0.5070次。

本工程沿屋面周圈采用∅12镀锌圆钢构筑不大于10m×10m或12m×8m的金属网格作为接闪带。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

防雷接地专项施工方案一、总则1.1编制依据1、东城国际小区项目工程(二标段)全套施工图2、《建筑电气工程施工质量验收规范》 (GB50303-2002)3、《建筑物、构筑物防雷设施安装图集》(03D501-1~4)1.2适用范围本方案适用于东城国际小区项目工程(二标段)防雷接地系统工程。

1.3工程概况1.3.1项目简况概况本标段总建筑面积43900㎡,分别由2#、3#塔楼和1#、2#商业裙房及地下车库组成,其中地下1层,地上20和23层,商业裙房2层,地下层设有设备房和停车库;建筑耐火等级为一级,建筑结构安全等级为二级,建筑抗震设防类别为:住宅为丙类、商业为乙类,抗震设防烈度为六度,建筑结构形式为框架剪力墙;属二类高层建筑,设计合理使用年限为50年。

防雷设计说明(1)、本工程为二类高层,其年雷击次数经计算为0.1462次/a,根据规范及当地气候条件本工程按二类防雷设防;沿外墙外表面或屋檐边垂直面上明敷?12热镀锌圆钢,装高不小于150mm,屋面板上采用热镀锌扁钢-25x4暗敷,暗敷埋深小于20mm,接闪带形成不大于10x10m或12x8m的网状,所有高出屋面接闪带的金属构件(如金属栏杆,灯具,装饰用金属百叶、金属水管、金属构架、安装金属构架等)应就近与接闪带形成可靠电气连接,具体做法可参照国标03D501-3;屋顶金属水管与接闪带焊接,间距不超过10m,烟囱顶部接闪带与屋面接闪带焊接通,圆钢接闪带支架1米一根,拐弯处0.5米一根,30m以上的超出屋面的阳台、露台采用25x4热镀锌扁钢在其栏杆顶部暗装不大于10x10m或12x8m的接闪网格,并与引下线焊接,和屋顶防雷装置形成电气通路。

(2)、防侧击雷措施:外墙上面积较大的金属物如金属门窗、阳台金属栏杆、空调金属遮板等焊接,作法见国标03D501-2- 43、44、45页。

(3)、利用不少于十根柱内≥4X?10或者≥2X?16主筋上下焊连贯通作为引下线,其上下端分别与屋顶接闪带和水平接地装置焊接形成电气通路。

防雷引下线间距小于18m。

(4)、外墙内、外竖直敷设的金属管道及金属物的顶端和底端,应与防雷装置等电位连接。

(5)、电气人员应在土建施工时密切与土建人员配合,作好预埋件的处理。

(1)、本建筑采用联合接地系统,接地电阻R≤1欧。

(2)、垂直接地极可利用地下深度大于2.5m的桩筋;水平接地体可利用埋深不小于800mm的2根φ10以上地梁钢筋,否则用40X4热镀锌扁钢(埋深800mm)按本图所示连成可靠接地网,并形成良好电气通路。

40X4热镀锌扁钢须用素混凝土墩保护。

(3)、水平接地体在建筑物出入口或人行道处埋深不小于1m。

(4)、本建筑的接地网需与临近建筑的接地网可靠连接,形成良好电气通路。

(5)、在建筑物周边引下线柱之室外侧,距一层地面1M处预埋-100X100X6钢板与引下线钢筋焊接连通作接地检测点。

(6)、进出建筑物金属管道,电缆金属外皮线均应可靠接地。

(7)接地装置做法:a、防雷引下线:利用不少于10根柱内或剪力墙内≥2Xφ16以上主筋从下(基础)至上(屋顶接闪带)焊接连通.b、电梯井道接地点利用两根φ16以上剪力墙筋从下至上焊接连通,从底层起,每隔二层底边距地0.5m处焊出100X100X6接地钢板.c、电井接地点利用两根φ16以上剪力墙筋从下(基础)至底层井道距地0.5m焊出100X100X6接地钢板,再焊接一条40X4镀锌扁钢,并在井道中通长敷设.(8)、过伸缩缝的防雷接地装置均需设置相应的补偿装置。

4项目组成如下:(以审定的施工图为准)二、施工准备2.1 材料要求:2.1.1 主材钢材严格按照设计图纸要求材料,材质及规格应符合设计规定。

应按设计要求采用热镀锌材料,产品应有材质检验证明及产品出厂合格证。

2.1.2 辅材有焊条、氧气、乙炔、沥青漆,混凝土支架,预埋铁件,水泥等。

2.2 主要工机具:2.2.1 常用电工工具:焊机、切割机、磨光机等。

2.2.2 线坠、卷尺、绳、粉线袋、绞磨(或倒链)、紧线器、电锤、冲击钻、电焊机、电焊工具等。

2.3 作业条件:2.3.1 土建专业已具备地下敷设接地装置的条件。

2.3.2 按设计位置清理好场地。

2.3.3 避雷网安装作业条件:2.3.4 避雷针安装作业条件:三、施工程序3.1安装流程:3.2接地体安装工艺:人工接地体(极)安装应符合以下规定:3.2.1 人工接地体(极)的最小尺寸应符合规范要求,本工程为2.5m一根。

3.2.2 接地体的埋设深度其预部不应小于0.8m,具体高度根据各单元(栋)设计要求进行调整。

角钢及钢管接地体应垂直配置。

3.2.3 垂直接地体长度不应小于2.5m,其相互之间间距一般不应小于5m。

3.2.4 接地体理设位置距建筑物不宜小于1.5m;遇在垃圾灰渣等埋设接地体时,应换土,并分层夯实。

3.2.5 本项目采用火熔泥焊,搭接焊时,其焊接长度如下:,(当扁钢宽度不同时,搭接长度以宽的为准),敷设前扁钢需调直,煨弯不得过死,直线段上不应有明显弯曲。

3.2.6 当接地线遇有白灰焦渣层而无法避开时,应用水泥砂浆全面保护。

3.2.7 采用化学方法降低土壤电阻率时,所用材料应符合下列要求:3.2.8 所有金属部件应镀锌。

操作时,注意保护镀锌法。

3.3 人工接地体(极)安装:3.3.1 接地体的加工:根据设计要求的数量,材料规格进行加工,材料一般采用钢管和角钢切割,长度不应小于2.5m,如采用钢管打入地下应根据土质加工成一定的形状,遇松软土壤时,可切成斜面形,为了避免打入时受力不均使管子歪斜,也可加工成扁尖形;遇土土质很硬时,可将尖端加工成锥形,如选用角钢时,应采用不小于40mm×40mm×4mm的角钢,切割长度不应小于2.5m,角钢的一端应加工成尖头形状详,严格按照工程各单元(栋)的具体设计要求进行加工材料。

3.3.2 挖沟:根据设计图要求,对接地体(网)的线路进行测量弹线,在此线路上挖掘深为0.8~1m,宽为0.5m的沟,沟上部稍宽,底部如有石子应清除。

3.3.3 安装接地体(极):沟挖好后,应立即安装接地体和敷设接地扁钢,防止土方坍塌。

先将接地体放在沟的中心线上,打入地中,一般采用手锤打入,一人扶着接地体,一人用大锤敲打接地体顶部。

为了防止将接钢管或角钢打劈,可加一护管帽套入接地管端,角钢接地可采用短角钢(约10cm)焊在接地角钢一即可。

使用手锤敲打接地体时要平稳,锤击接地体正中,不得打偏,应与地面保持垂直,当接地体顶端距离地600mm时停止打入。

3.3.4 接地体间的扁钢敷设:扁钢敷设前应调直,然后将扁钢放置于沟内,依次将扁钢与接地体用电焊(气焊)焊接。

扁钢应侧放而不可放平,侧放时散流电阻较小。

扁钢与钢管连接的位置距接地体最高点约100mm。

焊接时应将扁钢拉直,焊好后清除药皮,先刷防锈漆再刷沥青做防腐处理,并将接地线引出至需要位置,留有足够的连接长度,以待使用。

3.3.5 核验接地体(线):接地体连接完毕后,应及时请质检部门、监理方进行隐检、接地体材质、位置、焊接质量,接地体(线)的截面规格等均应符合设计及施工验收规范要求,并做好隐蔽工程记录,经检验合格后方可进行回填,分层夯实,最后,将接地电阻摇测数值填写在隐蔽检查记录上。

3.4 自然基础接地体安装:3.4.1 利用主钢筋作避雷引下线。

利用部分主轴作屋面避雷引下线,按设计图尺寸位置要求,标好位置,确认土建专业在设计要求的主钢筋(不少于2根)上已焊好预埋件(连接板),后应消除药皮,并将两根主筋用色漆做好标记,以便于引出和检查,应及时请质检部门进行隐检,同时做好隐蔽工程记录,此项工作需与土建配合,共同完成。

3.5 接地干线的安装应符合以下规定:3.5.1 接地干线穿墙时,应加套管保护,跨越伸缩缝时,应做煨弯补偿。

3.5.2 本工程设计采用结构轴线主筋作为避雷引下线,利用土建专业在主筋距地0.5m处设置的预埋钢板作为接地电阻测试板。

采用86型暗盒装入,同时加装盒盖并做上接地标记。

3.5.3 接地干线跨越门口时应暗敷设于地面内(做地面以前埋好)3.5.4 接地干线室内安装时距地面应不小于200mm,距墙面应不小于10mm,支持件应采用40mm×4mm的扁钢,尾端应制成燕尾状,入孔深度与宽度各为50mm,总长度为70mm。

支持件间的水平直线距离一般为1m,垂直部分为1.5m,转弯部分为0.5m。

可根据现场具体情况进行适当调整。

3.5.5 接地干线敷设应平直,转角处接地干线弯曲中径不得小于扁钢厚度的2倍。

3.5.6 接地干线刷防腐漆应均匀无遗漏。

3.6 接地干线安装:3.6.1 室外接地干线敷设:3.6.2 室内接地干线明敷设:按设计要求尺寸位置,预留出接地线孔,预留孔的大小应比敷设接地干线的厚度、宽度各大出6m以上。

其方法有以下三种:a 施工时可按上述要求尺寸截一段扁钢预埋在墙壁内,当混凝土还未凝固时,抽动扁钢以便待凝固后易于抽出。

b 将扁钢上包一层油毛毡或几层牛皮纸后埋设在墙壁内,坝留孔距墙壁表面应为15~20mm。

c 保护套可用厚1mm以上铁皮做成方形成圆形,大小应使接地线穿入时,每边有6mm以上的空隙。

根据设计要求先在砖墙(或加气混凝土墙、空心砖墙)上确定坐标轴线位置,然后随砌墙将预制成50mm×50mm的方木样板放火墙内,待墙砌好后将方木样板剔出,然后将支持件放入孔内,同时洒水淋湿孔洞,再用水泥砂浆将支持件埋牢,待凝固后使用。

现浇混凝土墙上固定支架,先根据设计图要求弹线定位、钻孔、支架做燕尾埋入孔中,找平正,用水泥砂浆进行固定。

a 敷设位置不应妨碍设备的拆卸与检修,并便于检查。

b 接地线应水平或垂直敷设,也可沿建筑物倾斜结构平行在直线段上,不应有高低起伏及弯曲情况;c 接地线沿建筑物墙壁水平敷设时,根据设计要求离地面应保持200mm 的距离,接地线与建筑物墙壁间隙应不小于10mm。

当支持件埋设完毕,水泥砂浆凝固后,可敷设墙上的接地线。

将接地扁钢沿墙吊起,在支持件一端用卡子将扁钢固定,经过隔墙时穿跨预留孔,接地干线连接处应焊接牢固。

末端预留或连接应符合设计要求。

3.7 避雷短针制作与安装:3.7.1 避雷针制作与安装应符合以下规定:3.8 支架安装:3.8.1 支架安装应符合下列规定:干线支架其顶部应距墙面20mm。

00m。

各间距应均匀,允许偏差30mm。

转角处两边的支架距转角中心不大于250mm。

直度每3m为检查段,允许偏差2/1000;但全长偏差不得大于10mm。

3.8.2 支架安装00m,然后将其它支座用砂浆找平找直。

避雷网采用女儿墙支架固定,制作女儿墙时按照设计图说明预留预埋铁件(支持卡子),再将圆钢固定于支持卡子上形成避雷网格。
