某剧场舞台灯光设计方案
舞台灯光设计方案两篇

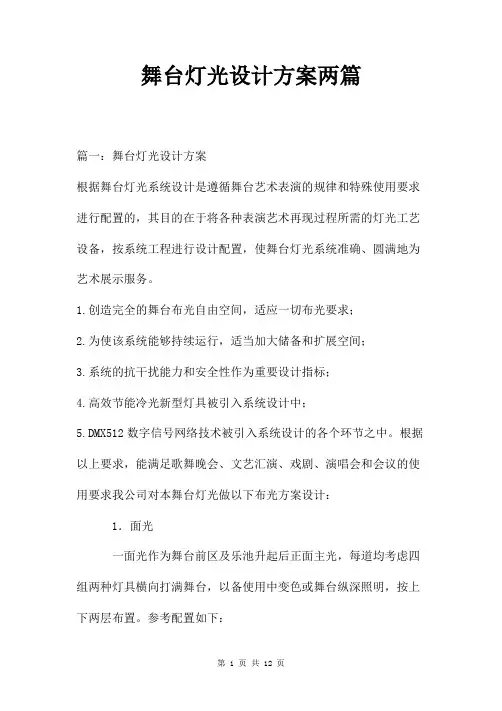

舞台灯光设计方案两篇篇一：舞台灯光设计方案根据舞台灯光系统设计是遵循舞台艺术表演的规律和特殊使用要求进行配置的，其目的在于将各种表演艺术再现过程所需的灯光工艺设备，按系统工程进行设计配置，使舞台灯光系统准确、圆满地为艺术展示服务。
1.创造完全的舞台布光自由空间，适应一切布光要求；2.为使该系统能够持续运行，适当加大储备和扩展空间；3.系统的抗干扰能力和安全性作为重要设计指标；4.高效节能冷光新型灯具被引入系统设计中；5.DMX512数字信号网络技术被引入系统设计的各个环节之中。
根据以上要求，能满足歌舞晚会、文艺汇演、戏剧、演唱会和会议的使用要求我公司对本舞台灯光做以下布光方案设计：1．面光一面光作为舞台前区及乐池升起后正面主光，每道均考虑四组两种灯具横向打满舞台，以备使用中变色或舞台纵深照明，按上下两层布置。
参考配置如下：2KW调焦成像聚光灯8—16只2KW平凸聚光灯8只2．耳光考虑大型舞台上，侧光最远照射距离不亚于面光，将采用：大功率LED染色灯，每个耳光配置12只。
3．一顶光顶光以LEDPAR灯为主，适应配一些会议三基色灯，以满足不同节目及会议的灯光需要。
4、二顶光顶光以LEDPAR灯为主，适应配一些会议三基色灯，以满足不同节目及会议的灯光需要。
5、三顶光顶光以LEDPAR灯为主，适应配一些光束摇头灯，以满足歌舞节目做效果灯光需要。
6、四顶光顶光以LEDPAR灯为主，适应配一些光束摇头灯，电脑摇头灯，及LED 染色，背景光换色及照明，以满足不同节目的灯光需要。
7、脚光脚光为6只6×0.1KW六联条格灯。
电脑等系统（可以设计留出电源和DMX信号）除舞台常规灯具，设计了一套电脑灯系统。
选用世界名牌电脑灯。
8、追光灯，室内一般采用2500电脑追光灯。
会议照明系统和场灯9、激光灯（效果）舞台后背景安装激光效果灯主席台位置照度不下于500IX，采用国产高散光灯，色温在2800K—5600K之间；观众席照度不下于300IX，观众厅照明将结合内部装修风格设计。
剧场剧院灯光设计配置
3. 舞台灯光的设计与选灯
5、逆光：自舞台逆方向投射的光，如顶光、桥光等反向照射，可勾画出人物、 景物的轮廓，增强立体感和透明感，也可作为特定光源。通常配置回光灯、 PAR64筒灯、LED灯；造价允许中间可以穿插电脑染色灯。 6、侧光：自舞台的两侧面为主演区演员塑造层次及立体感，可以作为照射演员 面部的辅助照明，并可加强布景层次，对人物和舞台空间环境进行造型渲染。通 常配置聚光灯、螺纹灯、回光灯、LED灯。
足。 TEST—4 天排灯：均匀渲染天幕的上半部及色彩变化。 TEST—5 地排灯：天幕下半部的明暗色彩变化：日出日落时的剪影效果描写等。
TEST—6 天地排灯：上下部同一色光时，可获均匀背景照明。可表现昼夜朝幕等
场景。 TEST—7 泛光排灯、脚光、天地排光：消除了杂影，高调淡化效果，人物的主次 关系不分明。
3.2 剧场舞台灯光的布光设计
舞台（系指镜框式舞台，后文均同）因所演出的剧目不同对灯具要求也会有所不 同。所以我们在配用灯具前必须要清楚在此舞台上以演出何种剧目为主，这样配
置灯具就会有较明确的目标和意图。如有的舞台就定位在以演出传统的歌剧，芭
蕾舞剧为主，则灯具的配置就必须按歌剧、芭蕾舞剧的要求来配置。如以大型歌 舞，杂耍等特殊节目为主则灯光除了基本要求配置以外，应根据具体节目要求， 来加特殊灯位和灯具的配置。因此我在这儿只讲述剧场舞台的基本灯具的配置， 按照这样的配置，可满足一般的如歌剧、舞剧、芭蕾、话剧、京剧等地方戏剧的 要求。
本身具备的功能造成各种视觉表现效果。以塑造形象、渲染色彩、变化节奏等
方式参与演出并形成有视觉语汇的特舞台演出空间气氛，从而影响观众的情绪 变化，构成情景、演员、观众相互影响的与舞台演出内容吻合的特定空间。
剧院舞台灯光设计方案
• 2.6 设备及附材的标准性
•
接插件和线材的选择做到安全性、可靠性和耐用性，符合国家甲级剧院
的质量标准要求，以及达到或超过国际或国家相应电气及相关标准。选择至
少已经通过国际认证（CE，ISO9000等）供应商，线材应具有阻燃性、高柔 软度、比重轻、综合性能好等特点。
2.7 设计指标
三次谐波滤波器。 灯光电源采用TN-S系统，中心线与接地线严格分开； 为了减小干扰，要求电源
总进线不得横穿舞台表演区域。
2. 灯光控制室 灯光控制室是用来控制舞台灯光设备的房间。剧院灯光控制室布置在观众厅后 区，设有观察窗，能看到整个舞台。观察窗长不小于3 米，高不小于1 米，底边 距地净高0.8 米。室内设调光台，换色器控制台,电脑灯控制台等。房间要通风、
排光相衔接，使舞台表演区获得比较均匀的色彩和亮度。
（3.3）侧光设计配置 侧光的作用是从舞台的侧面造成光源的方向感，为主演区演员塑造层次及 立体感。可以作为照射演员面部的辅助照明，并可加强布景层次，对人物和舞 台空间环境进行造型渲染。投光的角度、方向、距离、灯具种类、功率等因素
都会造成各种不同的侧光效果。 灯具的排列及投射方法:侧光的射距由近到远，投光角度由近至远，变化极 多，来自单侧或双侧的造型光，可以强调、突出侧面的轮廓，适合表现浮雕、 人物等具有体积感的效果。单侧光可表现出阴阳对比较强的效果。双侧光可以 表现具有个性化特点的夹板光，但需要调整正面辅助光与侧光的光比才能获得
③智能型调光/直通柜；
2.1 系统的先进性和科学性
• 科学性
•
利用网络传输速率高、可扩展性强的特点，以及基于当前绝大部分设备
普遍采用DMX512 信号控制的特点，科学地把多种信号传输方式融合在一个
剧场舞台灯光设计说明

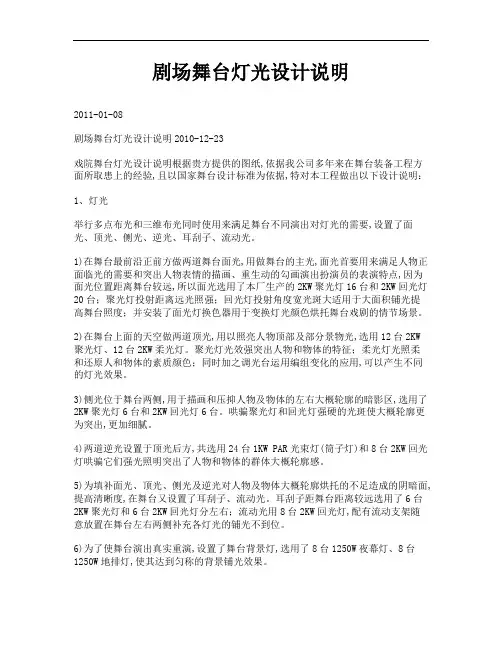

剧场舞台灯光设计说明2011-01-08剧场舞台灯光设计说明2010-12-23戏院舞台灯光设计说明根据贵方提供的图纸,依据我公司多年来在舞台装备工程方面所取患上的经验,且以国家舞台设计标准为依据,特对本工程做出以下设计说明：1、灯光举行多点布光和三维布光同时使用来满足舞台不同演出对灯光的需要,设置了面光、顶光、侧光、逆光、耳刮子、流动光。
1)在舞台最前沿正前方做两道舞台面光,用做舞台的主光,面光首要用来满足人物正面临光的需要和突出人物表情的描画、重生动的勾画演出扮演员的表演特点,因为面光位置距离舞台较远,所以面光选用了本厂生产的2KW聚光灯16台和2KW回光灯20台；聚光灯投射距离远光照强；回光灯投射角度宽光斑大适用于大面积铺光提高舞台照度；并安装了面光灯换色器用于变换灯光颜色烘托舞台戏剧的情节场景。
2)在舞台上面的天空做两道顶光,用以照亮人物顶部及部分景物光,选用12台2KW聚光灯、12台2KW柔光灯。
聚光灯光效强突出人物和物体的特征；柔光灯光照柔和还原人和物体的素质颜色；同时加之调光台运用编组变化的应用,可以产生不同的灯光效果。
3)侧光位于舞台两侧,用于描画和压抑人物及物体的左右大概轮廓的暗影区,选用了2KW聚光灯6台和2KW回光灯6台。
哄骗聚光灯和回光灯强硬的光斑使大概轮廓更为突出,更加细腻。
4)两道逆光设置于顶光后方,共选用24台1KW PAR光束灯(筒子灯)和8台2KW回光灯哄骗它们强光照明突出了人物和物体的群体大概轮廓感。
5)为填补面光、顶光、侧光及逆光对人物及物体大概轮廓烘托的不足造成的阴暗面,提高清晰度,在舞台又设置了耳刮子、流动光。
耳刮子距舞台距离较远选用了6台2KW聚光灯和6台2KW回光灯分左右；流动光用8台2KW回光灯,配有流动支架随意放置在舞台左右两侧补充各灯光的铺光不到位。
6)为了使舞台演出真实重演,设置了舞台背景灯,选用了8台1250W夜幕灯、8台1250W地排灯,使其达到匀称的背景铺光效果。
大型舞台灯光工程配置方案

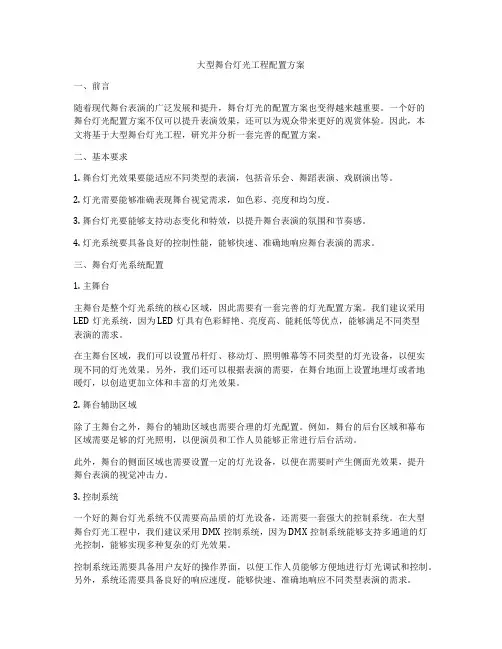

大型舞台灯光工程配置方案一、前言随着现代舞台表演的广泛发展和提升，舞台灯光的配置方案也变得越来越重要。
一个好的舞台灯光配置方案不仅可以提升表演效果，还可以为观众带来更好的观赏体验。
因此，本文将基于大型舞台灯光工程，研究并分析一套完善的配置方案。
二、基本要求1. 舞台灯光效果要能适应不同类型的表演，包括音乐会、舞蹈表演、戏剧演出等。
2. 灯光需要能够准确表现舞台视觉需求，如色彩、亮度和均匀度。
3. 舞台灯光要能够支持动态变化和特效，以提升舞台表演的氛围和节奏感。
4. 灯光系统要具备良好的控制性能，能够快速、准确地响应舞台表演的需求。
三、舞台灯光系统配置1. 主舞台主舞台是整个灯光系统的核心区域，因此需要有一套完善的灯光配置方案。
我们建议采用LED灯光系统，因为LED灯具有色彩鲜艳、亮度高、能耗低等优点，能够满足不同类型表演的需求。
在主舞台区域，我们可以设置吊杆灯、移动灯、照明帷幕等不同类型的灯光设备，以便实现不同的灯光效果。
另外，我们还可以根据表演的需要，在舞台地面上设置地埋灯或者地暖灯，以创造更加立体和丰富的灯光效果。
2. 舞台辅助区域除了主舞台之外，舞台的辅助区域也需要合理的灯光配置。
例如，舞台的后台区域和幕布区域需要足够的灯光照明，以便演员和工作人员能够正常进行后台活动。
此外，舞台的侧面区域也需要设置一定的灯光设备，以便在需要时产生侧面光效果，提升舞台表演的视觉冲击力。
3. 控制系统一个好的舞台灯光系统不仅需要高品质的灯光设备，还需要一套强大的控制系统。
在大型舞台灯光工程中，我们建议采用DMX控制系统，因为DMX控制系统能够支持多通道的灯光控制，能够实现多种复杂的灯光效果。
控制系统还需要具备用户友好的操作界面，以便工作人员能够方便地进行灯光调试和控制。
另外，系统还需要具备良好的响应速度，能够快速、准确地响应不同类型表演的需求。
四、照明设计1. 舞台照明设计舞台照明是整个舞台灯光系统的核心部分，它能够直接影响到舞台表演效果的好坏。
舞台灯光音响设计方案

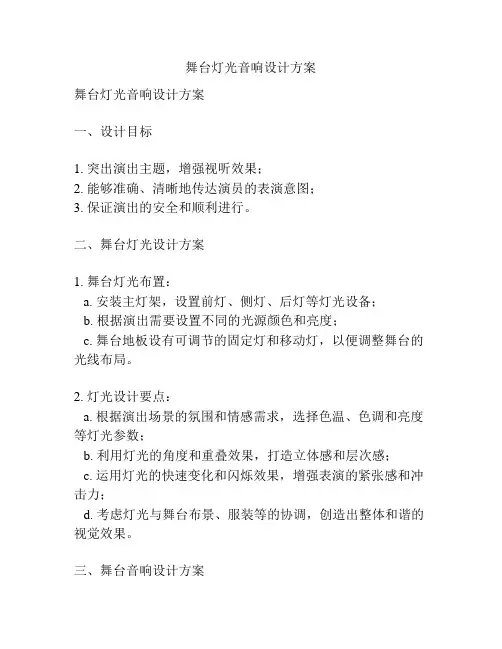

舞台灯光音响设计方案舞台灯光音响设计方案一、设计目标1. 突出演出主题，增强视听效果；2. 能够准确、清晰地传达演员的表演意图；3. 保证演出的安全和顺利进行。
二、舞台灯光设计方案1. 舞台灯光布置：a. 安装主灯架，设置前灯、侧灯、后灯等灯光设备；b. 根据演出需要设置不同的光源颜色和亮度；c. 舞台地板设有可调节的固定灯和移动灯，以便调整舞台的光线布局。
2. 灯光设计要点：a. 根据演出场景的氛围和情感需求，选择色温、色调和亮度等灯光参数；b. 利用灯光的角度和重叠效果，打造立体感和层次感；c. 运用灯光的快速变化和闪烁效果，增强表演的紧张感和冲击力；d. 考虑灯光与舞台布景、服装等的协调，创造出整体和谐的视觉效果。
三、舞台音响设计方案1. 设计音响布局及设备安装：a. 根据舞台尺寸和演出需求，合理布置前音箱、后音箱、低音炮等音响设备；b. 考虑观众席的声场分布，设置适当数量和位置的主音箱和延迟音箱。
2. 音响调试及效果设计：a. 通过调试音响设备，保证音质清晰、音量均衡，并确保语音和音乐能够准确传达到观众处；b. 根据演出的需要，使用均衡器、混响器等效果器调整和增强音响效果。
四、舞台灯光音响的联动设计1. 灯光与音响的协调：a. 灯光与音响设备的布局要合理，避免互相遮挡或产生干扰；b. 音响设备的声音效果要与灯光的变化形成一个有机的整体。
2. 灯光音响的节奏和韵律：a. 考虑演出的音乐和舞蹈特点，运用灯光和音响的节奏和韵律，增加舞台动感和艺术效果。
五、安全保障1. 灯光和音响设备要符合电器安全标准，并由专业人员进行安装和维护；2. 要确保电源和电线的安全可靠，防止演出中发生火灾和触电事故；3. 在演出前进行彻底检查，确保设备运行正常，防止故障和意外发生。
综上所述，舞台灯光音响设计方案旨在通过合理的灯光和音响布置、精确的调试和效果设计，打造出视觉和听觉的盛宴。
同时，考虑到安全因素，确保演出的安全和顺利进行。
(参考课件)剧场剧院灯光设计配置
1
目录
1 产品认识及灯光应用场所 2 舞台灯光应用 3 舞台灯光设计的光位及选灯 4 舞台灯光3D剖视与灯光案例图
2
1. 灯光认识及应用场所
1. 灯光认识 传统灯：PAR64筒灯、回光灯、影视聚光灯、影视柔光灯、成像灯、会议灯、
天地排灯、电脑摇头灯等……
3
1. 灯光认ED会议灯、LED影视灯、LED摇头染色灯、LED
摇头图案灯等……
4
1. 灯光认识及应用场所
1. 灯光设备认识 效果设备：烟机、激光灯、泡泡机、频闪灯、雪花机、干冰机等……
控制设备：灯光控制台……
5
1. 灯光认识及应用场所
1、灯光设备认识 调光/电源设备：调光硅箱/硅柜，直通电源箱/柜……
关系不分明。
13
2. 舞台灯光的应用
TEST—8 顶排灯：自舞台上方投射，被投形象表现突出，色光效果更为艳丽。 TEST—9 泛光排灯、脚光、天地排、顶排灯：观众视线更为集中，人物造型光不
足。 TEST—10 舞台流动灯：可增强人物景物的立体感，但台面常出现影子。 TEST—11 面光照明：自观众席上方约45度角投向舞台，模拟自然光效果。 TEST—12 耳光照明：自舞台前两侧投出，增强演员的立体感效果。
10
2. 舞台灯光的应用
2. 3、布光知识. A 布光基础——静态人物布光的四要素 1）主光：以主题和视点需要确定主光方向，主光强于其它光，使用聚光灯等硬
光照明。 2）辅助光：是对主光的辅助和补充，起修饰作用。以软光灯照明模拟自然环境
的反射光。 3）逆光：在主光基础上加光。可强于主光，也可低于主光而强于辅助光，起装
足。 TEST—4 天排灯：均匀渲染天幕的上半部及色彩变化。 TEST—5 地排灯：天幕下半部的明暗色彩变化：日出日落时的剪影效果描写等。 TEST—6 天地排灯：上下部同一色光时，可获均匀背景照明。可表现昼夜朝幕等
剧场灯光音响设计方案
剧场灯光音响设计方案剧场灯光音响设计方案剧场灯光和音响是一场演出中不可或缺的重要部分，它们能够为观众提供视听的享受。
以下是针对剧场灯光和音响的设计方案。
1. 剧场灯光设计方案：- 使用高亮度、可调光的舞台灯光，以确保演员在舞台上能够清晰地被观众看到。
- 根据不同的场景和氛围，使用不同的灯光色彩和光线角度进行设计，以突出舞台上的视觉效果。
- 安装舞台边缘灯光和侧照灯光，以使演员在舞台边缘和侧面的位置也能够被观众看到。
- 配备专业的调光台和灯光调试设备，以便演出期间可以根据需要随时调整灯光效果。
2. 剧场音响设计方案：- 使用高清晰度的音响设备，以确保观众能够清楚听到演员的声音和音乐的细节。
- 安装多个扬声器和低音炮，以在整个剧场内均匀分布音响效果。
- 根据剧场的声学特点进行音响调试和校准，以确保观众在任何位置都能够听到清晰、均衡的声音。
- 配备专业的音响控制台和音频处理设备，以便根据演出需要调整音响效果。
3. 灯光和音响配合设计方案：- 灯光和音响的配合是为了给予观众更好的视听体验，需根据演出内容和氛围进行设计。
- 在音乐剧等表演中，通过灯光的变化和音响的混音效果，可以提升演出的戏剧效果和氛围。
- 在舞蹈演出中，灯光和音响的节奏和变化应与舞蹈动作相呼应，以增强观众的情感体验。
- 在话剧和演讲等表演中，通过精心设计的灯光和音响效果，可以突出演员的语言表达和情绪传达。
综上所述，剧场灯光和音响设计方案需要考虑到观众的视觉和听觉体验，以及演出内容和氛围的要求。
通过合理的灯光和音响布置，以及精心的配合设计，可以为观众带来更好的演出体验。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
舞台灯光设计方案第一舞台灯光设计一、舞台灯光设计原则舞台灯光系统设计是遵循舞台艺术表演的规律和特殊使用要求进行配置的，其目的在于将各种表演艺术再现过程所需的灯光工艺设备，按系统工程进行设计配置，使舞台灯光系统准确、圆满地为艺术展示服务。
1. 创造完全的舞台布光自由空间，适应一切布光要求；2. 为使该系统能够持续运行，适当加大储备和扩展空间；3. 系统的抗干扰能力和安全性作为重要设计指标；4. 高效节能冷光新型灯具被引入系统设计中；5. DMX512数字信号网络技术被引入系统设计的各个环节之中。
二、舞台灯光系统工艺设计要求1．该系统工艺设计和设备配置具有综合剧场的使用功能，在短时间内可轮换多种不同剧种的灯光操作方案。
2．该系统设计可以从一种照明方案快速转换到另外一种照明方案，转换时间在2小时内完成。
3．该系统允许使用全部配置的各种类型灯具和其它补充设备。
4．该系统设计有足够的安全性和存储容量，整个系统在不中断主电力供应的前提下，对主控台进行持续的诊断检查。
5．该系统中的设备完全符合舞台背景噪声的技术要求，空场状态下，所有灯光设备开启时的噪声及外界环境噪声的干扰不高于NR25，测试点1M效果器材的噪声不大于30dB。
6．系统的扩展能力是该系统设计之初有意预留的，如电力硅控容量、网络容量，待日后资金充裕或新技术出现，使本系统不至于因设计不足而大面积修改或更新，达到节省资金和快速适应变化的需求。
三、舞台灯光系统设计说明舞台灯光灯位布置的顶光、区位构成布光阵列，舞台各部位均有布光点，杜绝死区，可灵活多变地按需组合。
（1）顶光系统设计配置顶光作用是对舞台纵深的表演空间进行必要的照明，顶光配置中采用的各种灯具，大大地提高了光的透光性，透光率比目前国产镜提高了150%，遮光叶设计美观新颖，四页设置合理，遮光效果好，可作舞台顶光布光或染色用。
A. 配置灯具分布如下：舞台上空，共设有20道顶灯吊杆。
其中每道顶光分别用不同数目的灯具：PD-JG150 1KW螺纹聚光灯24台(配换色器)、PD-JG1501KW平凸聚光灯40台(配换色器)、PD-P64(配换色器)40台、PH750-26（750W）成像聚光灯64台(配换色器)和（DJD）LD1000R 影视舞台柔光灯36台及彩熠2KW电脑摇头灯16台。
B．灯具的排列及投射方法：第一道顶光与面光相衔接照明主演区，衔接时注意人物的高度，可在第一道顶光位置作为定点光及安置特效灯光，并选择部分灯加强表演区支点的照明；第二道至第十道可向舞台后直投、也可垂直向下投射、可加强舞台人物造型及景物空间的照明。
前后排光相衔接，使舞台表演区获得比较均匀的色彩和亮度。
（2）电脑灯设计配置考虑到智能化灯具是２１世纪舞台照明的必然发展趋势，为了满足各种演出灯光需要，舞台灯光设计配置了16台电脑灯摇头灯。
电脑灯主要布置在舞台上空的顶光灯杆上，采用ＤＭＸ信号控制，通过网络接点连接电脑控制台，可任意调整灯具投射角度，亮度，变换图案，光束大小，颜色等功能，确保满足演出对电脑灯变化要求。
（3）灯光换色器设计配置安装在部分灯具上的换色器，其作用舞台光、染色、色彩变化、衬托剧情，达到多姿多彩的效果。
换色器配置：选用WD－512－08A系列电脑换色器136个。
四、舞台灯光控制设备配置（1）灯光控制台灯光控制台选用英国“Strand”公司300系列125型光路电脑调光台，此调光台使用品质保证的Genius Pro操作软件，此软件支持中小型控制台的预置或追踪模式操作。
电脑灯控制是斯全德300系列控制台的又一标准特性，它通过智能鼠标追踪球实现。
具有80多年生产、制造、销售、设计经验的全球性公司，其产品的可靠和先进性为我们的选择及业主的使用提供了信心。
（2）调光硅柜调光硅柜选择的是英国“Strand”公司CD80－A数字调光硅柜。
数字硅柜是实现大功率负荷调光的载体，亦是调光系统的核心硬件。
CD80－A硅柜是采用数字解码触发控制技术的、具有高控制精度、高性能的调光器。
它的DMX输入接口采用光电隔离技术，高精度、高速度的数字触发系统（调光范围1-100%，调光曲线10条，调光精度1024级）。
抗干扰强、调试简单，系统不受温度、电压等环境影响，系统不需调试就可达到国家标准一级机规定的输出电压一致性的指标，不需要进行出光点、一致性的维护性调整。
系统采用ISP在线系统可编程大规模集成电路，硬件可靠性得到了提高，软件上采用“看门狗”技术和容错技术，即使受到外电网和传输线强烈干扰，能自动检测配电系统，在配电电压波动时可自动修正触发导通角，抑制灯光闪动，保证自身正常工作。
硅柜与调光台是以光电隔离方式传输信号，避免了因漏电、静电等意外原因导致烧毁调光台的事故。
硅柜具有调光记忆最后一场功能，一旦主、副控制都出故障，也能保证正常演出。
可设置9级预热值，以延长灯具寿命,机内固化的10条调光曲线完全可以满足各种演出的需要。
设有两个输入接口，可同时接收数字和模拟控制台信号。
每个功率单元都具有直通开关，而且各功率单元可以在任何情况下任意互换，为保证演播厅在综艺节目，文艺演出晚会的现场演出、拍摄、直播，节目录制等要求方面提供了保证，而且为电脑灯，激光效果，变色灯，换色器等设备的应用提供充足的兼容效果和扩展功能,完全满足各种演出的需要。
第二舞台灯光系统电气设计一．灯光系统电力配置设置2台96路全数字调光硅柜，6KW 192路。
二. 灯光系统电气设备运行中的安全设置1．合理配置输出每个调光、直通输出由1只32A的插座配出，每个插座三根导线长度一致，通过绞合输出。
2．良好的接地为消除可控硅干扰，使音、视频设备达到使用要求，在灯光系统设计中选择比较合理、实用的接地系统。
扩声系统和灯光系统都设有独立接地干线，采用共用地极，接地电阻≤1Ω。
电力电缆和灯线全部安装在金属线槽内，金属线槽设有良好接地装置。
3．触电保护由于灯光配电线路大部分经插座接到舞台灯光，按低压配电系统常规作法插座回路应装设漏电保护，作间接接触保护，因漏电开关容易误动作，直接影响舞台灯光系统的可靠性，因此以我们采取PE线与相关回路相线一起配线的方式。
以减小零序阻抗，保证在发生单相接地故障时，保护装置能可靠动作，保障人身安全。
4．雷电防护在变电所低压母线装设避雷器，调光灯光配电柜装设电涌保护器，防止文化艺术中心舞台或附近建筑物遭受雷击时由于电磁感应、静电感应产生的过电流、过电压，损坏调光柜及灯光控制计算机系统，保证调光硅柜及灯光控制计算系统安全。
三、灯光系统电气线缆及线路敷设设置1．硅柜室到所有插座的输出导线,均由三根线长度一致，通过绞合输出。
灯线和音、视频等信号线相互远离，必须相遇时做90°交叉，留有0.5M距离；无法避免必须平行时，间距设置大于1M。
2．所有信号连接线缆均选用五芯屏蔽线，以防止干扰。
3．设有独立的接地干线，电力电缆和灯线应安装在金属线槽内，金属线槽应接地。
4．插座箱强弱电之间用金属隔板分隔，避免了强电对弱电的干扰，保证弱电系统安全。
5．采用低烟雾（LSF）、阻燃PVC型的铜芯电缆，线缆应可长期工作于90℃环境下，在正常使用条件下，寿命应达30年以上。
6．插座箱选用符合“国标”企业生产的国际上先进产品，插箱内强、弱电之间用金属隔板分隔，保证安全，有利于电磁兼容。
7．电缆桥架采用热敏电缆作火灾探测，预防电缆火灾。
8．桥架或线槽加盖，并做防火处理。
动力电缆和控制电缆的型号、电压、载流量、截面、芯数，处护套等应满足其电路类型、传输型号、使用环境和敷设方式的要求，并符合有关规范。
9．移动部件的控制和动力电缆采用满足防火要求软电缆。
电缆的敷设应符合GB50258-96《电气装置安装工程1KV及以下配线工程施工检验验收规范》的要求进行。
10．电缆敷设时应将电磁干扰降低到最低程度。
当采用电缆软管时，其长度不能超1米。
动力或控制线路用的悬挂或下垂的软电缆应设有应力释放中心芯线，其两端应夹紧，以释放导线应力。
11．动力或控制线路所用的多芯和屏蔽电缆的芯线易于按编号识别，少于25芯的电缆才使用颜色代码，不利用电缆敷设形式或顺序来识别电缆芯数。
12．每根动力和控制电缆的两端的电缆编号相同，并打上有唯一编号的永久标记。
电缆编号已在接线图中表示。
13．电线应有足够长度的电缆以满足有关设备总行程的要求，其中包括到维修位置所需的行程。
所有电缆进线设备上，有适当的进线接头，以便换电缆，剩余汇电缆应卷在电缆盘上或放在设备内，并牢牢固定。
14．箱盒安装时应垂直于墙面对齐，垂直偏差不大于2mm，进出线箱排列整齐，并留有适当的余量。
管内穿线不同回路、不同电压、和交直流的导线，不得穿入同一根管子内，导线在管内不得有接头和扭曲，导线穿入管子内，在出口处，装护套来保护导线。
电缆敷设前，仔细检查电缆是否有机械损失，并进行绝缘摇测。
动力和照明配电箱的安装，其质量标准符合国家电气工程施工规范。
落地动力配电箱牢固安装在角钢或槽钢基础上，用螺丝固定，并做好接地。
进出线的管子在基础内高出基础面10公分左右。
安装位置尺寸见图纸要求，后面不开检修门的靠墙安装。
落地式动力配电箱安装时垂直度为每米1.5毫米，盘间接缝为2毫米。
照明箱一般为挂墙安装，本工程采取明、暗二种安装。
暗装的挂墙式配电箱在砌墙时直接安装在墙内，也可在墙上预留洞然后再装。
保证安装牢固，接地良好，安装平、正、尺寸符合设计要求，底边距地面1.5M，照明配电箱垂直偏差不大于3MM，进出配电箱的管路配到配电箱内并用管帽和锁紧螺母固定。
安装配电箱，其盖板表面和粉刷层一样平，进出箱内的管线采用暗敷方式。
四、灯光电气设备柜设置1．结构电气设备的机柜和机架都采用经过防绣处理的金属和钢板性制作，必要时用钢板或型钢的柜架加强。
电气设备柜有防尘和防潮措施。
除通风处和电缆进出口外，所有机柜和机架都全部封闭。
每个机柜的深度能保证适当的设备和接线的空间。
每一特定组的各机柜深度、高度和颜色都相同。
2．通风所有电气元件或装置都能在所用外罩内和规定的环境下连续运行。
机柜设有适当的自然通过。
以散去设备产生的热量，通过口采用细网或泡沫隔栅保护，以防杂物进入。
外壳应加压密封且进风需过漏。
3．电缆进出线电缆孔在工厂按所需位置预留；并设有可拆卸板以便在现场最后加工。
电缆进出线处考虑电缆的外经、敷设方式和足够的弯曲半径，并有电缆固定装置。
4．机柜门及检修面板门和面板设计有足够的刚性，门和面板可拆卸检修，面板装有防尘密封条。
所有外壳和面板都在彻底清除油脂和锈迹后涂烘干漆。
5．标识设备柜内的部件标志也应为永久性标志，不得使用临时粘贴标志或钢笔识别印记。
铭牌与标志的尺寸足够大，在正常光线下2米的距离能看清楚铭牌与标志的文件。
6．资料袋每个机柜外壳主门内侧挂一个资料袋，用于装入本电气设备柜的各个电气元件或装置样本、接线、维修和维护等资料或图纸。
