【精品】人教版九年级物理15.3 串联和并联 同步练习3
15.3串联和并联
一、选择题（每题3分共21分）
1、教室里有4盏电灯，去掉其中任意一盏灯泡，另外三盏电灯都能继续发光，则这4盏灯（）
A．一定是串联。
B．一定是并联。
C．可能是串联，也可能是并联。
D．无法判断。
２、一个开关，能同时控制三个灯泡，则这三个灯泡的连接方式为（）
A．一定是串联。
B．一定是并联。
C．串联或并联都可以。
D．以上都不对。
３、在如图所示的电路中，灯泡L1和L2的连接方式依次是（）
A．并联、并联、并联、串联。
B．串联、串联、并联、串联。
C．并联、串联、并联、串联。
D．串联、并联、并联、串联。
４、图中，每个开关控制一盏灯的正确电路是（）
A B C D
５、如下图所示的电路中，3个灯泡始终完好。
当开关S断开时，3个灯泡都发光；当开关S闭合时（）
A． L1、L2、L3都不亮 B ．L1、L2、L3都亮
C．L2不亮，L1、L3亮 D ．L1、L2不亮，L3亮
６、如图所示电路，开关可以使L1、L2同时发光和熄灭的是（）
A、甲、丙
B、乙、丁
C、甲、丁
D、丙、丁
７、图所示电路中，灯、电动机和电铃都并联的电路图是（）．
二、填空题（每空1分共10分）
8、如图所示，当S1、S2断开时，能亮的灯是，它们是联的，当S1、S2闭合时，能亮的灯是，它们是联的，当S1闭合，S2断开时，能亮的灯是。
9、在组成串联电路和并联电路的实验中，连接电路前，先要________________，电路的连接要按照________进行，连接电路时，开关要跟所控制的用电器________，且开关应该是________的，为防止因电路连错而损坏实验器材，要经________后再闭合开关进行观察．
三、简答题（每题4分共8分）
10、学了电路的串并联知识后，小文问“家中的电视机、电灯、电风扇等用电器之间是什么方式连接的？”“当然是并联”小玲回答说。
哪些现象能说明它们是并联的？
（举一例）；
11、马路上的路灯，傍晚时同时开亮，天明时同时熄灭，请判断这些灯是串联的还是并联的？
四．实验题（每题6分共12分）
12、（探究性实验）在“组成串联电路和并联电路”的实验中
（1）连接串联电路的过程中，下列几点要求中没有必要的是（）
A. 按照电路图连接电路的过程中，开关应该是断开的
B. 每处接线都必须接牢
C. 必须从电池的正极开始依次连接开关S，灯L1和L2，最后连到电池负极
D. 连接完毕对照电路图仔细检查电路，确认无误后再闭合开关
（2）在串联电路中开关的作用是。
（3）在并联电路中支路开关的作用是。
13、（验证性实验）如下图所示的电路中，A、B、C、D是4个接线柱，开关S是闭合的，那么：
（1）用导线将A、B连接，再将C、D连接，则灯L1和L2的连接方式是（）
（2）用导线将A、D连接，则灯L1和L2的连接方式是（）
（A）串联（B）并联（C）无法判断
五．经典题（14题11分 15题18分）
14、（教材中的变形题）
某传达室要求在前后门都装上开关，要求前门来人按开关、传达室电的电铃响，同时红灯也亮，后门来人按开关，电铃响同时绿灯亮，请按要求设计出电路图，并将实物连成符合要求的电路．
15、（多变题）如图所示电路的连接方式，下列说法中正确的是（）
A．L1、L2、L3并联；
B．L1、L2、L3串联；
C．L1、L2串联后与L3并联；
D．L1、L3串联后与L2并联
（一变）如下图所示的各电路中，三盏灯并联的是（）
A B C D
（二变）如图所示，L1、L2、L3三个灯泡的连接方式是（）
A．三个串联。
B．三个并联。
C．L1与L3串联后再与L2并联。
D．L1与L3并联后再与L2串联。
（三变）下列图各图中是并联的是（）
（四变）如图所示，灯泡L1、L2属于并联接法的是 ( )
（五变）如图所示电路，要使灯A和B并联或串联，则必须接通的开关，下面说法正确的是（）
A．要使灯A、B并联，S1和S2闭合；
B．要使灯A、B并联，S2和S3闭合；
C．要使灯A、B串联，S1和S3闭合；
D．要使灯A、B串联，S2闭合。
参考答案
1、B
2、C
3、D
4、B
5、D
6、C
7、D
8、L1 L3 串L2 L3并 L3
9、画好电路图一定顺序串联断开检查连接无误
10、各用电器都能独立工作；断开电灯不影响电视机工作。
例如电灯烧了，不影响其他用电器工作等等。
11、马路上的路灯应该是并联的。
12、（1） C （2）控制整个电路的所有用电器（3）控制所在支路的用电器
13、（1）B (2) A
14、
15、A
（一变）A
（二变）B
（三变）A
（四变）C
（五变）D。
人教版九年级物理全一册《15.3串联和并联》同步练习题(含答案)
人教版九年级物理全一册《15.3串联和并联》同步练习题（含答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．小明要用一个开关同时控制两盏电灯的发光或熄灭,，则这两盏电灯A．一定是串联B．一定是并联C．可能是串联，也可能是并联D．以上说法都错2．关于连接电路的顺序和必须采取的措施，下列说法中正确的是( ) A．必须是从电源正极开始，依次接好各电路元件B．必须是从电源负极开始，依次接好各电路元件C．在连接电路的过程中，开关应该闭合D．在连接电路的过程中，开关必须断开3．下列说法正确的是A．公路边的灯要亮一起亮，要灭一起灭，所以这些灯一定是串联的B．点亮的节日小彩灯串上取下任一个，一串都不亮了，它们是串联的C．并联电路中，若一个用电器断路，则其余用电器也不可能工作D．家中的电灯、电视机、电冰箱等电器设备之间是串联的4．如图是一款“盲人水杯防溢报警器”，使用时挂在杯壁上即可，其挂扣上有两个金属触点，报警器会发出蜂鸣声，提示水已盛满，挂扣的作用相当于防溢报警器电路中的（）A．用电器B．导线C．电源D．开关5．如图所示电路中，三个灯泡都并联的是（）A．B．C．D．6．为防止工人操作机器时受伤，厂家设计了一种新型切纸机，工人必须同时用双手分别按住左、右开关，机器才能正常工作，同时指示灯亮起，如图所示的电路设计可行的是（）A． B．C．D．7．如图，当开关S闭合时灯L1发光，L2不亮，则发生故障的原因可能是（）A．L1被短路B．L2被短路C．L1灯丝断了D．L2灯丝断了8．当汽车启动时，S1闭合，日间行车灯L1亮起；光线不足时再闭合S2，车辆大灯L2也亮起，这说明L1，L2是并联关系，且S2控制L2，即S2与L2串联，符合要求的电路图为（）A．B． C．D．9．如图中的电路图中，与实物图相对应的是（）A．B．C．D．10．一实物电路如图所示，与之相对应的电路图应是（）A．B．C．D．二、填空题11．某小区的门禁电路主要由门外的刷卡器、门内的按钮开关和电子锁组成（如图所示），无论是刷卡还是按动按钮开关，均可单独控制电子锁中电流的通断。
人教版九年级物理全一册《15.3串联和并联》同步测试题及答案
人教版九年级物理全一册《15.3串联和并联》同步测试题及答案一、单选题1．为保护学生视力，降低近视发生的概率，教室里安装了护眼灯。
教室各电学器材，与护眼灯串联的是（）A．电子白板B．饮水机C．电风扇D．控制护眼灯的开关2．学校甬路旁边的路灯，不仅美观，还很环保，这些路灯总是同时亮，同时熄灭。
它们的连接方式是（）A．串联B．并联C．既可以串联也可以并联D．既不是串联也不是并联3．如图所示的电路，当开关闭合，两灯之间属于串联的是（）A．B．C．D．4．如图所示的四个电路中,闭合开关S,三盏灯属于并联的是()A．B．C．D．5．如图所示电路图中，开关S闭合后，两盏灯不是并联的是（）A．B．C．D．6．如果要求开关S1、S2都可以独立控制同一盏灯，下列电路图中正确的是（）A．B．C．D．7．很多家庭都安装了智能门锁，按指纹或输入密码都可以启动电动机打开锁扣，实现开门的功能。
如图所示电路图中符合要求的是（）A．B．C．D．8．如图所示是小玲家的洗衣机。
小玲发现，只有关上洗衣机的筒门，按启动开关洗衣机才能工作，打开筒门时按启动开关洗衣机不能工作。
若将筒门看做开关S1，启动开关看做开关S2，小玲设计的四个电路中正确的是（）A．B．C．D．9．某种电子测温枪测靠近被测者额头，闭合测温开关S1，只有热敏电阻R工作，测温枪显示被测者额头温度。
在环境看不清示数时，再闭合开关S2，显示屏补光灯泡L发光；测温开关S1断开S2闭合时灯泡L不发光。
关于热敏电阻R与补光灯泡L在电路中的连接方式，图中的电路符合要求的是（）A．B．C．D．10．如图所示的电蚊拍，具有灭蚊和照明的双重功能．当开关S1和S2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明的作用；当开关S1闭合，S2断开时，只有灭蚊网通电起到灭蚊作用．下列电路设计符合这种要求的( )A．B．C．D．11．如图所示的电路是李洋同学在做串联电路连接时的实物连接图，当他接好电路开关还未闭合时，上面的灯L1 和下面的灯L2均已发光。
人教版九年级物理全一册《15.3串联和并联》同步练习题(附答案)
人教版九年级物理全一册《15.3串联和并联》同步练习题（附答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，开关能同时控制两盏灯，且两盏灯是并联的电路是（）A．B．C．D．2．下列说法错误的是（）A．教室里的照明灯和电扇是并联的B．夜晚成千只点亮的灯泡映出高大建筑物的轮廓，这些灯泡都是并联的C．一条大街上的路灯总是同时亮，同时灭，它们一定都是串联的D．一条电路中的两盏电灯原本都发光，其中一盏灯的灯丝断了，另一盏灯也同时不亮，这两盏灯一定是串联的3．在如图所示的电路中，若让灯L1、L2并联，则三个开关的状态分别是（）A．S1和S2闭合，S3断开B．S1和S3闭合，S2断开C．S1和S2断开，S3闭合D．S2和S3闭合，S1断开4．在连接串、并联电路的实验中，下列做法中没有必要的是（）A．开关应是断开的B．画好电路图，确认电路图无误后，再根据电路图连接电路C．连接电路时，一定要从电源正极出发，直至电源负极D．连接完毕后，要仔细检查电路连接是否正确，不允许发生短路5．如图所示，闭合开关后电路中的灯泡都能发光的是（）A．B．C．D．6．小明打开家里的抽油烟机时，发现抽油烟机的灯是熄灭的，但此时抽油烟机的压缩机仍在继续工作。
关于抽油烟机的灯和压缩机的连接方式，下列判断正确的是（）A．一定是串联B．一定是并联C．可能并联，也可能串联D．条件不足，无法判断7．分析如图所示的电路图，判断下列说法中正确的是（）A．开关S1控制整个电路B．开关S2控制整个电路C．电动机与小灯泡工作时互不影响D．开关S1、S2都闭合时，电动机与小灯泡是串联的8．如图所示，小灯泡L1和L2连接入电路中，电源由两节干电池串联而成，则下列说法中正确的是（）A．S闭合后，L1、L2并联且都能发光B．S闭合后，只有一盏灯能发光C．要使L1、L2串联，可去掉导线bD．若将导线M从接线柱B改接到接线柱A上，则电路发生短路9．如图所示是定时课间音乐播放装置的原理图。

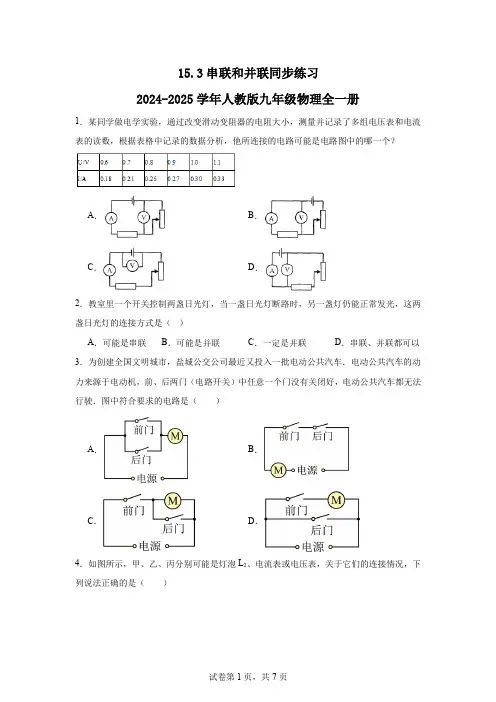

15.3串联和并联同步练习2024-2025学年人教版九年级物理全一册
C． D．
15．物理课上，老师给同学们布置学习任务：将两个灯泡并联在电路中。下列电路是四位同学连接的电路，其中正确的是（ ）
A． B．
C． D．
16．如图示电路，有两个开关绝对不允许同时闭合，它们是，当只闭合S1时，灯亮；当闭合S1、S3时，灯亮，当闭合S2、S3时，灯亮。
17．一种常见的LED手电筒，发光元件由五个发光二极管组成，其中任意一个二极管坏了，其余几个还能正常发光，说明这些发光二极管间是（选填“串联”或“并联”）的，将电源正、负极对调，闭合开关，发光二极管（选填“会”或“不会”）发光，这是因为发光二极管具有。
A． B．
C． D．
11．如图所示，开关S闭合后，三个灯泡属于串联电路的是
A． B．
C． D．
12．左图为某款氙气探照灯，内部带有散热功能。 为其内部的散热风扇， 为氙气灯。当灯泡照明时，散热风扇必须开启，不能单独开启氙气灯，否则会因为温度过高而损坏。下列电路图中符合要求的是（ ）
A． B．
C． D．
A． B．
C． D．
9．为了方便住户用水，现在很多小区都有自动售水机，通过微信或者支付宝扫码支付，支付后“感应”开关闭合取水，还可以通过“投币”开关闭合取水。这种设计的简易电路图，你认为符合要求的是（ ）
A． B．
C． D．
10．为了节约电能，人们设计出一种由声控开关和光控开关共同控制楼道路灯的电路，要求只有当这两个开关都闭合（即夜晚有人经过发声）时，灯才亮．符合这一要求的电路是
A．若甲是灯泡L2，乙是电流表，丙是电压表，灯泡L1和L2并联
B．若甲是电流表，乙是灯泡L2，丙是电压表，灯泡L1和L2并联
C．若甲是电压表，乙是灯泡L2，丙是电流表，灯泡L1和L2串联
人教版九年级物理全一册《15.3串联和并联》同步练习题(附答案)
人教版九年级物理全一册《15.3串联和并联》同步练习题(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示的电路中，下列关于三灯连接的情况正确的是（）A．S1、S2闭合，L1、L2并联B．S1、S2断开，L1、L2并联C．S1断开，S2闭合，L1、L2串联D．S1断开，S2闭合，L1、L2并联2．课外兴趣小组设计了一种具有冷风、热风两种功能的电吹风电路，如图所示（表示电热丝，表示电动机），若为了节省能源只开冷风，则开关所处状态说法正确的是（）A．S1、S2均闭合B．S1、S2均断开C．S1断开、S2闭合D．S1闭合、S2断开3．当我们打开电视机开关时，指示灯就马上亮起来；断开开关时，指示灯又马上灭了。
则指示灯与开关的连接方式（）A．一定是串联B．一定是并联C．可能是串联D．可能是并联4．设计一个病房呼叫电路，要求：按下病人床头开关，值班室的电铃会响，对应床头灯亮，提醒护士哪位需要护理．下列电路设计最合理的是（）A．B．C．D．5．夜晚，街道两边的路灯纷纷亮起来了，将我们的城市点缀得格外美丽，这些路灯之间的连接方式是（）A．并联B．可以串联也可以并联C．串联D．无法判定6．如下图所示的四个电路，下列说法中正确的是（）A．甲图中，当开关闭合时，只有L1、L3两灯能发光B．乙图中，当闭合开关S1、S2、S3、S4、S5、S6，发生电源短路C．丙图中，同时闭合S1、S3，L1、L2并联D．丁图中，当两个开关闭合时，只有L1发光7．学校走廊的消防应急灯由蓄电池、两个LED灯及一个自动控制开关组成。
照明电路正常工作时应急灯不发光，可由照明电路为蓄电池充电；照明电路停电时，应急灯发光。
下列说法正确的是（）A．两个LED灯串联更好B．停电时，蓄电池把电能转化为化学能C．充电时，蓄电池是电源D．应急灯发光时，LED灯是消耗电能的装置8．有一辆电动玩具车，玩具车内部电路是由电源、开关、电动机、指示灯各一个组成的．开关闭合，电动机和指示灯同时工作，开关断开，电动机和指示灯同时不工作。
人教版九年级物理全一册《第十五章 第3节 串联和并联》作业同步练习题及参考答案
第3节串联和并联1.小聪观察家里的冰箱,发现冰箱的灯在开冰箱门时亮,关冰箱门时灭;冰箱的压缩机则在需要制冷时才工作。
关于冰箱里的灯和压缩机的连接方式,下列判断正确的是()A.一定是串联B.一定是并联C.有时是串联,有时是并联D.不能判断是串联还是并联2.如图所示的电路,下列判断正确的是()A.闭合开关S1、S3,断开开关S2时,灯L1、L2串联B.闭合开关S2,断开开关S1、S3时,灯L1、L2并联C.闭合开关S1、S2,断开开关S3时,灯L1亮,L2不亮D.同时闭合开关S1、S2、S3时,电源短路3.图中的电路图和实物图相对应的是()4.在进行英语听力测试时,各考场的有线扬声器是同时开播,也是同时停播的。
它们的连接方式是联,原因是它们(选填“能”或“不能”)独立工作。
5.教室里的日光灯是联的,街上的路灯是联的。
6.将图中的各器材连成电路。
要求:L1灯和L2灯并联;开关S1只控制L1灯,开关S2控制L1灯和L2灯。
7.根据图甲所示的电路图连接图乙中的实物元件。
1.(2018·江苏常州中考)小华有一发光棒,闭合开关,众小灯齐发光;一段时间后,其中一小灯熄灭,如图所示。
关于该小灯熄灭的原因以及众小灯的电路连接方式,下列猜想中合理的是()A.若该小灯处断路,众小灯并联;若该小灯处短路,众小灯串联B.若该小灯处断路,众小灯并联;若该小灯处短路,众小灯并联C.若该小灯处断路,众小灯串联;若该小灯处短路,众小灯串联D.若该小灯处断路,众小灯串联;若该小灯处短路,众小灯并联2.教室里投影仪的光源是强光灯泡,发光时温度很高,必须用风扇给予降温。
为使灯泡不易过热、被烧坏,要求:带动风扇的电动机启动后,灯泡才能通电发光;风扇不转,灯泡不能发光。
则下图所设计的四个简化电路图中最符合要求的是()3.右图是医院病房与护士值班室的示意图,病人需要护理时,只要按床边的按钮开关就能及时通知护士:1号床的病人按下开关S1,护士值班室的灯L1亮;2号床的病人按下开关S2,护士值班室的灯L2亮。
人教版九年级物理全一册《15.3串联和并联》同步测试-带答案
人教版九年级物理全一册《15.3串联和并联》同步测试-带答案一、填空题1．如图所示的充电型手电筒由蓄电池，开关和三颗相同的LED灯连接而成，充电时蓄电池相当于（选填“电源”或“用电器”）；从正在发光的手电筒中取下其中的一颗灯珠，发现另外两颗灯珠发光，则三颗灯珠之间是联连接的：手电筒工作时，电源外部导线中电子（选填“由正极到负极”或“由负极到正极”）做定向移动。
2．如图所示，要使两灯串联应闭合开关，闭合开关S1和S3，两灯联；为了避免电源短路，不能闭合开关。
3．街道上的路灯采用的连接方式是，家中开关与被控制的灯之间的连接方式是。
4．小宇将手机插在插排上充电。
这时手机与房间里的电脑是（选填“串联”或“并联”）的，充电过程中，手机电池相当于充电电路中的。
5．在如图所示的电路中，有三个开关S1、S2、S3，如果仅将开关S3闭合，S1、S2断开，则灯L1、L2联。
如果将开关S1、S2闭合，S3断开，则灯L1、L2联。
同时闭合开关是不允许的，因为这样可能会烧坏电源。
6．如图实物电路中，要使灯L1和L2串联，应闭合开关，若要使灯L1和L2并联，应只闭合开关；同时闭合开关，则电源可能会被烧坏。
7．如图所示的几幅电路图，其中属于串联电路的是，属于并联电路。
8．花园住宅小区的单元梯口安装了防盗门，并装有电子对讲系统。
假设有客人要找502号房间的主人，他站在楼梯口按下有502的按钮，则502房间里的门铃就响了，主人在房间内接电话问清来人情况后，按下二个开关就能开启楼梯防盗门。
假如防盗门的开启由电动机完成，而且电路中只有一个电源。
根据的现象，我们可以判断电铃和电动机是连接的。
二、单选题9．如图所示为一种新型“水温感应龙头”。
自带水流发电电源。
当水流温度低于40℃。
感应开关S1闭合，只有绿灯照亮水流；当水温达40℃及以上，感应开关S2闭合，只有红灯照亮水流，以警示用水人。
下列电路设计能实现该功能的是（）A．B．C．D．10．现代智能手机通常支持密码、指纹、人脸等多种解锁方式，任选一种方式解锁成功后即可正常使用手机。
人教版九年级物理全一册《15.3串联和并联》同步练习题(附带答案)
人教版九年级物理全一册《15.3串联和并联》同步练习题（附带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如下是小明对身边的一些电路工作情况进行观察分析后作出的判断，其中不正确．．．的是（）A．电蚊拍具有灭蚊和照明功能，灭蚊网和照明灯有时同时工作，有时单独工作，它们一定是并联的B．马路两旁的路灯，晚上同时亮，早上同时灭，它们一定是串联的C．电冰箱的压缩机跟冰箱内的照明灯泡之间是并联的D．一般家庭中都要安装几盏照明灯和其他家用电器，这些家用电器使用时互不影响，它们一定是并联的2．小兵听了交通安全教育专题讲座后，对学校附近十字路口人行横道的红、绿灯交通信号灯的电路产生了浓厚的兴趣，经过观察、思考，他画出了如图所示红、绿灯连接的电路图，你认为正确的是（）A．B．C．D．3．抽油烟机有两个开关，使用时，有时需要照明灯和排气扇同时工作，有时需要它们独立工作，如图所示的电路中符合要求的是（）A．B．C．D．4．小明家中有一个电动玩具小车，车上有两个开关S1、S2。
小明发现同时闭合开关S1、S2时，小车前进（电动机工作），车上的灯亮；只闭合开关S1时，小车前进，车上的灯不亮；只闭合开关S2时，小车不动，车上的灯也不亮。
图中能正确模拟电动玩具小车的电路是（）A．B．C ．D ．5．在如图所示的电路中，下列说法正确的是（ ）A ．当闭合开关S 1、S 2、S 3时，电源短路B ．当只闭合开关S 1、S 2时，L 1、L 2并联C ．当只闭合开关S 2、S 3时，L 1、L 2串联D ．当只闭合开关S 1、S 3时，L 1、L 2串联6．如图所示电路中，小明同学连好电路，闭合开关S ，发现两灯均不亮。
他取一根导线，分别连接ab ，bc ，cd 和bd 两点，两灯依然不亮。
当导线连接ac 两点时，灯L 2亮，L 1不亮。
由此可以判定（ ）A ．灯L 1与开关都处于断路B ．灯L 2与开关都处于断路C ．灯L 1与开关都处于短路D ．灯L 2与开关都处于短路7．1S 为声控开关（有声闭合、无声断开），2S 为光控开关（夜间闭合、白天断开），要利用这两个开关控制楼道灯，使夜间有居民经过时，左侧的楼道灯和右侧的走廊灯“自动亮起”，白天经过则不会亮起，该楼道的电路图为图中的（ ）A ．B ．C ．D ．8．某种电吹风机可以吹出冷风或热风，使用时闭合“冷风”开关，吹出冷风；再闭合“热风”开关吹出热风但只闭合“热风”开关，电吹风机不会工作，该电吹风机内部的电路连接可以是图中的（ ）A ．B ．C ．D ．二、填空题9．如图示电路中，开关1S 控制小灯泡 ，开关2S 控制小灯泡 ，开关3S 控制小灯泡 。
人教版九年级物理全一册《15.3串联和并联》同步练习题(附参考答案)
人教版九年级物理全一册《15.3串联和并联》同步练习题（附参考答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．小红发现坐在汽车副驾驶座上不系安全带时，汽车仪表盘会发出声音报警，提醒乘客系安全带，其实汽车副驾驶座椅下有压力开关S1，当坐上人时压力开关S1闭合，若未系安全带，安全带控制开关S2断开，车上的电铃会发出警报声；若系上安全带，安全带控制开关S2闭合，警报声消失。
下列电路图设计最合理的是（）A．B．C．D．2．油烟机里有照明灯和电动机。
它们既能单独工作，又能同时工作，下列设计的电路符合要求的是（）A．B．C．D．3．利用“光控开关”和“声控开关”可以有效节约居民楼内楼道的照明灯用电。
其中“光控开关”能在光线暗时自动闭合，光线充足时自动断开；“声控开关”能在有声时自动闭合，无声时自动断开。
如图的电路中设计最合理的是（）A．B．C．D．4．如图所示的电路中，要使R1、R2串联，应闭合的开关是（）A．只闭合S1B．只闭合S2C．只闭合S3D．S1、S2、S3全部闭合5．如图所示的四个电路中，属于并联电路的是（）A．B．C．D．6．智能手机解锁时，可以通过指纹开关S1解锁，也可以通过密码开关S2来解锁，若解锁成功则屏幕灯L 发光。
小明设计的以下电路符合要求的是（）A．B．C．D．7．如图所示电路中，开关能同时控制两盏灯，若一盏灯的灯丝断了，不影响另一盏灯的工作的电路是()A．B．C．D．8．下列物体通常情况下属于导体的是（）A．铅笔芯B．塑料三角板C．玻璃杯D．橡皮9．破壁机可以瞬间击破食物的细胞壁，在破壁机上设置了安全开关S1和工作开关S2，当食物放入破壁机的容器中并放在主机上时，安全开关S1自动闭合，安全指示灯亮起；再闭合工作开关S2，电动机启动；安全开关S1断开时，安全指示灯与电动机均不工作，如下图所示的电路图中，符合上述要求是（）A．B．C．D．10．如图所示电路，不属于并联电路的是（）．A．B．C．D．二、填空题11．家庭电路中，客厅中的灯和控制它的开关是联的；放学晚归，远看如长龙、照亮你归家之路的一盏盏路灯之间是联的。
人教版九年级物理全一册《15.3串联和并联》同步练习题(带答案)
人教版九年级物理全一册《15.3串联和并联》同步练习题(带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．下列物体通常情况下属于导体的是（）A．铅笔芯B．塑料三角板C．玻璃杯D．橡皮2．将两盏灯接在同一电源上，当闭合开关时，它们同时亮；断开开关时，同时熄灭。
则这两盏灯（）A．一定串联在电路中B．一定并联在电路中C．串联或并联都有可能D．以上说法都错误3．以下电路，开关S闭合后，两灯并联的是（）A．B．C．D．4．下列是通过对一些直接感知的现象进行合理的推测而得出的无法直接感知的事实，其中合理的是（）A．现象：街边的路灯同时亮、灭推测：路灯一定是串联的B．现象：某电路中两灯泡两端的电压相等推测：灯泡可能串联，也可能并联C．现象：工业园区上空弥漫着大量粉尘推测：分子在永不停息地运动D．现象：轻质小球a、b靠近时相互吸引推测：a、b两球一定带异种电荷5．如图所示三只灯泡完全相同，某同学对该电路进行了以下分析，其中判断不正确的是（）A．S1、S2都闭合时，三只灯泡均发光B．S1、S2都断开时，L1和L2两只灯泡发光，L3不发光C．S1、S2都闭合时，电流表的示数等于经过L2、L3的电流之和D ．S 1闭合、S 2断开时，三只灯泡均发光6．实验小组的同学连接了四个电路（如图）来探究开关的控制作用，下列判断不正确的是（ ）A ．甲电路中，开关即控制1L ，也控制2LB ．乙电路中，开关闭合后，1L 不亮，2L 亮C ．丙电路中，开关闭合后，1L 和2L 都亮D ．丁电路中，开关闭合后，2L 和1L 都亮7．如图是某品牌榨汁机，为保障安全，该榨汁机设置了电源开关1S 和安全开关2S 。
当杯体放在主机上时，2S 自动闭合，此时再手动闭合1S ，电动机才能启动。
下列电路图符合要求的是（ ）A ．B ．C．D．8．如图所示的电路中，下列做法中能使二个电阻（相当于灯泡）并联的是（）A．S2断开，S1、S3闭合B．S2闭合，S1、S3断开C．S1断开，S2、S3闭合D．S1、S2、S3均闭合二、填空题9．晚上,公路旁的路灯一起亮起来;第二天凌晨,它们又一起熄灭．根据你的理解,你认为同一公路上的各盏灯的连接方式是联(选填“串”或“并”),理由是: ．10．如图所示，汽车在转向前。
