好好学吧~学会了都是自己的~~85条高级AutoCAD工程师绘图技巧1.如何替换找不到的原文字体？复制要替换的字库为将被替换的字库名，如：打开一幅图，提示未找到字体jd，你想用hztxt.shx替换它，那么你可以去找AutoCAD字体文件夹(font)把里面的hztxt.shx 复制一份，重新命名为jd.shx,然后在把XX.shx放到font里面，在重新打开此图就可以了。
以后如果你打开的图包含jd这样你机子里没有的字体，就再也不会不停的要你找字体替换了。
2.如何删除顽固图层？方法1：将无用的图层关闭，全选，COPY 粘贴至一新文件中，那些无用的图层就不会贴过来。
如果曾经在这个不要的图层中定义过块,又在另一图层中插入了这个块,那么这个不要的图层是不能用这种方法删除的。
方法2：选择需要留下的图形，然后选择文件菜单->输出->块文件，这样的块文件就是选中部分的图形了，如果这些图形中没有指定的层，这些层也不会被保存在新的图块图形中。
方法3：打开一个CAD文件，把要删的层先关闭，在图面上只留下你需要的可见图形，点文件-另存为，确定文件名，在文件类型栏选*.DXF格式，在弹出的对话窗口中点工具-选项-DXF选项，再在选择对象处打钩，点确定，接着点保存，就可选择保存对象了，把可见或要用的图形选上就可以确定保存了，完成后退出这个刚保存的文件，再打开来看看，你会发现你不想要的图层不见了。
方法4：用命令laytrans，可将需删除的图层影射为0层即可，这个方法可以删除具有实体对象或被其它块嵌套定义的图层。
3.打开旧图遇到异常错误而中断退出怎么办？新建一个图形文件，而把旧图以图块形式插入即可。
4.在 AUTOCAD中插入 EXCEL表格的方法。
复制EXCEL中的内容，然后在CAD中点编辑（EDIT）--选择性粘贴（PASTE SPECIAL）--AutoCAD图元--确定--选择插入点—插入后炸开即可。
5.在 Word文档中插入 AutoCAD图形的发法。
可以先将AutoCAD图形拷贝到剪贴板，再在Word文档中粘贴。
须注意的是，由于AutoCAD默认背景颜色为黑色，而Word背景颜色为白色，首先应将AutoCAD 图形背景颜色改成白色（工具-选项-显示-颜色）。
另外，AutoCAD图形插入Word 文档后，往往空边过大，效果不理想，可以利用Word图片工具栏上的裁剪功能进行修整，空边过大问题即可解决。
6.将AutoCAD中的图形插入WORD中有时会发现圆变成了正多边形怎么办？用VIEWRES命令，将它设得大一些，可改变图形质量。
7.将AutoCAD中的图形插入WORD时线宽问题。
当需要细线时，请使用小于等于0.25的线宽；当需要粗线时，设置大于0.25的线宽（大于0.25的线在Word里面打印时，打印出来的宽度大于0.5mm）。
注意：必须在CAD里面激活线宽显示，如果从Word里面双击编辑过图片，请重新检查激活线宽。
当需要的线宽在0.25--0.5之间时，请使用多段线设置宽度。
8.AutoCAD在XP操作系统下打印时致命错误怎么办？这跟AutoCAD 2002及以上版本使用打印戳记有关。
在2000版时，增补的打印戳记功能就有很多的BUG，这个功能在2002版本后就直接做为AutoCAD功能。
该功能在98操作系统中是完全没有问题的，但在有些XP系统中就会出错。
所以在XP系统中昀好不要去开启该功能。
如果你已经不幸开启了该功能而使AutoCAD在打印时出现致命错误，解决的方法只能是这样：在AutoCAD的根目录下找到AcPltStamp.arx文件，把它改为其它名称或删除掉，这样再进行打印就不会再出错了，但也少了打印戳记的功能，该方法对于2002版及2004版均有效。
9.在AutoCAD2002中移动文字就出错是什么缘故？移动文字时注意不要跨越尺寸线等文本，否则cad就会出现致命错误，取消正交绕过这些对象。
10.打开dwg文件时，系统弹出“AutoCADMessage”对话框提示“Drawingfileisnotvalid”，告诉用户文件不能打开怎么办？这种情况下可以先退出打开操作，然后打开“File”菜单，选“DrawingUtilities/Recover”命令，或者在命令行直接用键盘输入“recover”，接着在“SelectFile”对话框中输入要恢复的文件，确认后系统开始执行恢复文件操作。
11.在多行文字（ mtext）命令中使用 Word97编辑文本。
Mtext多行文字编辑器是AutoCADR14中的新增功能，它提供了Windows文字处理软件所具备的界面和工作方式，它甚至可以利用Word97的强大功能编辑文本，这一功能可以用如下方法实现：打开“Tools”菜单选“Preferences”命令，“Preferences”对话框弹出后，打开“Files/TextEditor，Dictionary，and FontFileName/TextEditorApplication/Internal”，双击“Internal”，出现“Selectafile”对话框，接着找到“Winword.exe”应用程序文件，击“打开”钮，昀后单击“OK”返回。
完成以上设置后，用户如再使用mtext命令时系统将自动调用我们熟悉的Word97应用程序，为AutoCAD中的文本锦上添花。
12.AutoCAD图导入 photoshop的方法。
这已经是一个很古老的问题了，解决的方法就是“虚拟打印”！下面一步步的来（为方便大家，采取中英文对照，括号里面是英文版）：1、打开“文件(file)”菜单下的“打印机管理器(plottermanager）”。
2、运行“打印机添加向导（Add-A-Plotter Wizard）。
3、点击“下一步（next)”，在右边的选项中选择“我的电脑（MyComputer)”,继续“下一步”，进入“打印机型号（Plotter Model)”选择页面。
4、在左边的“厂商（Manufacturers)”中选择“光栅文件格式（Raster File Formats)”，这是我们可以看到在右边的“型号（Model)”中列出了很多种我们熟悉的图形格式，我习惯于使用JPG格式，选择“独立的JPEG编组（IndependentJPEG Group JFIF)”，点击“下一步（next)”，直到完成。
这样我们以后就可以将CAD图形输出位JPG格式了。
接下来我们来看看该如何使用它。
5、用CAD做好一幅图后，我们打开“文件(file)”菜单下的“打印（plotter...)”。
在打印对话框中，在打印机类型中选择我们刚刚装好的“Independent JPEG Group JFIF”，在下面的“打印到文件（pl ot to file)”里添上生成的文件名称和路径，这个文件就是一个可以再photoshop中编辑的图形了。
在页面设置中选择一个我们需要的尺寸，其他的就和使用真正的打印机方法是一样的。
点击打印后，等几秒钟，图形就生成了。
注：系统默认的页面尺寸只有1280*1600，这个尺寸并不能满足我们的需要。
我们可以在打印机的属性中自定义我们所需要的尺寸。
Enjoy!补充：如果cad是2004或更高版本，就不用自己装打印机了，在打印设备中有一个“PublishToWeb JPG.pc3”的打印机，直接用就行了6：补充曾老师的一点，如果你想导出纯黑色线形记得要在出图的同时把所有颜色的笔号都改为7号色，这样就可以导出纯黑色的图了，记得要在PS里把模式改为RGB，这样图象会更清晰。
13.修改完ACAD.PGP文件后，不必重新启动AUTOCAD立刻加载刚刚修改过的ACAD.PGP文件的方法。
键入REINIT命令，钩选PGP，再确定14.从备份文件中恢复图形首先要使文件显示其扩展名（打开我的电脑在工具——文件夹选项——查看—把隐藏已知文件的扩展名前面的钩去掉）；其次要显示所有文件（打开我的电脑在工具——文件夹选项——查看—隐藏文件和文件夹—选显示所有文件和文件夹）；再次找到备份文件（它的位置可以在工具—选项—文件—临时图形文件位置查到），将其重命名为“.DWG”格式；昀后用打开其他CAD文件的方法将其打开即可。
15. 解决AutoCAD2005不能注册的方法。
去掉文件和文件夹的隐藏性。
删除 C:\Documents and Settings\AllUsers\Application Data\Autodesk\Software Licenses\B2260000.dat16.acad.pgp文件的修改XP：到c:\\Documents and Settings\自己的用户名\Application Data\Autodesk\AutoCAD 2004\R16.0\chs\Support\acad.pgp.修改就行了。
98：到c：\\windows\Application Data\Autodesk\AutoCAD2004\R16.0\chs\Support\acad.pgp.17.AUTOCAD中的工具栏不见了怎么办？点工具——选项——配置——重置；也可用命令MENULOAD，然后点击浏览，选择ACAD.MNC加载即可。
18.如何关闭CAD中的*BAK文件？（1）工具——选项，选“打开和保存”选项卡，再在对话框中将“每次保存均创建备份”即“CREAT BACKUP COPY WITH EACH SAVES”前的对钩去掉。
（2）也可以用命令ISAVEBAK,将ISAVEBAK的系统变量修改为0，系统变量为1时，每次保存都会创建“*BAK”备份文件。
19.如何调整AUTOCAD中绘图区左下方显示坐标的框？按F6键切换。
或者将COORDS的系统变量修改为1或者2。
系统变量为0时，是指用定点设备指定点时更新坐标显示。
系统变量为1时，是指不断更新坐标显示。
系统变量为2时，是指不断更新坐标显示，当需要距离和角度时，显示到上一点的距离和角度。
20.绘图时没有虚线框显示怎么办？修改系统变量DRAGMODE，推荐修改为AUTO。
系统变量为ON时，再选定要拖动的对象后，仅当在命令行中输入DRAG后才在拖动时显示对象的轮廓；系统变量为OFF时，在拖动时不显示对象的轮廓；系统变量位AUTO时，在拖动时总是显示对象的轮廓。
21.选取对象时拖动鼠标产生的虚框变为实框且选取后留下两个交叉的点怎么办？将BLIPMODE的系统变量修改为OFF即可。
22.命令中的对话框变为命令提示行怎么办？将CMDDIA的系统变量修改为1。
系统变量为0时，为命令行；系统变量为1时，为对话框。
23.如何给AutoCAD工具条添加命令及相应图标？以cad2004为例 cad的工具条并没有显示所有可用命令，在需要时用户要自己添加。
autocadcad常用命令
在AutoCAD 中，常用命令主要包括绘图命令、修改命令、视图控制命令以及其他一些常用命令。
以下是一些常用的AutoCAD 命令：绘图命令：LINE：绘制直线。
CIRCLE：绘制圆。
ARC：绘制圆弧。
POLYGON：绘制多边形。
RECTANGLE：绘制矩形。
TRIANGLE：绘制三角形。
SPLINE：绘制样条曲线。
ELLIPSE：绘制椭圆。
HATCH：图案填充。
修改命令：COPY：复制对象。
MIRROR：镜像对象。
ROTATE：旋转对象。
SCALE：缩放对象。
EXTEND：延伸对象。
TRIM：修剪对象。
BREAK：打断对象。
ARRAY：创建阵列。
视图控制命令：PAN：平移视图。
ZOOM：缩放视图。
ROTATEVIEW：旋转视图。
其他常用命令：TEXT：创建文本。
DIMENSION：创建标注。
BLOCK：创建块。
INSERT：插入块。
MTEXT：创建多行文本。
MLINE：创建多线对象。
LAYER：设置图层。
LINETYPE：设置线型。
LWTYPE：设置线宽。
UNITS：设置单位。
QSELECT：快速选择对象。
HATCHCOMMAND：图案填充命令。
BHATCHCOMMAND：使用图案填充封闭区域或选定对象。
三维建模常用命令：3DARRAY：创建三维阵列；3A 3DFACE：创建三维面；3F 3DORBIT：控制在三维空间中交互式查看对象；3DO 3DPOLY：在三维空间中使用“连续”线型创建由直线段组成的多段线；3P ADCENTER：管理内容；ADC ALIGN：在二维和三维空间中将某对象与其他对象对齐；ALAPPLOAD：加载或卸载应用程序并指定启动时要加载的应用程序；AP ARC：创建圆弧；A AREA：计算对象或指定区域的面积和周长；AA ARRAY：创建按指定方式排列的多重对象副本；AR ATTDEF：创建属性定义；ATT ATTEDIT：改变属性信息；ATE ATTEXT：提取属性数据；D。
AutoCAD绘图环境设置
AutoCAD绘图环境设置概述AutoCAD是一款广泛应用于工程设计和绘图领域的软件。
在使用AutoCAD进行绘图工作时，合理设置绘图环境可以提高工作效率，提升绘图质量。
本文将介绍AutoCAD的绘图环境设置方法，包括单位设置、图层管理、对象属性设置等内容。
单位设置在AutoCAD中，设置正确的单位对绘图非常重要。
单位设置影响着绘图的尺寸和比例。
可以通过以下步骤设置单位： 1. 打开AutoCAD软件并打开一个新的绘图文件。
2. 输入UN或UNITS命令，弹出单位设置对话框。
3. 在单位设置对话框中选择合适的单位，如毫米、厘米、米等。
4. 设置长度类型，如十进制、工程、科学等。
5. 点击确定应用设置。
图层管理图层是AutoCAD中管理和组织绘图元素的重要工具。
通过图层管理，可以控制绘图元素的显示、隐藏、颜色、线型等属性。
图层管理的步骤如下： 1. 打开AutoCAD软件并打开绘图文件。
2. 输入LA或LAYER命令，打开图层管理器。
3.在图层管理器中可以新建图层、修改图层属性、调整图层顺序等。
4. 通过勾选或取消勾选图层前的复选框来控制图层的显示与隐藏。
对象属性设置在绘图过程中，经常需要设置绘图对象的属性，如颜色、线型、线宽等。
可以通过以下步骤设置对象属性： 1. 选择要设置属性的对象，可以使用命令如LINE、CIRCLE等创建对象。
2. 输入PROP或PROPERTIES命令，打开属性设置面板。
3. 在属性设置面板中可以设置对象的颜色、线型、线宽等属性。
4. 确定设置后，再次点击绘图区域即可应用属性设置。
快捷键设置AutoCAD提供了丰富的快捷键功能，可以通过快捷键快速调用命令和完成操作。
为了提高工作效率，可以设置自定义快捷键： 1. 输入CUI命令，打开自定义用户界面对话框。
2. 在自定义用户界面对话框中选择键盘快捷键。
3. 在快捷键设置中可以为命令或操作设置快捷键。

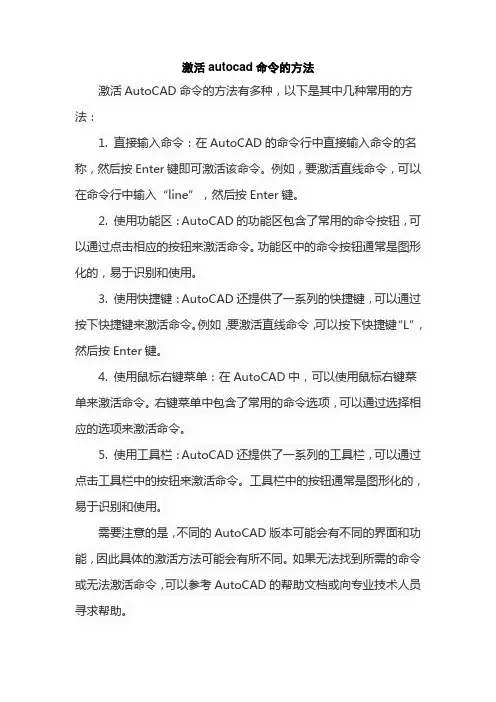

激活autocad命令的方法
激活autocad命令的方法
激活AutoCAD命令的方法有多种，以下是其中几种常用的方法：
1. 直接输入命令：在AutoCAD的命令行中直接输入命令的名称，然后按Enter键即可激活该命令。
例如，要激活直线命令，可以在命令行中输入“line”，然后按Enter键。
2. 使用功能区：AutoCAD的功能区包含了常用的命令按钮，可以通过点击相应的按钮来激活命令。
功能区中的命令按钮通常是图形化的，易于识别和使用。
3. 使用快捷键：AutoCAD还提供了一系列的快捷键，可以通过按下快捷键来激活命令。
例如，要激活直线命令，可以按下快捷键“L”，然后按Enter键。
4. 使用鼠标右键菜单：在AutoCAD中，可以使用鼠标右键菜单来激活命令。
右键菜单中包含了常用的命令选项，可以通过选择相应的选项来激活命令。
5. 使用工具栏：AutoCAD还提供了一系列的工具栏，可以通过点击工具栏中的按钮来激活命令。
工具栏中的按钮通常是图形化的，易于识别和使用。
需要注意的是，不同的AutoCAD版本可能会有不同的界面和功能，因此具体的激活方法可能会有所不同。
如果无法找到所需的命令或无法激活命令，可以参考AutoCAD的帮助文档或向专业技术人员寻求帮助。
autocad的原理
autocad的原理
AutoCAD是一款由美国Autodesk公司开发的计算机辅助设计
软件。
它运用了多种原理和算法来实现设计和绘图功能，提供了一种便捷且高效的方式来进行各种工程、建筑和制图的设计。
首先，AutoCAD使用了图形学原理。
它基于二维和三维几何
学原理，能够精确地绘制和排列各种图形，并且支持各种几何操作和变换，如旋转、缩放、平移等。
通过这些图形学原理，AutoCAD可以实现复杂的绘图操作和设计。
其次，AutoCAD使用了CAD（计算机辅助设计）原理。
CAD
原理是通过计算机技术来辅助设计和绘图，自动化完成传统手工作图的过程。
AutoCAD利用CAD原理，通过提供丰富的绘图工具和功能，使设计师能够更加快速、准确地完成设计工作，从而提高效率。
另外，AutoCAD还应用了数据库原理。
它通过设计和管理各
种图形对象和属性的数据库结构，将图形数据和相关信息进行存储和管理。
这种数据库原理使得用户可以方便地对图形进行组织、检索和修改，提高了设计工作的灵活性和可操作性。
此外，AutoCAD还利用了计算原理。
它通过内置的计算功能，可以进行各种计算操作，比如长度、面积、体积等。
同时，AutoCAD还支持用户自定义公式和函数，方便用户进行特定
的计算和分析。
综上所述，AutoCAD利用图形学、CAD、数据库和计算原理
等多种原理和算法，实现了强大的设计和绘图功能。
通过这些原理的应用，AutoCAD提供了一种高效且便捷的方式来进行各种工程、建筑和制图的设计。
AutoCAD 使用手册
AutoCAD 使用手册AutoCAD 使用手册章节一：介绍1.1 AutoCAD 介绍1.1.1 AutoCAD 概述1.1.2 AutoCAD 的功能和用途1.1.3 AutoCAD 的版本和系统要求1.2 安装和启动 AutoCAD1.2.1 系统要求1.2.2 和安装 AutoCAD1.2.3 启动和关闭 AutoCAD1.3 AutoCAD 用户界面1.3.1 主界面介绍1.3.2 工作空间设置1.3.3 命令行和命令窗口1.4 文件操作1.4.1 创建新文件1.4.2 打开和保存文件1.4.3 文件管理和文件版本控制1.5 基本绘图命令1.5.1 线、圆、矩形命令1.5.2 多段线、椭圆和多边形命令 1.5.3 修改绘图命令章节二：二维绘图2.1 图层管理2.1.1 创建和编辑图层2.1.2 设置图层属性2.1.3 图层管理工具2.2 常用绘图工具2.2.1 直线、圆和弧命令2.2.2 矩形、椭圆和多边形命令 2.2.3 折线、样条曲线和螺旋命令2.3 编辑和修改图形2.3.1 剪切、复制和移动图形 2.3.2 缩放、旋转和镜像图形 2.3.3 数值输入和捕捉对象2.4 文字和注释2.4.1 创建文字和注释对象2.4.2 编辑和格式化文字2.4.3 文字对齐和对齐工具章节三：三维建模3.1 三维坐标系统3.1.1 三维坐标系和视图3.1.2 切换和设置视图模式3.1.3 视图操作和视觉样式3.2 创建和编辑三维对象3.2.1 绘制三维实体和多面体 3.2.2 编辑和修改三维对象3.2.3 实体布尔操作和实体分析3.3 渲染和光照效果3.3.1 渲染设置和材质定义 3.3.2 光源和阴影效果3.3.3 视觉样式和漫游功能3.4 导入和导出三维模型3.4.1 导入和导出文件格式 3.4.2 文件转换和格式兼容性 3.4.3 三维模型库和资源管理章节四：附加功能4.1 辅助绘图工具4.1.1 标尺和网格线4.1.2 辅助点和辅助线4.1.3 块和属性定义4.2 图形管理和编辑4.2.1 选择和编辑对象4.2.2 参数化绘图和约束4.2.3 块和外部引用管理4.3 程序扩展和自定义4.3.1 CUI 界面和工具栏4.3.2 AutoLISP 程序和命令4.3.3 脚本和批处理命令附件：本文档不包含附件。
Auto CAD介绍
二、主要功能
强大的图形绘制功能
精确定位定形功能：Auto CAD提供了坐标输入、对象捕捉、 栅格捕捉、追踪等功能，利用这些功能可以精确地为图形 对象定位和定形 图形编辑功能：AutoCAD提供了复制、旋转、阵列、 修剪、缩放、偏移等方便使用的编辑工具
三维造型功能：Auto CAD具备三维模型、三维 编辑等功能
六、简单工具的使用介绍
6.1 直线工具 6.2 圆工具 6.3 矩形工具 6.4 删除工具 6.5 修改工具
七、练习
AutoCAD介绍
• 一、产品简介
• AutoCAD是由美国Autodesk公司开发的大型计算 机辅助绘图软件，主要用来绘制工程图样。C是 computer的缩写，表示计算机；A是assistant的 缩写，表示辅助，D是design的缩写，表示设计， 全称连在一起表明AutoCAD是一个计算机辅助设 计软件。它为工程设计人员提供了强有力的两维 和三维设计与绘图功能。当前Auto CAD已经广泛 应用于机械、电子、服装、建筑等设计领域。
可以是一个图形或ห้องสมุดไป่ตู้组成图形的一个或多个元素，如直线、圆、点等。 选择好使用的绘图工具后，软件都会提示选择一个作用的对象，不选择好 对象，无法进入下一步的操作，系统会提示命令错误。 4.2、命令 可以理解为软件执行的操作的语言，CAD中有专门的命令输入区域，有 其专门设定好的命令书写格式。例如：每一个绘图工具都有一个相对应的 命令符号即快捷键，你操作的每一步都会自动生成相应的命令语言。不用 去记命令的输入格式，它存在的意义在于帮助你了解工具的使用，通过查 看命令而操作工具。 4.3、坐标 CAD之所以可以实现精确绘图，尺寸的精确定位在于其无处不在的坐标系 统。CAD中同时使用了2种坐标，即直角坐标和极坐标。 两种坐标同时使用的好处是，当一种方法难以确定一个对象时候，可以 换另一种方法。
AutoCAD详细操作教程
AutoCAD详细操作教程AutoCAD是一款广泛应用于设计、绘图、建模等领域的计算机辅助设计软件。
本教程将详细介绍AutoCAD的操作方法和技巧，帮助读者快速上手使用该软件。
一、软件安装与配置1. 下载并安装AutoCAD软件：从官方网站或授权渠道下载AutoCAD软件安装程序，并按照提示进行安装。
2. 注册和激活：按照软件提供的步骤完成注册和激活过程，确保软件能够正常运行。
3. 界面设置：进入软件后，根据个人喜好选择合适的界面布局和颜色主题。
二、基本操作1. 绘图单位设置：点击工具栏上的“格式”选项，在下拉菜单中选择“单位”，根据绘图需求设置合适的长度单位和精度。
2. 绘图界面：点击“新建”创建新的绘图文件，选择合适的纸张大小和方向。
3. 绘图工具栏：使用工具栏上的绘图工具，如直线、弧线、圆形等，绘制所需图形。
4. 修改工具栏：使用修改工具栏上的工具，如移动、旋转、缩放等，对已有的图形进行编辑和调整。
三、快捷键操作1. 移动视图：按住鼠标中键即可移动绘图视图，方便查看不同部分。
2. 缩放视图：使用鼠标滚轮进行放大和缩小操作，快速调整视图比例。
3. 命令输入：点击键盘上的“F2”键，打开命令行窗口，可以直接输入命令进行操作。
4. 撤销与重做：按下“Ctrl+Z”组合键可以撤销上一步操作，“Ctrl+Y”组合键可以重做已撤销的操作。
四、图层管理1. 创建图层：点击工具栏上的“图层管理器”按钮，在弹出的对话框中点击“新建”创建新的图层，并设置相应属性。
2. 图层设置：在图层管理器中，可以设置图层的颜色、线型、线宽等属性，灵活控制图形的展示效果。
3. 图层切换：在状态栏中的图层控制框中，点击相应图层可以进行开关操作，方便图形的显示与隐藏。
五、尺寸标注1. 添加标注：点击工具栏上的“标注”按钮，在绘图中添加尺寸标注，如直线尺寸、半径、直径等。
2. 标注样式：在标注样式管理器中可以选择不同的标注样式，满足不同绘图需求。
《AutoCAD简单介绍》ppt课件
AutoCAD提供了外部参照管理器，可以对引入的外部参照进行管理，如重新加载、卸载、绑定等操作。同 时，还可以设置外部参照的显示状态、图层、颜色等属性。
设计中心的使用
设计中心概述
设计中心是AutoCAD中的一个重 要工具，它提供了对图形文件、 块、图层、样式等资源的浏览和 管理功能。通过设计中心，用户 可以方便地查找和重用已有的设 计资源。
其他领域
AutoCAD还可应用于土木工程、水利 工程、航空航天、船舶设计等多个领 域。
01 05
02
机械设计
AutoCAD可用于机械设计中的零部件 设计、装配图设计、工程图绘制等。
03
电气设计
AutoCAD提供了丰富的电气设计工具 和功能，可用于电路图设计、控制原 理图设计、电气柜布局等。
04
城市规划
随着计算机技术的不断发展和 普及，AutoCAD的功能和性能 也不断提升，满足了用户不断 增长的需求。
03
近年来，AutoCAD不断推出新 的功能和工具，如三维打印、 云计算等，以适应不断变化的 市场和行业趋势。
AutoCAD的应用领域
建筑设计
AutoCAD是建筑设计领域最常用的软 件之一，可用于绘制建筑平面图、立 面图、剖面图等。
基本三维实体的创建
学习创建长方体、圆柱体、圆锥体等基本三维实 体的方法。
3
三维实体编辑技巧
掌握布尔运算、倒角、圆角等三维实体编辑工具 的使用。
参数化设计概念
参数化设计的定义与优势
01
理解参数化设计的概念，了解其在提高设计效率和准确性方面
的优势。
参数化设计的实现方式
02
学习使用AutoCAD中的参数化设计工具，如参数管理器、动作
AutoCAD概述
AutoCAD概述AutoCAD是一种广泛使用的计算机辅助设计（CAD）软件，由美国Autodesk公司开发。
自1982年首次推出以来，AutoCAD已成为工程设计、建筑和制造业等领域中不可或缺的工具。
一、功能与特点AutoCAD提供了丰富的绘图工具，包括直线、圆、椭圆、多边形、样条曲线等基本图形元素。
用户可以通过直接操作这些元素，或者使用预设的块和图案来创建复杂的二维和三维图形。
软件还支持各种精确的几何约束和尺寸约束，使得用户可以更轻松地创建和编辑图形。
除了基本的绘图工具，AutoCAD还提供了丰富的注释和标注功能，包括文本注释、尺寸标注、坐标标注等。
用户可以使用这些功能来添加说明和标记图形中的特定部分。
此外，AutoCAD还支持各种材料和纹理的渲染，以及光影和透视效果，使得用户可以更真实地呈现他们的设计。
二、使用领域AutoCAD被广泛应用于各种领域，包括：1.工程设计：建筑师、工程师和设计师使用AutoCAD来创建建筑、机械、电气、管道等工程的二维和三维设计。
2.制造业：制造业公司使用AutoCAD来设计和制造产品，如汽车、飞机、船舶等。
3.地理信息系统：GIS专业人士使用AutoCAD来处理和分析地理数据，以及创建地图和地理信息系统。
4.影视和动画：艺术家和设计师使用AutoCAD来创建特效、背景设计、角色设计等。
5.教育：AutoCAD被广泛用于工程、建筑、艺术等专业的教育环境中。
三、版本发展自1982年推出以来，AutoCAD已经经历了多个版本的更新和发展。
每个新版本都引入了新的功能和工具，以适应不断变化的设计需求和技术进步。
一些重要的版本包括AutoCAD 2000、AutoCAD 2004、AutoCAD 2007、AutoCAD 2010、AutoCAD 2014、AutoCAD 2018、AutoCAD 2020以及目前的AutoCAD 2023等。
每个新版本都引入了新的功能和工具，以适应不断变化的设计需求和技术进步。
简述autocad的基本功能
AutoCAD是一款专业的计算机绘图软件，被广泛应用于各种设计领域。
以下是AutoCAD 的基本功能简述：一、二维绘图功能直线绘制：AutoCAD提供了多种绘制直线的方法，包括通过指定两点绘制直线、通过指定起点和角度或长度绘制直线等。
圆绘制：AutoCAD提供了多种绘制圆的方法，包括通过指定圆心和半径绘制圆、通过指定两点绘制圆、通过指定三点绘制圆等。
矩形绘制：AutoCAD提供了多种绘制矩形的方法，包括通过指定两个对角点绘制矩形、通过指定中心点和宽度和高度绘制矩形等。
修剪和延伸：AutoCAD提供了修剪和延伸功能，可以方便地对图形进行修剪和延伸操作。
偏移：AutoCAD提供了偏移功能，可以将选定的对象按照指定的距离进行偏移。
镜像：AutoCAD提供了镜像功能，可以将选定的对象按照指定的轴线进行镜像。
阵列：AutoCAD提供了阵列功能，可以将选定的对象按照指定的方式进行阵列。
移动：AutoCAD提供了移动功能，可以将选定的对象按照指定的位置进行移动。
旋转：AutoCAD提供了旋转功能，可以将选定的对象按照指定的角度进行旋转。
缩放：AutoCAD提供了缩放功能，可以将选定的对象按照指定的比例进行缩放。
二、三维绘图功能三维建模：AutoCAD支持三维建模，可以创建各种三维实体模型，如长方体、球体、圆柱体等。
三维表面模型：AutoCAD支持创建三维表面模型，可以通过拉伸或旋转二维图形来创建三维表面模型。
三维编辑：AutoCAD支持对三维实体模型进行编辑操作，如修剪、延伸、偏移等。
三维渲染：AutoCAD支持对三维模型进行渲染操作，可以设置材质、灯光等参数来渲染模型。
三维动画：AutoCAD支持对三维模型进行动画操作，可以通过设置关键帧来创建动画效果。
三、图层管理功能图层创建：AutoCAD支持创建多个图层，每个图层可以包含不同的对象。
图层管理：AutoCAD支持对图层进行管理操作，如打开、关闭、冻结、解冻等。
