ERP标准操作流程
采购入库流程标准业务流程（一）运输公司将货物运到仓库后，仓库管理人员及时点收数量。
（二）仓库管理人员在浪潮ERP系统采购模块中输入采购入库单。
（三）仓库管理人员对货物进行货位管理并开始向QA请验。
（四）仓库登记库存账。
（五）QC接到由车间QA提请的成品化验请验单、仓库QA提请的入库纪录单（包括原辅料和包装材料），开始检验。
注：在原来的业务流程中，还存在手工的采购入库单以及相对应的手工的请验单，在以后的操作过程中，要取缔这种方式，这个工作完全可以交给ERP系统来做。
标准操作流程（一）仓库在浪潮ERP软件的采购管理系统中输入采购入库单。
注意，一定要将数量输入正确。
（二）在库存管理模块中，对入库单进行货位管理，注意在该采购入库单处于修改状态下才能进行货位管理，完成后注意保存。
注意：在进行货位管理的时候，系统有时不能自动填入数量，需要自己输入，这时需要输入人员细心，不要把数量输错。
（三）生成请验单。
会有提示生成请验单成功。
当该张单据已经生成过请验单，系统提示该入库单已经生成过请验单是否重新生成，点击是，则可重新生成。
（四）对该采购入库单记账。
选中要记帐的入库单，点击记帐按钮。
上述记账操作可以单独记账，也可以成批记账。
如果想对记过帐的单据取消记账，则选中帐后框，选中要取消记账的单据，点击取消记账，当然系统也提供成批取消记账的功能。
（五）QC进入浪潮ERP系统的质检管理模块，进入业务------请验单维护，在此输入签收人，签收日期。
（六）QC进入浪潮ERP软件的质检管理模块业务------检验报告维护，在药品检验报告书中选择检验依据，收检日期，输入报告人，有效期，并输入检验结论。
维护完毕后，进行检验报告审核。
●特出业务流程一供应商开的发票和已收到的采购入库单对应由袁乐刚负责核对，一旦发生采购入库单上的数量与发票上的数量不一致（换发票——除母公司外，由袁乐刚负责此事）●特出业务流程二采购入库发现有部分不合格产品，退换货（一）由仓库在浪潮ERP系统的采购模块中——“采购入库单维护”输入一张红字入库单，并输入相应的数据。
ERP系统流程图和功能结构图
康怡ERP系统总体业务流程图及模块结构图一、业务流程
二、系统功能模块结构图及功能说明
1、生产管理
A、功能模块结构图
专业.整理
B、模块功能说明
专业.整理
专业.整理
2、销售管理
A、功能模块结构图
B、模块功能说明
专业.整理
专业.整理
3、采购管理
A、功能模块结构图
B、模块功能说明
专业.整理
4、人事管理
A、功能模块结构图
B、模块功能说明
专业.整理
专业.整理
5、仓库管理
A 、功能模块结构图
B、模块功能说明
专业.整理
专业.整理
6、数据分析
A、功能模块结构图
专业.整理
B、模块功能说明
专业.整理。
《ERPMRP流程图》word版

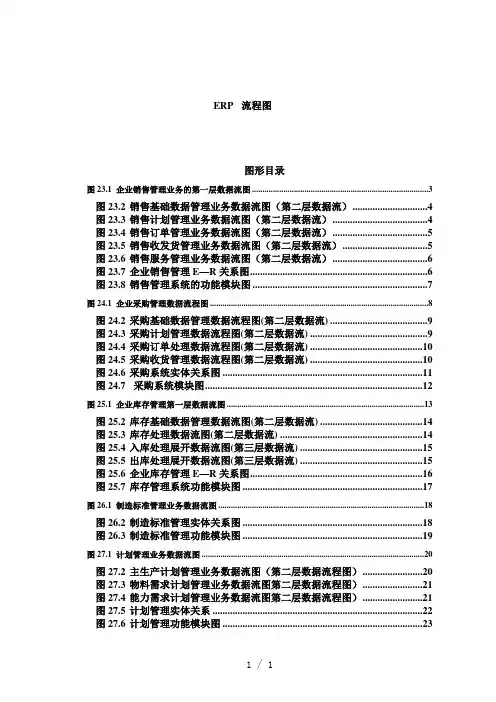

ERP流程图图形目录图23.1 企业销售管理业务的第一层数据流图 (3)图23.2销售基础数据管理业务数据流图（第二层数据流） (4)图23.3销售计划管理业务数据流图（第二层数据流） (4)图23.4销售订单管理业务数据流图（第二层数据流） (5)图23.5销售收发货管理业务数据流图（第二层数据流） (5)图23.6销售服务管理业务数据流图（第二层数据流） (6)图23.7企业销售管理E—R关系图 (6)图23.8销售管理系统的功能模块图 (7)图24.1 企业采购管理数据流程图 (8)图24.2采购基础数据管理数据流程图(第二层数据流) (9)图24.3采购计划管理数据流程图(第二层数据流) (9)图24.4采购订单处理数据流程图(第二层数据流) (10)图24.5采购收货管理数据流程图(第二层数据流) (10)图24.6采购系统实体关系图 (11)图24.7采购系统模块图 (12)图25.1 企业库存管理第一层数据流图 (13)图25.2库存基础数据管理数据流图(第二层数据流) (14)图25.3库存处理数据流图(第二层数据流) (14)图25.4入库处理展开数据流图(第三层数据流) (15)图25.5出库处理展开数据流图(第三层数据流) (15)图25.6企业库存管理E—R关系图 (16)图25.7库存管理系统功能模块图 (17)图26.1 制造标准管理业务数据流图 (18)图26.2制造标准管理实体关系图 (18)图26.3制造标准管理功能模块图 (19)图27.1 计划管理业务数据流图 (20)图27.2主生产计划管理业务数据流图（第二层数据流程图） (20)图27.3物料需求计划管理业务数据流图第二层数据流程图） (21)图27.4能力需求计划管理业务数据流图第二层数据流程图） (21)图27.5计划管理实体关系 (22)图27.6计划管理功能模块图 (23)图28.1 企业车间管理第一层数据流图 (24)图28.2车间任务管理系统数据流程图 (24)图28.3生产工票管理数据流程图 (25)图28.4车间物料管理数据流程图 (25)图28.5车间完工管理数据流程图 (25)图28.6企业生产管理E—R关系图 (26)图28.7车间管理系统功能模块图 (27)图29.1 JIT生产管理数据流程图 (28)图29.2JIT计划管理数据流程图（第二层数据流程图） (28)图29.3JIT系统维护数据流程图（第二层数据流程图） (29)图29.4JIT生产管理数据流程图（第二层数据流程图） (29)图29.5JIT系统实体关系图 (30)图29.6JIT功能模块图 (30)30.1 质量管理数据流程图（简化） (31)图30.2质量管理基本数据维护数据流程图（第二层） (31)图30.3质量管理质量标准数据流程图（第二层） (32)图30.4质量管理质量检验数据流程图（第二层） (32)图30.5质量管理系统的实体关系 (32)图30.6质量管理功能模块图 (33)图31.1 企业财务管理业务数据流图（简化） (34)图31.2财务管理系统的功能模块图 (35)图32.1 人力资源管理数据流程图 (36)图32.2人事管理数据流程图（第二层） (36)图32.3人力资源计划管理数据流程图（第二层） (37)图32.4招聘管理数据流程图（第二层） (37)图32.5培训管理数据流程图（第二层） (37)图32.6人力资源测评数据流程图（第二层） (38)图32.7人力资源管理的实体关系 (38)图32.8人力资源管理功能模块图 (39)图33.1设备与仪器管理业务数据流程图 (40)图33.2设备与仪器基本资料管理数据流程图(第二层,可继续展开) (40)图33.3设备与仪器业务管理数据流程图（第二层数据流） (41)图33.4设备管理实体关系图 (41)图33.5设备管理功能模块图 (42)图23.1 企业销售管理业务的第一层数据流图图23.2 销售基础数据管理业务数据流图（第二层数据流）图23.3 销售计划管理业务数据流图（第二层数据流）图23.4 销售订单管理业务数据流图（第二层数据流）图23.5 销售收发货管理业务数据流图（第二层数据流）图23.6 销售服务管理业务数据流图（第二层数据流）图23.7 企业销售管理E—R关系图图23.8 销售管理系统的功能模块图图24.1 企业采购管理数据流程图图24.2 采购基础数据管理数据流程图(第二层数据流)图24.3 采购计划管理数据流程图(第二层数据流)图24.4 采购订单处理数据流程图(第二层数据流)图24.5 采购收货管理数据流程图(第二层数据流)图24.6 采购系统实体关系图图24.7 采购系统模块图图25.1 企业库存管理第一层数据流图数据输入图25.2 库存基础数据管理数据流图(第二层数据流)图25.4 入库处理展开数据流图(第三层数据流)图25.5 出库处理展开数据流图(第三层数据流)图25.6 企业库存管理E—R关系图图25.7 库存管理系统功能模块图图26.1 制造标准管理业务数据流图图26.2 制造标准管理实体关系图图26.3 制造标准管理功能模块图图27.1 计划管理业务数据流图图27.2 主生产计划管理业务数据流图（第二层数据流程图）图27.3 物料需求计划管理业务数据流图第二层数据流程图）图27.4 能力需求计划管理业务数据流图第二层数据流程图）图27.5 计划管理实体关系图27.6 计划管理功能模块图图28.1 企业车间管理第一层数据流图图28.3 生产工票管理数据流程图图28.5 车间完工管理数据流程图图28.6 企业生产管理E—R关系图图28.7 车间管理系统功能模块图图29.1 JIT生产管理数据流程图图29.2 JIT计划管理数据流程图（第二层数据流程图）图29.3 JIT系统维护数据流程图（第二层数据流程图）图29.4 JIT生产管理数据流程图（第二层数据流程图）图29.5 JIT系统实体关系图图29.6 JIT功能模块图30.1 质量管理数据流程图（简化）图30.2 质量管理基本数据维护数据流程图（第二层）图30.3 质量管理质量标准数据流程图（第二层）图30.4 质量管理质量检验数据流程图（第二层）图30.5 质量管理系统的实体关系图30.6 质量管理功能模块图图31.1 企业财务管理业务数据流图（简化）图31.2 财务管理系统的功能模块图图32.1 人力资源管理数据流程图图32.2 人事管理数据流程图（第二层）图32.3 人力资源计划管理数据流程图（第二层）图32.4 招聘管理数据流程图（第二层）图32.6 人力资源测评数据流程图（第二层）图32.7 人力资源管理的实体关系图32.8 人力资源管理功能模块图图33.1设备与仪器管理业务数据流程图图33.2设备与仪器基本资料管理数据流程图(第二层, 可继续展开)图33.3设备与仪器业务管理数据流程图（第二层数据流）图33.4 设备管理实体关系图图33.5 设备管理功能模块图！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！（本资料素材和资料部分来自网络，仅供参考。
完整的ERP流程图大全
图23.1企业销售管理业务的第一层数据流图 (4)图23.2销售基础数据管理业务数据流图（第二层数据流） (5)图23.3销售计划管理业务数据流图（第二层数据流） (6)图23.4销售订单管理业务数据流图（第二层数据流） (6)图23.5销售收发货管理业务数据流图（第二层数据流） (7)图23.6销售服务管理业务数据流图（第二层数据流） (7)图23.7企业销售管理E—R关系图 (8)图23.8销售管理系统的功能模块图 (8)图24.1 企业采购管理数据流程图 (9)图24.2采购基础数据管理数据流程图(第二层数据流) (10)图24.3采购计划管理数据流程图(第二层数据流) (10)图24.4采购订单处理数据流程图(第二层数据流) (11)图24.5采购收货管理数据流程图(第二层数据流) (11)图24.6采购系统实体关系图 (12)图24.7采购系统模块图 (13)图25.1 企业库存管理第一层数据流图 (14)图25.2库存基础数据管理数据流图(第二层数据流) (15)图25.3库存处理数据流图(第二层数据流) (15)图25.4入库处理展开数据流图(第三层数据流) (16)图25.5出库处理展开数据流图(第三层数据流) (16)图25.6企业库存管理E—R关系图 (17)图25.7库存管理系统功能模块图 (18)图26.1 制造标准管理业务数据流图 (19)图26.2制造标准管理实体关系图 (19)图26.3制造标准管理功能模块图 (20)图27.1 计划管理业务数据流图 (21)图27.2主生产计划管理业务数据流图（第二层数据流程图） (21)图27.3物料需求计划管理业务数据流图第二层数据流程图） (22)图27.4能力需求计划管理业务数据流图第二层数据流程图） (22)图27.5计划管理实体关系 (23)图27.6计划管理功能模块图 (24)图28.1 企业车间管理第一层数据流图 (25)图28.2车间任务管理系统数据流程图 (25)图28.3生产工票管理数据流程图 (26)图28.4车间物料管理数据流程图 (26)图28.5车间完工管理数据流程图 (27)图28.6企业生产管理E—R关系图 (27)图28.7车间管理系统功能模块图 (28)图29.1 JIT生产管理数据流程图 (29)图29.2JIT计划管理数据流程图（第二层数据流程图） (29)图29.3JIT系统维护数据流程图（第二层数据流程图） (30)图29.4JIT生产管理数据流程图（第二层数据流程图） (30)图29.5JIT系统实体关系图 (31)图29.6JIT功能模块图 (32)30.1 质量管理数据流程图（简化） (33)图30.2质量管理基本数据维护数据流程图（第二层） (33)图30.3质量管理质量标准数据流程图（第二层） (34)图30.4质量管理质量检验数据流程图（第二层） (34)图30.5质量管理系统的实体关系 (35)图30.6质量管理功能模块图 (35)图31.1 企业财务管理业务数据流图（简化） (36)图31.2财务管理系统的功能模块图 (37)图32.1 人力资源管理数据流程图 (38)图32.2人事管理数据流程图（第二层） (38)图32.3人力资源计划管理数据流程图（第二层） (39)图32.4招聘管理数据流程图（第二层） (39)图32.5培训管理数据流程图（第二层） (40)图32.6人力资源测评数据流程图（第二层） (40)图32.7人力资源管理的实体关系 (40)图32.8人力资源管理功能模块图 (41)图33.1设备与仪器管理业务数据流程图 (42)图33.2设备与仪器基本资料管理数据流程图(第二层,可继续展开) (42)图33.3设备与仪器业务管理数据流程图（第二层数据流） (43)图33.4设备管理实体关系图 (44)图33.5设备管理功能模块图 (44)图23.1 企业销售管理业务的第一层数据流图数据录入图23.2 销售基础数据管理业务数据流图（第二层数据流）图23.4 销售订单管理业务数据流图（第二层数据流）图23.6 销售服务管理业务数据流图（第二层数据流）图23.7 企业销售管理E —R 关系图图23.8 销售管理系统的功能模块图图24.1 企业采购管理数据流程图图24.2 采购基础数据管理数据流程图(第二层数据流)图24.3 采购计划管理数据流程图(第二层数据流)图24.4 采购订单处理数据流程图(第二层数据流)图24.5 采购收货管理数据流程图(第二层数据流)图24.6 采购系统实体关系图图24.7 采购系统模块图图25.1 企业库存管理第一层数据流图数据输入图25.2 库存基础数据管理数据流图(第二层数据流)图25.3 库存处理数据流图(第二层数据流)图25.4 入库处理展开数据流图(第三层数据流)图25.5 出库处理展开数据流图(第三层数据流)图25.6 企业库存管理E—R关系图图25.7 库存管理系统功能模块图图26.1 制造标准管理业务数据流图图26.2 制造标准管理实体关系图图26.3 制造标准管理功能模块图图27.1 计划管理业务数据流图图27.2 主生产计划管理业务数据流图（第二层数据流程图）图27.3 物料需求计划管理业务数据流图第二层数据流程图）图27.4 能力需求计划管理业务数据流图第二层数据流程图）图27.5 计划管理实体关系图27.6 计划管理功能模块图图28.1 企业车间管理第一层数据流图图28.3 生产工票管理数据流程图图28.4 车间物料管理数据流程图图28.5 车间完工管理数据流程图图28.6 企业生产管理E—R关系图图28.7 车间管理系统功能模块图图29.1 JIT生产管理数据流程图图29.2 JIT计划管理数据流程图（第二层数据流程图）图29.3 JIT系统维护数据流程图（第二层数据流程图）图29.4 JIT生产管理数据流程图（第二层数据流程图）图29.5 JIT系统实体关系图图29.6 JIT功能模块图30.1 质量管理数据流程图（简化）图30.2 质量管理基本数据维护数据流程图（第二层）图30.3 质量管理质量标准数据流程图（第二层）图30.4 质量管理质量检验数据流程图（第二层）图30.5 质量管理系统的实体关系图30.6 质量管理功能模块图图31.1 企业财务管理业务数据流图（简化）图31.2 财务管理系统的功能模块图图32.1 人力资源管理数据流程图图32.2 人事管理数据流程图（第二层）图32.3 人力资源计划管理数据流程图（第二层）图32.4 招聘管理数据流程图（第二层）图32.5 培训管理数据流程图（第二层）图32.6 人力资源测评数据流程图（第二层）图32.7 人力资源管理的实体关系图32.8 人力资源管理功能模块图.图33.1设备与仪器管理业务数据流程图图33.2设备与仪器基本资料管理数据流程图(第二层, 可继续展开)图33.3设备与仪器业务管理数据流程图（第二层数据流）图33.4 设备管理实体关系图图33.5 设备管理功能模块图。
ERP流程操作说明 (1)

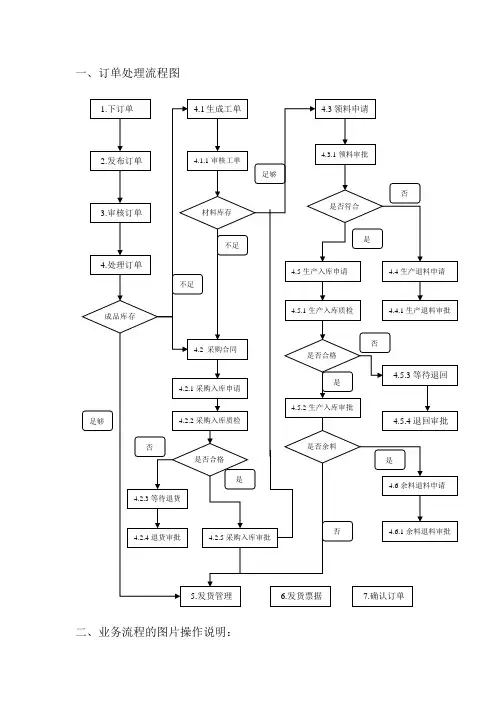

一、订单处理流程图二、业务流程的图片操作说明：1、创建订货单―――操作者：业务助理业务员创建的订货单自动显示在“未发布订单”中。
“未发布订单”表示还没有流入生产的订单，只有业务员自己可以看到，其他人不能看到的；在未发布之前业务员还可以进行修改，只有在业务员进行了下面的发布操作之后，订单才会进入评审环节；点击发布按钮之后弹出以下界面：点击“确定”之后，订单自动进入待审批订单中进入审批环节：2、订单审核―――操作者：订单审核员点击评审按钮之后弹出以下界面：订单审核通过之后自动显示在处理中订单中，如下：3、制作工单―――操作者：王燕龙负责制作工单的同事进入系统之后，刚才的订单会显示在“我的任务”一栏，然后就可以打开订单制作工单：通过新建工单的按钮进入以下页面：输入预计开工日和预计完工日之后，通过展料的按钮显示BOM里面的子品，然后选择所需子品所在仓库和库位之后，最后确认所需的子品数量之后就可以提交给工单审核人；订单创建完成之后同样通过订单中的处理订单按钮将订单提交到下一步处理人（江伟）那里，如下图：4、工单审核―――操作者：江伟工单审核者登录系统之后，同样可以在“我的任务”中查看到刚才提交过来的订单，通过查看“流程追踪”中的信息就可以看到当前自己需要处理的工作：例如：江伟打开订单之后看到当前需要自己做的工作是：审批工单，那么江伟就来到：生产管理---工单管理的页面，如下图：通过查看按钮可以打开工单查看详细信息，如下图：通过审批按钮对工单进行审批，如下图：如果审批意见是“同意”，那么工单自动进入“已审批工单”中；如果审批意见是“不同意”，那么工单继续在“待审批工单”中，可以由工单创建者再次进行修改然后重新进行审批；工单审批完之后也要在订单流程里面发消息到下一步处理人，如下图：如果工单审核同意的话就给仓库发消息，安排领料；如果工单审核不同意，就给创建工单的人发消息，让其修改工单；5、生产领料―――操作者：供应部供应部进入系统之后同样在“我的任务”栏可以看到当前需要自己处理的订单，打开订单之后通过“流程追踪”可以看到当前需要自己处理的工作：例如：供应部通过流程追踪可以看到该订单当前需要领料，那么来到“生产管理”-----“工单管理”中，如下图：在“已审批工单”中可以看到每项工单后面都有一个领料操作的按钮，点击之后就进入领料申请的页面，如下图：如果“库存分析”中显示“仓库中没有该供应商的产品”时，那么就需要通知采购部采购，如果仓库有的话可以直接进行领料申请，如下图：输入领料数量之后该领料申请单就进入领料审批；由于领料申请和领料的审批都是由供应部来完成的，所以领料申请完之后不用向下一步处理人发送消息直接进入下一步审批；6、领料单审批发料―――操作部门：供应部同样的在工单管理中，在“待审批领料申请单”中是当前要审批出库的领料单，在审批之前该数据都不会从库存中扣除的，只有进行了审批之后库存数据才会减少。
生产部ERP系统作业流程
一：厂内超领单
1.双击桌面
此图标，即打开
2.输入帐号.密码，再按确定
3.选中。
打开
4.双击
5.按新增
6.单击此框，出现查询窗口
出现查询窗口
8.单击此图标。
选择工作车间
（比如组装车
间）
9.单击材料品
号，出现图一
图一
10.按键盘上面左
上角“ESC"两次，
出现以下图面，再
按F3
图一
11.选择工单单号，输入要超领的工单的单
12.选择工单单号为201106011中的某个材料品号，再按确定。
13.如超领些材料10PCS ，请在此输入
14.按确定，再按保存
15.再按确定16.如打印，请按此处
二：录入退料
单
1.返回界面，双击：录入退料单
2.按“新增”
3.按此处，出现右框
4.比如来料不良，双击“来料不良退”
5.单击此处。
出现查询窗口
6.选择组
装车间7.出现此框，再按
两次键盘左上角的
“ESC
”即取消8.按F3.出现查
询窗口
9.选择工单单号。
再输入要退的工
单单号
10.选中须退的
材料后，按确
三：录入生产入库
单
12.此处为打印
3.单击入库单别，出现查询窗口，再双击“生产入单”或单击“确定”
4.选择工作中心，如要入库组装的，双击组装车间，或
5.在产品品与处按F3.出现查询窗口
6.选择工单单号，再输入须入库的工单单号，再双击第三行（201107021）。
ERP系统操作图文介绍流程
使用ERP系统可以带来以下优势
提高工作效率
通过自动化和流程优化，减少人工操作和重复工作，提高 工作效率。
降低运营成本
通过资源整合和优化配置，降低库存成本、采购成本等运 营成本。
提升决策水平
提供实时、准确的数据分析和报表，帮助企业做出更加科 学、合理的决策。
加强内部协作
实现企业内部各个部门之间的信息共享和协同工作，加强 内部协作和沟通。
物料信息维护
定期更新和维护物料信息，确保 数据的准确性和完整性，包括价 格变动、库存调整等。
供应商信息录入与审核
供应商信息录入
将供应商的基本信息录入ERP系统，包括供 应商名称、联系人、联系电话、地址等。
供应商资质审核
对供应商的相关资质进行审核，如营业执照、税务 登记证、质量认证等，确保供应商具备合法经营资 格。
优化性能
用户可以通过清理系统缓存、压缩文件大小等方式，优化 ERP系统的性能，提高系统运行速度。
03
基础数据管理
物料编码规则及维护
物料编码规则制定
根据企业实际情况，制定合理的 物料编码规则，包括物料分类、 属性定义、编码长度等。
物料信息录入
依据物料编码规则，将物料信息 录入ERP系统，包括物料名称、 规格型号、计量单位、价格等。
定成本限额、进行成本差异分析等。通过这些控制手段，可以及时发现
并解决成本超支等问题，确保企业的经济效益。
折旧处理
折旧是固定资产在使用过程中由于磨损和陈旧等原因而减少的价值。ERP系统提供了多种折旧方法和公式，可以 根据企业的实际情况选择相应的折旧方法和公式进行计算。同时，系统还支持自动计提折旧和手动录入折旧两种 方式。
