电路分析复习题
电路分析总复习题-分析计算题
三、计算分析题1、图1.5.1所示电路，已知U =3V ，求R 。
（2k Ω）2、图1.5.2所示电路，已知U S ＝3V ，I S ＝2A ，求U AB 和I 。
（1V 、5A ）3、电路如图1.5.5所示，求10V 电压源发出的功率。
（－35W ）4、分别计算S 打开与闭合时图1.5.6电路中A 、B 两点的电位。
（S 打开：A －10.5V,B －7.5V S 闭合：A 0V ，B 1.6V ）5、试求图1.5.7所示电路的入端电阻R AB 。
（150Ω）1mA2K Ω + 10V － 4K Ω＋ R U －2K Ω 图1.5.1I － U S ＋I S2Ω 1ΩA B 图1.5.210V 1A2Ω 4A10Ω3Ω6V 8Ω ＋－＋ －图1.5.52K ΩSA4K Ω26K ΩB －12V＋12V图1.5.6150Ω 150Ω150Ω 150Ω150ΩAB图1.5.76、试求图2.4.1所示电路的电压U 。
7、已知图2.5.1电路中电压U =4.5V ，试应用已经学过的电路求解法求电阻R 。
（18Ω）8、求解图2.5.2所示电路的戴维南等效电路。
（U ab =0V ，R 0=8.8Ω）9、列出图2.5.4所示电路的结点电压方程。
解：画出图2.5.4等效电路图如下：＋ U S － 4Ω A B图2.5.19V 12Ω6Ω＋U －R1mA20V 5A8Ω12Ω2Ω2V ＋ －＋ －图2.5.2 2Ω U ab ＋－2K3A8VAB 等效图3Ω6/5Ω4Ω2A5A＋ + 10V － 4A1Ω＋ －6V8V＋－图2.5.45Ω6Ω3Ω4Ω2Ω 10V ＋ －4K ＋ 1.5K U －图2.4.1题电路对结点A ：231)6531(=-+B A V V对结点B ：131)4131(=-+A B V V10、应用等效变换求图示电路中的I 的值。
（10分）解：等效电路如下：11、应用等效变换求图示电路中的I 的值。
电路分析教程复习题答案
电路分析教程复习题答案1. 什么是基尔霍夫电压定律（KVL）？基尔霍夫电压定律指出，任何闭合回路中电压的代数和等于零。
这意味着在电路的任何闭合路径上，电压源产生的电压之和减去负载上的电压降之和必须为零。
2. 基尔霍夫电流定律（KCL）的内容是什么？基尔霍夫电流定律表明，进入一个节点的电流之和等于离开该节点的电流之和。
换句话说，任何电路节点处的电流流入量与流出量必须相等。
3. 什么是戴维宁定理？戴维宁定理用于简化复杂电路的分析。
它指出，任何线性双端网络都可以用一个单一电压源（戴维宁电压）和一个电阻（戴维宁电阻）来等效替代，其中电压源和电阻是并联连接的。
4. 超前相位和滞后相位在交流电路中的意义是什么？在交流电路中，超前相位指的是电压或电流的相位领先于参考相位，而滞后相位则是指电压或电流的相位落后于参考相位。
这通常在分析交流电路中的电感和电容元件时使用。
5. 如何计算一个RLC串联电路的谐振频率？RLC串联电路的谐振频率可以通过以下公式计算：\( f_0 =\frac{1}{2\pi\sqrt{LC}} \)，其中\( f_0 \)是谐振频率，\( L \)是电感，\( C \)是电容。
6. 在电路中，什么是功率因数？功率因数是衡量电路中实际功率与视在功率之间关系的指标。
它定义为实际功率与视在功率的比值，通常用cosφ表示，其中φ是电压和电流之间的相位角。
7. 二极管的伏安特性是什么？二极管的伏安特性描述了二极管两端电压与通过它的电流之间的关系。
对于正向偏置的二极管，电流随电压增加而增加，而对于反向偏置的二极管，电流几乎为零，直到达到击穿电压。
8. 什么是运算放大器的虚短和虚断概念？在理想运算放大器中，虚短指的是两个输入端的电压几乎相等，而虚断指的是流入运算放大器输入端的电流几乎为零。
这些概念在分析运算放大器电路时非常有用。
9. 什么是共模抑制比（CMRR）？共模抑制比是衡量运算放大器抑制共模信号能力的一个参数。
《电路分析基础》复习题一、二【附答案】
《电路分析基础》复习题1及答案一、简答题。
（2×5分=10分）1．常用的提高功率因数的方法是什么？功率因数低有哪些危害？ 2．在三相电路中，中线有哪些作用？中线应用需要注意哪些问题？二、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内。
（10×2分=20分）1. 同一电路中的几个正弦量画在同一相量图上的前提条件为( ) 。
A. 初相位相同 B. 频率相同 C. 相位差相同 D. 大小相等2. 不同电路功能各有不同，但电路组成的三要素均可归结为( )。
A 电源、负载和中间环节 B 电源、负载和控制设备 C 电源、负载和开关 D 电阻、电感和电容3. 图示电桥电路中，R ab 、R cd 分别为( )。
A. 4Ω、4.5ΩB. 4Ω、∞C. 4.5Ω、4ΩD. 4.5Ω、∞4. 图示电路中，E 1=E 2=E 3=4V,R 1=R 2=R 3=R 4，则A 点电位为( ) 。
A. 3VB. 1VC. 2VD.32V5.交流电的有效值是根据( )原理来确定的。
A. 电阻之和B. 回路电压C. 电流的热效应D. 电容和电感6.以支路电流为电路的独立变量，列出KCL 和KVL 方程，求解电路中电流的方法叫( ) 。
A. 回路电压法 B. 节电电压法 C. 支路电流法 D. 回路电流法7. 图示电路的等效电路为( )。
8.变压器是根据( )原理制成的一种静止电器。
A.欧姆定律B.交流电C.电磁感应D.克希荷夫定律9.在纯电容交流电路中，以下关系式正确的是( )。
A. iu X C C = B.••=IU X CC C.iU X CC = D. C C X I j U ••=10. 图示电路中，电流I 的值为( )。
A. -8AB. 8AC. 4AD. -4A三、已知一个正弦电压的初相角为300，当t =0时，其瞬时值为u o =155.5V ，试求该电压的最大值及有效值。
电路分析期末-复习题及答案
《电路分析》练习题 一、 填 空 题1、由 理想电路 元件构成的、与实际电路相对应的电路称为 电路模型 ，这类电路只适用 集总 参数元件构成的低、中频电路的分析。
2、电路分析的基本依据是＿两类约束 方程。
3、理想电压源输出的 电压 值恒定，输出的 电流 由它本身和外电路共同决定;理想电流源输出的 电流 值恒定，输出的 电压 由它本身和外电路共同决定。
4、在多个电源共同作用的 线性 电路中，任一支路的响应均可看成是由各个激励单独作用下在该支路上所产生的响应的 叠加 ,称为叠加定理。
5、自动满足基尔霍夫第一定律的电路求解法是 回路电流法 。
6、自动满足基尔霍夫第二定律的电路求解法是 节点电压法 。
7、图１所示电路中电流i ＝ 2 A 。
图1 ８、图2所示单口网络的短路电流sc i =１ A 。
图２9、图3所示电路中电压 u = -4 V 。
图3 10、图４所示单口网络的等效电阻= ２ Ω。
图4１1、动态电路是指含有_＿动态_____元件的电路,其电路方程是微分方程。
1２、5F 的线性电容的端口特性为q u 2.0=。
Ω16VΩ- 10V +u-+Ω4ab13、端口特性为43+=i ψ的二端电路元件是_＿电感__＿＿_元件。
14、10Ω电阻和０.２F 电容并联电路的时间常数为__＿2___＿s 。
15、１Ω电阻和２H 电感并联一阶电路中，电感电压零输入响应为 tL eu 5.0)0(-+ V 。
1６、R ＬC 并联正弦电流电路中，A I A I A I C L R 5,1,3===则总电流为＿__５____A 。
17、电流源t t i sc cos 8)(=A 与电阻Ω=2o R 并联单口网络向外传输的最大平均功率为__16_＿__＿W 。
18.如图5所示谐振电路,已知S U ＝100mv ，则谐振时电压Uc ＝ V 。
图519. 如图6所示电路,已知Ｒ＝３Ω,L ω=１Ω ,I ＝10 A ，则R I = A 。
电路分析练习题
电路分析练习题一、选择题1. 在电路中，电压与电流的关系遵循什么定律？A. 欧姆定律B. 基尔霍夫电压定律C. 基尔霍夫电流定律D. 法拉第电磁感应定律2. 一个电阻为10Ω的电阻器，通过它的电流为0.5A，根据欧姆定律，该电阻器两端的电压是多少？A. 2VB. 5VC. 7VD. 10V3. 基尔霍夫电流定律指出，在一个节点上，所有进入节点的电流之和等于所有离开节点的电流之和，这属于哪种定律？A. 电压定律B. 电流定律C. 功率守恒定律D. 能量守恒定律4. 一个电路中，电源的电动势为12V，内阻为0.5Ω，外电路的总电阻为10Ω，根据欧姆定律，电路中的总电流是多少？A. 1.08AB. 1.15AC. 1.20AD. 1.25A5. 一个电路中，有多个电阻并联，这些并联电阻的总电阻值将如何变化？A. 总电阻等于各个电阻值之和B. 总电阻等于各个电阻值之积C. 总电阻小于任何一个并联电阻的值D. 总电阻大于任何一个并联电阻的值二、填空题6. 当电路中的电阻值增大时，根据欧姆定律，电流将________。
7. 基尔霍夫电压定律适用于_________。
8. 在一个串联电路中，总电阻等于各个电阻值的_________。
9. 一个电路的功率P等于电压U与电流I的乘积，即P=_________。
10. 法拉第电磁感应定律描述了_________与_________之间的关系。
三、简答题11. 解释什么是超前相位和滞后相位，并给出一个例子说明它们在交流电路中的应用。
12. 在一个包含电阻、电容和电感的RLC串联电路中，如何计算电路的谐振频率？四、计算题13. 一个电路包含一个12V的电源，一个10Ω的电阻，一个0.005μF 的电容，以及一个0.01H的电感。
如果电源频率为50Hz，计算电路的总阻抗，并确定电路是感性还是容性。
14. 给定一个电路，其中包含两个并联电阻，电阻值分别为20Ω和40Ω。
计算并联后的总电阻值，并计算通过每个电阻的电流，假设总电压为15V。

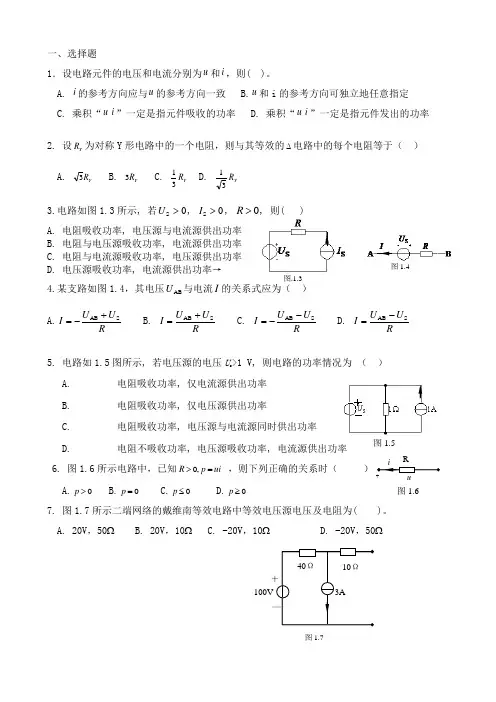

电路分析考试复习题
6
6
2
2
17. 对称三相电路的平均功率的计算公式为（ ）
A. P 3U l I l cos B. P 3U p I p cos C. P 3U l I l D. P 3U p I p
18.三角形连接的三相对称负载，接于三相对称电源上，线电流与相电流之比为 (
)
A. 3
B. 2
C. 1 D. 1/ 3
10. 电路如图 10 所示，电路的负载电阻 RL 可变，问 RL 等于何值时可以吸收最大功率，
并求此功率。
10Ω
i1
＿
20V ＋
i1
5Ω
RL
图9
图 10
11. 图 11 所示，开关 S 在位置 1 已久，t=0 时合向位置 2，求换路后电感上的电压 uL (t) 和电流
i(t) 。
12. 图 12 所示，开关 S 原在位置 1 已久，t=0 时合向位置 2，求电容上的电压 uc (t) 。
代替。 不能单
独作用；原电路中的
不能使用叠加定理来计算。
20.换路定则是指：在换路前后电容电流和电感电压为
的条件下，换路前后瞬间电容
电压和电感电流不能
21. 一阶电路的三要素法中，三要素是指
、
、
。
22. 对于二阶电路的零输入响应，当 R
时，电路为欠阻尼电路，当 R
时，电路为
过阻尼电路。
23. RLC 串联电路中，当 R 2 L 时，则电路的动态过程为
自导与互导中。
15. 电流源的电流 与元件的端电压无关，并总保持为给定的时间函数。电流源的
由
外电路决定。
16. 在运用叠加定理时，不作用的电压源将其______，不作用的电流源将其
电路复习题库及答案
电路复习题库及答案一、选择题1. 电路的基本组成包括电源、用电器和（）。
A. 导线B. 开关C. 电阻D. 电容答案：B2. 欧姆定律描述的是电压、电流和电阻之间的关系，其表达式为（）。
A. V = IRB. V = I + RC. I = V/RD. R = V/I答案：A3. 在串联电路中，总电阻等于各部分电阻之（）。
A. 差B. 和C. 积D. 商答案：B4. 并联电路中，总电流等于各支路电流之（）。
A. 差B. 和C. 积D. 商答案：B5. 电容器的充放电过程遵循（）定律。
A. 欧姆定律B. 基尔霍夫电压定律C. 基尔霍夫电流定律D. RC时间常数答案：D二、填空题1. 电路中的基本物理量包括电压、电流和________。
答案：电阻2. 一个完整的电路必须包含电源、用电器、导线和_______。
答案：开关3. 在并联电路中，各支路两端的电压_______。
答案：相等4. 串联电路的总电阻等于各部分电阻的_______。
答案：和5. 电容器的充电时间常数τ等于电容C与电阻R的_______。
答案：乘积三、简答题1. 什么是基尔霍夫电压定律？答案：基尔霍夫电压定律指出，在一个闭合电路中，沿着闭合路径的电压降之和等于电压升之和，即总电压降等于总电压升。
2. 什么是基尔霍夫电流定律？答案：基尔霍夫电流定律表明，在一个电路节点上，流入该节点的电流之和等于流出该节点的电流之和。
3. 什么是串联和并联电路？答案：串联电路是指电路元件首尾相连，电流在电路中只有一条路径。
并联电路是指电路元件两端并行连接，电流在电路中有多个分支路径。
四、计算题1. 一个串联电路中有两个电阻，R1=100Ω，R2=200Ω，求电路的总电阻。
答案：总电阻R_total = R1 + R2 = 100Ω + 200Ω = 300Ω2. 一个并联电路中有两个电阻，R1=120Ω，R2=240Ω，求电路的总电阻。
答案：总电阻R_total = (R1 * R2) / (R1 + R2) = (120Ω * 240Ω) / (120Ω + 240Ω) = 80Ω五、论述题1. 论述欧姆定律在电路分析中的应用。
理工类专业课复习资料-电路分析基础试题库
《电路分析基础》试题库第一部分填空题1.对于理想电压源而言，不允许路，但允许路。
2.当取关联参考方向时，理想电容元件的电压与电流的一般关系式为。
3.当取非关联参考方向时，理想电感元件的电压与电流的相量关系式为。
4.一般情况下，电感的不能跃变，电容的不能跃变。
5.两种实际电源模型等效变换是指对外部等效，对内部并无等效可言。
当端子开路时，两电路对外部均不发出功率，但此时电压源发出的功率为，电流源发出的功率为;当端子短路时，电压源发出的功率为，电流源发出的功率为。
6.对于具有n个结点b个支路的电路，可列出个独立的KCL方程，可列出个独立的KVL方程。
7.KCL定律是对电路中各支路之间施加的线性约束关系。
8.理想电流源在某一时刻可以给电路提供恒定不变的电流，电流的大小与端电压无关，端电压由来决定。
9.两个电路的等效是指对外部而言，即保证端口的关系相同。
10.RLC串联谐振电路的谐振频率。
= 。
11.理想电压源和理想电流源串联，其等效电路为。
理想电流源和电阻串联，其等效电路为。
12.在一阶RC电路中，若C不变，R越大，则换路后过渡过程越。
13.RLC串联谐振电路的谐振条件是=0。
14.在使用叠加定理适应注意：叠加定理仅适用于电路；在各分电路中，要把不作用的电源置零。
不作用的电压源用代替，不作用的电流源用代替。
不能单独作用；原电路中的不能使用叠加定理来计算。
15.诺顿定理指出：一个含有独立源、受控源和电阻的一端口，对外电路来说, 可以用一个电流源和一个电导的并联组合进行等效变换，电流源的电流等于一端口的电流，电导等于该一端口全部置零后的输入电导。
16.对于二阶电路的零输入相应，当R=2ylL/C时，电路为欠阻尼电路，放电过程为放电。
17.二阶RLC串联电路，当R 2^L时，电路为振荡放电；当R=时，电路发生等幅振荡。
18.电感的电压相量于电流相量n /2,电容的电压相量于电流相量n/2。
19.若电路的导纳Y=G+jB，则阻抗Z=R+jX中的电阻分量R=，电抗分量X=(用G和B表示)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《电路分析》复习题(专科)一、填空1、电路就是电流所流经的路径。
一个简单电路通常由电源、负载、导线和开关四部分组成。
2、电荷在电路中有规则的定向运动形成电流。
3、规定正（正或负）电荷移动的方向为电流的方向。
4、在电路中设定参考方向后，当计算出一个电路元件上消耗的电功率为正值时，说明这个元件是负载。
5、电路理论研究的对象，是由理想电路元件构成的电路模型。
6、有向图表示（节点）和（之路）的连接关系，而不表明电路元件。
7、树是连接图的全部节点而不包含任何回路的支路的（集合）。
8、组成树的支路叫做（树枝），不组成树的支路叫（连支）。
9、树枝电压是（独立）的，连支电流是（独立）的，网孔电流是（独立）的。
10、在无独立压源的情况下，网络中独立电压的数目（等于）树枝数。
11、回路是电路中任意的（闭合路径），基本回路是恰好通过一个（连支）的回路。
12、环集是（基本回路）的集合。
13、如果一个网络的树枝电压方程组与另一网络的连支电流方程组类同，那么这两个网络就叫做（对偶网络）。
14、以支路电流为变量的分析方法称为（支路电流法）。
15、节点电压法基本上是列（KCL）方程。
16、伏安特性不是直线的电阻元件被称为（非线性电阻元件）。
17、描述含有多个非线性电阻电路的方程是（多元非线性）方程组。
18、（网络函数）一般定义为相应拉普拉斯变换式与激励拉普拉斯变换式之比。
19、如果网络函数激励和相应都在同一端对，这是必须是一个是电压，另一个为电流，就称为（策动点函数）。
20、如果网络函数激励和相应不在同一端对，则称为（传递函数）。
21、使网络函数为零和无穷大的频率点，分别称为网络函数的（零点）和（极点）。
22、多数网络具有两个端口，称为（双口网络）。
23、信号从网络的一个端口输入，另一个输出，通常称为（输入口）和（输出口）24、基本的两端口网络的电路有（T）型、(Ⅱ)型、(桥T)型、(格)型。
25、（双口网络传输常数）是指在输出端口阻抗匹配的情况下，输入端口的复数视在功率与输出端口复数视在功率之比的自然对数之半。
26、图1所示电路中理想电流源的功率为（-60W）。
27、图2所示电路中电流I为（-1.5A）。
28、图3所示电路中电流U为（115V）。
29、一个两端口网络的输出端口与另一个两端口的输入端口相连，叫做双口网络的（链接）。
30、如果两个双口网络分别在输入端口和输出端口都串接起来，就叫做双口网络的（串接）。
31、因为负载电阻和输入电阻在端对两侧恰好形成镜像关系，所以又被称为（镜像阻抗）。
32、当已知两端口网络的特性阻抗，如果所加负载阻抗等于该端口的特性阻抗时，称这种情况为（负载特性阻抗匹配）。
33、（双口网络传输常数）是指在输出端口阻抗匹配的情况下，输入端口的复数视在功率与输出端口复数视在功率之比的自然对数之半。
34、已知i=10cos(100t-30。
)A，u=5sin(100t-60。
)A,则i、u的相位差为（120）且i（超前）u。
35、为提高电路的功率因数，对容性负载，应并接（感性）元件。
36、从给定的已知量出发，经过有限次的基本运算和规定的运算顺序，能够计算出所求的未知良在规定精度内的数值解，这样构成的完整计算步骤称为（算法）。
37、利用计算机解决电路问题的基本步骤是首先（建立数学模型），其次（选择数值方法），最后（编写程序）上机计算。
38、准确值和（近似值）之间的差异就是所谓的误差。
39、一个问题的性态是该问题对初始数据（敏感）程度的表现。
40、高斯消元法是（线性方程组）直接解法中的一种较为优秀的一种。
41、实际电源有两种模型：一是由电阻元件与理想电压源串联构成的实际电压源模型，二是由电阻元件与理想电流源并联构成的实际电流源模型。
42、电路中某一点的电位，等于该点与参考点之间的电压。
43、在电路分析中，电压就是电路中两点的电位差之差。
44、通常规定参考点的电位等于零，因此参考点又叫零电位点。
45、当某个独立源单独作用时，不作用的电压源应短路处理，不作用的电流源应短路处理。
46、若二端网络内部含有电源就称为有源二端网络；若二端网络内部不包含电源，则称为无源二端网络。
47、若电源内阻为r，则负载电阻R从电源获得最大功率的条件是R=r ，此时，负载获得的最大功率为u/4r。
50、由于理想电压源的内阻定义为0 ，理想电流源的内阻定义为∞ ，因此两者之间不能进行等效互换。
51、在正弦稳态电路中，电感元件u(t)的初相角（超前）于电流i(t)的初相角90度。
52、CCVS是（电流控制电压源）53、常用的归一化的方法是指（阻抗）和（频率）同时归一化。
54、设网络有b个支路，n+1个节点，有R、G、L、C元件及电源。
可用缩减关联矩阵A表示这个网络的拓扑特性，这样KCL方程组为（A T I b=0）。
，而KVL为（V b—A V n=0）。
55、非线性电阻元件指的是其（伏安特性）为非线性。
57、当负载电阻等于电源内阻时，负载上可获得最大功率，此时，电源的利用率为50% 。
58、正弦交流电的三要素是幅值、频率、初相位。
二、选择：1、电流控制电压源的简写是（B）。
A、CCVD B、CCVS C、VCVS D、VCCS。
2、电阻与电感元件并联，它们的电流有效值分别为3A 和4A ，则它们总的电流有效值为( C ) 。
A 、7A B 、6A C 、5A D 、4A3、关于理想电感元件的伏安关系，下列各式正确的有( D ) A 、u=ωLi B 、u=Li C 、u=j ωLi D 、u=Ldi/dt4、耦合电感的顺串时等效电感为( A ) 。
A 、L eq =L 1+L 2+2MB 、L eq =L 1+L 2-2MC 、L eq =L 1L 2-M 2D 、 L eq =L 1L 2-M 25、单口网络，其入端阻抗形式是Z=R+jX ，当X<0时,单口网络呈( C ) A 、电阻性质 B 、电感性质 C 、电容性质6、关于复功率、视在功率、有功功率、无功功率正确的有 ( D )。
A 、S=P 2+Q 2 B 、S=P+jQ C 、 P=UIsin Ф D 、Q=Ssin Ф7、已知i=10cos(100t-30。
)A ，u=5sin(100t-60。
)A,则 i 、u 的相位差为 且i u 。
（A ） A 、120 超前 B 、90 超前 C 、 120 滞后 D 、90 滞后8、为提高电路的功率因数，对容性负载，应并接 元件。
对感性负载，应并接 元件。
（D ） A 、电感 电导 B 、电容 电容 C 、电容 电感 D 、电感 电容 9、电压控制电压源的简写是（C ）。
A 、CCCS B 、CCVSC 、VCVSD 、VCCS 。
10、理想的电流源，其内阻为（A ）。
A 、无穷大 B 、0 C 、1 D 、电流源内阻。
11、n 个结点的电路，其KCL 独立方程数为（B ）。
A 、n B 、n-1 C 、n+1 D 、n 2。
12、电压控制电流源的简写是（D ）。
A 、CCCS B 、CCVS C 、VCVS D 、VCCS 。
13、图示电路中电流i 等于（ B ）A 1AB 2AC 3AD 4A14、图示单口网络的短路电流sc i 等于（ A ）A 1AB 1.5AC 3AD -1A15、图示电路中电压 u 等于（ B ） A 4V B -4VC 6VD -6V16、图示单口网络的开路电压oc u 等于（ A ）Ω16V Ω- 10V +u-+D 9V17、图示电路中电阻R 吸收的功率P 等于（ C ） A 3WB 4WC 9WD 12W18、图示电路中负载电阻 L R 吸收的最大功率等于（ C ） A 0W B 6W C 3W D 12W19、图示单口网络的等效电阻等于（ A ） A 2ΩB 4ΩC 6ΩD -2Ω20、图示电路中开关断开时的电容电压)0(+c u 等于（ B ） A 2V B 3V C 4V D 0V21、图示电路开关闭合后的电压)(∞c u 等于（ D ） A 2V B 4V C 6V D 8V22、图示电路在开关断开后电路的时间常数等于（ B ）Ω15:1LΩ4ab2V6V-cuD 7S23、利用计算机解决电路问题的基本步骤不包括：（D ）A 建立数学模型，B 选择数值方法，C 编写程序上机计算D 画出电路的图。
24、一个问题的性态是该问题对初始数据（B ）程度的表现。
A 误差B 敏感C 准确值D 近似值25、高斯消元法是（B ）直接解法中的一种较为优秀的一种。
A 矩阵B 线性方程组CLU 分解D 支路电流法26、有向图表示节点和之路的连接关系，而不表明（A ）。
A 电路元件B 节点C 支路D 系数矩阵 27、y=x 211+－xx+-11,对x 1≤改造后求得（B ） A)1)(21(2x x x ++ B )1)(21(2x x ++x 2 C )1)(21(4x x ++x 2 D )1)(21(4x x ++x28、环集是（D ）的集合。
A 双端口网络 B 节点 C 支路 D 基本回路29、如果一个网络的树枝电压方程组与另一网络的连支电流方程组类同，那么这两个网络就叫做（对偶网络）。
A 双端口网络B 对偶网络C 镜像网络D 基本回路 30、图示电路中, 电流I 为（ 2 ） A. 1 A B. 0 A C. 2 A D. -2 A1ΩI31、图示二端电路中与理想电流源串联的电阻R 是 ( c )A. 对端口电流有影响B. 对端口电压有影响C. 对I S 两端的电压有影响D. 对端口电流与端口电压均有影响32、图示正弦交流电路中，若︒∠=02SI A ，则电路的无功功率Q 等于(b )A. 10varB.20varC. 10-varD.20-varΩSI33、某负载所取的功率为72kW ，功率因数为0.75(电感性，滞后)，则其视在功率为A. 72kVAB.54kV AC. 96kV AD.81.6kVA 答 (c ) 34、图示理想变压器变比为1：2，则R i 应为A ．8ΩB ． 4ΩC ．0.5ΩD ．1Ω答(c )12:2Ω35、 有两个RC 一阶电路，u u C C 2100022()()+=+=，u u C C 210()()∞=∞>，时间常数ττ212=。
t >0时电压u t u t C C 21()()=k 。
则 A. k >2 B. 12<<k C. 112>>k D. k <12答（ c ） 36、图示正弦交流电路中，已知︒∠=010SU V ，则图中电压U 等于A.︒∠9010VB.︒∠905VC.︒-∠9010VD.︒-∠905V 答 (d )37、电路如图所示，t =0时开关闭合，则t ≥0时u t ()为（ c ）A. ---1001200(e )V tB. (e )V -+-505050tC. 501200(e )V --tD. ---501200(e )V t10μ38、某无源二端网络N 的(复)阻抗ωb ωa Z j j ++=，若电压U 在相位上超前电流I ，则 A. a 、b 均为正实数且a >b B. a 、b 均为正实数且a <bC.a 为正实数，b 为负实数 D. 上述三点均不正确 答 ( b )U-39、图示电路中节点a 的节点方程为A. 822U U U a b c -+=B. 17052..a b c U U U --=-C. 17052..a b c U U U --=D. 822U U U a b c --=- 答(c )4Ω41、设图示电路中节点电压为21,U U 和3U ,则节点2的节点电压方程为.A 098321=-+-U U U08157.B 321=-+-U U U 092.C 321=-+-U U U0278.D 321=-+-U U U 答( a)U242、图示正弦交流电路，已知︒∠=01I A ，则图中RI 为A.0.8︒∠1.53 AB.0.6︒∠1.53 AC. 0.8︒∠9.36 AD. 0.6︒∠9.36 A 答 ( c )Ω43、图示正弦交流电路中，已知︒-∠=30100UV ，︒-∠=6020Z Ω，则其无功功率Q 等于A.500varB.433varC. 433-varD.250-var 答 (c )+-U 44、耦合线圈的自感L 1和L 2分别为2 H 和8 H ，则互感M 至多只能为A. 8 HB. 16 HC. 4 HD. 6 H 答( c ) 45、电路如图所示，R =5Ω，L =51H ，C =51F ，()t t i 0S sin ω=，0ω为电路谐振频率，则电容的电流振幅为A.51A B. 0 C 5A D.1A 答 ( c )i46、应用戴维南定理可求得图示电路中的电流=I 0 A 。
