粉煤灰检验方法
粉煤灰检验操作方法与步骤
粉煤灰检验操作方法与步骤1.1粉煤灰含水量的测定：（1）需用仪器：天平（分度值不大于0.05g ），电热干燥箱，干燥器。
（2）试验步骤：① 称取粉煤灰试样50g （W 1，准确至0.01g ），倒入蒸发皿中。
② 将烘干箱温度调整并控制在105℃~110℃。
③ 将试样放入烘干箱内烘至恒重，取出放在干燥器中冷却至室温后称量（W 2，准确至0.01g ）。
（3）结果计算：含水量 100121⨯-=W W W W %（精确至0.1%） 1.2粉煤灰的细度测定（1）需用仪器：负压筛析仪，0.045mm 方孔筛，架盘天平 （最大称量100g ， 分度值不大于0.05g ）。
（2）试验步骤：① 将测试用粉煤灰样品置于温度为105℃~110℃烘干箱内烘至恒重，取出放在干燥器中冷却至室温。
② 检查方孔筛，必须洁净、无破损。
把方孔筛放在筛座上，盖上筛盖，接通电源，检查控制系统，调节负压至4000Pa~6000Pa 范围内；当负压偏低时，清理集尘瓶及滤尘布，使负压能达到规定要求。
③ 称取试样10g （G 0，准确至0.01g ），倒入方孔筛筛网上，置于负压筛析仪上连续筛析3min 。
当有样品附着筛盖时，可轻敲筛盖将其震落。
注意试验过程中样品不得散失到筛外。
③ 筛析仪停机后观察筛余物，如出现颗粒成球、粘筛或有细颗粒沉积在筛框边缘，用毛刷将细颗粒轻轻刷开，将定时开关拨到手动位置，再筛析1~3min 直至筛分彻底为止。
将筛网内的筛余物收集并称其质量（G 1，准确至0.01g ）（3）结果计算：筛余百分量F =10001 G G ( % )，计算至0.1%。
1.3粉煤灰的需水量比测定（胶砂法）原理：按GB/T 2419测定试验胶砂和对比胶砂的流动度，以二者流动度达到130mm —140mm 时的加水量之比确定粉煤灰的需水量比。
（1）需用仪器及材料：天平（量程不小于1000g ，最小分度值不大于1g ），水泥（GSB14—1510强度检验用水泥标准样品），标准砂（符合GB/T 17671—1999规定的0.5mm —1.0mm 的中级砂），水泥胶砂搅拌机，流动度跳桌。
真假粉煤灰最简单的检验方法

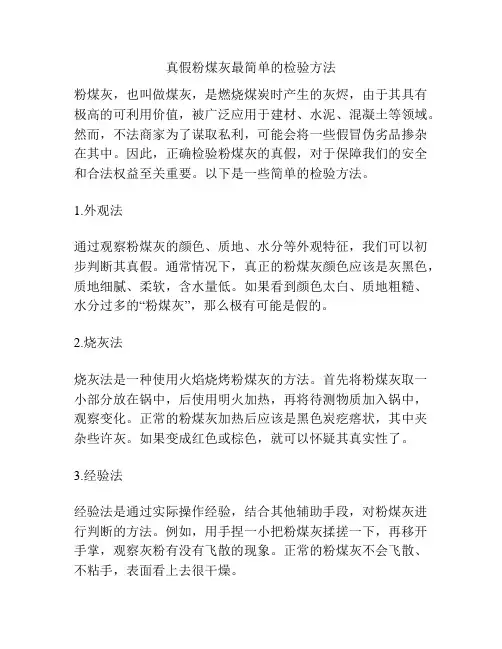

真假粉煤灰最简单的检验方法粉煤灰，也叫做煤灰，是燃烧煤炭时产生的灰烬，由于其具有极高的可利用价值，被广泛应用于建材、水泥、混凝土等领域。
然而，不法商家为了谋取私利，可能会将一些假冒伪劣品掺杂在其中。
因此，正确检验粉煤灰的真假，对于保障我们的安全和合法权益至关重要。
以下是一些简单的检验方法。
1.外观法通过观察粉煤灰的颜色、质地、水分等外观特征，我们可以初步判断其真假。
通常情况下，真正的粉煤灰颜色应该是灰黑色，质地细腻、柔软，含水量低。
如果看到颜色太白、质地粗糙、水分过多的“粉煤灰”，那么极有可能是假的。
2.烧灰法烧灰法是一种使用火焰烧烤粉煤灰的方法。
首先将粉煤灰取一小部分放在锅中，后使用明火加热，再将待测物质加入锅中，观察变化。
正常的粉煤灰加热后应该是黑色炭疙瘩状，其中夹杂些许灰。
如果变成红色或棕色，就可以怀疑其真实性了。
3.经验法经验法是通过实际操作经验，结合其他辅助手段，对粉煤灰进行判断的方法。
例如，用手捏一小把粉煤灰揉搓一下，再移开手掌，观察灰粉有没有飞散的现象。
正常的粉煤灰不会飞散、不粘手，表面看上去很干燥。
4.灰度仪检测法灰度仪是一种利用物体对光的反射和透射特性，计算出其灰度等级的设备。
通过测量待测物质的灰度值，我们可以判断其真假。
一般来说，正宗的粉煤灰灰度值应该高于95，假冒的粉煤灰则很难达到这个数值。
除了以上介绍的常见检测方法，随着科技的进步，现在也有了更加先进的检测方法，如X射线衍射分析法、扫描电子显微镜检测法等。
这些方法的准确性和精度远远高于传统的方法，具备更强的科学性和可靠性。
总之，无论采用哪种方法进行检测，都应该注意使用适当的仪器设备、保持检测环境干燥和清洁，并在多方面核实实验结果，避免因为一些人为干扰而造成错误判断。
除了粉煤灰本身的检测，我们还可以从其他方面入手，判断该产品的真假和质量是否过关。
1.产品标识首先，我们可以关注粉煤灰包装上的标识。
对于合格的产品，标识上应该有生产日期、生产企业名称、产品规格、使用范围、质量标准等必要信息。
粉煤灰需水量快速检验方法
粉煤灰需水量快速检验方法
粉煤灰是一种重要的矿渣混凝土掺合料，但其流动性和水化反应速度会受到其需水量的影响。
因此，快速检验粉煤灰需水量的方法对于保证混凝土的质量至关重要。
以下是一种快速检验粉煤灰需水量的方法：
1.准备好所需材料：粉煤灰、天平、量筒、计时器和蒸馏水。
2.将粉煤灰加入量筒中，记录初始重量。
3.慢慢加入蒸馏水，同时用玻璃棒搅拌，直到粉煤灰完全湿润。
记录此时的重量。
4.10分钟后再次称量量筒，记录重量。
5.根据公式计算需水量：需水量=（最终重量-初始重量）/粉煤灰重
量×100%。
这种快速检验方法简单易操作，且结果准确可靠。
当需要控制粉煤灰混凝土的流动性和水化反应速度时，可以根据检验结果调整其需水量，以保证混凝土的性能和质量。
粉煤灰检验作业指导书
粉煤灰检验作业指导书引言概述：粉煤灰是煤燃烧后产生的固体废弃物，广泛应用于建筑材料、水泥、混凝土等行业。
为了确保粉煤灰的质量和安全性，进行粉煤灰检验是必要的。
本文将详细介绍粉煤灰检验的相关内容，包括样品采集、检验方法、结果分析等。
一、样品采集1.1 采样地点选择在进行粉煤灰检验前，需要选择合适的采样地点。
一般来说，采样地点应该代表要检验的粉煤灰来源，如燃煤锅炉、煤电厂等。
同时，采样地点应远离可能对样品产生污染的因素，如工业废气排放口、污水排放口等。
1.2 采样工具准备进行粉煤灰采样时，需要准备一些必要的采样工具。
常用的采样工具包括采样罐、采样勺、采样袋等。
这些工具应保持清洁，并且在采样前进行消毒处理，以避免样品受到外界污染。
1.3 采样方法粉煤灰采样应遵循一定的方法和步骤。
首先，选择一个代表性的采样点，用采样勺或采样罐从不同位置采集粉煤灰样品。
采样时应注意避免样品受到潮湿、阳光直射等因素的影响。
采样完成后，将样品放入采样袋中，并尽快送至实验室进行检验。
二、检验方法2.1 粉煤灰成分分析粉煤灰的成分分析是检验中的重要环节。
常用的检验方法包括X射线荧光光谱分析、电感耦合等离子体发射光谱分析等。
这些方法可以准确测定粉煤灰中的主要元素含量，如SiO2、Al2O3、Fe2O3等。
2.2 粉煤灰物理性质测试除了成分分析外，粉煤灰的物理性质也需要进行测试。
常用的测试方法包括比表面积测试、粒度分析、密度测定等。
这些测试可以评估粉煤灰的颗粒大小、比表面积以及堆积密度等重要参数。
2.3 粉煤灰质量评估通过对粉煤灰进行成分分析和物理性质测试，可以对其质量进行评估。
根据不同行业的要求，可以制定相应的质量指标，如水泥行业对粉煤灰中活性硅酸盐的要求等。
通过对检验结果的分析，可以判断粉煤灰是否符合相应的质量标准。
三、结果分析3.1 数据处理在进行粉煤灰检验后，需要对检验结果进行数据处理。
这包括对原始数据进行整理、计算平均值、方差等统计指标，以及绘制图表等。
粉煤灰检验作业指导书
粉煤灰检验作业指导书一、背景介绍粉煤灰是煤燃烧产生的固体废弃物，广泛应用于建筑材料、水泥制造、道路铺设等领域。
为了确保粉煤灰的质量和安全性，需要进行相关的检验工作。
本作业指导书旨在提供粉煤灰检验的标准操作流程和要点。
二、检验目的粉煤灰检验的主要目的是评估其化学成分、物理性质和环境安全性，以确保其符合相关标准和要求。
具体目的包括：1. 确定粉煤灰的化学成分，如SiO2、Al2O3、Fe2O3、CaO、MgO等；2. 测定粉煤灰的物理性质，如比表面积、颗粒大小分布、密度等；3. 检测粉煤灰中的有害元素含量，如重金属、放射性元素等；4. 评估粉煤灰的环境安全性，如其对土壤、水体和空气的污染程度。
三、检验方法1. 化学成分分析化学成分分析是粉煤灰检验的重要环节。
常用的方法有X射线荧光光谱法（XRF）、原子吸收光谱法（AAS）和电感耦合等离子体发射光谱法（ICP-OES）等。
在进行化学成分分析时，应注意样品的制备和测试条件的标定，确保结果准确可靠。
2. 物理性质测试物理性质测试主要包括比表面积、颗粒大小分布和密度的测定。
常用的方法有比表面积测定仪、激光粒度分析仪和密度计等。
在进行物理性质测试时，应注意样品的制备和测试仪器的操作规范，以获得准确的测试结果。
3. 有害元素检测有害元素检测是为了评估粉煤灰的环境安全性。
常见的有害元素包括重金属和放射性元素。
有害元素的检测方法有火焰原子吸收光谱法（FAAS）、电感耦合等离子体质谱法（ICP-MS）和放射性测量仪器等。
在进行有害元素检测时，应注意样品的制备和测试仪器的准确性和灵敏度。
4. 环境安全性评估环境安全性评估是对粉煤灰对土壤、水体和空气的污染程度进行评估。
评估方法包括土壤污染指数法、水质污染指数法和空气质量评估等。
在进行环境安全性评估时，应根据实际情况选择适合的方法，并结合相关标准和法规进行评估。
四、检验结果与评价根据检验的结果，对粉煤灰进行评价。
评价内容包括化学成分、物理性质、有害元素含量和环境安全性等方面。
混凝土中粉煤灰检测技术标准
混凝土中粉煤灰检测技术标准一、前言混凝土是现代工程建设中应用广泛的一种建筑材料，其主要成分是水泥、骨料、砂和水。
而粉煤灰作为一种常见的混凝土掺合料，可以提高混凝土的强度和耐久性。
因此，混凝土中粉煤灰的含量对混凝土的性能有着重要的影响。
为了保证混凝土的质量，需要对混凝土中的粉煤灰含量进行检测。
本文将介绍混凝土中粉煤灰检测技术标准。
二、混凝土中粉煤灰检测方法混凝土中粉煤灰的检测方法主要有以下几种：1.化学分析法化学分析法是一种常用的混凝土中粉煤灰检测方法。
该方法是通过对混凝土样品进行化学分析，从而确定其中的粉煤灰含量。
化学分析法的优点是检测结果准确可靠，但其缺点是操作比较繁琐，需要使用大量的试剂和仪器设备。
2.光学显微镜法光学显微镜法是一种通过观察混凝土样品中的粉煤灰颗粒大小、形状和分布情况，来判断其中粉煤灰含量的方法。
该方法的优点是操作简便，不需要使用大量的试剂和仪器设备。
但其缺点是检测结果受到操作人员的主观因素影响较大。
3.光谱分析法光谱分析法是一种利用光谱仪对混凝土样品进行分析，从而确定其中的粉煤灰含量的方法。
该方法的优点是操作简便，检测结果准确可靠。
但其缺点是需要使用昂贵的仪器设备。
三、混凝土中粉煤灰检测技术标准为了保证混凝土中粉煤灰的检测结果准确可靠，国家制定了一系列的混凝土中粉煤灰检测技术标准。
下面将分别介绍这些标准：1. GB/T 14684-2011《建筑材料粉煤灰》该标准规定了粉煤灰的分类和名称、技术要求、试验方法、检验规则以及标志、包装、运输和贮存等方面的内容。
该标准适用于建筑材料用粉煤灰。
2. GB/T 1596-2017《硅酸盐水泥》该标准规定了硅酸盐水泥的分类、名称、技术要求、试验方法、检验规则、标志、包装、运输和贮存等方面的内容。
该标准适用于硅酸盐水泥的生产和使用。
3. GB/T 50107-2010《混凝土质量控制与检验》该标准规定了混凝土的质量控制和检验方法，包括混凝土的制备、取样、试验和评定等方面的内容。
粉煤灰检验作业指导书
粉煤灰检验作业指导书一、引言粉煤灰是煤燃烧过程中产生的固体废弃物，广泛应用于建筑材料、水泥生产、道路工程等领域。
为了保证粉煤灰的质量和合规性，进行粉煤灰的检验工作是必不可少的。
本作业指导书旨在提供粉煤灰检验的标准操作流程和相关要求，以确保检验结果的准确性和可靠性。
二、检验项目和方法1. 外观检查外观检查是对粉煤灰样品的颜色、形态和杂质等进行观察和描述。
可以使用肉眼或显微镜进行检查，并记录相关信息。
2. 水分含量检验水分含量检验是确定粉煤灰样品中水分含量的重要指标。
可以采用烘箱法或卤素酸法进行水分含量的测定。
3. 灰分含量检验灰分含量检验是确定粉煤灰样品中灰分含量的重要指标。
可以采用烘箱法或燃烧法进行灰分含量的测定。
4. 粒度分析粒度分析是确定粉煤灰样品中不同粒径颗粒的含量和分布的重要指标。
可以采用筛分法、激光粒度仪等方法进行粒度分析。
5. 化学成分分析化学成分分析是确定粉煤灰样品中主要化学成分含量的重要指标。
可以采用化学分析方法，如X射线荧光光谱法、原子吸收光谱法等进行化学成分分析。
6. 物理性能检验物理性能检验是确定粉煤灰样品的物理性能指标，如比表面积、容重、吸水率等。
可以采用比表面积仪、容重仪等设备进行物理性能检验。
三、检验设备和仪器进行粉煤灰检验需要使用一些特定的设备和仪器，以确保检验的准确性和可靠性。
常用的设备和仪器包括烘箱、显微镜、筛分装置、激光粒度仪、X射线荧光光谱仪、原子吸收光谱仪、比表面积仪、容重仪等。
四、检验样品的采集和处理1. 采集样品采集粉煤灰样品时，应根据实际情况选择代表性的样品，并确保样品的新鲜性和完整性。
采集样品时应注意避免污染和杂质的混入。
2. 样品处理对采集到的样品进行必要的处理，如破碎、混匀等，以保证样品的代表性和一致性。
根据具体检验项目的要求，可以对样品进行干燥、研磨等处理。
五、检验结果的记录和报告对于每个检验项目，应记录检验过程中的观察结果、测量数据和分析结果等。
粉煤灰检验作业指导书
粉煤灰检验作业指导书引言概述：粉煤灰是煤炭燃烧产生的固体废弃物，其化学成分和物理性质对环境和人体健康具有重要影响。
为了确保粉煤灰的质量和安全性，进行粉煤灰检验是必要的。
本文将介绍粉煤灰检验的作业指导书，以帮助相关人员进行检验工作。
一、样品采集与处理1.1 确定采样点位：根据煤炭燃烧设备的布局和煤炭燃烧特点，选择合适的采样点位。
采样点位应覆盖整个煤炭燃烧系统，包括燃烧炉、烟气净化设备等。
1.2 采样方法：采用正规的采样方法，如抽样法、分层采样法等。
采样时应注意避免污染和样品变质，确保采样的代表性和准确性。
1.3 样品处理：将采集到的样品进行标识、封装和保存。
样品的保存应符合相关标准，避免样品的变质和污染。
二、化学成分检验2.1 粉煤灰中主要元素的检验：对粉煤灰中的主要元素进行检验，包括SiO2、Al2O3、Fe2O3、CaO、MgO等。
可以采用化学分析方法，如滴定法、光谱法等。
2.2 微量元素的检验：对粉煤灰中的微量元素进行检验，如重金属元素、有害元素等。
可以采用原子吸收光谱法、电感耦合等离子体质谱法等。
2.3 指标检验：根据相关标准和要求，对粉煤灰的指标进行检验，如比表面积、水分含量、颗粒大小分布等。
可以采用物理测试方法，如比表面积仪、水分仪、粒度分析仪等。
三、物理性质检验3.1 密度检验：对粉煤灰的密度进行检验，可以采用容重法、浸水法等。
3.2 比表面积检验：对粉煤灰的比表面积进行检验，可以采用比表面积仪等仪器。
3.3 颗粒大小分布检验：对粉煤灰的颗粒大小分布进行检验，可以采用粒度分析仪等仪器。
四、热性能检验4.1 灼烧性能检验：对粉煤灰的灼烧性能进行检验，可以采用热重分析仪等仪器。
4.2 火力特性检验：对粉煤灰的火力特性进行检验，可以采用热分析仪器等。
4.3 燃烧特性检验：对粉煤灰的燃烧特性进行检验，可以采用燃烧实验等方法。
五、环境风险评估5.1 粉煤灰对土壤的影响评估：通过对粉煤灰中有害元素含量和土壤环境标准进行对比，评估粉煤灰对土壤的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 范围
本标准规定了用于水泥和混凝土中的粉煤灰的技术要求、试验方法和检验规则等。
本标准适用于拌制水泥混凝土和砂浆时作掺合料的粉煤灰成品生产中作混合材料的粉煤灰。
2 引用标准
GB176 水泥化学分析方法
GB177 水泥胶砂强度检验方法
GB2419 水泥胶砂流动度试验方法
3 定义
从粉煤灰烟道气体中收集的粉末称为粉煤灰。
4 技术要求
4．1 拌制的要水泥混凝土和砂浆时，作掺合料的粉煤灰成品应满足表1求。
表—1
4．2水泥生产中作活性混合材料的粉煤灰应满足表2要求。
表——2
国家技术监督局1991—06—04批准1992—03—01实施
5 试验方法
5．1烧失量
5．1．1试验步骤
称取约1g试样，精确至0.0001 g,置于已灼烧恒量的坩埚中,将坩埚盖斜置于坩埚上,放入电阻炉内,将温度调至950℃—1000℃内，当逐渐升至所调温度后，再灼烧15—20分钟。
取出坩埚，置于干燥器中冷却至室温，然后称量，5．1．2结果计算
ＸloI=m7-m8/ms7 *100
式中：XloI—烧失量的质量百分数（％）
m7—试样的质量g.
m8—灼烧后试样的质量g.
5．2细度
5．2．1适用范围
适用于粉煤灰细度的测定。
5．2．2仪器
采用有气流筛析仪（又称负压筛析仪）主要由筛座、筛子、真空源及收尘器等到组成。
利用气流作为筛分的动力和介质，通过旋转的喷嘴喷出的气流作用使筛网里的待测粉状物料呈流态化，并在整个系统负压的作用下将颗粒通过筛网抽走，从而达到筛分的目的。
5．2．3试验步骤
1>称取试样50 g,精确至0.1 g.倒入0.045mm方孔筛筛网上,将筛子置于筛座上,盖上筛盖.
2>接通电源,将定时开关开到3min,开始筛析。
3>开始工作后,观察负压表,负压大于2000Pa时,表示工作正常,若负压小于2000Pa时,则应停机,清理收尘器中的积灰后再进行筛析。
4>在筛析过程中,可用轻质木棒或硬橡胶棒轻轻敲打筛盖,以防吸附。
5>3mi后筛析自动停止,停机后将筛网内的筛余物收集并称量,准确至0.1g。
5．2．4结果计算
筛余百分数X ( ％ )按式计算:
X=G*２
式中：Ｇ—筛余物重量。
5．3需水量比
5．3．1方法原理
本测定方法是依GB2419分别测定试验样品和对比样品达到同
一流动度125～135mm范围的加水量之比。
5．3．2样品
1>试验样品：90 g粉煤粉,210 g硅酸盐水泥和750 g标准砂。
2>对比样品：300 g硅酸盐水泥、750 g标准砂。
5．3．3试验步骤
按GB2419进行。
分别测定试验样品的流动度达到125～135mm时的需水量W1(mL)和对比样品达到同一流动度时的需水量W2(mL)。
5．3．4结果计算
粉煤灰需水量比按下式计算：
需水量比=W1/W2*100
（计算结果取整数。
）
5．4 28天抗压强度比
5．4．1方法原理
水泥胶砂抗压强度比按GB177进行，分别测定试验样品
的28天抗压强度R1和对比样品的28天抗压强度R2。
5．4．2试样制备
1>粉煤灰
a.含水量小于1％;
b.细度(0.080mm方孔筛余)5％～7％.
2>硅酸盐水泥
a.安定性必须合格;
b.抗压强度大于42.5MPa;
c.比面积290～310m2/kg;
d.石膏掺入量(外掺)以SO3计为1.5％～2.5％。
5．4．3样品
1>试验样品:162g粉煤灰、378g硅酸盐水泥和1350g标准砂。
2>对比样品：540g硅酸盐水泥和1350g标准砂。
3>成型加水量：对比样品238ml，试验样品按水泥胶砂流动度125～135mm 时的水灰比计算。
5．4．4试验步骤
按GB177进行，分别测定试验样品的28天抗压强度R1和对比样品28天抗压强度R2。
5．4．5结果计算
粉煤灰水泥胶砂28天抗压强度比（％）按下式计算：
28天抗压强度比=R1/R2*10
（计算结果取整数）
6 检验规则
6．1组批与取样
6．1．1以连续供应的200t相同等级的粉煤灰一批。
不足200 t者按一批论，粉煤灰的数量按干灰（含水量小于1％）的重量计算。
6．1．2取样方法
1>散装灰取样：从运输工具、贮灰库或堆场中的不同部位取15份试样，每份试样1～3kg，混合拌匀，按四分法，缩取出比试验所需量大一倍的试样（抵消为平均样）。
2>袋装灰取样：从每批任抽10袋，从每袋中分取试样不少于1kg，按1>的方法混合缩取平均试样。
6．1．3拌制水泥混凝土和砂浆时人掺合料的粉煤灰成品，必要时，方可对粉煤灰的质量进行随机抽样。
6．2检验项目
6．2．1型式检验
1>拌制水泥混凝土和砂浆作掺合料的粉煤灰成品，供方必须按4.1条规定的技术要求每半年检验一次。
2>水泥厂启用粉煤灰作活性混合材料时，必须按4.2条规定的技术要求进行检验。
作为生产控制，要求烧失量、三氧化硫和含水量每月检验一次，28天抗压强度比每季度检验一次。
3>当电厂的煤种和设备工艺条件变化时，也应及时检验。
6．2．2交货检验
1>拌制水泥混凝土和砂浆作掺合料的粉煤灰成品，供方必须按6.1条要求，进行细度、烧失量和含水量检验。
2>水泥厂作活性混合材料使用的粉煤灰，供方必须按6.1条要求，进行烧失量和含水量检验。
6．3检验结果评定
6．3．1符合本标准第4章各级技术要求的为等级品，若其中任何一项不符合要求的，应重新加倍取样，进行复检。
复不合格的需降级处理。
6．3．2凡低于第4章技术要求中最低级别技术要求的粉煤灰为不合格品。
6．3．3按4.2条技术要求，28天抗压强度比指标低于62％的粉煤灰，可作为水泥生产中的非活性混合材料。
6．3．4粉煤灰出厂合格证，内容包括：
a.厂名和批号；
b.合格证编号及日期；
c.粉煤灰的级别及数量；
d.质量检验结果。
7 包装、标志、运输和贮存
7．1袋装粉煤灰的包装上应清楚标明“粉煤灰”、厂名、
级别、重量、批号及包装日期。
7．2粉煤灰运输和贮存时，不得与其他材料混杂，并注意防潮和污染环境。
