AutoCAD机械制图 PPT课件

AutoCAD机械制图 PPT课件
令,通过修改布局的页面设置,将图形按不同比例打 印到不同尺寸的图纸中。
上一页
目录
下一页
选择“文件”|“页面设置管理器”命令,打开“页面设置管理器”对话框。 单击“新建”按钮,打开“新建页面设置”对话框,可以在其中创建新的布局。
上一页
目录
下一页
打印图形
创建完图形之后,通常要打印到图纸上,也可 以生成一份电子图纸,以便从互联网上进行访问。 打印的图形可以包含图形的单一视图,或者更为 复杂的视图排列。根据不同的需要,可以打印一 个或多个视口,或设置选项以决定打印的内容和 图像在图纸上的布置。 打印预览 输出图形
“插入”|“ACIS文件”命令及“插入”|“Windows
图元文件”命令,分别输入上述3种格式的图形文
件。 上一页
目录
下一页
选择“插入”|“OLE对象”命令,打开“插入对象”对话框,可以插入对 象链接或者嵌入对象。
上一页
目录
下一页
选择“文件”|“输出”命令,打开 “输出数据”对话框。可以在“保存于” 下拉列表框中设置文件输出的路径,在 “文件”文本框中输入文件名称,在 “文件类型”下拉列表框中选择文件的 输出类型,如图元文件、ACIS、平板 印刷、封装PS、DXX提取、位图、3D Studio及块等。
上一页
目录
下一页Biblioteka 发布DWF文件现在,国际上通常采用DWF(Drawing Web Format,图形网络格 式)图形文件格式。DWF文件可在任何装有网络浏览器和Autodesk WHIP!插件的计算机中打开、查看和输出。
DWF文件支持图形文件的实时移动和缩放,并支持控制图层、命 名视图和嵌入链接显示效果。DWF文件是矢量压缩格式的文件,可提 高图形文件打开和传输的速度,缩短下载时间。以矢量格式保存的 DWF文件,完整地保留了打印输出属性和超链接信息,并且在进行局 部放大时,基本能够保持图形的准确性。 输出DWF文件

AutoCAD-机械制图实训教程项目八ppt课件

AutoCAD-机械制图实训教程项目八ppt课件
改变线框的密度的操作方法为:在命令行中输入 ISOLINES命令,按Enter键,当命令行提示“输入 ISOLINES 的新值<4>:”时,输入新的参数, 如输入10,然后按
Enter 键。
六、三维建模
1)功能
AutoCAD 2010的基本操作
4.圆柱体
目录
六、三维建模
AutoCAD 2010的基本操作
AutoCAD 2010的基本操作
六、三维建模
4)有关说明及提示
(1)
三点(3P):利 用三点确定通过球 心的圆绘制球体。
(2)
(4)(3)ຫໍສະໝຸດ 直径(D):利 用指定球心和直径 的方法绘制球体。
切点、切点、半径(T):利用切点、 切点、半径确定通过球心的圆绘制球体。
2)执行命令的方法
目录
六、三维建模
AutoCAD 2010的基本操作
3)操作步骤
目录
六、三维建模
1)功能
AutoCAD 2010的基本操作
5.球体
目录
六、三维建模
AutoCAD 2010的基本操作
2)执行命令的方法
执行命令的方法
目录
六、三维建模
AutoCAD 2010的基本操作
3)操作步骤
目录
目录
六、三维建模
AutoCAD 2010的基本操作
2)执行命令的方法
目录
六、三维建模
AutoCAD 2010的基本操作
3)操作步骤
目录
AutoCAD 2010的基本操作
六、三维建模
4)有关说明及提示
(1)三点(3P):可通过三点绘制底面圆。
(2)两点(2P):可通过两点绘制底面圆。

《AutoCAD 2016机械设计项目教学案例教程》项目1 熟悉AutoCAD基本操作

《AutoCAD 2016机械设计项目教学案例教程》项目1 熟悉AutoCAD基本操作
的坐标是相对于前一点的坐标值(c)) ❖ 指定下一点或 [放弃(U)]: ↙(如果输入U,表示放弃上步的操作) ❖ 2.极坐标法输入数值绘制线段 ❖ (1)绝对坐标输入方式。 ❖ 选择菜单栏中的“绘图”→“直线”命令,命令行提示与操作如下:
❖ 命令: _line↙(line命令前加一个“_”,表示是“直线”命令的菜单或工 具栏输入方式,和命令行输入方式等效)
❖ 指定下一点或 [放弃(U)]: ↙(直接回车,表示结束当前命令) ❖ (2)相对坐标输入方式 ❖ 在命令行提示下输入:
❖ 命令: L↙(L是“直线”命令的快捷输入方式,和完整命令输入方式等效)
❖ 指定第一个点:0,↙ ❖ 指定下一点或 [放弃(U)]: @10,20↙(此为相对坐标输入方式,表示该点
项目一
熟悉AutoCAD基本操作
任务一 设置操作环境
❖ 任务背景 ❖ 操作任何一个软件的第一件事就是要对这个软件的基本界面进行感性的
认识,并会进行基本的参数设置,从而为后面具体的操作作好准备。 ❖ AutoCAD 2016为用户提供了交互性良好的Windows风格操作界面,也
提供了方便的系统定制功能,用户可以根据需要和喜好灵活地设置绘图 环境。 ❖ 本任务只要求读者熟悉AutoCAD 2016软件的基本界面布局和各个区域 的大体功能范畴。为了便于读者后面具体绘图,在本任务可以试着设置 十字光标大小和绘图窗口颜色等最基本的参数。 ❖ 操作步骤 ❖ 1.熟悉操作界面 ❖ (1)单击计算机桌面快捷图标或在计算机上依次按路径选择:开始→ 所有程序→Autodesk→AutoCAD 2016简体中文(Simplified Chinese), 系统打开如图1-1所示的AutoCAD操作界面。
❖ 命令: LINE↙(LINE是“直线”命令,大小写字母都可以,AutoCAD不 区分大小写,↙表示回车键)

最新《AutoCAD-机械制图实训教程》-项目七教学讲义ppt

最新《AutoCAD-机械制图实训教程》-项目七教学讲义ppt
目录
四、视口
1.视口的定义
视口是指显示用户模型的不同的视图区域,视口将 整个绘图区划分成多个部分,每个部分作为一个单独的 视口。各个视口不仅可以独立地进行缩放和平移,还能 够同步地进行图形的绘制,即对一个视口中图形的修改 可以在别的视口中体现出来。通过单击不同的视口 区域,可以在不同视口之间进行切换。
3、内容具体,感情真实,能根据习作内容表达的需要,分段 表述,使用常用的标点符号。表达
4.养成留心观察周围事物的习惯,有意识地丰富自己的见闻, 珍视个人的独特感受,积累习作素材;修改自己的习作,并 主动与他人交换修改,做到语句通顺,行款正确,书写规范、 整洁。习惯
(3)单击“标准”工具栏中的“打印预览”按钮 ,预览要 打印的图形效果。
目录
二、模型空间输出
3.模型空间图形的输出
(1)
• 打开“打印—模型”对话框
(2)
•对“打印—模型”对话框进行设置
(3)
•生成打印文件
(4)
• 有关说明及提示
目录
三、图纸空间输出
1.图纸空间概述
图纸空间可以看做是由一张图纸构成的平 面,且该平面与绘图屏幕平行。在图纸空间可 以对绘制好的图形进行编辑、排列,给图纸加 上图框、标题栏或进行必要的文字、尺寸标 注等,然后打印输出。
3 为箭头形状。
当在平铺视口工作时,可全局控制所有视口中的图层可见性。如 果某一个视口中的某一图层被关闭,则所有视口中的相应图层都将被
4 关闭。
目录
四、视口
3.浮动视口
创建特殊形 状的浮动视口
5)
1) 使用浮动视口
删除、新建 2) 和调整浮动
视口
在浮动视口中 4) 旋转视图
3)

AutoCAD机械制图.ppt

AutoCAD机械制图.ppt
AutoCAD机械制图
第九讲 典型零件图的绘制
典型零件图的绘制
在前几章中我们详细介绍了AutoCAD 2004 的基础知识,二维图形的绘制方法以及尺寸标 注和文本标注。在掌握了AutoCAD 2004这些 操作部分的知识后,本章以3种典型机械零件— —齿轮阶梯轴、圆柱齿轮和叉架为例,详细介 绍AutoCAD 2004绘制机械零件图的一般流程, 使用户掌握综合运用AutoCAD 2004图形绘制 及编辑命令,精确绘制机械零件图的方法。
上一页
目录
下一页
上一页
目录
下一页
上一页
目录
下一页
轴类零件图的绘制
图5-1所示的圆柱齿轮轴是一个典 型的轴类零件,一般只需用一个轴向 主视图和若干个剖视图,就可以完整 地表达。下面以该齿轮轴为例,讲解 轴类零件图的绘制方法。
上一页
目录
下一页
图5-1 圆柱齿轮轴
上一页
目录
下一页
1.绘图环境的设置上一页目录Fra bibliotek下一页
2.中心线的绘制
单击“对象特性”工具条上的图层名称 下拉列表框,将中心线图层设置为当前 图层。
单击“直线”按钮,并在绘图区的合 适位置单击确定中心线的第一点。按下 状态栏的“正交”按钮,移动光标使直 线呈水平状态,在命令行输入260,并 单击鼠标右键完成第一条中心线的绘制。
上一页
目录
上一页
目录
下一页
▪(2)图层设置
机械零件图一般需要用到轮廓粗实 线、剖视分界线、剖面线和中心线4 种图元,故首先创建4个用于放置这 些不同图元的图层。
选择“格式”→“图层…”命令, 在如图1-4所示的“图层特性管理器” 对话框中,按1.2.3节介绍的方法完成 图层设置。

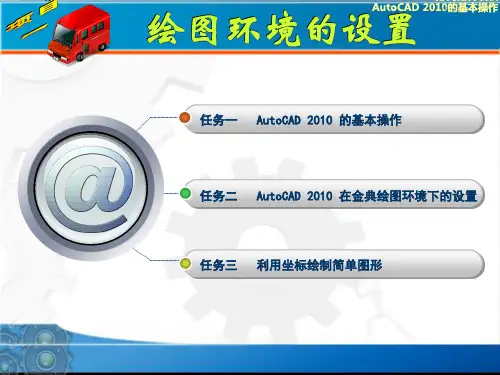

《AuoCAD机械制图实训教程》项目一精品PPT课件

《AuoCAD机械制图实训教程》项目一精品PPT课件
目录
一、AutoCAD软件的相关概述
1.CAD与AutoCAD的定义
目录
一、AutoCAD软件的相关概述
2.AutoCAD软件的特点 (1)AutoCAD软件具有完善的图形绘制功能。 (2)AutoCAD软件具有强大的图形编辑功能。 (3)AutoCAD软件图形显示精确,输入、输出方便
快捷。
目录
技能目标
1.掌握绘图环境(单位、图形界限、图层)的 设置方法;
2.掌握“栅格”、“捕捉”、“极轴”、“对 象捕捉”及“对象追踪”等辅助绘图工具 的使用方法。
目录
一、设置图形单位
1.功能
目录
一、设置图形单位
命令行: 输入UNITS, 按Enter键
2.执行命令的方法
菜单栏: “格式”→ “单位”
四、删除
3.操作步骤
目录
四、删除
目录
4.有关说明及提示
启动删除命令后, 十字光标变为正方形, 此时应选择要删除的对 象。被选中的对象以虚 线方式显示。
四、删除
5.恢复删除对象
如果误删除对象,想要恢复有多种
方法。可以使用“UNDO”命令,“UNDO” F′ f=f′F N
命令适合所有操作;也可以在命令行输
(2)
闭合(C): 终点和起点重合, 图形封闭。
(3)
放弃(U):取消最后一条线段。
坐标输入时可以直接输入指定点坐标值。
六、命令的执行
2.通过工具栏
1.
执行命令
3.
通过菜
通过键
单执行命令
盘输入命令
6.命令的
4.重复执行
重做
5.
命令
命令的放弃
7.命令的 终止
目录

Autocad机械制图ppt课件

Autocad机械制图ppt课件

上一页
目录
下一页
绘制圆环、宽线与二维、填充图形
圆环、宽线与二维填充图形都属于填充 图形对象。假设要显示填充效果,可以运用 FILL命令,并将填充方式设置为“开(ON)〞。
绘制圆环 绘制宽线 绘制二维填充图形
上一页
目录
下一页
在AutoCAD中,圆环实践上是由具有一定宽度的多段线封锁构成的。要创 建圆环,可选择“绘图〞|“圆环〞命令(DONUT),指定它的内径和外径,然后 经过指定不同的圆心来延续创建直径一样的多个圆环对象,直到按Enter键终 了命令。假设要创建实体填充圆,应将内径值指定为 0。
当前设置: 对正 = 上,比例 = 20.00,款式 = STANDARD 指定起点或 [对正(J)/比例(S)/款式(ST)]:
上一页
目录
下一页
选择“格式〞|“多线款式〞命令(MLSTYLE),翻开“多线款式〞 对话框,可以根据需求创建多线款式,设置其线条数目和线的拐角方 式。
上一页
目录
下一页
在“创建新的多线款式〞对话框中,单击“继续〞按钮, 将翻开“新建多线款式〞对话框,可以创建新多线款式的 封口、填充、元素特性等内容。
类型和图案 角度和比例 图案填充原点 边境 其他选项功能
上一页
目录
下一页
图案填充命令
在【绘图】工具栏上,单击【文本填充】工具 按钮;
格式 command: Bhatch 命令: Bh
〔或用鼠标点击图标〕
上一页
目录
下一页
在“类型和图案〞选项组中,可以设置图案填充的类型和图案,
上一页
目录
下一页
在“角度和比例〞选项组中,可以设置用户 定义类型的图案填充的角度和比例等参数。

CAD机械制图ppt课件

CAD机械制图ppt课件

1.4.2 打开文件
命令启动方法 ● 下拉菜单:“文件”/“打开”。Байду номын сангаас● 工具栏:“标准”工具栏上的 按钮。 ● 命令:OPEN。 启动打开图形命令后,AutoCAD打开“选择文件”对话框,如图111所示。
用户可直接在对话框中选择要打开的一个或多个 文件(按住Ctrl或Shift键选择多个文件),也可在“ 文件名”文本框中输入要打开的文件名称(可以包含 路径)。此外,还可在“名称”列表框中通过双击文 件名打开文件。该对话框顶部有“搜索”下拉列表, 左边显示的是文件位置列表,可利用它们确定要打开 文件的位置。 “选择文件”对话框还提供了图形文件预览功能 。用鼠标左键单击某一图形文件名称,在预览区域中 即可显示该文件的小型图片,这样用户在未打开图形 文件之前就能查看其内容。
1.缩放注释 在模型空间与图纸空间加入文字说明、批注等对象时,最困扰大家的 就是比例问题。此版本加入的自动调整批注比例功能,为大部分用户提 供了很大的便利。 2.标注和引线 在AutoCAD 2008中新增的标注功能包括:公差对齐、角度标注以及 半径标注的延伸弧线。主要的重点是:公差对齐中,上下正负公差的符 号与数值可以对齐;角度标注时,可以控制正在进行标注的文字位置, 如果使用者自行在角度外侧指定文字的位置,系统就会为角度数值建立 延伸的标注弧线;半径标注是可以指定具有延伸弧线的半径、直径和延 伸线转折的位置。 3.表格 新增的表格功能主要分为以下三个方面:链接表格数据,创建表格样式, 从图形中提取数据。 ● 链接表格数据:可以将表格数据链接至Microsoft Excel中的数据。数据 链接可以包括指向整个电子表格、单个单元或多个单元区域的链接。 ● 创建表格样式:表格样式得到增强,添加了用于表格和表格单元中边界 及边距的其他格式选项和显示选项。可以从图形中的现有表格快速创建 表格样式。 ● 从图形中提取数据:使用数据提取向导,可以从图形中的对象(包括块 和属性)提取特性数据和图形信息。可以将提取的数据链接至Microsoft Excel电子表格中的信息,并输出到表格或外部文件。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

图1-15 国标文字样式设置内容
六、标注样式设置
单击【菜单浏览器】按钮
,在弹出的菜单中选择 【格式】|【标注样式】命令,或单击【样式】工具 栏【尺寸样式】图标 ,即可打开【标注样式管理 器】对话框,如图1-16所示。利用该对话框可以修 改或创建标注样式,并设置标注样式的当前样式。
图1-16 【标注样式管理器】对话框



八、创建样板图 1.设置样板图的绘图环境 样板图形的绘图环境主要包括以下内容。 (1)调用【对象捕捉】工具栏和【标注】工具栏。 (2)将绘图区的背景颜色由黑色改为白色。 (3)按照教材1.5.5节所介绍的内容对文字样式进 行设置。 (4)按照教材1.6.3节所介绍的内容对标注样式进 行设置。 (5)单击【状态栏】中的【正交】和【对象捕捉】 按钮,将【正交】和【对象捕捉】功能开启。 (6)按照教材图1-55所示的内容,将【对象捕捉模 式】选项区中的所有复选框选中。 (7)按照教材图1-21所示的内容,创建图层,并将 “轮廓线”图层置为当前 。
五、文字样式设置
单击【菜单浏览器】按钮
,在弹出的菜单中选择 【格式】|【文字样式】命令,或单击【样式】工具 栏文字样式图标 ,即可打开【文字样式】对话框, 如图1-14所示。利用该对话框可以修改或创建文字 样式,并设置文字的当前样式。
图1-14 【文字样式】对话框
在进行文字标注之前,要对文字的样式进行设置,
(4)单击【修改标注样式】对话框中的【确定】按
钮,返回到【标注样式管理器】对话框。 (5)单击【标注样式管理器】对话框中的【关闭】 按钮,即完成了尺寸标注样式的设置。 若要新建标注样式,先将上述前4步做完,之后再进 行新样式的设置,具体设置的内容要根据图纸的要 求。
七、绘图辅助工具
图1-5 【选项】对话框
三、绘图界面的定制 绘图界面的定制就是将隐藏的工具栏和命令图标显
示出来。 1.工具栏的调用 如果要显示当前隐藏的工具栏,可在任意工具栏上 右击,此时将弹出一个快捷菜单,通过选择命令可 以显示或关闭相应的工具栏,如图1-6所示。
图1-6 工具栏快捷菜单
2 工具栏中常用命令的定制 下面将【圆,相切、相切、半径】命令添加到【绘
2.绘制图框与标题栏 当用户将绘图环境设置好之后,既可以开始绘制图形了。虽





然图框的种类很多,但是绘制的方法都相同,所以这里以A4 图框的绘制为例来介绍图框的绘制方法。 A4图纸的尺寸为210×297,减去装订边尺寸,图框的大小为 180×287或200×267。 操作步骤 (1)启动【直线】命令,在屏幕上任意一点单击,确定图框 的左上角点。 (2)将鼠标向右移动并在【命令行】中输入180,按【Enter】 键,确定图框的右上角点。 (3)将鼠标向下移动并在【命令行】中输入287,按【Enter】 键,确定图框的右下角点。 (4)将鼠标向左移动并在【命令行】中输入180,按【Enter】 键,确定图框的左下角点。 (5)将鼠标向上移动并在【命令行】中输入287,按【Enter】 键,或直接捕捉到图框的右上角点并单击,右击,在弹出的 菜单中单击【确定】选项,完成图框的绘制。

图1-12 【图层】工具栏下拉列表
图1-13 【图层】工具栏
2)改变对象所在的图层
在实际的绘图中,如果绘制完某一图形元素后,发
现该元素并没有绘制在预先设置的图层上,可选中 该图形元素,在【图层】工具栏 “下拉列表框”中 选择预先设置好的图层,即可改变对象所在的图层。 3)设置图层特性 在【图层特性管理器】对话框中,每个图层都包含 “状态”、“名称”、“打开/关闭”、“冻结/解 冻”、“锁定/解锁”、 “线型”、“颜色”、 “线宽”和“打印样式”等特性。用户可根据具体 情况进行设置。
,在弹出的菜单中选择 【格式】|【图形界限】命令 ,按命令行提示分别 输入左下角和右上角点坐标后,单击状态栏上的 “栅格”按钮,可直观地显示出绘图界限。
3.
设置选项参数
单击【菜单浏览器】按钮
,在弹出的菜单中选择 【工具】|【选项】命令,将打开【选项】对话框。 在该对话框中包含【文件】、【显示】、【打开和保 存】、【打印和发布】、【系统】、【用户系统配 置】、【草图】、【三维建模】、【选择集】和【配 置】10个选项卡 ,如图1-5所示。用户可根据需要进 行设置。
图1-18 【草图设置】对话框
5.夹点编辑功能
夹点是选择对象后,在关键点上出现的小方框,如图
1-19所示。

图1-19 一些图形对象的夹点
利用夹点可以对对象进行快捷方便地拉伸、移动、旋
转、缩放、镜像等编辑操作,而无需启动相应的命令。
操作步骤: 1)拉伸(stretch) (1)光标移至某一夹点单击,出现红色方框,并可
AutoCAD机械设计 项目式教程
第1章 AutoCAD绘图环境的设置
教学目标: 知识目标: 1.AutoCAD2009的工作空间; 2.绘图参数的设置; 3.绘图界面的定制; 4.图层的设置; 5.文字样式和标注样式的设置; 6.绘图的辅助工具; 7.创建样板图。 能力目标: 能够运用绘图环境的设置知识进行工程图环境的设置
4.对象捕捉功能
在AutoCAD2009中,可以通过【对象捕捉】工具栏和
【草图设置】对话框等方式来设置【对象捕捉】模 式。 1 )【对象捕捉】工具栏 在绘图过程中,当需要指定点时,单击【对象捕捉】 工具栏中相应的特征点按钮,在把光标移动到要捕 捉对象上的特征点附近,即可捕捉到相应的对象特 征点。如图1-17所示为【对象捕捉】工具栏
1.图形选择 常用的选择方式包括有:单选(或点取)方式 和窗
选方式、“全部对象”选择方式 。 窗选方式又包括有:正选(从左至右)和反选(从 右至左)。
2.图形实时缩放
单击【菜单浏览器】按钮
,在弹出的菜单中选择【视图】| 【缩放】|【实时(R)】命令(ZOOM),或单击标准工具栏实 时缩放图标 ,即可启动【实时缩放】命令。
移动。 (2)利用点的输入方式,确立下一点,即完成拉伸。 2)移动(move) (1)光标移至某一夹点,单击,出现红色方框。 (2)按【回车】键,对象动态显示。 (3)利用点的输入方式,确定下一点,即完成对象 移动。 3) 旋转(rotate) (1)光标移至某一夹点,单击,出现红色方框。
(2)按【回车】键(移动)。 (3)按【回车】键,以红色点为中心转动。 (4)键入角度,并按【回车】键;或光标移动寸标注的需要,下面介绍国 标文字样式的设置步骤。 (1)启动【文字样式】对话框。 (2)选中【使用大字体】复选框。 (3)将【字体名】设置为 “gbeitc.shx”字体。 (4)将【字体样式】设置为“gbcbig.shx”字体。 (5)将【高度】文本框设置为3.5,(此高度值适用 于A3、A4图纸的文字书写和尺寸标注)。其他选项 按照默认设置。 (6)依次单击【应用】 、【关闭】按钮,即可完 成文字的设置。具体设置内容如图1-15所示。
图1-17 【自定义用户界面】对话框
图1-8 【绘图】命令列表对话框
四、图层设置 图层相当于没有厚度的透明胶片,一般情况下,一
张完整的图样是由多个图层完全叠加在一起组成的, 任何图形对象均是绘制在图层上的。所以建立新图 层是绘图所必须的,在绘制图形前用户应该根据绘 图标准进行图层的设置。 1.创建新图层 单击【菜单浏览器】按钮,在弹出的菜单中选择 【格式】|【图层】命令,或单击【图层】工具栏 里的【图层特性管理器】图标 ,即可打开如图19所示的【图层特性管理器】对话框。单击【新建】 按钮,对话框的空白处会出现一新建的图层,如图 1-10所示。
3.图形实时平移
单击【菜单浏览器】按钮,在弹出的菜单中选择

【视图】|【平移】|【实时(T)】命令(PAN),或 单击标准工具栏实时平移图标 ,即可启动【实时 平移】命令。 注:在AutoCAD中,鼠标中键(滑轮)可以对图形执 行实时缩放和实时平移操作,具体操作方法如下: (1)放大或缩小:向前转动滑轮,放大视图;向后 转动滑轮,缩小视图。 (2)缩放到图形范围:双击滑轮按钮,将图形最大 化全部显示在视图中。 (3)平移:按住滑轮时,“十”字光标变为平移图 标,移动鼠标时可以平移视图 。
图】工具栏中为例,介绍向工具栏中添加命令的方 法。 单击【菜单浏览器】按钮,在弹出的菜单中选择 【视图】|【工具栏】命令,打开【自定义用户界面】 对话框,如图1-7所示。 单击【命令列表】“下拉列表框”中的下三角按钮, 单击“绘图”出现如图1-8所示的对话框,单击【圆, 相切、相切、半径】命令图标,同时移动光标,将 【圆,相切、相切、半径】命令图标拖动到【绘图】 工具栏中的适当位置,释放左键,即可将【圆,相 切、相切、半径】命令图标添加到【绘图】工具栏 中。
图1-17 【对象捕捉】工具栏
2)使用自动捕捉功能
单击【菜单浏览器】按钮,在弹出的菜单中选择
【工具】|【草图设置】命令,或右击【状态栏】中 的【对象捕捉】按钮,在弹出的菜单中单击【设置】 选项,即可弹出【草图设置】对话框,勾选【对象 捕捉】选项卡中的【启用对象捕捉】复选框,然后 在【对象捕捉模式】选项区勾选相应的复选框即可, 如图1-18所示。
在尺寸标注之前用户要先对尺寸样式进行设置(以



A3或A4图幅为例),具体的步骤如下。 (1)启动【标注样式管理器】对话框。 (2)单击【修改】按钮,弹出【修改标注样式】对 话框。 (3)在【修改标注样式】对话框中,对【符号和箭 头】、【文字】和【主单位】3个选项卡进行设置, 具体的设置内容为: 【符号和箭头】选项卡,只要设置【箭头大小】和 【圆心标记】两个内容即可,将二者设置为3.5,其 他选项按照默认设置不必修改。 【文字】选项卡,将【文字高度(T)】,设置为 3.5,其他选项按照默认设置不必修改。 【主单位】选项卡,将【小数分隔符(C)】,设置 为“句点”,其他选项按照默认设置不必修改。
