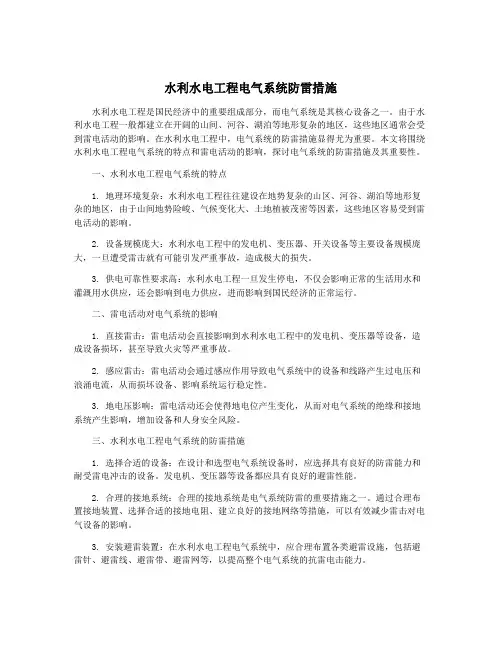

水利水电工程电气系统防雷措施
水利水电工程电气系统防雷措施水利水电工程是国民经济中的重要组成部分，而电气系统是其核心设备之一。
由于水利水电工程一般都建立在开阔的山间、河谷、湖泊等地形复杂的地区，这些地区通常会受到雷电活动的影响。
在水利水电工程中，电气系统的防雷措施显得尤为重要。
本文将围绕水利水电工程电气系统的特点和雷电活动的影响，探讨电气系统的防雷措施及其重要性。
一、水利水电工程电气系统的特点1. 地理环境复杂：水利水电工程往往建设在地势复杂的山区、河谷、湖泊等地形复杂的地区，由于山间地势险峻、气候变化大、土地植被茂密等因素，这些地区容易受到雷电活动的影响。
2. 设备规模庞大：水利水电工程中的发电机、变压器、开关设备等主要设备规模庞大，一旦遭受雷击就有可能引发严重事故，造成极大的损失。
3. 供电可靠性要求高：水利水电工程一旦发生停电，不仅会影响正常的生活用水和灌溉用水供应，还会影响到电力供应，进而影响到国民经济的正常运行。
二、雷电活动对电气系统的影响1. 直接雷击：雷电活动会直接影响到水利水电工程中的发电机、变压器等设备，造成设备损坏，甚至导致火灾等严重事故。
2. 感应雷击：雷电活动会通过感应作用导致电气系统中的设备和线路产生过电压和浪涌电流，从而损坏设备、影响系统运行稳定性。
3. 地电压影响：雷电活动还会使得地电位产生变化，从而对电气系统的绝缘和接地系统产生影响，增加设备和人身安全风险。
三、水利水电工程电气系统的防雷措施1. 选择合适的设备：在设计和选型电气系统设备时，应选择具有良好的防雷能力和耐受雷电冲击的设备。
发电机、变压器等设备都应具有良好的避雷性能。
2. 合理的接地系统：合理的接地系统是电气系统防雷的重要措施之一。
通过合理布置接地装置、选择合适的接地电阻、建立良好的接地网络等措施，可以有效减少雷击对电气设备的影响。
3. 安装避雷装置：在水利水电工程电气系统中，应合理布置各类避雷设施，包括避雷针、避雷线、避雷带、避雷网等，以提高整个电气系统的抗雷电击能力。
水电站火灾事故预案范文
水电站火灾事故预案范文一、前言水电站是我国能源建设的重要组成部分，是保障社会供电和发展经济的重要基础设施。
然而，由于水电站处于水源地带，一旦发生火灾事故，其危害性和破坏性相当严重。
因此，水电站应严格按照预案进行管理，加强事前预防、事中救援和事后排查和总结，减少水电站火灾事故的发生和对其造成的危害。
二、火灾危害性分析1. 水电站处于水源地带，一旦发生火灾，易引发水库溃坝，造成生命和财产的严重损失。
2. 水电站设备和材料大多为金属，一旦发生火灾极难扑救，易造成巨大的财产损失。
3. 水电站运行期间，工作人员较多，一旦发生火灾，易造成人员伤亡。
所以，水电站火灾事故应引起高度重视，研究制定火灾预案十分必要。
三、火灾事故预案内容1. 组织机构（1）领导小组：负责协调和决策火灾事故应对工作。
（2）指挥部：统一指挥和调度现场救援力量。
（3）救援队伍：包括专业救援队、安保人员、医疗救援队等。
2. 预警系统（1）设置火警报警设备，定期检测和维护设备，确保火灾发生时可以及时发出预警信号。
（2）建立火灾信息收集渠道，并及时通报给领导小组和指挥部。
3. 事前预防（1）定期开展火灾应急演练，提高工作人员的火灾应对能力。
（2）严格执行《消防法》和相关消防规章，加强设备维护和管理。
（3）建立火灾风险评估机制，采取有效措施降低火灾风险。
4. 事中救援（1）组织救援人员迅速对现场展开救援工作，保障人员安全。
（2）清楚现场情况，做好指挥和调度工作，确保救援工作顺利进行。
（3）协调医疗救援力量，及时救治伤员。
5. 事后排查和总结（1）组织专家对火灾事故原因进行深入分析，并提出整改意见。
（2）总结救援工作中的不足和经验，形成救援工作报告。
（3）督促相关部门及时整改，防止类似事故再次发生。
四、火灾事故预案实施步骤1. 火灾发生现场情况通报火灾发生后，立即通报领导小组和指挥部，由领导小组组织人员赶赴现场，对火灾情况进行全面了解。
2. 确认事故边界及报警按照预案要求，确保事故边界，同时向指挥部发送火灾报警信号，通知救援队伍和医疗救援队前往现场。
变电站防雷电自然灾害预案范本
变电站防雷电自然灾害预案范本一、引言变电站作为电力系统的重要组成部分，承担着电能分配和传输的关键任务。
然而，由于其所处位置的特殊性，变电站往往容易受到雷电等自然灾害的影响，可能导致设备损坏、电力中断或更严重的后果。
为了提高变电站的抗雷电能力，保障电力系统的稳定运行，制定一份科学合理的防雷电自然灾害预案显得尤为重要。
二、灾害特征分析1. 雷电灾害：雷电是一种高能量的自然现象，可能引发火灾、爆炸、电气事故等严重后果。
2. 强风灾害：强风会给变电站的设备、构筑物造成风力冲击、摆动等影响，可能导致设备倒塌、线路断裂等风险。
3. 暴雨灾害：暴雨会导致变电站周围的地势变得湿滑，可能导致设备绝缘性能下降，增加电气事故的风险。
三、防范措施1. 雷电灾害防范措施：（1）安装避雷装置：在变电站的高出露物上安装避雷针或避雷网，以引导雷电放电，避免损害设备。
（2）接地保护措施：确保变电站的各种设备有良好的接地装置，以减少雷电引发的电压冲击。
（3）防雷检测及监测系统：安装雷电监测引导系统，及时获取雷电信息，采取相应措施。
2. 强风灾害防范措施：（1）设备抗风设计：对于变电站的重要设备和构筑物，应采取抗风设计，提高其抗风能力。
（2）定期检查维护：定期检查设备和构筑物的稳固性，及时修复和加固受损部分。
（3）设备避风布置：合理布置变电站内的设备，避免设备暴露在强风区域。
3. 暴雨灾害防范措施：（1）防水排水系统建设：建立完善的防水排水系统，保障变电站周围地势的干燥和安全。
（2）设备绝缘性能保护：定期进行设备的绝缘性能测试，确保设备绝缘性能达到要求。
（3）合理设备放置：合理安排变电站内设备的布置，避免设备受到暴雨直接浸泡。
四、应急措施1. 雷电灾害应急措施：（1）及时断电：一旦发现雷电活动异常，立即切断供电，避免火灾、电气事故等风险。
（2）紧急排水：在暴雨期间，及时排除变电站周围积水，减少设备受潮风险。
（3）应急通讯：加强与周边供电单位和相关部门的沟通，及时汇报灾情和采取应对措施。
变电站防雷电自然灾害预案（4篇）
变电站防雷电自然灾害预案一、前言雷电是一种自然灾害，其对变电站的运行安全和电力系统设备有着巨大的威胁。
为了保证变电站的正常运行和安全稳定，制定一份完善的防雷电自然灾害预案非常必要。
本文将结合变电站运行特点，针对防雷电自然灾害的相关问题进行分析，并提出相应的预防和应急措施。
二、防雷电自然灾害的重要性1. 雷电可能导致变电站的设备损坏，影响电力系统的正常运行；2. 雷电击穿可能引起火灾和爆炸，对周围环境和人员安全构成威胁；3. 雷电电磁辐射可能对变电设备和人员健康造成危害。
三、防护措施1. 合理选择变电站位置：避免选址在山顶、高地或高层建筑附近，选择平坦地势或低地区域，减少雷击的可能性；2. 安装防雷装置：在变电站周围建设适当的避雷设施，如避雷针、避雷网等，以便将雷电引入地下；3. 维护设备的接地系统：保持接地系统的良好状态，及时修复和更换老化的接地装置，确保雷电的安全漏放；4. 安装避雷器：对关键设备安装避雷器，以吸收雷电冲击，保护设备免受损害；5. 进行定期检测和维护：对变电站的设施和设备进行定期的检测和维护，及时发现问题并采取相应的措施。
四、预警系统1. 雷电预警系统：建立雷电预警系统，对变电站周围的雷电活动进行实时监测和预警，及时采取相应的保护措施；2. 天气预警系统：与气象部门建立紧密的合作关系，获取天气预警信息，及时做出应对措施。
五、应急措施1. 预案制定：建立完善的防雷电自然灾害应急预案，明确责任分工和处置流程；2. 基础设施维护：定期检修和维护变电站的基础设施，确保其在雷电等自然灾害发生时的正常运行；3. 转供电计划：制定转供电计划，以应对雷电等突发事件导致的停电情况；4. 人员疏散：建立合理的疏散路径和疏散预案，确保人员的安全撤离；5. 应急物资准备：储备足够的应急物资，如抢修工具、保护装备等，以备突发情况使用；6. 应急演练：定期进行应急演练，提高应对突发事件的能力和敏感度。
六、故障排除和恢复1. 故障诊断：在雷电等自然灾害发生后，及时对故障进行诊断，找出并修复问题；2. 恢复电力供应：制定恢复电力供应的计划，确保在灾害发生后能够尽快恢复正常供电。
水电站预防雷击火灾事故发生的措施
水电站预防雷击火灾事故发生的措施在我国，水电站已成为各大电网的主要电源，发挥着发电、防洪、航运、供水等综合利用效益，在国民经济建设中起着越来越重要的作用。
但由于水电站自然条件复杂，设备与线路内在联系紧密，一旦发生雷击事故特别是雷击火灾事故，就会波及全站乃至全网，从而造成重大的经济损失或人员伤亡。
2002年9月，三门峡水电站2号主变压器因雷击引起火灾而损坏，致使3号发电机组停运，被迫弃水约0．99亿立方米。
因此，为确保水电站运行安全，必须采取防雷措施。
1.水电站雷击火灾的危害性1．1直接雷击即雷云直接向水电站的电气设备或建筑物放电。
电站建筑物若被直接雷击中，巨大的雷电流将会造成建筑物火灾；若雷云直接向电气设备放电，则直击雷过电压会使电气设备的绝缘遭到击穿破坏而造成火灾。
1．2感应雷击在雷云临近水电站上空时，水电站建筑物和附近地面上将感应产生大量的电荷。
如果建筑物接地不够良好，就会与大地间形成电位差，当感应雷过电压足够大时，就会引起建筑物内部的电线、金属管道、大型金属设备放电而造成火灾。
1．3雷电侵入波当水电站输电线路遭到直接雷击或感应雷击时，巨大的雷电流会沿着输电线路向电站流动，产生的雷电高电压有时可高达30~40万伏，使电站电气设备绝缘损坏而造成火灾；避雷线被雷击后，避雷线与输电线间的空气绝缘也容易被击穿；另外，由于水电站电气设备本身还带有工频交流电，如果雷电过电压使设备的绝缘击穿，当短暂的雷电流过去之后，工频交流电通过其击穿通道时就会短路，从而造成火灾事故。
2.水电站雷击火灾的预防措施在水电站防雷保护设计中，应根据雷电活动情况、地形、地质、气象情况以及电网结构和运行方式等，结合运行经验进行全面分析和技术经济比较，做到技术先进、经济合理，符合电力系统和电力设备安全经济运行的要求。
雷电活动特别强烈的地区，还应根据当地实践经验，适当加强防雷措施。
2．1直击雷的保护为防止水电站直击雷，可采用避雷针或避雷线保护，在峡谷地区宜采用避雷线或避雷针、避雷线联合保护。
夏季施工防火、防雷击、防毒范本
夏季施工防火、防雷击、防毒范本夏季施工是一个高温多雨的季节，工作环境复杂且容易引发一些安全隐患。
为了保障工人的人身安全和施工质量，必须重视夏季施工中的防火、防雷击和防毒工作。
下面将为大家介绍一份夏季施工防火、防雷击、防毒的范本，希望对大家的施工工作有所帮助。
一、防火措施：1. 安排专人负责火灾预防工作，严格按照防火规定执行。
2. 建立完善的消防设施，包括消防器材、消防栓等，并定期进行检查和维护。
3. 加强对易燃易爆材料的储存和管理，确保存放位置符合要求。
4. 在作业现场设置明确的禁烟标识，禁止在易燃易爆物附近吸烟。
5. 加强对电气设备的维护与检修，防止电气设备引发火灾。
6. 加强现场安全教育培训，提高员工的安全意识，增强防火意识。
二、防雷击措施：1. 安排专人负责雷击防护工作，确保施工现场的雷击防护系统运行正常。
2. 定期对雷击防护系统进行检测和维护，确保其完好可靠。
3. 施工现场严禁高空作业和金属物品暴露在露天。
4. 遇到雷电天气，立即停止施工工作，并将人员转移到安全地点。
5. 加强对雷的知识培训，提高员工的防雷意识。
三、防毒措施：1. 确保施工现场的通风良好，并设置合适的通风设备。
2. 提供适当的个人防护装备，如口罩、防护眼镜等，确保工人的呼吸道和眼睛得到保护。
3. 使用无毒环保材料，减少有害物质的释放。
4. 定期进行环境监测，及时了解施工现场的有害物质浓度。
5. 加强防护知识的宣传和培训，提高员工的防护意识。
四、总结：夏季施工防火、防雷击、防毒是施工过程中必须重视的安全工作。
我们需要采取一系列的防护措施，确保施工现场的安全环境，保障人员的人身安全和项目质量。
以上是一份夏季施工防火、防雷击、防毒的范本，希望能够对大家在夏季施工中的安全工作提供一些参考和帮助。
在实际工作中，还需要根据具体情况进行调整和完善，以确保施工过程中的安全顺利进行。
水电厂如何采取措施预防火灾事故
水电厂如何采取措施预防火灾事故随着社会的发展和经济的快速增长，水电厂已经成为了国家能源发展的重要组成部分。
水电厂是利用水力能源发电的工厂，其在为社会提供清洁能源的同时，也存在一定的消防隐患。
因此，水电厂如何采取措施预防火灾事故成为了当前亟待解决的重要问题。
一、加强消防安全培训1. 水电厂应当建立完善的消防管理组织机构，明确分工，确保责任到位。
对相关人员进行消防安全知识的培训，提高员工的火灾防范意识和火灾应急处置能力。
2. 水电厂应根据自身的特点和特殊环境对员工进行定期的消防演练和培训。
增强员工的火灾防范意识和火灾处置能力，提高应急预案的落实效果。
3. 水电厂应定期对现有设施设备进行消防安全设施的检修和维护，并进行定期的检查测试，确保消防设施的正常使用。
二、健全消防安全管理制度1. 水电厂应建立消防安全管理制度，确保消防安全责任到人，明确各个岗位的消防安全职责和权限。
2. 水电厂应建立健全的消防安全档案和记录，对消防设施、设备的检查、维护和演练内容进行记录和及时整改。
3. 水电厂应加强自身消防队伍的建设，定期组织消防演练，并与当地消防部门进行联合演练，提高应急处置和灭火能力。
三、加强火灾隐患排查1. 水电厂应根据消防要求和实际情况，进行全面的火灾隐患排查，针对性地开展整改，清除一切可能引发火灾的隐患。
2. 水电厂应严格按照国家和地方消防法规，对生产设施、电气设备、易燃易爆物品等进行检查，确保设备安全可靠。
3. 水电厂应加强对易燃易爆物品的管理，严禁在危险区域使用明火或者进行无证明火作业。
四、加强消防设施设备的建设1. 水电厂应根据自身的特点和工艺流程，对消防设施设备进行合理布局，并确保设备完好，运行正常。
2. 水电厂应配备专业的消防器材和应急用品，保证在发生火灾事故时，能够及时进行灭火和应急处置。
3. 水电厂应加强对消防水源、水泵等设施设备的检查和维护，在火灾发生时能够及时获取足够的灭火水源。
五、提高应急预案的效能1. 水电厂应建立完善的消防应急预案，针对日常生产中可能出现的各种火灾情况制定详细的处置措施和应急预案。
雷雨天气电厂安全生产预案
一、预案背景雷雨天气是电厂安全生产面临的重要自然灾害之一。
雷击容易导致设备故障、火灾、触电等安全事故，给电厂的正常运行带来严重威胁。
为保障电厂在雷雨天气下的安全生产，特制定本预案。
二、预案目的1. 保障电厂在雷雨天气下的安全生产，减少雷击事故的发生。
2. 及时、有效地处理雷击事故，降低事故损失。
3. 提高电厂员工的安全生产意识，提高应对雷雨天气的能力。
三、预案适用范围本预案适用于电厂在雷雨天气下的安全生产管理工作。
四、组织机构及职责1. 成立雷雨天气安全生产领导小组，负责组织、协调、监督雷雨天气下的安全生产管理工作。
2. 设立雷雨天气安全生产应急小组，负责具体实施雷雨天气下的安全生产措施。
五、预防措施1. 加强雷雨天气预测预警：密切关注气象部门发布的雷雨天气预警信息，提前做好防范准备。
2. 加强设备检查：对可能遭受雷击的设备进行定期检查，确保设备完好。
3. 做好接地处理：对电厂内外的接地系统进行检修，确保接地良好。
4. 加强防雷设施维护：定期检查防雷设施，确保其正常工作。
5. 限制高空作业：在雷雨天气期间，尽量避免进行高空作业。
6. 加强员工安全教育：对员工进行雷雨天气下的安全生产知识培训，提高员工的自我保护意识。
六、应急响应1. 一旦发生雷击事故，立即启动应急预案，迅速开展应急处置。
2. 确保人员安全：立即组织人员撤离危险区域，确保人员安全。
3. 切断事故设备电源：对事故设备进行紧急停电，防止事故扩大。
4. 进行现场救援：对受伤人员进行现场急救，并尽快送往医院治疗。
5. 消除事故隐患：对事故现场进行清理，消除事故隐患。
6. 报告上级部门：立即向上级部门报告事故情况，请求支持。
七、总结与改进1. 对雷雨天气下的安全生产进行总结，分析事故原因，制定改进措施。
2. 定期组织应急演练，提高员工的应急处置能力。
3. 加强与气象部门的沟通，及时获取雷雨天气预警信息。
4. 持续改进防雷设施，提高防雷效果。
本预案自发布之日起实施，如遇特殊情况，由雷雨天气安全生产领导小组根据实际情况进行调整。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
A Specific Measure To Solve A Certain Problem, The Process Includes Determining The Problem Object
And Influence Scope, Analyzing The Problem, Cost Planning, And Finally Implementing.
编订：XXXXXXXX
20XX年XX月XX日
水电站预防雷击火灾事故发生的措施简易版
水电站预防雷击火灾事故发生的措
施简易版
温馨提示：本解决方案文件应用在对某一问题，或行业提出的一个解决问题的具体措施，过程包含确定问题对象和影响范围，分析问题，提出解决问题的办法和建议，成本规划和可行性分析，最后执行。
文档下载完成后可以直接编辑，请根据自己的需求进行套用。
在我国，水电站已成为各大电网的主要电
源，发挥着发电、防洪、航运、供水等综合利
用效益，在国民经济建设中起着越来越重要的
作用。
但由于水电站自然条件复杂，设备与线
路内在联系紧密，一旦发生雷击事故特别是雷
击火灾事故，就会波及全站乃至全网，从而造
成重大的经济损失或人员伤亡。
20xx年9月，
三门峡水电站2号主变压器因雷击引起火灾而
损坏，致使3号发电机组停运，被迫弃水约
0．99亿立方米。
因此，为确保水电站运行安
全，必须采取防雷措施。
1.水电站雷击火灾的危害性
1．1直接雷击
即雷云直接向水电站的电气设备或建筑物放电。
电站建筑物若被直接雷击中，巨大的雷电流将会造成建筑物火灾；若雷云直接向电气设备放电，则直击雷过电压会使电气设备的绝缘遭到击穿破坏而造成火灾。
1．2感应雷击
在雷云临近水电站上空时，水电站建筑物和附近地面上将感应产生大量的电荷。
如果建
筑物接地不够良好，就会与大地间形成电位差，当感应雷过电压足够大时，就会引起建筑物内部的电线、金属管道、大型金属设备放电而造成火灾。
1．3雷电侵入波
当水电站输电线路遭到直接雷击或感应雷击时，巨大的雷电流会沿着输电线路向电站流动，产生的雷电高电压有时可高达30~40万伏，使电站电气设备绝缘损坏而造成火灾；避雷线被雷击后，避雷线与输电线间的空气绝缘也容易被击穿；另外，由于水电站电气设备本身还带有工频交流电，如果雷电过电压使设备的绝缘击穿，当短暂的雷电流过去之后，工频
交流电通过其击穿通道时就会短路，从而造成火灾事故。
2.水电站雷击火灾的预防措施
在水电站防雷保护设计中，应根据雷电活动情况、地形、地质、气象情况以及电网结构和运行方式等，结合运行经验进行全面分析和技术经济比较，做到技术先进、经济合理，符合电力系统和电力设备安全经济运行的要求。
雷电活动特别强烈的地区，还应根据当地实践经验，适当加强防雷措施。
2．1直击雷的保护
为防止水电站直击雷，可采用避雷针或避雷线保护，在峡谷地区宜采用避雷线或避雷针、避雷线联合保护。
1980年以前，高压配电装置一般都是采用避雷针防止直击雷，配电线路采用避雷线防止直击雷。
1980年首次在葛洲坝水电站二江电厂220kV开关站采用避雷线进行保护，运行实践证明，采用避雷线进行保护通常较避雷针的高度低，受雷面积小，接地装置要求比避雷针简易且较为经济。
水电站的下列设施应装设直击雷保护装置：
(1)户外配电装置，包括组合导线和母线廊道；
(2)无钢筋的砖木结构主厂房和室内配电装置；
(3)户外布置的电力变压器、主变压器的高压引出线和户外布置的发电机电压引出线；
(4)油处理室、露天油罐、主变压器修理间及易燃易爆材料仓库等建筑物和需要保护的其它设施。
对水电站中一些不需要设置专门的直接雷击保护装置的建筑物，则采用将其金属结构(如金属屋架、钢筋等)接地；对非金属材料建造的建筑物，则在屋顶安装避雷带作为防止直接雷
击的措施。
2．2感应雷的保护
感应雷过电压对水电站60kV及60kV以下的电气系统绝缘有损害。
一般电气设备应远离可能遭到直击雷的设备(如避雷针、避雷线)或较高的建筑物，增大电气设备对地电容或采用阀型避雷器保护，以减少感应雷击过电压的危害。
建筑物屋顶上的设备金属外壳、电缆金属外皮和建筑物金属架构均应接地，建筑物内的金属管道、金属设备应接地，以避免由雷电所引起的静电感应而产生火花放电。
2．3雷电侵入波的保护
水电站防止雷电侵入波的主要措施是安装避雷器，将侵入波过电压的幅值限制在电气设备绝缘的耐冲击电压水平以下。
避免设备发生击穿损坏或火灾事故。
3.水电站主要避雷设施
3．1避雷针
避雷针是水电站中用来保护电气设备和建筑物避免遭受直接雷击的主要防雷装置，避雷针的接闪器(针尖)一般用直径10~20nll／l、长1~2m的钢棒制成。
引下线一般使用截面不小于25mm2的圆钢、扁钢或镀锌钢绞线，如果支持物为钢筋混凝土或钢支架时，也可用支架内的钢
筋或支架本身作为引下线。
引下线与接闪器和接地体之间，以及引下线本身的接头连接必须牢固，因此不应用绞合的办法，而要用焊接或螺栓连接。
3．2避雷线
在水电站中，避雷线主要用来保护主变压器高压引出线(当主变压器与户外高压配电装置相距较远时)和架空输电线，避免遭受雷的直击。
接闪器为悬挂在带电导线上方的接地导线(架空地线)，一般采用截面不小于35mm2的镀锌钢绞线。
接地引下线则采用截面不小于
25ram2的镀锌钢绞线。
3．3保护间隙
保护间隙是最简单的防雷保护装置。
间隙的一端接于被保护设备的带电部分，另一端与接地装置相连。
在正常运行时，由间隙将设备的带电部分与地隔开，在雷电波过电压袭来时，间隙被击穿，把雷电荷引入大地，从而使被保护的设备避免遭受高压损坏。
保护间隙一般只用于保护供电可靠性要求不高的线路。
3．4管形避雷器
管形避雷器实质上是一个具有灭弧能力的保护间隙，主要由内部和外部两个火花间隙及灭弧管组成。
管形避雷器一般安装在线路的绝
缘薄弱处或发、变电站的进出线段上，用以保护线路的绝缘和限制进入发电站、变电所的雷电侵入波的幅值。
3．5阀式避雷器
阀式避雷器的主要元件是火花间隙和阀性电阻。
目前我国生产的普通阀式避雷器有FS和FZ两种系列。
FS系列主要用于保护小容量的配电装置中的电气设备；FZ系列主要用于保护发电站和变电所的变压器及电气设备。
4.水电站的接地装置
水电站的接地装置由接地体和接地线组
成。
4．1接地体
4．1．1自然接地体
由于构筑需要而埋设在水中或地中的各种金属部件，如水电站水下混凝土中埋设的钢管(压力钢管、蜗壳、尾水管等)，厂房水下部分的钢筋网、拦污栅、闸门槽等。
4．1．2人工接地体
专门为接地需要而在地中埋设的接地体，有水平和垂直两种敷设方式，也经常采用两者
组合而成的复式接地体。
由于水平接地体施工比较方便，所以接地网常以水平接地体为主，并组成网格形，使地面电位比较均匀。
一般情况下，应该首先利用自然接地体，在接地电阻达不到要求的数值时，可加设人工接地体，组成总接地网。
主、副厂房和户外配电装置的接地网的外缘应闭合。
4．2接地线
接地线一般采用圆钢、扁钢或镀锌钢绞线。
接地线间以及接地线和接地体间的连接应
采用焊接，对于有强烈腐蚀性的土壤，接地体和接地线的厚度及截面应适当加大，或采取镀锌、镀锡等防腐措施。
5.水电站防雷装置的检查维护
为了使水电站的防雷装置有良好的保护性能，应对其进行经常检查或定期检查。
(1)每年雷雨季节到来之前，应对水电站防雷装置进行检查，并测量接地电阻情况。
防雷装置的接地电阻合乎要求，雷电流才能被顺利导入地中，而不致发生对建、构筑物的反击和造成火灾爆炸事故。
因此，对接闪器、引下线、接地装置容易发生腐蚀的地方应加强检
查，避免通过雷电流时发生熔化、发热等引起火灾危险。
如发现防雷装置熔化或断损、腐蚀和锈蚀超过30％以上、接地电阻不符要求等情况，应及时予以维修或更换。
雷雨后，应注意对防雷装置的巡视；
(2)对于各种避雷器，先检查其外观。
首先检查其瓷套或绝缘子是否完好，有无裂纹或破损，表面是否脏污，密封是否良好。
如1991年3月26日，葛洲坝水电站500kV开关站2C进线B相因雷击造成避雷器记数器烧毁、引下线烧断、内部烧黑碳化，原因是避雷器的密封被损坏，导致潮气侵入，因雷击而使内部绝缘击穿损坏；再检查其外部和引下线上有无闪络或烧损痕迹，引下线各部分连接是否良好，固定避
雷器的各组件是否牢固；进而检查各部分腐蚀和锈蚀的情况，动作指示器的外间隙和保护间隙的主、辅助间隙有无变动，有无外物引起短路；另外，还要加强对运行中避雷器的绝缘监测，如带电测量电导电流等。
