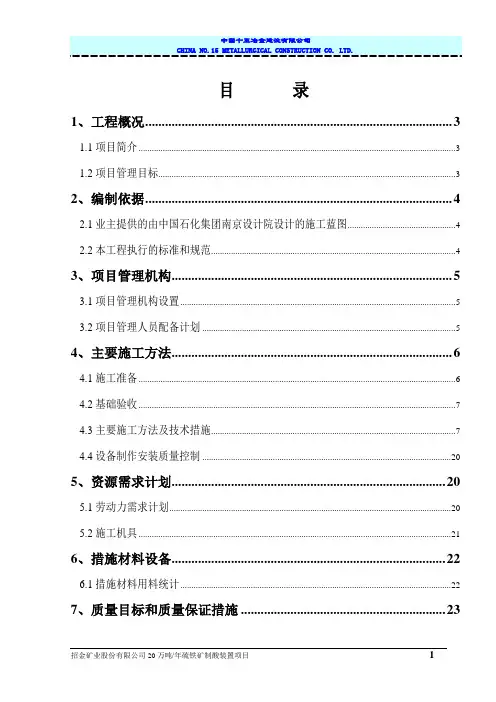

目录1、工程概况 (3)1.1项目简介 (3)1.2项目管理目标 (3)2、编制依据 (4)2.1业主提供的由中国石化集团南京设计院设计的施工蓝图 (4)2.2本工程执行的标准和规范 (4)3、项目管理机构 (5)3.1项目管理机构设置 (5)3.2项目管理人员配备计划 (5)4、主要施工方法 (6)4.1施工准备 (6)4.2基础验收 (7)4.3主要施工方法及技术措施 (7)4.4设备制作安装质量控制 (20)5、资源需求计划 (20)5.1劳动力需求计划 (20)5.2施工机具 (21)6、措施材料设备 (22)6.1措施材料用料统计 (22)7、质量目标和质量保证措施 (23)7.1质量目标 (23)7.2质量管理体系 (23)7.3质量保证措施 (24)8、安全目标及安全保证措施 (26)8.1安全管理目标、方针及体系 (26)8.2安全管理措施 (26)8.3安全技术措施 (29)9、文明施工与环境保护 (31)9.1文明施工管理 (31)9.2文明施工措施 (31)9.3环境保护措施 (32)附图一、沸腾炉内撑图 (33)附图二、施工平台布置图 (34)附图三、施工进度网络图 (35)1、工程概况1.1项目简介1.1.1工程名称：招金矿业股份有限公司20万吨/年硫铁矿制酸装置项目非标设备制作安装工程1.1.2 项目名称：招金矿业股份有限公司20万吨/年硫铁矿制酸装置项目1.1.3 建设单位：招金矿业股份有限公司1.1.4 设计单位：中国石化集团南京设计院1.1.5 监理单位：南化集团工程监理事务所1.1.6 工程地点：招远市化工总厂1.1.7 工程内容简介：56．75m2 沸腾炉焙烧炉总高23.74米，由壳体、下部炉体、中部炉体、上部炉体和炉顶球型拱顶等五大部分组成，设备净重达170多吨。
炉膛半径大，场地狭小，施工难度大，工期紧。
1.2项目管理目标1.2.1质量目标严格按施工图纸及有关规程规范、标准进行施工及质量验收，确保一次交验合格率100%。
加热炉工程衬里施工方案
目录1.0 工程概况 (1)1.1 工程简介 (1)1.2 工程特点 (1)1.3 筑炉衬里工程量 (1)2.0 编制依据 (3)3.0 施工安排和施工准备 (3)3.1耐火材料的检验、保管及运输 (3)3.2 施工机具及材料仓库的准备 (4)3.3 炉体钢结构检查验收 (5)3.4 测量定位、放线 (5)3.5施工安排 (5)4.0 主要项目的施工方法及技术要求 (5)4.1 耐火支撑件、锚固件的安装焊接 (5)4.2 耐火砖砌筑 (6)4.3轻质耐热衬里 (8)4.4 硅酸铝纤维组件及陶瓷纤维毯的施工 (8)4.5 筑炉衬里施工质量检查 (9)4.6 产品防护 (11)5.0 质量保证措施 (11)6.0 安全及文明施工措施 (13)7.0 施工工期安排 (15)8.0 劳动力需用计划 (15)9.0 施工手段用料、机具和计量器具 (15)9.1主要手段用料 (15)9.2 主要施工机具 (16)9.3 主要计量器具 (17)附件：筑炉衬里工程工作危害分析(JHA) (19)1.0 工程概况1.1 工程简介山东垦利石化集团有限公司120万吨/年石脑油综合利用项目加热炉衬里，加热炉包括F-1101预加氢进料加热炉、F-1102汽提塔重沸炉、F-1103石脑油分馏塔重沸炉、F-1201~1204重整装置四合一炉、F-1205脱戊烷塔重沸炉、 F-1401二甲苯塔重沸炉、F-1402重芳烃塔底重沸炉、F-1701歧化进料加热炉。
其中的炉衬施工是炉子的关键工作之一，炉衬的施工质量直接关系到炉子的生产效率和使用寿命，因此对炉衬施工应引起足够的重视。
炉衬施工前必须做好充分的准备，合理地安排施工人员，与相关工种紧密配合，努力提高工作效率，克服困难、创造条件、高标准、严要求，保证工程按计划顺利进行。
1.2 工程特点1.2.1加热炉炉衬结构复杂，施工技术要求高。
加热炉各部位采用不同的炉衬结构，圆筒炉辐射室采用双层轻质浇注料，炉顶采用陶瓷纤维模块结构，四合一方箱炉辐射室及炉顶采用陶瓷纤维模块结构，炉底采用的耐火浇注料衬里+耐火砖结构；1.2.2 工程量大，耐火材料种类繁多、型号复杂。
开工加热炉衬里施工方案
1. 工程慨况：1.1开工加热炉由中国成达化学工程公司设计，其外形由支座（高2700mm）、筒体（内径4500mm，高11800mm）、锥体（内径4500mm/1830mm，高3000mm）、短节Ⅰ（内径1830mm，高1000mm）、短节Ⅱ（内径1830mm，高10000mm）、短节Ⅲ（内径1830mm，高1776mm）组成。
炉壁设计压力为常压，操作压力为微负压，设计温度为1093℃（热面），操作温度为830℃（出口），物料名称为烟气。
炉体内壁要求衬里，底部衬绝热混凝土δ=125mm，耐火混凝土δ=75mm；筒体衬绝热混凝土δ=125mm；锥体和短节衬绝热混凝土δ=75mm。
1.2主要实物量如下：1.3主要材料一览表：2. 编制依据：2.1中国成达化学工程公司提供的开工加热炉施工图纸，图号：XN50－0361。
2.2 《石油化工施工安全规程》（SH3505－1999）。
2.3 《工业设备、管道防腐蚀工程施工及验收规范》（HGJ229－91）。
2.4 《工业炉砌筑工程施工及验收规范》（GBJ211－87）。
2.5 《工业炉砌筑工程质量检验评定标准》（GB50309－92）。
2.6 《中国海洋石油化肥项目KBR公司标准规范》（MB11－1TS－00）。
3. 施工工艺程序：3.13.23.34. 施工方法、技术措施：4.1开工加热炉内壁采用砂轮机除锈，除锈等级为St2，即钢材表面应无可见的油脂和污垢,并且没有附着不牢的氧化皮、铁锈和油漆涂层等附着物。
除锈后的金属表面，应防止雨淋和受潮，并应尽快衬里。
4.2锚固钉的安装应符合下列规定：4.2.1锚固钉安装应按设计图纸布置、焊接、焊肉应饱满，无咬肉现象；4.2.2用0.5kg手锤对锚固钉逐个敲击，应发出铿锵的金属声。
每4m2抽查一个锚固钉，锤击焊好的钉子端部(圆形钉打任何方向)打弯成90°不断裂，并在其旁补焊一个；4.2.3锚固钉安装的允许偏差应符合下表的规定：4.3根据开工加热炉的衬里结构和衬里厚度，开工加热炉的衬里采用浇注法施工。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
硫酸项目沸腾炉
施
工
方
案
一工程概况及特点
硫酸行业沸腾炉所用内衬必须具有耐高温、耐磨损、高强度、热稳定性好、绝热性好、热工性能好等特点。
选择合适的耐火材料及施工队伍，对炉子性能和使用寿命相当重要。
就xxx化工有限公司沸腾炉，我单位做为投标方根据业主提供钢结构图及耐火材料砌筑图，设计文件，组织人员编写了《耐火材料施工组织设计方案》。
二沸腾炉砌筑执行规范、规程、方法、标准
2.1粘土质耐火砖按照“GB2988-87”标准执行；
2.2粘土质耐火泥按照“GB2994-82”中的LF-75细粒火泥标准
执行；
2.3耐火浇注料配比按照焙烧炉技术指标要求配制；
2.4焙烧炉粘土质隔热砖按照“GB3994-83”标准执行；
2.5高铝质耐火泥按照“GB/T14982-94”中的（NF）-28细粒火
泥执行；
2.6GBJ211-87《工业炉砌筑工程施工及验收规范》。
三施工现场布置
沸腾炉施工时，各专业过程彼此，配合频繁，特别是筑炉工程和金属安装工程，工程量大，交叉施工，且场地多狭窄，因此，合理划分平面，精心进行现场施工平面布置，以便形成各自的施工区域和运输系统而不相互干扰。
具体布置如下：
1 施工所需材料按施工工序分期供应，现场不设大型仓
库。
保障运输道路畅通。
2 炉体施工在金属结构安装好的炉子内进行。
3 材料运输采用卷扬垂直运输，炉子外部卷扬周围拉安
全警戒线。
4 合理安装电源电器，调试所需机电设备是否运转正常，
保障施工安全。
四施工准备
1 施工人员熟悉现场，认真听取甲方安检人员对施工现
场安全工作的要求和部署。
2 施工技术人员与甲方技术人员作技术交流，严格按照
甲方的施工工艺要求施工。
3 检测炉子各部位安装尺寸符合设计要求。
4 做好施工现场保护工作，能达到防雨雪条件。
五施工设备
主要设备一览表
六墙体砌筑
1 耐火砖砌筑前，测出炉子的中心线，复测基础标高及水平误差，作出记录。
炉体内部搭设脚手架，脚手架一定要牢固，跳板铺设一定严密。
2 钢结构表面除锈抛光，涂刷两层石墨水玻璃涂料，随即张贴硅酸铝纤维板。
3 砖砌体的所有砖缝必须用粘接剂填充，以使所有砖缝填充饱满，无空隙或空洞。
定期检测砌筑后砖的位置是否正确，尽可能保证规定的厚度2ｍｍ（轻质隔热砖不大于3mm）。
4 安装降温盘管的预留孔洞必须大于设计尺寸。
沸腾层使
用高强磷酸盐火泥砌筑。
5 每段砌体的膨胀缝必须按照设计要求预留，用硅酸铝纤维
搅拌火泥塞实。
七耐火浇注料炉顶的施工
1 准备工作。
必须保证施工地点，装置与工具的清洁。
2模具制作：制作模具按施工图纸设计的几何尺寸进行
木模放样，预制拼装，为保证耐火浇注料浇注施工后
的表面光洁无麻面，可在拼装好的木模具工作面上覆
盖一层三合板和五合板为模具板工作面，并在其表面
刷一道二边脱模剂，便于脱模、制作的模具要求尺寸
无误，给安装模具板做好基础。
2 模板要稳定，为避免浇注料从接缝中流出，可用塑料薄膜覆盖模板。
3 浇注料的搅拌，必须用强制式搅拌机来混合搅拌浇注料。
第一次搅拌前，应稍微润湿搅拌机。
先放入干料，充分搅拌均匀后，再加入适量的洁净水。
水分不能过多，搅拌均匀后，最好在30min内进行浇注捣打。
4 浇注料捣打时，振动棒必须快速插入，慢速取出，相应间隔插入。
若松动沉积料松开，且在表面上产生小气泡，则说明浇注料挤压充分。
完成该过程后，停止振动，若继续进行，可使浇注料中的材料出现偏析现象。
5 拆除模板时间应遵循产品施工指导书的规定，浇注料达到一定的强度时，方可拆除模板。
八风帽浇注料的施工
1、清理分布床面上的各种杂物；
2分布床上设计安装的各风帽定位，并将各风帽上风孔用透明胶布缠封，防止振捣高铝质耐火浇注料时料浆振流进风孔内，堵死风孔。
3风帽浇注料分两层浇注。
下层为隔热层，用轻质隔热保温材料，加入适量的水玻璃搅拌均匀（用手用力能抓成团，然后还能打散即可），然后用力夯实。
4 上层为耐火浇注料，干料放入搅拌机中搅拌均匀，加入水玻
璃搅拌均匀后快速抹平（可加入适量氟硅酸钠，达到促凝
的效果）。
九加强安全管理，做到文明施工
1建设以项目经理为核心的安全生产体系，在施工过程中，认真贯彻执行有安全操作规程等规定，对施工人员进行安全教育；
2专职安全员负责好施工生产中日常安全管理工作，及时进行安全检查，排除安全隐患，紧急情况下，可做停产处理；
3加强劳保用品的使用与管理；
4严格遵守当地治安条例，施工现场严禁外人出入，内部人员外出需请假。
5文明生产、保持现场及施工机具的整洁，处理好废泥浆，保持场区整洁、卫生；
6在施工场地要树立公司及工程简介标牌和安全文明施工宣传标牌。
