单片机介绍

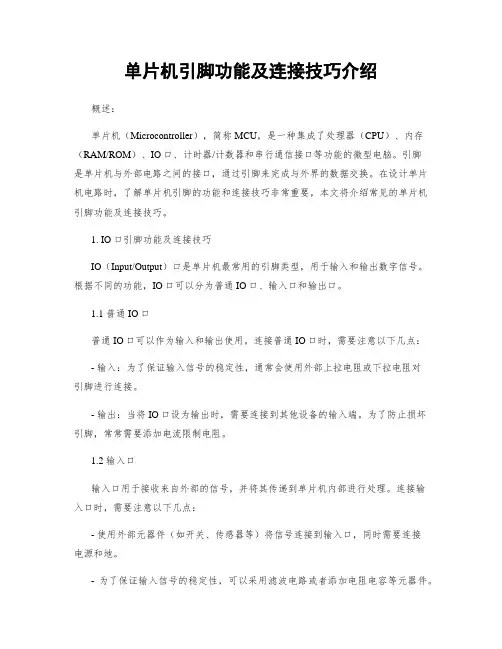

单片机引脚功能及连接技巧介绍
单片机引脚功能及连接技巧介绍概述：单片机（Microcontroller），简称MCU，是一种集成了处理器（CPU）、内存（RAM/ROM）、IO口、计时器/计数器和串行通信接口等功能的微型电脑。
引脚是单片机与外部电路之间的接口，通过引脚来完成与外界的数据交换。
在设计单片机电路时，了解单片机引脚的功能和连接技巧非常重要，本文将介绍常见的单片机引脚功能及连接技巧。
1. IO口引脚功能及连接技巧IO（Input/Output）口是单片机最常用的引脚类型，用于输入和输出数字信号。
根据不同的功能，IO口可以分为普通IO口、输入口和输出口。
1.1 普通IO口普通IO口可以作为输入和输出使用。
连接普通IO口时，需要注意以下几点：- 输入：为了保证输入信号的稳定性，通常会使用外部上拉电阻或下拉电阻对引脚进行连接。
- 输出：当将IO口设为输出时，需要连接到其他设备的输入端。
为了防止损坏引脚，常常需要添加电流限制电阻。
1.2 输入口输入口用于接收来自外部的信号，并将其传递到单片机内部进行处理。
连接输入口时，需要注意以下几点：- 使用外部元器件（如开关、传感器等）将信号连接到输入口，同时需要连接电源和地。
- 为了保证输入信号的稳定性，可以采用滤波电路或者添加电阻电容等元器件。
- 在单片机代码中，需要对输入口进行初始化（包括输入模式、上拉/下拉等），以便正确读取信号。
1.3 输出口输出口用于将单片机内部的信号发送给外部设备。
连接输出口时，需要注意以下几点：- 输出口可以驱动LED、继电器，以及其他需要数字信号控制的设备。
- 为了保证输出信号的电流和电压稳定，通常需要使用驱动电路或开关电源等辅助电路。
- 在单片机代码中，需要对输出口进行初始化（包括输出模式、上下拉电阻、推挽输出或开漏输出等）。
2. 定时器/计数器引脚功能及连接技巧定时器/计数器是单片机中的重要功能模块，用于计时、计数或产生特定的时间序列。
定时器/计数器有多个引脚与之关联，其中包括计数引脚、输入引脚和输出引脚。
单片机引脚功能介绍
单片机引脚功能介绍单片机（Microcontroller）是一种以单芯片为中心的微型计算机系统，它集成了中央处理器（CPU）、存储器（RAM、ROM）、外设接口与定时器等多种功能。
单片机通过引脚与外部世界交互，引脚功能的不同决定了单片机在电路设计和应用中的具体用途。
以下是一些常见的单片机引脚功能介绍。
1.电源引脚：单片机需要供电才能正常工作，一般包括Vcc（5V或3.3V电源输入）、GND（电源地）和可能的电源滤波引脚。
2.输入/输出引脚（I/O）：I/O 引脚用于连接单片机与外部电路或其他器件进行数据传输。
它可以用作数字输入引脚（Input）或数字输出引脚（Output）。
3.模拟输入引脚（ADC）：模拟-数字转换器（ADC）引脚允许单片机测量外部模拟信号的大小和幅度。
它通常用于从传感器等外部设备获取模拟输入信号。
4.模拟输出引脚（DAC）：数字-模拟转换器（DAC）引脚允许从单片机输出模拟信号，将数字数据转换为可变的模拟电压或电流信号。
这种信号通常用于控制执行器或其他模拟电路。
5. 定时器/计数器引脚（Timer/Counter）：定时器和计数器引脚用于在特定时间间隔内生成脉冲信号、计数外部事件的脉冲数、测量时间等。
6. 中断引脚（Interrupt）：中断引脚允许外部触发中断事件，使单片机停止正在执行的任务，并执行特定的中断处理程序。
这可以提高单片机对外部事件的响应速度。
单片机用串行通信引脚与其他设备进行数据交换。
常见的串行通信协议包括UART、SPI和I2C等。
8. 时钟引脚（Clock）：时钟引脚用于提供单片机的时钟信号，以便同步单片机内部操作。
时钟信号的频率决定了单片机的工作速度。
9.外部存储器引脚：单片机可以与外部存储器（如闪存、EEPROM等）进行连接，以扩大其内部存储容量。
10.外部复位引脚：复位引脚用于将单片机复位到初始状态，使其重新启动。
这通常是通过将复位引脚与电源引脚连接或通过外部复位电路实现的。
单片机c51的特点与使用
单片机c51的特点与使用单片机（Microcontroller）是一种集成了处理器核心、存储器和外设接口的微型计算机系统。
其中，C51是一种常见的单片机系列，特点突出，广泛应用于各个领域。
本文将详细介绍C51单片机的特点及其使用方法。
一、C51单片机的特点C51单片机具有以下几个特点：1. 体积小巧：C51单片机以芯片的形式存在，体积小巧、轻便灵活。
它将CPU、存储器及外设接口等功能融合在一个芯片内，实现了高集成度的设计。
2. 低功耗：C51单片机功耗较低，适用于通过电池供电或要求长时间运行的应用场景。
其低功耗特点可以延长电池寿命，提高系统的稳定性。
3. 强大的功能：C51单片机内部集成了高性能的CPU核心，具有较大的存储空间和灵活的输入输出接口。
这使得C51单片机适合用于各种复杂的应用，如智能家居控制、工业自动化等。
4. 易于学习和使用：C51单片机的编程语言较为简单，主要采用C语言或汇编语言进行开发。
相关的开发工具和调试工具也较为完善，新手可以迅速上手并进行开发。
5. 兼容性强：C51单片机具有广泛的兼容性，支持多种外设与模块的接口，可以方便地与其他设备进行通信和数据交互。
二、C51单片机的使用方法1. 硬件设计：在使用C51单片机之前，首先需要进行相应的硬件设计。
根据具体需求，选择合适的C51单片机型号，确定所需的外设接口和引脚分配。
然后，按照硬件设计原理图进行电路设计和布局。
2. 编写程序：根据具体应用需求，使用C语言或汇编语言编写相应的程序。
在编写程序时，可以利用C51单片机所提供的开发工具，如Keil C51等。
编写程序时，应注意代码的可读性和模块化设计，方便后期维护和调试。
3. 编译和下载：将编写好的程序通过编译器进行编译成机器语言。
编译成功后，将程序下载到C51单片机中。
下载方法可以通过串口下载、仿真器下载等方式进行。
4. 调试与测试：在将程序下载到C51单片机后，进行相应的调试和测试。
单片机的工作过程以及原理
单片机的工作过程以及原理单片机是一种专用的小型计算机芯片，它集成了处理器核心、存储器和各种外设接口等组成部分。
它广泛应用于嵌入式系统中，是现代电子产品中的重要组成部分。
本文将详细介绍单片机的工作过程和原理。
一、单片机的工作过程：1.初始化阶段：初始化是单片机启动的第一个阶段，其目的是准备单片机所需的各种资源。
在这个阶段，单片机会执行一系列预定义的操作，如清除寄存器、设置工作模式、配置外设接口等。
2.执行阶段：执行阶段是单片机进行计算、控制和通信等任务的阶段。
在这个阶段，单片机根据程序的指令和数据，通过寄存器、算术逻辑单元(ALU)和存储器等功能模块进行计算、存储和控制。
单片机的执行可以分为两个层次：指令层和操作层。
（1）指令层：指令层是单片机执行的最基本单位，包括指令的获取、解码和执行等过程。
指令的获取是指从存储器中读取指令，并将其送入指令寄存器中。
单片机采用顺序读取的方式获取指令，即按照指令的地址从存储器中读取指令，并将地址自动增加，以获取下一条指令。
指令的解码是指根据指令的格式和功能，将其解析成相应的操作。
单片机根据指令的操作码和操作数，通过控制逻辑单元将指令解码成相应的操作。
指令的执行是指根据指令的操作，进行计算、存储和控制等操作。
单片机根据指令的操作码和操作数，通过寄存器和算术逻辑单元进行相应的运算和存储，同时进行控制相关的外设接口。
（2）操作层：操作层是单片机执行的高级单位，包括各种操作的组合和执行过程。
在操作层，单片机根据程序的逻辑和需要，进行各种任务的操作。
例如，单片机可以进行算术运算、逻辑运算、移位运算、存储和读取数据等。
同时，单片机可以通过外设接口与外部设备进行通信和控制。
例如，单片机可以通过串口和计算机进行通信，通过IO口控制LED灯和蜂鸣器等外设。
3.终止阶段：终止阶段是单片机工作的最后阶段，其目的是释放已占用的资源，并保存必要的状态信息。
在这个阶段，单片机会执行一些清理工作，如关闭外设接口、保存相关寄存器的值等。
单片机的主要应用领域单片机

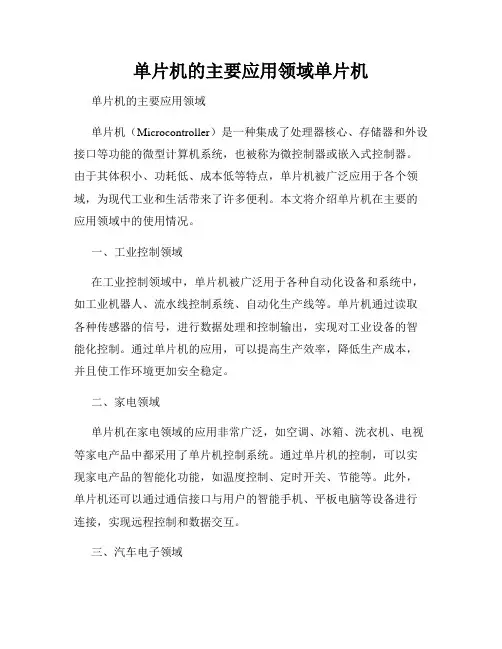

单片机的主要应用领域单片机单片机的主要应用领域单片机（Microcontroller）是一种集成了处理器核心、存储器和外设接口等功能的微型计算机系统，也被称为微控制器或嵌入式控制器。
由于其体积小、功耗低、成本低等特点，单片机被广泛应用于各个领域，为现代工业和生活带来了许多便利。
本文将介绍单片机在主要的应用领域中的使用情况。
一、工业控制领域在工业控制领域中，单片机被广泛用于各种自动化设备和系统中，如工业机器人、流水线控制系统、自动化生产线等。
单片机通过读取各种传感器的信号，进行数据处理和控制输出，实现对工业设备的智能化控制。
通过单片机的应用，可以提高生产效率，降低生产成本，并且使工作环境更加安全稳定。
二、家电领域单片机在家电领域的应用非常广泛，如空调、冰箱、洗衣机、电视等家电产品中都采用了单片机控制系统。
通过单片机的控制，可以实现家电产品的智能化功能，如温度控制、定时开关、节能等。
此外，单片机还可以通过通信接口与用户的智能手机、平板电脑等设备进行连接，实现远程控制和数据交互。
三、汽车电子领域现代汽车中几乎所有的电子设备都采用了单片机进行控制和管理，比如发动机控制单元（ECU）、车载娱乐系统、车载导航系统等。
单片机可以通过连接传感器获取车辆各项参数，并对引擎、刹车系统、安全气囊等进行智能化控制和管理，提高行车安全性和驾驶舒适度。
四、医疗设备领域在医疗设备领域，单片机被广泛应用于各种医疗设备中，如血压计、血糖仪、心电图仪等。
通过单片机的应用，可以实现对医疗设备的精准控制和数据处理，提高医疗设备的准确性和可靠性。
此外，单片机还可以通过无线通信技术与医生或云端系统进行数据交互，实现远程监控和远程诊断。
五、智能家居领域随着物联网技术的发展，智能家居成为了人们关注的热点。
而单片机作为物联网连接的核心，负责智能家居设备的控制、数据处理和通信等功能。
通过单片机的应用，可以实现对家居设备的智能控制和远程监控，比如智能灯光控制、智能门锁、智能家电等。
单片机简单介绍
2.系统结构简单，使用方便，实现模块化
3.单片机可靠性高，可工作到10^6 ~10^7小时无故障
4.处理功能强，速度快 5.低电压，低功耗，便于生产便携式产品 6.控制功能强和环境适应能力强
四、单片机的应用范围
目前单片机渗透到我们生活的各个领域，几乎很难找 到哪个领域没有单片机的踪迹.其典型的应用领域有：
现在单片机种类不下100种，现在主流的 51、STC、PLC、avrmaga等等还有很多很多， 比如：
1、51单片机：是一种比较成熟 的产品，并且资源丰富，使 用简单的机电控制，价格便 宜的优点 2、STC单片机：价格便宜、 公能更多抗干扰能力强、兼 容做的很好，软复位功能是 它的一大特点
51SCM仿真器
重点介绍以下几点：
一、什么是单片机 二、单片机发展历程
三、单片机的特点
四、单片机的应用场合 五、单片机的发展趋势
六、主流的单片机产品
单片机是工业控制 的掌门 ！
单片机芯片
一、什么是单片机
•
单片机是一种集成电路芯片,是采用超大规模集成电 路技术把具有数据处理能力的中央处理器CPU、随机存储 器RAM、只读存储器ROM、多种I/O口和终端系统、定时器/ 计时器等功能集成到一块硅片上构成的一个小而完善的计 算机系统。
单片机芯片一什么是单片机一什么是单片机?单片机是一种集成电路芯片是采用超大规模集成电路技术把具有数据处理能力的中央处理器cpu随机存储器ram只读存储器rom多种io口和终端系统器ram只读存储器rom多种io口和终端系统定时器计时器等功能集成到一块硅片上构成的一个小而完善的计算机系统
制作人：张玉源
二、单片机的发展历程
单片机诞生于1971年，经历了SCM、 MUC、SOC三大阶段
单片机指令简介了解单片机指令的基本概念和作用
单片机指令简介了解单片机指令的基本概念和作用单片机指令简介：了解单片机指令的基本概念和作用单片机（Microcontroller）是一种集成了微处理器核心、存储器和各种输入输出接口的单芯片微型计算机系统。
指令是单片机进行操作和执行任务的基本单位，了解单片机指令的基本概念和作用对于学习和应用单片机具有重要意义。
本文将针对单片机指令进行简要介绍，帮助读者初步了解单片机指令的基本特点和用途。
一、单片机指令的概念单片机指令是一条具有特定功能的机器指令，它为单片机提供执行操作的命令。
单片机指令一般由指令操作码（Opcode）和操作数组成。
指令操作码表示了该指令的功能和操作类型，而操作数则提供了指令所需的数据。
单片机指令可以分为不同的类型，例如控制指令、算术指令、逻辑指令等，每种指令都对应了特定的功能和操作。
二、单片机指令的作用1. 控制功能：单片机指令可以用于控制外部设备的操作。
通过设置特定的指令，可以实现对输入输出端口的读写、定时中断和通信控制等功能，从而达到控制外部设备的目的。
2. 运算功能：单片机指令可以进行各种算术和逻辑运算。
通过执行特定的指令，单片机可以进行加减乘除运算、位移操作、逻辑运算等，使得单片机可以完成各种复杂的计算任务。
3. 程序控制功能：单片机指令可以用于实现程序的控制和流程的跳转。
通过执行特定的指令，单片机可以根据不同的条件进行分支和循环，实现程序的不同执行路径和流程控制。
4. 存储和检索功能：单片机指令可以用于读取和写入存储器的数据。
通过执行特定的指令，单片机可以访问和操作存储器中的数据，例如读取变量的值、保存计算结果等。
5. 中断处理功能：单片机指令可以用于中断处理。
通过设置特定的指令和中断向量表，单片机可以响应外部中断信号，暂停当前任务的执行，转而执行中断服务程序，处理相应的中断事件。
三、单片机指令的特点1. 简洁高效：单片机指令通常采用二进制编码，执行速度快，运算效率高。
由于单片机的硬件资源有限，指令的长度和功能都经过优化设计，使得指令的执行效率更高，能够实现各种实时控制任务。
单片机的发展史简介
单片机的发展史简介单片机（Microcontroller Unit，简称MCU）是一种高度集成的计算机系统，具备中央处理器、存储器、输入输出接口等功能，广泛应用于各个领域，成为现代电子产品的核心。
本文将从历史的角度，简单介绍单片机的发展史。
1. 单片机的起源单片机的概念最早出现在20世纪70年代，当时计算机技术发展迅猛，人们对于将计算机集成到更小的尺寸中产生了浓厚的兴趣。
1971年，Intel公司推出了第一款8位单片机Intel 8048，标志着单片机的诞生。
这款单片机拥有集成的中央处理器、ROM、RAM和I/O接口，为后来的单片机奠定了基础。
2. 单片机的早期发展随着单片机概念的提出，早期的单片机主要以8位结构为主，功能相对简单。
1976年，Intel推出了第一款16位单片机Intel 8086，这使得单片机的运算能力和扩展性得到了显著提升，进一步推动了单片机技术的发展。
随后，各大芯片制造商纷纷推出自己的单片机产品，包括Motorola、Zilog等。
3. 单片机的进一步发展20世纪80年代，单片机逐渐成为工业控制、通信、汽车电子等领域的主力产品。
为了满足不同应用场景的需求，各大厂商开始推出更多种类的单片机，包括低功耗单片机、高性能单片机等。
此时，单片机的存储容量、处理速度和外设功能不断提升，为应用开发者提供了更多的可能性。
4. 单片机在智能化时代的发展随着计算机技术的不断进步，单片机的功能和性能得到了进一步提升。
21世纪以来，单片机已经演化为更加强大的系统级芯片，拥有更高的运算速度和更强的外设扩展能力。
同时，单片机也开始广泛应用于物联网、人工智能等领域，成为智能化时代的重要组成部分。
5. 单片机的未来发展趋势展望未来，随着人工智能、自动驾驶、物联网等领域的不断发展，单片机的需求将持续增长。
为了满足更高的性能和能耗要求，单片机将更加注重集成度的提升和工艺的创新。
同时，人们对于单片机的易用性和开发效率也提出更高的期望，这将推动单片机的开发工具和生态系统的进一步完善。
