5.3 直流伺服电机原理
直流伺服电机的工作原理
直流伺服电机的工作原理
直流伺服电机的工作原理是通过直流电源提供的电流来产生磁场，进而实现转动。
其具体工作原理可以分为以下几个步骤：
1. 磁场产生：直流伺服电机内部配备永磁体或电磁线圈，通过通电产生磁场。
永磁体通常由稀土磁铁等材料制成，电磁线圈则通过涂布绕制或插绕在电机的转子和定子之间。
2. 当电机接通电源时，电流通过电磁线圈流过，产生磁场。
根据电磁感应定律，磁场会产生一个垂直于电流方向和磁场方向的力矩，这个力矩会使电机开始转动。
3. 电机控制：为了使电机能够实现精确的转动控制，需要使用电机控制器。
控制器通常会测量电机的速度和位置，并根据设定的目标值调整电机的输出，以便实现准确的转动。
4. 反馈控制：为了能够实现闭环控制，直流伺服电机通常会根据反馈信号进行调整。
通过使用编码器或其他类型的位置传感器来测量电机的位置和速度，控制器可以实时监控电机的运动状态，并根据需要对电机的输出进行调整。
总的来说，直流伺服电机的工作原理可以归结为通过控制电流产生磁场，利用磁场力矩驱动电机转动，并使用控制器对电机进行自动化控制。
这种工作原理使得直流伺服电机在许多自动化和精密控制应用中被广泛使用。
直流伺服电机的工作原理
直流伺服电机的工作原理
直流伺服电机是一种利用直流电源驱动的电动机。
其工作原理基于电磁感应的原理，主要包括电磁场产生、电力转换和闭环控制三个方面。
首先是电磁场产生，直流伺服电机内部有一组永磁体和一组电磁线圈。
当电流通过电磁线圈时，会产生一个磁场，该磁场将与永磁体的磁场相互作用，从而产生一个力矩。
可以通过改变电流的大小和方向来控制电磁场的强弱和极性，进而实现力矩的调节。
然后是电力转换的过程。
直流伺服电机通常通过直流电源供电，电源提供的直流电流经过控制器进行调节和分配。
控制器根据系统需求，通过改变电流的幅值和极性来控制伺服电机的运动。
电流经过电机的线圈时，会产生电流与磁场相互作用的力矩，从而驱动电机转动。
同时，电流也会通过电机的线圈产生电阻损耗和铜损耗。
最后是闭环控制，直流伺服电机通常配备反馈装置，如编码器或霍尔传感器。
这些传感器可以实时监测电机的转动角度和速度，并将信息反馈给控制器。
控制器通过对反馈信号的比较和计算，实时调整电流的输出，以使得电机的位置或速度达到预定的目标。
这种闭环控制可以保证伺服电机在不同负载和工况下的稳定性和精度。
综上所述，直流伺服电机的工作原理主要包括电磁场产生、电力转换和闭环控制三个方面。
通过调节电磁场的大小和方向，
利用电力转换将电能转化为力矩，然后通过闭环控制使电机按照预定目标进行位置或速度调节。
这种原理使得直流伺服电机在许多领域中得到广泛应用，包括工业自动化、机械加工、机器人技术等。
直流伺服电机工作原理
直流伺服电机工作原理
直流伺服电机是一种常用于自动控制系统的电机类型。
它的工作原理基于直流电的作用力和磁场的相互作用。
直流伺服电机由电机本体、编码器和控制器组成。
电机本体通常由定子和转子构成。
定子是由线圈绕制而成，它产生磁场。
转子是电机的旋转部分，带有永磁体或通过电流激励而成为电磁体。
编码器是一种用于测量电机角度位置和速度的装置。
控制器接收编码器的信息，并根据预设的控制算法来控制电机的运动。
在工作过程中，直流伺服电机的控制器通过改变电流的方向和大小，调节电机的角度和速度。
电机本体的定子电流产生一个磁场，而转子的磁场与定子的磁场相互作用，产生力矩。
根据电流和角度的变化，控制器不断地调整电机的控制信号，使电机达到所需的位置和速度。
直流伺服电机的优点是具有较高的动态响应能力和精确控制性能。
它能够快速准确地响应输入信号，并在瞬间改变转速和转矩。
这使得直流伺服电机广泛应用于需要快速精确运动的领域，如机器人、自动控制系统、数控机床等。
总之，直流伺服电机的工作原理是通过控制器调节电流和磁场相互作用的方式来实现精确控制和调节电机的位置和速度。
它的优势在于高动态响应和精确性能，使其在许多自动控制系统中得到广泛应用。
伺服电机工作原理
伺服电机工作原理伺服电机是一种能够生成旋转力矩的电动机，具有高精度、高可靠性和高性能等特点，广泛应用于工业控制领域。
其工作原理主要包括电机部分和控制部分两个方面。
1.电机部分的工作原理：伺服电机一般由电机本体、编码器和控制器三部分组成，其工作原理如下：(1)电机本体：伺服电机通常采用直流无刷电机或步进电机，其核心部分是由转子、定子和磁铁等组成。
电流通过转子上的线圈，产生的磁场与磁铁产生的磁场相互作用，使转子产生旋转力矩。
(2)编码器：伺服电机通常配备有高精度的编码器，用于测量电机转子的位置和速度。
编码器将信号传递给控制器，控制器根据编码器反馈的信息来调整电机的输出。
(3)控制器：控制器根据编码器反馈的信息，实时计算电机的位置偏差，并根据设定的目标位置来调整电机的输出，使其达到设定的位置、速度和力矩要求。
控制器通常采用闭环控制，利用PID控制算法来调节电机的输出。
2.控制部分的工作原理：伺服电机的控制部分主要包括驱动器和控制器两个方面，其工作原理如下：(1)驱动器：驱动器是将控制信号转换为电流或电压信号，用以驱动电机。
驱动器通常具有高功率放大器、电流/速度/位置闭环控制电路和电源供给等功能。
驱动器接收控制器发出的控制信号，并将其转换为电机的工作所需的电流或电压信号。
(2)控制器：控制器是伺服系统的核心部分，通常由嵌入式控制器、运算器和接口等组成。
控制器根据用户的输入和编码器的反馈信息，实时计算位置偏差，通过内部控制算法调整输出信号，以控制电机的运动。
控制器还可以实现参数设置、数据存储、通信和故障保护等功能。
综上所述，伺服电机的工作原理主要包括电机部分和控制部分两个方面。
电机部分通过电流与磁场的相互作用产生旋转力矩；编码器测量转子位置和速度，控制器根据编码器反馈信息实时调整电机输出；控制部分由驱动器将控制信号转换为电流或电压信号来驱动电机，控制器根据用户输入和编码器反馈信息实现闭环控制。
伺服电机凭借其高精度、高可靠性和高性能等特点，广泛应用于自动化控制领域。
直流伺服电机原理
直流伺服电机原理直流伺服电机是一种广泛应用于工业自动化领域的电机，其原理和工作方式具有一定特点和优势。
本文将介绍直流伺服电机的原理及其工作过程。
原理介绍直流伺服电机是一种能够根据外部控制信号调整输出角位置的电机。
其基本原理是利用电磁感应产生的磁场与永久磁铁的磁场相互作用，从而产生转矩。
直流伺服电机通过控制电压大小和方向，可以实现精确的位置控制。
工作过程1.电磁感应原理直流伺服电机的转子上有导线绕组，当通入电流时，导线中会产生磁场。
这个磁场与永久磁铁之间的相互作用产生了转矩，从而驱动电机运转。
2.控制回路直流伺服电机通常配备有控制回路，用于接收外部控制信号并调整电机的转速和位置。
控制回路可以根据不同的控制算法来实现位置闭环或速度闭环控制，以保证电机的准确性和稳定性。
3.编码器反馈为了实现更精确的位置控制，直流伺服电机通常会配备编码器模块，用于实时反馈电机的位置信息。
控制回路通过读取编码器信号，可以及时调整电机的输出，实现精确的位置控制。
4.功率驱动电机通常需要配备功率驱动模块，用于根据控制信号调整电机的电压和电流输入。
功率驱动模块可以根据电机的负载情况和运行要求来动态调整电机的输出功率，以确保电机的稳定性和可靠性。
应用领域直流伺服电机广泛应用于机械臂、自动化设备、数控机床等领域，其高精度、高效率的特点使其成为自动化领域的重要组成部分。
通过合理的控制和设计，直流伺服电机可以实现机械系统的高速、高精度运动，大大提高生产效率和产品质量。
总的来说，直流伺服电机通过电磁感应原理、控制回路、编码器反馈和功率驱动等模块的相互配合，实现了高精度、高效率的位置控制，为工业自动化带来了重大的便利和优势。

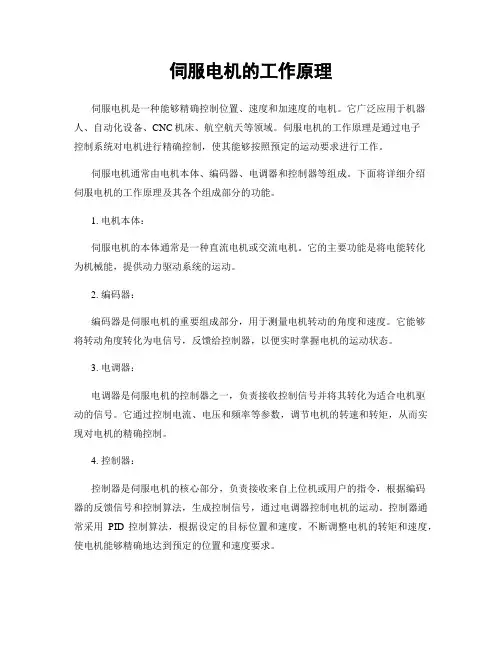

伺服电机的工作原理
伺服电机的工作原理伺服电机是一种能够精确控制位置、速度和加速度的电机。
它广泛应用于机器人、自动化设备、CNC机床、航空航天等领域。
伺服电机的工作原理是通过电子控制系统对电机进行精确控制，使其能够按照预定的运动要求进行工作。
伺服电机通常由电机本体、编码器、电调器和控制器等组成。
下面将详细介绍伺服电机的工作原理及其各个组成部分的功能。
1. 电机本体：伺服电机的本体通常是一种直流电机或交流电机。
它的主要功能是将电能转化为机械能，提供动力驱动系统的运动。
2. 编码器：编码器是伺服电机的重要组成部分，用于测量电机转动的角度和速度。
它能够将转动角度转化为电信号，反馈给控制器，以便实时掌握电机的运动状态。
3. 电调器：电调器是伺服电机的控制器之一，负责接收控制信号并将其转化为适合电机驱动的信号。
它通过控制电流、电压和频率等参数，调节电机的转速和转矩，从而实现对电机的精确控制。
4. 控制器：控制器是伺服电机的核心部分，负责接收来自上位机或用户的指令，根据编码器的反馈信号和控制算法，生成控制信号，通过电调器控制电机的运动。
控制器通常采用PID控制算法，根据设定的目标位置和速度，不断调整电机的转矩和速度，使电机能够精确地达到预定的位置和速度要求。
伺服电机的工作原理可以简单概括为：控制器接收到来自上位机或用户的指令，根据设定的目标位置和速度要求，通过控制算法计算出控制信号，经过电调器的处理后，驱动电机旋转。
同时，编码器实时测量电机的转动角度和速度，并将反馈信号发送给控制器。
控制器根据编码器的反馈信号与设定值进行比较，不断调整控制信号，使电机能够精确地达到目标位置和速度。
伺服电机的工作原理基于闭环控制系统，具有高精度、高可靠性和高稳定性的特点。
它能够实现精确的位置控制和速度控制，适用于对运动精度要求较高的应用场景。
伺服电机的应用范围广泛，不仅可以用于工业自动化领域，还可以用于医疗设备、机器人、航空航天等领域。
总结起来，伺服电机是一种能够精确控制位置、速度和加速度的电机。
低压直流伺服电机的原理是什么？直流伺服电机在各种应用中有哪几类？直流伺服的基本结构是什么？
低压直流伺服电机的原理是什么？直流伺服电机在各种应用中有哪几类？直流伺服的基本结构是什么？低压直流伺服电机原理直流伺服电机的基本工作原理与普通直流电动机完全相同，依靠电枢电流与气隙磁通的作用产生电磁转矩，使伺服电动机转动。
通常采用电枢控制方式，即在保持励磁电压不变的条件下，通过改变电枢电压来调节转速。
电枢电压越小，则转速越低；电枢电压为零时，电动机停转。
由于电枢电压为零时电枢电流也为零，电动机不产生电磁转矩，不会出现“自转”。
低压直流伺服电机基本结构直流伺服电机动实质是容量较小的普通直流电机，有他励式和永磁式两种，其结构与普通直流电动机的结构基本相同。
杯形电枢直流伺服电机的转子由非磁性材料制成空心杯形圆筒，转子较轻而使转动惯量小，响应快速。
转子在由软磁材料制成的内、外定子之间旋转，气隙较大。
无刷直流伺服电机用电子换向装置代替了传统的电刷和换向器，使之工作更可靠。
它的定子铁心结构与普通直流电动机基本相同，其上嵌有多相绕组，转子用永磁材料制成。
低压直流伺服电机应用分类由于直流伺服马达既具有交流马达的结构简单、运行可靠、维护方便等一系列优点，又具有直流马达的运行效率高、无励磁损耗以及调速性能好的特点，故在当今国民经济的各个领域，如医疗器械、仪表仪器、化工、轻纺以及家用电器等方面的应用日益普及。
直流伺服马达的应用主要分为以下几类:定速驱动机械一般不需要调速的领域以往大多是采用三相或单相交流异步和同步电机。
随着电力电子技术的进步，在功率不大于KW10且连续运行的情况下，为了减少体积，节省材料，提高效率和降低能耗，越来越多的电机正被直流伺服马达逐步取代，这类应用:有自动门、电梯、水泵、风机等。
而在功率较大的场合，由于一次成本和投资较大，除了永磁电机外还要增加驱动器，因此目前较少有应用。
调速驱动机械速度需要任意设定和调节，但控制精度要求不高的调速系统分为两种:一种是开环调速系统，另一种是闭环调速系统(此时的速度反馈器件多采用低分辨率的脉冲编码器或交、直流测速等)。
伺服电机的工作原理
伺服电机的工作原理伺服电机是一种能够精确控制位置、速度和加速度的电动机，广泛应用于工业自动化、机器人、CNC机床等领域。
它通过内置的反馈机制，能够实时监测电机的运动状态，并根据设定的控制指令进行调整，以达到精准的运动控制。
伺服电机的工作原理可以分为三个主要部分：电机部分、传感器部分和控制部分。
1. 电机部分：伺服电机通常采用直流电机或交流电机作为驱动源。
直流电机通常由电枢和永磁体组成，通过电枢和永磁体之间的相互作用产生转矩。
交流电机则通过交流电源提供的电流和磁场之间的相互作用产生转矩。
2. 传感器部分：伺服电机内置了一种或多种传感器，用于实时监测电机的位置、速度和加速度等参数。
常用的传感器包括编码器、霍尔传感器和光电传感器等。
编码器可以精确测量电机转子的位置，霍尔传感器可以检测电机的磁场变化，光电传感器可以测量电机转子的速度。
3. 控制部分：伺服电机的控制部分通常由控制器和驱动器组成。
控制器接收外部的控制指令，如位置、速度和加速度等，然后将这些指令转化为电机可以理解的信号。
驱动器负责将控制信号转化为电机驱动所需的电流和电压，并将这些信号传递给电机。
控制器和驱动器之间通过反馈信号进行通信，以实现闭环控制。
伺服电机的工作过程如下：1. 控制器接收到外部的控制指令，比如要求电机转到特定位置。
2. 控制器通过与传感器交互，获取电机当前的位置信息。
3. 控制器将当前位置与目标位置进行比较，并计算出电机需要调整的距离和速度。
4. 控制器将调整后的指令转化为电机可以理解的信号，并发送给驱动器。
5. 驱动器接收到控制信号后，根据信号的大小和方向，控制电机产生相应的转矩和速度。
6. 电机根据驱动器提供的电流和电压，开始运动，并将运动过程中的位置信息反馈给控制器。
7. 控制器根据反馈信号对电机的运动进行实时调整，以确保电机能够准确到达目标位置。
8. 重复以上步骤，直到电机达到目标位置或停止工作。
伺服电机的工作原理可以通过以下实例进行进一步理解：假设有一个机器人臂，需要将一个物体从A点移动到B点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
伺服电机及其控制方法
第1讲 直流有刷电机原理
陈晓鹏
伺服电机及其控制方法培训教程
• 本讲提纲
直流伺服电动机原理
• 什么是直流伺服电机 • 直流伺服电机的结构及工作原理 • 直流伺服的电机分类 • 直流伺服电机的特性
伺服电机及其控制方法培训教程
• 什么是直流电机 是将机械能转换为直流电能或将直流电能 转换为机械能的一种装置。 把机械能转换为电能的直流电机称为直流 发电机(dc generators)，把电能转换为机 械能的直流电机称为直流电动机(dc motor)。
电枢绕组允许通过的电流（A）。
伺服电机及其控制方法培训教程
额定转速ne：指电机在额定电压、额定电流和额
定功率情况下运行的电机转速（r/min）。
伺服电机及其控制方法培训教程
速度控制原理
直流电机的输出电磁转 矩表达式：
T f av D 2 N B av li a D 2 N
l 2 a 2
3、动态特性
从原来的稳定状态到新的稳定状态，存在一个过渡过 程，这就是直流电机的动态特性。
伺服电机及其控制方法培训教程
机械特性
在输入的电枢电压Ua保持不变时，电机的转速n随电磁转 矩M变化而变化的规律，称直流电机的机械特性。 直流电机的机械特性曲线： K值大表示电磁转矩的变化引起 电机转速的变化大，这种情况称 直流电机的机械特性软；反之， 斜率K值小，电机的机械特性硬。 在直流伺服系统中，总是希望电 机的机械特性硬一些，这样，当 带动的负载变化时，引起的电机 转速变化小，有利于提高直流电 机的速度稳定性和工件的加工精 度。 功耗增大。
伺服电机及其控制方法培训教程
直流伺服电机的基本特性： 1、机械特性
在输入的电枢电压Ua保持不变时，电机的转速n随电 磁转矩M变化而变化的规律，称直流电机的机械特性。
2、调节特性
直流电机在一定的电磁转矩M（或负载转矩）下电机 的稳态转速n随电枢的控制电压Ua变化而变化的规律， 被称为直流电机的调节特性。
l
I a 2 p
N
pN 2 a
I a CT I a
CT
pN 2 a
称为转矩常数，与电机结构有关的参数
伺服电机及其控制方法培训教程
控制直流伺服电机电磁转矩和速度的方法： （1）改变电枢电压 U a 即改变电枢电流 I （2）改变励磁电流 I f 即改变磁通
a
线性好，控制方便，相应速度快，输出转矩大
伺服电机及其控制方法培训教程
速度控制技术指标
（1）调速范围D—电机在额定负载下
D n max n min
（2）静差度S—电机由理想空载增加到额定负载 时转速降落 n e 与理想转速 n 0 之比 n0 ne ne s n0 n0 （3）调速的平滑性Q—两个相近转速之比 Q Q越接近于1，平滑性越好
伺服电机及其控制方法培训教程
调节特性
直流电机在一定的电磁转矩M（或负载转矩）下电机的稳态转速n随电 枢的控制电压Ua变化而变化的规律，被称为直流电机的调节特性。
直流电机的调节特性曲线 斜率K反映了电机转速n随控制电压Ua的变化而变化快慢的关系，其值大小 与负载大小无关，仅取决于电机本身的结构和技术参数。
直流伺服电机的选择，是根据被驱动机械的负载转矩、运 动规律和控制要求来确定
伺服电机及其控制方法培训教程
主要参数
额定功率Pe：指轴上输出的机械功率，它等于额
定电压、额定电流及额定效率的乘积，即PN= UNINhN。
额定电压Ue：电机长期安全运行时所能承受的电
压（V）。
额定电流Ie：指电机按规定的工作方式运行时，
伺服电机及其控制方法培训教程
直流电动机的结构
伺服电机及其控制方法培训教程
（1）定子：定子磁极磁场由定子的磁极产生。根据 产生磁场的方式，直流伺服电机可分为永磁式和 电磁式。永磁式磁极由永磁材料制成，电激式磁 极由冲压硅钢片叠压而成，外绕线圈通以直流电 流便产生恒定磁场。 （2）转子：又称为电枢，由硅钢片叠压而成，表面 嵌有线圈，通以直流电时，在定子磁场作用下产 生带动负载旋转的电磁转矩。 （3）电刷和换向片：为使所产生的电磁转矩保持 恒定方向，转子能沿固定方向均匀的连续旋转， 电刷与外加直流电源相接，换向片与电枢导体相 接。
分类：
直流伺服电机的种类
小惯量直流电机——印刷电路板的自动钻孔机
中惯量直流电机（宽调速直流电机）——数控 机床的进给系统 大惯量直流电机——数控机床的主轴电机 特种形式的低惯量直流电机
伺服电机及其控制方法培训教程
主要技术参数：
额定功率Pe 额定电压Ue 额定电流Ie 额定转速ne 额定转矩MIe 调速范围D
伺服电机及其控制方法培训教程
换向器和电刷的作用
在直流电动机中，换向器和电刷的共同作用： （1）将刷间的直流电逆变成线圈中的交流电； （2）把外面不转的电路与转动的电路联接。
伺服电机及其控制方法培训教程
直流电机的机构
伺服电机及其控制方法培训教程
• பைடு நூலகம்流电机分类
• 永磁式 • 电磁式
伺服电机及其控制方法培训教程
ni n i 1
直流电机空载是指电机对外无功率
输出、不带负载空转的一种状态。
直流电机空载时，励磁绕组内有励
磁电流，电动机电枢电流很小可忽 略
伺服电机及其控制方法培训教程
直流伺服电机的机构
伺服电机及其控制方法培训教程
• 直流电机的特点
调速性能好。所谓“调速性能”，是指电动 机在一定负载的条件下，根据需要，人为地 改变电动机的转速。直流电动机可以在重负 载条件下，实现均匀、平滑的无级调速，而 且调速范围较宽。 起动力矩大。可以均匀而经济地实现转速调 节。因此，凡是在重负载下起动或要求均匀 调节转速的机械，例如大型可逆轧钢机、卷 扬机、电力机车、电车等，都用直流电动机 拖动。
伺服电机及其控制方法培训教程
动态特性
从原来的稳定状态到新的稳定状态，存在一个过渡过程，这就是直流电机的动 态特性。
t T t KU a 1 e m
决定时间常数的主要因素有：惯性J的影响、电枢回路电阻Ra的影响、机械 特性硬度的影响。
伺服电机及其控制方法培训教程
