LCD单色液晶屏的基本分类

LCD单色液晶屏的基本分类

LCD单色液晶屏的基本分类
LCD单色液晶屏又称为黑白屏。

是只能够显示出单一的颜色的液晶屏。

通过更改偏光片可以制作成为黑底白字、蓝底白字、黄底黑字、黄绿底黑字等。

单色液晶屏上最大的优势就是:工艺简单成熟、成本低。

单色液晶屏有许多种的分类,分别如下:
显示的内容分类:段码液晶屏,图形点阵液晶屏(分别带有中文字库和不带有中文字库),字符液晶屏
2、工艺分类:段码液晶屏,COB液晶屏,COG液晶屏,TAB液晶屏
3、背光颜色分类:黄绿屏,蓝屏,灰屏
4、液晶玻璃材料分类:VA,TN,HTN,STN,FSTN。

5、点阵类型分类:12232,12832,12864,19264,160128,160160,24064,240120,320240等等
以上是一些常用的分类方式,还可以从工作的温度、视角方向等方面来分类。

罗姆液晶专业的工业液晶屏,液晶模块生产厂家,专业生产彩屏TFT,LCD 液晶屏,黑白点阵屏,工业触摸屏,车载液晶屏,触摸液晶屏,定制段码屏,欢迎来电选型!。

液晶屏工作原理介绍

液晶屏工作原理介绍

LCD液晶屏工作原理介绍
随着汽车的智能化,各种LCD屏幕使用的越来越多,这里就结合图文介绍以下LCD显示屏的工作原理。

一、彩色液晶屏的工作原理
液晶屏构造示意图
1、偏光板:有两层偏光板主要是改变光的偏振角度,使入射光(背光)有一定的偏振角度,并将出射光偏转角度转换成亮度信息。

2、玻璃基板:有两层玻璃基板,主要是为了使内部的液晶以及TFT驱动晶体管有一个载体。

3、透明导电膜:有两层透明导电膜;一层包含像素电极、驱动晶体管(TFT);另一层是液晶的对向电极。

4、滤光网格:划分出RGB(红绿蓝)网格,每个网格可以透过不同颜色的光,每组RGB 形成每个像素的颜色。

5、液晶层:两层透明导电膜之间填充的是液晶,液晶两端加上不同的电压,内部晶体排列方式发生变化,对偏振光的偏转角度不同,光透过第二层偏光板光强就不同,所以就形成了一个像素的亮度,许多不同颜色、亮度的像素横竖排列,可形成任意需要显示的画面。

二、单色液晶屏:
仪表面板-单色液晶屏
改变彩色液晶屏中的滤光网格的彩色形状,液晶屏就只能显示一种颜色,这就是单色液晶屏;
我们常用的单色液晶屏分正显屏,负显屏;
两层偏光板偏光角度互为垂直,为正显屏,表现为白底黑字。

两层偏光板偏光角度互为平行,为负显屏,表现为黑底白字,黑底白字的液晶屏幕,丝印不同的颜色可使图形呈现出一定的彩色,负显屏需背光光源。

LCD液晶显示器简介

LCD液晶显示器简介

LCD1602液晶显示器简介一概述液晶(Liquid Crystal)是一种高分子材料,因其特殊的物理、化学、光学特性,广泛应用轻薄显示器上。

液晶显示器(Liquid Crystal Display,LCD)的主要原理是以电流刺激液晶分子产生点、线、面并配合背部灯管构成画面。

各种型号的液晶通常是按照显示字符的行数或液晶点阵的行、列数来命名。

例如,1602表示每行显示16个字符,一共可以显示两行。

这类液晶通常称为字符型液晶,只能显示ASCII码字符。

12232表示液晶显示画面由122列、32行组成,共有122*32个点来显示各种图形。

用户可以通过程序控制这些点中任何一个点显示或不显示,从而构成各种图形画面。

因此,12232称为图形型液晶。

液晶体积小,功耗低,显示操作简单。

但其有致命的弱点,即使用温度范围很窄。

通用型液晶工作温度为0到+55摄氏度,存储温度为-20到+60摄氏度。

二 LCD16021 1602的外形尺寸(毫米)2 主要技术参数3接口信号说明4 基本操作时序4RAM地址映射图控制器内部带有80B的RAM缓冲区。

对应关系如下图所示。

向图中的00~0F、40~4F地址中的任意处写入显示数据时,液晶可立即显示出来;当写入到10~27或50~67地址时,必须通过移屏指令将他们一移入可显示区域方可正常显示。

1602液晶模块内部的字符发生存储器(CGROM)已经存储了160个不同的点阵字符图形,如下表所示。

这些字符有:阿拉伯数字、英文字母的大小写、常用的符号、和日文假名等,每一个字符都有一个固定的代码,比如大写的英文字母“A”的代码是01000001B(41H),显示时模块把地址41H中的点阵字符图形显示出来,我们就能看到字母“A”。

6状态字说明说明:原则上每次对控制器进行读写操作前,都必须进行读写检测,确保STA7为0。

实际上,由于单片机的操作速度慢于液晶控制器的反应速度,因此可以不进行检测,或只进行简短的延时即可。

LCD液晶显示器的优缺点1

LCD液晶显示器的优缺点1

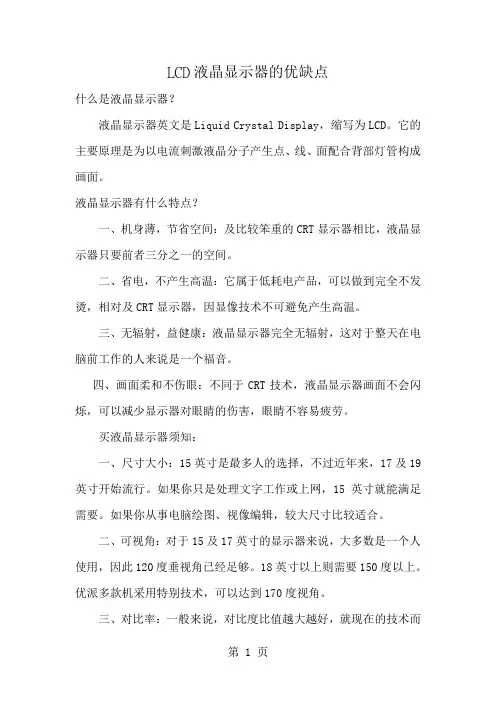

LCD液晶显示器的优缺点什么是液晶显示器?液晶显示器英文是Liquid Crystal Display,缩写为LCD。

它的主要原理是为以电流刺激液晶分子产生点、线、面配合背部灯管构成画面。

液晶显示器有什么特点?一、机身薄,节省空间:及比较笨重的CRT显示器相比,液晶显示器只要前者三分之一的空间。

二、省电,不产生高温:它属于低耗电产品,可以做到完全不发烫,相对及CRT显示器,因显像技术不可避免产生高温。

三、无辐射,益健康:液晶显示器完全无辐射,这对于整天在电脑前工作的人来说是一个福音。

四、画面柔和不伤眼:不同于CRT技术,液晶显示器画面不会闪烁,可以减少显示器对眼睛的伤害,眼睛不容易疲劳。

买液晶显示器须知:一、尺寸大小:15英寸是最多人的选择,不过近年来,17及19英寸开始流行。

如果你只是处理文字工作或上网,15英寸就能满足需要。

如果你从事电脑绘图、视像编辑,较大尺寸比较适合。

二、可视角:对于15及17英寸的显示器来说,大多数是一个人使用,因此120度垂视角已经足够。

18英寸以上则需要150度以上。

优派多款机采用特别技术,可以达到170度视角。

三、对比率:一般来说,对比度比值越大越好,就现在的技术而言,所有尺寸的液晶显示器亮度最基本的对比率应该以400:1。

四、亮度:对于用电脑处理文书工作的人来说,250nits亮度已经足够;如果你经常玩电脑游戏,观看数码光碟(DVD)或电视,那么就必须选择450nits亮度。

五、反应时间:反应时间至少低于40毫秒(ms)才会出现托影的动态影像,就目前产品来说,拥有低于25毫秒的反应时间的彩色液晶显示器应是你基本考量之一。

但若是以欣赏动画影片或玩线上游戏,建议选择16ms反应时间的机型。

六、亮点:市场上没有一定标准,但是每个彩色液晶显示器的亮点不应超过5个。

液晶显示器的缺点现在市面上有很多低价的14、15英寸液晶显示器出售,许多商家也将液晶吹捧到天上去了,诚然,液晶有不少非常明显的优点,只是由于各种原因,目前出售的低价位液晶都只是属于液晶产品里面的“低端”,本身有不少先天的缺点,下面我们来详细分析一下到底这些液晶显示器有什么缺点。

lcd屏的结构和工作原理

lcd屏的结构和工作原理

lcd屏的结构和工作原理LCD屏的结构和工作原理一、引言随着科技的不断进步,液晶显示技术已经成为了现代电子产品中最常见的显示技术之一。

LCD(Liquid Crystal Display)屏作为一种广泛应用的显示技术,其结构和工作原理备受关注。

本文将深入探讨LCD屏的结构和工作原理,以便更好地理解LCD屏的工作原理以及其在电子产品中的应用。

二、LCD屏的结构LCD屏由多个层次的结构组成,主要包括背光源、偏振器、玻璃基板、液晶层、透明电极和色彩滤光片等部分。

1. 背光源:背光源位于LCD屏的背面,其作用是提供光源供给LCD屏显示。

常用的背光源包括冷阴极荧光灯(CCFL)和LED背光灯。

2. 偏振器:偏振器是LCD屏的第一层,它的作用是对光进行偏振处理,只允许特定方向的光通过。

3. 玻璃基板:玻璃基板是液晶显示屏的主要支撑结构,也是液晶分子定向的基础。

玻璃基板上涂有透明电极,用于控制液晶分子的取向。

4. 液晶层:液晶层是LCD屏的核心部分,由液晶分子组成。

液晶分子的取向会受到控制电压的影响,从而实现液晶屏的显示效果。

5. 透明电极:透明电极位于玻璃基板上,用于施加电场到液晶分子上,从而改变液晶分子的取向。

6. 色彩滤光片:色彩滤光片位于液晶层的上方,用于调节光的颜色,实现彩色显示效果。

三、LCD屏的工作原理LCD屏的工作原理是基于液晶分子的光学特性,通过改变液晶分子的取向来控制光的透过与阻止。

1. 原理概述液晶分子是长而细的有机分子,具有各向异性。

在没有电压作用下,液晶分子呈现出一种特定的取向,使得光无法通过。

当施加电压时,液晶分子的取向发生改变,光得以通过,从而形成图像。

2. 电场效应液晶分子的取向可以受到电场的影响,电场作用下液晶分子会发生旋转或排列变化。

这是因为液晶分子的取向与电场的方向有关。

当电场施加到液晶分子上时,液晶分子会根据电场的方向进行旋转或排列,从而改变光的透过性。

3. 液晶分子的取向液晶分子的取向是通过透明电极施加的电场来控制的。

lcd屏的结构和工作原理

lcd屏的结构和工作原理

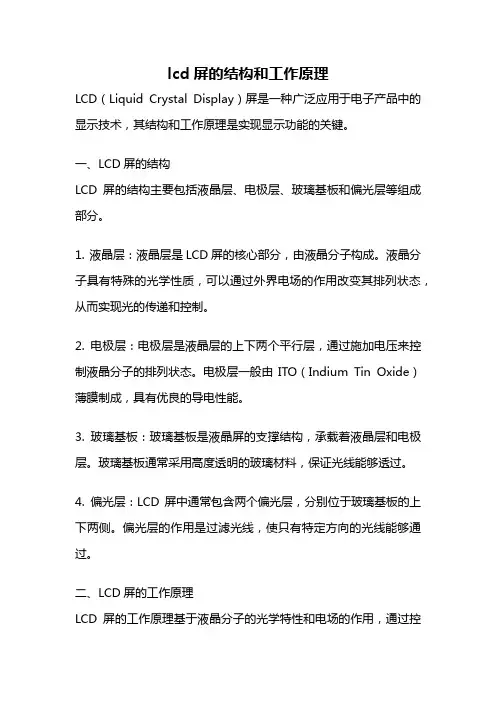

lcd屏的结构和工作原理LCD(Liquid Crystal Display)屏是一种广泛应用于电子产品中的显示技术,其结构和工作原理是实现显示功能的关键。

一、LCD屏的结构LCD屏的结构主要包括液晶层、电极层、玻璃基板和偏光层等组成部分。

1. 液晶层:液晶层是LCD屏的核心部分,由液晶分子构成。

液晶分子具有特殊的光学性质,可以通过外界电场的作用改变其排列状态,从而实现光的传递和控制。

2. 电极层:电极层是液晶层的上下两个平行层,通过施加电压来控制液晶分子的排列状态。

电极层一般由ITO(Indium Tin Oxide)薄膜制成,具有优良的导电性能。

3. 玻璃基板:玻璃基板是液晶屏的支撑结构,承载着液晶层和电极层。

玻璃基板通常采用高度透明的玻璃材料,保证光线能够透过。

4. 偏光层:LCD屏中通常包含两个偏光层,分别位于玻璃基板的上下两侧。

偏光层的作用是过滤光线,使只有特定方向的光线能够通过。

二、LCD屏的工作原理LCD屏的工作原理基于液晶分子的光学特性和电场的作用,通过控制电场的变化来控制液晶分子的排列状态,从而实现光的传递和控制。

1. 液晶分子的排列:液晶分子在没有电场作用时呈现无序排列状态,无法传递光线。

当外界施加电场时,液晶分子会按照电场的方向进行排列,形成有序的结构。

2. 光的传递:液晶分子排列后,会改变光线的偏振方向。

经过第一个偏光层的滤波,只有特定方向的光线能够通过。

然后通过液晶层,光线的偏振方向会根据液晶分子的排列状态发生变化,进而控制光线的透过程度。

3. 电场控制:通过控制电极层施加的电压,可以改变液晶分子的排列状态。

当电压为零时,液晶分子呈现无序排列,光线无法透过,显示为黑色。

当施加适当的电压时,液晶分子排列有序,光线能够透过,显示为亮色。

4. 色彩显示:LCD屏通常采用三原色原理来显示彩色图像。

通过在液晶层中加入RGB(红、绿、蓝)三种颜色的滤光片,控制液晶分子的排列状态来实现不同颜色的显示。

LCD显示器参数详解

LCD显示器参数详解

LCD显示器参数详解LCD(Liquid Crystal Display)即液晶显示器,是一种使用液晶技术作为图像显示的平板显示器。

它具有轻薄、省电、高分辨率等优点,广泛应用于电脑、电视、手机等各种电子设备中。

LCD显示器的参数对于用户来说十分重要,下面详细介绍几个常见的参数:1.分辨率:分辨率指显示器屏幕上像素点的数量,常用的表示方法是横向像素数×纵向像素数,例如1920×1080。

分辨率越高,图像细节显示越清晰,但同时也需要更强的显卡支持。

常见的LCD显示器分辨率有1280×800、1920×1080、2560×1440等。

2.反应时间:反应时间指的是液晶显示器从接收到输入信号到显示器中心50%灰度的像素的从黑到白或白到黑的切换时间。

反应时间越短,显示器在切换快速运动画面时,图像残影现象就越不明显。

一般来说,反应时间在5ms以下的显示器可以满足大多数普通用户的需求。

3.视角:视角指的是从显示器正前方开始,用户在不改变眼睛高度的情况下,仍然可以清楚看到屏幕内容的最大角度。

一般来说,视角越大,用户从各个不同角度观看屏幕时,图像变化越小。

较好的LCD显示器视角可以达到178度。

4.亮度:亮度是指显示器屏幕显示的光强度。

亮度一般用尼特(nit)作为单位,表示每平方米的发光度。

亮度越高,视觉效果越好,但同时也会增加显示器的能耗。

对于常规使用来说,300到350尼特的亮度就已经足够。

5.对比度:对比度是指显示器在黑色和白色之间的亮度差异,也就是黑色和白色之间的色彩饱和度。

对比度越高,显示效果越好,颜色更鲜艳。

一般来说,1000:1的对比度在市面上常见。

6.色彩精度:7.刷新率:刷新率是指液晶显示器的图像刷新速度,用赫兹(Hz)表示,即每秒刷新的次数。

刷新率越高,画面切换越流畅,但同时也需要更强的显卡支持。

常见的液晶显示器刷新率有60Hz、75Hz、144Hz等。

lcd液晶屏原理

lcd液晶屏原理

lcd液晶屏原理
液晶屏原理是将液晶材料置于两片平行的透明电极之间。

液晶屏的工作原理是通过对液晶分子的操控来调节光线的透过程度,从而实现图像的显示。

在液晶屏的背光源打光后,光线首先通过一个偏振片。

在液晶屏的构造中有两层偏振片,分别称为前偏振片和后偏振片。

这两层偏振片是相互垂直的,即光线垂直通过前偏振片后,会被偏振成一个方向的光线。

当没有电流通入时,液晶分子处于无序排列的状态,无法转动偏振光的方向,因此电流无法通过液晶屏,屏幕会显示黑色。

但是当电流通过液晶分子时,它们会排列成特定的方向,从而转动偏振光的方向,使光线能够通过第二个偏振片,并显示出亮度。

液晶分子的排列是通过应用电场来实现的。

液晶屏的背后有一个透明电极层,当电流通过这一电极层时,会在液晶层中产生一个电场。

这个电场会影响液晶分子的排列,使其在特定的方向上旋转。

不同的电压可以导致液晶分子以不同的方式排列,从而实现显示不同的图像。

一般液晶屏都由许多细小的像素组成,每个像素都有自己的液晶分子。

控制像素的电压大小可以改变液晶分子的排列方式,从而控制每个像素的透过程度,使其显示出不同的亮度和颜色。

总结来说,液晶屏通过操控液晶分子的排列来调节光线的透过
程度,从而实现显示图像的目的。

这种原理使得液晶屏具有了较低的功耗、较薄的厚度和较高的分辨率等优势,使其成为广泛应用于各种电子设备中的主要显示技术之一。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

08.08.02 TEST 128x64 汉字显示OK
IO_ADDRESS equ 288h
DATA SEGMENT
HZ_TAB DW 0A3B3H,0A3B2H,0CEBBH,0CEA2H,0BBFAH,0BDCCH,0D1A7H,0CAB5H
DW 0D1E9H,0CFB5H,0CDB3H,0D5FDH,0D4DAH,0D1DDH,0CABEH,0D6D0H HZ_ADR DB ? ;存放显示行起始端口地址
DATA ENDS
code segment
assume cs:code,ds:data
START: MOV AX,DATA
MOV DS,AX
MOV DX,IO_ADDRESS
ADD DX,3
MOV AL,80H
OUT DX,AL;8255初始化
mov al,0ffh
mov dx,300H
out dx, al
CALL CLEAR ;LCD 清除
; CALL FUNCUP ;LCD 功能设置
LEA BX, HZ_TAB
MOV CH,2 ;显示第2行信息
CALL LCD_DISP
LEA BX, HZ_TAB
MOV CH,3 ; 显示第3行信息
CALL LCD_DISP
l1: jmp start ;l1
CLEAR PROC
MOV AL,0CH
MOV DX, IO_ADDRESS
OUT DX,AL;设置CLEAR命令
CALL CMD_SETUP ;启动LCD执行命令
RET
CLEAR ENDP
FUNCUP PROC
; MOV AL, 0fH ;LCD功能设置命令
; OUT DX, AL
; CALL CMD_SETUP
MOV AL, 34H ;LCD显示状态命令
OUT DX, AL
CALL CMD_SETUP
RET
FUNCUP ENDP
LCD_DISP PROC
LEA BX, HZ_TAB
CMP CH, 2
JZ DISP_SEC
MOV BYTE PTR HZ_ADR, 88H ;第三行起始端口地址
ADD BX,16 ;指向第二行信息
JMP next
DISP_SEC: MOV BYTE PTR HZ_ADR,90H
next: mov cl,8
continue: push cx
MOV AL,HZ_ADR
MOV DX, IO_ADDRESS
OUT DX, AL
CALL CMD_SETUP ;设定DDRAM地址命令
MOV AX,[BX]
PUSH AX
MOV AL,AH;先送汉字编码高位
MOV DX,IO_ADDRESS
OUT DX,AL
CALL DATA_SETUP ;输出汉字编码高字节
CALL DELAY ;延迟
POP AX
MOV DX,IO_ADDRESS
OUT DX, AL
CALL DATA_SETUP ;输出汉字编码低字节
CALL DELAY
INC BX
INC BX;修改显示内码缓冲区指针
INC BYTE PTR HZ_ADR ;修改LCD显示端口地址
POP CX
DEC CL
JNZ CONTINUE
RET
LCD_DISP ENDP
CMD_SETUP PROC
MOV DX,IO_ADDRESS ;指向8255端口控制端口
ADD DX,2
NOP
MOV AL,00000000B ;PC1置0,pc0置0 (LCD I端=0,W端=0)
OUT DX, AL
call delay
NOP
MOV AL,00000100B ;PC2置1 (LCD E端=1)
OUT DX, AL
NOP
call delay
MOV AL, 00000000B ;PC2置0,(LCD E端置0)
OUT DX, AL
call delay
RET
CMD_SETUP ENDP
DATA_SETUP PROC
MOV DX,IO_ADDRESS ;指向8255控制端口
ADD DX,2
MOV AL,00000001B ;PC1置0,PC0=1 (LCD I端=1)
OUT DX, AL
NOP
call delay
MOV AL,00000101B ;PC2置1 (LCD E端=1)
OUT DX, AL
NOP
call delay
MOV AL, 00000001B ;PC2置0,(LCD E端=0)
OUT DX, AL
NOP
call delay
RET
DATA_SETUP ENDP
DELAY PROC
push cx
push dx
MOV CX, 0fffh
x1: loop x1
pop dx
pop cx
RET
DELAY ENDP
code ends
end start
/************************/
/* LCD汉字显示 */
/************************/
#include <stdio.h>
#include <conio.h>
#include"ApiExusb.h"
#pragma comment(lib,"ApiExusb.lib")
char
lcd2[16]={0xa3,0xb3,0xa3,0xb2,0xce,0xbb,0xce,0xa2,0xbb,0xfa,0xbd,0xcc,0xd1,0xa7,0xca,0 xb5};
char
lcd3[16]={0xd1,0xe9,0xcf,0xb5,0xcd,0xb3,0xd5,0xfd,0xd4,0xda,0xd1,0xdd,0xca,0xbe,0xd6,0 xd0};
void clear();
void cmdsetup();
void datasetup();
void main()
{
int i;
printf("Press any key to begin!\n\n");
getch();
if(!Startup()) /*打开设备*/
{
printf("ERROR: Open Device Error!\n");
return;
}
PortWriteByte(0x28b,0x80); /*设8255为方式0,C口输出,A口输出*/
clear();
PortWriteByte(0x288,0x90);
cmdsetup();
Sleep(10);
for (i=0;i<16;i++)
{
PortWriteByte(0x288,lcd2[i]);
datasetup();
};
PortWriteByte(0x288,0x88);
cmdsetup();
Sleep(10);
for (i=0;i<16;i++)
{
PortWriteByte(0x288,lcd3[i]);
datasetup();
};
Cleanup(); /*关闭设备*/
}
void clear()
{
PortWriteByte(0x288,0x0c);
cmdsetup();
}
void cmdsetup()
{
PortWriteByte(0x28a,0x00); Sleep(1);
PortWriteByte(0x28a,0x04); Sleep(1);
PortWriteByte(0x28a,0x00); Sleep(1);
}
void datasetup()
{
PortWriteByte(0x28a,0x01); Sleep(1);
PortWriteByte(0x28a,0x05);
Sleep(1);
PortWriteByte(0x28a,0x01); Sleep(1);。
