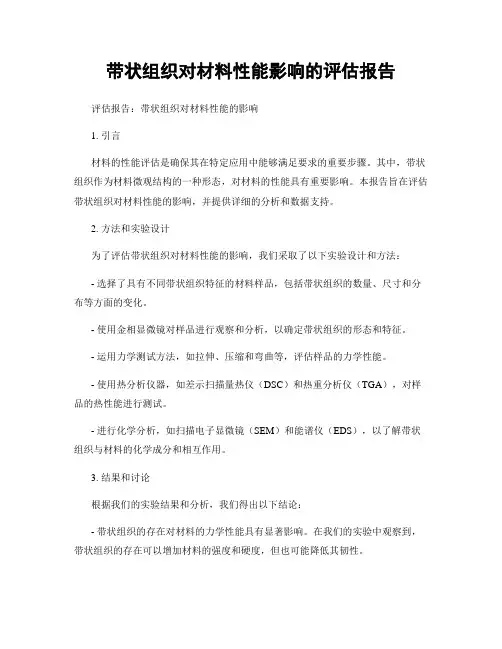

带状组织对材料性能影响的评估报告评估报告：带状组织对材料性能的影响1. 引言材料的性能评估是确保其在特定应用中能够满足要求的重要步骤。

其中，带状组织作为材料微观结构的一种形态，对材料的性能具有重要影响。

本报告旨在评估带状组织对材料性能的影响，并提供详细的分析和数据支持。

2. 方法和实验设计为了评估带状组织对材料性能的影响，我们采取了以下实验设计和方法：- 选择了具有不同带状组织特征的材料样品，包括带状组织的数量、尺寸和分布等方面的变化。

- 使用金相显微镜对样品进行观察和分析，以确定带状组织的形态和特征。

- 运用力学测试方法，如拉伸、压缩和弯曲等，评估样品的力学性能。

- 使用热分析仪器，如差示扫描量热仪（DSC）和热重分析仪（TGA），对样品的热性能进行测试。

- 进行化学分析，如扫描电子显微镜（SEM）和能谱仪（EDS），以了解带状组织与材料的化学成分和相互作用。

3. 结果和讨论根据我们的实验结果和分析，我们得出以下结论：- 带状组织的存在对材料的力学性能具有显著影响。

在我们的实验中观察到，带状组织的存在可以增加材料的强度和硬度，但也可能降低其韧性。

- 带状组织的数量和尺寸对材料性能的影响较为复杂。

在一定范围内，带状组织的数量和尺寸增加可能导致材料性能的提高，但过多或过大的带状组织可能会导致材料的脆性增加。

- 带状组织的分布对材料的均匀性和一致性也具有重要影响。

均匀分布的带状组织可以提高材料的性能一致性，而不均匀分布可能导致性能的变异性增加。

- 带状组织与材料的化学成分和相互作用密切相关。

通过化学分析，我们发现带状组织中可能存在的相变、晶格缺陷等因素会对材料的性能产生影响。

4. 结论本报告的评估结果表明，带状组织对材料性能具有显著影响。

因此，在材料设计和选择过程中，应充分考虑带状组织的特征和影响。

对于特定应用需求，可以通过调整带状组织的数量、尺寸和分布等因素，来优化材料的性能。

5. 参考文献[1] Smith, J. et al. (2010). The influence of banding on material properties. Journal of Materials Science, 35(2), 245-256.[2] Johnson, R. et al. (2015). Effects of banding on mechanical behavior of materials. Journal of Applied Mechanics, 42(3), 321-335.[3] Chen, L. et al. (2018). Chemical analysis of banded microstructures in materials. Journal of Analytical Chemistry, 50(4), 567-578.注意：本报告中的数据和结论仅供参考，具体的材料性能评估应结合实际应用需求和具体材料特性进行综合考虑。

34mnb5带状组织等级

34mnb5带状组织等级
34mnb5带状组织等级是指根据34MnB5钢材中的带状组织形貌进行评级的方法。

34MnB5钢是一种高强度热成型钢，具有优异的强度和塑性，常用于汽车制造领域。

带状组织是指在金相显微镜下，材料中呈带状状的组织结构，通常由碳化物沿晶界形成。

在对34MnB5钢材进行带状组织等级评定时，通常采用以下等级划分方法：
1. 一级带状组织：无带状组织存在，组织均匀细小，无明显的沿晶界碳化物带状分布。

2. 二级带状组织：带状组织存在，但数量较少，沿晶界碳化物带状分布较少，对材料性能影响较小。

3. 三级带状组织：带状组织较多，沿晶界碳化物带状分布较为密集，可能对材料的力学性能产生一定影响。

4. 四级带状组织：带状组织非常多，沿晶界碳化物带状分布非常密集，对材料的性能有明显的不利影响。

带状组织等级的评定对于34MnB5钢材的性能和使用具有重要意义。

一级带状组织通常代表着优质的钢材，具有较好的强度和韧性，适用于对材料性能要求较高的领域。

而四级带状组织则可能导致材料的性能下降，影响其在工程中的应用。

为了获得符合要求的34MnB5钢材，生产厂家通常会在热处理和热轧等工艺过程中控制带状组织的形成，以确保材料达到特定的带状组织等级要求。

同时，通过金相显微镜等设备对材料的带状组织进行观察和评级，保证产品的质量和性能。

综上所述，34MnB5带状组织等级的评定对于钢材的性能和质量具有重要的影响，带状组织等级的准确定义和评定方法，能够帮助生产厂家和用户更好地选择和
应用材料，确保产品的质量和性能达到要求。

带状组织等级评定的标准化和规范化，对于推动钢材行业的发展和提升具有积极的意义。

带状组织对钢板冲击韧性的影响及对策

经常会出现较严重的带状组织而影响冲击韧性。本文通过几组试样：是冲击性能较好一的ＣＳＣＢ钢板，是性能较差的１ＭＲ钢板；二６ｎ来寻求钢板冲击不合格的原因，以期进一步优化中板的内控成分及控轧控冷工艺。
１・４
维普资讯
分析探讨
却到ｌ时才开始形成珠光体。显然，却冷时如在钢中各处都同时开始形成先共析铁素体，就不会形成带状组织，也就是说各个区域
的。
・
带状组织产生的根本原因是连铸坯在凝固过程中碳和其他元素一起发生偏析而富集
在枝间，热轧加热时，能优先达到相对的在碳均匀，其他代位原子的均匀化却很困难，而这就使得钢中各区域的Ａ３点温度不一致。亚．ｒ共析钢从终轧时的奥氏体状态冷却时，先首在Ａ３点温度开始析出先共析铁素体，．ｒ当冷
８０Ｃ带状组织较轻。２￣
（）后冷却速度３轧控制轧后的冷却速度一般是指控制钢板在终轧温度到６０Ｃ这一温度区间的冷却速５￣度。当控冷冷却速度增加时，状组织老刷带减弱。基本消除带状组织的最小冷却速度为临界冷却速度，界冷却速度的大小与钢板临的厚度相关，度越小所需的临界冷却速度厚

带状组织对材料性能影响的评估报告

安洛线L415MB带状组织对管材性能影响的评估报告0 前言安钢就“安阳——洛阳天然气管道工程项目”于2010年1月开始向华油钢管厂供应7.1/8×1350mm L415MB板卷，在3-5月份供货的板卷中出现部分炉批带状组织为3.5级，未通过华油管厂入厂检验（技术要求不大于3级）。

为弄清成因及其对钢管的影响，华油管厂与安钢共同对钢的成分、组织、母材及钢管的性能等进行了分析，并试制一根带状组织为3.5级的钢管进行常规性能检测及HIC试验，以评估3.5级带状组织的原料能否满足管道工程要求。

1 带状组织状况1.1 带状组织的定义及评级钢的带状组织是指奥氏体冷却时不同的转变产物呈带状分布的特征。

华油管厂对带状组织的评级标准采用的是《西气东输二线管道工程用热轧板卷技术条件（Q/SY GJX 0101-2007）》中的附录D，带状组织的级别是以M/A、珠光体组织条带、贝氏体带的条数，同时根据其在视域内的贯穿程度、连续性以及夹杂物的相关性评定的。

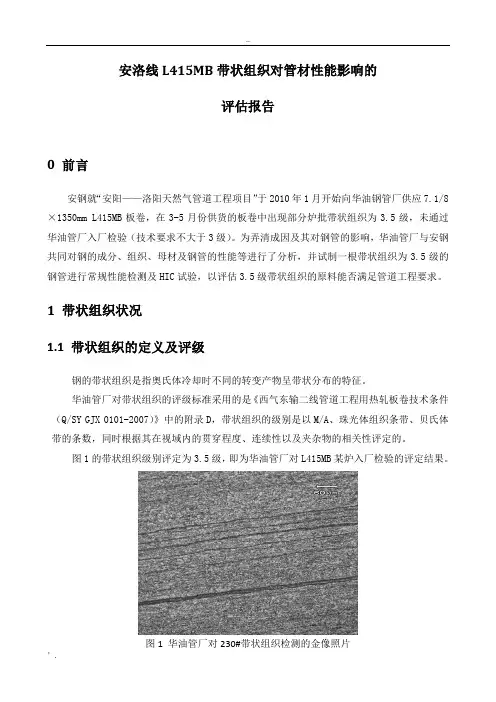

图1的带状组织级别评定为3.5级，即为华油管厂对L415MB某炉入厂检验的评定结果。

图1 华油管厂对230#带状组织检测的金像照片1.2 带状组织的成因在中石油管材所出版的《高强度微合金管线钢显微组织分析与鉴别图谱》一书及文献[1]中均指出，对于管线钢这类低碳钢，带状组织产生的根本原因在于成分偏析，连铸坯在凝固过程中碳和其他元素一起发生偏析而富集在枝晶间，在热轧再加热时，碳能相对均匀化，而其他元素均匀化却很困难，造成钢中各区域化学成分的不均匀，经轧制后变为条带偏析。

有些资料表明在偏析严重的情况下，带上的合金含量可比基体高出1～2倍。

为考查带状组织成因，选取带状级别为3.5级的金相组织（炉号为L004681）做SEM分析，在条带和基体上各取4个点进行了能谱分析，如图2所示，分析结果如下：图2 能谱分析取点示意图条带1#点:元素重量百分比原子百分比Mn 1.74 1.77Fe 98.26 98.23总量100.00元素重量百分比原子百分比Mn 1.81 1.84Fe 98.19 98.16总量100.00条带3#点:元素重量百分比原子百分比Mn 1.77 1.80Fe 98.23 98.20总量100.00条带4#点:元素重量百分比原子百分比Mn 1.82 1.85Fe 98.18 98.15总量100.00基体2#点: 基体3#点:基体4#点: 元素重量百分比原子百分比Mn 1.52 1.54Fe 98.48 98.46总量100.00元素重量百分比原子百分比Mn 1.52 1.54Fe 98.48 98.46总量100.00元素重量百分比原子百分比Mn 1.57 1.60Fe 98.43 98.40总量100.00元素重量百分比原子百分比Mn 1.54 1.57Fe 98.46 98.43总量100.00表1列出了条带和基体上各点的Mn含量，表2为L415MB冶炼的化学成分及L004681炉次成分。

带状组织对管材焊接性能的影响分析

断口分离、止裂性能以及氢致开裂都有重要的影响。
１管段试制过程从带状组织超标ｆ．１的螺旋埋弧焊钢管中３５级
选取样品２根（６０ｍ７１ｍ＋１ｍｘ．ｍ，Ｉ５）Ａ１ＭＢ，分别切取５０ｍ管段。用于环缝焊接试验。环缝焊接０ｍ前，用ＵＮ０探伤仪、＋０ｍｍＦＳ６２４分层探头对管端各５ｍ进行超声波探伤，结果均合格。０ｍ
带状分布的特征。带状组织的评定是以ＭＡ、珠光／
体组织条带、贝氏体带的条数，同时根据其在视域内的贯穿程度、连续性以及夹杂物的相关性等为标
准的，通常将带状组织分为２．，３．等。，２５，３５级带状组织的形成原因很多．对于管线钢这类低碳钢，带状组织产生的根本原因在于成分偏析，连
ＷｅｉｇＴｃｎｌｙＶ１１ｏ７Ｊ１２１ｌｎｅｈｏｇｏ．Ｎ．ｕ．０２ｄｏ４
文章编号：０２０５（０２０ — ０１０１０ — ２Ｘ２１）７０５ — ３
・接质量控制与管理・５焊１
格书》（以下简称技术条件）对试验管段进行理化
明在偏析严重的情况下，条带上的合金含量可比基体的高出１２Ｉ～倍２＿。
性能分析。试验项目分别是拉伸试验、冲击试验、弯曲试验、落锤撕裂试验（Ｗ＇＂、硬度试验、金ＤＩ）ｑ

低碳钢零件中带状组织的成因及其危害、避免与消除工艺设计

低碳钢零件中带状组织的成因及其危害、避免与消除工艺设计摘要：分析了低碳钢零件在热加工过程中形成带状组织的主要原因，讨论了带状组织的存在对低碳钢零件性能的影响，推导通过控制热加工冷却速度消除带状组织的冷却速度公式并提出了通过控制热加工冷却速度以及高温扩散退火（+ 1-3次正火）来避免和消除低碳钢零件中带状组织的工艺控制措施。

关键字：低碳钢带状组织冷却速度扩散退火1.引言低碳钢零件拥有重要机械用途，在实际应用过程要求具有较高的力学性能。

然而在实际生产中，我们经常发现低碳钢零件在热加工后的金相中存在带状组织，严重地影响了零件的各向同性性能和其最终的热处理质量。

为此，分析低碳钢零件中带状组织成因和采取消除措施是十分必要。

2.低碳钢带状组织形成的原因2.1.状组织形成的原因低碳钢材料在冶炼浇注后绝大部分要经过压力加工方可成为型材。

但是，加工后的低碳钢零件容易得到沿着变形方向珠光体和铁素体呈带状分布的组织，即形成带状组织。

低碳钢零件形成带状组织的原因各不相同，归纳起来大致有2种原因：a．由成分偏析引起的带状组织，即当低碳钢零件中含有一定数量的夹杂物，压延时，夹杂物沿压延方向程流线分布。

当低碳钢零件冷至Ar3以下时，这些杂质就成为先共析铁素体成核的核心，使先共析铁素体先在夹杂物周围生成，形态呈带状分布，随后剩余奥氏体转变成珠光体，使先共析铁素体和珠光体呈带状分布，形成带状组织。

b．由热加工温度不当引起的带状组织，即低碳钢零件热加工停锻温度于二相区时（Ar1和Ar3之间），铁素体沿着金属流动方向从奥氏体中呈带状析出，尚未分解的奥氏体被割成带状，当冷却到Ar1时，带状奥氏体转化为带状珠光体。

3.带状组织对低碳钢零件力学性能的影响3.1.带状组织对低碳钢零件的力学性能的影响，参见表1中的关于带状组织的实验数据。

试验表明：带状组织使低碳钢零件在垂直于轧制方向(即垂直于带状组织方向)的伸长率δ5，断面收缩率ψ及冲击韧度αk降低。

钢的带状组织评定标准分析探讨

了减少人为误差、改善结果的重现性、减少与用户的检测争议，对带状组织所用的标准进行了分析，提出了一些个人观点和对国家标准可进一步探讨的建议。
关键词：带状组织标准
图谱比对评级
ＡｎａｌｙｓｉｓｏｎＥｖａｌｕａｔｉｕｃｔｕｒａｌＳｔｅｅｌ
２０１４年第４期
南钢科技与管理
１５
钢的带状组织评定标准分析探讨
陈晓泉（技术质量部）
摘要：带状组织是指钢的偏析区经过加工延伸形成的平行于加工方向的交替条带组织，材料出现带状组织
会影响其力学及使用性能，因此在验收标准中规定了带状组织评定要求。目前带状组织评定标准主要有国标
ＣｈｅｎＸｉａｏｑｕａｎ
（Ｔｅｃｈｎｏｌｏｇｙ＆ＱｕａｌｉｔｙＤｅｐａｒｔｍｅｎｔ）
Ａｂｓｔｒａｃｔ：Ｂａｎｄｅｄｓｔｒｕｃｔｕｒｅｒｅｆｅｒｓｔｏｔｈｅｓｅｇｒｅｇａｔｉｏｎｏｆｓｔｅｅｌａｒｅａａｆｔｅｒｍａｃｈｉｎｉｎｇｅｘｔｅｎｄｉｎｇｆｏｒｍｐａｒａｌｌｅｌｔｏｔｈｅｄｉｒｅｃｔｉｏｎｏｆａｌｔｅｒｎａｔｅｂａｎｄｉｎｇ．Ｂａｎｄｅｄｓｔｒｕｃｔｕｒｅｃａｎａｆｆｅｃｔｍｅｃｈａｎｉｃａｌｐｒｏｐｅ￣ｙａｎｄｕｓｅｐｅｒｆｏｍａｒｎｃｅ，ｔｈｅｒｅｆｏｒｅ，ｉｎｔｈｅａｃｃｅｐｔａｎｃｅｃｉｒｔｅｉｒａ，ｔｈｅｂａｎｄｅｄｓｔｒｕｃｔｕｒｅａｓｓｅｓｓｍｅｎｔｒｅｑｕｉｒｅｍｅｎｔｓａｒｅｓｐｅｃｉｉｆｅｄ．Ａｔｐｒｅｓｅｎｔ，ｔｈｅｂｎｄａｅｄｓｔｒｕｃｔｕｒｅｅｖｌｕａａｔｉｏｎｓｔａｎｄ — ａｒｄｍａｉｎｌｙｉｎｃｌｕｄｅｓＧＢ／Ｔ１３２９９，ｂｅａｒｉｎｇｓｔｅｅｌｓｔａｎｄａｒｄＧＢ／Ｔ１８２５４，ｉｎｔｅｒｎａｔｉｏｎｌａｓｔａｎｄｒｄａＩＳＯ５９４９，Ｇｅｍａｒｎｓｔａｎｄ — ｒｄａＳＥＰ１５２０，ＡｍｅｉｒｃａｎｓｔａｎｄｒｄａＡＳＴＭＥ１２６８，ｅｔｃ．ＥｘｃｅｐｔＡｍｅｉｒｃａｎｓｔａｎｄｒｄ，ａａｒｔｉｉｆｃｉａｌａｎｄｓｔａｎｄａｒｄｉｍａｇｅａｌｉｇｎ — ｍｅｎｔｍｅｔｈｏｄｉｓａｄｏｐｔｅｄｗｈｉｌｅｅｖｌｕａａｔｉｏｎｒｅｓｕｌｔｓｍａｉｎｌｙｒｅｌｙｏｎａｒｔｉｉｆｃｉａｌｖｉｓｕａｌ，ＳＯｔｈｅｒｅａｒｅｓｏｍｅｐｅｒｓｏｎｌａｅｒｒｏｒｓ．Ｉｎｏｒ－ｄｅｒｔｏｒｅｄｕｃｅｔｈｅｅｒｒｏｒｓ，ｉｍｐｒｏｖｅｔｈｅｒｅｐｒｏｄｕｃｉｂｉｌｉｔｙｏｆｒｅｓｕｌｔｓａｎｄｒｅｄｕｃｅｔｈｅｄｅｔｅｃｔｉｏｎｄｉｓｐｕｔｅｗｉｔｈｔｈｅｃｌｉｅｎｔｓ，ｔｈｅｓｔａｎｄａｒｄｒｅａａｎｌｙａｚｅｄｎｄａｓｕｇｇｅｓｔｉｏｎｓｏｒｆｎａｔｉｏｎａｌｓｔａｎｄｒｄａｓｒｅａｐｕｔｏｒｆｗａｒｄ．Ｋｅｙｗｏｒｄｓ：ｂａｎｄｅｄｓｔｕｃｒｔｕｒｅ；ｓｔａｎｄａｒｄ；ｍａｐｍａｔｃｈｉｎｇ；ｒａｔｉｎｇ

夹杂物和带状组织对管线钢腐蚀性能的影响

夹杂物和带状组织对管线钢腐蚀性能的影响发表时间：2019-12-06T17:10:14.637Z 来源：《科技新时代》2019年10期作者：康海伟[导读] 复合型氧化物中的元素组织形成的带状组织容易导致氢致裂纹的产生，并扩散后形成阶梯状裂纹。

南京钢铁股份有限公司 210035摘要：利用氢致开裂和电化学极化腐蚀充氢法、金相分析试验，对不同化学成分的管线钢氢致开裂性能受带状组织和夹杂物的影响进行研究，并对影响因素进行分析，经过试验发现，导致氢致裂纹发生重要原因为非金属夹杂物。

本文就此进行夹杂物和带状组织所造成的影响进行分析和探讨。

关键词：夹杂物；带头组织；腐蚀性能引言：输送油气中越来越高的H2S，容易对管部造成应力腐蚀和局部、全部腐蚀等，使管线失效，导致严重的经济损失，另外随着输油量需求的不断增加，新管线建设加大了管径，提高了输出量，同时也使输出压力增大，造成腐蚀开裂的情况更加严重，所以对钢管线抗腐蚀性、焊接性、管线强度等都提出了更高的要求。

本文通过对夹杂物和带状组织对三种管线用钢所造成的腐蚀性能影响的相关试验，为管线强度研究提供参考。

一、试验方法和材料采用三种超低碳合金和低碳合金管线用钢作为试验材料，I为耐腐蚀管线钢X52，II为对比钢种，III为耐腐蚀管线钢X65，化学成分对比如表一所示。

表一试验钢材料的化学成分对比（质量分数%）二、试验方法按照相关标准，对三种材料的非金属夹杂物和组织利用金相显微镜进行观察和分析。

针对三种材料，利用静态化学阴极充氢试验法，加入催化剂的充氢试验液对材料进行极化腐蚀，在极化时间12小时后，对材料进行清洗，再通过打磨、切割、抛光等处理，通过能谱仪和扫描电镜对氢致裂纹的腐蚀情况进行研究和分析[1]。

截取腐蚀试验钢进行抗HIC试验，通过对腐蚀试验后的试验钢进行清洗等处理，通过对指定观测面的显微镜观察和利用原位统计分析仪等设备对裂纹情况进行观察，并分析其附近元素分布情况。

三、试验结果分析（一）显微组织夹杂物级别通过对三种试验钢金相显微组织的观察发现，I、II试验钢呈现为珠光体和铁素体相结合的组织；III试验钢为粒状贝氏体和铁素体相结合的组织，通过其能谱和夹杂物形貌进行分析，并对其进行评定发现，I和III 的试验钢中的夹杂物含量远低于II号试验钢中的含量，同时其级别也较低。
