音响设备连接方法三篇
精选智能音响系统布线施工方案两篇
《智能音响系统布线施工方案》一、项目背景随着科技的不断发展，智能音响系统在家庭、商业和公共场合中的应用越来越广泛。
智能音响系统不仅可以提供高品质的音乐播放，还可以实现语音控制、智能家居集成等功能。
为了确保智能音响系统的稳定运行和良好的音质效果，需要进行专业的布线施工。
本项目是为[具体场所名称]进行智能音响系统布线施工，该场所包括[具体房间或区域描述]等多个区域。
项目的目标是为客户提供一个高品质、稳定可靠的智能音响系统，满足客户的音乐播放和语音控制需求。
二、施工步骤1. 现场勘查（1）与客户沟通，了解客户的需求和期望，确定智能音响系统的功能和布局。
（2）对施工现场进行勘查，测量各个房间和区域的尺寸，确定音响设备的安装位置和布线路径。
（3）检查施工现场的电气设施和管道布局，避免与其他设施发生冲突。
2. 设计方案（1）根据现场勘查的结果，设计智能音响系统的布线方案，包括音响设备的连接方式、线缆的类型和长度、布线的路径等。
（2）绘制布线图纸，标注各个音响设备的安装位置和线缆的走向，以便施工人员进行施工。
3. 材料准备（1）根据设计方案，准备所需的材料和设备，包括音响线缆、插座、插头、接线盒、线槽等。
（2）选择质量可靠、性能稳定的材料和设备，确保智能音响系统的质量和可靠性。
4. 布线施工（1）按照布线图纸，进行线缆的敷设和连接。
线缆应尽量避免与其他电气设施和管道交叉，如有必要，应采取隔离措施。
（2）在敷设线缆时，应注意线缆的弯曲半径，避免线缆过度弯曲而损坏。
（3）将线缆连接到音响设备和插座上，确保连接牢固、可靠。
（4）安装线槽和接线盒，将线缆整齐地布置在线槽内，避免线缆杂乱无章。
5. 测试调试（1）在布线施工完成后，对智能音响系统进行测试调试，检查各个音响设备的连接是否正常，音质效果是否良好。
（2）使用专业的测试设备，对音响系统的频率响应、信噪比、失真度等参数进行测试，确保音响系统的性能符合要求。
（3）对智能音响系统的语音控制功能进行测试，确保语音控制灵敏、准确。
监听仪演示实验报告(3篇)
第1篇一、实验目的1. 了解监听仪的基本原理和功能。
2. 掌握监听仪的使用方法和技巧。
3. 通过实验验证监听仪在音频信号处理中的应用。
二、实验器材1. 监听仪一台2. 音频信号发生器一台3. 音频功率放大器一台4. 音频线若干5. 麦克风一个6. 耳机一副7. 计时器一个三、实验原理监听仪是一种用于音频信号监测、处理和传输的设备。
它通过放大、滤波、均衡等处理，将原始音频信号转换为适合人耳听觉的信号。
本实验主要验证监听仪在音频信号处理中的应用，包括放大、滤波、均衡等功能。
四、实验步骤1. 连接实验器材将音频信号发生器、监听仪、音频功率放大器、耳机等设备按照图示连接好，确保所有连接正常。
2. 设置音频信号发生器打开音频信号发生器，设置输出频率为1kHz，输出幅度为0dB。
3. 调整监听仪将监听仪音量调至适中，打开均衡器，调整高低音平衡。
4. 进行实验（1）放大实验将音频信号发生器的输出信号接入监听仪的输入端，观察监听仪的输出幅度。
逐渐增加音频信号发生器的输出幅度，观察监听仪输出幅度随输入幅度变化的规律。
（2）滤波实验打开监听仪的滤波功能，设置滤波器类型为低通滤波器，截止频率为3kHz。
观察监听仪输出信号的频率响应，验证滤波效果。
（3）均衡实验打开监听仪的均衡功能，调整高低音平衡，观察监听仪输出信号的频响变化，验证均衡效果。
5. 实验数据记录记录实验过程中监听仪输出信号的幅度、频率响应、均衡效果等数据。
五、实验结果与分析1. 放大实验随着音频信号发生器输出幅度的增加，监听仪输出幅度也相应增加，验证了监听仪的放大功能。
2. 滤波实验开启低通滤波器后，监听仪输出信号中高于3kHz的频率成分被滤除，验证了监听仪的滤波功能。
3. 均衡实验调整高低音平衡后，监听仪输出信号的频响得到改善，验证了监听仪的均衡功能。
六、实验结论通过本次实验，我们了解了监听仪的基本原理和功能，掌握了监听仪的使用方法和技巧。
实验结果表明，监听仪在音频信号处理中具有放大、滤波、均衡等功能，能够有效改善音频信号质量。
扩音施工方案(3篇)
第1篇一、项目背景随着社会的发展和科技的进步，扩音系统在各类公共场所、活动场所的应用越来越广泛。
为了提高声音的传播效果，满足日益增长的扩音需求，本项目旨在为某公共场所设计并实施一套高效、可靠的扩音系统。
本方案将详细阐述扩音系统的设计、施工流程以及注意事项。
二、扩音系统设计1. 系统需求分析（1）场所面积：根据现场测量，该公共场所面积为1000平方米。
（2）声音覆盖范围：要求覆盖整个公共场所，包括观众席、舞台、走廊等区域。
（3）声音质量：要求声音清晰、自然，无杂音干扰。
（4）音量控制：能够实现音量的实时调节，满足不同场合的需求。
2. 系统组成（1）主扩声系统：包括主音箱、功放、调音台等。
（2）辅助扩声系统：包括辅助音箱、功放等。
（3）控制系统：包括音量控制器、调音台等。
（4）电源系统：包括电源分配器、稳压器等。
3. 系统设计参数（1）主音箱：选用全频段音箱，功率不小于200W，灵敏度不小于100dB。
（2）辅助音箱：选用高音音箱，功率不小于100W，灵敏度不小于100dB。
（3）功放：选用专业功放，功率不小于500W，频率响应范围宽。
（4）调音台：选用专业调音台，具有多个输入输出通道，支持均衡、压缩等功能。
（5）音量控制器：选用数字音量控制器，具有远程控制功能。
三、施工流程1. 施工准备（1）现场勘查：对公共场所进行实地勘查，了解场所布局、环境等因素。
（2）制定施工方案：根据现场情况，制定详细的施工方案。
（3）材料准备：准备所需的材料、设备、工具等。
2. 施工步骤（1）主扩声系统施工①确定音箱位置：根据场所布局和声音覆盖范围，确定主音箱的位置。
②布线：按照设计要求，进行布线施工，确保线路连接牢固、安全。
③安装音箱：将音箱固定在预定位置，确保音箱安装牢固。
④连接设备：将音箱与功放、调音台等设备连接，确保连接正确。
（2）辅助扩声系统施工①确定音箱位置：根据场所布局和声音覆盖范围，确定辅助音箱的位置。
②布线：按照设计要求，进行布线施工，确保线路连接牢固、安全。
音响设备连接方法三篇

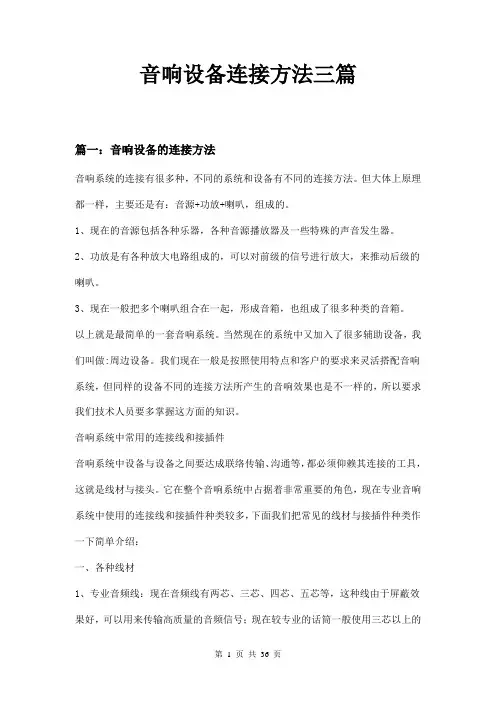

音响设备连接方法三篇篇一：音响设备的连接方法音响系统的连接有很多种，不同的系统和设备有不同的连接方法。
但大体上原理都一样，主要还是有：音源+功放+喇叭，组成的。
1、现在的音源包括各种乐器，各种音源播放器及一些特殊的声音发生器。
2、功放是有各种放大电路组成的，可以对前级的信号进行放大，来推动后级的喇叭。
3、现在一般把多个喇叭组合在一起，形成音箱，也组成了很多种类的音箱。
以上就是最简单的一套音响系统。
当然现在的系统中又加入了很多辅助设备，我们叫做:周边设备。
我们现在一般是按照使用特点和客户的要求来灵活搭配音响系统，但同样的设备不同的连接方法所产生的音响效果也是不一样的，所以要求我们技术人员要多掌握这方面的知识。
音响系统中常用的连接线和接插件音响系统中设备与设备之间要达成联络传输、沟通等，都必须仰赖其连接的工具，这就是线材与接头。
它在整个音响系统中占据着非常重要的角色，现在专业音响系统中使用的连接线和接插件种类较多，下面我们把常见的线材与接插件种类作一下简单介绍：一、各种线材1、专业音频线：现在音频线有两芯、三芯、四芯、五芯等，这种线由于屏蔽效果好，可以用来传输高质量的音频信号；现在较专业的话筒一般使用三芯以上的线材，这种线材抗干扰能力强，可以做远距离传送。
当然这种线材也可以传送其它信号，如传送电脑灯的DMX512控制信号。
2、同轴电缆线：一般用在视频方面，也有一些音频线，由于这种线材抗干扰能力较差，再加上设计时就不是主要用来传输音频信号的，因此不适合做长距离的音频信号传输。
3、集中式电缆线∶就是多条讯号线包裹在同一个保护管内，一般是连接系统内部使用，以减少独立线材的数量。
现在也用在诸如电视转播车、地下预埋和其它特殊方面。
这种线一般是有专业厂家加工好的，质量上较有保障。
4、光纤：许多CD或MD等录放音器材上常使用的传输线材，它传送的是数码信号。
随着数字化的普及，今后光纤在音响系统里的运用会越来越多.5、MIDI线∶通常为五芯线，传送有关MIDI的信息，现在大多数使用在键盘、效果器等设备上。
音箱实用煲机方法三篇
音箱实用煲机方法三篇篇一：音箱实用煲机方法一直听到有“煲音箱”一说，那么如果刚买了一对音箱，是否需要煲？怎么煲？煲多长时间？在玩音响中确有“煲”音箱一说，当音箱在一定的声压下发声累计达到一定的时间后，可以使喇叭振动系统的顺性更好，听感更自然，这和新车“磨缸”的原理是类似的。
煲箱有两种：一种就是以平时听音乐过程来顺带煲箱。
这种方法时间较长，如每天听一小时，对常规的箱子可能要几个月。
若嫌太慢，或音箱本身特殊需要很长时间煲的话，则可以采用以下快速方法：将一只音箱按正确的正负极性来连接，另一只则用相反的极性来连接，再将两个音箱面对面紧贴，播放音乐时将音量开大。
由于两个音箱是反向连接会抵消声音，所以尽管输入较大的功率，但在音箱外面听到的声音是不大的。
如此连续开声一两个星期便可基本完成煲箱过程。
由于音箱自身也有使用中的老化过程，因此过度煲箱会使这个过程缩短，对于音箱的使用寿命当然不利。
这也是需要考虑的因素。
【IT168使用技巧】说起煲机，相信有不少音箱爱好者都听说过。
不过对于煲机的看法，大家就不太一样了，支持煲机者认为，煲机能令有源音箱脱胎换骨，音质提高几个档次。
而反对者则认为，煲机并没有什么效果，甚至还可能缩短音箱寿命甚至是造成音箱损坏。
而更多的消费者在使用时，则根本就未经煲机。
那么煲机有什么作用，对于煲机的认识何以有如此大的区别呢？一．什么是煲机所谓煲机，一般是指对于全新或长时间未使用的音箱，在正式使用前，依靠播放特定的音频信号来加速其老化过程的步骤。
说到这，有些消费者会感到奇怪，为何要加速音箱老化呢？其实啊，在新音箱中，由于其内部的电源功放等模块中的电子器件在刚开始工作时，其状态不够稳定，这样就会导致电路的工作点和器件自身的一些参数会随着工作而产生一些变化。
而对于全新或长期未工作的喇叭单元来说，由于其振膜和折环顺性较差，音圈与磁钢配合也未能达到最佳状态。
这些因素的存在都使得全新或长期未使用的音箱在刚开始投入使用时，音质不佳，整体的音色偏硬，偏冷，就好像一个处于紧张状态的人在说话，听起来总是那么不自然。
866b使用手册(3篇)
第1篇目录1. 简介2. 外观与规格3. 开机与关机4. 基本操作5. 高级功能6. 维护与保养7. 常见问题解答8. 联系方式1. 简介866B 是一款功能强大、操作简便的智能设备，适用于家庭、办公室等多种场景。
它集成了多种实用功能，如电话、网络、音乐播放等，让您的生活更加便捷。
本手册将详细为您介绍 866B 的使用方法，帮助您快速上手。
2. 外观与规格外观：- 866B 采用简约的设计风格，线条流畅，外观时尚。
- 设备正面设有触摸屏、按键和指示灯等。
- 设备背面设有电源接口、网络接口、音频接口等。
规格：- 尺寸：200mm x 100mm x 50mm- 重量：约 1kg- 操作系统：Android 8.1- 处理器：四核 1.8GHz- 内存：2GB RAM- 存储：16GB ROM- 显示屏：10.1英寸高清触摸屏- 网络接口：以太网、Wi-Fi- 音频接口：3.5mm 耳机接口- 扬声器：2x 2W- 其他：支持蓝牙、摄像头、麦克风等3. 开机与关机开机：1. 确保设备已连接电源。
2. 按下设备正面电源键，等待设备启动。
3. 进入系统登录界面，输入用户名和密码登录。
关机：1. 按下设备正面电源键，出现关机提示。
2. 点击“关机”按钮，等待设备完全关闭。
4. 基本操作界面浏览：- 使用手指在屏幕上上下左右滑动，可以浏览不同的界面。
- 点击屏幕上的图标，可以打开相应的应用程序。
应用程序使用：1. 打开应用程序，根据提示进行操作。
2. 应用程序使用过程中，可以参考应用程序内置的帮助信息。
设置：1. 点击屏幕左上角“设置”图标，进入设置界面。
2. 在设置界面中，可以调整系统参数、网络设置、账户信息等。
5. 高级功能电话功能：- 使用 866B 的电话功能，可以拨打和接听电话。
- 在拨号界面，输入电话号码，点击“拨号”按钮。
网络功能：- 866B 支持以太网和 Wi-Fi 连接，可以连接互联网。
工程音响安装施工方案(3篇)
第1篇一、工程概述工程名称：XXX场所音响系统安装工程工程地点：XXX工程内容：音响系统设备安装、电缆布排、机房布置、扬声器、音箱吊装等。
二、施工准备1. 施工图纸及资料：熟悉施工图纸，了解工程规模、设备型号、技术参数等。
2. 施工人员：组织具备相关专业技能的施工队伍，明确分工，确保施工质量。
3. 施工材料：根据施工图纸及设备清单，准备所需材料，确保材料质量。
4. 施工工具：准备电钻、扳手、线钳、切割机等施工工具。
5. 施工安全：做好施工现场的安全防护措施，确保施工安全。
三、施工步骤1. 施工现场勘察：了解现场环境，确认设备安装位置，制定施工方案。
2. 设备安装：（1）安装前，检查设备外观，确保无损坏。
（2）按照施工图纸，将设备安装在指定位置。
（3）设备安装完成后，进行接线，确保线路连接正确。
3. 电缆布排：（1）按照施工图纸，布设电缆，确保电缆走线合理。
（2）电缆布设过程中，注意电缆保护，避免损坏。
4. 机房布置：（1）按照施工图纸，布置机房设备，确保设备摆放整齐。
（2）安装机柜、电源插座等，确保设备供电正常。
5. 扬声器、音箱吊装：（1）根据施工图纸，确定扬声器、音箱安装位置。
（2）使用吊装设备，将扬声器、音箱吊装到位。
6. 系统调试：（1）连接音响系统设备，进行初步调试。
（2）根据现场需求，调整设备参数，确保音响效果。
四、验收标准1. 设备安装牢固，线路连接正确，无短路、断路现象。
2. 音响系统运行正常，音质清晰，无杂音。
3. 机房设备摆放整齐，电源插座正常。
4. 施工现场整洁，无垃圾、杂物。
五、施工注意事项1. 施工过程中，注意保护设备，避免损坏。
2. 电缆布设过程中，注意电缆保护，避免损坏。
3. 施工过程中，确保施工现场安全，避免安全事故发生。
4. 施工完成后，进行系统调试，确保音响效果。
六、施工进度安排1. 施工前期准备：1天2. 设备安装、电缆布排、机房布置：2天3. 扬声器、音箱吊装：1天4. 系统调试：1天5. 施工验收：1天总计：6天本施工方案旨在确保音响系统安装工程顺利进行，提高施工质量，确保工程顺利完成。
多媒体设备安装施工方案(3篇)
第1篇一、项目背景随着科技的不断进步，多媒体设备在教育教学、企业培训、会议活动等领域得到了广泛应用。
为了提高工作效率、提升活动质量，我公司承接了某单位的多媒体设备安装项目。
为确保施工质量、安全、进度，特制定本施工方案。
二、项目概述1. 项目名称：某单位多媒体设备安装项目2. 项目地点：某单位会议室3. 项目内容：主要包括投影仪、音响系统、显示屏、计算机、网络设备等设备的安装与调试。
4. 项目周期：预计15个工作日三、施工准备1. 人员准备（1）项目经理：负责整个项目的组织、协调、监督工作。
（2）技术负责人：负责技术指导、设备安装、调试工作。
（3）施工人员：负责设备搬运、安装、调试等工作。
2. 材料准备（1）投影仪、音响系统、显示屏、计算机、网络设备等。
（2）电源线、网络线、音频线、视频线等。
（3）工具：扳手、螺丝刀、水平尺、卷尺等。
3. 施工场地准备（1）确保施工场地平整、宽敞，便于设备搬运和安装。
（2）确保施工场地电源充足，满足设备安装需求。
（3）确保施工场地网络覆盖，满足设备调试需求。
四、施工流程1. 施工前期准备（1）项目经理与技术负责人对现场进行勘查，了解设备需求、场地条件等。
（2）制定详细的施工方案，明确施工流程、质量标准、安全措施等。
（3）组织施工人员熟悉设备性能、安装方法、调试步骤等。
2. 设备搬运与安装（1）根据施工方案，将设备搬运至施工现场。
（2）按照设备说明书，将投影仪、音响系统、显示屏、计算机等设备安装到位。
（3）连接电源线、网络线、音频线、视频线等，确保设备正常运行。
3. 系统调试（1）调试投影仪，确保画面清晰、稳定。
（2）调试音响系统，确保音质纯净、音量适中。
（3）调试显示屏，确保画面色彩还原、亮度适宜。
（4）调试计算机，确保系统运行流畅、网络连接稳定。
4. 系统测试（1）进行投影仪、音响系统、显示屏、计算机等设备的系统测试。
（2）进行网络设备测试，确保网络连接稳定、速度达标。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
音响设备连接方法三篇篇一：音响设备的连接方法音响系统的连接有很多种，不同的系统和设备有不同的连接方法。
但大体上原理都一样，主要还是有：音源+功放+喇叭，组成的。
1、现在的音源包括各种乐器，各种音源播放器及一些特殊的声音发生器。
2、功放是有各种放大电路组成的，可以对前级的信号进行放大，来推动后级的喇叭。
3、现在一般把多个喇叭组合在一起，形成音箱，也组成了很多种类的音箱。
以上就是最简单的一套音响系统。
当然现在的系统中又加入了很多辅助设备，我们叫做:周边设备。
我们现在一般是按照使用特点和客户的要求来灵活搭配音响系统，但同样的设备不同的连接方法所产生的音响效果也是不一样的，所以要求我们技术人员要多掌握这方面的知识。
音响系统中常用的连接线和接插件音响系统中设备与设备之间要达成联络传输、沟通等，都必须仰赖其连接的工具，这就是线材与接头。
它在整个音响系统中占据着非常重要的角色，现在专业音响系统中使用的连接线和接插件种类较多，下面我们把常见的线材与接插件种类作一下简单介绍：一、各种线材1、专业音频线：现在音频线有两芯、三芯、四芯、五芯等，这种线由于屏蔽效果好，可以用来传输高质量的音频信号；现在较专业的话筒一般使用三芯以上的线材，这种线材抗干扰能力强，可以做远距离传送。
当然这种线材也可以传送其它信号，如传送电脑灯的DMX512控制信号。
2、同轴电缆线：一般用在视频方面，也有一些音频线，由于这种线材抗干扰能力较差，再加上设计时就不是主要用来传输音频信号的，因此不适合做长距离的音频信号传输。
3、集中式电缆线∶就是多条讯号线包裹在同一个保护管内，一般是连接系统内部使用，以减少独立线材的数量。
现在也用在诸如电视转播车、地下预埋和其它特殊方面。
这种线一般是有专业厂家加工好的，质量上较有保障。
4、光纤：许多CD或MD等录放音器材上常使用的传输线材，它传送的是数码信号。
随着数字化的普及，今后光纤在音响系统里的运用会越来越多.5、MIDI线∶通常为五芯线，传送有关MIDI的信息，现在大多数使用在键盘、效果器等设备上。
6、还有一些特殊的线材，比如电脑点歌系统里原来用来连接网络的多芯网线现在也可以用来传送音视频，实现电脑自动点播功能。
二、各种接插件：1、XLR∶俗称卡侬接头（Cannon），此种接头是由三个接点所组成，分别为1--Ground接地；2--热端(+级)；3--冷端（-级)，当然也有的设备里规定3是热端(+级)；2是冷端（-级)，这点要看清楚设备的说明书。
卡侬连接插件是专业音响系统中使用最广泛的一类接插件，可用于传输音响系统中的各类音频信号，一般平衡式输入、输出端子都是使用卡侬接插件来连接的。
在某种意义上说，使用卡侬接插件也是专业音响系统有别于民用音响的特征之一，其好处是：a、采用平衡传输方式的，抗外界干扰能力较强，利于远距离传输。
b、具有弹簧锁定装置，连接可靠，不易拉脱。
c、接插件规定了信号流向，便于防止连接上的差错。
卡侬插头有公插与母插之分，插座也同样有公插座与母插座之分。
公插的接点是插针，而母插的接点是插孔。
按照国际上通用的惯例，以公插头或插座作信号的输入端；以母插头、插座作为信号的输出端。
2、RCA∶在中国一般俗称莲花头(因某些型式的RCA接头外观看似莲花瓣)，此种接头是由两个接点所组成，分别为热端(+级)；冷端接地（-级），其使用同轴电缆连接，当然也可以使用多芯音频线，常使用在一般家用音响器材上。
因其长度在3.5厘米左右，所以通常我又叫它：3.5cm插头。
3、TRS∶一般叫立体声接头，它是由三个接点所组成，分别为：头端(+级)；环端(-级)；接地(Ground)，使用在小型耳机上的长度在3.5厘米左右，但最多还是使用在专业音响当中，其长度为：6.35厘米，目前专业调音台的高阻输入和插入插出插口大都使用这种插头，其它音响设备也大都采用了此端口。
4、TS∶俗称单音(声)接头，此种接头是由两个接点所组成，分别为头端(+级)；接地端(Ground)。
以上两种接头，用在专业音响里的其长度在6.35厘米左右，所以通常我又叫它：6.35cm插头。
虽然TS接头和TRS接头二者长度一样，外表也很相似，但具体功能可不同，TRS立体声接头可以用三芯线做平衡方式传送信号；但TS单声道接头只能采用非平衡的信号传送方式。
5、MIDI接头∶使用在MIDI应用上的接头，有五个针脚，传送有关MIDI上的信息。
6、音箱接头，现在一般使用四芯专业接头，还有的采用TS单声道接头或者其它方法。
7、各式转换接头：可以方便的运用这种接头在各种不同接头之间转换。
8、还有其它一些特殊接头在这里就不做过多介绍了。
三、音响系统中连接线的制作目前专业音响设备的输入、输出信号方式基本上分为：Balance平衡方式与Unbalance非平衡方式。
平衡与平衡、非平衡与非平衡端口之间当然是可以直接馈送信号的；在要求较高的场合，平衡与非平衡端口之间，则须经过专门的转换器才能相互连接。
但在实际工程当中，只要信号线不要太长、干扰不要太大，平衡端口和非平衡端口是可以直接相连正常传输信号的。
在一套音响系统中，除了功放与音箱间的功率传输线以外，其它设备之间的信号连接线要应尽可能多采用平衡方式进行传输，这样可以提高系统的抗干扰能力，增加信号的有效传输距离，线：A、平衡与平衡之间的信号线：1、XLR卡侬公接头→XLR卡侬母接头：这种线在专业音响系统中使用的最多，制作方面把卡侬公和母之间1、2、3三个接点分别连接起来，接点1接屏蔽层，接点2接信号热端（+极），接点3接信号冷端（-极）。
2、TRS立体声接头→TRS立体声接头：制作方面分别把两个TRS立体声接头之间的头端(+级)、环端(-级)、接地(Ground)三个接点分别连接起来。
这种线实际上在音响系统中也应该大量使用，但是好多音响师由于图省事，经常用TS单音(声)接头来代替了，这个尤其要注意，这样一代替信号传输方式就从平衡传输变成非平衡传输了。
3、XLR卡侬公或母接头→TRS立体声接头：制作方面卡XLR侬接头的接点1（屏蔽接地）对接TRS立体声的接地(Ground)；XLR接点2热端（+极）对接TRS的头端（+极）；XLR接点3冷端（-极）对接TRS的环端（-极）。
这样也是一种平衡传输方式，在专业音响系统中也是经常使用。
4、XLR卡侬公→XLR卡侬公或XLR卡侬母→XLR卡侬母：这种线有点特殊，最多使用在功放与功放之间或功放与其它周边设备之间的信号连接，制作方面也是把两个接头之间的1、2、3三个接点分别连接起来，接点1接屏蔽层，接点2接信号热端（+极），接点3接信号冷端（-极）。
还有一点，为了防止“环路干扰”，我们可以把一条信号线中的一个XLR卡侬接头的接点1（屏蔽接地）或一个TRS立体声接头的接地(Ground)在特殊情况下空出一个来不接，例如：一条XLR卡侬公对XLR卡侬母的平衡线，我们可以空出XLR卡侬母接头里面接点1（屏蔽接地）来不接，这样可以避免设备之间的某些干扰；TRS接头原理一样，任意空出一个接地(Ground)接点就好了。
这样一条平衡线我们原来在制作时一共要焊接6个焊点，现在空出一个来就是焊接5个焊点了，但非平衡线不能采用此方法。
B、非平衡与非平衡之间的信号线：一般是指TS单音(声)接头→TS单音(声)接头之间的信号线，这是一种非平衡传输方式，制作方面分别把两个TS单音(声)接头之间的头端(+级)、接地(Ground)二个接点分别连接起来。
C、平衡与非平衡之间的信号线：XLR卡侬公或XLR卡侬母接头→TS单音(声)接头，这种连接方式实际上信号也变成了非平衡传输方式了，制作方面XLR卡侬接头的接点1和3合并接屏蔽线然后对接TS单音(声)接头的接地(Ground)；XLR 接点2热端（+极）对接TS单音(声)接头的头端（+极）。
在专业音响系统中这种线经常使用在包厢卡拉OK系统中做话筒线用。
D、音箱线：在专业音响系统的功放与音箱连接中，音箱线的电阻应该尽量低，选用粗、短一些的线材及合理的布线。
现在的音箱一般使用四芯专业接头，功放也一般采用了四芯专业接头或接线柱，在制作方面，把音箱四芯专业接头的1（+极）和1（-极）与功放输出的（+极）和（-极）正确连接好就行了。
还有一些采用TS单声道接头及接线柱的音箱或功放，其连接的原理一样。
都是正极对正极，负极对负极，要是接反了音箱会反相，这样会影响音箱的音质及稳定性，同时在连接时避免短路，否则会损害功放设备。
总体来说以上就是我们经常在系统中使用的连接线种类了，也许以前大家没有非常注重信号线及音箱线的连接，以信号线为例：其实它就像人体内的血管一样的重要！而且从稳定性和长远性考虑，我们一定要使用优质的线材和优质的接插头，并保证优质、无故障的把它们焊接好。
现在我做工程时不管多么忙多么累，系统中所有的信号连接线我都习惯自己亲手焊接，如果采用了别人焊接的信号线连接了系统，心里就一点底都没有，就好像你不知道前进的路上哪里会有一颗地雷一样，你也不知道哪条信号线会在何时出现故障，所以相对而言，再烂的设备我也可以相信它的稳定性，但我不会随便相信质量得不到保障的信号连接线及音箱线！四、音响系统设备连接顺序：制作好了各种信号连接线后，就要准备进行设备连接了，现在音响系统中周边设备比较多，连接时候总要有个先后，在我去年一系列文章中其实已经有过介绍，这里再归纳几个简单的连接顺序：1、低音系统设备连接顺序：调音台（1-2编组）→均衡器→分频器→压限器→低音功放→低音音箱。
2、辅助音响系统设备连接顺序：调音台（3-4编组）→均衡器→延时器（可选）→压限器→辅助音箱功放→辅助音箱。
3、主音响系统设备连接顺序：调音台（L-R主通道）→均衡器→激励器（可选）→反馈抑制器（可选）→压限器→主音箱功放→主音箱。
4、监听系统设备连接顺序：调音台（AUX输出）→均衡器→压限器→监听音箱功放→监听音箱。
以上第1种连接方式可以单独控制低音的音量，这样我们在慢摇或迪高时调音台1-2编组的音量就可以开大些，在歌手演唱时就可以开小些，这样很灵活；第2种连接方法也可以很好的控制辅助音箱的声音；第3种主音箱我们当然习惯从调音台的L-R总输出来输出音量；第4种监听系统，标准来说要从AUX来输出音量，这样可以按照歌手或乐队的要求，灵活调整调音台各声道的音量，但在较小的音响系统中，监听信号可以直接从主通道信号取。
以上第1和第2种连接法还要注意：既然1-2、3-4编组我们已经从后面相对应的输出口独立输出信号了给低音系统和辅助系统了，那1-2、3-4编组就不要再通过调音台的总音量输出了，也就是1-2、3-4编组到调音台总音量的切换开关就不要再开了。
当然我们还是要根据需要和设备的数量来灵活安排设备连接时的顺序，以上顺序只供参考。
