2013年度北桥街道污水管网工程-施工图设计-勘察-恒威路勘察纲要
污水管道施工方案
4.6沟槽开挖及支护
沟槽开挖采用双排轻型井点降水、阶梯放坡、钢板桩密打加横向支撑支护。由于埋深较深，先将表土（粉质粘土）挖除一层（1.5m左右），有效降低沟槽深度，阶梯放坡，然后进行双排井点降水，打设钢板桩，然后开挖沟槽，采用2道顶撑支护。
1.2 工程地质情况
根据勘察报告，沟槽开挖所涉及地层主要如下：
地质时代
土层序号
土层名称
成因类型
层厚（m）
层底标高（m）
土层描述
①1
素填土
0.3～1.1
3.01～2.56
主要由粘性土组成，上部夹少量小石子等，含植物根茎，图纸不均。
②1
褐黄～灰黄色粉质粘土
0～1.00
2.22～1.56
含铁锰质结合及氧化铁斑点，夹薄层粉性土。
4.3.2.2明沟排水
为维持开挖的沟槽内无水直到施工完成，必须认真做好沟槽排水工作。首先在沟槽外两侧填筑土坝，尽量减少地面上的雨水等流入沟槽内；另外在沟槽底两侧设置排水明沟，在每节两端的窨井处设置集水坑，并配备足够数量的污泥泵和潜水泵等设备进行抽水，确保沟槽内无积水。
4.5打设槽钢板桩
在第一次土方开挖的梯形沟槽中施打槽钢板桩。打设前，在最后矩形沟槽两边外侧10厘米放出打设线。板桩材料选用30#B型槽钢，按照沟槽深度选用8-9米长度。板桩排列根据土质和沟槽深度等情况，采用咬口排列（ ）咬口板桩应咬合紧密，板桩挺直。板桩入土深度大于3米。板桩打拔采用1m3履带式挖掘机配备振动沉桩锤进行施工，板桩的垂直度不能大于露出高度的1.5％。
佛山市人民政府办公室关于印发佛山市水环境综合整治实施方案(2013—2020年)的通知
佛山市人民政府办公室关于印发佛山市水环境综合整治实施方案(2013—2020年)的通知文章属性•【制定机关】佛山市人民政府•【公布日期】2013.12.11•【字号】佛府办函[2013]740号•【施行日期】2013.12.11•【效力等级】地方规范性文件•【时效性】现行有效•【主题分类】水利综合规定正文佛山市人民政府办公室关于印发佛山市水环境综合整治实施方案（2013—2020年）的通知（佛府办函[2013]740号）各区人民政府，市有关单位：《佛山市水环境综合整治实施方案（2013-2020年）》业经市人民政府同意，现印发给你们，请认真组织实施。
执行中遇到的问题，请径向市环境保护局反映（联系电话：8399 4885）。
佛山市人民政府办公室2013年12月11日佛山市水环境综合整治实施方案（2013-2020年）为深入贯彻实施《南粤水更清行动计划（2013-2020年）》和《广州、佛山跨界河流水环境综合整治专项方案》（2013-2020年），重点推进汾江河、西南涌、水口水道、芦苞涌等广佛跨界河流水环境整治工作，着力推动水环境质量不断改善，切实解决影响科学发展和损害群众健康的突出水环境问题，制订本实施方案。
一、指导思想以贯彻落实科学发展观，提高生态文明水平为指导，积极探索重污染河段水环境改善新思路，不断提高水环境精细化管理水平，逐步恢复河流水生态系统，提升城市形象及流域内的生态价值，构建经济繁荣、水体清澈、生态平衡、人水和谐新格局，为全市人民安居乐业提供良好的水生态环境，加快建设幸福佛山。
二、工作目标1年新进展：至2013年底，继续巩固珠江综合整治成果，整治各类违规污染源，提高生活污水处理和工业污染源污染防治水平，推动广佛交界片区水污染联防联治上新台阶，汾江河等重点河段水质实现2013年阶段控制目标，达到V类水体。
3年新突破：至2015年底，推进汾江河、花地河、西南涌、水口水道、芦苞涌等重点河段综合整治工作，削减重污染河道内源污染，有效控制面源污染，提高污水处理设施尾水排放标准。
雨污水管道监理实施细则
徐工集团临港奉贤一期A项目I标段工程厂区排水管道工程监理实施细则编制人：批准人：批准时间：目录一、工程概况 (2)二、施工监理范围、目标和依据 (5)三、编写监理细则的依据 (5)四、监理控制要求 (5)（一）事前监理控制要求和方法 (5)（二）事中监理控制要求和方法 (6)（三）事后监理控制要求和方法 (24)一、工程概况1、工程概况：1.1、工程简介本标段为徐工集团临港奉贤一期A项目一标段，主要建筑物有：新建中挖联合车间、整机调试车间，另外包括附属的职工浴室、丙烷站、供气车间、油化库、门卫间及周边道路和管网，项目总建筑面积为123422.74平方米。
整机调试车间：单层工业厂房，局部框架结构辅房（三层），总建筑面积14348.62平方米，占地面积12505.54平方米，建筑总高度为17.2米，建筑主要结构类型为轻钢结构，局部为钢筋混凝土框架结构；中挖联合车间：单层工业厂房，局部框架结构辅房（二、三层），总建筑面积104213.14平方米，占地面积100322.97平方米，建筑总高度为17.2米，建筑主要结构类型为轻钢结构，局部为钢筋混凝土框架结构；附属配套设施：职工浴室、丙烷站、供气车间、油化库、门卫间：单层框架（职工浴室局部三层），总建筑面积4860.98平方米。
1.2、工程名称：徐工集团临港奉贤一期A项目一标段1.3、工程地点：上海市临港奉贤园区A0203地块内，东侧为F8路，西侧为新四平公路，南侧为两港大道，北侧为规划G2路。
1.4、建设单位：上海徐工工程机械有限公司1.5、设计单位：中国机械工业第三设计研究院1.6、勘察单位：中船勘察设计研究院有限公司1.7、监理单位：上海市建设工程监理有限公司1.8、施工单位：江苏盐城二建集团有限公司2、排水管道工程概述本工程±0.000相当于绝对标高4.700m；现场回填平整后绝对标高4.600m，经强夯处理后场地绝对标高约4.20m。
根据工程总体计划安排并结合以后厂区道路布置，施工现场道路按照永久道路和临时道路相结合的原则布置，即将现场施工道路作为以后厂区道路的基层，考虑到排水管道数量较多，直径较大，埋深较深的实际情况，为防止后期管道施工时对已完道路基层的损坏，现先将道路附近及过路的排水管道先行施工。
排水工程施工图设计总说明
排水工程施工图设计总说明1、本次雨污水管道工程主要设计依据：1）道路专业提供的图纸。
2）振桥路(金穗路—申启路）新建工程初步设计及批复。
2、对初步设计评估的响应：1）评估意见：预留头子位置应与小区规划协调好，方便接入.回复：因近期周边地块尚未开发，尚无形成的预留接口位置资料，故本次施工图设计仍照常规预留街坊管。
3、施工要求及验收标准：《给水排水管道工程施工及验收滅》GB50268—2008《给水排水构筑物工程施工及验收规范》GB50141—2008《埋地塑料排水管道工程技术规程》CJJ143—2010《城镇排水工程施工质量验收规范》管道工程DG/TJ08-2110—2012 J12114-2012《城镇排水工程施工质量验收规范》构筑物工程DG/TJ08-2110—2012 J12114—2012《基坑工程技术规范》DG/TJ08-61—2010《排水管道电视和声纳检测评估技术规程》DB31/T444-20094、本工程标高系吴淞高程系统，采用绝对标高。
5、本图单位：管径、窨井尺寸及深度为毫米，标高及管道长度为米。
6、本工程雨污水管位依据上海浦东新区规划设计研究院2013年1月编制的”浦东新区金桥汽车产业制造、研发、配套单元道路管线综合规划方案”进行设计的.雨水管位于道路中心线北侧2。
5m,污水管位于道路中心线南侧2.0m。
7、位于路面上的窨井井顶标高施工时以道路设计图为准，窨井深度为管内底到窨井盖顶间距,有出入时井深可作相应调整，必须保证位于机动车道下的窨井顶与路面平.位于现状地面上或绿化带的窨井顶面需高出当地地面10cm.机动车道下的新建窨井盖座采用分离式，做法参见上海市建筑标准设计《分离式窨井盖座》DBJT08-100—2005，图集号:2005沪G901 •窨井盖板均采用防盗型的钢纤维混凝土盖板。
新建窨井底板均采用C25钢筋混凝土混凝土底板，砖砌窨井均采用MU15级混凝土实心砖砌筑。
8、本次雨、污水工程均采用开槽埋管。
苏州市长桥街道北片区生活污水处理提质增效达标区工程设计
苏州市长桥街道北片区生活污水处理提质增效达标区工程设计赵永生;王振中;王小刚
【期刊名称】《城市道桥与防洪》
【年(卷),期】2024()1
【摘要】长桥街道北片区生活污水处理提质增效“333”达标区工程总面积约665.92 hm^(2),达标区块内共有11条河道,234个雨水排口,其中36处雨水排口存在晴天出流现象。
经排查,对存在雨污混接问题的20个小区进行雨污分流改造,工程投资约8000万元,工程建设完成后解决了长桥街道北片区污水入河问题,改善了长桥街道北片区河道水质,为其他地区开展污水提质增效达标区建设提供了示范意义。
【总页数】5页(P160-163)
【作者】赵永生;王振中;王小刚
【作者单位】苏州市吴中区长桥水利水务管理服务站;华昕设计集团有限公司【正文语种】中文
【中图分类】TU992
【相关文献】
1.河南省产业集聚区“百园增效工程”座谈会要求:处理好“五个关系” 推进产业集聚区用地提质增效
2.仪陇:片区作战推动监督提质增效
3.城镇污水收集系统提质增效对策研究——以某污水处理厂A片区为例
4.大湾区某城市污水处理系统“挤外水、提浓度”提质增效策略研究
5.片区集体备课:助力课堂提质增效--以道德与法治学科的片区集体备课活动为例
因版权原因，仅展示原文概要，查看原文内容请购买。
城北污水处理厂二期工程监理方案标书

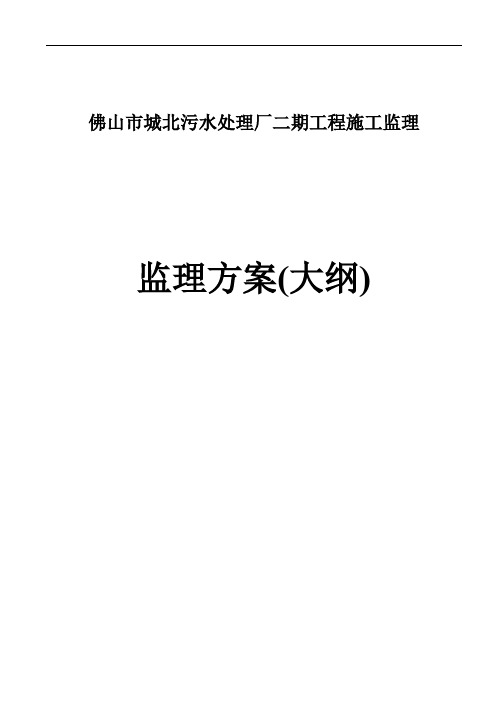

佛山市城北污水处理厂二期工程施工监理监理方案(大纲)第1部分监理方案(大纲)目录第1部分监理方案(大纲)目录 (2)第2部分工程剖析 (7)2.1 项目概况 (7)2.2 编制依据 (7)2.3 监理工作范围、工作目标、工作内容 (7)2.3.1 监理工作范围 (7)2.3.2 监理工作目标 (7)2.3.3 监理工作内容 (8)2.4 工程重点与难点分析 (9)2.5 相应监理控制手段和措施 (11)2.5.1 桩基础施工 (11)2.5.2 深基坑施工 (13)2.5.3 混凝土结构施工 (20)2.5.4 预埋件施工 (22)2.5.5 安全施工 (23)第3部分监理手段和措施 (27)3.1 投资控制 (27)3.1.1 投资控制目标 (27)3.1.2 投资控制方法 (27)3.1.3 投资控制措施 (28)3.1.3.1 合同措施 (28)3.1.3.2 组织措施 (28)3.1.3.3 技术措施 (28)3.1.3.4 经济措施 (29)3.1.3.5 监理内部管理措施 (29)3.1.4 投资控制工作流程 (30)3.2 进度控制 (32)3.2.1 进度控制目标 (32)3.2.2 进度控制方法 (32)3.2.3 进度控制措施 (32)3.2.4 进度控制监测方法 (35)3.2.5 进度控制工作流程 (37)3.3 质量控制 (39)3.3.1 质量控制目标 (39)3.3.2 质量控制方法 (39)3.3.2.1 事前控制 (39)3.3.2.3 事后控制 (41)3.3.2.4 监理控制方法 (42)3.3.2.5 质量验收方法与监理工作流程 (44)3.3.2.6 质量事故的分析与处理 (61)3.3.3 质量控制措施 (63)3.3.3.1 原材料、设备、构配件质量监理措施 (63)3.3.3.2 施工测量监理措施 (72)3.3.3.3 管桩施工监理措施 (73)3.3.3.4 钢板桩施工监理措施 (76)3.3.3.5 基坑降水排水监理措施 (79)3.3.3.6 深基坑施工监理措施 (81)3.3.3.7 沉井施工监理控制措施 (85)3.3.3.8 土方工程施工监理措施 (87)3.3.3.9 混凝土工程施工监理措施 (89)3.3.3.10 橡胶止水带施工监理措施 (94)3.3.3.11 预埋件、预留孔洞施工监理措施 (95)3.3.3.12 水池装水（满水）试验的质量监理控制措施 (97)3.3.3.13 附属建筑物屋面工程监理措施 (99)3.3.3.14 设备安装监理措施 (101)3.3.3.15 电气安装监理措施 (107)3.3.3.16 工艺管道安装监理措施 (110)3.3.3.17 质量通病防治措施 (117)第4部分合同信息管理和组织协调 (151)4.1 合同管理 (151)4.1.1 合同管理内容 (151)4.1.1.1 工程变更的管理 (151)4.1.1.2 工程分包的管理 (151)4.1.1.3 工程暂停及复工的管理 (152)4.1.1.4 索赔及仲裁的管理 (152)4.1.2 合同管理方法 (153)4.1.3 合同管理监理工作流程 (154)4.1.4 合同纠纷的具体处理措施 (155)4.1.4.1 工程变更纠纷的处理措施 (155)4.1.4.2 工程延期纠纷的处理措施 (158)4.1.4.3 费用索赔纠纷的处理措施 (160)4.1.4.4 承包商违约纠纷的处理措施 (162)4.2 信息管理 (163)4.2.1 信息管理内容 (163)4.2.2.2 信息加工整理和储存 (169)4.2.2.3 计算机辅助监理信息管理 (170)4.2.3 工程档案管理主要内容 (171)4.2.4 信息、档案管理监理措施 (177)4.3 组织协调 (179)4.3.1 组织协调内容 (179)4.3.2 组织协调方法 (179)4.3.3 协调建设各方关系的措施 (180)第5部分投入本项目的检测设备仪器 (183)第6部分针对性监控难点 (184)6.1 桩基础施工 (184)6.2 深基坑施工 (186)6.3 钢筋混凝土结构施工 (188)6.4 水池等构筑物的防开裂、防渗漏 (190)6.5 构筑物位置和标高控制 (192)6.6 橡胶止水带、穿墙止水螺杆、止水钢板施工 (192)6.6.1 橡胶止水带 (192)6.6.2 穿墙止水螺杆 (193)6.7 设备基础预埋件及预埋套管的预埋 (194)6.8 建筑门窗工程施工 (194)6.9 装饰工程施工 (196)6.10 安全施工 (198)6.11 进度控制和组织协调 (200)第7部分旁站监理 (201)7.1 旁站监理工作范围 (201)7.2 旁站监理工作要求 (201)7.3 旁站监理主要职责 (201)7.4 旁站监理工作程序 (201)7.5 旁站监理记录内容 (202)7.6 旁站监理要点 (202)7.6.1 预应力管桩 (202)7.6.2 土方回填 (204)7.6.3 梁柱节点钢筋隐蔽过程 (205)7.6.4 混凝土浇筑 (206)7.6.5 卷材防水层细部构造处理 (206)第8部分安全监理措施 (208)8.1 安全监理目标 (208)8.2 安全监理方法 (208)8.3.1 督促施工单位建立健全安全生产责任制 (209)8.3.2 确保安全生产的措施 (210)8.3.3 安全生产标准化管理措施 (211)8.3.4 设置安全控制点 (216)8.3.5 日常巡视安全管理 (217)8.3.6 安全事故预防措施 (218)8.3.6.1 安全事故预防原则 (218)8.3.6.2 预防安全事故具体措施 (218)8.4 文明施工监理目标 (219)8.5 文明施工监理方法 (219)8.6 文明施工监理措施 (219)8.6.1 确保文明施工措施 (219)8.6.2 文明施工标准化管理措施 (222)8.6.3 设置文明施工控制点 (224)8.6.4 环境保护措施 (225)8.6.5 消防、防火措施及管理网络 (226)第9部分合理化建议 (227)9.1 工程综合管理建议 (227)9.2 预应力管桩收锤（终压值）控制 (228)9.3 水池防开裂、防渗漏的技术处理 (228)9.4 橡胶止水带施工 (228)9.5 水池穿墙止水螺杆施工 (229)9.6 水池结构垂直度控制 (230)9.7 模板安装几何尺寸复核 (230)9.8 预埋管、预留孔位置复核 (231)9.9 构筑物外墙饰面砖施工 (231)9.10 混凝土顶板裂缝控制 (231)9.11 后浇带施工 (232)9.12 加强施工过程构筑物沉降观测 (232)9.13 工程投资管理建议 (233)9.14 工程进度管理建议 (234)9.15 加强反索赔力度的建议 (234)第10部分按本招标说明规定提交的其它资料 (236)10.1 主要监理工作程序 (236)10.1.1 监理工作总程序 (236)10.1.2 图纸会审监理工作流程 (237)10.1.3 施工组织设计监理工作程序 (238)10.1.4 工程变更处理监理工作程序 (239)10.1.5 工程延期监理工作程序 (240)10.1.7 安全监理工作程序 (242)10.2 监理工作制度 (243)10.2.1 监理机构组织管理制度 (243)10.2.2 质量管理制度 (244)10.2.3 图纸会审制度 (244)10.2.4 设计变更管理制度 (246)10.2.5 施工组织设计审查制度 (247)10.2.6 进度计划管理制度 (248)10.2.7 质量安全月报制度和监理总结制度 (248)10.2.8 监理档案管理制度 (249)10.2.9 工程开工申请审批制度 (249)10.2.10 施工技术复核制度 (250)10.2.11 工地例会制度 (251)10.2.12 工地文件与图纸收发登记制度 (251)10.2.13 工程款支付签证制度 (252)10.2.14 工程索赔签审制度 (252)10.2.15 进度监督报告制度 (253)10.2.16 施工现场紧急情况处理制度 (253)10.2.17 质量事故处理制度 (254)10.2.18 工作会议制度 (254)10.2.19 发文审批制度 (254)10.2.20 监理工作日志制度 (255)10.2.21 旁站监理制度 (255)10.2.22 安全监理制度 (256)第2部分工程剖析2.1项目概况1.工程地址：佛山市南海区大沥镇瓜步汛村。
