浅谈LED阻容降压电容的生产工艺
电容降压原理与LED微光灯
电容降压原理与ＬＥＤ微光灯:lx.nj一、阻容降压原理:电容降压的工作原理并不复杂。
他的工作原理是利用电容在一定的交流信号频率下产生的容抗来限制最大工作电流。
例如,在50Hz的工频条件下,一个1uF的电容所产生的容抗约为3180欧姆。
当220V的交流电压加在电容器的两端,则流过电容的最大电流约为70mA。
虽然流过电容的电流有70mA,但在电容器上并不产生功耗,因为如果电容是一个理想电容,则流过电容的电流为虚部电流,它所作的功为无功功率。
根据这个特点,我们如果在一个1uF的电容器上再串联一个阻性元件,则阻性元件两端所得到的电压和它所产生的功耗完全取决于这个阻性元件的特性。
例如,我们将一个110V/8W的灯泡与一个1uF的电容串联,在接到220V/50Hz的交流电压上,灯泡被点亮,发出正常的亮度而不会被烧毁。
因为110V/8W的灯泡所需的电流为8W/110V=72mA,它与1uF电容所产生的限流特性相吻合。
同理,我们也可以将5W/65V的灯泡与1uF电容串联接到220V/50Hz的交流电上,灯泡同样会被点亮,而不会被烧毁。
因为5W/65V的灯泡的工作电流也约为70mA。
因此,电容降压实际上是利用容抗限流。
而电容器实际上起到一个限制电流和动态分配电容器和负载两端电压的角色。
电容降压式简易电源的基本电路如图1，C1为降压电容器，D2为半波整流二极管，D1在市电的负半周时给C1提供放电回路，D3是稳压二极管，R1为关断电源后C1的电荷泄放电阻。
在实际应用时常常采用的是图2的所示的电路。
当需要向负载提供较大的电流时，可采用图3所示的桥式整流电路。
二、器件选择:1.电路设计时，应先测定负载电流的准确值，然后参考示例来选择降压电容器的容量。
因为通过降压电容C1向负载提供的电流Io，实际上是流过C1的充放电电流Ic。
C1容量越大，容抗Xc越小，则流经C1的充、放电电流越大。
当负载电流Io小于C1的充放电电流时，多余的电流就会流过稳压管，若稳压管的最大允许电流Idmax小于Ic-Io时易造成稳压管烧毁。
浅谈LED阻容降压电容的生产工艺
浅谈LED阻容降压电容的生产工艺【摘要】随着LED价格降低和体积的不断小型化，当受体积和成本等因素限制时，简单，实用，效率高的非隔离方案驱动电源而逐步占到主流。
【关键词】LED；工艺；降压电容器日光灯作为一种光亮柔和而有效的光源在全世界广受欢迎，无论是在家居，商店，办公室，学校，超市，医院，剧场，还是在商业冰柜，广告灯箱，地铁，人行隧道，人防工程，夜市灯饰照明等，只要需要照明的地方均可见到日光灯。
近年人们对节能的意识越来越强烈，节能家用电器，LED照明得到迅猛发展，LED照明由以前市政工程逐步走入老百姓的生活照，价格也越来越低，普通老百姓基本可以接受。
LED日光灯的LED灯条电源驱动方案有很多种，随着LED照明价格的不断下降，体积的不断小型化。
对各类元件的体积要求也越来越小，当受体积和成本等因素限制时，最简单，实用，效率高的飞隔离方案驱动电源而占主流。
即用薄膜电容串联在电路中，将交流式电转换为低压直流后再整流滤波，我们习惯称这种电容为降压电容。
1.电容压降原理电容降压的工作原理并不复杂。
他的工作原理是利用电容在一定的交流信号频率下产生的容抗来限制最大工作电流，从而达到降压的目的。
2.降压电容的选用因普通滤波电容如有容量衰减，电子设备还可以工作，但阻容降压电容如有容量下降，将会出现供应电流下降，导致设备出现故障，故对阻容降压电容的寿命要求很高，特别是连续性使用的机种，现在很多使用这种电容降压设计的厂家出现批量性故障，所以选择电容方面一定要慎重.因为短期内很难用实验来验证，开始的时候只要额定电压选择对了，电容都能正常工作。
3.降压电容失效分析电容量下降的原因，主要为以下几种情况所致：电晕，氧化或电化学腐蚀，自愈。
下面是几种情况的照片。
4.降压电容器的设计通过对电容器的失效分析，减少对电极失效的面积是解决此类电容器的主要研究方向。
选择使用于相对高温场合的薄膜材料，采用合适的蒸度方式和方阻，有效控制卷绕车间的环境，给进喷金工艺有效降低电容器的内阻，尽可能的做好真空浸渍的内浸工艺。
高精度电阻、电容形成技术
高精度电阻、电容形成技术高精度电阻、电容形成技术1 前言在集成电路的工艺中，为了提高器件性能，提高集成度，电阻和电容也集成在器件之中。
随着线宽不断缩小，对电阻和电容的精度要求也越来越高。
本篇介绍了几种制作高精度电阻和电容的制作工艺。
2 高精度电阻的制作2．1 掺杂法集成电路中用掺杂法制作电阻,一般采用扩散电阻法和离子注入法。
2．1．1 扩散电阻法扩散电阻法工艺简单，但精度较低，寄生效应大，面积较大。
扩散电阻法常用于双极电路的制作，一般有基区扩散电阻、发射区扩散电阻、基区沟道电阻、外延层电阻和隐埋层电阻。
扩散电阻常和工艺中的扩散工艺同时制作，精度ΔR／R可控制在+／-20％以内，电阻温度系数一般在2000ppm／℃左右，对于长方形的扩散电阻，其阻值的计算公式为：R=Rs×L/W，Rs为方块电阻，L和W为长和宽。
2．1．2 离子注入法离子注入法的优点在于有很好的均匀性和重复性，精度较高，电阻率范围可高可低：50Ω-50k Ω，电阻的温度系数较小。
离子注入的方块电阻和注入剂量成反比，有较好的线性关系，通过控制注人剂量可控制电阻大小。
离子注入法制作电阻又可分为单晶注入和多晶注入。
(1)单晶注入法单晶注入法的注入区域为硅衬底，注入杂质可为B、BF2和P，注入后有一步退火用以激活注入杂质。
单晶注入的注入剂量和方块电阻的关系如图1所示。
单晶离子注入法制作电阻的一般流程为：热氧SiO2生长→光刻电阻区→腐蚀SiO2斗→离子注入→去胶→退火→光刻SiO2开接触孔→溅铝。
离子注入的总电阻包括本体电阻、接触区电阻和边缘杂散电阻。
对于长方形的离子注人电阻，其阻值仍可用R=Rs×L/W的公式计算。
(2)多晶硅注入电阻如果仅用掺杂硅衬底作电阻，会给设计和布线带来困难。
由于多晶硅已广泛使用，掺杂多晶硅不仅可用于MOS管的栅极，而且可制作电阻，这给工艺带来更大的灵活性和可变性。
(3)多晶硅注入电阻的特点多晶层一般由LPCVD淀积形成。
LED驱动电源阻容降压原理及稳压电源设计
LED驱动电源阻容降压原理及稳压电源设计LED驱动电源电容降压电源的特点概述电子工程师总是在不断追求减小设备体积，优化设计，以期最大限度地降低设备成本。
其中，减小作为辅助电源的直流稳压电源电路部分的体积，往往是最难解决的问题之一。
普通的线性直流稳压电源电路效率比较低，电源的变压器体积大，重量重，成本较高。
开关电源电路结构较复杂，成本高，电源纹波大，RFI和EMI干扰是难以解决的。
下文介绍的是一种新颖的电容降压型直流稳压电源电路。
这种电路无电源变压器，结构非常简单，具体有: 体积小、重量轻、成本低廉、动态响应快、稳定可靠、高效（可达90%以上）等特点。
电容降压原理当一个正弦交流电源U（如220V AC 50HZ）施加在电容电路上时，电容器两极板上的电荷，极板间的电场都是时间的函数。
也就是说: 电容器上电压电流的有效值和幅值同样遵循欧姆定律。
即加在电容上的电压幅值一定，频率一定时，就会流过一个稳定的正弦交流电流ic 。
容抗越小（电容值越大），流过电容器的电流越大，在电容器上串联一个合适的负载，就能得到一个降低的电压源，可经过整流，滤波，稳压输出。
电容在电路中只是吞吐能量，而不消耗能量，所以电容降压型电路的效率很高。
原理方框图电路由降压电容，限流，整流滤波和稳压分流等电路组成。
1. 降压电容：相当于普通稳压电路中的降压变压器，直接接入交流电源回路中，几乎承受全部的交流电源U,应选用无极性的金属膜电容(METALLIZEDP OLYESTER FILM CAP ACITOR)2. 限流电路：在合上电源的瞬间，有可能是U的正或负半周的峰_峰值，此时瞬间电流会很大，因此在回路中需串联一个限流电阻，以保证电路的安全。
3. 整流滤波:有半波整流和全波整流，与普通的直流稳压电源电路的设计要求相同。
4. 稳压分流：电压降压回路中，电流有效值I是稳定的，不受负载电流大小变化的影响，因此在稳压电路中，要有分流回路，以响应负载电流的大小变化。
阻容降压原理和计算公式及LED照明应用原理基础
阻容降压原理和计算公式及LED照明应用原理基础作者：113007060提交日期：2010-5-2 17:52:00 | 分类:照明技术应用 | 访问量：234阻容降压原理和计算公式这一类的电路通常用于低成本取得非隔离的小电流电源。
它的输出电压通常可在几伏到三几十伏，取决于所使用的齐纳稳压管。
所能提供的电流大小正比于限流电容容量。
采用半波整流时，每微法电容可得到电流（平均值）为：（国际标准单位）I(AV)=0.44*V/Zc=0.44*220*2*Pi*f*C=0.44*220*2*3.14*50*C=30000C=30000*0.000001=0.03A=30mAf为电源频率单位HZ;C为电容容值单位F法拉;V为电源电压单位伏V;Zc=2*Pi*f*C为阻抗阻值单位欧姆.如果采用全波整流可得到双倍的电流（平均值）为：I(AV)=0.89*V/Zc=0.89*220*2*Pi*f*C=0.89*220*2*3.14*50*C=60000C=60000*0.000001=0.06A=60mA一般地，此类电路全波整流虽电流稍大，但是因为浮地，稳定性和安全性要比半波整流型更差，所以用的更少。
使用这种电路时，需要注意以下事项：1、未和220V交流高压隔离，请注意安全，严防触电！2、限流电容须接于火线，耐压要足够大（大于400V），并加串防浪涌冲击兼保险电阻和并放电电阻。
3、注意齐纳管功耗，严禁齐纳管断开运行。
电容降压式电源将交流式电转换为低压直流电容降压原理电容降压的工作原理并不复杂。
他的工作原理是利用电容在一定的交流信号频率下产生的容抗来限制最大工作电流。
例如，在50Hz的工频条件下，一个1uF 的电容所产生的容抗约为3180欧姆。
当220V的交流电压加在电容器的两端，则流过电容的最大电流约为70mA。
虽然流过电容的电流有70mA，但在电容器上并不产生功耗，应为如果电容是一个理想电容，则流过电容的电流为虚部电流，它所作的功为无功功率。
阻容降压电容如何选择 浅谈阻容降压电容使用注意事项
阻容降压电容如何选择浅谈阻容降压电容使用注意事项
本文主要是关于阻容降压电容的相关介绍，并着重对阻容降压电容的选择及其注意事项进行了详尽的阐述。
阻容降压电容阻容降压电容是利用电容的容抗来限制电流的电容器，广泛应用在小家电面板控制/小功率LED/酒店门控/电表等领域
应用原理：
阻容降压是利用电容的容抗来限制电流，从而达到降压的目的，电流计算公式=2*3.14*f*C*U，阻容降压电路以设计简单，成本低。
体积小，装配方便。
广泛应用在小家电面板控制/小功率LED/酒店门控/电表等领域，一般这种设计只适合于小功率和小电流的负载（建议《100mA），此电路对电容要求较高，目前市场上多次出现功能性故障，以下做详解。
降压电路设计注意事项：
因普通滤波电容如有容量衰减，电子设备还可以工作，但阻容降压电容如有容量下降，将会出现供应电流下降，导致设备出现故障，故对阻容降压电容的寿命要求很高，特别是连续性使用的机种，现在很多使用这种电容降压设计的厂家出现批量性故障，所以选择电容方面一定要慎重。
产品适用范围：
DS系列：主要用于电表。
温控器。
小功率负载降压驱动及其它温湿度要求高的阻容降压用途。
应用优势：
设计简单，成本低。
体积小，装配方便。
一般应用在小家电面板控制/小功率LED/酒店门控/电表等领域
如何提高阻容降压电容的寿命和提高产品可靠性：
●．增加真空浸渍工艺，排除电容内部空气，并与外部空气予以隔绝，阻断发生电化学腐。
电容生产工艺流程
电容生产工艺流程电容是一种常见的电子元件，广泛应用于通信、计算机、电子设备等领域。
电容的生产工艺流程包括材料准备、电极制备、电解液注入、封装和测试等步骤。
电容的生产需要准备所需的材料。
主要材料包括电极材料（如铝箔、铜箔）、电解液（如有机溶剂、电解质溶液）以及绝缘材料（如聚酰亚胺薄膜）。
这些材料需要经过质量检验和储存，确保其符合生产要求。
接下来是电极制备。
电容的电极通常采用金属箔制成，制备过程包括箔材切割、清洗、腐蚀处理、电极涂布等步骤。
首先，将电极材料切割成所需尺寸，并进行清洗去除表面杂质。
然后，对电极进行腐蚀处理，以增加其表面积和电容量。
最后，通过电极涂布将电解液均匀涂覆在电极上，形成电容的正负极。
电解液注入是电容生产中的重要环节。
注入电解液的目的是使电容具有电容效应。
电解液是一种具有良好导电性和化学稳定性的液体，其成分根据电容的使用场合和要求不同而有所差异。
注入电解液的过程需要严格控制温度、湿度和注入速度，以确保电容的性能和稳定性。
封装是电容生产流程中的关键步骤。
电容的封装包括外壳的制作和焊接引线等工艺。
外壳通常采用塑料或金属材料制成，以保护电容内部结构和电极。
焊接引线是将电容的电极与外部电路连接的重要环节，需要精确控制焊接温度和时间，以确保焊点牢固可靠。
最后是电容的测试。
电容在生产完成后需要经过严格的测试，以验证其性能是否符合要求。
常见的测试内容包括电容值测量、耐压测试、温度特性测试等。
通过这些测试，可以确保电容的质量和稳定性，以满足应用的需求。
电容的生产工艺流程包括材料准备、电极制备、电解液注入、封装和测试等步骤。
每个步骤都需要严格控制和操作，以确保电容的质量和性能。
电容作为一种重要的电子元件，在现代科技发展中起着不可替代的作用。
随着技术的不断进步，电容的生产工艺也在不断创新和改进，以满足不断变化的市场需求。
LED阻容降压电路原理及元件参数计算
LED阻容降压电路原理及元件参数计算因受到成本的制约，具有成本优势的阻容降压在现在的LED灯具及小家电中应用非常广泛，现就目前最常用的半波整流电路对其进行详细的分析；此图是一个220VAC/50Hz供电输出5.1VDC <30mA的阻容降压原理图，交流电源从ACL和ACN端输入，其中FUSE（F2A250V保险管）为过流保护，VAR（10D511K 压敏电阻）为浪涌保护，C1（MKP-X2 0.1uF/275VAC安规电容）为交流滤波电容，因这三个器件和线路板（或称PCB）直接关系到控制器的安全与电磁兼容性，所以它们必须通过销售国的安全认证，如在中国销售的必须通过CCC认证，其它如美国的UL认证、欧洲的TUV或VDE认证、日本的JET认证等。
电路中C2是降压电容；常用CL21聚脂或CBB21聚丙烯（价格高，性能好），其容抗Rc=1/2ΠFC2，其中Π≈3.14，F=电网频率（50Hz），C2为电容容量，单位是F（法拉），所以此图中C2的容抗Rc≈3.184KΩ，在220VAC输入半波整流条件下最大能输出34.54mA电流，但在实际使用当中，电网电压和电网频率都有波动，所以我们在设计此电容大小时必须考虑到最坏的情况下使用不会出现异常和损坏，还要求在设计时余量不能预留过大以降低整机功耗，同时此电容容量越大电路越不安全，我们在设计此电路时，如果220VAC供电情况下容量超过2.5uF，120VAC供电情况下容量超过4uF就因该放弃阻容降压考虑其它电路电路中R1是为C2放电的电阻；防止在快速插拔电源插头或插头接触不良时C2电容上的残余电压和电网电压叠加对后续器件形成高压冲击和防止拔出电源插头后接触到人体对人员产生伤害，所以此RC时间常数在理想状态下≤T（T=1/F，F=50Hz），但在实际使用当中R1不能取太小，否则R1功耗太大，一般我们取RC时间常数≤300mS，另外还要注意此电阻的耐压，我们常用的0.25W碳膜电阻耐压是500V，0.5W碳膜电阻耐压是700V，具体可以参考电阻厂家的性能手册。
阻容降压电容 5v
阻容降压电容 5v阻容降压电容（5V）在电子学领域中，阻容降压电容是一种常见的电子元件。
它可以将高电压降低到5V，以满足特定电路的工作需求。
本文将介绍阻容降压电容的原理、应用以及注意事项。
一、原理阻容降压电容是一种电容器，它的特殊结构使其能够起到降压的作用。
在电容器内部，存在两个电极，分别是正极和负极。
当电容器两端施加电压时，电荷会在两个电极之间存储。
根据电容器的特性，电荷储存量与电容器两端的电压成正比。
当电容器两端施加高电压时，如果我们希望将电压降低到5V，就需要使用阻容降压电容。
在具体的电路中，我们可以将阻容降压电容与其他电子元件串联或并联，以达到降压的效果。
通过合理选择电容器的参数，如电容值和工作电压，我们可以实现将高电压降低到5V的目标。
二、应用阻容降压电容广泛应用于各种电子设备和电路中。
以下是一些常见的应用场景：1. 手机充电器：手机充电器通常需要将市电的高电压（如220V）降压到5V，以供给手机充电。
在充电器中，阻容降压电容被用来降低电压，保证手机安全充电。
2. 电子设备电源：许多电子设备需要5V的电源来工作，如单片机、传感器等。
阻容降压电容可以将市电或其他高电压降压到5V，为这些设备提供稳定的电源。
3. LED灯驱动电路：LED灯通常需要较低的电压来工作，如3V、2V 等。
阻容降压电容可以将高电压降低到所需的电压，为LED灯提供合适的驱动电压。
4. 智能家居控制器：智能家居控制器通常需要5V的电源来工作，以实现远程控制和智能化功能。
阻容降压电容可以将市电或其他高电压降压到5V，为智能家居控制器提供电源。
三、注意事项在使用阻容降压电容时，需要注意以下事项：1. 选择合适的电容器：根据具体的工作电压和电流需求，选择合适的阻容降压电容。
如果电容器的参数不合适，可能无法正常工作或导致电路故障。
2. 正确连接电容器：将电容器正确连接到电路中，确保正极和负极接线正确。
错误的连接可能导致电容器损坏或电路故障。
12v阻容降压电路图 浅谈阻容降压的工作原理
12v阻容降压电路图浅谈阻容降压的工作原理本文主要是关于阻容降压的相关介绍，并着重对阻容降压的原理及其电路进行了详尽的阐述。
阻容降压电容降压的工作原理并不复杂。
他的工作原理是利用电容在一定的交流信号频率下产生的容抗来限制最大工作电流。
原理分类：电子应用电路电容降压的工作原理并不复杂。
他的工作原理是利用电容在一定的交流信号频率下产生的容抗来限制最大工作电流。
例如，在50Hz的工频条件下，一个1uF的电容所产生的容抗约为3180欧姆。
当220V的交流电压加在电容器的两端，则流过电容的最大电流约为70mA。
虽然流过电容的电流有70mA，但在电容器上并不产生功耗，因为如果电容是一个理想电容，则流过电容的电流为虚部电流，它所作的功为无功功率。
根据这个特点，我们如果在一个1uF的电容器上再串联一个阻性元件，则阻性元件两端所得到的电压和它所产生的功耗完全取决于这个阻性元件的特性。
例如，我们将一个110V/8W的灯泡与一个1uF 的电容串联，在接到220V/50Hz的交流电压上，灯泡被点亮，发出正常的亮度而不会被烧毁。
因为110V/8W的灯泡所需的电流为8W/110V=72mA，它与1uF电容所产生的限流特性相吻合。
同理，我们也可以将5W/65V的灯泡与1uF电容串联接到220V/50Hz的交流电上，灯泡同样会被点亮，而不会被烧毁。
因为5W/65V的灯泡的工作电流也约为70mA。
因此，电容降压实际上是利用容抗限流。
而电容器实际上起到一个限制电流和动态分配电容器和负载两端电压的角色。
注意事项采用电容降压时应注意以下几点：1. 根据负载的电流大小和交流电的工作频率选取适当的电容，而不是依据负载的电压和功率。
2. 限流电容必须采用无极性电容，绝对不能采用电解电容。
而且电容的耐压须在400V以。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

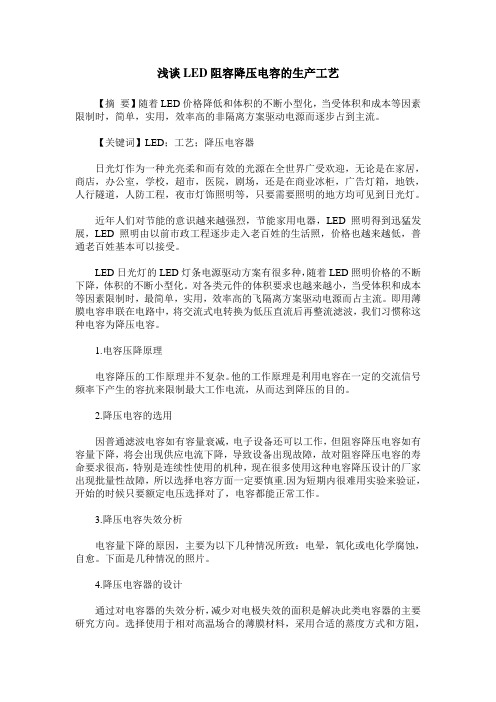

浅谈LED阻容降压电容的生产工艺
【摘要】随着LED价格降低和体积的不断小型化，当受体积和成本等因素限制时，简单，实用，效率高的非隔离方案驱动电源而逐步占到主流。
【关键词】LED；工艺；降压电容器
日光灯作为一种光亮柔和而有效的光源在全世界广受欢迎，无论是在家居，商店，办公室，学校，超市，医院，剧场，还是在商业冰柜，广告灯箱，地铁，人行隧道，人防工程，夜市灯饰照明等，只要需要照明的地方均可见到日光灯。
近年人们对节能的意识越来越强烈，节能家用电器，LED照明得到迅猛发展，LED照明由以前市政工程逐步走入老百姓的生活照，价格也越来越低，普通老百姓基本可以接受。
LED日光灯的LED灯条电源驱动方案有很多种，随着LED照明价格的不断下降，体积的不断小型化。
对各类元件的体积要求也越来越小，当受体积和成本等因素限制时，最简单，实用，效率高的飞隔离方案驱动电源而占主流。
即用薄膜电容串联在电路中，将交流式电转换为低压直流后再整流滤波，我们习惯称这种电容为降压电容。
1.电容压降原理
电容降压的工作原理并不复杂。
他的工作原理是利用电容在一定的交流信号频率下产生的容抗来限制最大工作电流，从而达到降压的目的。
2.降压电容的选用
因普通滤波电容如有容量衰减，电子设备还可以工作，但阻容降压电容如有容量下降，将会出现供应电流下降，导致设备出现故障，故对阻容降压电容的寿命要求很高，特别是连续性使用的机种，现在很多使用这种电容降压设计的厂家出现批量性故障，所以选择电容方面一定要慎重.因为短期内很难用实验来验证，开始的时候只要额定电压选择对了，电容都能正常工作。
3.降压电容失效分析
电容量下降的原因，主要为以下几种情况所致：电晕，氧化或电化学腐蚀，自愈。
下面是几种情况的照片。
4.降压电容器的设计
通过对电容器的失效分析，减少对电极失效的面积是解决此类电容器的主要研究方向。
选择使用于相对高温场合的薄膜材料，采用合适的蒸度方式和方阻，
有效控制卷绕车间的环境，给进喷金工艺有效降低电容器的内阻，尽可能的做好真空浸渍的内浸工艺。
（1）材料选用。
选用高温聚丙烯材料。
（2）卷绕。
对材料的选择要尽量膜厚一些（选纵向收缩大，横向收缩小的）。
选高温锌铝膜，方阻1—3/6-10的波浪分切。
屏蔽带尽量大（1.5-2.0MM）.卷绕的错边不要太大，内外张力一致，尽量大；芯子端面必须整齐.；芯轴尽量大（因为薄。
所以散热好）。
（3）热压。
温度设定：一般由介质类型和产品结构及用途决定。
（4）热定型：必须真空热处理。
时间尽量长，尽量减少层与层之间的空气电离。
温度：与热压温度相同，时间为2_6H.
5.产品验证
经过上述工艺生产的产品质量有明显提高，测试结果电参数基本没有废品，但是，在此建议在装配容许的情况下还是按标准设计此类电容器。
[科]
【参考文献】
[1]吴志强.LED照明的应用现状与发展前景[J].科技信息，2009（06）.。
