尘埃粒子计数器的基本原理介绍

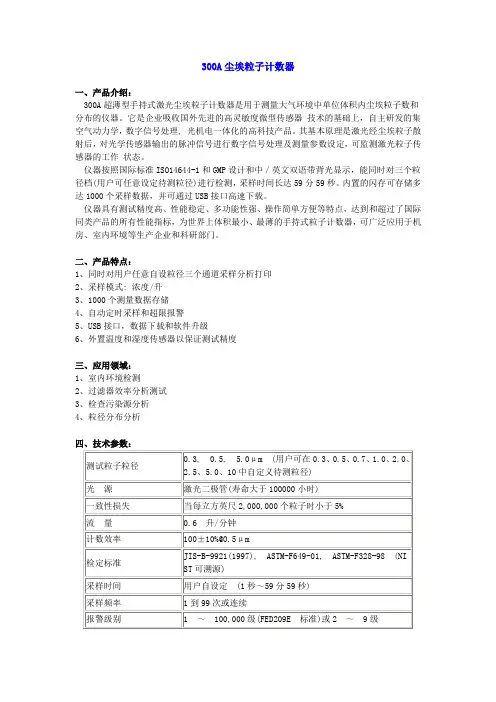

300A尘埃粒子计数器
300A尘埃粒子计数器一、产品介绍：300A超薄型手持式激光尘埃粒子计数器是用于测量大气环境中单位体积内尘埃粒子数和分布的仪器。
它是企业吸收国外先进的高灵敏度微型传感器技术的基础上，自主研发的集空气动力学，数字信号处理, 光机电一体化的高科技产品。
其基本原理是激光经尘埃粒子散射后，对光学传感器输出的脉冲信号进行数字信号处理及测量参数设定，可监测激光粒子传感器的工作状态。
仪器按照国际标准ISO14644-1和GMP设计和中／英文双语带背光显示，能同时对三个粒径档(用户可任意设定待测粒径)进行检测，采样时间长达59分59秒。
内置的闪存可存储多达1000个采样数据，并可通过USB接口高速下载。
仪器具有测试精度高、性能稳定、多功能性强、操作简单方便等特点，达到和超过了国际同类产品的所有性能指标，为世界上体积最小、最薄的手持式粒子计数器，可广泛应用于机房、室内环境等生产企业和科研部门。
二、产品特点：1、同时对用户任意自设粒径三个通道采样分析打印2、采样模式: 浓度/升3、1000个测量数据存储4、自动定时采样和超限报警5、USB接口，数据下载和软件升级6、外置温度和湿度传感器以保证测试精度三、应用领域：1、室内环境检测2、过滤器效率分析测试3、检查污染源分析4、粒径分布分析四、技术参数：测试粒子粒径0.3, 0.5, 5.0μm (用户可在0.3、0.5、0.7、1.0、2.0、2.5、5.0、10中自定义待测粒径)光源激光二极管(寿命大于100000小时)一致性损失当每立方英尺2,000,000个粒子时小于5%流量0.6 升/分钟计数效率100±10%@0.5μm检定标准JIS-B-9921(1997), ASTM-F649-01, ASTM-F328-98 (NIST 可溯源)采样时间用户自设定 (1秒～59分59秒)采样频率1到99次或连续报警级别 1 ～ 100,000级(FED209E 标准)或2 ～ 9级(ISO14464-1标准)测试方式单一/重复/连续/定时/平均数据内存容量438组(次)或1000个测量数据错误指示超过最大计数，激光功率衰减，超过校准流量（>±5%），电池电量不足接口USB最大通讯速率12Mbps电源可充电Li-ion锂聚合物电池（7.4V/2800mAh）AC/DC适配器（输入：AC100～240V，输出DC9V/1A）电池工作时间连续测试时间大于6小时外形尺寸93（W）× 46（D）× 180（H）mm 重量小于950克（含电池）环境条件工作环境：5～45℃,＜ 90%RH 储藏环境：-20～60℃,＜ 90%RH标准附件AC/DC适配器，等动力采样头，便携式保护箱,应用软件安装光盘选配件外置温湿度传感器，微型打印机。
尘埃粒子计数器的原理及注意事项
尘埃粒子计数器的原理及注意事项尘埃粒子计数器的原理及注意事项上海苏净一、尘埃粒子计数器使用注意事项：1、当入口管被盖住或被堵塞，不要启动计数仪。
2、不要测有可能产生反应的混合气体（如氢气和氧气）。
这此气体也可能在计数器内产生爆炸。
测这些气体需与厂家联系为取得更多的信息。
3、没有高压减压设备（如高压扩散器）不要取样压缩空气，所有的粒子计数器被设计用于在一个大气压下操作。
4、水，溶液或其它液体都不能从入口管进入传感器。
5、尘埃粒子计数器主要用来测试净化车间干净的环境，当测的地方有松散颗粒的材质，灰尘源，喷雾处时，须最少保持距进口管至少12英寸远。
以免以上的颗粒及液体污染传感器及管路。
6、取样时，僻免取样从计数器本身排出来的或被计数器出来的气体所污染的气体。
7、当有打印机时，连接外置打印机时，需先关掉计数器；当执行打印操作时，打印机上须有打印纸，否则会损伤打印头。
8、灵敏度在0.1um的颗粒计数仪，如没有特别的预防，不能用于测大于1000级的净化车间，以免对其传感器损伤。
二、尘埃粒子计数器原理及应用：1、尘埃粒子计数器的介绍目前尘埃粒子计数器的用户越来越多，广泛应用于医药、电子、精密机械、彩管制造、微生物等行业中，实现对各种洁净等级的工作台、净化室、净化车间的净化效果、洁净级别进行监控，以确保产品的质量。
尘埃粒子计数器是用来测量空气中微粒的数量及大小的仪器，从而为空气洁净度的评定提供依据。
常见的尘埃粒子计数器是光散射式（DAPC）的，测量粒径范围0.1-10um，此外还有凝聚核式的尘埃粒子计数器（CNC），可测量尺寸更小的尘埃粒子。
本文介绍光散射式尘埃粒子计数器。
2、尘埃粒子计数器的工作原理空气中的微粒在光的照射下会发生散射，这种现象叫光散射。
光散射和微粒大小、光波波长、微粒折射率及微粒对光的吸收特性等因素有关。
但是就散射光强度和微粒大小而言，有一个基本规律，就是微粒散射光的强度随微粒的表面积增加而增大。
尘埃粒子计数器的工作原理流程
尘埃粒子计数器的工作原理流程尘埃粒子计数器是用于测量洁净环境中单位空气体积内尘埃粒子数和粒径分布的仪器。
尘埃粒子计数器广泛应用于医药、电子、精密机械、彩管制造、微生物等行业中，实现对各种洁净等级的工作台、净化室、净化车间的净化效果、洁净级别进行监控，以确保产品的质量。
工作原理：空气中的微粒在光的照射下会发生散射，这种现象叫光散射。
光散射和微粒大小、光波波长、微粒折射率及微粒对光的吸收特性等因素有关。
但是就散射光强度和微粒大小而言，微粒散射光的强度随微粒的表面积增加而增大。
工作流程：首先，真空泵系统使待检测气体按规定流量通过粒子计数器激光头，气体中的尘埃粒子将散射粒子计数器中的激光信号，从而使其中的光学传感器接受并产生脉冲信息号。
其次，脉冲信息号被输出并放大，然后进行数字信号处理，通过与标准粒子信号进行比较，将对比结果用不同的参数表示出来。
电脉冲数量对应于微粒的个数，电脉冲的幅度对应于微粒的大小。
使用注意事项：1、当进口管被盖住或被堵塞，不要启动计数仪。
2、粒子计数器应该在洁净环境下使用，以防止对激光传感器的损伤。
3、不要测有可能产生反应的混合气体(如氢气和氧气)。
这此气体也可能在计数器内产生爆炸。
测这些气体需与厂家联系为取得更多的信息。
4、没有高压减压设备(如高压扩散器)不要取样压缩空气，所有的颗粒计数仪被设计用于在一个大气压下操作。
5、水，溶液或其它液体都不能从入口管进入传感器。
6、颗粒计数仪主要用来测试净化车间干净的环境，当测的地方有松散颗粒的材质，灰尘源，喷雾处时，须少保持距进口管至少十二英寸远。
以免以上的颗粒及液体污染传感器及管路。
7、取样时，僻免取样从计数器本身排出来的或被计数器出来的气体所污染的气体。
8、在连接外置打印机或连接外接温湿度传感器时，需先关掉计数器;当执行打印操作时。
标签:尘埃粒子计数器。
CLJ-D尘埃粒子计数器
CLJ —D 型尘埃粒子计数器执行标准Q/320584FBR001-2006使用说明书吴江市华宇净化设备有限公司一．用途CLJ--D型尘埃粒子计数器（以下简称仪器）是用来检测净化环境中单位体积内所含尘埃颗粒数的计数仪器。
本仪器空气采样量为2.83 L/min (即0.1 立方英尺/每分钟),符合国际通用标准—美国联邦标准209E(92年9月16日公布)的要求,便于与国际接轨,能直接检测300000级、100000级、10000级、1000级、100级的洁净环境.本仪器的全部指标都按照企业标准（Q/320584FBR001-2006）严格生产，按国家计量局颁布的JJG 547—1988 检定规程进行标定，整机功能采用微电脑控制处理,能直接打印检测结果。
本仪器设计精巧，具有功能多、测试精度高、速度快、便于携带和使用方便等特点。
本仪器一次采样可同时测得六种粒径档的尘埃颗粒数，并能选择观察其中某一粒径粒子的数目及变化情况，也可打印其检测结果，对研究、检测和评价各种洁净环境十分方便。
因此，本仪器咳广泛应用于微电子、医疗制药、生化制品、血液制品、食品卫生、化妆用品、精密机械、精细化工和航天航空等部门。
二．工作原理CLJ-D型尘埃粒子计数器是按照微粒的光散射原理设计而成的。
运动的微粒通过光束时产生光脉冲，光的强度与粒子的大小成比例。
本仪器利用几组光学透镜把光束聚焦，并把焦点投影到传感器的散射腔体的中心位置形成一个微小光敏区，空气中的尘埃粒子随采样气流穿过光敏感区时，产生散射光，形成光脉冲。
光脉冲投影到光电倍增管上，光电倍增管将其转换成相应的电脉冲信号。
此信号经放大处理后，送入不敷出六路甄别器甄别分档，然后送入电脑进行计数处理，并显示测试结果，其结果也可打印。
三.特点根据美国FS-209D标准,我国JGJ-90《洁净室施工及验收规范》，制药行业GMP规范等标准要求，以及我国多数用户的实际使用要求，CLJ-D型选用德国OSRAM（欧司朗）白炽灯为传感器光源，把仪器的粒径灵敏度保持在0.3μm水平上，确保0.5μm粒径的准确度，满足洁净度100级的测量。
有关尘埃粒子计数器的使用介绍
有关尘埃粒子计数器的使用介绍尘埃粒子计数器作为一种常见的实验仪器，主要用于测量环境中的微小粒子数量和大小。
它可以应用于工业、医疗、科研等领域，起到极为重要的作用。
本文将重点介绍尘埃粒子计数器的使用方法和注意事项，帮助大家更好地使用这一实验仪器。
一、尘埃粒子计数器的工作原理尘埃粒子计数器主要通过激光水平扫描技术对环境空气中的粒子进行检测。
其基本原理是利用激光器发出的激光束，通过光学系统形成一个窄且准确的激光光束。
当照射在环境空气中的粒子上时，粒子会散射激光光束，并反射回检测器。
通过检测器采集的信号，可以计算出粒子的数量和大小分布。
二、尘埃粒子计数器的使用方法1.准备工作在使用尘埃粒子计数器之前，我们需要先查看并确认设备是否完好无损，包括仪器本身、传感器、激光器以及其他周边设备。
随后根据实验需求，调整仪器检测粒子的尺寸和计数范围。
2.启动仪器将仪器与电源连接，并打开电源开关。
在仪器正常启动后，进入菜单界面，依次进行如下设置：①选择语言。
②设置日期和时间。
③设置粒子计数器的工作模式、传输协议和数据记录方式。
④设置报警样本数量和报警声音大小等其他需要的参数。
3.测量粒子数量选择要测试的粒子大小范围后，我们可以将尘埃粒子计数器放到要测试的区域中进行检测。
在检测过程中，需要关注仪器显示屏上的实时粒子数量和累计粒子数量，以及最小和最大粒子尺寸等参数，根据实际情况做出相应的调整。
4.数据处理完成粒子数量的测量后，我们需要将检测结果记录下来，并进行数据分析处理。
根据实验需求，我们可以使用Excel等软件进行数据处理，生成报告并进行数据可视化分析。
三、使用注意事项1.尘埃粒子计数器应放置在洁净的环境中，防止仪器受到外界干扰。
2.在测量前，应对仪器进行严格的校准和检查。
3.使用过程中，应保持仪器的水平放置，避免仪器跌落或碰撞。
4.如发现仪器有故障或问题，应立即停止使用并及时联系维修人员。
5.在仪器使用过程中，应及时清洁检测头，避免粒子污染影响测量结果。
尘埃粒子计数器的操作使用 尘埃粒子计数器常见问题解决方法
尘埃粒子计数器的操作使用尘埃粒子计数器常见问题解决方法尘埃粒子计数器是用于检测干净环境中单位体积内尘埃粒子计数目及其分布的仪器。
具有检测速度快，精度高，人为影响小等特点,现已在药检所，防疫站，血液中心，尘埃粒子计数器是用于检测干净环境中单位体积内尘埃粒子计数目及其分布的仪器。
具有检测速度快，精度高，人为影响小等特点,现已在药检所，防疫站，血液中心，制药车间，精密仪器加工，质量监督所等部分有着广泛的使用。
分类：尘埃粒子计数器依据不同的分类标准具有不同的分类方式，其依据流量大小的不同可分为小流量计数器和大流量计数器；依据体积及其形状的不同可分为手持式计数器和台式计数器；依据测试原理的不同可分为光散乱法测试计数器，称重法测试计数器，惯性法则测试计数器，显微镜法测试计数器等等；依据测试通道数目的不同可分为单通道计数器，双通道计数器和多通道计数器。
结构：尘埃粒子计数器紧要由光源，两组透镜，测量腔，光检测器和放大电路五大部分构成。
其中，光源及大地影响着计数器的性能，是其关键部件之一，需充分长寿命，稳定性高，不易受外界干扰等特性；两组透镜用于完成聚焦的功能，一组用于聚焦光源发出的光，一组用于聚焦散射现象产生的散射光；测量腔用于使空气中的微粒在光照下发生散射；光检测器用于将光脉冲信号转换为电脉冲信号；放大电路用于将微弱的电信号进行放大并选择出充分的脉冲信号。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
尘埃粒子计数器广泛应用于生物制药、微电子制造、试验室和微生物等行业的干净室检测中了，可以对干净室、无尘车间、加工制造厂房的干净度、净化效果进行监控的作用，确保产品的安全和质量。
激光尘埃粒子计数器的原理
激光尘埃粒子计数器的原理、应用及组成发布时间激光尘埃粒子计数器的原理、应用及组成发布时间引言目前激光尘埃粒子计数器的用户越来越多，激光尘埃粒子计数器广泛应用于医药、电子、精密机械、彩管制造、微生物等行业中，实现对各种洁净等级的工作台、净化室、净化车间的净化效果、洁净级别进行监控，以确保产品的质量。
激光尘埃粒子计数器是用来测量空气中尘埃微粒的数量及粒径分布的仪器，从而为空气洁净度的评定提供依据。
常见的激光尘埃粒子计数器是光散射式（DAPC）的，测量粒径范围 0.1-10μm，此外还有凝聚核式的激光尘埃粒子计数器（CNC），可测量尺寸更小的尘埃粒子。
本文将介绍光散射式激光尘埃粒子计数器。
激光尘埃粒子计数器的工作原理激光尘埃粒子计数器基本原理是光学传感器的探测激光经尘埃粒子散射后被光敏元件接收并产生脉冲信号，该脉冲信号被输出并放大，然后进行数字信号处理，通过与标准粒子信号进行比较，将对比结果用不同的参数表示出来。
空气中的微粒在光的照射下会发生散射，这种现象叫光散射。
光散射和微粒大小、光波波长、微粒折射率及微粒对光的吸收特性等因素有关。
但是就散射光强度和微粒大小而言，有一个基本规律，就是微粒散射光的强度随微粒的表面积增加而增大。
这样只要测定散射光的强度就可推知微粒的大小，实际上，每个粒子产生的散射光强度很弱，是一个很小的光脉冲，需要通过光电转换器的放大作用，把光脉冲转化为信号幅度较大的电脉冲，然后再经过电子线路的进一步放大和甄别，从而完成对大量电脉冲的计数工作。
此时，电脉冲数量对应于微粒的个数，电脉冲的幅度对应于微粒的大小。
这就是光散射式激光尘埃粒子计数器的基本原理。
光源光源是激光尘埃粒子计数器的关键部件，对仪器的性能影响很大。
光源要求稳定性高、寿命长、不受干扰。
激光尘埃粒子计数器的光源有普通光源和激光光源两种。
普通光源为碘钨灯，体积大、发热量高、寿命短，开机后需要预热。
激光光源为激光器，体积小、稳定性高、寿命长，常与检测腔及光检测器做成一体，组成传感器。
表面尘埃粒子计数器的工作原理
342019 年 第 3 期机，其作用就是用来测量空气中微粒和数通过介绍，使用户能理解此尘埃粒3 使用环境及注意事项该表面尘埃粒子计数器主要应用于百量及大小的仪器。
从而为空气洁净度的评子计数器的工作原理和使用场合，为用级、千级的洁净车间中，用于测量设备表定提供依据。
户的选择提供依据。
面或者台面的尘埃粒子个数，其扫描检测1 概述头有四个吹起口，用于把表面的尘埃粒子在日益发展的当今社会，各种企业蓬吹起，由当中的吸气口吸入设备中，通过勃发展。
有些生产车间的洁净等级要求极激光传感器，由光散射原理进行计数。
该高（10级），有的甚至更高（数字越小洁设备在使用过程中，需注意以下几点。
净等级越高）。
比如制作液晶屏厂家、人（1）仪器的工作位置必须和采样头造卫星装配车间、各种各样对环境要求很图2处于同一个环境当中。
严格的研究院等。
目前我们可通过激光尘因为空气中的微粒在光的照射下会发（2）仪器使用时需远离水汽、油埃粒子计数器等检测设备，对其生产的洁生散射，这种现象称光散射。
光散射和微污、有腐蚀性的气体和高温气体。
净厂房整体环境能做到检测，使其达到设粒大小，波长、折射等因素都有关联，但（3）为保证计数的准确性，仪器需计要求。
但对于设备表面或者桌面吸附的有一个规律，就是微粒散射光的强度随微要每年校准一次。
尘埃粒子很难检测，也比较难控制。
而我粒的表面积增加而增大。
这样确定了散射尘埃粒子计数器主要参数如下所示。
们公司近期研发的表面尘埃粒子计数器就3光的强度就知微粒的大小，这就是光散射外形尺寸：438×296×178（mm ）。
能较好地帮助解决这个问题。
式粒子计数器的基本原理。
就是说来自光采样粒径：0.3μm、0.5μm、1.0μ2 仪器构成及原理源的光线被聚焦于测量腔内，当吸入空气表面尘埃粒子计数器由三部分组成。
m、3.0μm、5.0μm、10.0μm。
中的每个粒子通过测量腔时，便把入射光第一部分：扫描检测头，它有四个吹流量：28.3 L/min。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
尘埃粒子计数器的基本原理介绍
尘埃粒子计数器是一种测量空气中尘埃粒子浓度的设备，常用于室内空气质量
监测、工业矿产领域等。
下面介绍尘埃粒子计数器的基本原理。
尘埃粒子计数器的原理
尘埃粒子计数器通过传感器探头，将空气中的尘埃粒子捕捉、计数并测算其浓
度值，以保障空气质量。
计数器的原理是通过激光散射技术进行尘埃粒子检测，具体步骤如下：
1.通过光源发射器产生激光束，该激光束被聚焦到一个小点上。
2.空气中漂浮的尘埃粒子会与激光束相互作用，产生散射现象。
激光射
线照射到尘埃粒子上时，粒子表面的物质立即发生变化，并把激光束随之向周围扩散，这就是散射现象。
3.通过探测器，检测散射过后的光束能量大小，并转换成计数信号。
计
数信号被集成到采集器，再通过主控芯片处理和显示尘埃浓度。
基于此原理，尘埃粒子计数器可以快速准确地对空气中的尘埃粒子进行测量，
并通过显示面板、报警器等方式输出浓度值。
尘埃粒子计数器的应用
尘埃粒子计数器应用广泛，尤其是在需要高精度、实时控制尘埃浓度的场合。
以下是一些常见的应用场景：
工业生产
在工业加工过程中，空气中的微尘粒子往往会带来质量问题，如在PCB的制造、半导体制造、粉煤灰处理等领域，过量的微尘会影响生产效率和产品质量，甚至影响工人的健康。
因此，在工业生产过程中，尘埃粒子计数器应用愈发重要，可以实时监测微粒、降低生产成本。
实验室
实验室通常需要为确保实验成功而控制微粒颗粒的数量和大小，如医疗药品生
产中，实验中需要无菌条件，控制环境中的微尘粒子数量。
通过使用尘埃粒子计数器，可以实时监测粒子数量和环境质量，保障实验结果的准确性。
室内装修
进行室内装修或改装时，施工过程中会产生大量灰尘，如果不能及时排出，长
期吸入可能会影响身体健康。
通过使用尘埃粒子计数器，可以控制室内的微粒颗粒，确保工作场所的安全和健康。
总结
尘埃粒子计数器采用激光散射技术进行尘埃检测，可以快速准确地检测空气中
的尘埃粒子，应用广泛，包括工业生产、实验室、室内装修等领域。
通过科技，我们可以更好地保护工人的健康、确保实验结果的准确性，提高生产效率和产品质量。
